установка подсветки дверей пассат б6

установка и кодировка подсветки и проекции в двери пассат Б6

Наконец и я установил проекцию в двери.
По времени устанавливал и разбирался примерно 7-8 часов, т.к. сам устанавливал. (а вообще если знать, то не долго)
Брал информацию вот тут.тут человек хорошо рассказывает
и фото отчеты тут и тут и тут еще по клипсам рекомендую запастись, снимаются тяжело, (я купил из заранее 10 грн.-1 шт.) думал сломать одну, но научиться их снимать, и начал силой ее разжимать (вообщем понял как они работают))) потом снимал уже и ставил нормально)))
мне понадобилось торкс 30 и 20 и крестовая отвертка.

+ плюс это Красный провод
— минус это коричневый провод

при навешивании двери столкнулся с неправильной установкой, и потом поглядел видео еще разок, вообщем навешивание карты двери необходимо устанавливать верх всовывать в пазы под наклоном (т.е. низ карты приподнять) может кому пригодится)))
Активация проходила Лаунчом:

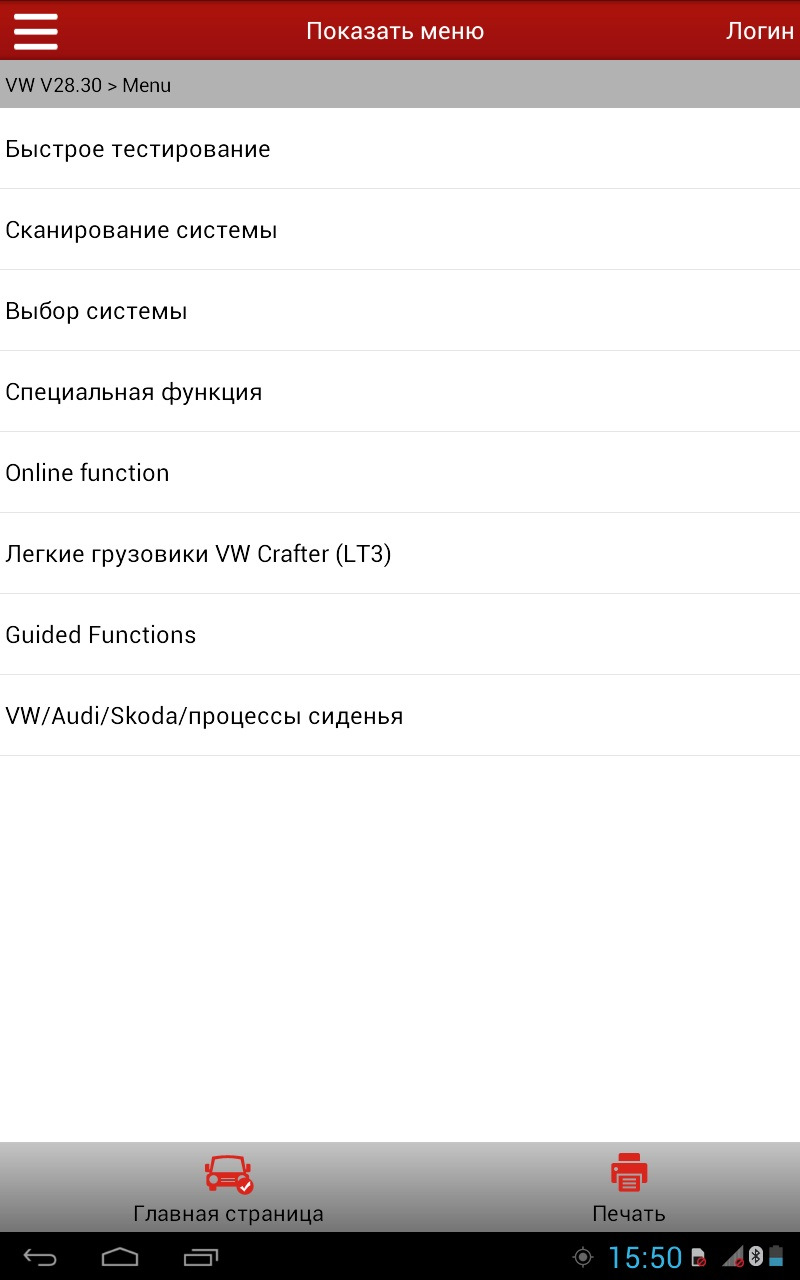

авто далее заходим в раздел

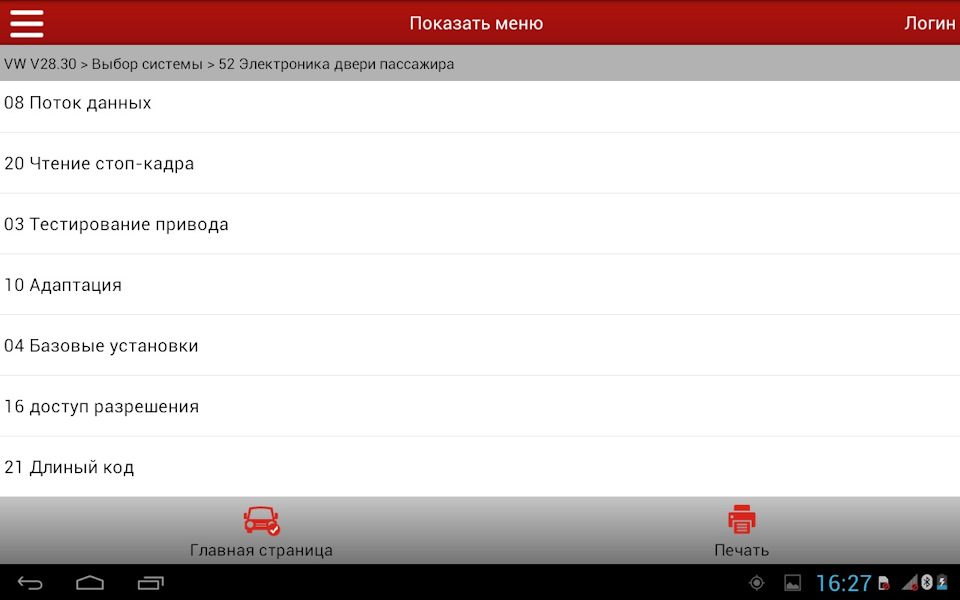

далее электроника двери водителя и пассажира (в случае кодирования пассажирской двери, т.к. каждая дверь отдельно) заходим в длинное кодирование и опускаемся вниз там видим анг. door_exit_light и просто активируем и сохраняем и все работает)))
фото прилагаются)

Источник

Установка подсветки дверей

Всем привет! Приспичило поставить подсветку в двери. Цена доработки небольшая, но она придаёт эстетическое удовольствие и помогает не вляпаться в грязь. Комплект подсветки заказал у китайцев (с лампами накаливания).

Начал искать мануал по установке. Информацию нашёл на форуме B6 клуба. У меня автомобиль 2005 года выпуска, комплектация Комфорт.
По передним дверям проблем с подключением не было:

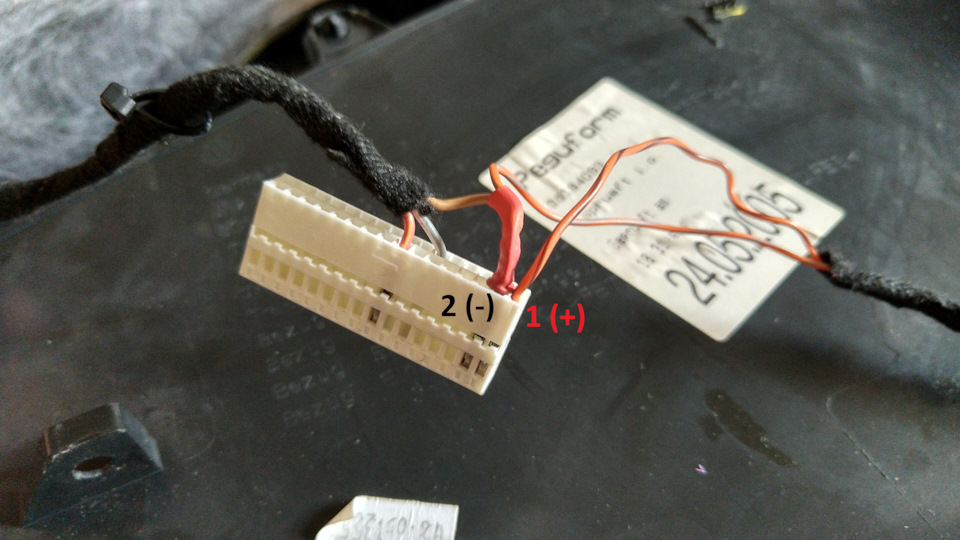

1) ПЛЮСовая клемма подсветки вставляется в свободный пин №1 разъёма двери;
2) МИНУСовая клемма подсветки врезается в штатный коричневый провод, который вставлен в пин №2 разъёма двери.
Потом активируем переднюю подсветку (подглядывал тут):
— самодиагностика
— 42 блок управления электроники двери водителя
— 007 — кодирование (смотрим первое вложение)
— смотрим в верхний правый угол. Четвёртая строчка сверку — Кодирование 52 (как на примере)
-считаем 52+64=116
— жмём стрелку вправо
— смотрим второе вложение
— в появившемся окне справа вводим 116, жмём Q, жмём стрелку.
— сохранить
Переходим в 52 блок управления электроники двери переднего пассажира. Повторяем то же самое, только смотрим на кодировку. Она там другая. К ней аналогично прибавляем 64 и сохраняем.

Задние двери немножко побольше времени заняли. Подключать пришлось в разъём средней стойки:
1) ПЛЮСовая клемма подсветки вставляется в свободный пин №9 разъёма средней стойки;
2) МИНУСовая клемма подсветки врезается в штатный белый провод, который вставлен в пин №21 разъёма средней стоки.
Здесь активация подсветки выполняется в кодировании блока комфорта:
— 46 блок — длинное кодирование — 17 байт — 0 бит!

Источник

Установка штатной подсветки дверей вместо катофотов.

Вот стали дни короче, а ночи длинее и наконец то решился дооснастить свой Passat штатной подсветкой в дверях вместо катофотов.
Для этого нам потребуется:

Лампа двери, предупредительная — 1K0 947 411 A (2 штуки) — 491,16р.
Корпус разъема электрического — 1J0 971 972 (2 штуки) — 57,91р.
Провода оконцованные — 000 979 131 E — 81,31р.
Провода идут комплектом 5 шт., нам надо 4 шт.
Провод электрический — 000 979 009 E — 114,01р.

Лампа двери, предупредительная — 1K0 947 411 A (2 штуки) — 491,16р.
Корпус разъема электрического — 1J0 971 972 (2 штуки ) — 57,91р.
Провода оконцованные — 000 979 131 E — 81,31р.
Провода идут комплектом 5 шт., нам надо 4 шт.
Изолента матерчатая VAG — 000 979 950 — 282,04р.

Все вышеперечисленное можно купить через Экзист или же купить у наших соседей, что значительно дешевле + экономия времени и ненадо возиться с проводами т.к.
Я все заказывал здесь:www.aliexpress.com/item/V…lights-3AD/468101360.html
По подключению можно посмотреть здесь: передние двери www.passat3c.info/cms_neu/index.php?page=150 задние двери: www.passat3c.info/cms_neu/index.php?page=151

От себя по подключению добавлю, а то вдруг кому лень переводить:

Передние двери : 1) Лампа подсветки двери коннектиться к пину 1 и 2 блока управления дверьми. Коричневый там уже есть в фишке.один провод лампы подключаете к коричневому…т.е к пину 2 а второй конец с помощью коннектора подключаете в 1 пин.

— самодиагностика
— 42 блок управления электроники двери водителя
— 007 — кодирование (смотрим первое вложение)
— смотрим в верхний правый угол. Четвёртая строчка сверку — Кодирование 52 (как на примере)
-считаем 52+64=116
— жмём стрелку вправо
— смотрим второе вложение
— в появившемся окне справа вводим 116, жмём Q, жмём стрелку.
— сохранить
Фертиг для двери водителя.

Далее 52 — эл-ка двери переднего пассажира тоже самое только смотрим на кодировку. Она там другая. К ней аналогично прибавляем 64 сохраняем.
Аналогично для задних дверей.

Источник

Блог — Tao-buy.com.ua

Мы для Вас окно в Китай

Установка подсветки дверей на Passat B6 / B7

Практически каждый владелец Volkswagen Passat сталкивался с необходимостью установки подсветки дверей, будь то покупка нового автомобиля или подержанного, как правило в минимальной и средних комплектациях Trendline и Comfortline. Владельцы же максимальной Highline как правило такой задачи перед собой не ставили, так как их автомобиль комплектовался подсветкой дверей штатно, разве что появлялось желание поменять лампы накаливания на диодные LED или поставить подсветку с проектором логотипа. Все это решалось максимум заменой одного плафона на другой и не требовало визита в сервис, а занимало минут 5.

Как ни странно в обновленном поколении Passat B7 владельцев казалось бы максимальной версии Highline ждет такая же дилемма по установке подсветки, потому как по умолчанию они получают заглушки в виде катафот. Это все потому, что концерн VAG решил сделать подсветку опцией.

Теперь давайте разбираться как стать счастливым обладателем подсветки дверей.

Внимание:

При работе с электрическими системами в автомобиле, в том числе выполняя монтаж подсветки дверей вы всегда должны отключать аккумулятор!

После подключения аккумулятора, если он был отключен длительное время, на панели приборов могут загореться некоторые лампочки (ABS, ESP, усилитель руля и т.д. Это как правило не является неисправностью и они должны погаснуть через пару километров при движении. Если лампы при движении не погасли, рекомендуется провести диагностику всех систем шнурком VAG-COM и при необходимости удалить возникшие ошибки, затем повторно просканировать системы. Если ошибки появились вновь, нужно обратиться к электрику для поиска неисправностей и их устранения.

Установка подсветки дверей на Passat B6

Для этого нам потребуется:

Демонтаж карт дверей :

Если вы владелец комплектации Trendline и Comfortline, у вас вместо подсветки стоят катафоты.

Так это оставлять нельзя, поэтому нужно модернизировать.

Начнем с демонтажа карт дверей. Снимаем переднюю пассажирскую.

Откручиваем 2 винта торкс (Т20) в самом низу рядом с катафотой.

Теперь нужно снять накладку с ручки двери, поддев ее пластиковой картой или пластиковым инструментом для демонтажа, аккуратно поддевая крышку проводя инструментом по всему периметру, чтобы отошли защелки, потянув на себя.

Если будете использовать металлический инструмент, повредите края и останутся заусеницы, которые при продаже автомобиля выдадут вас как «заядлого тюнера».

Открыв заглушку видим в углублениях 2 винта торкс (T30), которые так же выкручиваем.

Теперь аккуратно оттягиваем края карты на себя, чтобы увидеть каждую из 6 клипс по периметру, которые вам предстоит отщелкнуть используя инструмент или длинную плоскую отвертку.

Если вы заранее запаслись запасными клипсами, вам все равно не следует очень резко отрывать карту, прилагая чрезмерное усилие так как можете повредить посадочные места клипс и их придется потом паять или менять, так что на всякий случай запаситесь клипсами уже с посадочными местами, так как они не редко ломаются.

Клипсы работают по принципу дюбеля и их нужно расклинить, чтобы вытащить, при помощи специального инструмента или плоской отвертки если специального инструмента для их демонтажа не под рукой.

Место расклинивания клипсы показано стрелкой на фото.

После того как все 6 клипс открыты, тянем низ карты на себя и поднимаем вверх, чтобы вытащить верхнюю часть из паза.

Снимаем крючок тросика дверной ручки

Вытаскиваем (серый) разъем из блока управления двери.

Вытаскиваем катафот и вставляем вместо него плафон подсветки.

Подключение:

Разбираем 32 контактный разъем, чтобы добраться до пинов, нам нужен 18 и 19 пин, если у вас авто до мая 2006 года, то у вас 1 и 2й пин.

Лампа подсветки двери подключается к пину 1 и 2 блока управления подсветки дверей. Коричневый там уже есть в фишке. Один провод лампы подключаем к коричневому…т.е к пину 2, а второй конец с помощью коннектора подключаете в 1 пин.

После того как произведен монтаж проводов и установлены плафоны, требуется кодировка с помощью шнурка VAG-COM.

Кодирование:

Дверь водителя

— самодиагностика;
— 42 блок управления электроники двери водителя;
— 007 — кодирование (смотрим первое вложение);
— смотрим в верхний правый угол. Четвёртая строчка сверку — Кодирование 52
-считаем 52+64=116;
— жмём стрелку вправо;
— смотрим второе вложение;
— в появившемся окне справа вводим 116, жмём Q, жмём стрелку;
— сохранить.
Далее 52 — электроника двери переднего пассажира тоже самое только смотрим на кодировку. Она там другая. К ней аналогично прибавляем 64 и сохраняем.
Аналогично для задних дверей.

Если у вас комплектация Trendline не имеющая задних стеклоподъемников.

В средней стойке есть блок, там есть 9 пин с проводом это плюс (+) подключаем туда.

Минус (-) подключаем на 21 провод, предварительно его зачистив (толстый белый провод промаркирован). Если нет провода с 9го пина, то поключаем в блок комфорта 7 пин!

Установка подсветки дверей на Passat B7

Демонтаж карт дверей :

Пластиковым инструментом для демонтажа или ненужной пластиковой картой поддеваем ручку двери по аналогии как у Passat B6:

Отверткой откручиваем винт торкс (T30):

Вынимаем блок управления стеклоподъемниками и зеркалами:

Отверткой поворачиваем два винта торкс на 90 градусов:

Далее по аналогии с Passat B6 снимаем дверную карту, отсоединяем тросик дверной ручки, отсоединяем разъем от блока управления.

Подключение :

Разбираем 32 контактный разъем, который идет от дверной карты, к блоку управления двери:

Ищем 18 пин для подключения «+» и 19 пин для «-«:

Снимаем катафот, ставим новый плафон:

Всю подключаемую проводку оборачиваем штатной изолентой VAG, для того чтобы она не выделялась среди штатной и не гремела при соприкосновении с деталями обшивки.

Теперь переходим к задним дверям.

Демонтаж карт происходит по аналогии с передними:

Однако подключение подсветки задних дверей уже другое:

«+» подключаем в 6 пин, а «-» в 18 пин.

Кодирование :

В Б7 пассатах контроллер задних дверей — виртуальный. Поэтому нужно заходить в контроллеры передних дверей. Там как обычно выбираем Кодирование. А вот тут нужно обратить внимание что вверху в появившемся окошке доступен выпадающий список контроллеров. Там нужно выбрать второй или третий в списке (первый — контроллер передней двери, второй или третий — задней). Дальше выбрав контроллер задней двери жмем длинное кодирование и ставим бит также как и для передних дверей +64, вписываем сумму и нажимаем принять кодировку, сохраняем и радуемся подсветке.

Не кормите жадных дилеров там, где можете сделать сами!

Надеемся материал будет полезным для вас.

За предоставленные материалы выражаем благодарность истинным ценителям моделей Passat B6 / B7 Alex679 с сайта http://www.passat3c.info/, и vitoboy с портала drive2.ru.

Поделиться «Установка подсветки дверей на Passat B6 / B7»

Источник

Подсветка задних дверей. Часть 1

Изначально подсветка передних дверей была, а задних отсутствовала. Это не дело, не по феншую, так что я решил сделать её и в задних.

К сожалению именно по пассату б8 информации толком я не нашёл, поэтому опирался на информацию по тигуанам и пассат б7.

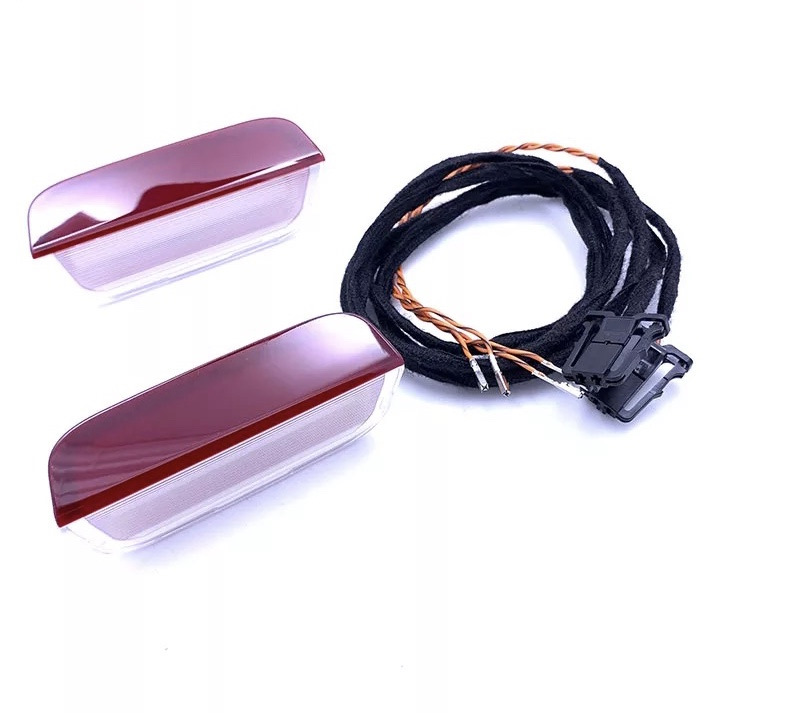

Заказал следующий комплект на али

Далее я снял обшивки задних дверей. Проблем вообще не возникло. Из инструментов понадобился только Torex 25 и пластиковые лопатки. Кому необходимо, могу скинуть подробное видео по демонтажу обшивки.

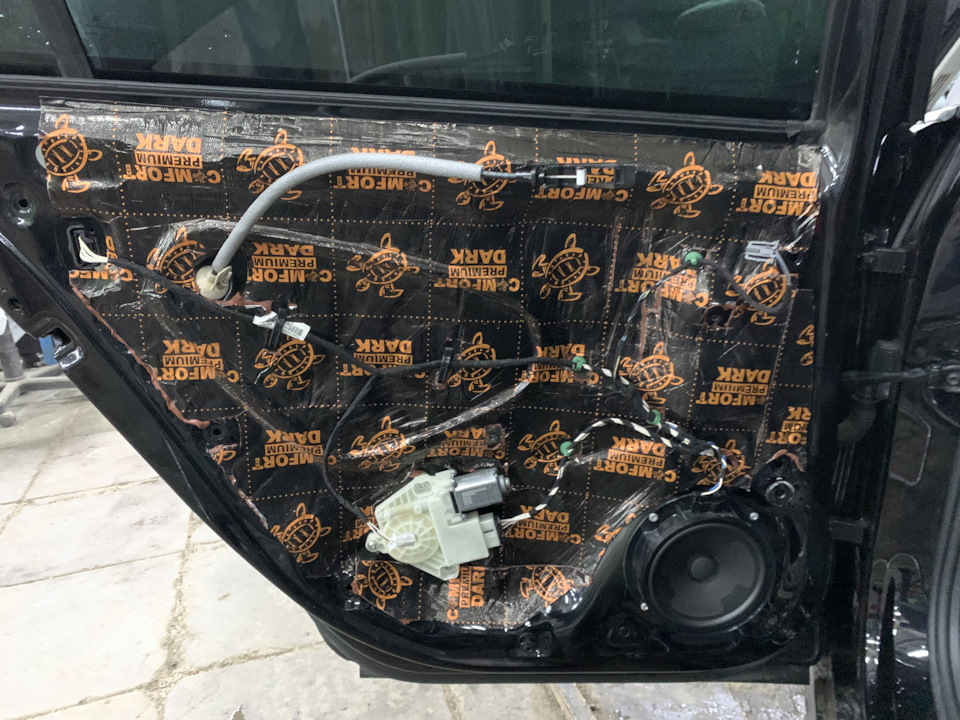

Далее меня ждало разочарование — отсутствие блока на самой двери.
Дальше я был в замешательстве, поскольку везде одна и также информация — запитывают плафоны от блока, которого у меня почему-то не оказалось;) Хотя смотрели по Эльзе с моим вином, и они там должны присутствовать.

Вообщем, оставил все пока как есть, двери обратно не собирал. Жду знакомого электрика, в планах прозвонить проводку в двери, и запитать от концевика.
Да, кстати❗️

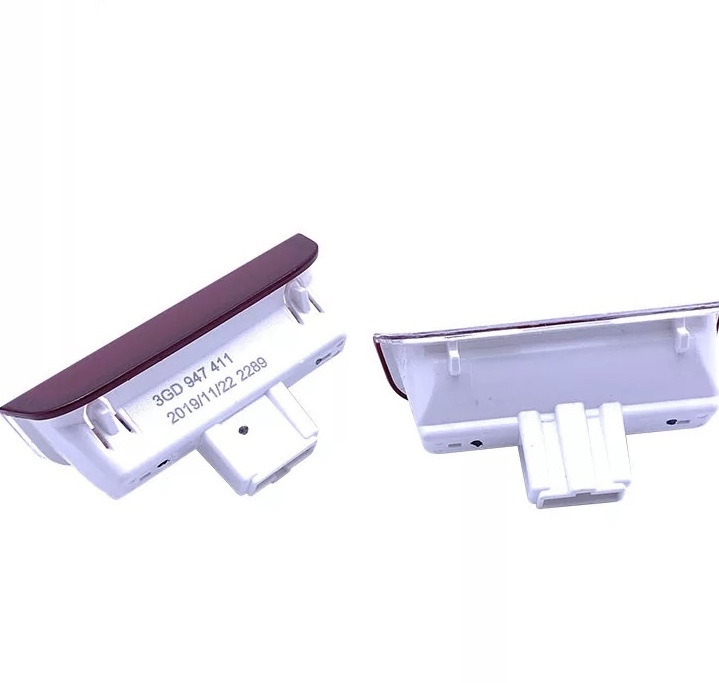

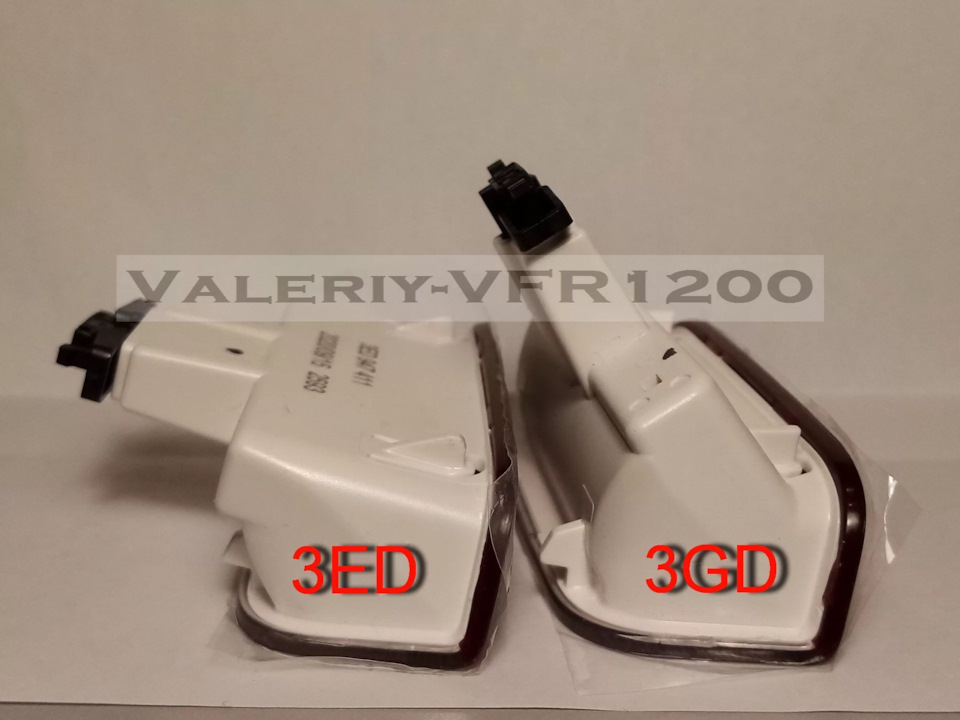

Важная информация для тех, кто задумает такие же доработки у себя. При заказе будте аккуратны- есть 2 типа плафонов

Если есть, кто сталкивался с такой же проблемой, напишите в коментах, как выходили из ситуации)
