Ремонт замка водительской двери, или вторая жизнь микрика)
Всем любителя VAGa привет!
В данной записи хотел всем показать и рассказать как я решил одну наболевшую проблему, наверное касающуюся каждого VAGовода — ремонт микрика в замке двери.
И так, еще зимой я стал замечать что с моей (водительской дверью) что то не так., в связи с тем что еще прошлым летом я установил себе в пассат подсветку ног (ну кто не видел и не знает) ПОДСВЕТКА НОГ и сделал я ее с запрограммированием на то, что при открытии любой двери она загорается., а тут бац и не горит, когда открываю свою дверь, и причем сначала через раз работала, а потом и вовсе «померла» окончательно(( так же начались проблемы и с сигналкой, причем сам замок начинаешь трогать и появляются какие то симптомы на освещение., а потом и другие двери стали барахлить, я уж перепугался что и там может что с этими микриками случилось… но почив разные форумы и пообщавшись с теми кто уже сталкивался с подобным, пришел к выводу что с другими замками(микриками) все в порядке а сбои идут именно от водительской двери так как они взаимосвязаны там все. и главным является именно водительский!
Пока была зима решил оставить это дело до весны — лета, пока тепло не придет, а тем временем набраться знаний по этому поводу и приобрести новый микровыключатель.(скажу сразу в оригинале его нет и не бывает, только замком в сборе), а аналогов пруд пруди, по этому начал искать среди того что можно, естественно основываясь на тот что стоит в замке.
Вот в данной теме советую всем посмотреть, много разных обсуждается Образец микровыключателя замка водительской двери
Благодаря моему хорошему другу и такому же фанатику passat b5 как и я)))) deadhumen мы приобрели вот такой похожий микрик. цена вопроса смешная чет там 30-50 руб.
Данный микрик, является обычным, купленным в магазине радиотоваров, но подобран по размерам того что в замке., забегая вперед скажу сразу, что такие микрики долго не живут в замках, так как они являются не влагостойкими и рассчитаны на работу в «домашних» условиях, а в замке двери, может быть и влага, мороз, иней, жара и прочее, т.е это как временный вариант., но если учитывать тот факт, что его замена уж больно геморойный процесс, то советую всем от таких микриков отказаться., что собственно я сам и сделал.
Но обовсем по порядку.
И так, для того чтобы добраться до замка, необходимо разобрать всю дверь, весь порядок разбора расписывать не буду, в инете и так полного подобных тем, коснусь только самого необходимого. Сняв обшивку двери, далее снимаем и саму карту двери.
Далее акуратно снимаем замок с карты и ставим пока карту подальше, чтоб не мешала
Ну вот и он виновник всего данного торжества. Половиним его на две части, електрическую и механическую
Отсоединив от механической части микрик убираем ее пока в сторонку
Ну а вот и электрическая часть замка вместе с микриком
Просмотрев его полностью со всех сторон более тчательно, стало ясно, что моя проблема замка, не в микрике, а именно в механической части замка, а именно той защелке которая давит на сам микрик при разных режимах замка. Так как эта часть замка (защелка) облита пластиком, то видимо от времени она протерлась в том месте где на него давит микрик и по этому он (микрик) не работал должным образом
Вот на фото хорошо видно в полне работоспособный микровыключатель
В связи с этим, было принято решение не менять микрик, а усовершенствовать родной) Выглядит это конечно «колхозом» но куда деваться., нужно пробовать.
Так вот данный метод представляет из себя следующее:
Берем обычную пластиковую бутылку и вырезаем тоненькую полосочку (шириной чуть меньше самого микрика.
Берем обычный супер клей (водостойкий)
И огибая микрик плотно приклеиваем вырезанную полоску из пластиковой бутылки на края микровыключателя.
Должно получиться что то подобное, но обязательно при этом проверяем чтоб микрик от нажатия на эту полоску свободно включался и выключался. (т.е чтобы микрик не был зажат этой полоской)
Далее все собираем в обратной последовательности припаяв микрик на место… я использовал жидкий герметик.(держит как сварка)
Вот специально указал стрелкой что получилось! Проверял в руках как все работает… результат афигенный, микрик и включается, когда это нужно. и отключается.
Далее ставим замок на место, собираем всю дверь и проверяем уже непосредственно на автомобиле.
Все идеально работает, дверь не глючит, замок работает, подсветка загорается, собственно получил я то, что и хотел.
Если у кого есть вопросы по данной теме, не стесняйтесь пишите, либо можно полазить и почитать вот здесь —Ремонт замка двери — очень информативная темка… и там много чего интересного и полезного, советую всем изучить.
Буду действительно рад если всё это кому то будет полезным.
_______________________________________________________________________
Не переключайтесь.
Встретимся уже скоро в новом блоге моего БЖ
Всем спасибо за внимание
всегда ваш — GoshaB и мой Der Wolf
Ремонт замка водительскй двери passat b5, ещё один шаг приведения электрики в надлежащее состояние.
Пришла весна, пригрело солнце. Пришло время устранять косяки предыдущего хозяина. В своем бортжурнале я писал, что стояла сигналка, которую установили кривыми руками. Затем я её выбросил. Проводку поковеркали страшно, но благодаря электрической схеме и прямым рукам восстановили с отцом процентов на 90. Подсоединили все замки к блоку комфорта. По трем замкам вылетели ошибки на «нелогичный сигнал». При блокировке дверей обратно выстреливал замок водительской двери. По скольку это все уже проходили когда у отца был пятый пассат, решили сделать «инвентаризацию» замка водительской двери (еще два замка на очереди).
Концевик, кстати, тоже не работал. Замки и концевики это болезнь таких машин. Некоторые не заморачиваются, покупают новые замки. Но я из процветающей Беларуси, и считаю «кожны рубель», поэтому глаза боятся — а руки «косячат». И 30 зелененьких как-то жалковато…
Разобрали дверную карту, сняли открутили стекло от стеклоподъемника, сняли замок. (Рассказывать как не имею смысла, т.к. инфы хватает).
Замок состоит из электрической и механической части.
Откручиваем torx по перимтру.
Перед нами такая картина
Внутрянка обычно не ломается, да и впринципе нечему там ломатся. Микриков там штук с пять стоит и моторчик.
При осмотре обнаружилось, что отпаяны 2 ножки на разъеме (верхняя и нижняя в левом ряду).
Из-за этого замок и глючило.
Для надежности прозвонили микрики и промазали механизм
Также перебрали микрик подсветки водительской двери.
Результат превзошел ожидания. При блокировке дверей кнопка перестала выстреливать обратно. С ключа если закрывать, то закрываются и открываются все двери. Машина начала ставиться на штатную охрану (и моргает штатный светодиод красным)
Всем добра и меньше поломок.
Замок задней правой двери + очень полезная подсказка
Замок я уже менял 10 месяцев назад, он работает, но перестал загораться свет в салоне при открытии двери. Заказал новый замок POLCAR, артикул 9548ZC-4
Как оказалось микрик в этом замке полная хрень. Самое интересное, что микрик на защелке. По ходу производитель знал что микрик не на долго.
Никакой герметичности, поэтому он и сдох быстро. Смазал водостойкой смазкой, и поставил. Старый замок буду возвращать по гарантии. Может кто заказывал герметичные микрики? Раньше на Алике были, а сейчас не могу найти.
Отчет по установке уже был, я лишь уточню некоторые моменты. Чтобы снять стекло, сразу нужно высверлить центральную втулку. Если втулку нужно сохранить, то можно взять головку, чтобы диаметр был как наружная втулка, и через нее вкрутить саморез во внутреннюю втулку и внутренняя втулка вылезет, не боясь ничего сломать Многие просто вкручивают во втулку саморез и вытягивают. Как по мне, так проще высверлить.
Затем нужно выбить наружную. Я брал головку диаметром чуть меньше втулки, головку ставил на втклку, пару легких ударов и втулка вылетает в дверь.

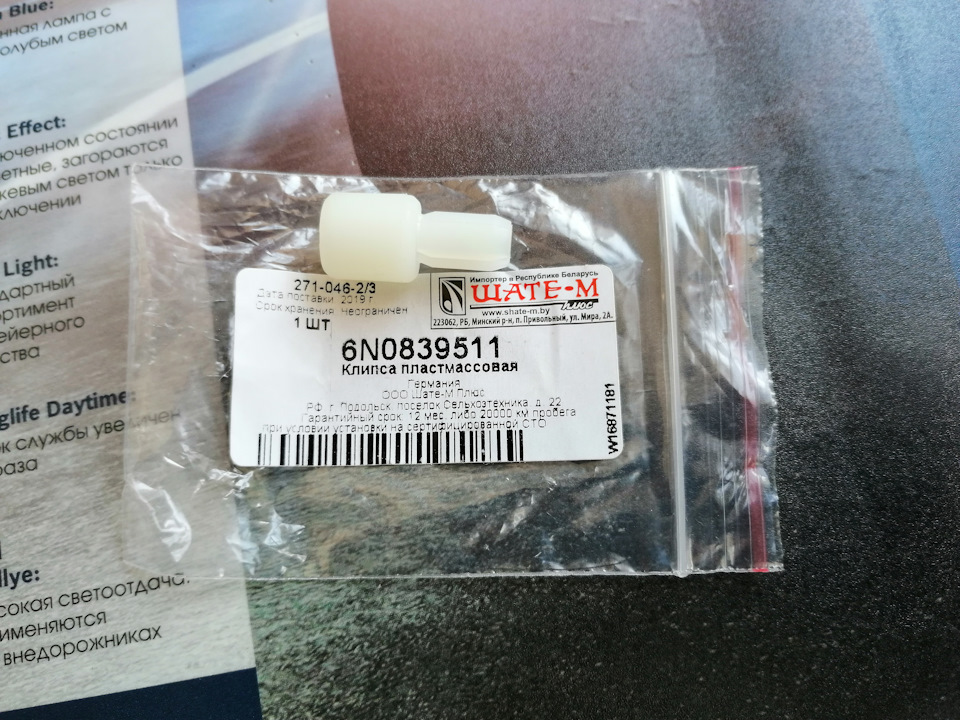

Новая втулка стоит копейки, и далее я расскажу как ее просто поставить.

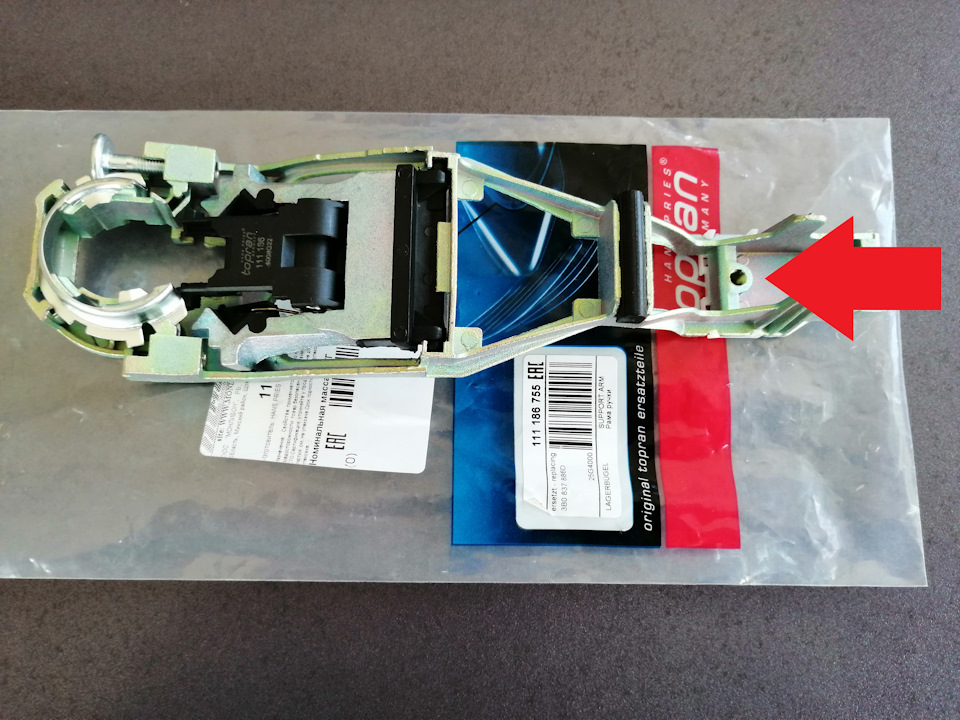

Менял так же кронштейн ручки. Крепится на одном болте с наружной стороны:
Чтобы добраться до болта, нужно снять ручку, для этого ее нужно привести в положение ОТКРЫТО и потянуть в сторону замка.

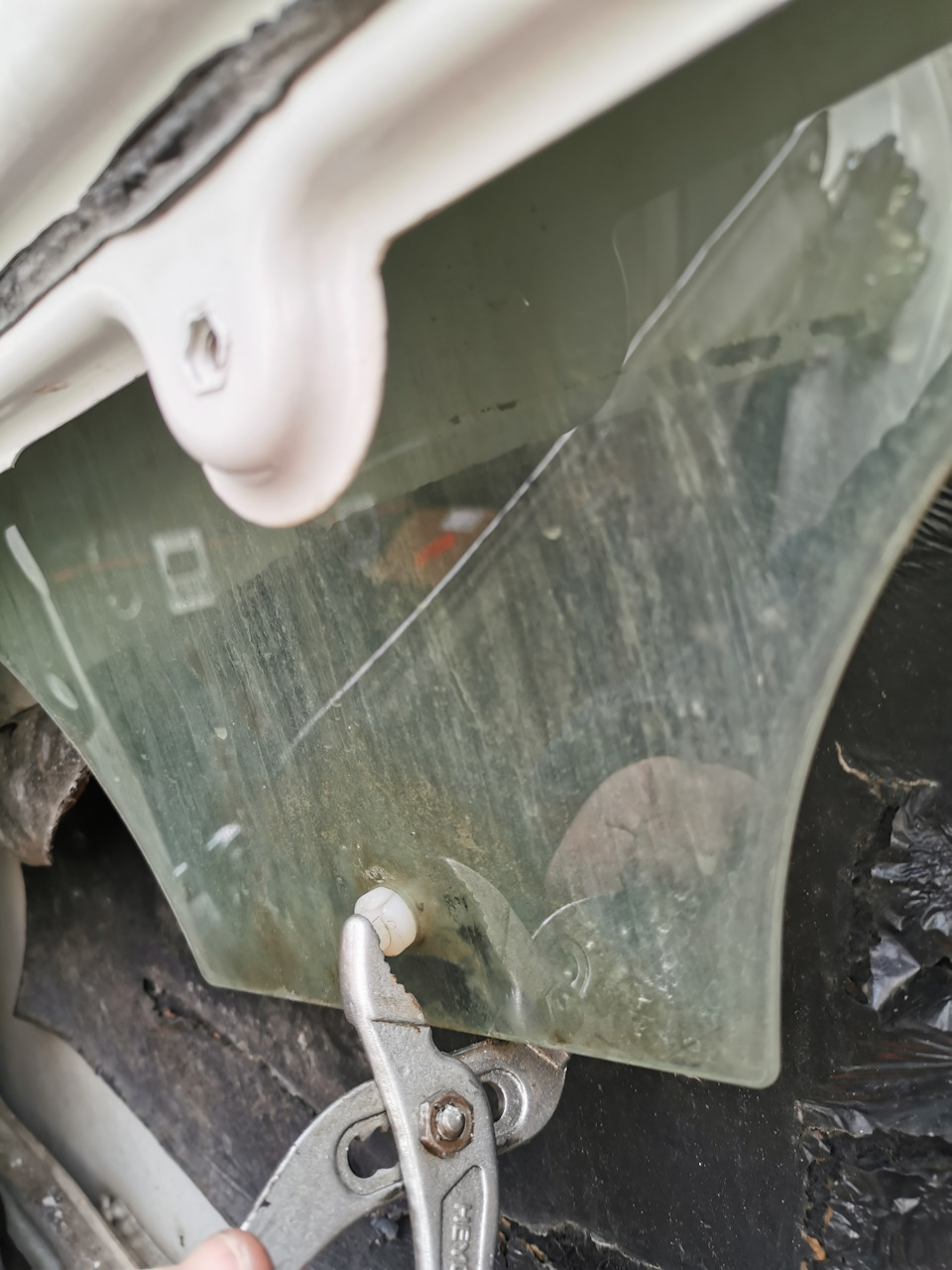

и запресовываем в стекло, когда еще снят щит
Далее собираем щит, поднимаем стеклоподъемник, и клипса сама защелкивается. Все банально просто.
Проводка передней пассажирской двери (обрыв)
Очень давно (возможно с момента покупки) пассажирская дверь частенько не открывалась от ЦЗ. VAGCOM показывал ошибки по шине данных блока комфорта (работает в аварийном режиме).
И вот недавно дверь перестала открываться и закрываться и отказало всё оборудование на ней (стеклоподьёмник, зеркало ну вообщем всё, что есть). Самое неприятное, что при постановке машины на сигнализацию задние двери стали отстреливать (т.е. оставаться открытыми).
Посмотрел ошибки там их вагон… При опросе БК, эта дверь вообще не видилась программой. Ну раз так полезли под ковёр переднего пассажира. После разборки стало понятно, что там всё отлично сухо и чисто, даже и намёка нет на влагу. Но но всякий случай размотал и проверил все заводские соединения — всё прекрасно. Собрал обратно.
Поездив ещё недельку разобрал саму правую дверь. Снял разъём с блока управления и проверил наличие земли и питания на нём. Вот тут допустил ошибку… Убедившись, что питание есть начал снимать сам блок управления. Это оказалось непросто. Щит снять я немог по причине поднятого стекла, а пока не снимешь щит не открутить блок он прикручен изнутри. Решил открутить электродвигатель, кое как открутил, неудобно подлазить к болтам. Снялся не весь двигатель, а только его статор, но стекло уже можно опустить вращая ротор.
Сначала решил попробовать всё таки отщелкнуть коробку с платой так мотор перестал мешать. Сам блок управления прищёлкнут на 6 защелках к редуктору стеклоподъёмника, три штуки которые снаружи отцепил и как-то шевеля блок удалось его снять ничего даже не сломав.
Осмотр ничего интересного не выявил, поэтому прозвонив диоды пошёл дальше изучать дверь.
Вот тут до меня дошла моя ошибка, что я не прозвонил провода самой шины. Ну чтож снимаем пластик справа у ног пассажира вооружаемся тестером и измеряем сопротивление оранжево-зеленого и оранжево-коричневого проводов:
теперь всё стало понятно, ни один из проводов не звонится. Оставив омметр начинаю шевелить проводку дабы найти место обрыва, но никак не получается, тогда освобождаю жгут от изоленты и наконец нахожу:
Лопнула изоляция и отгнили оба провода, выскочило два кусочка по 3-4 сантиметра, т.е. переломов было два. Находились они в самой двери, а не в резинке на изгибе.
Вооружаемся паяльником, изолентой, двумя кусочками провода и делаем вставку:
Заодно изолирую лопины изоляции на толстых питающих проводах. Всё спаяв заизолировав и поставив резинки на место проверяем.
Всё заработало.
Диагностика увидела дверь и перестала выдавать по ней ошибки:
Заодно проверил остальные двери на обрывы проводки и микрики:
В измерениях в блоке комфорта смотрим 3, 6, 7 и 8 группы
3 — дверь водителя
6 — правая передняя
7 — задняя правая
8 — задняя левая
11 — багажник (5я дверь)
Там видно по переключения 0 и 1 какая дверь открыта/закрыта и по другому окошку заперта/не заперта.
Получилось, что работает нормально только правая передняя и пятая дверь. В остальных есть пробемы где с проводкой а где ещё и с микриками заодно. Придётся разбирать их и ревизировать.
Ещё жужжит правое зеркало на двери, это тоже давно уже, но всё никак не доберусь, надо посмотреть инструкции по разборке и починке. Судя по тому что после включения задней скорости оно не всегда встает на место проблема в каких-то концевичках в зеркале если они там есть))) не изучал ещё этот вопрос.
Пассат б5 распиновка замка двери
Владельцы Пассат B5 (особенно те, кто живет в районах с повышенной влажность и морозами зимой) не понаслышке знают о том, что дверные замки этого автомобиля — вторая болячка, помимо передней подвески. Главная гадость в том, что подвеска меняется достаточно не сложно, при наличии определенного инструмента и сноровки, а вот чтобы добраться до замков, придется изрядно постараться.
Привет инженерам Вольфсбурга! Не смогли они сделать обычные пневматические замки, но смогли исполнить достаточно замороченную механику.
Механизм ездит при открытии/закрытии вверх/вниз, задевая микропереключатели (МПЗ).
От сырости, соли, мороза, возраста эти микрики закисают. Машина начинает глючить при закрытии, индицирует открытые двери или наоборот — отказывается эти двери открывать.
Учитывая возраст машины, обладатели личинок в дверях может и махну рукой, а вот те, у кого установлен центральный замок и личинки были заглушены — сходят с ума.
Необходимый инструмент:
1. Набор головок с удлинителем (лучше разных размеров)
2. Набор отверток Torx
3. Отвертки плоские разных размеров
4. Набор для пайки
1. С торца двери на уровне ручки, найти заглушку. Пол заглушкой — утопленный торкс, его нужно открутить. Далее — извлечь личинку, потяну ручку на себя запомнить положение тяги, отсоединить тягу;
1.1 Открутив пару шестигранников снизу — снять обшивку двери, отсоединить тягу с внутренней ручки открывания двери, все электрические разъемы;
2. Опустить стекло стекло под технологические отверстия в металлическом листе (могут быть закрыты резиновыми заглушками), на котором крепится стеклоподъемник;
3. Находим болты М8, головкой откручиваем, снимаем стекло;
4. Снимается 8 болтов по периметру металлического листа стклоподъемника, попутно одной рукой отсоединяя провод активатора замка, а второй рукой держа сам лист стеклоподъемника и отжимая клипсы замка;
5. Начинаем откручивать торцевые торксы самого замка (которые в силу возраста машины вероятнее всего будут сорваны);
Всем любителя VAGa привет!
В данной записи хотел всем показать и рассказать как я решил одну наболевшую проблему, наверное касающуюся каждого VAGовода — ремонт микрика в замке двери.
И так, еще зимой я стал замечать что с моей (водительской дверью) что то не так., в связи с тем что еще прошлым летом я установил себе в пассат подсветку ног (ну кто не видел и не знает) ПОДСВЕТКА НОГ и сделал я ее с запрограммированием на то, что при открытии любой двери она загорается., а тут бац и не горит, когда открываю свою дверь, и причем сначала через раз работала, а потом и вовсе «померла» окончательно(( так же начались проблемы и с сигналкой, причем сам замок начинаешь трогать и появляются какие то симптомы на освещение., а потом и другие двери стали барахлить, я уж перепугался что и там может что с этими микриками случилось… но почив разные форумы и пообщавшись с теми кто уже сталкивался с подобным, пришел к выводу что с другими замками(микриками) все в порядке а сбои идут именно от водительской двери так как они взаимосвязаны там все. и главным является именно водительский!
Пока была зима решил оставить это дело до весны — лета, пока тепло не придет, а тем временем набраться знаний по этому поводу и приобрести новый микровыключатель.(скажу сразу в оригинале его нет и не бывает, только замком в сборе), а аналогов пруд пруди, по этому начал искать среди того что можно, естественно основываясь на тот что стоит в замке.
Вот в данной теме советую всем посмотреть, много разных обсуждается Образец микровыключателя замка водительской двери
Благодаря моему хорошему другу и такому же фанатику passat b5 как и я)))) deadhumen мы приобрели вот такой похожий микрик. цена вопроса смешная чет там 30-50 руб.
Для снятия обшивки и разбора двери Фольксваген Пассат Б5 нам потребуется:
После выполнения процедур по снятию декоративной обшивки, остается снять всю железную обшивку, чуть приподнимая ее вверх, ибо стеклоподъемники расположенные снизу. Затем снять замок и приступить к ремонту.
Если будите не ремонтировать а ставить новый замок двери, то в качестве заменяемой запчасти можно купить замок JP GROUP 1187501170 стоимость 34 доллара (средняя цена в московском регионе).
Выкручиваем 2 (У кого — то 3) Торкса внизу двери.
Снимаем ручку (Пассажирские аналогично, только сбоку надо поддевать).
Поддеваем блок кнопок плоской отверткой, чтобы он выскочил из защелок.
Выкручиваем 2 винта (У кого — то 3) толстой крестообразной отверткой.
Поддеваем дверную карту плоской отверткой, я просто рванул ее на себя, и вытаскиваем ее наверх.
Отщелкиваем Все штекера и внутреннюю ручку (Тросик).
Выкручиваем винт (ослабляем, чтобы можно было поднять стекло).
Поднимаем и крепим стекло скотчем, чтобы оно не упало. То что отмечено большим кружком — выдавливаем внутрь, то что маленькими — надо будет выбить после снятия железной карты с двери.
Выкручиваем «Торксом 20» болт сбоку двери, лучше запомнить как это болт стоит, чтобы при сборе дверь не заклинило.
Выкрутили болт — достаем заглушку.
Скидываем тросик (Запоминаем как он стоит).
Выкручиваем болты крепления замка к двери. После чего остается только снять всю железную обшивку, чуть приподнимая ее вверх, ибо стеклоподъемники расположенные снизу — вытянуть на себя ее не дают, все вытащили, сняли замок и приступаем к его разборке, и ремонту.
Видим перед собой замок и инструменты необходимые для его ремонта и замены микрика (Снимаем пружину, что отмечена стрелкой).
Далее выкручиваем маленький, Торкс.
С двух сторон отщелкиваем защелки
Отводим тягу в сторону и вытягиваем пластиковый корпус на себя.
Части что отмечены кружками при сборке должны обязательно попасть друг в друга.
