Часть 1. Обновление вставок дверных карт, виброшумоизоляция дверей

Вновь приветствую 🖖🏼.
Самую малость видоизменяю салон Нивы.

Заказывал на shymka.ru погонный метр экокожи, знатно ошибся с цветом, цветопередача фотографий на сайте меня смутила, поэтому скоро увидите мой колхоз во второй части по обновлению салона.

Для удобства рекомендую снимать дверные карты, делал в свободное время по вечерам, ушло часов 6.

— отвёртки + & —
— две лопатки для разбора обшивок и пластика
— канцелярский нож
— строительный фен / турбо зажигалка
— наждачная бумага
— клей момент (сразу берите банку, дешевле выйдет, ещё останется)
— зажимы канцелярские (в фикс прайсе продавался набор зажимов, содержащий средние и маленькие зажимы, мелкие удобно подходят по углам)
— карандаш
— дрель со свёрлами на 8 и 10
— стяжки пластиковые
— валик прикаточный
— вибродемпфер 10-12 листов на одну дверь
— шумопоглотитель Герметон 7
— лист антискрипа
— обезжир (бенз «Галоша»)
«Да, это один из дешёвых материалов шумки от Шумофф».

Дверные карты скидываем, кладём на горизонтальную поверхность, периметр вокруг тканевой вставки оклеиваем скотчем, дабы не испортить её.

Берём дрель, сверло на 8, делаем отверстия сквозные, проверяя внутрянку карты! Можно просверлить клипсы и их посадочное место.

Для дверных карт заднего ряда, показано на фото сколько потребовалось отверстий для хомутов, чтобы закрепить вставку обратное к карте двери.
Для передних вставок получилось на один хомут больше. Делал ничего не измеряя.

После того как просверлил, начал отдирать вставку, приклеено великолепно, хер отдерешь))). Поддевал с одного самого отходящего угла, просовывал лопатку для демонтажа обшивок, второй лопаткой проталкивал (прорывал) штатный карпет приклеенный к карте.
После того как прорвал половину, появилось щёлочка, чтобы прорезать канцелярским ножом карпет.

P.s. Процесс демонтажа производить без «психов».

Расстояния от засверлов грел сначала зажигалкой, далее просто ковырял отверткой делая углубление.
После зажигалки. взял строительный фен с носиком, также грел 550 градусов.
Наплавленный материал подрезал канцелярским ножом, потом наждачной бумагой быстренько прошёл и вставка на этом подготовлена.

В самой дверной карте рассверлил отверстия сверлом на 10. Сделал это для того, чтобы замок пластиковой стяжки при монтаже, залетал в отверстие легко и без мучений.

Материал который остался кусками на карте и вставке, подпалил феном (550 градусов) и не видел смысла отдирать и мучиться.

Промазал клеем бортик на вставке, на материале промазал периметр. Выровнял по ромбам верхний горизонт вставки. Завернул и закрепил зажимом. Углы натягивал и закреплял меньшими зажимами.
Пачек зажимов надо было купить две. Я думал дома есть прищепки обычные, но увы и ах)) приклеилось хорошо.

Выждал время когда приклеится, отрезал излишки материала, подмазал ещё пару пропусков, также зажимами их закрепил и выждал ещё время.

Хомуты установил перед проклейкой материала.

При монтаже вставки к карте дверной, промазывал карту и вставку клеем (не жирно!) после пропихивал хомуты и параллельно начиная с одного края вставлял в паз вставку и подстягивал хомуты.

Колхоз обшивок — ГОТОВ.

Снимаем обшивку, удаляем убогую пленку, протираем внутреннюю часть двери, наружную, дверную карту внутри.

Обезжириваем все три поверхности. Лепим вибро у меня толщина 2 мм.

Источник

Обивка салона от М-ки (Часть 4). Обивка дверей и подиумы динамиков.

Вечер добрый! Продолжение серии об установки обивки от М-ки. Хотя обивка задка нивы была установлена раньше, чем на дверях, решил первым выложит запись именно о дверях. Попутно с установкой обивки, решил установить сразу подиумы для колонок, чтобы лишний раз не снимать пластик. На сайте VS-avto были заказаны подиумы для колонок на место ручек стеклоподъёмников. Для начала я взял подиум

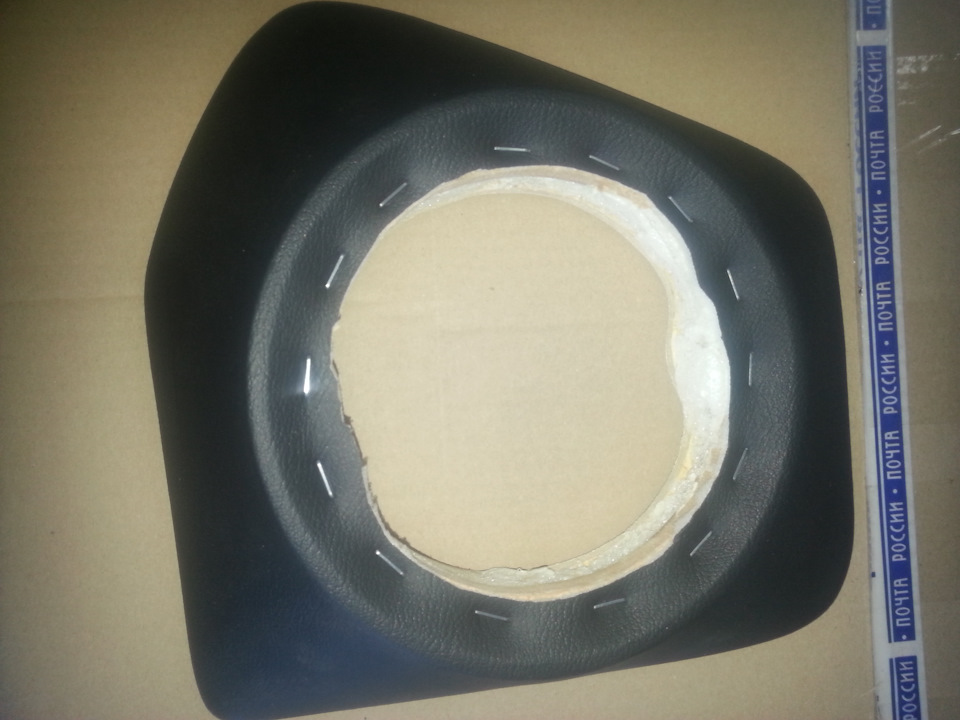

Вырезал в виниле отверстие под динамик

Примерил подиум на дверном карте

Отметил место, где будет выступать магнит динамика и вырезал в карте отверстие.

Затем прикинул карт к двери и закрепил его с помощью двух саморезов. Отметил, где должны располагаться крепление ручки.

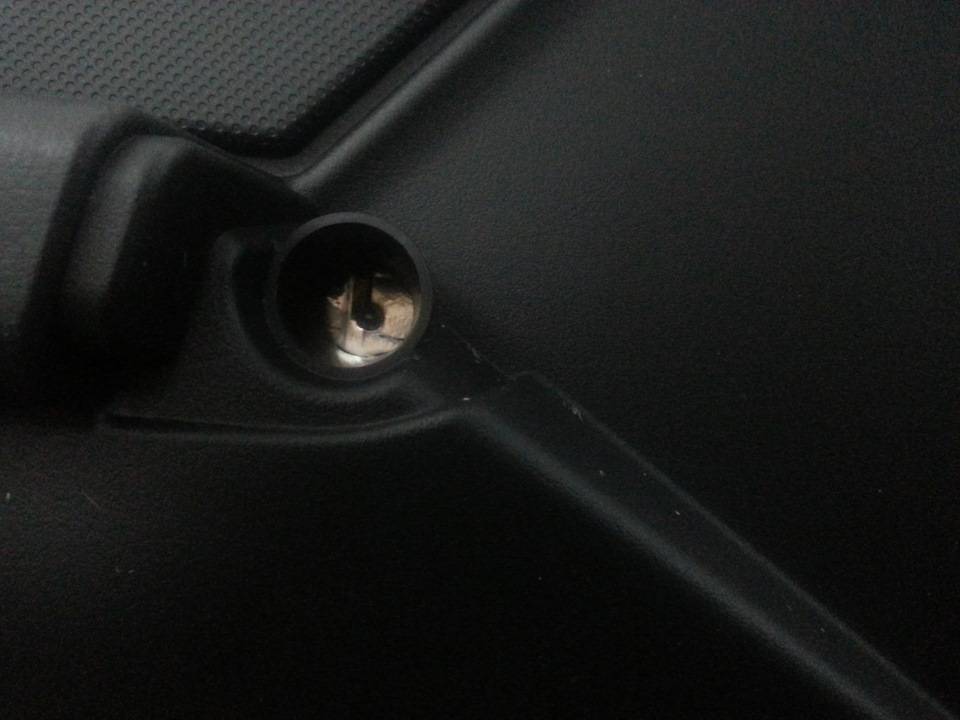

Нижнее отверстие крепления ручки

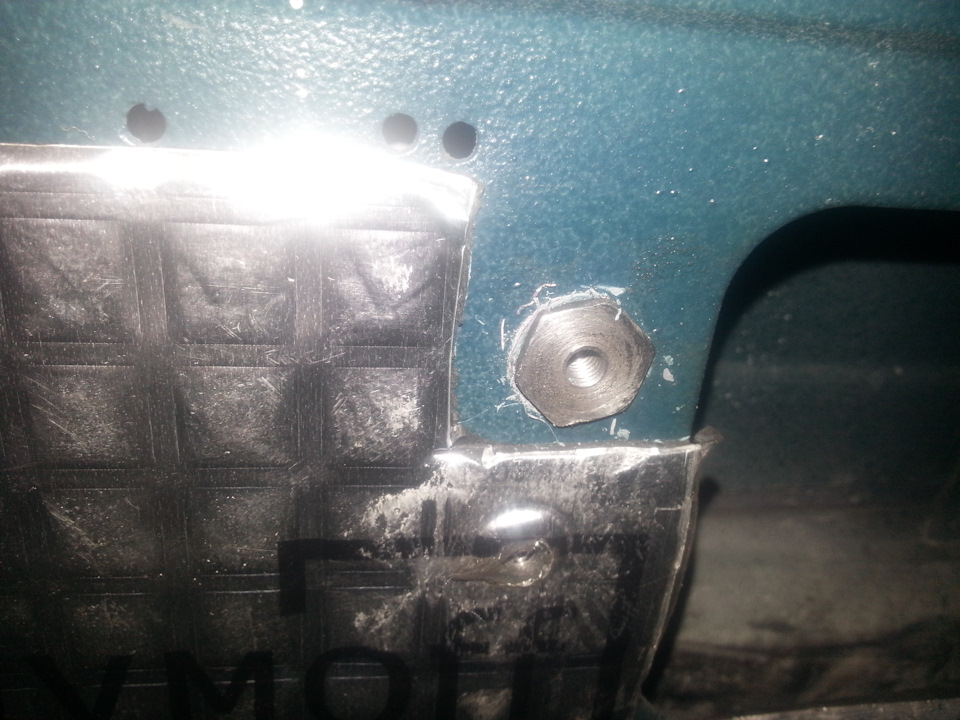

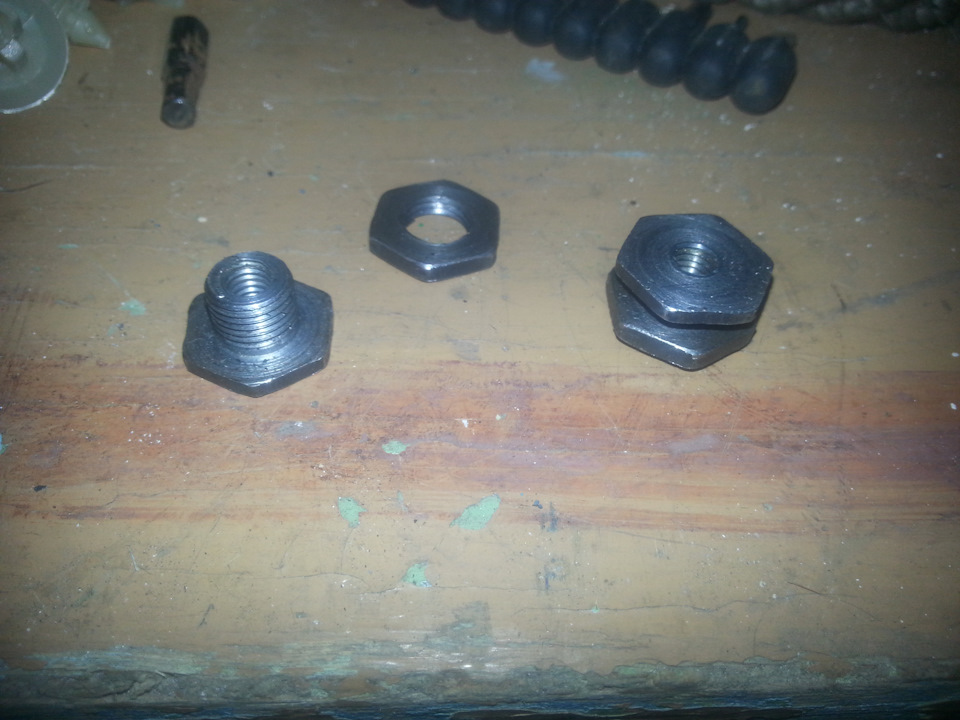

Для того, что крепить ручку двери у токарей болты внутри которых сделана резьба. Наружная резьба М10, внутренняя резьба М6.

Далее установил эти детали в дверь.

При дальнейшем осмотре стало понятно, что отверстия для пластиковых пистонов не совпадают, для того чтобы точно просверлить новые отверстия я изготовил из картона шаблон, на котором отметил отверстия под пистоны

Закрепил его на двери отметил и просверлил отверстия.

Далее с помощью болгарки вырезал часть двери под магнит динамика

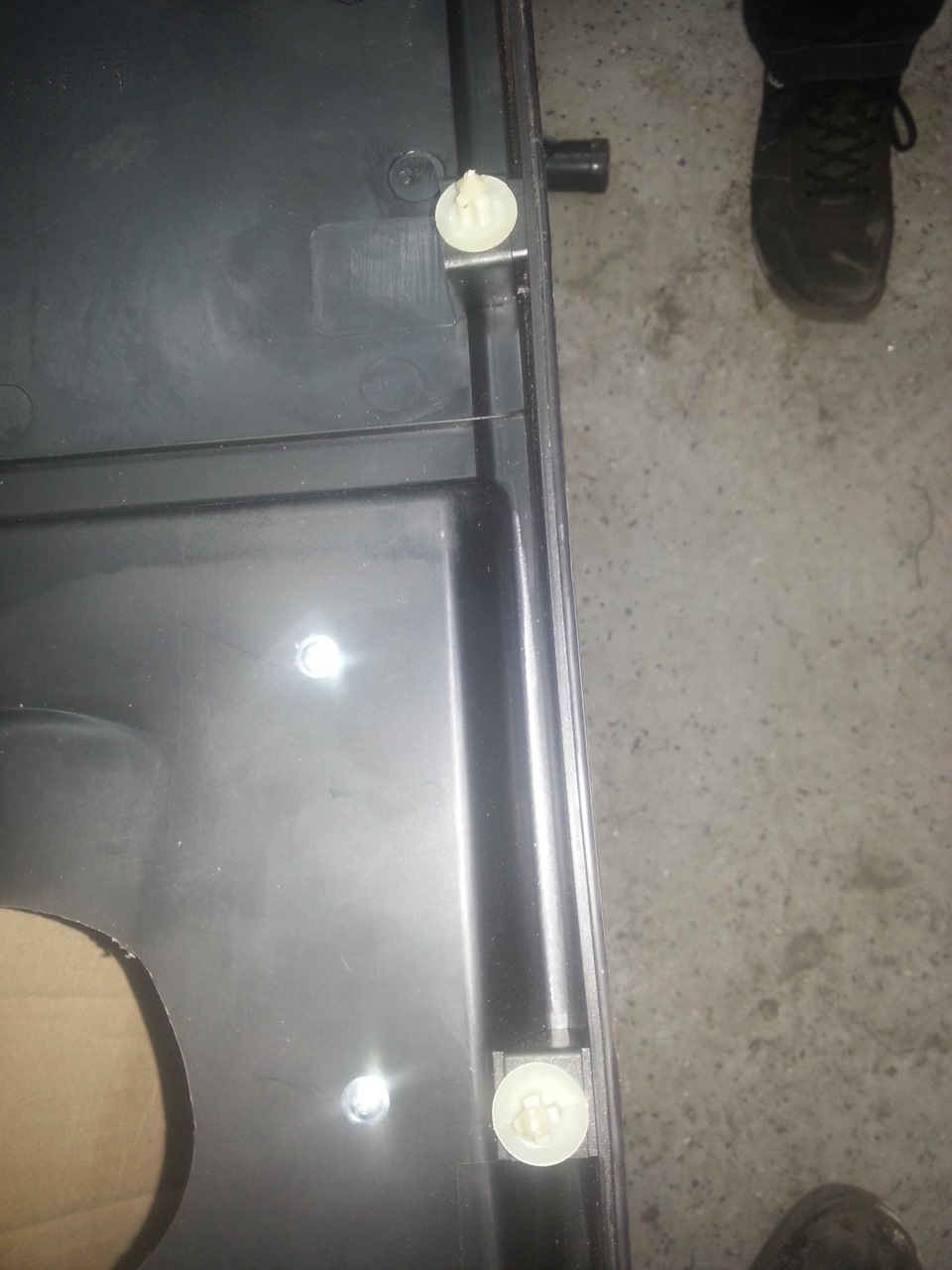

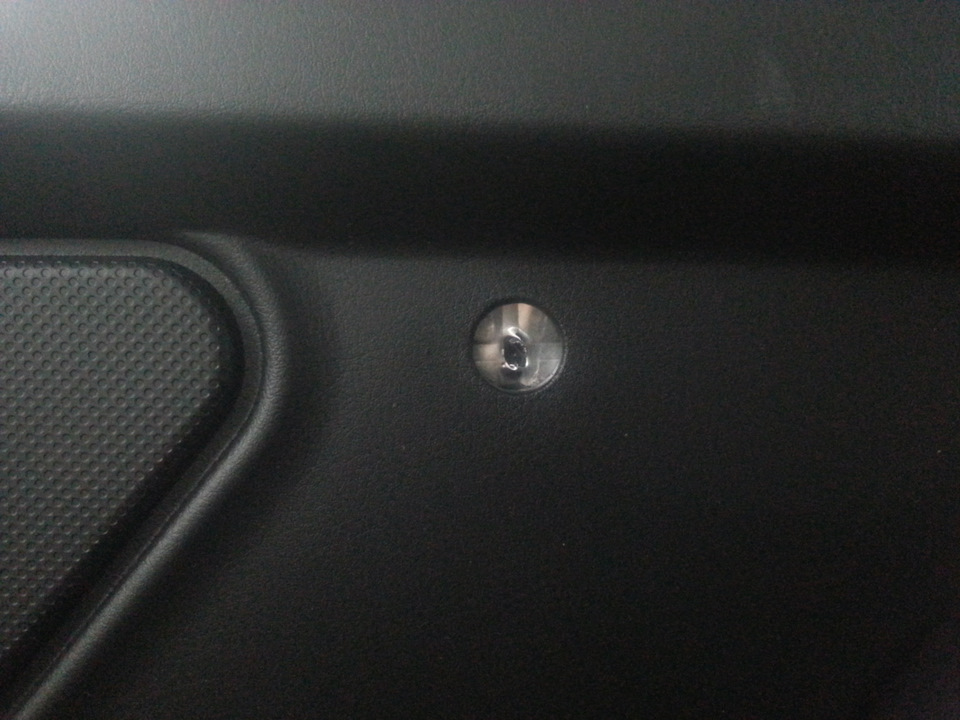

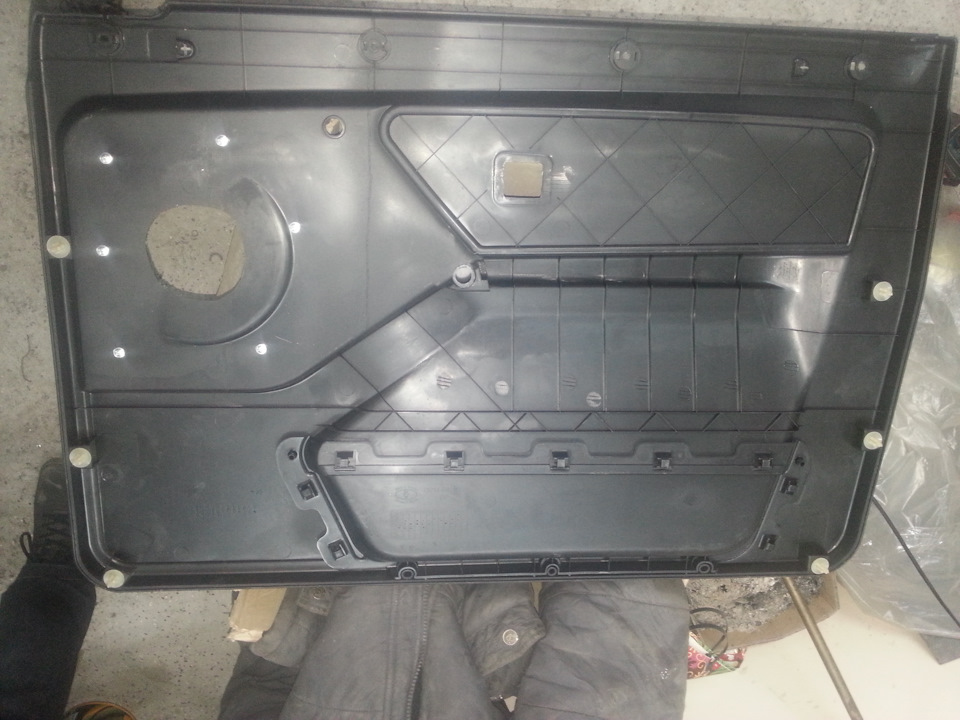

Закрепил пистоны на дверной обивке

Прикрутил подиум к обивке

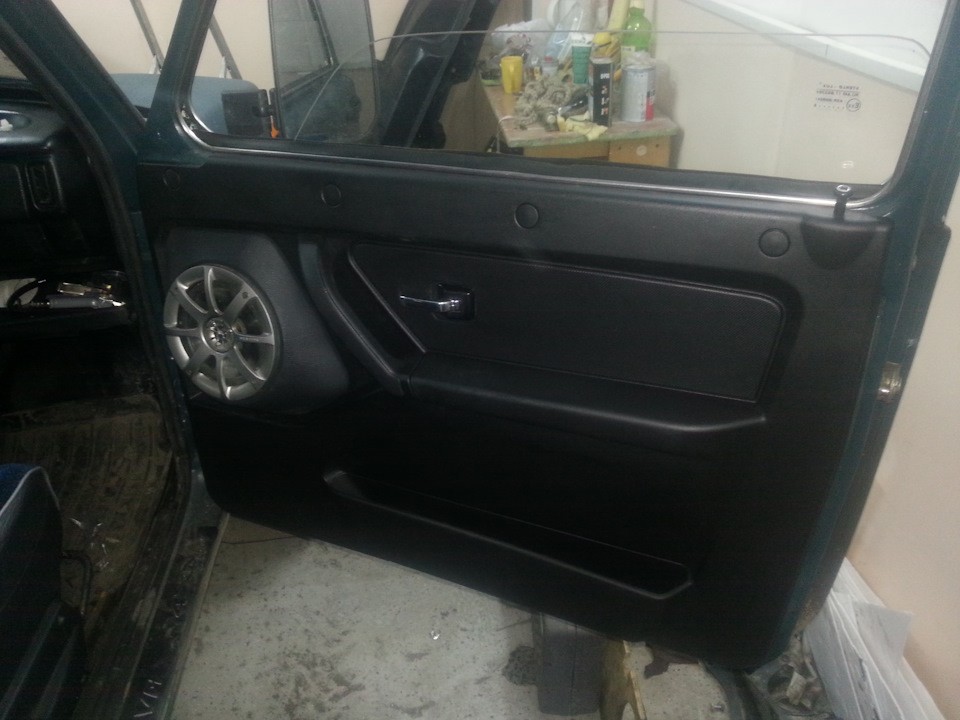

Ну и в завершении установил обивку на дверь. Закрутил все саморезы, прикрутил ручку, защёлкнул все пистоны, Установил динамик и все заглушки и в итоге получил

Аналогичную процедуру проделал со второй дверью.

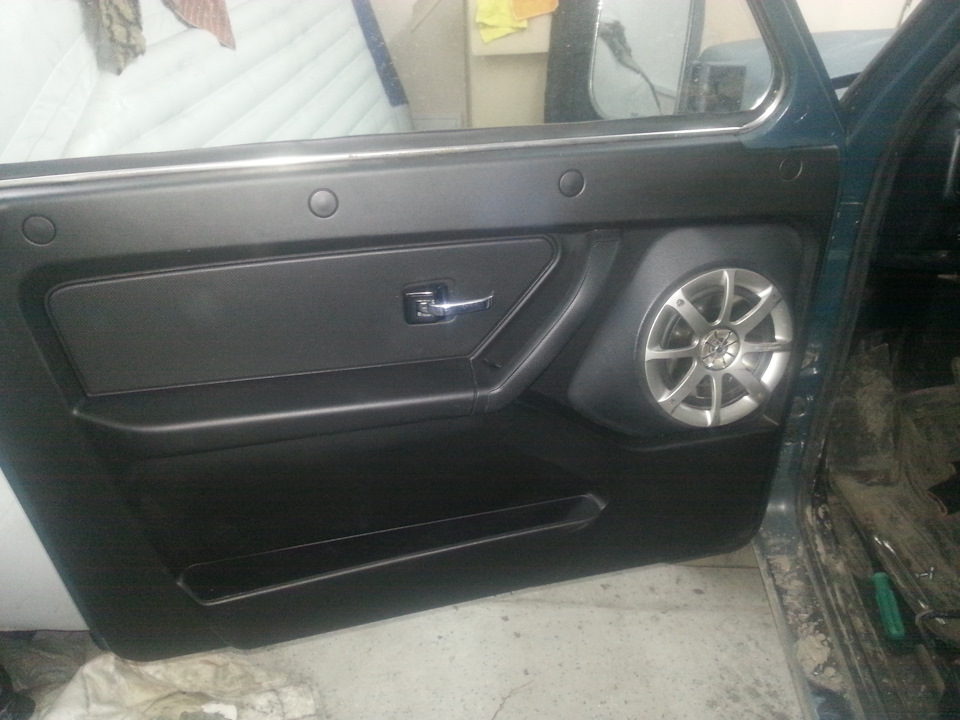

Что получилось. Современный дизайн обивки. Звук колонок стал намного качественнее и теперь не играет в сидения.
На этом у меня все. Всем добра

Источник

Особенности ремонта и замены обшики двери на Ниве

Нива, LADA 4×4, ВАЗ 2121 ― российский и советский автомобиль повышенной проходимости с постоянным полным приводом. Производится универсальный внедорожник с 1977 года, модель стала базой для компактного кроссовера Suzuki Vitara. Обшивки дверей Нива до последнего поколения Урбан изготавливались из дерматина или винил кожи, материал наклеивался или устанавливался на саморезы, пластиковую или деревянную дверную карту. Обивка дверей, багажника не относится к частым ремонтам, поскольку в основном замена облицовки проводится после значительного износа наружного покрытия или при деформации карты.

Особенности обшивки в разных моделях Нивы

За 42 года производства Нивы отделка салона внедорожника кардинально не менялась. Для дверных карт используется водостойкий ДВП.

Фанера обтягивается прошитым кожзаменителем, для рельефа между наружным материалом и деревянным каркасом прокладывается лист плотного поролона.

21213

Модель ВАЗ 21213 ― рестайлинговая версия первого поколения Нива 2121. Салон модернизированного внедорожника обшивался дерматином. В зависимости от сборки, авто выпускалось как на головном предприятии г. Тольятти, так и на Украине, предлагалось три варианта цвета дверной карты: синий, коричневый, черный.

21214

Модификация 21214 в интерьере аналогична предыдущей комплектации. Облицовка двери обновленной версии копирует обивку двери ВАЗ 2121 с единственным отличием – в дверной карте предусмотрено место под динамик большего диаметра. Она устанавливается на дверь на болты и саморезы. Начиная с модели 21214, водители меняют старую облицовку на новые образцы дверной карты, пластиковые плоские накладки с частями накладных карманов.

Кроме дерматина, при перетяжке используют натуральную кожу, алькантару, экокожу. Наиболее востребованным остается алькантара, поскольку можно выбрать любую расцветку, искусственная кожа сохраняет эластичность и прочность при перепадах температуры, не протирается.

Урбан

Нива Урбан появилась на рынке в 2014 году. Модель признана технологическим прорывом ВАЗ. От предшественника внедорожник сохранил некоторые части трансмиссии, колесную базу, элементы тормозной системы. Для обшивки багажника, облицовки передних, задних дверей и салона используется прочный пластик, фактурой напоминающий шагрень.

Характерной особенностью всех моделей Нива остается взаимозаменяемость силовых блоков и элементов салона. Водитель может самостоятельно переустановить части тоннеля пола, дверные карты, торпедо и пр. Заводские артикулы обшивки на Нива Урбан 2015 года:

Можно ли установить обшивку двери с Нива Урбан на обычную Ниву

Облицовка с Урбан подходит по размерам и форме для первых комплектаций Нива. Единственная сложность ― ни одно технологическое отверстие в дверных картах не совпадает.

Карты обоих автомобилей монтируются на длинные и короткие саморезы, внутри обшивки расположены клипсы, которые фиксируют облицовку, предупреждая вибрации и дребезжание.

Чтобы переустановить дверные карты Урбан на Ниву 21213-14, потребуется просверлить в двери новые отверстия для винтов:

Облицовка в районе ручки двери стандартно на Урбан крепится на два болта М6. Можно приварить соответствующие гайки на дверь на 21213 или использовать длинные саморезы.

Чтобы переоборудование прошло быстро и не пришлось сверлить неточные отверстия, рекомендуется предварительно сделать шаблон карты Урбан, разметить места под болты, приложить его к двери, отметить точное расположение.

Крепление обшивки

Стандартно для всех модификаций Нива выпускаются оригинальные пистоны ВАЗ 2121, 21213, 21214 НИВА. Каталожный номер 2121-6102053. Пистоны изготавливаются из прочного пластика, чаще белого цвета.

Форма крепежей пистонов простая: двойная юбка и раздвоенный нажимной кончик. Первой юбкой пистон устанавливается в обшивку, а кончиком входит в клипсу.

Особенности конструкции держателей обшивки автомобильных дверей

Сегодня на рынке представлены серии обшивок на Ниву от различных производителей. В зависимости от модели облицовки различается и форма крепежа. Стандартно все дверные карты устанавливаются клипсами и саморезами в штатные места и не требуют дополнительной подготовки металла двери.

Обшивка на ВАЗ 21213 серии Люкс производится в г. Сызрань. Дверная карта нового образца представляет собой пластиковую панель серого цвета, фактура материала напоминает шагрень или гладкую кожу. В обшивке нет дополнительных карманов, клипсы и набор пистонов поставляются в комплекте.

Обивка дверей ВАЗ 21213 нового образца изготавливается на головном предприятии АвтоВАЗ г. Тольятти. Материал обшивки –натуральная кожа (под заказ), высококачественный кожзаменитель черного цвета.

В комплекте клипсы не предусмотрены.

Правила снятия и установки обшивки

Чтобы быстро снять обшивку, необходимо подготовить следующее:

Демонтаж обшивки двери Нива Урбан и Лада 4х4 отличается порядком откручивания саморезов и снятия накладок. Независимо от комплектации, перед работами необходимо снять минусовую клемму с аккумулятора. Порядок демонтажа облицовки на Ниве 21213-14:

Чтобы заменить клипсу, деталь поворачивают на 90 градусов и вынимают из обшивки. Установка нового пистона проводится в обратном порядке.

Замена поломанных клипс

Замена сломанных пистонов проводится на аналогичные элементы, лучше использовать оригинальные ремкомплекты. На модель не подойдут клипсы от иномарок, поскольку в обшивке другой разъем под посадку крепежа. Цена заводского комплекта начинается с 30 руб. В наборе 20 – 100 клипс, крепежи на обшивку стоек, потолка, резиновых ковриков.

Как устранить дребезжание обшивки

Вибрация дверной карты становится частой проблемой, многие владельцы называют дефект «детской болезнью» ВАЗ. Характерный звук издает не сама обшивка двери, а некорректно отрегулированный запирающий механизм двери в районе ответной скобы. Дефект перешел и на образец Нива Урбан. Если дребезжит сама дверная карта, то необходимо

Если дребезжание связано с неплотным прилеганием собачки замка к зацепляющей пластине, то водители рекомендуют не тратить время на долгую разборку и подгонку замочного механизма. Лучше взять медицинский лейкопластырь и уплотнить в один слой скобу на торце двери.

Работа занимает 3 минуты и дребезжание не появляется минимум три месяца.

Ремонтные работы по замене обшивки

Для Нивы Урбан алгоритм демонтажа обшивки отличается от классической сборки ВАЗ 2121. Рекомендуется вместо крестовой отвертки использовать шуруповерт. Переустановка пластиковой дверной карты по шагам:

Сборку обшивки следует проводить в обратном порядке, начиная с установки пистонов и вкручивания первого винта под динамиком.

Дополнительные рекомендации

Водители рекомендуют при переустановке обшивки на классических моделях выбирать пластиковые дверные карты нового образца. Панели отличаются стойкостью к повреждениям, не царапаются, сохраняют привлекательный вид.

Если выполняется перетяжка старой дверной карты, то лучше выбирать классический, отечественный дерматин вместо винил кожи или более дорогой алькантары. Материал китайского производства трескается через несколько месяцев и во время мороза сильно стягивается, деформируя карту.

Источник

Новые обшивки дверей (21214-М)

Процесс установки у меня получился долгий, затянулся на несколько месяцев. То замки поменял, то уплотнители новые поставил, а главное времени свободного не много было. Но тем не менее работы шла, медленно, но шла.
Первым делом выкинул все что может звенеть, это были ролики тросов стеклоподъемников и направляющие старых обшивок.

Далее разметка отверстий. Новая панель не совпадает ни с одним старыми отверстием, к тому же их еще и добавилось в два раза. На панели есть направляющие, многие их срезают и прикидывая на глаз крепят панель саморезами. Такой вариант в принципе рабочий, но только сняв панель пару раз придется брать саморезы большего диаметра и так до тех пор пока в метателе не появится отверстие в котором саморезу негде будет зацепится.

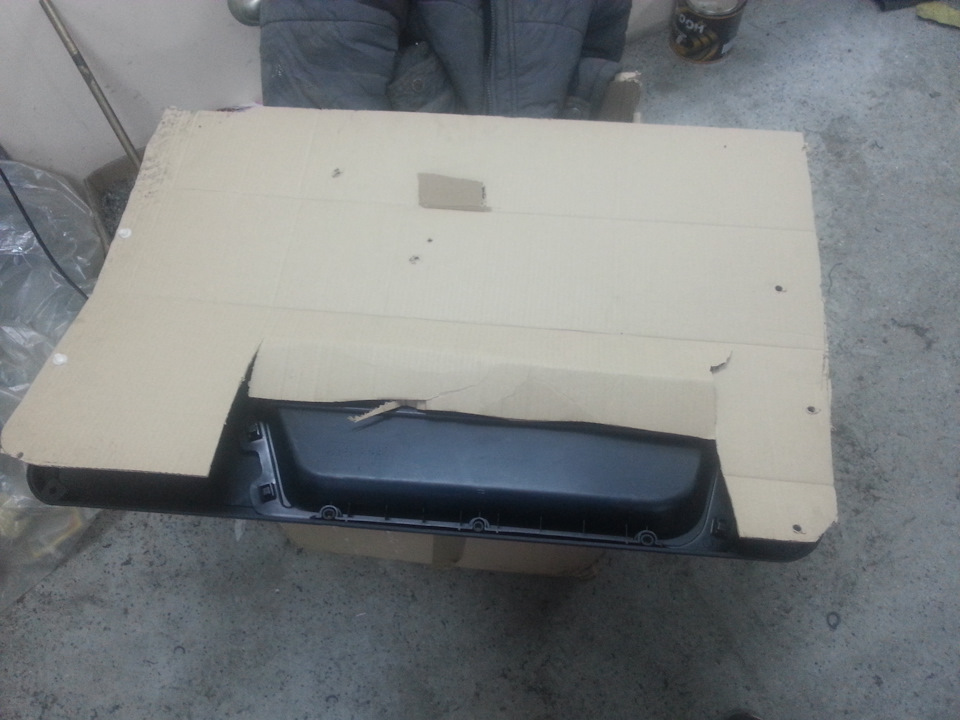

Также есть и другой вариант, замороченный, но как по мне — правильный.

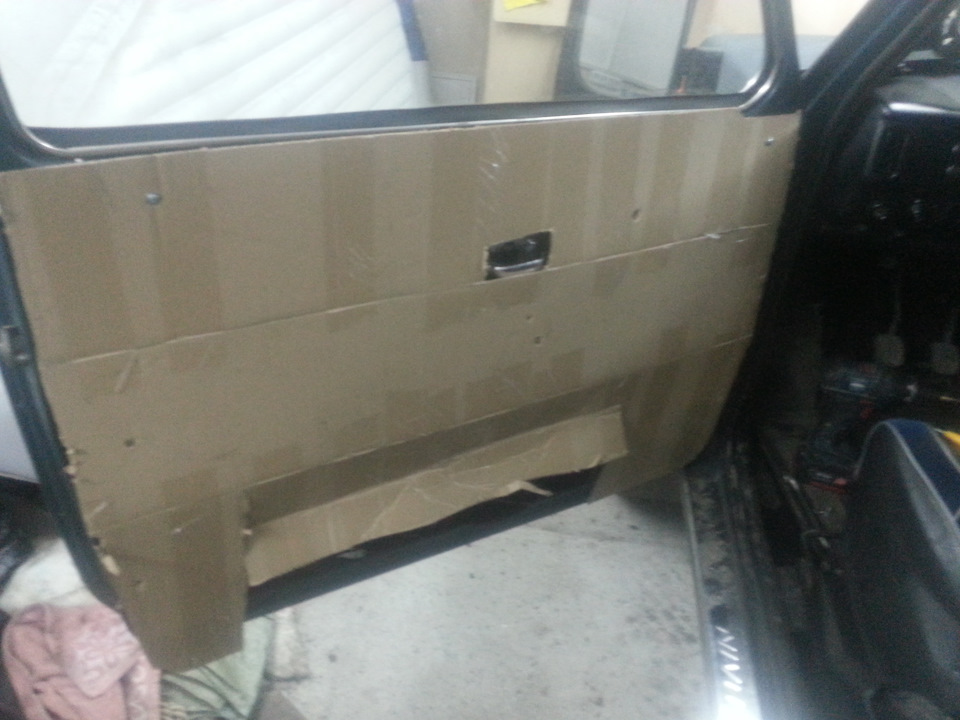

Отправился с куском пленки и магнитами в магазин, снимать лекало с новой двери.

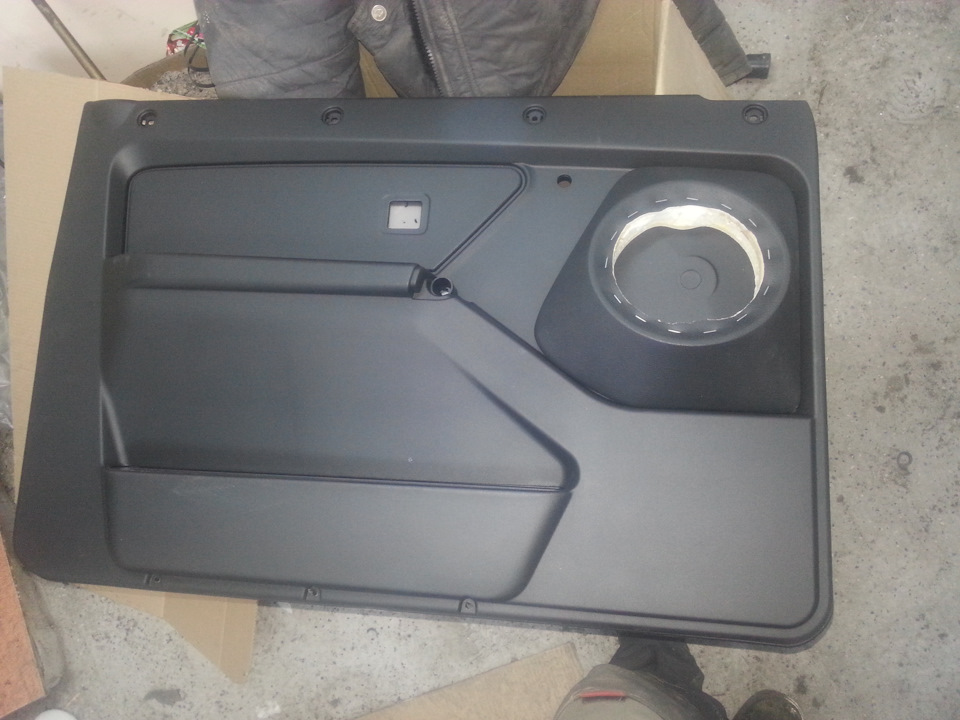

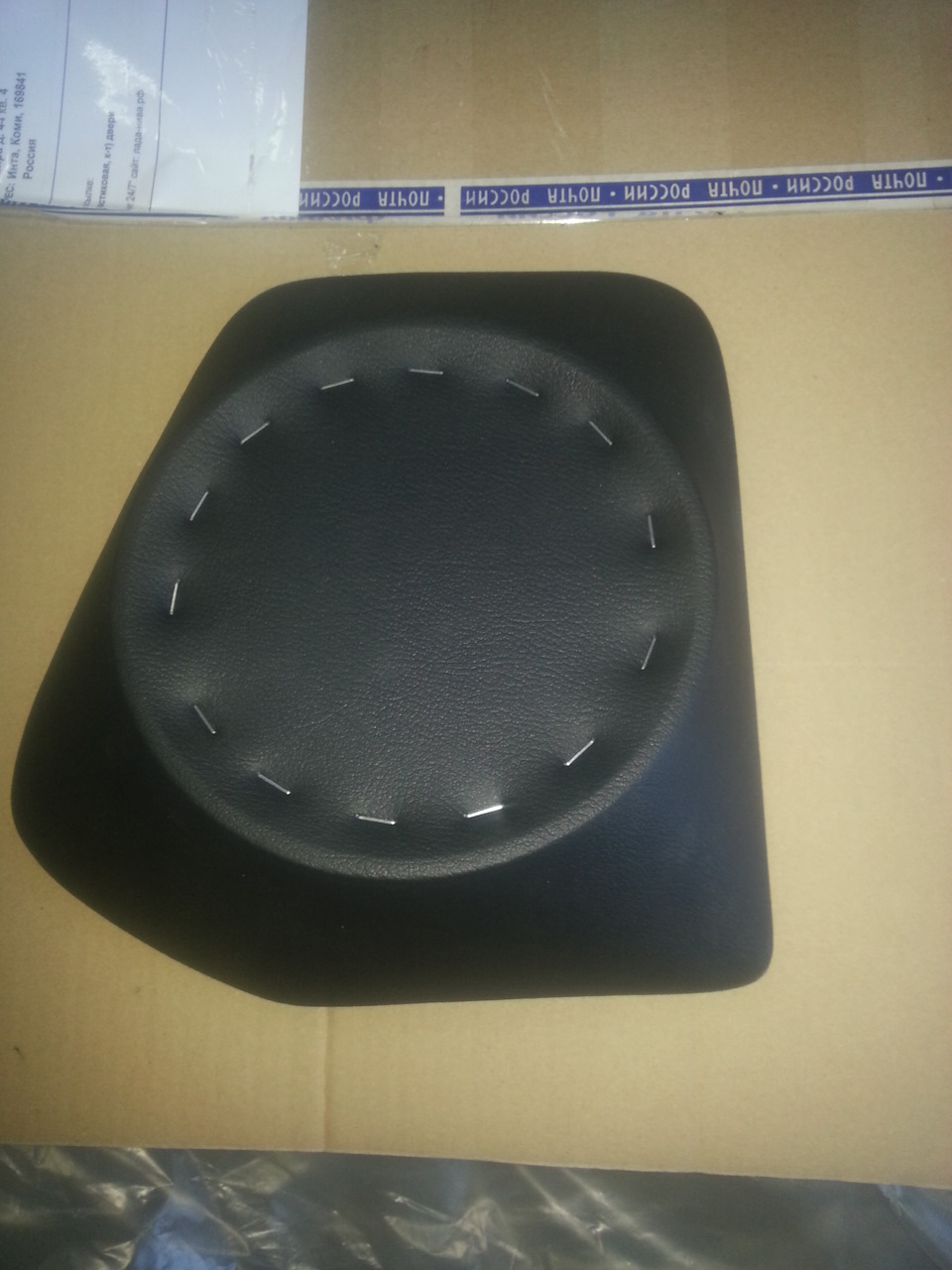

Немного переключился с двери на панель. Приобрел подиумы на место ручек стеклоподъемника. Выбор пал на такие подиумы по нескольким причинам, во первых закрывают некрасивую выштамповку под ручку стеклоподъемников, а во вторых по динамику не будут пинать ногой, да и звук немного получше должен быть. Форма хорошая, встали как родные. Пластик панели оказался крепким, пришлось высверливать до миллиметра.

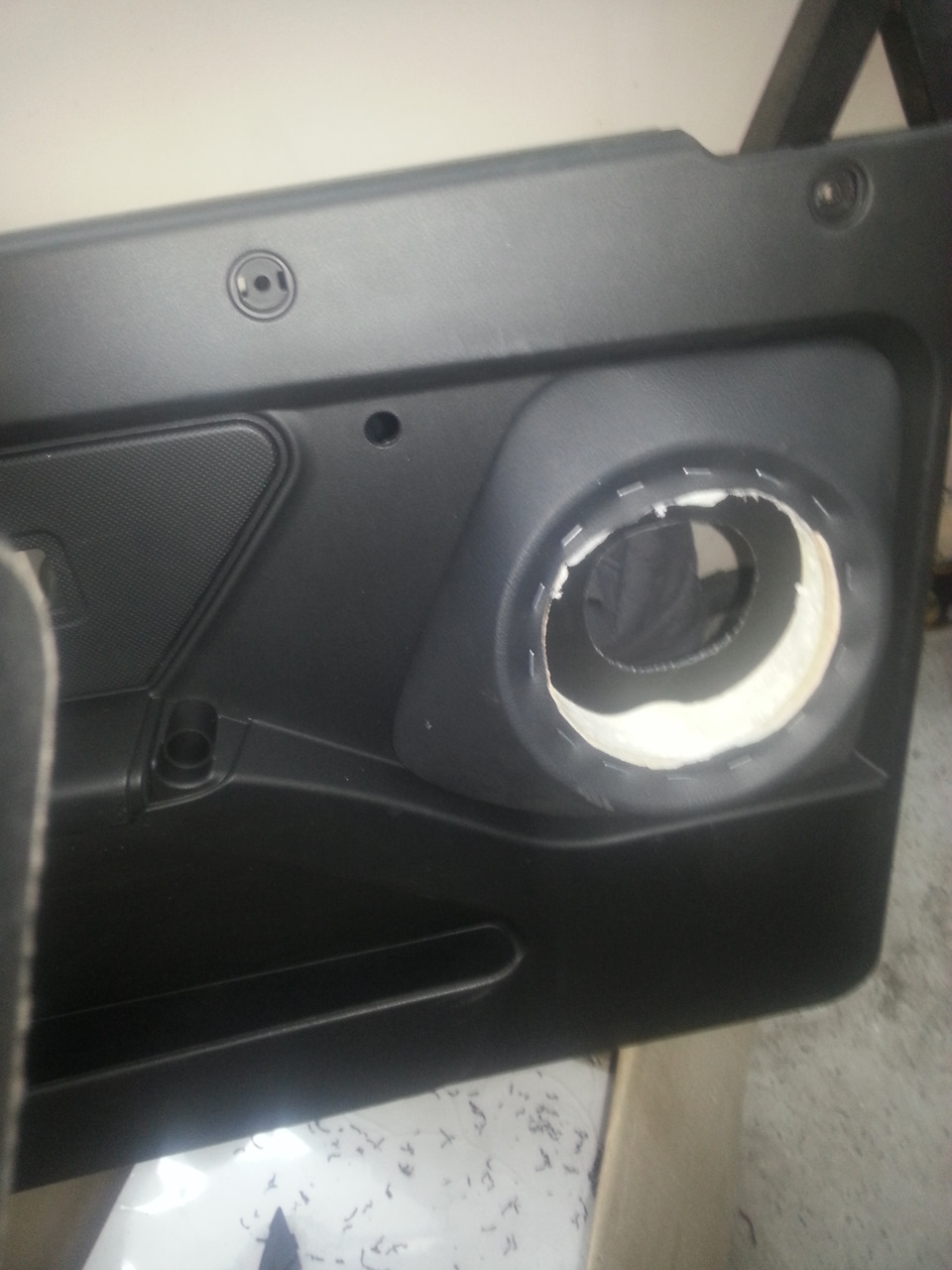

Прикинул панель к двери, отметил что нужно будет вырезать для динамика.

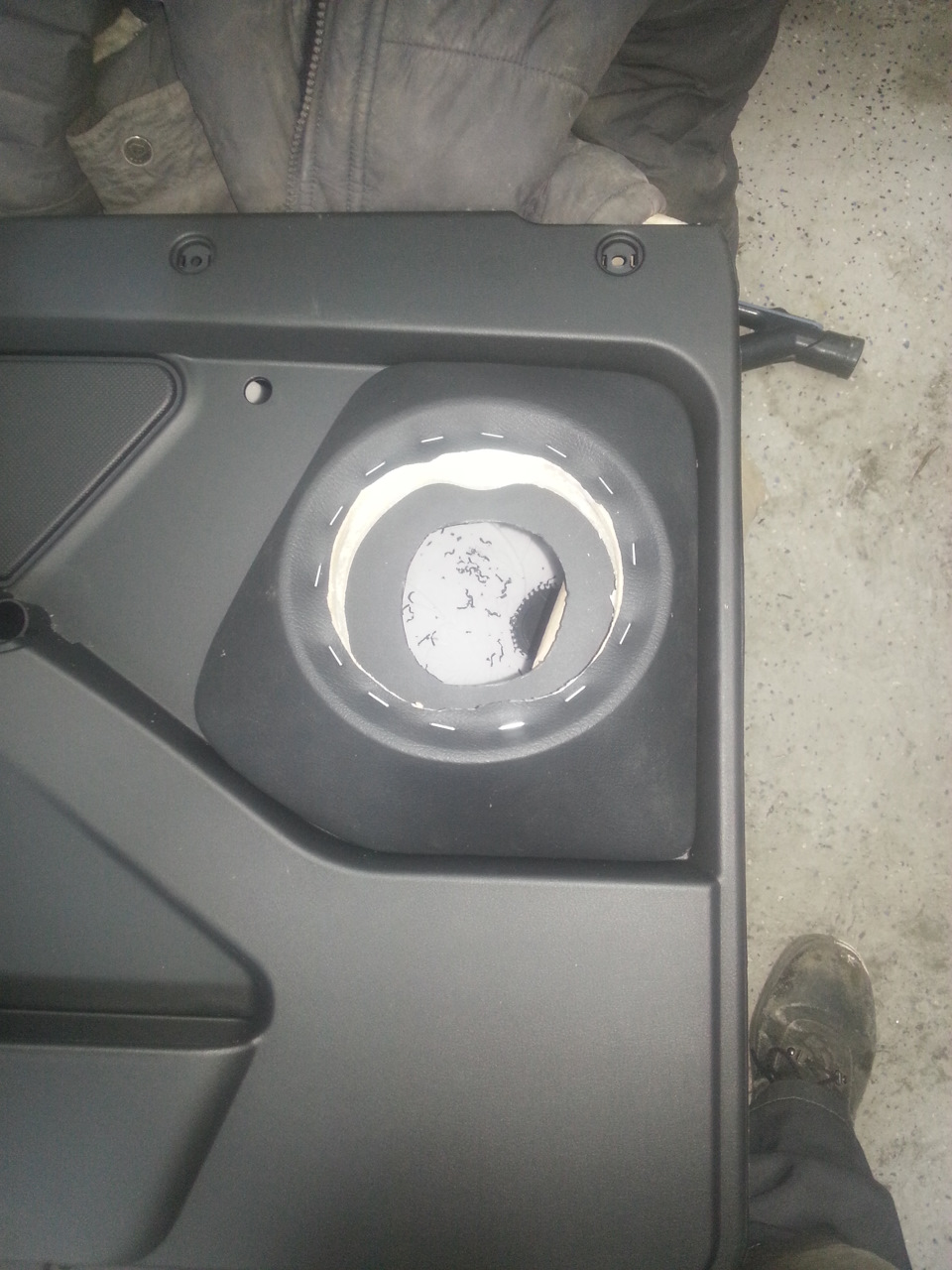

Поскольку в круг попадает ребро жесткости направляющей стекла, круг получился немного не ровный. Также проварил заклепки, дабы в дальнейшем исключить прокручивание.

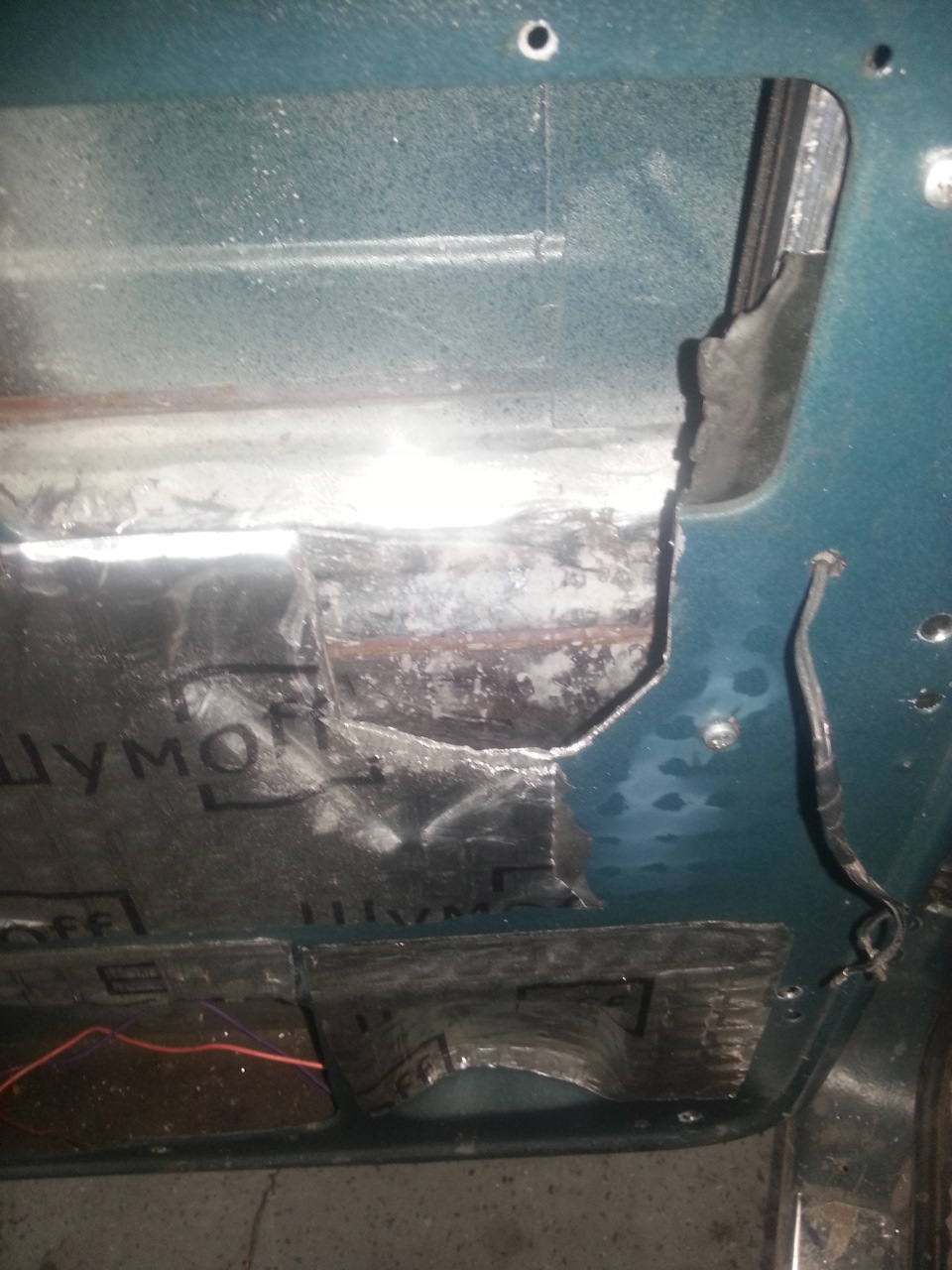

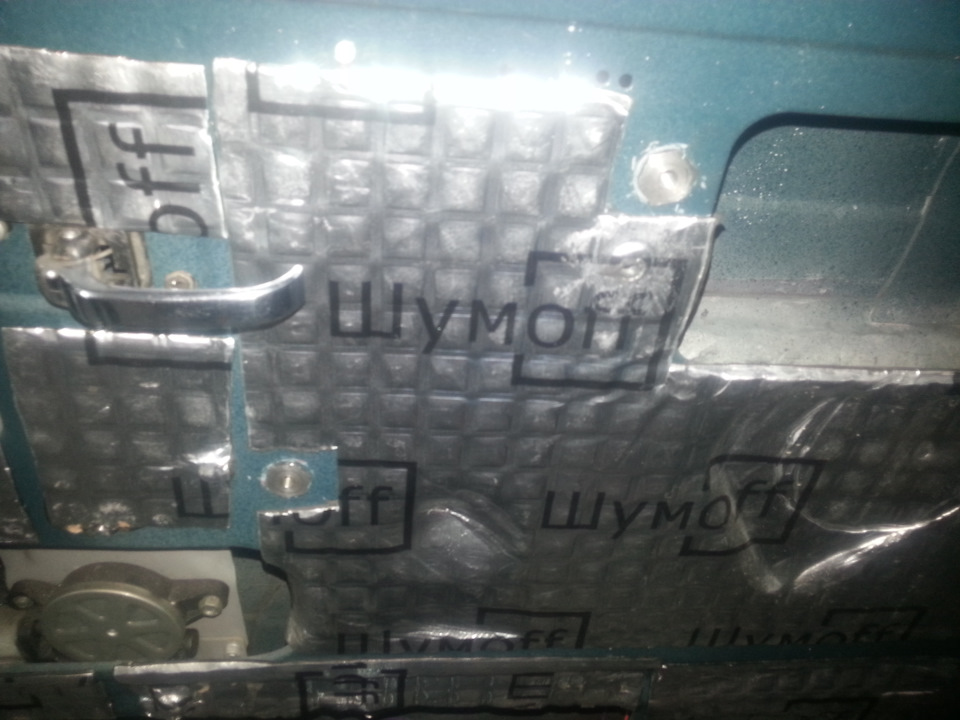

Технически все готово для крепления панели, значит можно закрывать технологические отверстия. Ушло по одному листу 2 миллиметровой вибры на дверь. Дверь стала глухой, приятной.

Пластику тоже досталось, только по половине листа ушло. Сверху звуко или шумо подавляющим материалом прошелся. Толку от него не много, но лишним не будет. Подиумы закрепил саморезами.

Установил доработанную панель на место и завершил ансамбль треугольниками зеркал.
После установки двери сильно потяжелели, это первое что я заметил, главную роль сыграли подиумы, довольно тяжелые. А так работой доволен, дверь закрывается приятно, посторонних звуков вообще нет, даже замки еле слышно. Динамик будет звучать отменно.

Про внешний вид расписывать не буду, и так все ясно.

Источник

Обшивка дверей Нивы Ваз 21213 2121

С родными обшивками принципе думаю знакомы все, а кто не знаком скажу коротко: это двп обтянутое некой клеёнкой с пародией на рельеф!
Начало над ними было положено когда я сделал батоны на двери, но потом лето, дела и только осенью к ним дошли руки!
Сначала думал взять обшивку для иномарок и подогнать их на двери, или сделать их самостоятельно. Я остановился на последнем варианте.
Дизайн я хотел сделать сдержанным, что бы было как заводское и гармонично смотрелось с остальными деталями салона. И еще один критерий это удобство, все должно было стоять под рукой.

За базу я взял старые обшивки.В строительном магазине купил очень плотный мелкозернистый пенопласт, из которого вырезал вставку нужной формы, приклеил ее ПВА к ДВП (склеилось крепко-накрепко)

Затем болгаркой сделал рельеф, и вырезал отверстие для сеточки динамика, сеточка осталось еще от ланоса с задней полочки, и тут она оказалось как на своем месте!

Примерка ручки и сеточки

Что бы приклеить винил к поверхности нужно зашпаклевать, я использовал универсальную шпаклевку, ушло две маленькие баночки!

Вот готовая панель, что бы она смотрелась гармонично с салоном я сделал вставочку из алькантары (остатки от потолка), и из досочки продольную вставочку обклеив ее карбоновой пленкой 3D!

Финальное фото! Кстати ручку я оставил родную так как она очень удобная (со временем обтяну ее кожей)! Кстати чуть не забыл о салонной ручке для открывания двери. С ней это отдельная тема 🙂 Родная неприглядной формы, да и еще и установлена в самом неудобном месте! Новую ручку я подобрал на разборке, от мазды, выглядит она отлично, и место расположение теперь самое удобное для нее.
