33. ШВИ дверей и крышки багажника Toyota Corolla e150 – детально.

Перед тем как приобрести материалы ШВИ не поленитесь, посетите сайты основных производителей – для того чтобы ознакомиться с их характеристиками и целевым назначением.
StP – stp-russia.ru/
Smartmat – smartmat.pro/
Шумоff – shumoff.biz/

Таблица рекомендуемой применимости материалов ШВИ.
И в частности для дверей – по слоям.

В документах – TechDoc V1.0 Corolla-Auris порядок снятия дверной карты не в полной мере в достаточно ясен всем владельцам – этой схемы будет достаточно для тех кто уже её снимал, но за давностью времени уже что-то забыл, по этому ниже приведено более развернутое руководство.

Для того чтобы проще снять стопорную скобу (см. п.8), которая держит ручку стеклоподъемника задней двери при этом устранить риски поцарапать лицевую сторону дверной карты – я взял обычную мягкую стальную проволоку Ø2мм и на одном конце пассатижами сделал маленький крючок, которым с легкостью извлекал эти скобы.

Приношу благодарность издательству «Третий РИМ» за использованные материалы, но опуская маниакальное желание всё – «поддеть отверткой», т.к. подавляющая часть элементов без особой сложности снимается руками, ну а для того, что вызывает сложность – я использовал пластиковые лопатки, снимаем всё “лишнее” и наносим ШВИ.

К стати – для того, чтобы вы не упустили важное в объеме указанной информации;
– после снятия крепежей (для изображения #3 это после п.7, для изображения #4 это после п.9) снизу двери между дверной картой и самой дверью имеется зазор, в который вставляем пальцы и преодолевая сопротивления пистонов с достаточной легкостью снимаем дверную карту.

Сняв дверную карту – удаляем полиэтилен, теперь вы можете убедиться в том, что в противоречии утверждениям противников применения ШВИ «вентиляция» в дверях и до нанесения ШВИ мягко говоря ограничена, а если учесть что мастика ШВИ не особо способствует развитию коррозии, а с учетом того, что доступ влаги под нанесенным ШВИ практически полностью исключает контакт с металлом – можно смело утверждать что ШВИ это ещё и дополнительная антикоррозионная защита внутренней части двери,
маркером отметил для себя места, где необходимо оставить место свободное от ШВИ

Сделал выкройки из листа Вибропласта для более максимального закрытия внутренней поверхности двери в один слой с максимально малым количеством элементов, сначала занимался левой дверью и сразу эти выкройки использовал в качестве шаблона для правой двери, делал их зеркально отраженными.
На верхней фотографии выкройки для передних дверей,
на нижней фотографии – для задних.

На передние двери потребуется немного больше чем лист Вибропласта размером 53х75см.

Поверх Вибропласта клеил Сплен, для того чтобы лишний раз не возиться элементы из Сплена — подготовил их заранее, использовав в качестве шаблона уже имеющиеся выкройки из Вибропласта, накинув по одному сантиметру с каждой стороны.

Перед наклейкой Вибропласта отклеил с него подложку и приклеил её обратно, чтобы впоследствии она значительно легче отклеивалась и подбросила сюрпризов – оборвавшись в процессе работы. А делаю так для того чтобы можно было «вибру» занести в полость двери одним большим листом и при этом она ни прилипла к чему не нужно и не слиплась сама на себя.
Таким образом поступаем не только с Вибропластом, но и со Спленом – в качестве подложки у него используется пленка, которая прямо таки предрасположена рваться когда НЕ надо.

На наружную часть двери начал заклеивать с больших отверстий, на остальной поверхности использовал обрезки вибропласта.
Для того чтобы не возникло проблем при обратной сборке – границами для наклейки вибропласта можно принять остатки мастики на которой ранее держалась пленка

Не забываем про отмеченные места, на которых НЕ должно быть ШВИ.

«Технологическое отверстие» для тросиков – чтобы они не тёрлись о кромку фольги по периметру оклеил полоской битопласта шириной около 3см.

Сплен купил какой был в наличии с размером листа 100х150см, это позволило и напуски сделать для внутренней части двери, и аккуратно заклеить внешнюю часть двери, предварительно нарезав его на не очень широкие полосы.

В связи с тем, что ШВИ клеил по вечерам в будни после работы, чтобы лишний раз ничего не пачкать мастикой прилепил на мастику бумажную подложку от битопласта, прикладывал к мастике лощеной стороной, что в последствии позволило её с легкостью удалить.

Ну и вообще на этих фотографиях видно, что внутренняя часть двери тоже заклеена достаточно аккуратно.

К сожалению, в отчете нет фотографий, на которых видно, что я и ребра жесткости дверей (трубы) оклеил вибропластом и поверх него также наклеил Сплен – обнаружил значительно позже.

Для того чтобы «вибра» не липла к чему попало, на мастику не липла пыль и грязь да и чтобы самому в процессе работы лишний раз не мазаться мастикой – частично оставляем подложку, приблизительно сопоставимую по размерам с размером отверстия, отметив её границы маркером и подрезав подложку сапожным ножом.

На нижней фотографии хорошо видно, что даже дешевый пластмассовый ролик позволяет качественно прикатать «вибру».

После того как оклеил внутреннюю часть дверей дополнительно ее нижнюю часть обработал мовилем – следов коррозии там хоть и не обнаружил, но лишним точно не будет.

Жгуты проводов оборачивал полосками битопласта – чтобы не брякали, для маленьких жгутов нарезал полоски шириной 3,5см., для более крупных жгутов нарезал полоски шириной 5см. – эти величины выявил опытным путем, данная ширина обеспечит нормальное закрытие проводов с гарантией того, что в дальнейшем битопласт не отклеится.

ШВИ КРЫШКИ БАГАЖНИКА
У Coroll’ы крышка багажника хоть и не большая, но, не смотря на это достаточно «музыкальная».
Этот недостаток можно устранить очень скромными затратами.

Клеил крышку багажника вибропластом в два слоя и как оказалось – напрасно, для достижения приемлемого результата достаточно было бы одного слоя вибропласта, материал конечно не жалко, но критичным показателем здесь становится вес, т.к. если излишне увлечься ШВИ – крышка багажника может и не открыться (такое мне тоже довелось видеть).

Прошелся вторым слоем вибропласта – который, по большому счету, нужно было сделать первым (и единственным).

На первой фотографии видна разница между непрокатанным и хорошо прикатанным вибропластом.

Тут я что-то «разогнался» и забыл сразу нарезать сплен, пришлось в качестве шаблона использовать оставшуюся бумажную подложку от уже прикатанного вибропласта, ничего страшного в этом конечно нет, но с бумагой – которая гнётся как и сплен, не особенно удобно работать – вибропласт то пожестче будет…

Ну и что не смог сфотографировать – наклеил внутрь крышки багажника (на заднюю стенку) узкие полоски вибропласта шириной около 2см. – из отходов.
Здесь тоже не стоит увлекаться – задняя стенка не такая уж и «музыкальная», да и вспоминая ТЕР.МЕХ. – каждый лишний грамм своим весом здесь скажется более весомо.

Ну и заодно по периметру изнутри оклеил полосками вибропласташириной 1см. декоративную отделку крышки багажника. Тоже сделал с крышками задних фонарей наклеив полоски поуже миллиметров 5…7

Металлический ролик для прикатки ШВИ сразу мне найти не удалось, как в последствии оказалось – очень удачно, это позволило и деньги сэкономить, да и лишний раз ЛКП не попортить, т.к. самостоятельно сделанный специально для этого мероприятия металлически – практически не использовал, а вот пластиковый не смотря на низкую цену – оправдал возложенную на него задачу по качеству прикатки и, не смотря на прилагаемые к нему достаточно высокие усилия даже не сломался, можете мне поверить – я его не жалел, единственный его недостаток как оказалось – большой радиус ролика.

Для тех, кто решится сделать ролик самостоятельно, с учетом полученного опыта сейчас я бы внес пару изменений в чертеж – уменьшил бы радиус скругления с R=200 до R=150 и сделал бы скругленными обе кромки ролика радиусом R=5мм. – чтобы кромкой не резал фольгу.
И еще сделал бы второй ролик со значительно меньшим диаметром – Ø20мм, или того лучше – Ø15мм.

МОИ ОШИБКИ
После завершения работы – отчасти я согласен с тем, что материалы ШВИ нужно было наносить согласно схеме приведенной на второй картинке.
Не могу сказать – стоило ли вместо Сплена внутрь двери клеить Акцент.

Чтобы дверная карта нормально встала на своё место и не оттопыривалась – пришлось в этих местах сдирать Сплен не смотря на его и без того не большую толщину в 4мм.
Вместо Сплена правильнее применять Битопласт, я приклеил бы его именно на дверь, а не на дверную карту, вопреки тому как указано на схеме – но это лично моё мнение. Хотя и по возможности, если хватило бы места также и на дверную карту. В действительности Битопласт сжимается «в ноль» – но и эластичностью он тоже обладает в определенной степени, а значит – и оттопыривать будет, но вот с каким усилием для меня это и сейчас пока не ясно…

Здесь под Спленом есть ещё и Вибропласт – «шумку» делал на совесть, для себя – пришлось полностью сдирать…

Не знаю, что такое «Акустическая линза» – а так может быть и её применил бы…

Результат
Глобальных результатов от того что будет сделана ШВИ дверей ожидать не стоит — это всего лишь часть обширной работы, но что однозначно изменится в лучшую сторону — заиграют даже штатные колонки, прежде я думал что к музыке отношусь довольно прохладно, но как в последствии выяснилось, хоть я и не меломан, но к плохой музыке стал относиться более критично, теперь особенно неприятно когда по радио играет хорошая музыка а качество приема «хромает»…

Источник

Первый опыт обтяжки карт дверей

Приветствую всех кого может заинтересовать данный процесс.

На выходных полностью посвятил себя машинке😋
Решил начать с карт дверей.
Открутил 2 болта(первый за ручкой открывания дверей и второй в нише карманчика под пробкой)

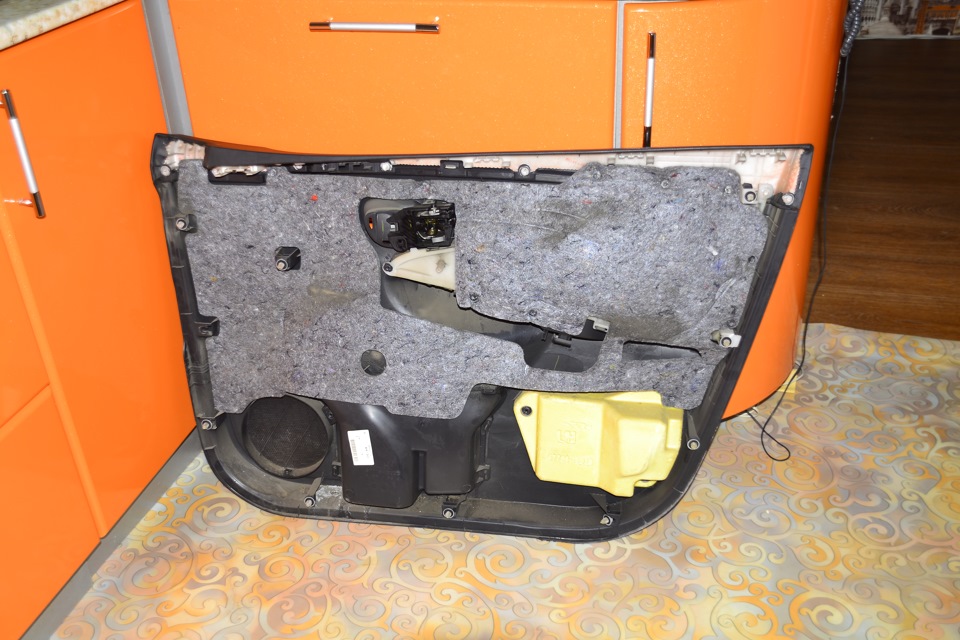

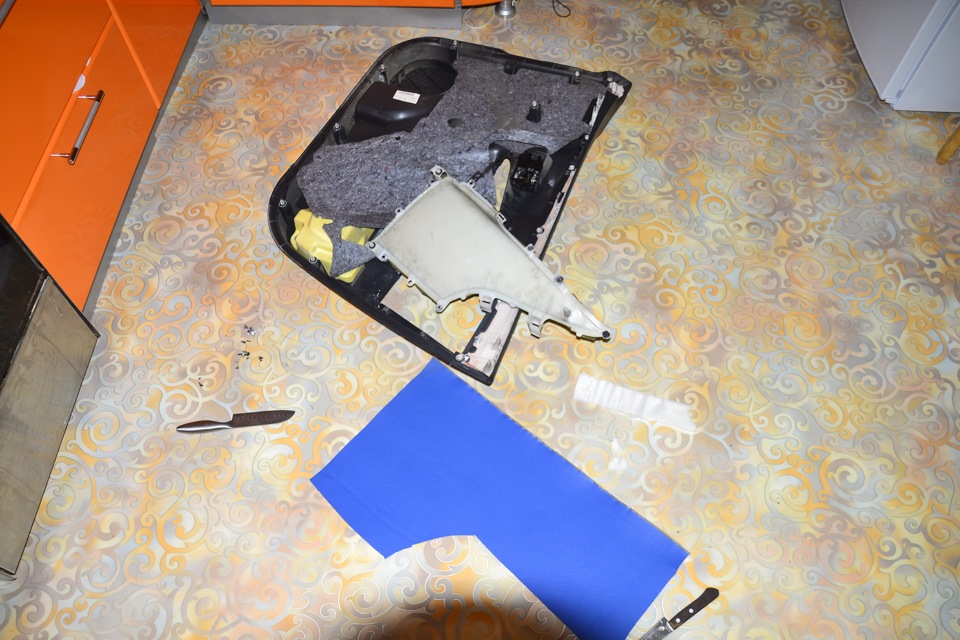

Далее пошёл домой и опять под пение Василия(попугай) приступил к демонтажу

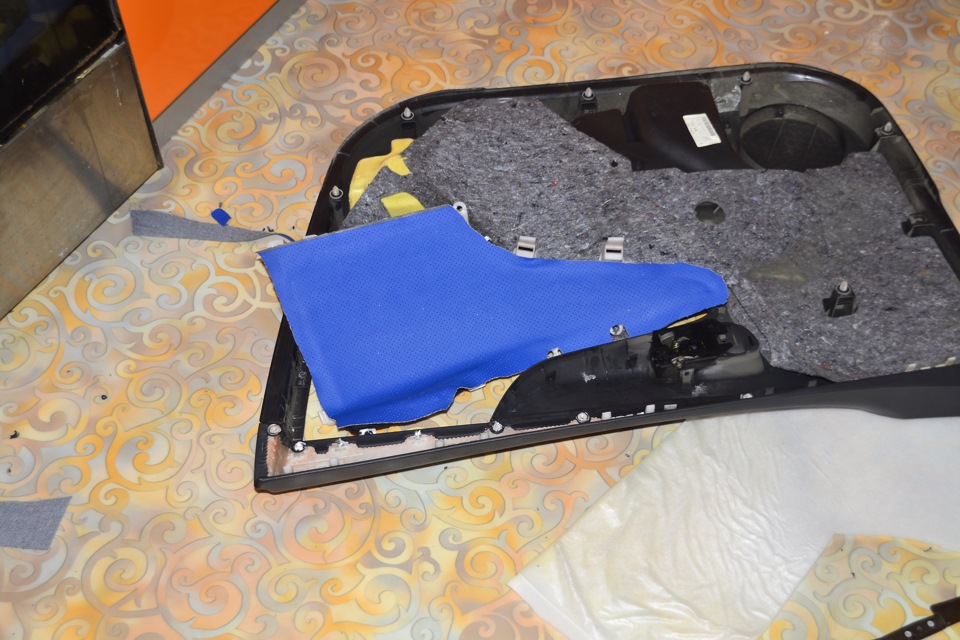

88клей я так и не нашёл… Что то быстро раскупают(продавец сказал что какой то ажиотаж а него…)

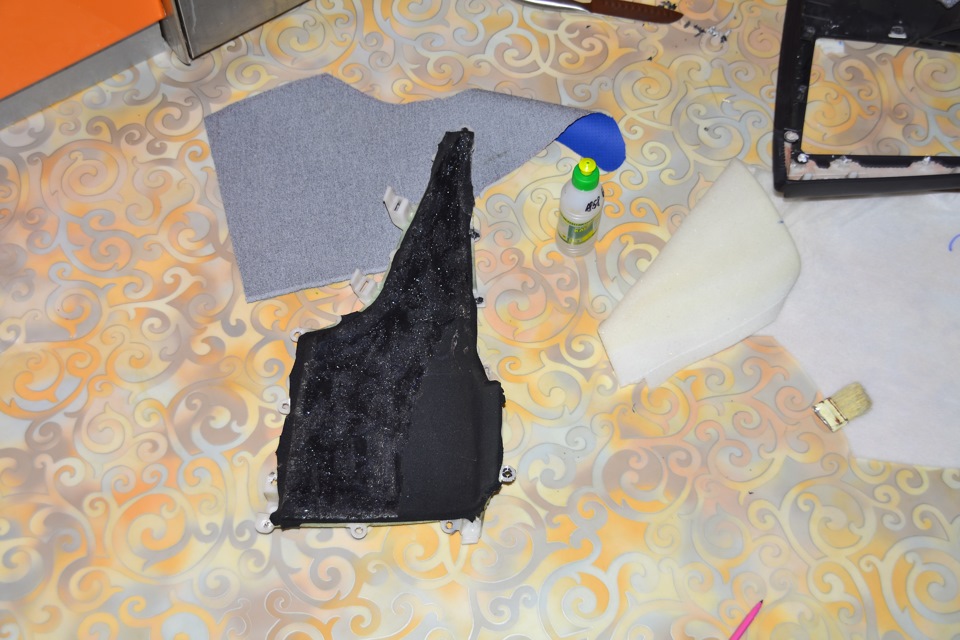

Попробовал моментом(тоже там 88написано😋) нифига…впитывается и кое как держит…ниочём вообщем!
Решил проверенным клеем приклеить(жидние гвозди)

Промазать полностью поверхность с загибами. Если будет много клея он вылезет через перфорацию! Будет некрасиво и потом придётся очищать поверхность…оч неудобно…

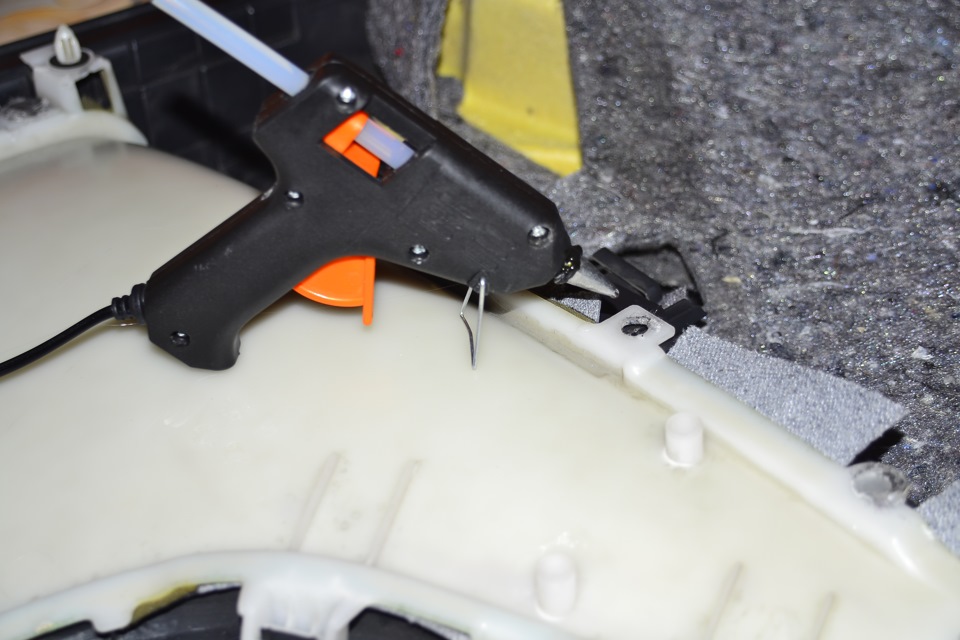

Далее запаял места крепления клеевым пистолетом

Когда вставлял и припаивал, подтягивал за края кожи что бы не было складок

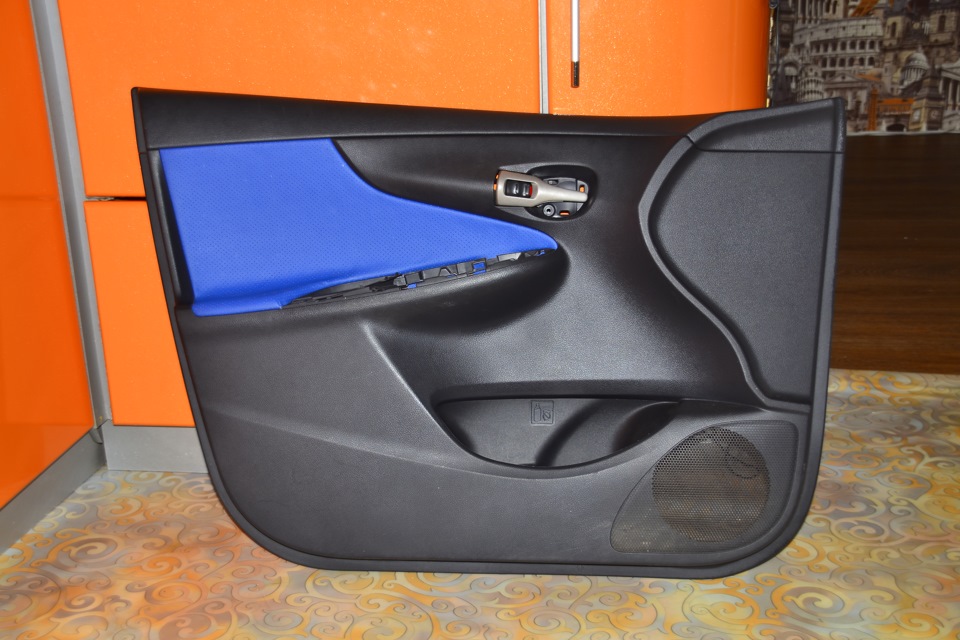

Вобщем получилось хорошо! Мне понравилось и ничего сложного нет!

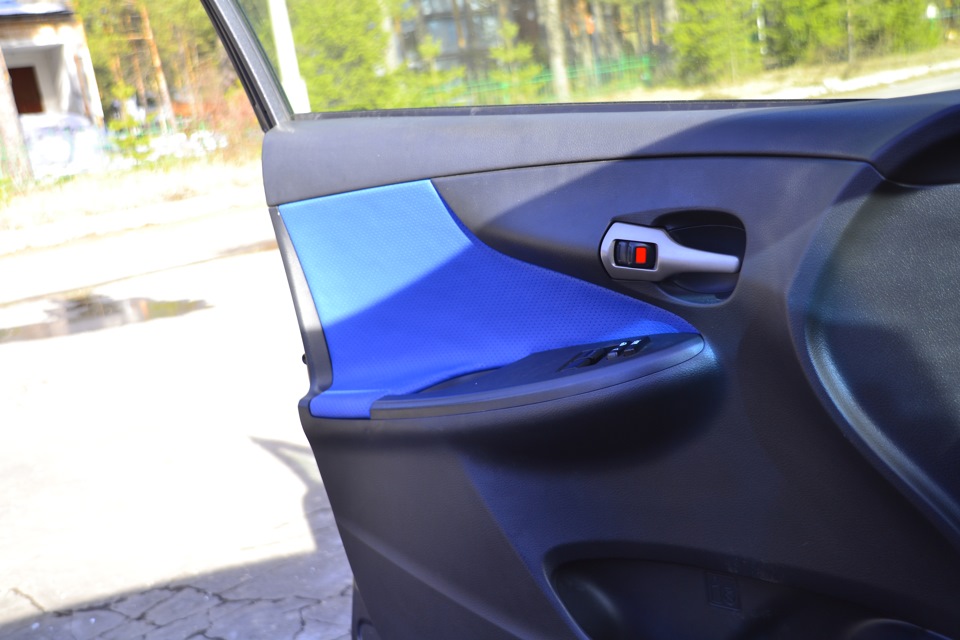

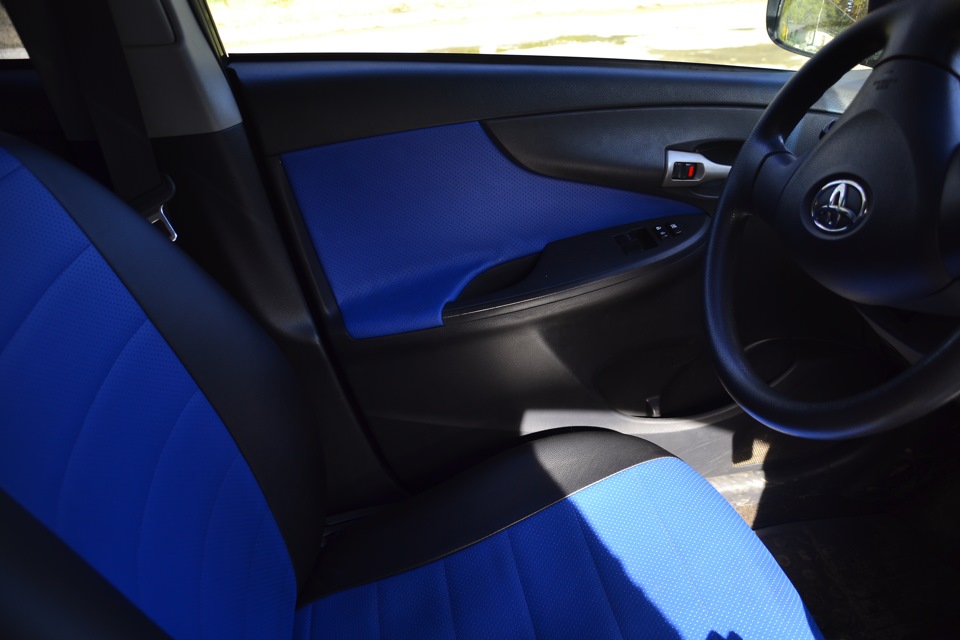

Вот так выглядит в машине
