обшивка дверей под динамики
Обшивки дверей «Люкс Ваз 2110-12″+крепления 16ых динамиков.
Здравствуйте.
В предыдущих записях рассказывал о множественной подготовке дверей и дверных карт (заглушки тех.отверстий, плафоны подсветки, блок управления ЭСП). Сегодня речь пойдет непосредственно об установке обшивок.
Скажу честно, что процесс установки «Люкс» карт был просто мучительный! Сами обшивки супер, но крепления… О проблемах слышал, готовился, примерял, но чтоб так:D
Во время спешных примерок не заметил серьезных заморочек. Расхождения были не велики, самый большой «разбег» креплений составлял около 4мм.
Если рассматривать штучные точки фиксации — это все мелочи. Но когда надо разом защелкнуть (все шесть пистонов), то миллиметровые перекосы выливаются в очень большие проблемы. Кстати с завода по 8 клипс на дверь, тут на всех картах меньше!
О процессе.
1) Выбор пистонов, клипс.
Их существует огромное количество, но ввиду особенностей креплений штатно подходят только «елочки» (1). Особенность: заводятся в отверстие.
Мне же нравились белые от приоры и желтые с ларгуса (2). Вначале пытался переделать под них крепления (пазы вместо отверстий).
Клипсы нацепил, но позже в процессе установки они не подошли. Оказалось, что кроме смещения вправо\влево и вверх\вниз есть косяк с длинной креплений (пластиковых площадок). Большая часть из них не прижимается к металлу и остается на расстоянии, не оставляя возможности защелкнутся клипсе (ларгуса или приоры).
Далее так называемые «евро пистоны»
Остановился на них. Отзывы о евро пистонах хорошие и не высокая цена.
Сделаны из нормальных материалов, в меру мягкие и не жесткие. Относительно других вариантов демонтируются с меньшим усилием, например от той же калины цепляются просто намертво (большой риск отломить с обшивки припаянные держатели).
2) Комплектующие для сборки.
Новые (штатные) внутренние бархотки и замена родным «грибкам» — кнопка выключения замка 21700-6105125-00 (Продавались комплектом, втулки 21700-6105129-00 не нужны). Проклеенные уголки задних дверей.
Облицовки на передние двери без отверстий и вставки в поручни. Старые исцарапанные ручки пришлось заменить на всех дверях.
3) О нюансах сборки.
С креплениями все ясно, там был полный коллапс. Кроме этого пришлось вернуть на место десяточные тяги блокировки замков, от приоры имеют другой изгиб и длину. Замки стояли с 2170 вместе с тягами!
Бархотки в целом защелкиваются нормально, с краю немного приподнимаются из за того что ложатся на кольцо вокруг кнопки (можно подрезать).
Ручки в нескольких местах сильно упираются, пришлось подрезать отверстие для плотного прижатия к карте.
Подвижные пластиковые части смазал Permatex white lithium grease, теперь при открывании дверей нет посторонних скрипящих звуков (ручки открытия дверей, тяги).
В остальном все хорошо)
Треугольники подошли на свои места.
Кроме креплений на клипсы есть 12 мест под саморезы, от них отказываться не стал. Лишняя фиксация не помешает! Куплены в хоз.товарах, покрасил в черный цвет. Родные винты оказались коротки.
Как я лепил обшивки под фронт.
Хочу с Вами поделиться проделанной работой по изготовлению и обтяжке обшивок под громкий фронт.
Инфы тут много, но все же может кому пригодится.
Что нам необходимо:
Обшивки 2 штуки.
Кольца 6 штук (делал сам)
Полиэфирная смола 2 кг.
Стеклоткань
Колготки (в моем случае)
Шпатлевка со стекловолокном 500г.
Шпатлевка заполняющая 500г.
Наждачная бумага зернистостью от 80 до 140
1 м.п. биэластика (т.е. кожзам.)
Банка 88 клея.
Фен строительный
Нож канцелярский
Терпение.
Ну и собственно процесс изготовления:

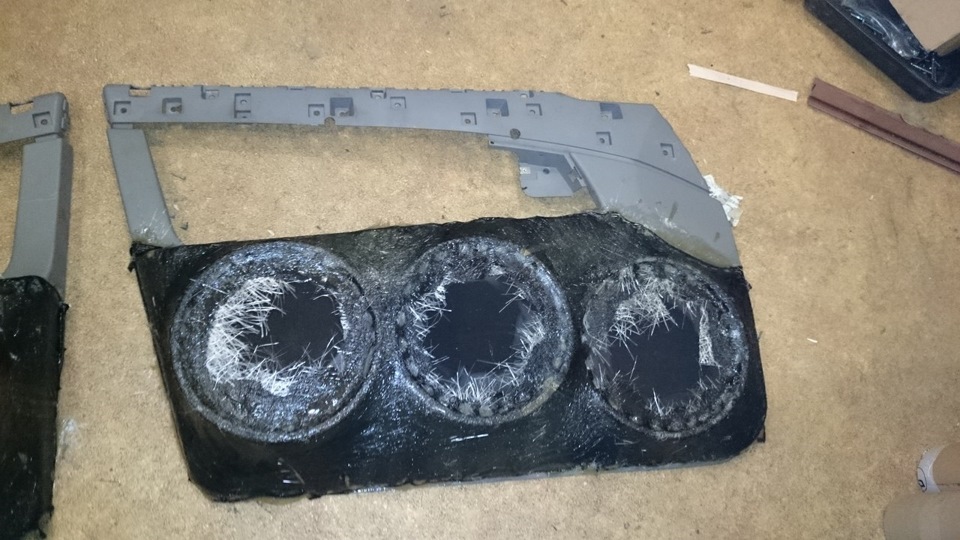

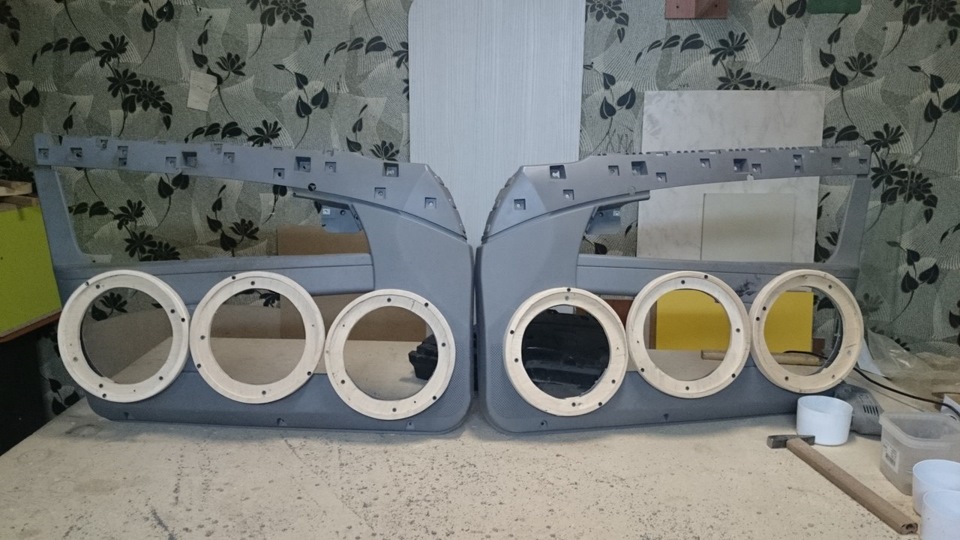

Вырезанные кольца приложили к обшивкам, выставили все как надо, прикрутили, вырезали отверстия под динамики.
Далее берем колготки (или лучше бифлекс) и придаем форму. После покрываем это все полиэфиркой.
Нарезаем стеклоткань на небольшие кусочки для удобства наложения.
После того как наши колготки высахли накладываем стеклоткань. Чем больше слоев тем крепче констукция.

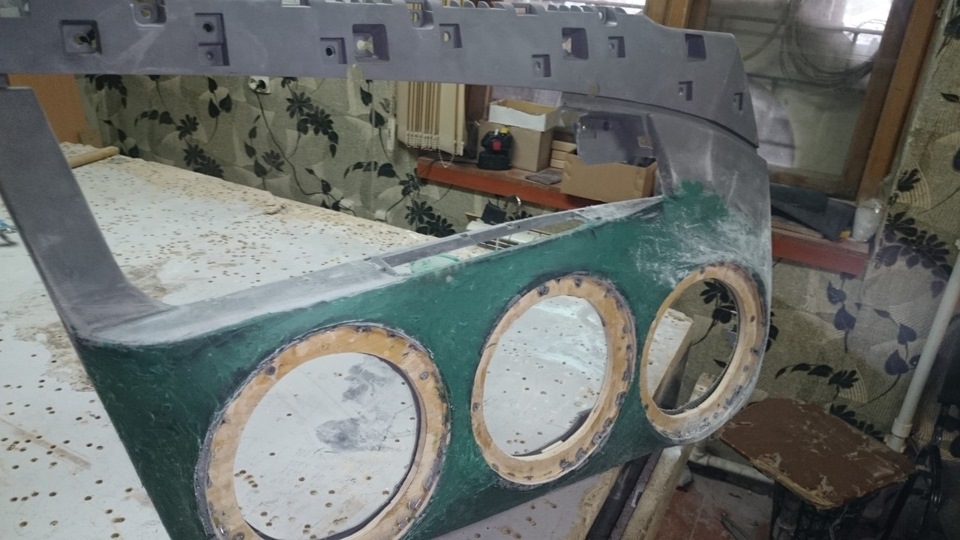

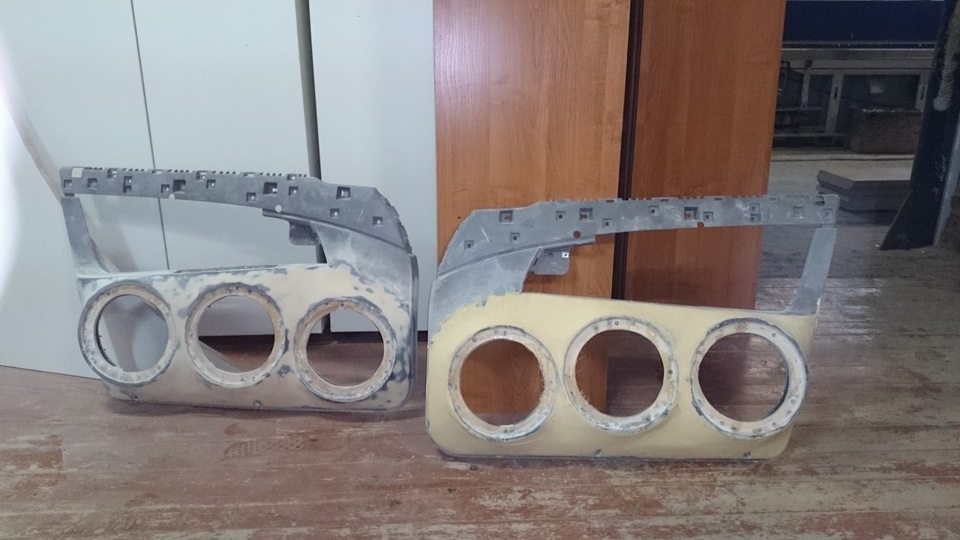

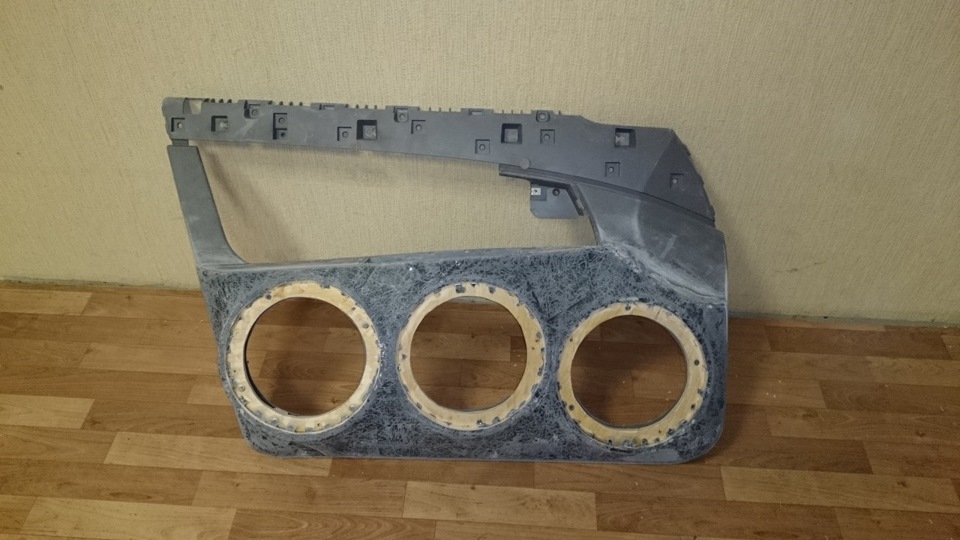

После высыхания начинаем шкурить.

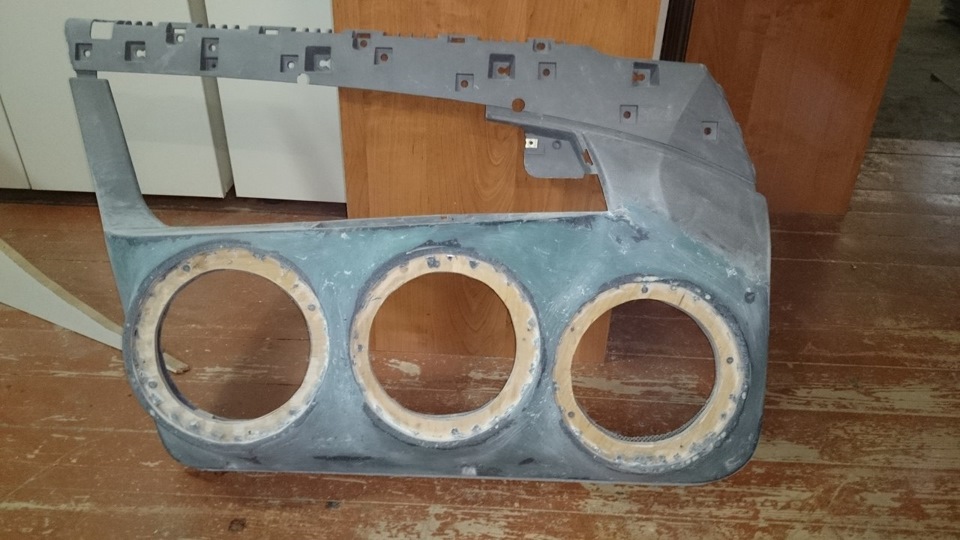

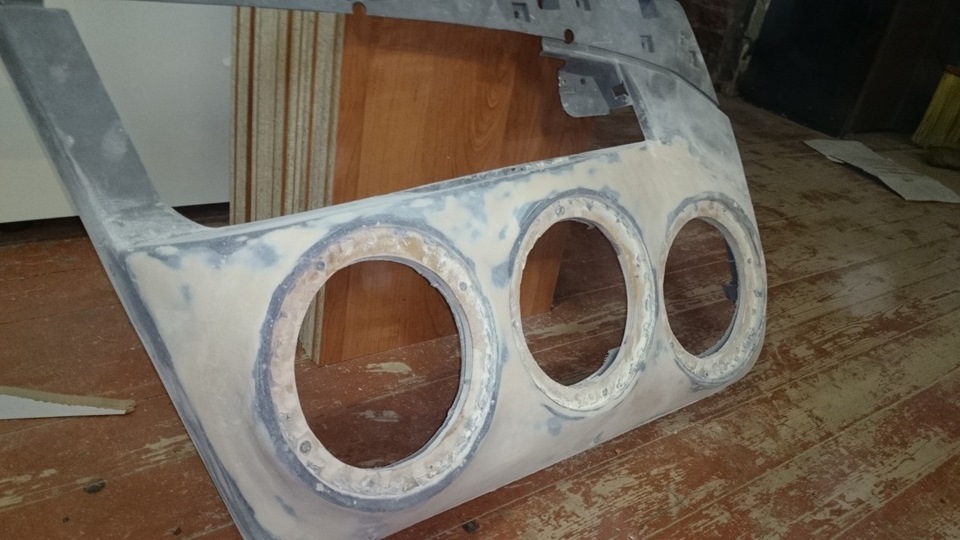

Далее было наложение шпатлевки со стекловолокном, шкурение. Наложение заполняющей шпатлевки и снова работа наждачкой.
Ну и итоговая примерка перед обтяжкой.
Далее пошел процесс перетяжки обшивок в кожзам.

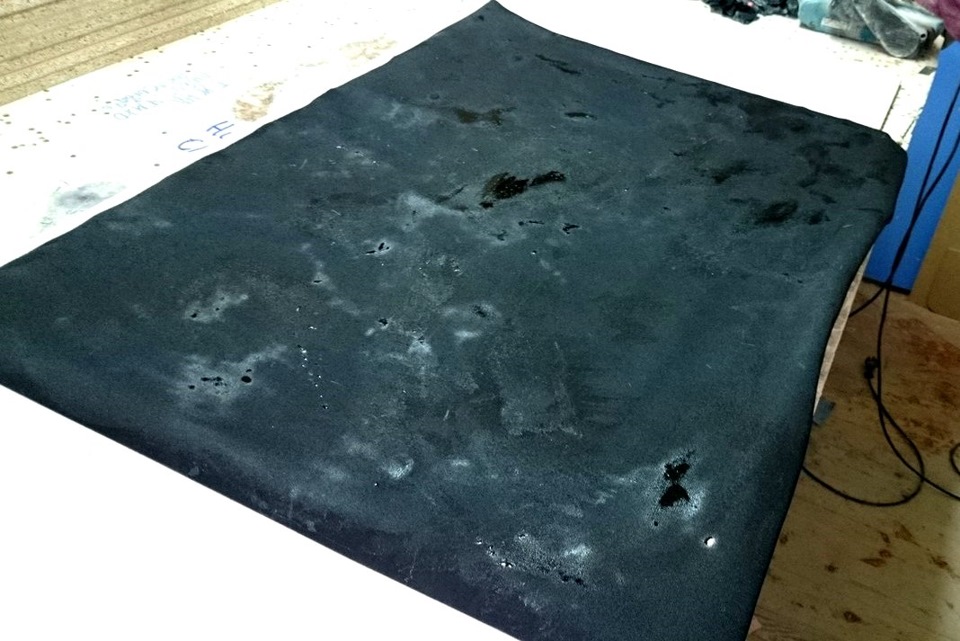

Берем кожзам отрезаем нужный размер, мажем клеем.
Тоже самое делаем с обшивкой.
Ждем минут 5-10 это в случае с 88 клеем, в друхих случаях нужно больше времени.
Проверить хватит ждать или нет, можно прикоснувшись к поверхности пальцами должно быть липким, но на пальцах не оставаться.
Ну а дальше накладываем материал на обшивку и начинаем разглаживать руками, и другими вспомогательными средствами в моем случае это была ручка от тумбочки и рукоятка шпателя))
Там где нужо было натянуть грел феном. Главное не прожечь.

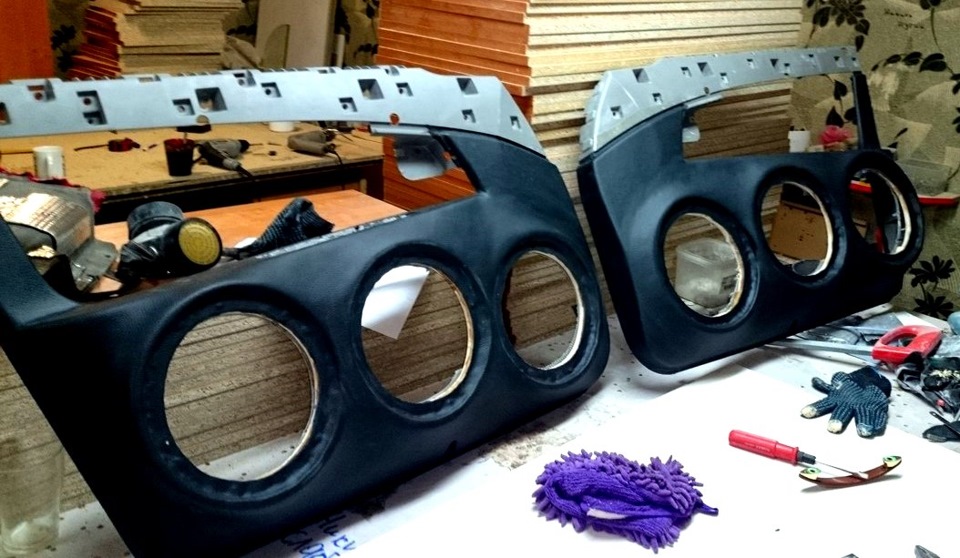

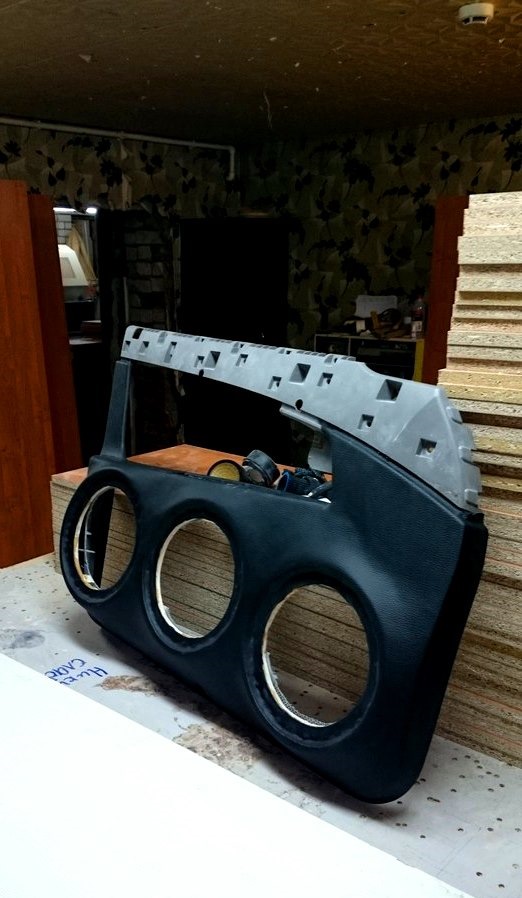

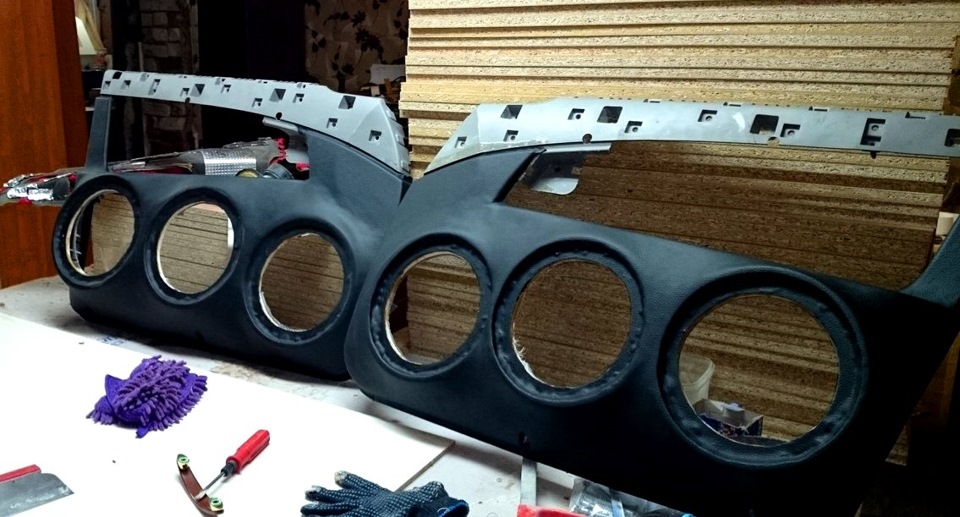

Ну и вот что у меня получилось.

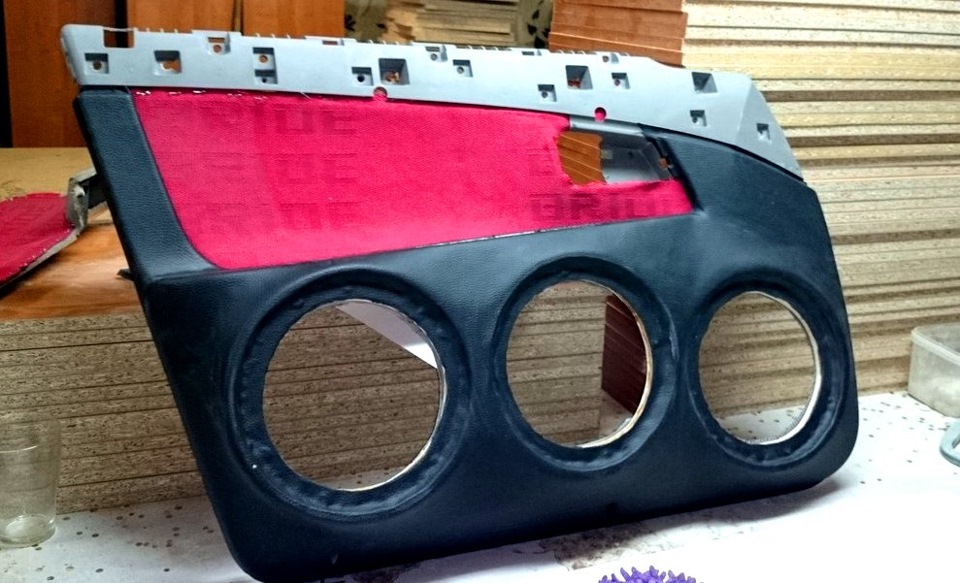

Ну и решил прикинуть вставку с тканью «БРИДЖ*Ы»
В принципе норм, но поставлю от родных обшивок темно-серые почти черные. Позже хочу обтянуть кожзамом с ромбовой прострочкой.
Что то вроде этого
Итого сколько нужно деревянных на изготовление обшивок для того чтобы было громко:
Обшивки достались за 6 литров сока))) цена на разборке 1000р.
Полиэфирка, стеклоткань и прочее около 1500р.
Биэлстик 1500р.
Клей 88 бесплатно. Но если покупать то примерно 300р.
Ну и мелкие расходы скажем 500р.
Итого: 4800р.
И это без покупки проставочных колец они стоят 400р за пару.
Ну и само собой это время которого надо достаточно много…
Всем этим занимался первый раз в жизни, так что критика приветствуется.
Полный цикл работ по аудиоподготовке дверей
После покупки новой машины занялся подготовкой дверей.
Вырезал фанерные элементы: закладные кольца, проставочные кольца и шпангоуты. Кольца просверлил, прошлифовал, поставил закладные гайки
На шпангоутах снял радиусы и тоже прошлифовал
Для защиты от гнили все детали искупал в пропитке для дерева
Для рассеивания излучения тыльной стороны диффузора динамика сделал рассеиватель «акустическая линза». На листовой резине разметил и вырезал кружочки
Склеил ступенчатые пирамидки
И ободрал до подходящей формы
Для того чтобы закрыть технологические отверстия взял алюминиевый лист толщиной
Завибрил обе стороны (для жесткости) и отформовал по месту установки
Кольца, шпангоут и Т-профиль для усиления внешней филенки вклеил в дверь
Внешнюю филенку завибрил тонкой STP Aero
Внутреннюю филенку — толстым STP Bimast Bomb
Обшивки разобрал и проклеил все стыки антискрипом. Там где обшивка не разбирается, но смещение деталей есть — пролил 88-м клеем
Вклеил на место рассеиватель
На обшивки первым слоем приклеил K-flex 10 мм
Вторым слоем STP Бипласт Premium 15 мм
Собрал все вместе. В итоге выглядит все практически OEM
После этих доработок АЧХ мидбаса из комплекта Focal 165 KR в диапазоне частот 20 Гц / 1 кГц изменилась следующим образом (зеленый АЧХ динамика до доработок двери, красный — после всех доработок)
Метки: аудиоподготовка дверей
Комментарии 103
интересно как ты закрепил обшивку при 25 мм толщины шумки?
Ну как… Одел на место, прижал и прикрутил. Шумка же не везде 25 мм. Например на выступающем кармане к-флекса нету и толщина шумки получается всего 15 мм легко сжимаемого бипласта. В остальных местах места хватает
Мое почтение по проделанной работе и результату!
красава, заморочился на славу)) Главное, чтобы это все себя оправдало 😉 А если по чесноку, после этого всего, чтобы сделать техпроцесс более-менее простым, чтобы оставил а чтобы убрал?
Еще раз прошел по своим же фото. Ничего убирать не стал бы.
Разве что вместо пропитки для дерева использовал бы ПВА для грунтовки фанеры и после грунтовки покрасил в черный все фанерные детали.
Хорошо постарался! Молодец!
Всё уже нашёл в бж)
Красавчик. Всё чётко и по делу. Как говорится с чувством с толком с расстановкой)
Вот только доделать малёха надо, убрать или просветлить штатную сетку, а то результат будет не полный и часть трудов пройдёт напрасно. Всё-таки много звука она съедает
Да штатную сетку нужно просветлить как минимум.
На предыдущей машине делал так www.drive2.ru/l/10540075/ Но вариант не самый удачный на мой взгляд. Нужно будет как-то иначе сделать
Это к тому что вылез горб на частотах 90 — 150 Гц?
Да, а после него провал даже относительно старого графика
Это да. Но к сожалению АЧХ не отражает звучание динамика. Поэтому несмотря на то что на графике горб, на слух звучание стало лучше. Почему так мне пока что непонятно — пытаюсь разобраться
Мое мнение потому что отдача в мидбассовом диапазоне возросла, т.к дин крепче сидит на месте.
Точно так! У меня такое же мнение
очень серьезно! отличная работа!
Серьезный подход! И выполнено классно! В закладки добавлю.
Вопрос по акустической линзе: на сколько эффективна и есть ли смысл ее ставить если голова штатная и усилок не используется?
У меня сейчас усилок не используется и динамики играют соответственно от магнитолы. Сейчас пишу текст про относительные изменения АЧХ после каждой из показанных доработок. Надеюсь к понедельнику будет готово и там можно будет увидеть иллюстрацию показывающую отличие АЧХ без линзы и с ней. Забегая вперед скажу что на АЧХ ее влияние видно слабо, а на слух очень заметно
На слух без линзы были заметные «бубнеж», а когда добавил линзу, то вроде как он пропал. Правда не умею я словами описывать звук…
Неплохой выбор акустики!
На слух без линзы были заметные «бубнеж», а когда добавил линзу, то вроде как он пропал. Правда не умею я словами описывать звук…
Неплохой выбор акустики!
Бубнеж — то есть речь не четкая, не внятная правильно?!
Бубнеж был на низких частотах, что-то в районе Гц так 90-100 или даже до 120-130. Речи там нету, в смысле голоса. Бубнеж в смысле у звука было слышно как бы послезвучие, такой «хвостик», а с добавлением линзы «хвостик» стал сильно короче и если не прислушиваться именно к этому моменту, то его как бы нет. Если заранее знать что нужно услышать, то слышно, хотя не исключаю эффект внушения
Все понял! Спасибо огромное что разъяснил!
У меня сейчас усилок не используется и динамики играют соответственно от магнитолы. Сейчас пишу текст про относительные изменения АЧХ после каждой из показанных доработок. Надеюсь к понедельнику будет готово и там можно будет увидеть иллюстрацию показывающую отличие АЧХ без линзы и с ней. Забегая вперед скажу что на АЧХ ее влияние видно слабо, а на слух очень заметно
Да что же вы только в замеры АЧХ уперлись? Это же всего лишь только один из параметров. Не знаю, как у спертраЛаба, у REW например, одновременно замеряются и искажения. Так вот, установка линзы, видна имено на этом графике, видно как снижаются искажения в диапазоне 80-200 Гц. А если пойти еще дальше, то желательно в верхнем противоположном миду углу наклеить лист шумопоглощающего материала, то получим еще большее чистую середину :).
искажения снимать не умею пока что. спасибо за подсказку, посмотрю что в этом плане умеет спектралаб
Спасибо! Приятно читать такие посты, особенно вместе с комментариями, познаёшь много нового и понимаешь, что знания бесконечны! Надеюсь на продолжение! Удачи!
Спасибо за теплые слова!
Надеюсь что ничего не помешает продолжению!
Работа конечно поражает своим объёмом и восхищает качеством! Но вот будет ли толку с неё столько же )
Будет ли столько же толку, неизвестно. Толк его же непонятно как мерить… Например по АЧХ видно что отдача динамика ниже 150 Гц поднялась почти на десяток Дб, неравномерность в диапазоне 80-100 Гц уменьшилась вдвое. Вроде как толк есть. А вот адекватен ли он вложенным усилиям — непонятно
А субъективно? 🙂 Как сами оцениваете?
Есть ощущение удовлетворения от проделанной работы?
Я однажды долго строил саб, а он потом «не заиграл» — вот было разочарование
Субъективно очень большое улучшение звучания дала вклейка усилителя и установка заглушек. Даже штатные динамики в таком оформлении стали звучать намного лучше. Даже закралась мысль что их вполне можно оставить в системе. Но Focal 165 KR уже куплен и не поставить его (хотя бы для пробы) неразумно. Остальные доработки не так сильно отражаются на звуке, но отличия тоже слышно. Я вот раньше думал что разницу я не смогу услышать, а оказывается что ее (разницу) очень даже слышно
И если установка Focal в голую дверь как-то не особо впечатлила звуком, то после доработок разница в звучании оказалась огромна.
Думается что подъем АЧХ в нижней части диапазона окажется полезен для сопряжения звука с сабом. А вообще работ по музыке еще очень много — проложить питание в багажник, поставить усилители, саб и настроить все это дело
Спасибо за ответ. как раз про усилитель двери было интересно узнать. стоит ли на него заморачиваться или нет — видимо стоит )
Именно усилитель на мой слабо образованный слух очень сильно влияет на импульсные характеристики динамика. Звук становится как бы более «собранным» особенно сильно это заметно на треках с резкими «атакующими» звуками. Если раньше звуки барабанной установки были как бы «размазанными», то теперь «размазанность» ушла. А стрельба и взрывы передаются ну очень реалистично. При этом не сказать что громкость как-то сильно подросла (хотя на АЧХ виден именно подъем)
Подскажите пожалуйста, мне для себя узнать.
В двери трубчатый усилитель, там две отливки, это сварка или герметик?
Это герметик. Внешняя филенка приклеена к усилителю
Спасибо большое, попробую приклеить гвоздями если так можно, хорошо что не варить
Пожалуйста! Только это… Гвоздями — это не клеем ли жидкие гвозди? Не стоит его использовать. Слишком жесткий после высыхания, а это место д.б. немного эластичным чтобы давать небольшую взаимную подвижность, т.к. температурные расширения у трубы и листа немного разные. Иначе есть риск что однажды в мороз или в жару на двери вылезет залом. На какой-то машине такое было, вроде бы первые кашкаи, когда зимой неожиданно для производителя случился мороз минус 27 градусов и на крышах 80% машин образовались заломы. Потом владельцев звали в сервис и бесплатно устраняли
Им и хотел( у меня в фокусе рейка, не труба, разницы думаю ни какой. Тогда даже и не представляю чем
Каким-нибудь эластичным после высыхания клеем. Если есть возможность купить уретановый клей герметик для вклейки стекол, (комплект для вклейки), то это самый лучший вариант. Если такой возможности нет, то уретановый клей Момент (желтый) или 88-й клей или им подобные. Правда в этом случае придется запастись терпением, т.к. эти клеи более жидкие и придется положить десяток (в лучшем случае) слоев
А стекольный клей имеется на работе вроде бы. Мпасибо, буду пробовать
Только не забудь перед тем как мазать клей пройти склеиваемые поверхности праймером, а то не дай бог плохо прилипнет
Постараюсь, но придется просто пролить его, слишком плотно прилегают части
Обшивки дверей под громкий фронт.
Привет всем, в этой записи я вам расскажу про изготовление своих дверных обшивок.
Изготовление обшивок я начал с похода в магазин за материалами для этого я купил:
— Лист фанеры толщиной 5мм;
— Лайкру;
— Полиэфирную смолу и отввердитель для неё;
— Стекломат;
— Кольца с утоплением под динамики;
— Шпатлевка;
— Наждачная бумага;
— Самоклящийся карпет.
Процесс изготовления:

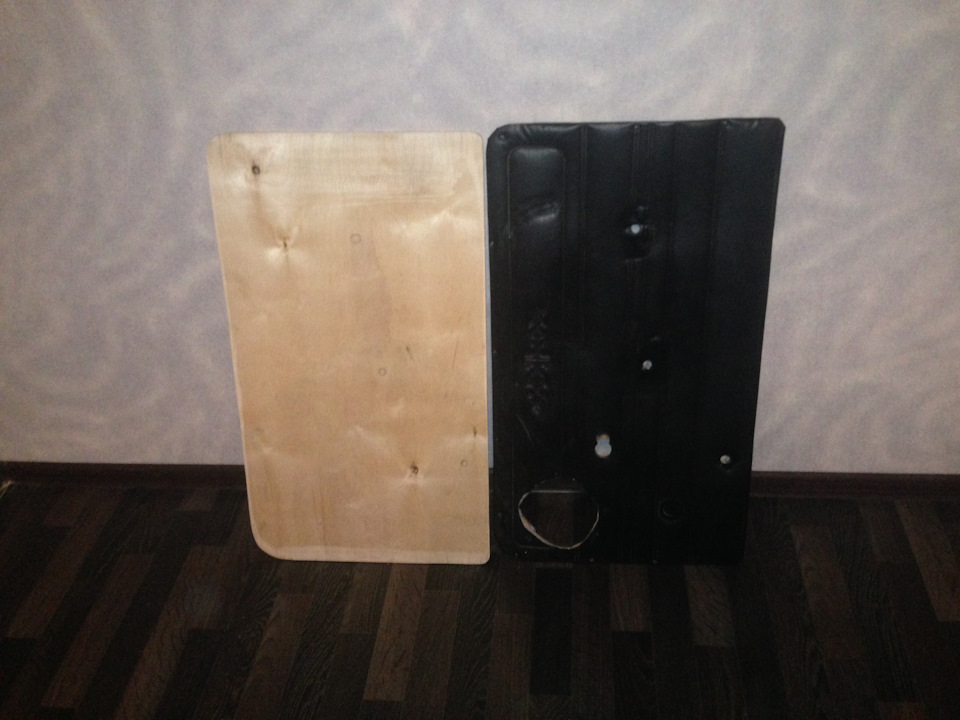

После покупки всего выше перечисленного, первым делом я снял старые обшивки дверей и обвел их контур на фанере. Вырезаем всё электро-лобзиком и получаем вот такой результат.

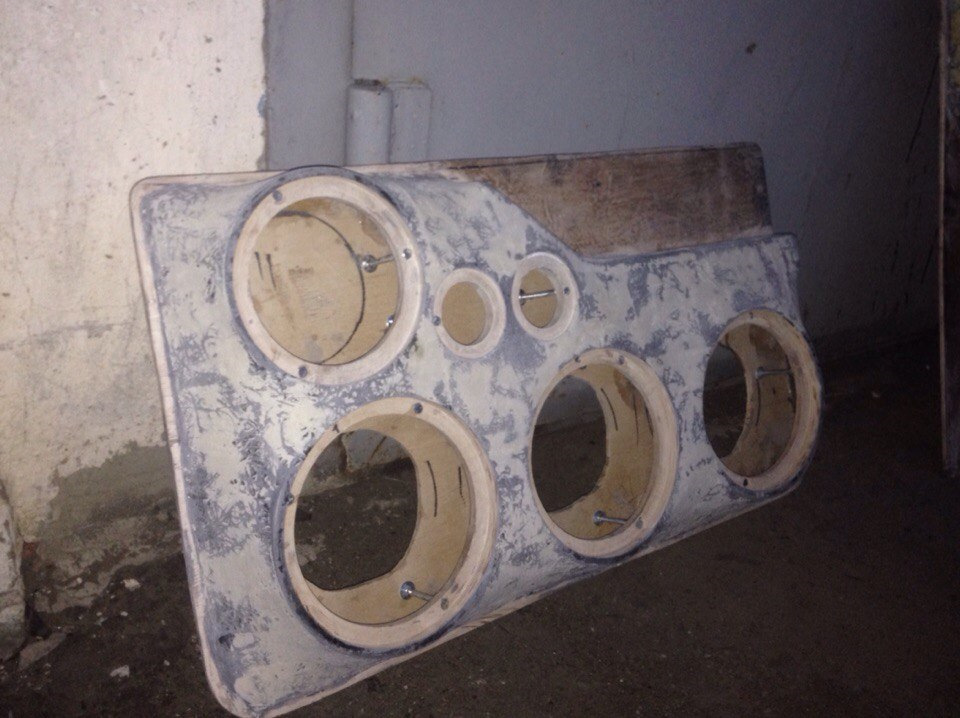

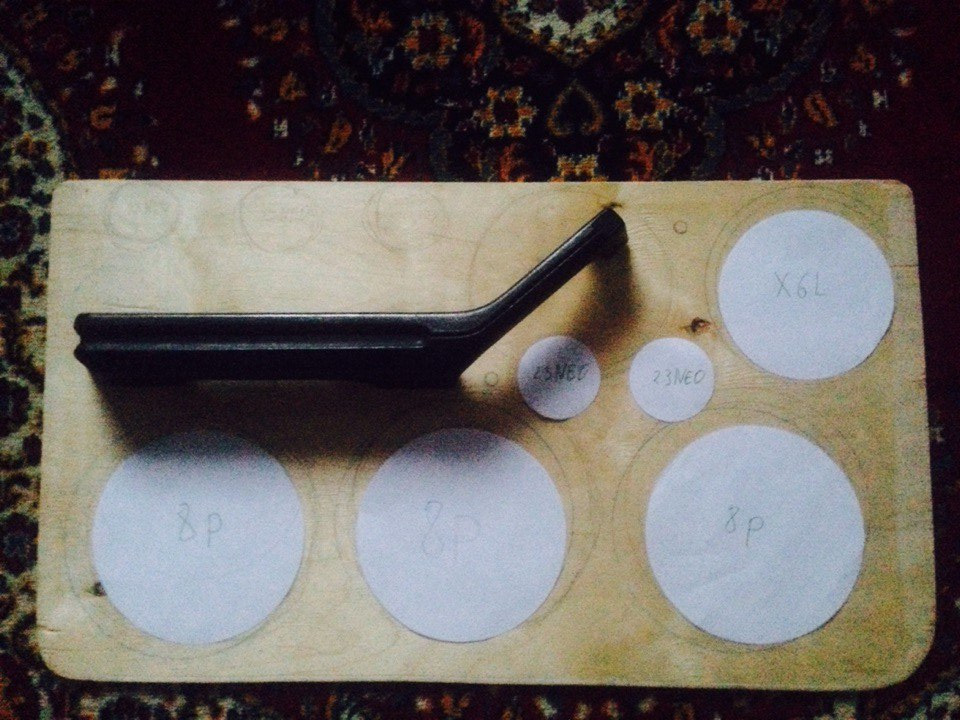

Когда наши новые обшивки уже были вырезаны, я начал думать как расположить на двери все динамики, их у меня было по 6 штук на одну дверь (3 пары мид-басов, 2 пары рупоров и 1 пара СЧ).
Остановился я всё вот на этом варианте, так как он был на мой взгляд самый правильный.

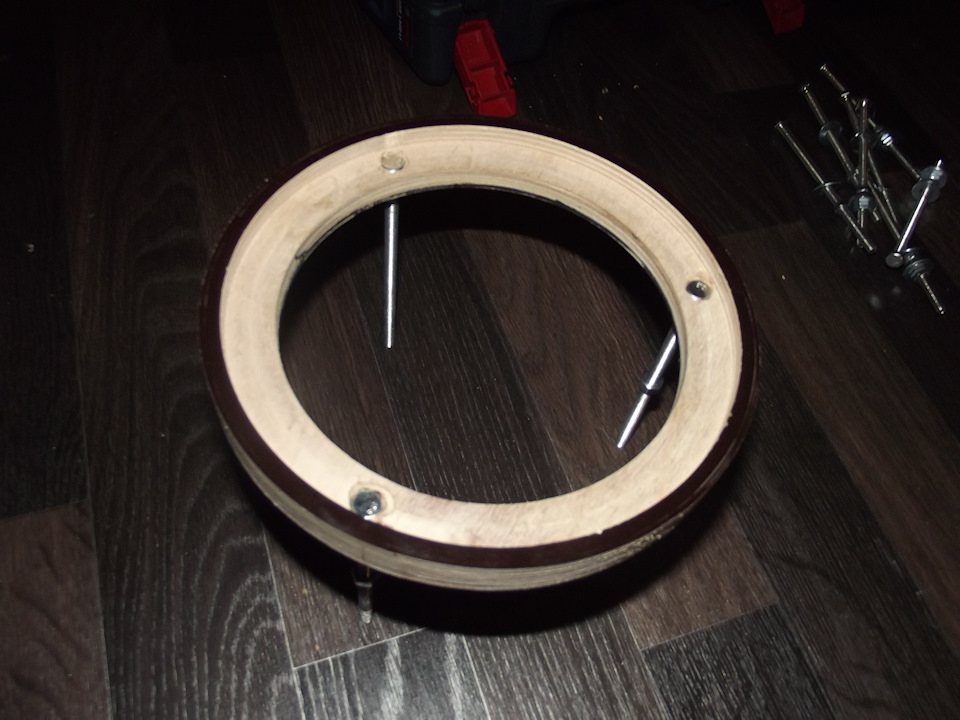

После того как расположил динамики, я начал крепить к кольцам болты.
А за тем эти уже готовые кольца крепим к самой фанере. Ручку я решил оставить стандартную, только немного перенести ее в сторону, прикрутив её тремя болтами.

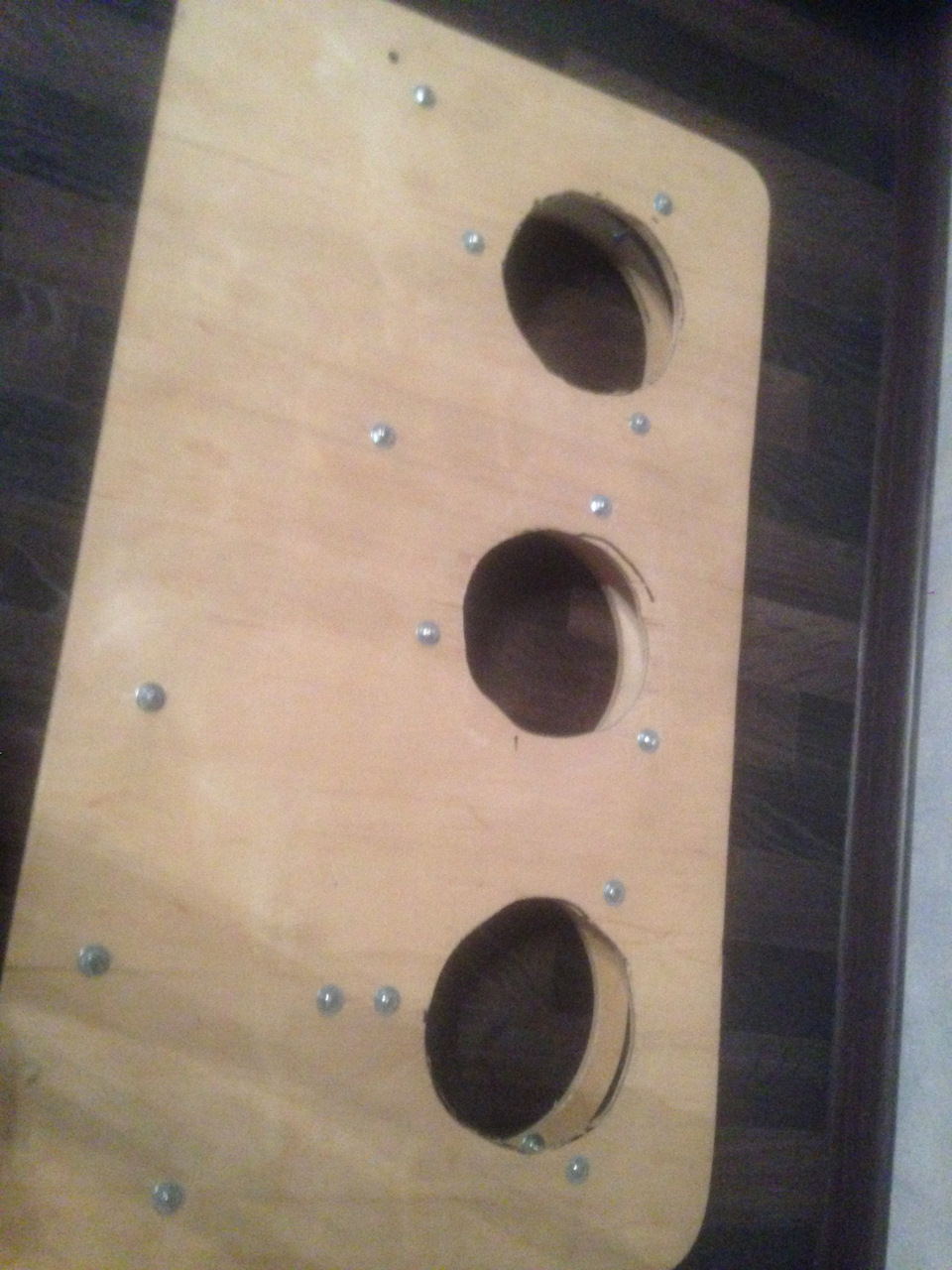

Под мид-бас я вырезал лобзиком отверстие, так как не умещались магниты, да и обьёма самих обшивок было мало.

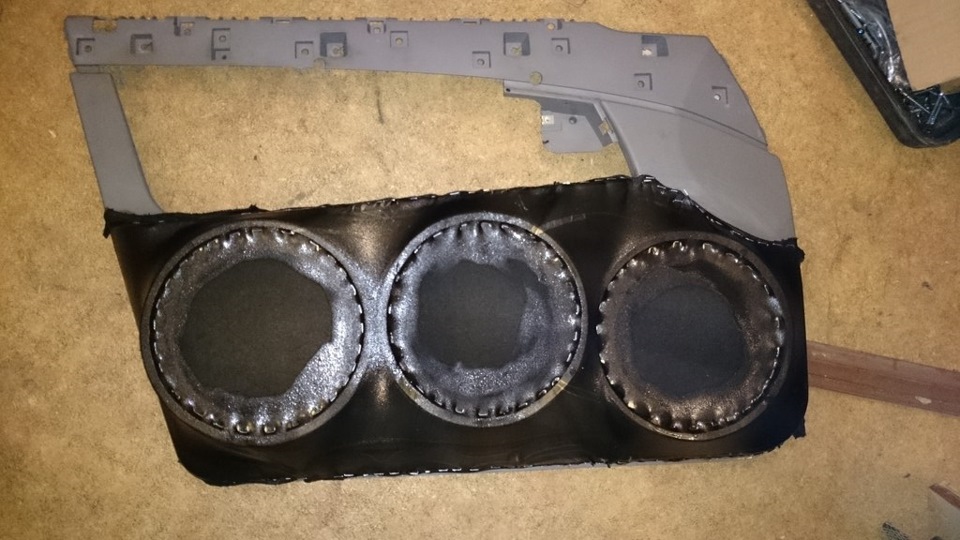

Затем я все это с помощью степлера обтянул лайкрой.
Следующим шагом нужно было покрыть лайкру полиэфирной смолой.

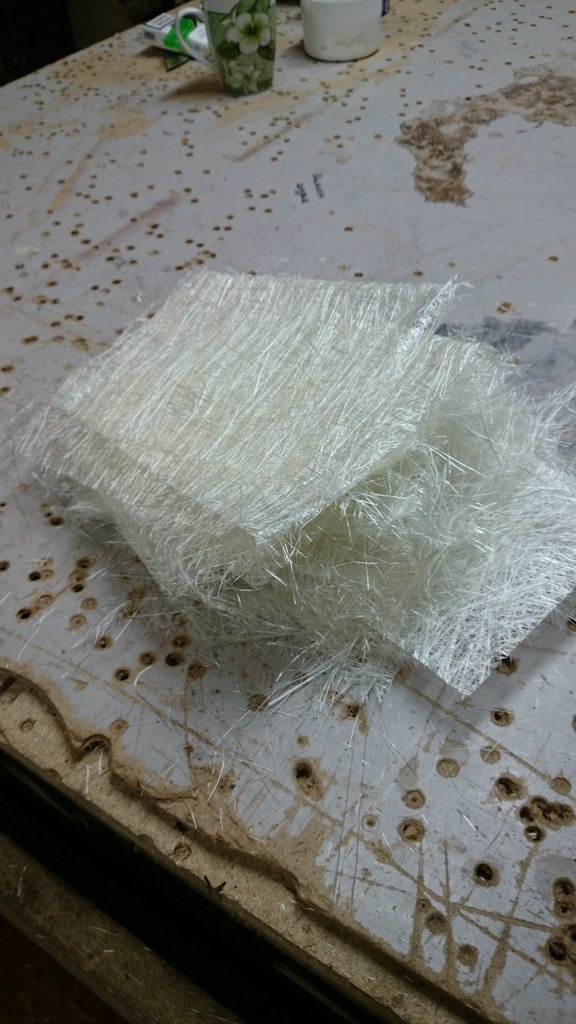

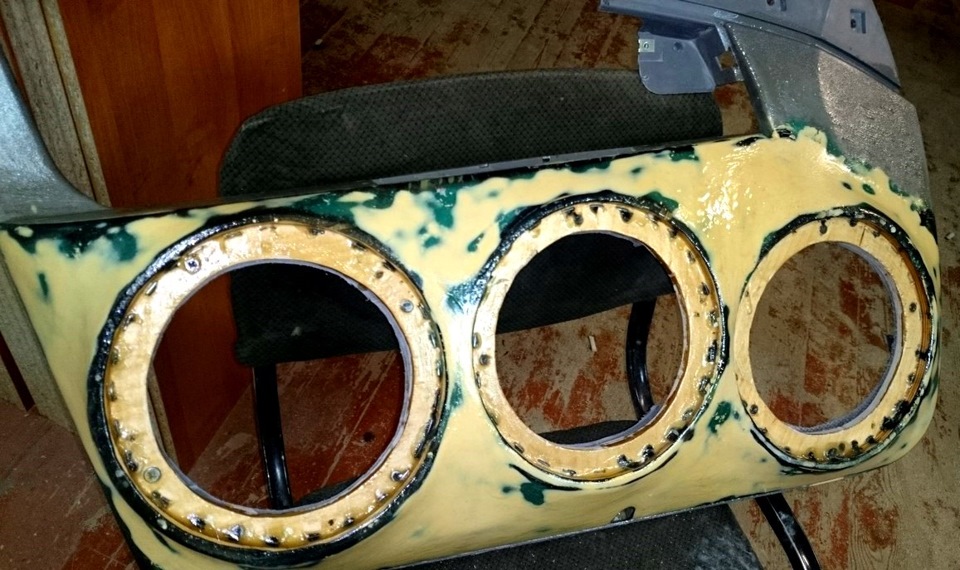

Потом после высыхания первого слоя полиэфирки, нарезаем стекломат на небольшие кусочки, и накладываем на нашу обшивку пропитывая их той же самой полиэфирной смолой, которую наносим кисточкой для удобства пропитки. И чем больше наносить таких слоев тем обшивка будет крепче, для своих обшивок я использовал два таких слоя.

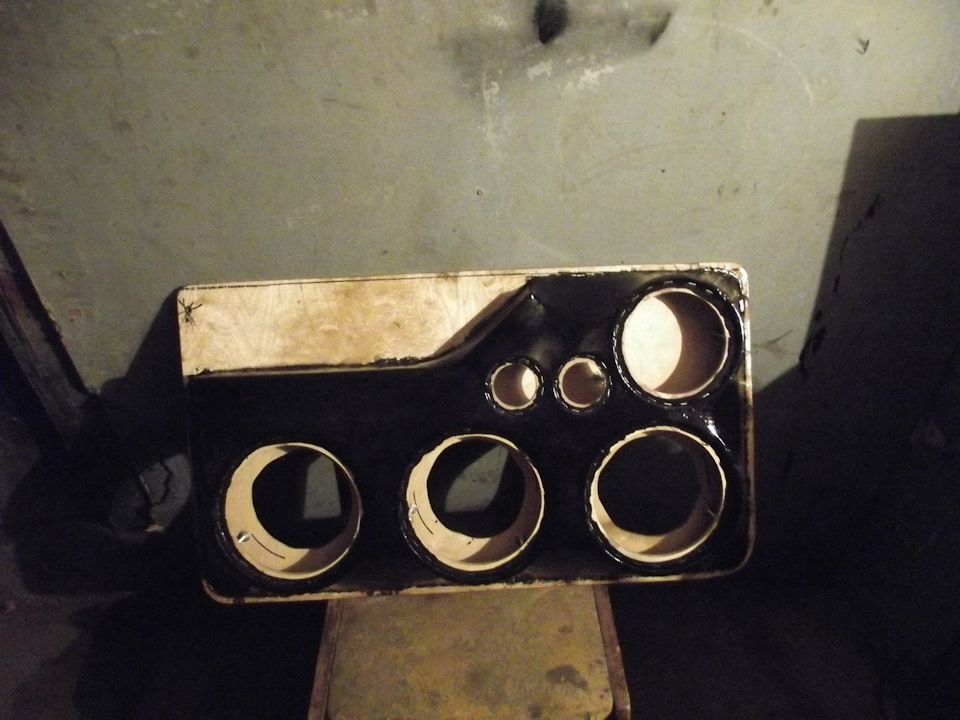

После полного высыхания начинаем шкурить обшивки и шпатлевать все неровности.
Завершающим этапом изготовления обшивок это была перетяжка самоклеящимся карпетом. Но только перед тем как начать им обтягивать нужно все тщательно обезжирить.

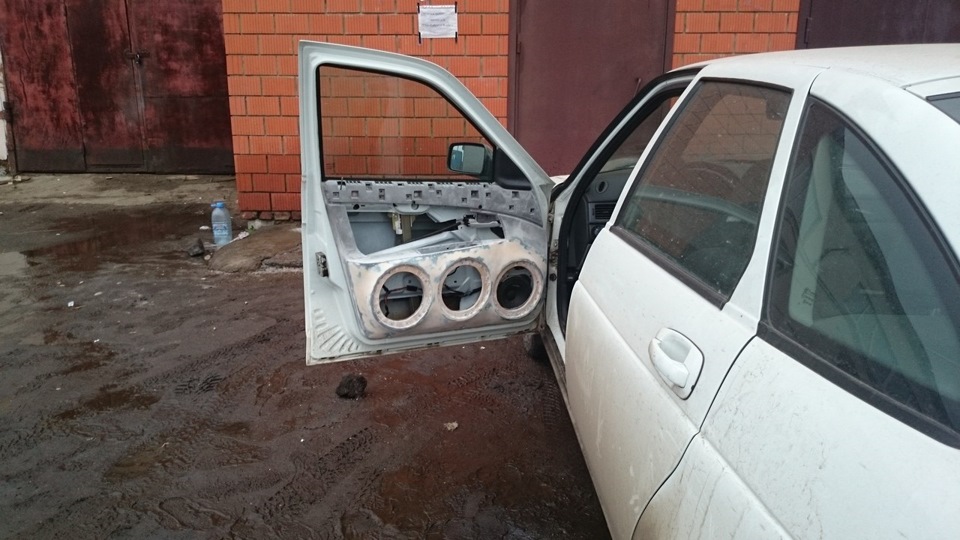

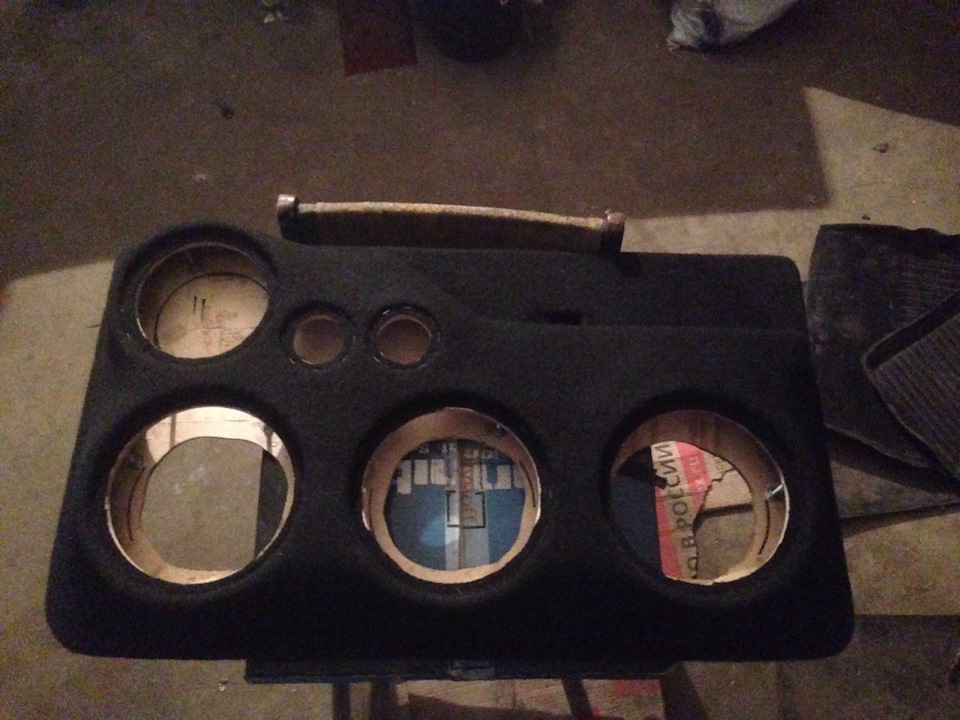

Ну и готовый результат установленных обшивок.
Строго не судите, занимался изготовлением обшивок первый раз))
