Содержание:

Технология PON

PON (Passive optical network) — технология пассивных оптических сетей.

Одна из главных задач, стоящих перед современными телекоммуникационными сетями доступа – так называемая проблема «последней мили», предоставление как можно большей полосы пропускания индивидуальным и корпоративным абонентам при минимальных затратах.

Суть технологии PON заключается в том, что между приемопередающим модулем центрального узла OLT (Optical line terminal) и удаленными абонентскими узлами ONT (Optical network terminal) создается полностью пассивная оптическая сеть, имеющая топологию дерева. В промежуточных узлах дерева размещаются пассивные оптические разветвители (сплиттеры) – компактные устройства, не требующие питания и обслуживания. Один приемопередающий модуль OLT позволяет передавать информацию множеству абонентских устройств ONT. Число ONT, подключенных к одному OLT, может быть настолько большим, насколько позволяет бюджет мощности и максимальная скорость приемопередающей аппаратуры.

Рис. 1. Архитектура PON сети

Для передачи прямого и обратного каналов используется одно оптическое волокно, полоса пропускания которого динамически распределяется между абонентами, или два волокна в случае резервирования. Нисходящий поток (downstream) от центрального узла к абонентам идет на длине волны 1490 нм и 1550 нм для видео. Восходящие потоки (upstream) от абонентов идут на длине волны 1310 нм с использованием протокола множественного доступа с временным разделением (TDMA).

Центральный узел PON может иметь сетевые интерфейсы ATM, SDH (STM-1), Gigabit Ethernet для подключения к магистральным сетям. Абонентский узел может предоставлять сервисные интерфейсы 10/100Base-TX, FXS (2, 4, 8 и 16 портов для подключения аналоговых ТА), E1, цифровое видео, ATM (E3, DS3, STM-1c).

Рис.2. Сравнение технологий

Тестирование PON сети

При тестировании сети PON оператора обычно волнуют два основных вопроса:

Для ответа на первый вопрос достаточно провести простые измерения с помощью оптического тестера. Второй вопрос более сложен и требует применения оптического рефлектометра (OTDR), а также определенного опыта расшифровки рефлектограмм.

Как правило, желательно, чтобы все необходимые измерения могли проводиться на работающей сети PON без отключения абонентов (кроме, возможно, тестируемого). Такое тестирование осуществляется на нерабочей длине волны с применением дополнительных устройств (волновых мультиплексоров DWDM, фильтров), чтобы излучение измерительной аппаратуры не вносило помех в полезный сигнал. Как уже упоминалось, в сети PON для прямого канала (от центра к абонентам) используется длина волны 1490 или 1550 нм (для видео), для обратного – 1310 нм. Для тестирования сети PON обычно используют длину волны 1625 нм.

Излучение измерительной аппаратуры (тестера, рефлектометра) вводится в волокно сразу после OLT с использованием волнового мультиплексора (DWDM). Это излучение способно вызвать помехи на оптическом приемнике абонентского устройства, поэтому перед каждым абонентским устройством ONT необходимо установить фильтр. Для того чтобы можно было проводить тестирование без отключения сети, волновой мультиплексор и фильтры должны быть стационарно включены в оптический тракт, (см. Рис. 3).

Рис. 3. Схема подключения волнового мультиплексора и фильтров к PON

Для измерения затухания в оптической линии между OLT и ONT используется оптический тестер на 1625 нм. Передатчик тестера подключается к свободному концу волнового мультиплексора на OLT. Приемник тестера подключается к свободному концу волокна перед фильтром, (см. Рис. 4).

Рис. 4. Измерение затухания с отключением абонентского устройства

Можно измерять затухание и без отключения абонентского устройства. Для этого на ONT нужно использовать не фильтр, а волновой мультиплексор, как на центральном узле, (см. Рис. 5).

Рис. 5. Измерение затухания без отключения абонентского устройства

Затухание на длине волны 1625 нм несколько выше, чем на 1550 и 1490 нм (в среднем на 10%). Поэтому тестирование затухания на длине волны 1625 нм дает оценку сверху для затухания на рабочих длинах волн. Если эта оценка укладывается в допустимый бюджет (23 дБ), то затухание на рабочих длинах волн заведомо удовлетворяет требованиям по бюджету. Если затухание на длине волны 1625 нм превышает допустимое значение, то для точного определения затухания на рабочих длинах волн необходимо провести перерасчет на основе паспорта оптического кабеля.

Измерение в PON с помощью оптического тестера позволяет получить реальное значение затухания на участке от OLT до ONT, но не дает ответа на вопрос, где находится проблемный участок, если это затухание оказалось выше ожидаемого (расчетного или опорного). Для локализации проблемного участка используется более сложное устройство – оптический рефлектометр (OTDR).

Рефлектометр с тестовым модулем на 1625 нм подключается к свободному концу волнового мультиплексора на OLT, (см. Рис. 6). Излучение рефлектометра распространяется по дереву PON и за счет отражения на препятствиях и обратного рассеивания в оптическом волокне частично поступает обратно на вход рефлектометра. Таким образом, снимается рефлектограмма дерева PON – график затухания в линии в зависимости от расстояния. Каждый пик или скачок затухания на этом графике соответствует определенному элементу сети, либо событию в волокне.

Рис. 6. Снятие рефлектограммы дерева PON

Методика тестирования сети PON с использованием рефлектометра заключается в следующем. После каждого изменения топологии сети (подключения нового абонента, замены сплиттера и т.п.) снимается опорная (эталонная) рефлектограмма, соответствующая нормальному состоянию сети. При обнаружении проблем в сети (например, если затухание, измеренное оптическим тестером, оказалось выше расчетного) снимается новая рефлектограмма, которая сравнивается с опорной. Новые события на рефлектограмме локализуют местоположение проблемного участка, (см. Рис. 7).

0.4 дБ/км, 0.5 дБ на коннектор

0.03 дБ на точку сварки

3.5 дБ на сплиттер 1:2

7.2 дБ на сплиттер 1:4

10.7 дБ на сплиттер 1:8

14.4 дБ на сплиттер 1:16

Рис. 7. Анализ новых событий на рефлектограмме.

С помощью рефлектометра можно вести мониторинг сети PON и обнаруживать деградации волокна еще до того, как возникнут проблемы. Для этого необходимо регулярно (например, раз в неделю) снимать рефлектограмму сети и сравнивать ее с опорной рефлектограммой. При появлении любых отклонений и тем более новых событий на рефлектограмме необходимо анализировать их возможные причины и при необходимости проводить адекватные профилактические мероприятия.

Основные преимущества технологии PON

Измерения в FTTx PON / GPON сетях

В процессе строительства сетей FTTx PON необходимо выполнять четыре основных измерения:

В процессе ввода в эксплуатацию сетей FTTx PON необходимо выполнять два основных измерения:

Источник

Технология PON. Разновидности PON

Одна из наиболее популярных оптических технологий для сетей доступа – PON (Passive Optical Network, пассивная оптическая сеть). Ее cуть – в построении сети доступа, имеющей большую пропускную способность при минимальных капитальных затратах. Данное решение предполагает создание разветвленной, преимущественно древовидной топологии сети без активных компонентов – на пассивных оптических разветвителях. Передача информации для всех пользователей происходит одновременно с временным разделением каналов от головной станции – оптического линейного терминала (Optical Line Terminal, OLT) до оконечных оптических сетевых блоков (Optical Network Unit, ONU). Прием-передача в обоих направлениях, как правило, производятся по одному оптическому волокну, однако на разных длинах волн. Длина волны, используемая в прямом потоке (то есть от абонента к станции), составляет 1310 нм, длина волны в обратном потоке (то есть от станции к абоненту) составляет 1490 нм либо 1550 нм. Оптическая мощность с выхода OLT делится в узлах сети (равномерно или неравномерно) так, чтобы на входе всех ONU уровень сигнала был приблизительно одинаков. Часто одну из длин волн (в основном 1550 нм) выделяют для передачи телевизионного сигнала всем абонентам. На станции в таком случае с целью объединения сигналов 1310 нм (голос, данные) и 1550 нм (видео) устанавливается оптический мультиплексор WDM. В целом возможно подключить до 32 (а в некоторых из разновидностей – до 64) абонентов при максимальной 20-километровой дальности связи.

Преимущества применения технологии PON в сетях доступа

Разновидности PON

Разновидности PON в первую очередь различаются базовым протоколом передачи:

BPON (Broadband PON)

IEEE 802.3ah/ IEEE 802.3av

В середине 90-х годов была разработана первая технология – APON. Ее базой была передача информации в ячейках структуры ATM со служебными данными. В таком случае скорость передачи прямого и обратного потоков обеспечивалась: симметричный режим – по 155 Мбит/с, либо ассиметричный режим – 622 Мбит/с в прямом потоке и 155 Мбит/с в обратном потоке. Во избежание наложения поступающих от разных абонентов данных OLT на каждый ONU направляло служебные сообщения, содержащие разрешение на отправку данных. Сейчас APON в первоначальном своем виде почти не используется.

Новый стандарт – BPON – появился с дальнейшим совершенствованием технологии PON. В данном стандарте скорости прямого и обратного потоков в симметричном режиме доведены до 622 Мбит/с либо 1244 Мбит/с, в асимметричном – 622 Мбит/с. Возможна передача 3 основных типов информации (голоса, видео, данных), для потока видео при этом выделена длина волны 1550 нм. Стандарт BPON позволяет организовывать динамическое распределение полосы среди отдельных абонентов. С разработкой более высокоскоростной технологии – GPON стандарт BPON в экономическом плане практически утратил смысл.

Разработка в 2000 году нового стандарта – EPON – была предопределена успешным применением технологии Ethernet в локальных сетях и построением на основе них оптических сетей доступа. Рассчитаны такие сети на передачу информации при скоростях прямого и обратного потоков 1 Гбит/с на основе IP-протокола для 16 (либо 32) абонентов. Из-за скорости передачи в Гбит/с различные источники часто употребляют название GEPON (Gigabit Ethernet PON), также относящееся к стандарту IEEE 802.3ah. В таких системах дальность передачи достигает 20 км. Используемая для прямого потока длина волны – 1490 нм, для видео – 1550 нм. Длина волны обратного потока – 1310 нм. Во избежание конфликтов между сигналами обратного потока используется специальный протокол управления множеством узлов (MPCP, Multi-Point Control Protocol). В GEPON поддерживается операция обмена информацией между пользователями (bridging).

Для крупных операторов, строящих большие разветвленные сети с системами резервирования, наиболее удачна технология GPON. Она наследует линейку APON – BPON, однако с большей скоростью передачи – 1244 Мбит/с и 2488 Мбит/с – в ассиметричном режиме, 1244 Мбит/с – в симметричном. В основе – базовый протокол SDH (точнее, протокол GFP) со всеми его достоинствами и недостатками. Возможно подключить до 32 (либо 64) абонентов на расстоянии до 20 км(возможно расширение до 60 км). Технология GPON поддерживает как трафик ATM, так и IP, а также речь, видео (инкапсулированные в кадры GEM – GPON Encapsulated Method) и SDH. Сеть в синхронном режиме работает с постоянной длительностью кадра. Высокая эффективность полосы пропускания обеспечивается линейным кодом NRZ со скремблированием. Единственный серьезный недостаток GPON – высокая стоимость оборудования.

Характеристики трех видов PON приведены в таблице:

Источник

Технология TWDM-PON — перспективы развития

Технология PON на сегодняшний день является самой перспективной для предоставления услуг связи физическим лицам, юридическим лицам — в данном случае речь может идти о малом и среднем бизнесе, а также для операторов сотовой связи в рамках организации последней мили. В связи с широким спектром применения пассивных оптических сетей при создании Next-gen PON основной упор был сделан на более высокую пропускную способность сети передачи.

Существуют две основных направления развития PON — EPON сети и GPON сети.

Последней ступенью эволюции GPON-сетей является технология TWDM PON — Time Wavelength Division Multiplexing Passive Optical Networking, пассивные оптические сети с временным и частотным (спектральным) мультиплексированием.

Технология TWDM-PON использует для организации дуплексных каналов связи четыре пары длин волн в различных спектральных диапазонах. Для формирования потоков upstream используются длины волн (λ₁-λ₄), для downstream (λ₅–λ₈).

В системах TWDM PON для передачи потоков может быть использовано три частотных диапазона:

Передача сигналов TWDM PON в диапазонах С-band и С+L-band позволяет использовать оптические усилители EDFA для увеличения оптического бюджета трассы.

Кроме бо′льшего количества длин волн, используемых для формирования потоков up/downstream, TWDM PON предполагает использование перестраиваемых оптических передатчиков (tunable Tx) и селективных оптических приемников (selective Rx) в станционном и оконечном оборудовании (OLT и ONU/ONT). Использование перестраиваемых компонентов позволяет масштабировать, перестраивать сеть TWDM PON на аппаратном уровне без необходимости физически перестраивать сеть передачи.

TWDM PON позволяет кроме гибкой настройки волн производить тонкую настройку скорости передачи в рамках одного канала. Поддерживаются как симметричные по скорости передачи каналы связи 10G/10G и 2.5G/2.5G, так и несимметричные 10G/2.5G.

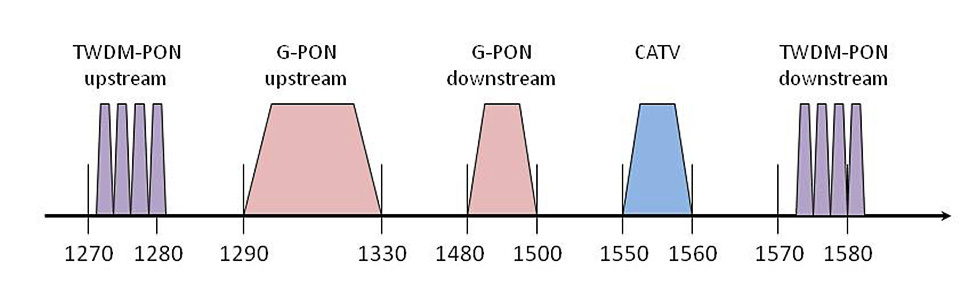

В сетях TWDM PON используют диапазоны длин волн — XG-PON диапазон, С-band диапазон и С+L-band диапазон.

Частотный план полностью повторяет рабочие диапазоны XG-PON: 1270-1280 нм для upstream и 1570-1580 нм для downstream. Использование данного частотного плана позволяет организовывать передачу в рамках одной сети: TWDM PON, GPON, CATV.

В данной частотной сетке невозможно использование оптических усилителей EDFA, в связи с этим максимальный оптический бюджет системы составляет 33 дБ.

Использование XG-PON-диапазона оправдано при необходимости встраивать новые каналы передачи в существующую систему GPON+CATV без необходимости увеличивать оптический бюджет трассы.

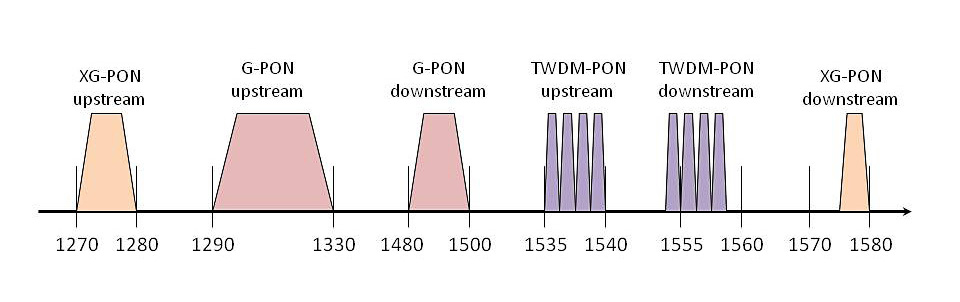

С-band-диапазон

В данном случае частотный план представляет собой стандартный С-band-диапазон: 1535-1540 нм для upstream и 1553-1558 нм для downstream. Использование такого частотного плана позволяет организовывать передачу в рамках одной сети:TWDM PON, GPON, XG-PON.

За счет использования длин волн из С-band-диапазона появляется возможность использовать стандартные оптические усилители EDFA для DWDM-сетей с рабочим диапазоном 1529-1561 нм. Использование EDFA позволяет увеличить максимальный оптический бюджет системы до значения в 38 дБ.

Оптические усилители устанавливаются на стороне головной станции, что позволяет не менять существующей архитектуры сети и не вводить в пассивную сеть дополнительные энергозависимые элементы.

Минусом использования данного частотного плана является его несовместимость с существующей сетью CATV.

С+L-band-диапазон

Данный частотный план предполагает использование Red-диапазона или С-minus Band 1535-1540 нм для upstream и L-minus Band 1570-1580 нм для downstream. Использование этого частотного плана позволяет организовывать передачу в рамках одной сети: TWDM PON, GPON, CATV.

Использование данного частотного плана позволяет рассчитывать на оптический бюджет до 38 дБ и одновременную передачу сигналов PON и CATV. Однако система TWDM PON на С+L-band-диапазоне имеет свои особенности, главной из которых является необходимость использования L-band-усилителей для downstream. В настоящий момент EDFA L-band диапазона мало востребованы, так как С-band полностью удовлетворяет потребности телекоммуникационного рынка.

Если сравнить существующие системы GPON с технологией TWDM PON, такие как GPON и XG PON1, то можно выделить как минимум три отличительные особенности, по которым технология TWDM является более перспективной:

Источник

Какие длины волн используются при передаче полезного сигнала в pon

Но на самом деле ситуация не так плоха, как кажется, ведь человек – животное очень своеобразное и живёт везде, в том числе и за городом. Сёла, посёлки, деревни – клиентов предостаточно, и все хотят (в сравнении с мобильными или спутниковыми аналогами) быстрый, качественный и относительно дешёвый интернет (а также телевидение и телефон, и, желательно, в одной коробке). Проблемами подключения таких клиентов является удалённость их от основных коммутационных узлов и, как следствие, дороговизна подключения и серьёзные проблемы с поддержкой сетевой инфраструктуры удалённого района в рабочем состоянии.

Многими провайдерами была предпринята попытка применить уже устоявшуюся модель FTTH (Fiber To The Home) «городского типа» для обеспечения пользователей своими услугами – кидаем многоволоконный кабель, ставим активное оборудование – всё работает. Только дорого, неудобно и боязно – промежуточное оборудование стоит где попало, омываемое дождями, ветрами, съедаемое насекомыми и засиженное птицами. Кроме того, активное сетевое оборудование подвержено влиянию двух факторов, которые не подвержены никакой статистике и логике: грозы и любители попользоваться кусачками. И всё бы удобно решалось строительством служебных помещений, но дорого, проблемно (со стороны бюрократии) и не всегда возможно. И тут на сцену сетестроения вышла альтернативная технология PON, дремавшая до поры до времени на полках.

PON (англ. Passive Optical Network – пассивная оптическая сеть) – это быстроразвивающаяся, наиболее перспективная технология широкополосного мультисервисного множественного доступа по оптическому волокну, использующая волновое разделение трактов приема/передачи и позволяющая реализовать одноволоконную древовидную топологию «точка-многоточка» без использования активных сетевых элементов в узлах разветвления. Другими словами, мало волокон, отсутствие промежуточного активного оборудования, нулевое (ну, почти нулевое) влияние погодных условий, удобная WDM система передачи данных от «фабрики по производству интернета» к клиенту и обратно по одному волокну. Активное оборудование в этой сети имеется только на стороне провайдера (в чистой, сухой и прохладной серверной стойке) и на стороне абонента (на чердаке, в прихожей, на старом-добром столбе и проч.). Идеально как для удалённых малонаселенных пунктов, так и для городского частного сектора.

1.2 Виды PON.

Ещё во времена, когда все силы лучших умов наших соотечественников были направлены на «распил» Сверхдержавы, группой из нескольких европейских телекоммуникационных компаний был создан консорциум для реализации идеи множественного доступа по одному волокну, получивший название FSAN (Full Service Access Network). Целью FSAN была разработка общих рекомендаций и требований к оборудованию PON для того, чтобы производители оборудования и операторы могли сосуществовать вместе на конкурентном рынке систем доступа PON. Итогом работы FSAN стал ряд стандартов PON:

APON (ATM Passive Optical Network);

BPON (Broadband PON);

EPON/GEPON (Ethernet PON);

10GEPON (10 Gigabit Ethernet PON);

APON и BPON морально устарели еще при рождении, GPON не слишком развит из-за высокой (относительно GEPON) стоимости, а также из-за органического нежелания многих работать со скоростями 2.5G, 10GEPON пока находится в стадии разработки/отладки/испытаний. Есть еще EPON, который уже тоже никому не интересен (100Mbps сейчас хватит разве что для десятка пользователей, а оборудование по цене не сильно отличается от старшего собрата GEPON). В итоге остаётся только GEPON, который на сегодняшний день соответствует требованиям большинства провайдеров для подключения удалённых абонентов (скорость передачи «туда» и «обратно» составляет 1Gbps, при этом, на одном волокне могут находиться до 64 оконечных устройств сети).

1.3 Принцип действия GEPON.

Как уже писалось выше, GEPON – полноценная сеть, построенная на пассивных оптических составляющих на всём протяжении от провайдера к абоненту.

На стороне провайдера устанавливается OLT (англ. Optical Linear Terminal – Оптический Линейный Терминал) – L2 свитч со всеми вытекающими отсюда функциональными возможностями, имеющий Uplink порты (для подключения себя любимого к L3 роутеру) и Downlink порты (для клиентских нужд). OLT от орденоносного китайского производителя BDCOM, например, имеет 2 оптических гигабитных Uplink порта, 2 «комбо» гигабитных Uplink порта (2 оптических + 2 медных), и 4 гигабитных Downlink PON порта. Управление OLT производится как через терминальный порт, так и с помощью всеми любимых протоколов типа SNMP, SSH и TELNET.

Рисунок 1 – Принципиальная схема включения PON

Стоимость лазерных GEPON приёмо-передатчиков достаточно высокая по отношению к их Ethernet-собратьям, и не случайно: они очень мощные. Оптический бюджет GEPON-системы (разность между мощностью излучателя и предельной чувствительностью приёмника) около 30дБ (для ONU этот показатель находится в диапазоне 25-30дБ, для OLT – 32-37дБ)! Этого бюджета хватит на то, чтобы «пробить» более 100 км стандартного оптического волокна! Однако, PON-деревья в глубину достигают обычно 10-15 км, имея предел по глубине в районе 20км. Связано это с тем, что делители вносят в линию огромное затухание (от 3-х до 22-х дБ), обеспечивая ветвление и экономя волокно.

Стоит отметить, что стандарт GEPON несколько отличается от привычного всем Ethernet структурой кадра, поэтому «не-GEPON» устройства в сети PON работать не будут. Мало того, стандарт IEEE 802.3ah был принят относительно недавно, и почти никто из производителей не соответствует ему на 100% (да многие и не особо хотят). В силу этого, отсутствует полная кросс-платформенная совместимость оборудования (например, OLT от ZYXEL не будет работать с ONU от HUAWEI, или OLT от HUAWEI не будет раскрывать весь свой потенциал при работе с ONU от BDCOM).

Следует отдельно рассмотреть технологию обмена данными между ONU и OLT:

Рисунок 2 – Распределение временных промежутков между ONU

Стандартные Ethernet кадры в PON немного модифицируются под специфику работы в разделяемой по принципу TDM среде, однако, OLT модифицирует выходящие пакеты так, что на выходе из PON получается стандартный Ethernet поток. В обратном направлении ситуация аналогичная. Структура стандартного Ethernet кадра (IEEE 802.3), PON кадра (IEEE P802.3ah) и управляющего кадра IEEE P802.3ah представлена ниже (Рисунок 3):

Рисунок 3 – Сравнение полей кадров IEEE 802.3 и IEEE P802.3ah

Преамбула стандартного кадра Ethernet (Рисунок 3а), модифицируется добавлением нескольких служебных полей (Рисунок 3б):

При выходе кадра из сети GEPON преамбула кадра преобразуется к стандартному виду – тег ликвидируется. Например, в прямом потоке OLT модифицирует преамбулу каждого входящего в PON кадра 802.3, в частности, в преамбулу добавляется специальный тег LLID. Этот тег извлекается соответствующим подуровнем на ONU, где происходит восстановление преамбулы. Узел ONU в нормальном режиме работы, т.е. когда уже зарегистрирован, обрабатывает только те кадры, в преамбуле которых идентификатор LLID совпадает с собственным LLID. Остальные поля кадра EPON совпадают с полями стандартного кадра Ethernet:

Более подробную информацию о логической работе PON можно получить на http://book.itep.ru.

OLT и ONU обеспечивают инкапсулирование данных в модифицированные Ethernet кадры стандарта IEEE P802.3ah, при этом используется канальное кодирование 8B/10B (8 пользовательских бит преобразуются в 10 канальных).

Окончательный алгоритм работы сети PON после настройки выглядит следующим образом:
— ONU «слушает линию»;
— OLT получает пакет стандарта IEEE 802.3 от вышестоящего устройства и модифицирует его под стандарт IEEE P802.3ah;
— OLT отсылает пакет конкретному адресату (ONU);
— Все ONU получают пакет, но только адресат оставляет его себе – остальные пакет отбрасывают;
— ONU модифицирует пакет стандарта IEEE P802.3ah под стандарт IEEE 802.3 и отдаёт его клиентскому ПК;
— ONU с клиентского ПК, модифицирует их из стандарта IEEE 802.3 под стандарт IEEE P802.3ah и буферизирует;
— OLT разрешает передачу данных конкретной ONU;
— ONU вещает определённое количество времени, а затем замолкает и снова «слушает» линию;
— OLT получает от ONU пакет стандарта IEEE P802.3ah, модифицирует его под стандарт IEEE 802.3, после чего передаёт его вышестоящему устройству.

Алгоритм работы сети PON по преобразованию пакетов из одного стандарта в другой можно представить следующим образом (Рисунок 4):

Рисунок 4 – Алгоритм работы PON по преобразованию пакетов

1.4 Сравнение PON с классической FTTH схемой подключения абонентов.

В классическом FTTH для подключения, например, 256 абонентов в частном секторе необходимо 256 оптических волокон. 256 волокон – это много очень толстых и дорогих кабелей, а также целый мешок проблем, связанных с их прокладкой, коммутацией и прочей невыносимой рутиной.

Для того, чтобы по этим волокнам «ходил» траффик, нужно N свитчей: N-1 свитчей доступа (к ним будут подсоединяться абоненты) и один для агрегации траффика со свитчей доступа. Для решения текущей задачи, например, известных всем D-Link DES 3200-28F нужно 11 штук (это на доступ), D-Link DGS 3120-24SC нужен один (это на агрегацию). Добавьте ко всему этому SFP модули, медиаконвертеры, а также проблемы с питанием всех этих устройств (а вы как думали?!), размещением (да-да, под крышей, в тепле и сухости!) и администрированием – и головная боль уже не проходит.

А теперь представьте всё это не в городских условиях (где любой чердак – это почти серверная, а любой подвал – тихая гавань для вывода оптики), а в суровых условиях частного сектора (без вездесущих силовых линий, без развитой канализационной инфраструктуры, без свободных помещений под размещение активного оборудования)! А если посчитать, сколько волокна лежит мёртвым грузом (вывели одно волокно из 8-миволоконного кабеля, отправили его до абонента, а дальше это волокно используется не чаще, чем происходят солнечные затмения) – становится грустно и руки опускаются.

При использовании GEPON для этой же задачи необходимо всего 4 волокна, один OLT c SFP модулями (8 штук, из них 4 на Ethernet UpLink, 4 на PON DownLink), 256 ONU (по одной каждому клиенту, питаются они прямо от клиентской розетки и все счастливы), а также набор сплиттеров и PON-боксы (или муфты) для работы с кабелем и размещением в них этих самых сплиттеров, а иногда и самих ONU. Работа администратора будет сводиться только к управлению OLT’ом (ONU логически являются «продолжением» GEPON-портов OLT). Питание – только на стороне абонента и в серверной. Всё проще, не правда ли?

Кроме того, следует учитывать тот факт, что на уже построенной схеме PON легко и просто запустить аналоговое TV (Рисунок 5):

Рисунок 5 – Применение PON в качестве среды для использования CATV

Итак, положительные стороны PON:

В тоже время, при рассмотрении технологии GEPON, нужно учесть и ее особенности, особенно в сравнении с линиями «точка-точка»: разделяемая между абонентами полоса пропускания (общая среда может не подойти клиенту с точки зрения безопасности), пассивные сплиттеры затрудняют диагностику оптической линии, возможно влияние неисправности оборудования одного абонента на работу остальных, меньшая выгода в случае реализации на этапе строительства.

Рисунок 2 – Распределение временных промежутков между ONU

Стандартные Ethernet кадры в PON немного модифицируются под специфику работы в разделяемой по принципу TDM среде, однако, OLT модифицирует выходящие пакеты так, что на выходе из PON получается стандартный Ethernet поток. В обратном направлении ситуация аналогичная. Структура стандартного Ethernet кадра ( IEEE 802.3), PON кадра ( IEEE P 802.3 ah ) и управляющего кадра IEEE P 802.3 ah представлена ниже (Рисунок 3):
