Плоская кровля
Сегодня дома с плоской кровлей считаются модным направлением индивидуального домостроения.
Виды плоских кровель
Плоская кровля — это надежное практичное решение. В отличие от скатной, плоскую кровлю можно не только использовать по прямому назначению — для защиты от холода, ветра и осадков, — но и загорать на ней, устроить зону отдыха, развести сад и даже организовать парковку автомобиля, короче говоря — эксплуатировать. Поэтому плоские кровли подразделяют на неэксплуатируемые и эксплуатируемые. Это один принцип классификации. Второй исходит из расположения элементов конструкции кровли или кровельного «пирога», основными составляющими которого служат несущее основание, теплоизоляция и гидроизоляция. Соответственно, плоские кровли бывают:
традиционными, где гидроизоляция располагается над теплоизоляцией и часто служит финишным слоем;
инверсионными, где, наоборот, утеплитель плоской кровли находится сверху гидроизоляции.
Инверсионные кровли чаще всего бывают эксплуатируемыми.
Третий принцип классификации плоских кровель исходит из способа закрепления конструкционных элементов и разделяет их на:
балластные, где элементы кровли удерживаются под тяжестью пригрузочного слоя или балласта — обычно щебня, гальки или гравия.
Есть еще один принцип классификации плоских кровель: по типу основания (бетонное или из профилированного листа), но применять профлист для кровель жилых домов непрактично, поэтому данную конструкцию мы не рассматриваем.
Конструкция плоской кровли
Любая плоская кровля включает в себя следующие конструктивные элементы:
основание: в индивидуальном строительстве чаще всего используется монолитная железобетонная плита или пустотные железобетонные плиты перекрытия;
пароизоляция: чаще всего полиэтилен толщиной не менее 200 мкм;
разделительные и защитные прослойки из геотекстиля;
гидроизоляция: в традиционном варианте это финишный слой кровли. Для этих целей рекомендуем надежную ПВХ-мембрану PLASTFOIL ® ;
крепеж, обычно механический. В балластной кровле конструктивные элементы фиксируются с помощью пригрузочного слоя, см. выше.
Также к перечисленным составляющим могут добавляться уклонообразующие элементы (стяжки и иные устройства для создания уклона). Эксплуатируемая кровля еще дополняется слоями, необходимыми по функциональному назначению. Для оборудования на плоской кровле зоны отдыха, связанной с присутствием людей, целесообразно финишное покрытие, удобное для хождения. Например, при выборе тротуарной плитки требуются еще слои щебня и крупнофракционного песка. Керамогранитную плитку нужно «посадить» на армированную цементно-песчаную стяжку. Для обустройства «зеленых» кровель под финишным растительным слоем должны быть питательный слой (субстрат), противокорневой и дренажный слои.
Конструктивные решения основных видов плоских кровель представлены на схемах.
Конструкция традиционной кровли с применением эффективной теплоизоляции ПЕНОПЛЭКС ® и надежной гидроизоляционной полимерной мембраны PLASTFOIL ® :
Конструкция балластной кровли с применением эффективной теплоизоляции ПЕНОПЛЭКС ® и надежной гидроизоляционной полимерной мембраны PLASTFOIL ® :
Конструкция инверсионной «зеленой» кровли с применением эффективной теплоизоляции ПЕНОПЛЭКС ® и надежной гидроизоляционной полимерной мембраны PLASTFOIL ® :
Монтаж плоской кровли
Разберем основные этапы монтажа на примере традиционной механически закрепляемой кровли
Важно помнить, чтобы кровля имела уклон для стекания воды. Рекомендуется уклон не менее 1,5%. Он создается либо за счет конструкции основания, либо сооружения дополнительной стяжки, либо применения специальных уклонообразующих элементов, например, системы ПЕНОПЛЭКС ® УКЛОН, которая укладывается поверх слоя теплоизоляции.
Для укладки пароизоляции поверхность основания должна быть очищена от грязи, пыли и при необходимости высушена.
Вариантов пароизоляции много, но мы рассмотрим самый распространенный — полиэтилен. Полотно этого материала заводится на парапеты и фиксируется скотчем. После монтажа пароизоляции не следует затягивать с укладкой дальнейших слоев во избежание порчи материала и нежелательной влаги между ним и теплоизоляцией.
Плиты ПЕНОПЛЭКС ® укладываются вразбежку с плотным прилеганием друг к другу. Если необходимо два и более слоев, то верхний размещают с перекрытием щелей нижнего. В качестве механического крепления используются тарельчатые дюбели и саморезы. Количество крепежа определяются расчетом ветровой нагрузки, но составляет не менее двух элементов на одну плиту ПЕНОПЛЭКС ® стандартного размера.
Металлические элементы (зенитные фонари, трубы и т.п.), выступающие над основным кровельным покрытием, необходимо утеплять на 250 мм.
Примыкание плит ПЕНОПЛЭКС ® к дымоходам не допускается! Вокруг дымоходов монтируют противопожарный пояс из негорючей теплоизоляции на расстоянии не менее 200 мм от края дымохода. Ширина пояса должна быть минимум 150 мм.
Защитный слой предотвращает механические повреждения материалов из-за неровностей и перепадов уровня основания, а в балластных кровлях предохраняет гидроизоляционную мембрану от воздействия пригрузочных слоев.
Разделительный слой между тепло- и гидроизоляцией предотвращает возможное химическое взаимодействие между ними, не заметное для глаза, но чреватое ухудшением качества гидроизоляционной мембраны.
Для укладки мембраны PLASTFOIL ® требуется высокотехнологичное оборудование для сварки листов горячим воздухом и, соответственно, квалифицированная рабочая сила. Наши технические специалисты разработали стандарт организации СТО 54349294-004-2017 «Устройство, проектирование и применение гидроизоляции PLASTFOIL ® в кровлях», где подробнейшим образом изложены не только вопросы, касающиеся гидроизоляции, но и все остальные аспекты проектирования, обустройства и эксплуатации плоских кровель. Документ соответствует требованиям строительных норм и будет прекрасным помощником при обустройстве кровель как профессиональным инженерам-строителям и строительным бригадам, так и тем, кто строит и ремонтирует дома своими силами.

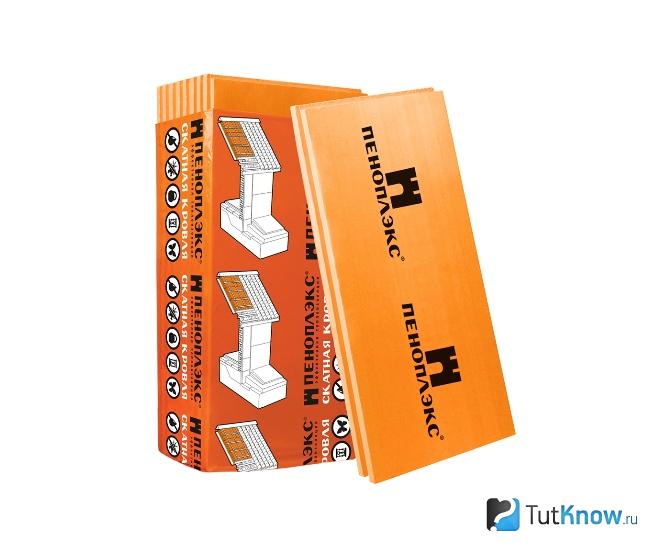

Утепление кровли пеноплексом
Особенности теплоизоляции кровли пеноплексом
Все крыши выполняют одинаковые задачи — защищают дом от осадков и сохраняют тепло в жилых комнатах. С этими проблемами отлично справляется пеноплекс — российский аналог популярного на западе экструзионного пенополистирола.
Производят его с помощью экструзера — специального устройства, через которое жидкая масса пропускается под большим давлением. В России изделие выпускает компания «Пеноплекс», которая и присвоила товару такое же название. От зарубежных аналогов отечественная продукция выгодно отличается низкой ценой.
Основу материала составляют небольшие ячейки закрытого типа. Панели имеют большую плотность и выдерживают большую механическую нагрузку. Благодаря таким свойствам утепляющий слой может стать основой эксплуатируемой площадки на плоской кровле.
Продается теплоизолятор в виде панелей различных размеров, самый ходовой — 0,6×1,2 м. Толщина плит колеблется в пределах 3-10 см. При необходимости листы укладываются в два-три ряда.
Материал монтируется на основание такими способами:
Листовым материалом утепляют чердачную крышу. Изделие укладывается внутри каркаса или поверх него, в зависимости от предпочтений мастера. В этом случае рекомендуется использовать панели минимальной плотности, которые стоят дешевле.
Преимущества и недостатки утепления кровли пеноплексом
Теплоизолирующий «пирог» на основе этого материала обладает многочисленными достоинствами.
К плюсам можно отнести такие качества:
Технология утепления кровли пеноплексом
Способы теплоизоляции проблемных участков зависят от конструкции крыши. Плоские перекрытия накрываются листами повышенной плотности, которые могут выдерживать большой вес. Крепят панели со стороны улицы. Чердачную крышу отделывают изнутри плитами небольшой плотности. Вариант утепления пеноплексом выбирает владелец дома в зависимости от планов по использованию верхнего этажа или открытой площадки. Для защитного слоя понадобятся также клеевые составы и специальные водонепроницаемые материалы.
Инструменты и материалы
Утеплитель эксплуатируется в экстремальных условиях, которые может выдержать только качественная продукция. Определить фактические характеристики изделия при покупке не предоставляется возможным, но оценить его состояние можно после выполнения несложных процедур.
Правила выбора пеноплекса:
При покупке клея для пеноплекса обращайте внимание на такие моменты:
Для этой цели используют такие материалы:

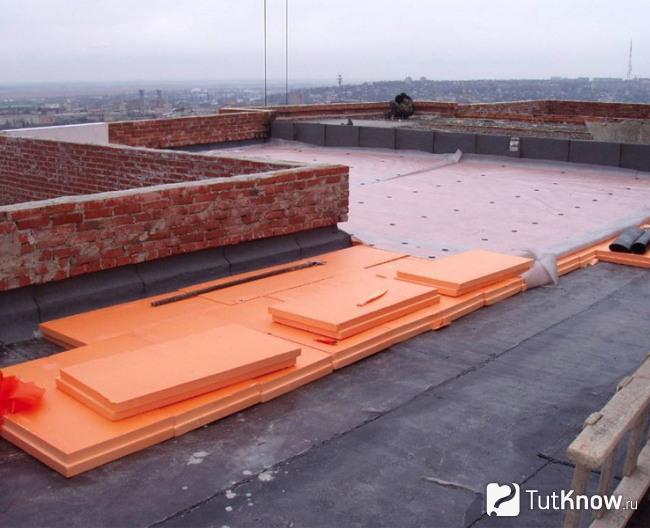

Утепление плоской кровли пеноплексом
Таким образом дорабатывают плоские железобетонные основания. В этом случае гидроизоляционный слой расположен сверху пеноплекса, что делает его уязвимым. По кровле разрешается ходить, но интенсивно эксплуатировать нельзя, чтобы не повредить водонепроницаемую обшивку.
Порядок выполнения работ следующий:
Работы выполняются в такой последовательности:
Утепление чердачной крыши пеноплексом
Существует несколько способов доработки наклонной крыши, которые отличаются размещением листов в каркасе. Чаще всего панели укладывают между стропилами. Другие варианты предполагают крепления листов сверху или снизу стропил, создавая сплошную оболочку.
Перед работой убедитесь, что конструкция кровли соответствует таким условиям:
Выполните операции в такой последовательности:
Утепление скатной кровли экструдированным пенополистиролом
Выбираете энергоэффективные решения?
Обратите внимание на геотермальные тепловые насосы FORUMHOUSE
Геотермальный тепловой насос EU (старт/стоп)
Геотермальный тепловой насос IQ (псевдоинвертор)
Геотермальный тепловой насос IQ (инвертор)
Статья написана при участии компании ПЕНОПЛЭКС Спб
Чтобы максимально сократить теплопотери здания через кровельную систему, которые неизбежно возникают из-за стремления теплого воздуха вверх, необходимо позаботиться об эффективном утеплении. Для этого существуют различные материалы и технологии, позволяющие осуществить монтаж своими силами, значительно сэкономив на привлечении специалистов. Утепление скатной кровли экструдированным пенополистиролом – один из них. Рассмотрим подробную технологию монтажа на конкретном примере, предоставленном производителем, выясним распространенные ошибки, уточним нюансы.
Технология монтажа
Отличием технологии утепления плитами ЭППС является создание единого полотна поверх стропил, что позволяет исключить прерывания элементами стропильной системы и избежать мостиков холода. Пазовое соединение плит дополнительно герметизируется клеевыми составами, образуя теплотехнически однородное, прочное, покрытие.
1 этап
Чтобы упростить дальнейшее механическое крепление плит к основанию, первым слоем рекомендуется сделать сплошной дощатый настил.
Для фиксации первого ряда и предотвращения смещения по всей длине ската устанавливается опорный элемент – стартовый профиль, брус, рейка (высота опоры равна толщине плиты утеплителя). Опору монтируют на границе теплового контура, параллельно карнизному свесу.
Если речь об утеплении скатной кровли деревянного дома, в местах стыка кровли со стенами в настиле выпиливается паз (по толщине стены) и заполняется мягким утеплителем (полиэфирное волокно или аналоги). Это позволит избежать зазоров, появляющихся из-за сезонных деформаций древесины.
2 этап
Плиты укладываются, начиная от опорного элемента, направление укладки – от свесов к коньку, в зонах конструктивных соединений плиты обрезаются под нужным углом и стыкуются. В процессе укладки все места соединения плит обрабатываются специальным клеевым составом. Дополнительно осуществляется механическое крепление плит к основанию посредством тарельчатых дюбелей. При монтаже нескольких слоев утеплителя укладка плит осуществляется со смещением стыков.
3 этап
Для обеспечения достаточной вентиляции подкровельного пространства над теплоизоляционным экраном, после укладки плит поверх утеплителя монтируется обрешетка. Это продольно ориентированные рейки, толщиной не меньше 30 мм, располагаемые параллельно стропилам. Чтобы избежать растрескивания рейки, заранее просверливают монтажное отверстие, шаг между крепежом обычно составляет около 50 см.
Выбор гидроизоляции и ее монтаж зависит от финишного кровельного покрытия – под мягкую черепицу сначала монтируется основание, а после укладывается защита. Под металлическую черепицу дополнительно монтируется поперечная обрешетка.
Распространенные ошибки
Хотя технология укладки плитной теплоизоляции из ЭППС достаточно проста, встречается несколько типовых ошибок, избежать которых поможет консультация специалиста.
Запрещается прямой контакт утеплителя с дымоходной системой, обязательно устройство противопожарного контура – укладка негорючего теплоизоляционного материала на расстояние не менее 20 см от края дымохода.
Клей, используемый для герметизации стыков между плитами, должен быть только на полиуретановой или акриловой основе. Не допускается наличие в составе органических растворителей (уайт-спирит, ацетон, керосин и т. д.).
Нюансы
В качестве финишного слоя в частном домостроении популярна металлочерепица, и при выборе теплоизоляционного материала пользователи отталкиваются от ее характеристик. Распространено мнение, что ЭППС нельзя применять вместе с МЧ в регионах с высокими летними температурами из-за существующих ограничений. Узнаем мнение специалиста.
Да, для ЭППС критичен сильный нагрев, но технология укладки позволяет его избежать. При монтаже поверх плит продольной обрешетки получается вентиляционный зазор минимум в 30 мм, плюс добавляется высота направляющих поперечной обрешетки под металлочерепицу. Между утеплителем и нагретым металлом образуется достаточная воздушная прослойка, не допускающая перегрева материала.
Утепление скатной кровли плитами ЭППС поверх стропил позволяет создать замкнутый тепловой контур без мостиков холода, тем самым максимально снижая теплопотери сквозь кровельную систему.
Как правильно провести утепление крыши Пеноплексом, на что обратить внимание
Теплая крыша сегодня актуальная тема, потому что потери тепла через нее составляют 20%. Рынок строительных материалов предлагает огромный ассортимент утеплителей, и в этой статье разберем один из них – Пеноплекс. Речь пойдет об самом этом теплоизоляционном материале, его технических характеристиках, о технологии утепления крыш пеноплексом, а также обратим внимание на некоторые нюансы процесса утепления кровельных конструкций.
Плиты «Пеноплекс» в упаковке Источник brn.vimall.ru
Что такое Пеноплекс
Начнем с того, что «Пеноплекс» – это название не материала, а торговой марки. Сам же утеплитель относится к категории пенополистирольных плит, изготовленных методом экструзии. То есть вспененную массу полистирола пропускают через специальный аппарат, который называется экструдером. Масса полимера подвергается давлению, в конечном итоге получается очень плотный, но легкий материал. В нем полистирола всего 2%, остальное пузырьки воздуха.
Так как этот материал – утеплитель, то к нему одно самое главное требование – иметь низкий коэффициент теплопроводности, то есть способности пропускать через себя тепло. В зависимости от плотности выпускаемого изделия, а это от 25 до 50 кг/м³, теплопроводность будет разной: от 0,028 до 0,035 Вт/м К. Зависимость такая, чем плотнее пеноплекс, тем выше у него теплопроводность.
Есть еще пара характеристик, определяющих его свойства:
поглощение влаги за сутки – 0,4%, отличный показатель, то есть материал практически не впитывает влагу;
класс пожарной безопасности Г3, то есть пеноплекс хорошо горит и поддерживает давление, хотя сегодня производители предлагают Пеноплекс-35, обработанный антипиренными составами.
Пеноплекс – материал влагостойкий Источник remontik.org
Последняя характеристика создает много споров о том, а стоит ли использовать утеплитель этого типа для теплоизоляции кровельных конструкций. Ведь сегодня все чаще ставиться вопрос использования негорючих материалов. Если следовать нововведениям, то в первую очередь придется отказаться от деревянной стропильной системы, используемой повсеместно. Скорее всего, надо следовать другим требования, а именно требованием пожарной безопасности эксплуатации зданий и сооружений. Придерживайтесь этих несложных правил и норм, и никакие пожары Вам не страшны.
Технология утепления крыш Пеноплексом
Итак, придется рассматривать два типа кровельных конструкций: скатные и плоские. Утепление кровель Пеноплексом этих двух видов проводится по-разному.
Как утеплить плоскую крышу
Во-первых, надо отметить, что плоская крыша обычно формируется железобетонными плитами перекрытия или монолитно залитой армированной плитой. Редко когда ее сооружают из балок перекрытия. Но иногда встречаются ситуации, в которых приходится утеплять плоские крыши, покрытые кровельным материалом. Здесь имеется в виду не рулонное покрытие, а из профнастила.
Пенополистирольные плиты поверх профнастила Источник decorexpro.com
В любом случае порядок проведения работ в описанных ситуациях одинаковый. И состоит он из следующего:
Плоскую кровлю в первую очередь проверяют на предмет наличия дефектов и изъянов, которые тут же подвергают ремонту. Обычно используют цементно-песчаный раствор или битумную мастику.
Плоскость крыши очищают от мусора и пыли.
Если кровля бетонная, то ее обязательно обрабатывают грунтовкой или битумным праймером.
Проводят монтаж плит Пеноплекса. Об этом надо рассказать более подробно.
Начнем с того, что укладывают утеплитель или в один, или в два слоя. Но способ крепления у них одинаковый – на клеевой состав. Для этого можно использовать:
сухие смеси клеевые;
полиуретановый клей в баллончике.
Для плоских крыш, покрытых битумным праймером, оптимальный вариант – мастика на основе модифицированного битума. Ее наносят на сами плиты: по периметру и диагонали, после чего утеплитель просто прикладывают к поверхности плоской кровли по месту назначения.
Клей для Пеноплекса полиуретановый Источник existense.ru
Есть здесь один тонкий момент. Плиты Пеноплекса – это две разновидности, отличающиеся друг от друга формой торцов. Первая – с прямыми торцами, вторая с пазом или с фаской. Чтобы вы поняли, что собой представляет второй вариант, посмотрите на фото ниже. На нем отчетливо видно, как соединяются между собой соседние плиты. При этом важно понимать, что прочность соединения зависит не от формы стыка, он обеспечивает герметичность. Прочность обеспечивает клей, который наносится на плоскости фасок. Для этого лучше использовать полиуретановый клеевой состав.
Способ стыковки двух плит Пеноплекса Источник remoo.ru
То есть такой способ обеспечивает бесшовное покрытие. Плиты с прямыми торцами тоже в процессе теплоизоляции крыш используют. Их укладывают плотно друг к другу, стараясь не оставлять щели и зазоры. Если такие все же после укладки утеплителя образовались, то из заполняют специальным пенообразным герметиком. Он очень похож на монтажную пену, только на воздухе не увеличивается в объеме.
Двухслойное утепление крыши пенополистиролом – это точно такой же процесс. Только утеплитель укладывают в два слоя. Здесь есть один момент, который нельзя упускать из вида. Плиты теплоизоляционного материала в разных слоях надо укладывать со смещением в половину панели. То есть швы между плитами Пеноплекса в первом слое должны попадать на середину плит утеплителя во втором слое. При этом рекомендуется теплоизоляционный материал первого слоя дополнительно закрепить дюбель-гвоздями: по два на одну плиту.
Двухслойное покрытие плоской кровли плитами Пеноплекс Источник tk-sota.su
Итак, утеплитель уложен. Остается его закрыть гидроизоляционной мембраной. Укладывают гидроизоляцию полосами с нахлестом в 10-15 см. Стыки полос обязательно закрывают самоклеящейся лентой. После чего поверх утеплительного пирога заливают бетонную стяжку с уклоном в 1-5°. А уже на нее после высыхания укладывают рулонную кровлю.
Утепление скатных крыш
Надо отметить тот факт, что скатные крыши – это в первую очередь стропильная система, в которой стропила чаще всего представляют собой доски толщиною 30-50 мм и шириною 100-200 мм. Сама по себе древесина – неплохой теплоизолятор, поэтому стропильные ноги утеплять не надо. А вот расстояние между ними теплоизолировать необходимо в первую очередь. Как проводится данный процесс.
Все будет зависеть от того, утепляется новая крыша, непокрытая кровельным материалом, или эксплуатируемая. В принципе, технология в двух случаях одна и та же. То есть проводиться утепление крыши изнутри (пеноплексом или другим теплоизоляционным материалом).
Начальный этап утепления крыши до монтажа кровельного материала Источник interistroy.ru
Давайте рассмотрим процесс теплоизоляции, если крыша еще не покрыта.
По стропильным ногам укладывают пароизоляционную пленку. Раскладывают ее полосами от карниза в сторону конька. При этом нижний края верхней полосы должен закрывать верхний край нижней полосы на 10-15 см.
По стропильным ногам (вдоль) укладываются рейки, которые формируют контробрешетку. Ее назначение – создать зазор для вентиляции подкровельного пространства.
Укладывают и крепят кровельный материал.
Все остальные процессы, связанные с теплоизоляцией крыши, переносятся на чердак или в мансарду. Здесь плиты пеноплекса укладывают между стропильными ногами. Шаг монтажа последних специально подбирается так, чтобы плита по ширине вошла между стропилами в натяг, плотно прижимаясь к боковым торцам стропильных ног. Это чтобы не оставлять щелей, через которые под крышу начнет зимой проникать холодный воздух.
Но необходимо отметить, что ширина плиты утеплителя оставляет 60 см. Не во всех кровельных конструкциях присутствует такой шаг установки стропил. Если он больше, то плиты укладывают поперек, то есть в длину, при этом подрезая каждую панель под требуемый размер. Для информации добавим, что длина панелей Пеноплекс также стандартная: или 1,2 м, или 2,4 м.
Стропильная система крыши, утепленная пенополистиролом Источник obustroeno.com
Теперь, что касается толщины теплоизоляционного материала. Производители предлагают несколько параметров этого размера: 20, 30, 40, 50, 60 и 100 мм. Подбирают плиты таким образом, чтобы они заполнили собой пространство по ширине стропильных ног. К примеру, если ширина использованных стропил 150 мм, то для утепления крыши пенопластом (имеем в виду Пеноплексом) можно использовать один слой плит толщиною 100 мм, второй толщиною 50 мм. Варианты могут быть разными, но не стоит увеличивать количество слоев по максимуму.
Итак, Пеноплекс установлен. Остается его закрыть с внутренней стороны чердака гидроизоляционной пленкой. В принципе, этого можно и не делать, потому что плиты Пеноплекс имеют отличную влагостойкость. Они не впитывают влагу, которая поднимается из внутренних помещений здания в виде влажных испарений. Кстати, последние легко проходят через бетонное перекрытие.
Видео описание
В видео специалист рассказывает о том, как правильно утеплять крышу пенополистирольными плитами:
Если крыша – помещение нежилое, то обшивают стропильную систему изнутри плитными или листовыми материалами, бывшими в употреблении, или необрезными досками. Если крыша – это часть конструкции мансарды, то обшивку проводят гипсокартоном, вагонкой, фанерой, плитами ДСП и ОСП. Выбирайте любой. Понятно, что впоследствии обшивку покрывают финишной отделкой.
И второй вариант – крыша эксплуатируется. То есть она покрыта кровельным материалом. Изнутри чердачного помещения она собой представляет все те же стропильные ноги. В принципе, технология утепления та же, но есть один нюанс. Пароизоляционную мембрану укладывают поверх стропил изнутри чердака, как показано на фото ниже. То есть пленка оборачивает стропила, к ним она и крепится, но создает ячеистую форму стропильной системы, оставляя место для укладки теплоизоляции.
Пароизоляционная пленка, уложенная по стропильной системе изнутри чердака Источник roomester.ru
Как утеплить скатную крышу по стропильной системе
Встречается такая ситуация редко. Причинами могут быть – замена кровельного материала, снижение теплоизоляционных качеств установленного ранее утеплителя, нет возможности проводить дополнительно ремонт мансардного помещения. Что для этого нужно сделать:
Демонтируется кровельное покрытие.
Демонтируется обрешетка и контробрешетка.
По стропильной системе собирают сплошную обрешетку из плит ОСП или досок.
По ним монтируют плиты Пеноплекса с приклеиванием и грибовидными саморезами (дюбель-гвоздями).
По теплоизоляционному слою укладывают элементы обрешетки (рейки или доски), которые крепят к плитам ОСП длинными саморезами. Здесь придется учитывать толщину обрешетки, утеплителя и плиты ОСП. Все эти материалы саморез должен пройти насквозь.
На обрешетку монтируют кровельный материал.
Видео описание
В видеоролике показано, как утепляется крыша дома именно этим способом, то есть по стропильной системе:
