Проектируются замки на водительскую и пассажирскую двери буханки (головаста),
устанавливаемые на место штатного практически без переделок используя штатные крепления. Единственной переделкой является сверление дополнительного отверстия в торце двери, не требующее больших трудозатрат и специального инструмента. Замок будет рассчитан на работу, как со штатной наружной ручкой, так и с имеющимися в продаже евроручками для УАЗа или доработанной наружной ручкой от ВАЗ-2109, которой я отдаю предпочтение ввиду малой массы подвижных деталей, надёжностью крепления и более хорошей защите ручки от зацепления с ветвями деревьев при движении по заросшей местности, которое иногда имело место и приводило к поломке штатной ручки.
Предполагаемый замок имеет также возможность подключения внутренних фиксаторов и привода центрального замка, необходимость, которой определяется пользователем. Также предусматривается автоматическая разблокировка зафиксированного замка водительской двери при открывании двери внутренней ручкой, с целью предотвращения последующего закрывания заблокированной двери водителем, находящимся снаружи кабины.
Конструкция замка, хотя и содержит довольно большое количество деталей, почти не требует специальных приспособлений и инструментов и может быть выполнена из листового материала обычными напильниками и надфилями. Требуется всего 2 места сварки, которую можно заменить заклёпками при доработке соответствующей детали. Токарные работы сведены к минимуму и, при доработке соответствующих деталей, от них можно полностью отказаться, но такие доработки могут привести к некоторому незначительному ухудшению характеристик готовой конструкции.
Учитывая вышеизложенное, данная конструкция может быть рекомендована к повторению в условия дома или гаража пользователями, имеющими некоторый определенный навык в слесарном деле.
Рисунки, да и практически чертежи, замка уже готовы, могу выложить на обозрение, но требуется вогнать их в родные размеры.
Вопрос:
Может ли кто-нибудь в Москве подарить старый замок (можно неисправный) для снятия размеров?
Своя машина на ходу и разбирать дверь для снятия замка не хочеться.
Если у кого-то случайно завалялась старая девяточная наружняя ручка, тоже приму с благодарностью для определения возможности доработки/переделки.
Проектируются замки на водительскую и пассажирскую двери буханки (головаста),
устанавливаемые на место штатного практически без переделок используя штатные крепления. Единственной переделкой является сверление дополнительного отверстия в торце двери, не требующее больших трудозатрат и специального инструмента. Замок будет рассчитан на работу, как со штатной наружной ручкой, так и с имеющимися в продаже евроручками для УАЗа или доработанной наружной ручкой от ВАЗ-2109, которой я отдаю предпочтение ввиду малой массы подвижных деталей, надёжностью крепления и более хорошей защите ручки от зацепления с ветвями деревьев при движении по заросшей местности, которое иногда имело место и приводило к поломке штатной ручки.
Предполагаемый замок имеет также возможность подключения внутренних фиксаторов и привода центрального замка, необходимость, которой определяется пользователем. Также предусматривается автоматическая разблокировка зафиксированного замка водительской двери при открывании двери внутренней ручкой, с целью предотвращения последующего закрывания заблокированной двери водителем, находящимся снаружи кабины.
Конструкция замка, хотя и содержит довольно большое количество деталей, почти не требует специальных приспособлений и инструментов и может быть выполнена из листового материала обычными напильниками и надфилями. Требуется всего 2 места сварки, которую можно заменить заклёпками при доработке соответствующей детали. Токарные работы сведены к минимуму и, при доработке соответствующих деталей, от них можно полностью отказаться, но такие доработки могут привести к некоторому незначительному ухудшению характеристик готовой конструкции.
Учитывая вышеизложенное, данная конструкция может быть рекомендована к повторению в условия дома или гаража пользователями, имеющими некоторый определенный навык в слесарном деле.
Рисунки, да и практически чертежи, замка уже готовы, могу выложить на обозрение, но требуется вогнать их в родные размеры.
Вопрос:
Может ли кто-нибудь в Москве подарить старый замок (можно неисправный) для снятия размеров?
Своя машина на ходу и разбирать дверь для снятия замка не хочеться.
Если у кого-то случайно завалялась старая девяточная наружняя ручка, тоже приму с благодарностью для определения возможности доработки/переделки.
Фото-отчет об установке замка нового образца в дверь
Вот и свершилось выкладываю долгожданные фотки по внедрению замка нового образца в дверь.
Ну вот и сам красавец замок и то что стояло и служило правдой с 1991 г.
.

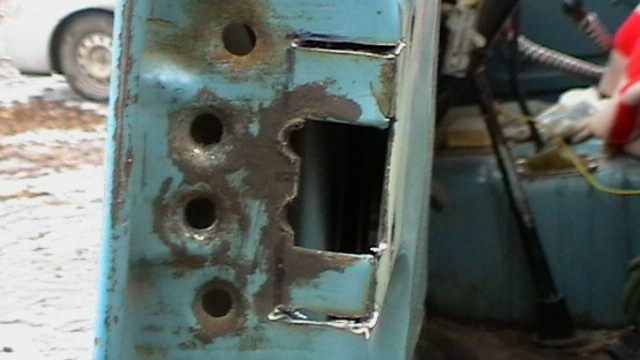

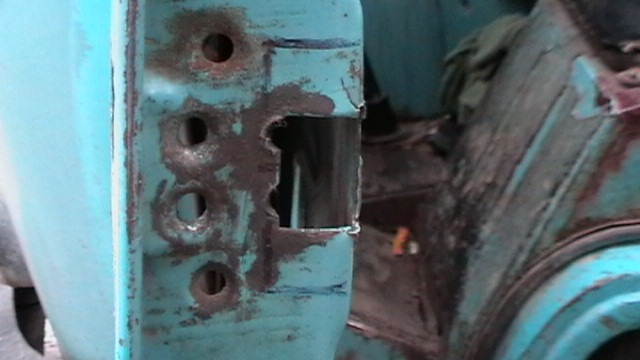

Далее мерим растоняние нового замка и отцентра старого на двери замечаем
.

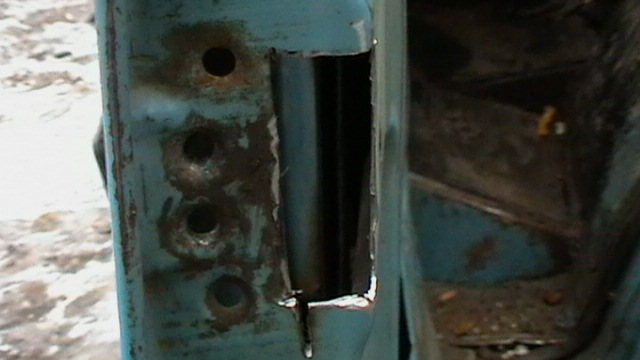

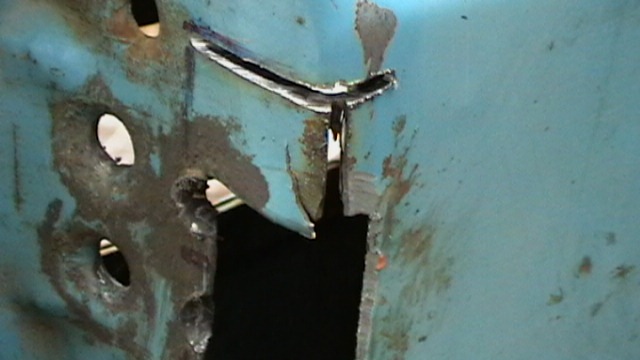

Берем балгарина и отрезной диск » желательно тонкий и уже немного сработанный для удобства манипуляций и вперед». Работайте в очках дабы глахза были целы. и аккуратно а то я маханул немного. ))))) но мне не страшно.
.

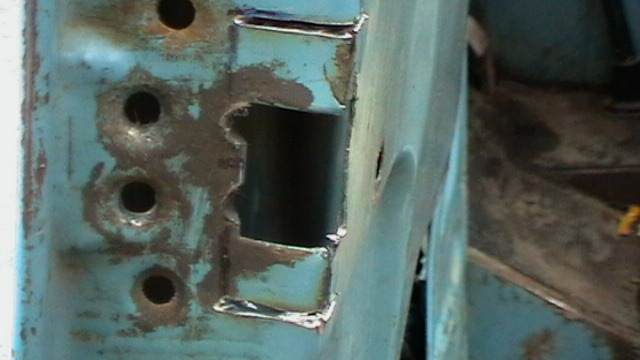

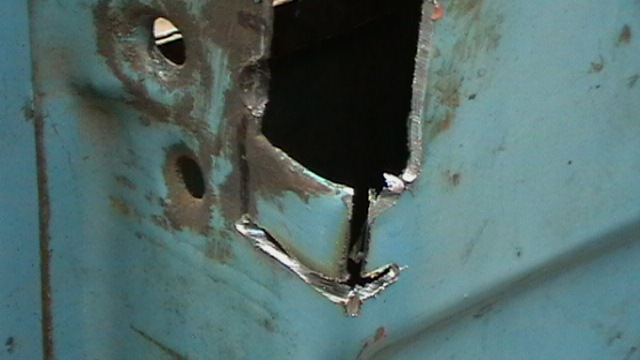

Ну а потом напильник и убираем все заусенцы и подгоняем чтоб сел, так как на замке вокруг направляющих есть сварка, подгоняем чтоб не задевала. У меня дверь битая и 2 отверстия под болты пришлось немного расшавранить.
. Потом регулировка и Наслаждаемся
Время установки заняло 30 минут. Желаю Всем удачи. В постройке своих машин.
P.s. У меня дверь немного ибитая и села еще на петлях но все равно определенно с направляющими он лучше. Жотя и немного цепляет за защелку. Но это вылечится с установкой новой двери потому что эта лоплула по оконной рамке.
УАЗ 452 1992, 80 л. с. — своими руками
Машины в продаже
Комментарии 22
ответная часть замка встала без проблем? у меня просто двери есть с замком нового образца, а сейчас стоят с замком старого. вот хочу поменять, интересно были ли трудности и какие с ответной частью замка.
нового. мягче, нет открытия самопроизвольного. Я брал когда новые стоили дешевле старых )))))
У меня стояли замки нового образца от прежнего хозяина, но почему то стекло спускается на половину, при спуске упирается в планку которая идёт к внутренней ручке. Не могу понять почему так. Подскажите пжста.
Вот эта приблуда (не знаю как назвать) которая крепится на корпус, а не на дверь, та что с зубцами, очень быстро изнашивается. Изнашиваются зубы от трения о ригель (о защелку) замка. Похоже, что наши друзья-китайцы делают их из порошковой стали. Вчера заходил в магазин — продают их по 700 руб… В общем, г***о этот замок. Покупать не стал, наплавил инвертором железа сверху и расточил на заточном станке
Есть ли какие-то альтернативы таким замкам?
А у нас их вообще нет в продаже, сильно стёрлась правая, придётся отдавать сварщику.
Мне нравится. После тарана в лоб подъема из рва старый замок открылся произвольно, новый удержал от открытия хотя пол кабины сыграл ))))). Но теперь в планах вообще заменить все импортными. Или другими отечественными современными.
И еще новые мягче закрываются и хорошо фиксируют дверь
У меня стояли замки нового образца от прежнего хозяина, но почему то стекло спускается на половину, при спуске упирается в планку которая идёт к внутренней ручке. Не могу понять почему так. Подскажите пжста.
Это полезная инфа для всех.
Нашел на Уазбуке.
3741-00-6105013-00 Замок 452 кабинный НОВ.ОБР. левый
3741-00-6105012-00 Замок 452 кабинный НОВ.ОБР. правый
3741-6105041 Защелка двери УАЗ 452 левая НОВ. ОБР.
3741-6105040 Защелка двери УАЗ 452 правая НОВ. ОБР
Замки на правую и левую дверь, а так же и защелки различаются.
AloisVogel привет больным с нашей палаты. Да различаются ведт от старых отличаются фиксаторами и язычком посмотри на фотках. Фиксаторы имеют скос.
А эти замки различаются, на правую и левую дверку?
Выкладывай отчетец то же )))) удачи
Сегодня привезли замки Н/О, недели две назад пришли евроручки Рысь. Завтра инсталляция)))
Доброго времени суток, коллеге по диагнозу;-)
Ну что же, спасибо за отчет!
Буду тоже себе ставить такие замки, а то со старыми дверь немного гуляет вверх-вниз и из-за этого бывает, что не совпадают отверстия штыревых замков, приходится каждый раз проверять закрылись они или нет. Да и сейчас купил ЭСП Катран, они еще добавят вес дверям, соответственно будет еще хуже. А с этими замками должно быть все отлично, ведь они имеют напрвляющие. Короче дверки должны получиться у меня модные ЭСП, новые замки и евроручки…
Удачи на дорогах и вне дорог)))
Замок двери уаз буханка
Дверные замки на УАЗ буханку устанавливаются на заводе в Ульяновске. Два замка устанавливаются в штатные места передних дверей кабины. Еще два замка расположены в задних дверях фургона.
Замки рассчитаны конструкторами на длительную работу в составе дверей. Кабина и фургон запираются одним ключом, одновременно являющимся ключом зажигания.
Все двери УАЗ буханка оборудованы замками языкового типа. Замки передних дверей взаимозаменяемы. В положении «закрыто» передние двери удерживаются языком замка, который находится в зацеплении с защелкой на стойке кузова.
В постоянном зацеплении с языком состоит рычаг. Через выключатель он соединен с наружной ручкой замка.
Наружная ручка отключается от замка поворотом ключа на 180º. Изнутри замок открывается внутренней ручкой. Она закреплена на шлицах оси привода замка.
Он состоит из деталей:
Штифтом кривошип соединяется с замочной тягой. С целью снижения шума на нее надет чехол из хлопчатобумажной ткани.
Замок задней двери УАЗ буханка
Замки задних дверей УАЗ буханка имеют устройство, аналогичное устройству замков передних дверей. На тягах приводов защитные чехлы при сборке на заводе не устанавливаются.
Запорные устройства каждой створки задних дверей фургона кузова состоят со следующих комплектующих:
• тяги, соединенные с замками;
• две защелки, закрепленные к верхней полке проема и к полу кузова.
Замок, размещенный на правой створке дверей, кроме внутренней ручки имеет еще и наружную ручку. Она соединена со специальным запирающим механизмом.
Задние двери авто УАЗ буханка снабжены подножками, которые закреплены на задней поперечине рамы специальными кронштейнами. В сложенном положении они дополняют задний бампер.
Замена замка двери УАЗ буханка
Заменить замки дверей УАЗ буханка аналогичными несложно. При установке замка современной конструкции, единственной сложностью является сверление дополнительного отверстия в торце двери.
Новая модель замка предусматривает автоматическую разблокировку зафиксированного замка на водительских дверях в момент их открывания внутренней ручкой.
Это удобно для предотвращения последующего закрывания заблокированной двери водителем, находящимся вне пределов кабины. Несмотря на обилие конструктивных элементов, конструкция замка УАЗ буханка почти не требует специальных инструментов и приспособлений.
При монтаже необходимо либо воспользоваться сваркой в двух местах, либо соединить элементы заклепками.
Как снять замок двери УАЗ буханка?
Порядок снятия замка:
Личинка замка двери УАЗ буханка
Личинка замка двери УАЗ буханка извлекается только с приводом. В торце двери на уровне личинки необходимо ослабить крепежный винт. Личинка свободно вытянется вместе с тягой.
Тяга представляет собой стальной пруток квадратного сечения. Она крепится к язычку личинки шплинтом.
Шплинт необходимо расшплинтовать. Затем поставить новую личинку, заново зашплинтовать. Рядом с винтом надо просунуть тонкую стальную проволочку, направляющую.
Это делается для того, чтобы не отрывать обшивку и попасть тягой в отверстие. Винт затянуть. Новая личинка работает.
Доработка замков УАЗ буханка
Замок лучше будет работать, если вместо родной УАЗовской ручки установить ручку европейского образца. Наружная ручка отлично подходит от ВАЗ-2109. При установке она подлежит несложной доработке.
В ручке от «девятки» незначительная масса подвижных элементов, надежное крепление, наиболее качественная защита от зацепления за ветки деревьев и кустов при движении по лесистой местности.
Штатные ручки при такой езде часто отрываются. Доработанный замок предоставляет возможность подключить внутренние фиксаторы, привод центрального замка, который создает удобства для пользования.
Замена личинки замка УАЗ 452 «Буханка»
Рассказ о том как выглядит процесс замены личинки замка средней двери УАЗ 452.
Снимаем внутреннюю отделку двери. Здесь красным показано какие два болта держат замок — внутреннюю ручку замка.
Выкручиваем четыре болта с торцовой части двери. Средние два непосредственно крепят наружную ручку двери.
Подергав наружную ручку на себя, подковыривая — вынимаем. После этого внутренний замок легко вынимается из двери.
Здесь показано место нахождения штифта, вокруг которого вращается ручка ручки, железный «клюв» и пружинка.
Выбили штифт. Чтобы вытащить личинку из ручки нужно нежно выкрутить маленький медный винтик. У меня он при выкручивании сломался. Таким нехитрым образом я запорол ручку. Этот винтик очень важный, он вкручен в канавку на личинке, таким образом винтик не дает личинке выпасть из ручки, при этом личинка вращается вокруг оси, если вставлен ключ.
Так выглядит сломанная личинка.
Из-за того, что железячки внутри не подпружинены пружинками, которые заржавели и развалились — дверь открывается любым ключом и даже отверткой.
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
Все двери кузовов и кабины автомобилей семейства УАЗ-452 состоят из двух штампованных панелей с усилителями, наружной и внутренней, соединенных между собой сваркой. Передние двери имеют поворотные форточки и опускные стекла. У боковых дверей салонов санитарного автомобиля УАЗ-452А и автобуса УАЗ-452В окно выполнено с поворотной форточкой. В кузове фургона эта дверь сделана без окна. Задняя дверь кузова двухстворчатая, с окном в каждой створке. Стекла окон неподвижны.
Стеклоподъемник передней двери автомобилей семейства УАЗ-452.
Стекла передних дверей опускаются и поднимаются стеклоподъемником с тросовым приводом, укрепленным на их внутренней панели. Перемещение троса осуществляется при помощи роликов. Трос закреплен на барабане стеклоподъемника и обоймой прикреплен к кронштейну, приваренному к обойме опускаемого стекла.
Подъем и опускание стекла осуществляется вращением ручки стеклоподъемника, имеющей шлицевое соединение с валиком и удерживающейся на нем чекой. Далее вращение с помощью шестерни передается на зубчатый венец барабана. Движение стекла вверх ограничивается упором стекла в верхний желобок, а вниз — упором обоймы стекла в резиновый буфер, вставленный в кронштейн закрепленный на внутренней панели дверей.
Стекло удерживается в любом положении тормозной пружиной, расположенной внутри тормозной чашки стеклоподъемника. В связи с тем, что нормальная работа стеклоподъемника возможна лишь при надлежащем натяжении троса, конструкцией предусмотрена возможность изменения натяжения троса в следствии перемещения нижних роликов относительно панели дверей.
Уплотнители дверей автомобилей семейства УАЗ-452.
Все двери кузова и кабины снабжены уплотнителями из мягкой губчатой резины прямоугольного профиля. Передние двери имеют внутреннее уплотнение, боковая — наружное и внутреннее в верхней и нижней частях проема дверей. Задняя дверь кузовов имеет двойное уплотнение, наружное уплотнение укреплено на двери, внутреннее к проему кузова. Уплотнитель крепится с помощью клея № 88. На передних дверях уплотнитель дополнительно крепится металлическими держателями.
Ограничители дверей автомобилей семейства УАЗ-452.
Для ограничения открывания дверей и предохранения их наружных панелей и кузова с кабиной от вмятин все двери снабжены ограничителями. Передние и боковая двери кузова имеют ограничитель состоящий из ремня, ушка крепления ремня и чеки, крепящий ремень в кронштейне кузова. Чтобы дверь можно было открывать полностью, необходимо повернуть чеку до совпадения ее выступа с пазами в отверстиях кронштейна и вынув чеку из кронштейна, освободить ремень.
Ограничители створок задней двери кузова не только ограничивают открывание створок, но и фиксируют их в открытом положении. Ограничитель открывания створок состоит из фиксатора, укрепленного на створке через прокладку двумя винтами, и гнезда с заглушкой гнезда фиксатора, укрепленных на кузове.
Нормальная работа ограничителя зависит от правильной установки его деталей. Для этой цели при сборке фиксатор и гнездо фиксатора вместе с обоймой и держателями предварительно устанавливают таким образом, чтобы они свободно перемещались один относительно другого, винты должны быть не полностью завернуты. Затем, открывая створки, вводят фиксатор и гнездо и в таком положении окончательно заворачивают винты крепления фиксатора и гнезда фиксатора.
Замки дверей автомобилей семейства УАЗ-452.
Все двери кузова имеют замки языкового типа. Замки передних дверей взаимозаменяемы. В закрытом положении передние двери удерживаются вследствие того, что язык замка находится в зацеплении с защелкой, укрепленной на стойке кузова. В постоянном зацеплении с языком замка находится рычаг, который через выключатель соединен с наружной ручкой замка.
Отключение наружной ручки от замка осуществляется поворотом ключа на 180 градусов. Изнутри замок открывают внутренней ручкой, установленной на шлицах оси привода замка, состоящего из пластины, скобы, кривошипа и пружины возврата ручки в исходное положение. Кривошип штифтом соединен с тягой замка, на которую для снижения шума надет чехол из хлопчатобумажной ткани.
Замок боковых дверей имеет устройство, аналогичное устройству замка передней двери. Чехол на тяге привода отсутствует. Запорное устройство каждой створки задних дверей кузова состоит из замка, внутренней ручки, верхней и нижней задвижек, соединенных с замком тягами, и двух защелок, укрепленных к верхней полке проема и полу кузова.
Замок правой створки двери кроме внутренней имеет еще наружную ручку со специальным устройством для запирания. Задняя дверь кузова на всех автомобилях семейства УАЗ-452 снабжена подножками укрепленными на задней поперечине рамы на специальных кронштейнах и в сложенном состоянии дополняющими задний буфер.
