Замена замка водительской двери, ограничителя хода левых передней и задней дверей
Итак, сегодня с самого утра решил заняться одним очень раздражающим ньюансом в пользовании моего пыжа. А именно при попытке закрыть машину с пульта все двери закрывались и сразу открывались. Путём наблюдений я определил, что дело в водительской двери, а проверить это предположение несложно: в гофре между дверью и кузовом отключаем фишку (либо скидываем фишку с самого замка, но для этого надо снять карту двери и возможно сам замок) и пробуем закрыть. У меня все двери закрывались когда я отключил фишку водительской двери.
Короче снял я замок, занёс домой, дверь привязал верёвкой к сидению, так как машина во дворе.
Содрал пластик, увидел концевики, пошёл разбираться. Один концевик открывает или закрывает центральный замок, а положение другого на его работу не влияло никак. Я то думал второй должен говорить о том, что дверь закрыта или же открыта. Короче полез я к концевикам и потерял пружину возврата одного из них.
Я так понимаю проблема была в этой детальке:
На ней не хватает бобышки, которая я должна была передвигать концевик и таким образом сигнализировать об открытой или закрытой двери. Или я не прав?
Короче на олх сразу нашёл замок с разборки за 600 грн, пришлось купить. Засунул отвёртку вместо замка, и поехал с дверью на шнурке за замком. На месте проверил, возле дома поставил. Теперь всё работает как надо — ляпота! Как же приятно нажать кнопку и не ковыряться ключиком в замке много раз за день! И с кнопки в салоне теперь тоже работает. Короче я рад.
Пока я всё это делал, мне пришли ограничители дверей. Водительская ужасно клацала во время открытия/закрытия, но фиксировалсь. А задний левый ограничитель пришёл в негодность — согнулось ухо крепления к кузову. Пробовал выгнуть в меленьких тисках — ничего не вышло.
Короче заказал в магазине KRX
Ссылки если кому надо:
Ограничитель задней двери
Ограничитель передней двери
Вроде нормально подошли, задний толкько очень туго закрывался в первый раз, по моему даже слегка согнулся. Но в общем довольно неплохо за эти деньги, посмотрим как дальше покажут себя запчасти от этого магазина.
Слегка смазал поверхности рычагов, которые трутся с роликами, солидолом. Сделал даже на всех дверях, такое вдохновение снизошло сегодня)) ещё и петли силиконом запшикал
Замена микрика двери на концевик
Передаю всем огромный привет, кого заебала эта ненадежная система микровыключателей дверного замка
Как и у большей части владельцев 206, микрик (чаще водительской двери) начинает дурить голову, пикая, показывая на БК что что дверь открыта и мешать правильно работе блоку комфорта
Так вот…
Пару месяцев назад я решил эту проблему, заглушив концевик
Делается это очень просто:
1)снимаете дверную карту
2)отклеиваете штатную шумку, если она есть ) и видите фишку подходящую к замку двери, вам понадобится провод под номером 1
Это провод идущий на сам концевик
На фишке все контакты подписаны
У меня этот провод розового цвета
Перерезаете его, изолируете и все
Машина видит будто бы у вас дверь закрыта, и никаких ошибок не выдаёт
На центральный замок это тоже никак не влияет
Вот вам и схема ещё
Начал я изучать эту тему, смотрю судя по драйву, никто и не думал наверное менять микрик на концевик
Значит я буду первым, пускай вам будет полезна моя запись)
Идём на ближайшую разборку и просим продать/ подарить концевик двери от VW Golf 3 (это для тех кто хочет с минимальными затратами)
Кому надо ПАБАГАЧЕ — поищите артикулы концевиков и купите новые
Я пришёл на разборку, мне выдали коробочку с концевиками ) я выбрал нужный, берите вместе с фишкой, потому что я хз где бы я не искал потом)
Выглядит он вот так (фото из интернета)
На фишке будет 3 провода, нас будут интересовать два крайних, на полярность пофигу
Возвращаемся к нашему разъёму двери ) там нам уже надо будет провод под номером 2 — масса
Нам надо будет подключить один из проводов фишки концевика на него, а второй провод фишки, на тот обрезанный провод розового цвета (под номером 1) от микрика
Вот вам аля схема ) кто на словах не понимает
1-провод от микрика
2-провод массы
Красное с проводками это фишка от нового концевика )
Намечаем месте куда установить концевик
Я выбрал в дверную карту, чтобы не сверлить металл двери
Если все правильно подключили, загорится плафон подсветки салона ( в нужном положении )
Ну впринципе и все)
Собираем все в обратном порядке и наслаждаемся)
Обошлось мне это дело в 2$
Сам концевик с фишкой 1$ и провод, чтобы нарастить
Я пока карту обратно не ставил, так как завтра буду внедрять подсветку двери )
О чем тоже все напишу)
Поэтому сразу тем кто шарит в теме задаю вопрос, есть ли точно проверенный постоянный плюс в двери? Чтобы не тянуть провод к плафону на крыше ) буду очень благодарен )
Надеюсь буду кому-то полезен)
Удачи на дорогах!
Комплект замков, разборка личинок замков

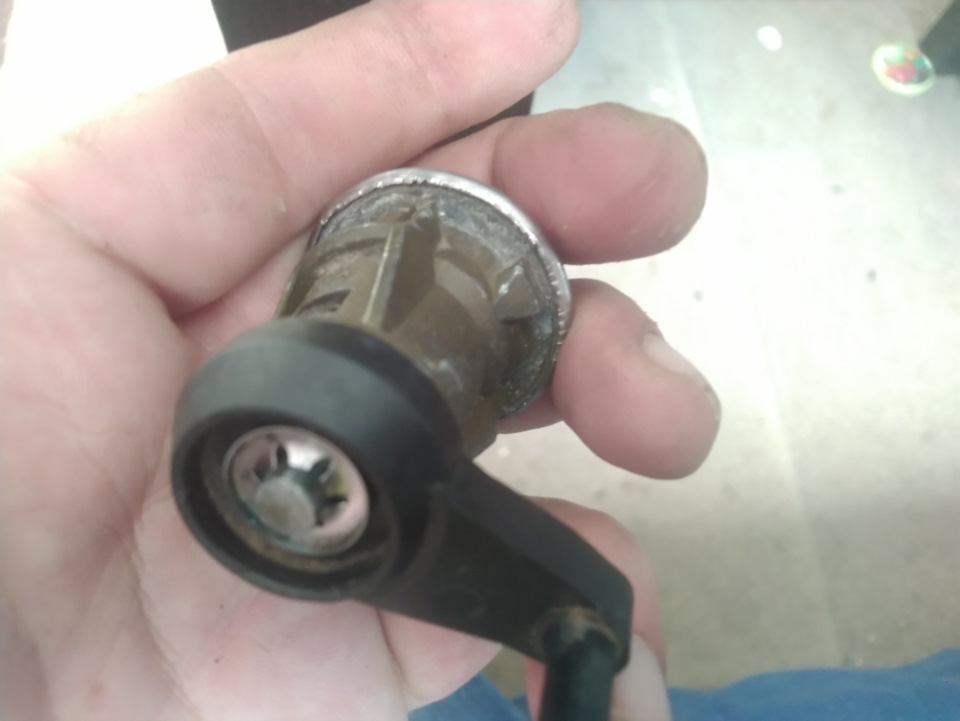

Всем привет, всех с наступившим новым годом, все отдыхают, а я решил занятся замками вкруг, на авито нашел зат1.5к рублей замок зажигания 2 личинки дверей, и лючек бензобака, и так, во первых облицовка личинок мягко скажем намекала на то что машину открывали отвертками что ли, как сказали бы тут армяни облицовка вся в мамину маму…короче, родые замки выглядели весьма и весьма замечательно, но только до меня видимо меняли замок зажигания и естественно я гонял с 2 ключами, решил сперва попробовать разобрать те что купил, выглядели они стремно, ну и если вдруг что то не выйдет я просто не буду их ставить ну и другой вариант можно облицовку будет переставить со старых замков, и плюс ко всему можно понять что делают спецы чтоб подходил другой ключ
Но это мелочи, самое главное в этой процедуре 1 ничего не просрать, 2 аккуратно развальцевать облицовку
Развальцовывал простой плоской отверткой, делать нужно аккуратно дабы не повредить облицовку, развальцевали, тонкой плоской отверткой поддели и сняли, дальше все просто тупо вытягиваем личинку, держало ее в этой обойме только облицовка
Дальше чистим блистим, смазываем чтоб все работало четко
Тут до меня дошло что это в принципе легко, но нужно начать с пасажирской двери, так перестраховаться, снял замок, и не зря я таки начал с пасажирской двери
Махнул местами личинки в обоймах, завальцевал все это дело, и пошел ставить, проверил, работает четко, мягко поворачивается в общем работает, сменил замок на лючке бензобака, там все очень просто тоже, и поменял замок зажигания без контактной группы, т.к.контактную группу ставил новую, и того все кроме двери водителя открывается одним ключем, завтра доделаю водительскую дверь, и постораюсь доснять подробнее как разбирается личинка, всем огромное спасибо кто дочитал до конца, ну и за лукасики, вы лучшие читатели
UPD:
Как и обещал сегодня доделал водительскую дверь и сделал еще фоток
11.11. Снятие и установка механизма открывания передней двери
Снятие механизма открывания передней двери проводите в следующем порядке:
— снимите панель отделки двери;
— снимите уплотнительный элемент;
Рис. 11.35. Снятие тяги: 1 — тяга
— выньте из фиксаторов тягу 1 (рис. 11.35), связывающую наружную ручку;
Рис. 11.36. Снятие внутренней ручки: 1 — элементы крепления; 2 — защелки; 3 — внутренняя ручка
— снимите внутреннюю ручку 3 (рис. 11.36), потянув рукоятку в направлении к петлям;
— раскройте защелку 2;
— снимите крепления 1;
Рис. 11.37. Снятие механизма открывания двери: 1 — контактный разъем; 2 — механизм открывания двери; А — отверстие
— отсоедините контактный разъем 1 (рис. 11.37);
— выньте из фиксаторов связующий элемент с блоком управления;
— выньте весь механизм 2 в сборе, повернув его, чтобы вынуть палец из замка;
— выньте механизм в сборе через отверстие А.
Установку механизма открывания передней двери проводите в следующем порядке:
— подсоедините жгут проводов блока управления после его снятия;
— поставьте новые уплотнительные элементы, которые должны устанавливаться без складок и разрывов, хорошо очистите поверхность, прижимающуюся к панели двери;
— завершите установку в последовательности, обратной снятию.
Треск. Замена замка двери.
Заметила сегодня, при открывании дверей с центрального замка, появился треск в задней левой двери. Или может не в двери…но больше не откуда просто)
Открываю и слышно ТРРРРРРР
Кроме как завтра побрызгать WD и смазкой замок, больше ничего не приходит в голову.
Может кто знает что может трещать?
З.Ы. Заменила замок, дело было в соленоиде. Ремонту не подлежит, только замена замка в сборе.
Peugeot 206 1999, двигатель бензиновый 1.4 л., 75 л. с., передний привод, механическая коробка передач — другое
Машины в продаже
Peugeot 206, 2007
Peugeot 206, 2007
Peugeot 206, 2008
Peugeot 206, 2007
Комментарии 15
Саш, сорри что давненько не захаживал с советами, дела навалились… Если при открывании двери после щелчка замков в двери слышится тррр, то это скорее всего приходит хана элетрозамку, там внутри червячная передача на поводок солдатика, когда замки отщелкнулись, червяк останавливается упираясь в верхнюю мертвую точку, а у тебя скорее всего проскакивает моторчик по этому червяку, вот и слышен треск. Скинь обшивку, посмотри моторчик… Я с таким на практике сталкивался один раз — разошлись немножко две половинки крышки самого электрозамка, обезжирил, намазал клеем аккуратно и стянул на месте — до сих пор работает…
) ) )
спасибо) такое подробное объяснение)
но, у меня так не прокатит)
посмотрели пыжа пара человек, сказали:»Соленоид. Не ремонтируется, менять только в сборе.»
а теперь задняя дверь вообще не закрывается, мучаюсь очень с ней(
Ну собственно соленоид и есть тот самый электромотор который закрывает дверь, ты бы его сняла для начала, да посмтрела что с ним, а то мож правда дело то простое… А поменять всегда успеешь, на крайний случай как-раз принесешь в магазин и скажешь «мне вот такой же» ) ) )
да?) я думала это разные вещи) вообще хз была что такое соленоид)
да я сама туда не лезу) а знакомый разобрал все, снял, глянул, сказал никак не сделать, всё французы виноваты) ) )
Ясн, ну значит он совсем помер… Покупай новый привод, да неси тому товарищу — пусть поменяет ) ) )
хм…замок можно было спасти?
а мне сказали новый замок покупать…уже заказала, и оплатила…
да, замок двери, мне просто два человека сказали, что нужно менять сам замок
еще сказали, типа на отечественной машине было бы проще
хм(
Ну ладно, не буду рассуждать о принципах замка на Пыже, давай посмотрим что придет, сделаешь фотку (может у тебя соленоид с замком в одном корпусе, на Маздах 3-ках такое видел на новых), поменяешь и расскажешь, что оно и как…
надо было раньше с тобой об этом говорить) ) ) когда еще не оплатила замок)
а сейчас так и так менять)
Нуу… Я думаю хуже от этого не станет) ) ) )
