Ремонт замка водительской двери
Всем здравствуйте! Пока тепло, решил разобраться с замком водительской двери, т.к по ощущениям близилась его кончина, а заниматься в холода этим не хочется.
Симптомы неисправности следующие:
Когда на улице становилось влажно, при разблокированных дверях иногда появлялись ложные позывы к срабатыванию, не открытие/закрытие, а именно короткий импульс срабатывания моторчика на замке водительской двери, и вслед за ним срабатывали все двери, т.к водительский замок управляющий. Решалось всё опусканием солдатика водительской двери вручную.
Потому такая же ерунда начала проявляться и на закрытой машине, редко, но заметил этот момент.
И вот совсем недавно финишем стало то, что при открытие с кнопки солдатики тупо не поднялись, при открытие с ключа разблокировалась только водительская дверь, а после лёгкого нажатия на солдатик — разблокировались все двери. И вроде на этом всё устаканивалось, всё начинало работать, но со временем могло и повториться.
Решил разобрать и посмотреть что там вообще. По началу вообще не хотелось с этим возиться, т.к на первый взгляд замок — штука одноразовая, но по факту это не так.
На самом актуаторе замка есть тяга, работающая как концевик и служит для управления всеми дверьми автомобиля, находил видео, где ремонт заканчивался на чистке этих контактов и поджимке замыкающей пластинке на самой тяге. Грязи там конечно было немного, но после чистки и смазки ничего не изменилось особо.
Решил лезть дальше, разобрал сам актуатор и увидел износ шестерни на оси моторчика, половина рабочей поверхности была сточена под конус. Выходит что какая то часть шестерни совсем не работала из-за износа, а уже из-за этого происходили ложные срабатывания, которых хватало для повторной активации всех актуаторов дверей.
Лечится всё снятием шестерни и установкой обратной стороной, где износа нет.
Немного смазал шестерни перед склейкой корпуса, теперь всё хорошо.
Chevrolet Lacetti Снятие замка двери
Работу проводим при замене замка или его тяг. Перед началом работы поднимаем стекло.
Снимаем обивку передней двери и влагозащитную пленку
Головкой «на 10» отворачиваем болт крепления направляющей к внутренней панели двери.
Через технологическое окно во внутренней панели двери вынимаем резиновый уплотнитель двери из паза направляющей стекла’
и вынимаем направляющую стекла.
Обратите внимание, что при установке направляющей, ее выступ следует вставить в соответствующее отверстие в усилителе двери.
Отсоединяем наружную ручку двери и внутреннюю.
Ключом Torx T-30 отворачиваем три винта крепления замка двери…
…и выводим его в сборе с электроприводом и четырьмя тягами через технологическое отверстие во внутренней панели двери.
Отжав фиксатор, отсоединяем колодку жгута проводов от электропривода блокировки замка.
Аналогично отсоединяем колодку проводов от контактной группы.
Выводим все тяги из полости двери и снимаем замок.
Расположение тяг замка двери: 1 — тяга внутренней ручки; 2 — тяга наружной ручки; 3 — тяга личинки замка; 4 — тяга кнопки блокировки замка.
Замок передней двери с электроприводом блокировки, наружной и внутренней ручками Установку замка двери, наружной и внутренней ручек проводим в обратной последовательности.
Перед установкой обивки двери проверяем работоспособность механизма замка двери.
В случае некорректной работы наружной ручки двери следует провести регулировку длины ее тяги путем установки пластмассового держателя тяги на нужном участке.
Замок, ремонт личинки замка водительской двери.
Всем доброго времени суток, прошло уже более года как Я являюсь владельцем Лачика) конечно я уже много что сделал, но фотки на старом телефоне и в ближайшее время я всё выложу и покажу Вам.
А пока что вернемся к нашей теме про замок. Немного вступления…
Однажды зимним утром Я выхожу к машине, нажимаю кнопку ЦЗ, и о ЧУДО))) АКБ в 0 «ну ладно думаю я, щас с ключа открою», сую ключ, а он ни в какую, «ладно» наверное замерз, танцы с бубном 20 минут не дают результат. Забрался в машину через багажник, открыл, прикурил, уехал, ОК. Начитавшись тем про проблемы с замками, решил озадачится этой проблемой у себя. Дождался лета))) одним прекрасным утром вспомнил что проблема не решена, начал всё разбирать, снял обшивку (сколько матных слов я вспомнил когда снимал эту рамку ручки открытия двери, это ***, в итоге сломал 2 уха благо новое стоит 150р), снял личинку замка (ничего трудного, ключ на 10 и пациент в руках) и пошел домой всё разбирать и чистить.
Он закис так, что потребовалось 40 минут на разборку и дефектовку. (не запускайте свои замки, смазывайте вовремя и лелейте их, однажды они спасут Вам ни один час времени.)
После разборки я составил таблицу «секрета» (советую Вам тоже делать данную процедуру, т.к. мало ли что может быть, рукой задели всё слетело и гадай потом что где стоит). На самом деле всё не так трудно как я думал, интуитивно понятно как этот механизм работает, главное внимательность.
всё почистил, и заодно узнал как работает личинка замка и замок в целом (27 лет не знал как это работает) в итоге получил вот такой результат:
Пружинки взял из донора, купил замок за 160 рублей от ВАЗ 2109.
Поставил и радуюсь что оно теперь работает, ЯСНО дело что пользоваться данной услугой) я буду не часто…крайне редко, но то что это теперь работает ЛАЙК и ВАН ЛАВ! Удачи Вам ребята, следите за своими железными конями, и пристёгивайте ремни безопасности!
Снятие замка двери
Работу проводим при замене замка или его тяг. Перед началом работы поднимаем стекло.
Снимаем обивку передней двери и влагозащитную пленку (см. Снятие обивки передней двери).
Головкой «на 10» отворачиваем болт крепления направляющей к внутренней панели двери.
Через технологическое окно во внутренней панели двери вынимаем резиновый уплотнитель двери из паза направляющей стекла’
и вынимаем направляющую стекла.
Обратите внимание, что при установке направляющей, ее выступ следует вставить в соответствующее отверстие в усилителе двери.
Отсоединяем наружную ручку двери (см. Снятие личинки замка и наружной ручки передней двери) и внутреннюю ручку (см. Снятие внутренней ручки передней двери).
Ключом Torx T-30 отворачиваем три винта крепления замка двери…
…и выводим его в сборе с электроприводом и четырьмя тягами через технологическое отверстие во внутренней панели двери.
Отжав фиксатор, отсоединяем колодку жгута проводов от электропривода блокировки замка.
Аналогично отсоединяем колодку проводов от контактной группы.
Выводим все тяги из полости двери и снимаем замок.
Расположение тяг замка двери: 1 — тяга внутренней ручки; 2 — тяга наружной ручки; 3 — тяга личинки замка; 4 — тяга кнопки блокировки замка.
Замок передней двери с электроприводом блокировки, наружной и внутренней ручками Установку замка двери, наружной и внутренней ручек проводим в обратной последовательности.
Перед установкой обивки двери проверяем работоспособность механизма замка двери.
В случае некорректной работы наружной ручки двери следует провести регулировку длины ее тяги путем установки пластмассового держателя тяги на нужном участке.
Замок водительской двери
Однажды началась у меня проблема с замком водительской двери. Периодически он перестал открываться или закрываться с сигнала ключа или сигналки, а с ключа физически всё без проблем. Разобрал я обшивку двери (думаю, что с этим ни у кого нет проблем) и поверил напряжение мультиметром. Напряжение было. Ну значит проблема с замком, точнее с солиноидом. Заказал замок с разбора и пошел счастливый ставить. Но не тут-то было. Новый замок тоже не работал. Пихаю снова мультик, и о чудо, напряжения нет. Огорчился и пошел искать схему проводки. Далее началось интересное. Схему нашел, а описание проблемы почти нигде на просторах интернета не было. По схеме разъем 351 находится между дверью и корпусом. Чтобы его вытащить, надо отодвинуть резину и нажать на уши сверху и снизу контакте.
Но чтобы подвергнуть его ремонту, о надо снять дверь. Ничего сложного там нет. Только аккуратно, дверь тяжелая и лучше попросит помощь друга, и подставить чурочки. Надо открыть пять болтов.

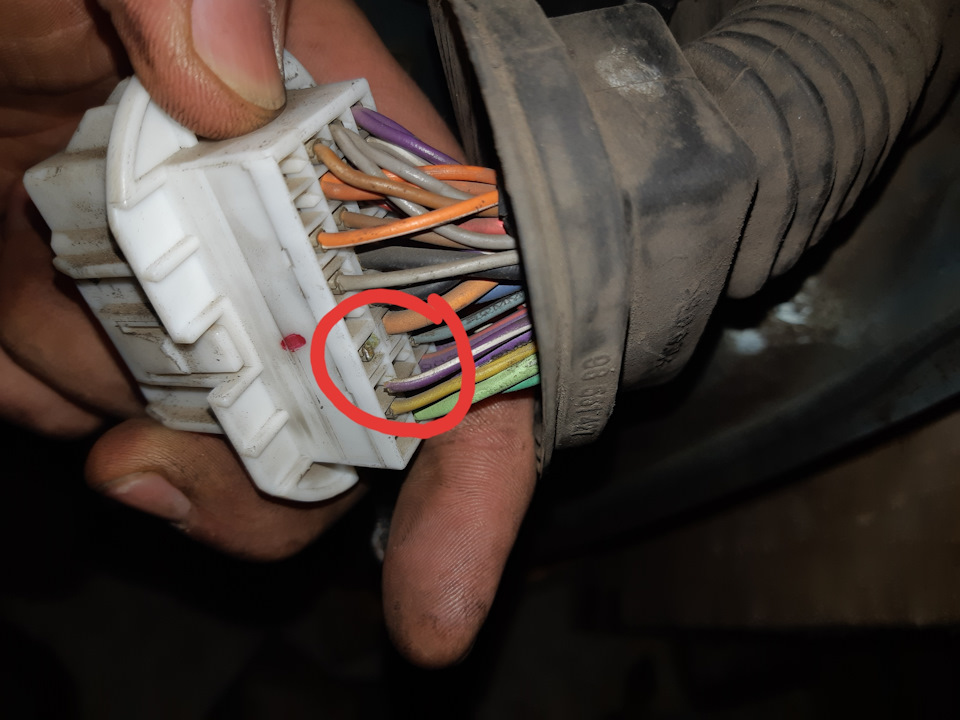

Теперь всё удобно, но не всё просто. Нашел контакт сломанный и при помощи мультика понял, что контакт этот- напряжение на замок двери водителя.
Сколько не пытался я его вытащить, не получилось. Я его и подцеплял, и усики подгибал, и в нагляк тянул, не получилось ничего. Тогда я просто вырезал пластик, запаял контакт и заклеил его обратно. Всё держится хорошо.
Собираем в обратном порядке. И всё заработало. Всё открывается и закрывается. Может кому пригодится. Удачи вам.
