Какой должна быть правильная конструкция скважины на воду
Общеизвестно, что основное назначение скважин — добыча полезных ископаемых, которыми являются нефть газ и вода, из недр земли, но мало кто знает, что существуют и другие их виды. Скважины используют для выполнения вспомогательных, нагнетательных, специальных и геологоразведочных работ. Хотя конструкция скважины для каждого добываемого ресурса или выполняемых работ существенно отличается от аналогов, между ними есть много общего.
Скважиной называют выработку круглого сечения в земной коре, диаметр которой существенно меньше ее длины, полученную буровым методом с поверхности или в земле под любым угловым направлением к горизонту без прямого доступа человека к каналу. При рассмотрении конструкции всех видов скважин используют терминологию, принятую для их описания в добывающей отрасли.
Рис. 1 Забор воды из скважины электронасосом
Понятие конструкции и основные элементы скважины
Конструкция для скважины — это набор элементов почвенной выработки с диаметром в поперечнике, значительно меньшим их длины, обеспечивающим долговечное и надежное создание канала между поверхностью земли и вскрытым глубинным пластовым флюидом. Основное назначение скважинного канала — геологоразведка и оценка подземных ресурсов, исследование структуры разреза, поддержание давления рабочего пласта, контроль эксплуатации месторождений, добыча природных ресурсов.
Скважины делят на следующие составные части:
Рис. 2 Схематичная конструкция скважины
В нефтегазодобывающей промышленности используют промежуточные обсадные колонны, служащие для разделения несовместимых геологических зон, требующих различных режимов бурения скважинного канала. В буровой отрасли применяют следующие промежуточные скважинные колонны:
Рис. 3 конструкция скважины — схематичный разрез
Принцип работы скважины на воду
Скважину монтируют для забора воды из подземных водных источников, при этом проводят следующие операции:
Конструкция скважины на воду — основные элементы
При бурении скважин принимают меры для защиты канала от осыпания, для этого в устройство добывающих воду скважин включают несколько основных элементов.
Рис. 4 Внешний вид обсадных труб
Обсадные трубы
Обсадные трубы используют для укрепления и герметизации скважинного ствола, основными материалами их изготовления является металл, пластик и асбестоцемент. Металлические трубы выпускают из обычной или нержавеющей стали, также бывают оцинкованные и эмалированные виды.
Помимо резьбы, трубы соединяют между собой посредством сварки или при помощи муфт.
В последнее время особой популярностью пользуются трубы из полиэтилена низкого давления ПНД, широко применяемые в распространенных скважинах на песок. Пластиковая эксплуатационная колонна может составляться из труб, имеющих длину 3 или 6 метров, а их наружный диаметр, рассчитанный на установку глубинных погружных электронасосов, обычно равен 90, 113, или 125 мм.
Донный фильтр
В устройство добывающих воду скважин на песке обязательно входит фильтр, который располагается в забое обсадной колонны и погружен в водоносный горизонт. Существует несколько разновидностей скважинных фильтров, отличающихся конструкцией и принципом работы.
Гравийный
Самый простой вид, создается путем подсыпки в забой скважины гравия с мелким зерном. Гравийная подушка препятствует забору грязевого раствора в скважине из песка и ила со дна, снижая таким образом нагрузку на фильтрующие поверхности обсадных труб и электронасоса.
Рис. 5 Скважинные фильтры – особенности конструкций
Щелевой
Простое устройство со стенкой обсадной трубы, имеющей поперечную или продольную перфорацию в виде тонких надрезов. Через узкие щели хорошо проходит вода, а мелкие частицы песка отсеиваются. Такая конструкция в основном используется в трубах из ПНД.
Сетчатый
Представляет собой мелкую сетку из коррозионно-устойчивых материалов (пищевая нержавейка или стеклоткань), обладающую высокой стойкостью к истиранию. Основной недостаток конструкции заключается в ее повышенном сопротивлении водному потоку (на 20 — 40 %), в некоторых случаях при малом дебите это может привести к недостатку воды в источнике.
Дырчатый
Конструкция используется в условиях, где требуется высокая прочность, представляет собой трубу с большим количеством просветленных круглых отверстий. Перфорированный фильтр применяют в источниках с малым объемом подачи и низким напором.
Проволочный
Выполнен из нержавеющей проволоки треугольного сечения, намотанной плотными рядами на перфорированную обсадную трубу. Отличается высокой прочностью и долговечностью, напрямую связанными с сечением используемой в нем проволоки.
Основные методы и оборудование для обустройства скважин
Для забора воды из скважин используют погружные и наружные электронасосы, насосные станции, поверхностное насосное оборудование может располагаться рядом со скважинным устьем или на некотором расстоянии от него. Для подключения электронасосов к скважинному источнику используются различные методы и оборудование, рассчитанные на разные типы электронасосов.
Оголовок
Если необходимо решить вопрос крепления погружного электронасоса и защиты скважинного канала от проникновения грязи и осадков, применяют оголовок, который устанавливают поверх обсадной трубы. Устройство рассчитано на стандартный диаметр, может быть выполнено из пластика, стали или чугуна, способно выдержать вес подвешиваемого насосного оборудования до 250 кг. в пластиковом исполнении и до 500 кг. при использовании металла. В типовой конструкции предусмотрено размещение карабина для подвешивания электронасоса и выходное отверстие, через которое пропускает напорную трубу при подключении к линии.
Конструктивно оголовок выполнен из двух частей, которые соединяют после погружения электронасоса в скважину. Для этого на обсадную трубу надевают фланец, прижимая его к поверхности земли, устанавливают резиновое кольцо и сверху ставят второй фланец с подвешенным электронасосом, неподвижно фиксируя его с помощью болтов.
Адаптер
Адаптер позволяет подключать поверхностный центробежный электронасос или насосную станцию к скважине через трубопровод, если они расположены на некотором удалении. Трубы при этом располагаются под землей, что исключает их промерзание в зимнее время, второе преимущество данного подключения — увеличение глубины погружения напорного трубопровода в скважину за счет опускания ниже уровня земли, которая в поверхностных насосах не превышает 9 метров.
Адаптер выполняется в виде двух частей, одна из которых с подключенным напорным трубопроводом располагается в скважинном канале, а вторая с подсоединенной к ней водопроводной магистралью находится снаружи. Обе части соединяются через стенки обсадной трубы с помощью резьбы и изолирующей резиновой прокладки.
Рис. 8 Адаптер – конструктивное устройство
Кессонная яма
Кессонную яму используют в тех случаях, когда электронасос и насосное оборудование для автоматизации его работы расположены рядом со скважинным устьем. Обычно яма выполняется в виде бетонного кольца, углубленного в землю, иногда используется пластик или сварные металлические конструкции, покрытые битумной гидроизоляцией. Во избежание проникновения в забой грунтовых вод вдоль скважинного ствола, дно ямы покрывают цементно-песчаной стяжкой.
Обычно в кессонных колодцах размещают насосную станцию или автоматику управления глубинным электронасосом: гидроаккумулятор, реле давления и холостого хода, манометр. Помимо изоляции от грунтовых вод, кессон обеспечивает защиту от промерзания не только устья скважины, но и всей водопроводной магистрали, которая при его использовании располагается под землей.
Рис. 10 Кессонный колодец
Скважинные насосные агрегаты и автоматика
Для забора воды из скважин в основном используются поверхностные и погружные электронасосы центробежного принципа действия. Преимуществом данной конструкции является возможность создания высокого напора в линии, благодаря применению агрегатов с большим количеством рабочих колес, позволяющих повышать давление в каждой последующей ступени.
Бытовые погружные электронасосы могут поднимать воду с очень больших глубин (около 200 метров), в то время как поверхностные виды используют в источниках с зеркалом воды на глубине до 9 метров от поверхности земли. Для увеличения глубины забора поверхностных моделей иногда используют встроенные или погружные эжекторы, правда при этом их КПД значительно падает.
Рис. 11 Центробежный электронасос
Гидроаккумулятор, реле и манометр
Для автоматизации работы водозаборного насосного оборудования используется автоматика для скважины или насосная станция, состоящая из следующих приборов:
Рис. 12 Автоматика в системе управления электронасосами
Конструктивное устройство водных скважин не отличается большой сложностью, основными внутренними элементами, которые устанавливаются при бурении, являются обсадные трубы и фильтр в области забоя. Для забора воды после монтажа скважины используют дополнительное оборудование и инженерные системы (кессон, оголовок, адаптер), позволяющие эффективно подключить электронасос к источнику, учитывая его расположение и вид.
Что это такое устье скважины, оборудование и арматура
Верхний видимый участок обсадной трубы, на который производится монтаж насосного и прочего оборудования, называется устье скважины.
Что это такое
Устье скважины – это место, где обсадная труба граничит с грунтом и часть ее видна на поверхности. Данный участок подлежит обязательной гидроизоляции. Вокруг ствола выкапывается небольшое углубление по всему радиусу. В канавку вставляют трубу побольше и внутреннюю часть заливают бетоном. Место примыкания обсадной, оголовка и бетона обрабатывают герметиком, устойчивым к агрессивной среде.
Устройство
Качественное обустройство устья преследует несколько целей:
Устьевая арматура
Первое – оголовок. Устанавливается непосредственно на обсадную и закрепляется специальными болтами. По наружной части укладывается резиновое уплотнительное кольцо для предотвращения течи.
Второе – разгрузочная обвязка. Сложный элемент узла подачи воды из устья. На верхнем участке располагаются тройники, шаровые задвижки, обратные клапаны, фильтры грубой очистки. Все узлы и агрегаты работают во взаимодействии друг с другом. Порядок расположения агрегатов зависит от количества заборных устройств и объема потребления воды. В каждом проекте рассчитываются индивидуально.
Третье – кессон. Чтобы защитить источник от попадания в него глины, грунта, верховодки, а также для предупреждения промерзания оборудование закрывают кессоном. Это короб из пластика, кирпича, бетона или любого другого прочного материала, который полностью закрывает обсадную вместе со всеми агрегатами. Кессон может быть куплен в готовом виде или собран самостоятельно.
Четвертое – насос. Самый главный элемент добычи жидкости из недр. Чем меньше расстояние от поверхности воды до насосной станции, тем легче крыльчатке втянуть и направить воду. Именно поэтому лучше ставить прибор возле оголовка.
Пятое – оборудование для автоматического отслеживания неполадок, аварийные сигнализаторы, датчики исправной работы системы водоснабжения. Автоматика монтируется рядом с насосом, что позволяет работать всем узлам практически автономно.
Важно: устьевой инвентарь требует к себе особого внимания в связи с нахождением в постоянной агрессивной среде.
Схема
Обсадная труба, выходящая из земли на поверхность на метр. Оголовок, на него вешается все оборудование. Погружник, кабель, шланг, водораспределительный узел. Насосная станция для глубоких артезианских шахт. Электронные датчики автономной работы источника. Выход полностью закрывается защитным коробом или кессоном.
Устьевое оборудование
Обсадная труба бывает из металла, пластика или полиэтилена. В зависимости от материала изготовления оголовок устанавливается по разным технологиям. К стальной обсадной приваривается фланец. На него крепится ответный, на котором и будет располагаться все оборудование. Крышка должна быть глухой. В верхней части монтируется резьба и распределительный узел, если используется станция, а не погружной насос. Сквозь крышку продевается труба или шланг подачи воды.
Принципы правильного обустройства
Важно: закапывать короб следует глиной, а вокруг сделать отмостку.
Обвязка устья скважины – это монтаж оборудования для подачи воды на поверхность через входное отверстие ствола шахты. Насос, погруженный в обсадную или установленное на поверхности, присоединяется к шлангу, проходящему через крышку оголовка.
Для устройства кессона потребуется подготовка прочной и надежной основы. Вокруг шахты обкапывают грунт и насыпают ПГС. На хорошо утрамбованную основу заливают бетон слоем до 10 сантиметров. Такой фундамент выдержит и пластиковый кессон, и кирпичный короб. Снаружи стены обязательно обрабатывают гидроизоляционными материалами. Внутри утепляют.
Конструкция скважины
Скважина – это пробуренное отверстие в земле, имеющее значительную глубину при небольшом диаметре. Начало скважины называется устьем, дно – забоем, а боковые поверхности – стенками.
На рисунке показан разрез скважины.
2 – стенки скважины
6 – обсадная колонна
7 – эксплуатационная колонна
Здесь показан профиль ствола скважины, на рисунке «а« на каждом ряде обсадных колонн пишется диаметр (мм.), на рисунке «б« указана глубина (м.) установки колонн, интервал подъема цементного раствора обозначается штриховкой.
Основные характеристики скважины, это глубина, диаметр, направление. Глубина скважин зависит от назначения и колеблется от нескольких метров до нескольких километров. Диаметр скважины задается диаметром породоразрушающего инструмента – долота. Направление скважины может быть вертикальным, горизонтальным, иметь любой угол и искривление, также бывают скважины – восстающие, то есть направленные вверх (бурятся из подземных выработок).
Конструкция скважины предусматривает крепление стенок с помощью, так называемых обсадных труб. Обсадные трубы составляются в обсадные колонны и спускаются в скважину. Первая обсадная колонна, спускаемая в скважину, имеет максимальный диаметр и называется – направлением, предохраняет устье скважин от размыва грунта циркулирующим буровым раствором, её длина составляет – 5 м., а диаметр – 527 мм. Следующая колонна – кондуктор, служит для перекрытия неустойчивых верхних пород и водоносных горизонтов. При бурении скважин в условиях многолетней мерзлоты направление и кондуктор выбирают с учетом будущего растепления пород. Для предотвращения и устранения осложнений при бурении, спускают несколько промежуточных колонн. Последняя колонна, предназначаемая для работы в продуктивном горизонте, называется экcплуатационной. При подсчете числа колонн, спущенных в скважину, направление и кондуктор не учитываются. Низ всех спускаемых колонн, заканчивается короткой утолщенной трубой, называемой башмаком.При больших глубинах бурения возникает необходимость спустить колонну перекрывающую определенный интервал без выхода к устью скважины. Такая колонна называется хвостовиком или потайной колонной.
После спуска каждой колонны производится цементаж затрубного пространства. Цементаж — это операция состоящая из закачки цементного раствора в затрубное пространство колонны и последующей выдержки для застывания этого раствора. Цементаж производится с целью разобщения пластов земной коры и закрепления спущенной колонны труб в скважине. Для цементирования используют цементный раствор — смесь вяжущих материалов (цементов), затворенных некоторым количеством воды, часто с добавками химических реагентов. Цементный раствор применяемый в описанной операции, также называют тампонажным раствором.
Устье нефтяной скважины
Вне зависимости от добываемого ресурса, устье представляет собой крайне важный функциональный элемент системы. От него зависит производительность и эффективность добычи, а также удобство во время процесса бурения. При обустройстве нефтяных точек добычи особе внимание уделяется именно устью.
Что представляет собой устье скважины?
В независимости от того, нефтяная скважина или нет, по обобщенному определению устье – это пересечение шахтой поверхности верхнего грунта, т. е. наиболее рыхлого и неустойчивого пласта.
В нефтедобыче устройство устья скважины – это целый комплекс труб, расположенных на самом верху скважины. Там же располагается и оборудование, которое производит регулировку показателей давления внутри шахты во время бурения. Это позволяет регулировать весь процесс добычи, подстраивая оборудование под конкретные текущие требования.
Фактически, нефтяное устье выполняет несколько функций:
Немаловажно отметить, что все детали этого элемента проходят специализированную обработку для того, чтобы обеспечить максимально плотное прилегание даже во время интенсивного бурения. Такая плотная подгонка гарантирует образование крайне герметичных соединений, что в случае добычи нефтяных продуктов немаловажно: они значительно понижают или вовсе исключают образование протечек.
Все элементы рассчитаны на различное давление и подбираются сходя из требований конкретной конструкции и условий эксплуатации.
Схема устья скважины
Само устье нефтяной скважины являет собой комбинацию нескольких функциональных узлов:
Все они являются важными составляющими.
Головка обсадной колонны
Головка обсадной колонны – это соединяющее звено между обсадными конструкциями и разнообразным нефтяным устьевым оборудованием. Кроме этого, она:
По мере того, как происходит бурение, рано или поздно возникает необходимость присоединения очередного звена обсадной колонны. Для этого предназначены специальные тяжелые фитинги. Они надеваются с применением узконаправленного оборудования, которое и крепится на головку обсадной колонны, которой оснащается устье буровой скважины.
Данный элемент включает в себя захваты для удержания колоны, а также выполняет функцию по уплотнению обсадной конструкции, что позволяет как повысить её прочность, так и исключить неприятные явления вроде протечек или прорывов, устранение которых может занять немало времени.
Это оборудование применяется не только когда происходит процесс бурения, но и во время комплексных восстановительных мер. В таком случае головка используется как приспособление для контроля давления.
Постепенный монтаж тонких обсадных труб производится с использованием разнообразных адаптеров и регуляторов, а это означает, что противовыбросовый аппарат необходимо демонтировать и монтировать обратно каждый раз, как возникнет необходимость установки новой секции в скважину. Уже зафиксированные фланцы и втулки становятся единым целым с оборудованием нефтяной скважины.
Головка насосно-компрессорной колонны
Обслуживание скважин обеспечивается целым комплексом структур, оборудования и элементов, к которым относится, и головка насосно-компрессорной – или рабочей – колонны. Она опирается на головку обсадной колонны и выполняет ряд следующих функций:
Сама головка насосно-компрессорных труб идентична обсадным конструкциям с двойным фланцем. Для того, чтобы обеспечивать должную герметизацию, головка может иметь гнездо или специальную расточку для качественного уплотнения. Конструкция устья скважины должна позволять бесконфликтное размещение оборудования, поэтому продумывать его размещение следует заранее. Бурение также не должно влиять на функционирование аппаратуры, в противном случае возможно возникновения аварийных или, в случае добычи нефтяных залежей, небезопасных ситуаций.
Фонтанная арматура
Фонтанная арматура – это целая система механизмов и приспособлений, выполняющих ряд регулирующих и контролирующих функций. Почти каждая схема устья скважины, предназначенной для добычи нефти включает в себя фонтанную арматуру. Она представляет собой комплекс устройств, предназначенных для герметизации устья фонтанирующей скважины, подвески колонн лифтового назначения, а также для контроля и управления потоками. В состав элемента входят:
Из-за своей специфики, к этому оборудованию выдвигается ряд требований:
Колонная головка, располагающаяся внизу арматуры фонтанного типа, необходима для осуществления подвешивания обсадных колонн, а также герметизации.
Арматура фонтанная является важным элементом в случае нефтяных разработок, потому имеет собственный ГОСТ. В нем перечислены все типы ключевых схем, среди которых:
При выборе типа необходимо ориентироваться на условия будущей эксплуатации.
Взаимодействие всех компонентов арматуры обеспечивается за счет разнообразных фланцев и хомутов, а подсоединение к трубопроводу осуществляется через манифольд. Присоединение должно проводиться по всем правилам, в противном случае возможно возникновение чрезвычайного происшествия.
Процесс добычи нефти
Нефть, Газ и Энергетика
Блог о добычи нефти и газа, разработка и переработка и подготовка нефти и газа, тексты, статьи и литература, все посвящено углеводородам
Понятие о конструкции скважины
Понятие о конструкции скважины, ее составные элементы.

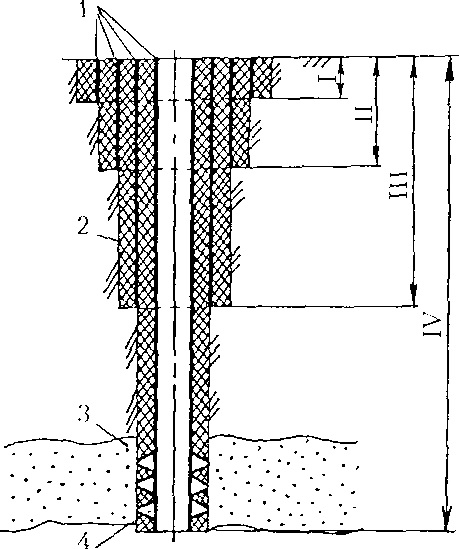

Рис. Конструкция скважины:
Конструкция эксплуатационной скважины определяется числом рядов труб, спускаемых в скважину и цементируемых в процессе бурения для успешной проводки скважин, а также оборудованием ее забоя. В скважину спускают следующие ряды труб:
Направление – это колонна труб, спускаемая в скважину до некоторой глубины (5-40 м), которая цементируется от устья по всей длине и служит для надежного крепления верхних интервалов и предотвращения размыва устья скважины.
Кондуктор служит для крепления верхних неустойчивых интервалов разреза, изоляции верхних водоносных горизонтов от загрязнения, а также для возможности установки на устье противовыбросового и устьевого оборудования.
Промежуточная обсадная колонна предназначена для крепления и изоляции вышележащих зон, несовместимых по условиям бурения с нижележащими зонами для предотвращения осложнений и аварий при бурении последующих интервалов.
Эксплуатационная колонна крепит и разобщает продуктивные пласты и вышележащие зоны геологического разреза от продуктивных пластов, обеспечивает размещение в ней оборудования для подъема жидкости или закачки необходимых агентов в пласт. Эксплуатационную колонну оборудуют элементами колонной и заколонной оснастки – пакеры, бащмак, обратный клапан, центратор, упорное кольцо и т.п. Диаметр труб э/колонны выбирают в зависимости от типоразмера применяемого оборудования.
Конструкция забоя скважины бывает двух типов – открытого и закрытого. Открытый забой, не обсаженный колонной, используют в твердых породах, где исключены обвалы.
При закрытом забое продуктивный пласт обсаживают колонной с последующим цементированием и перфорацией.
