Xiaomi Mijia Smart door lock lite
Умный дверной замок Mijia
Не так давно, года полтора назад в системе умного дома Xiaomi было всего 6 замков. Но развитие системы не стоит на месте и на данный момент их аж 27 штук. И про один из них мы сегодня и поговорим. Представляю вашему вниманию умный smart замок Door Lock Lite, выпускаемый под брендом Mijia.
Давайте подробно рассмотрим на что способен этот замок, а что он делать не может.
Комплект поставки и внешний вид
Если в других обзорах размеры и вес коробки не так сильно критичны, то тут на них стоит обратить особое внимание. Коробка довольно большая, её размеры 480 мм x 290 мм x 14 мм. Вес 5.65 кг., спасибо весам Xiaomi Mi Body composition scale 2, на кухонных весах коробка совсем не умещалась.
Замок создан для китайского рынка, соответственно вся информация на коробке на китайском языке. Откроем коробку и заглянем внутрь:
Накладки выглядят просто громадными. Обычно, на китайских картинках устройства визуально выглядят больше, чем в реальности. Тут же все наоборот, их габариты: 39 см в длину в 8 см в ширину, а глубина 2.5 см.
Их внутренняя сторона выглядит так:
Вскроем дополнительные коробочки. В первой находится пакет с креплениями, 4 батарейки AA и цилиндровый замок с двумя ключами.
Во второй коробке находится врезной замок и запорная планка. Обратите внимание, что имеется кабель подключения, правда только с контактами питания.
Трафарет для сверления отверстий в двери:
И инструкция, на китайском языке. И это не единственный минус, в инструкции не нашлось место для информации по установке. В Китае при покупке замка идет бесплатная установка, видимо поэтому и нет такого раздела в инструкции, а зря.
Это все что касается комплектации, давайте поближе рассмотрим сам замок. Корпус выполнен из метала, покрытого черной матовой краской, довольно маркий, будут оставаться следы пальцев.
Рассмотрим накладку для внешней стороны двери. Всю верхнюю часть занимает сенсорная панель, для ввода кода доступа.
Сканер отпечатка пальца встроен в ручку, как мне кажется, самое удачное расположение. Ниже идет заглушка для личины замка (которая притягивается магнитом) и логотип Mijia.
На нижней стороне размещается динамик, кабель Micro-USB для подключения резервного питания, и кнопка перезагрузки.
На обратной стороне есть большая уплотнительная резинка по периметру устройства. Довольно длинный кабель подключения (20 сантиметров), и индикатор от взлома.
Посмотрим на накладку с внешней стороны двери.
Всю верхнюю часть занимает крышка, за которой находится отсек для батареек и кнопка сопряжения устройства.
И еще один отсек, в котором находится разъем подключения внешней накладки.
Характеристики MJZNMSQ01YD
На замке характеристики не указаны, но их можно посмотреть на коробке:
Наглядное представление размеров:
Касательно безопасности, общий уровень замка соответствует 3 классу защиты (уровень И в Китае), а цилиндр соответствует 4 классу (уровень C в Китае). Стоит понимать, что взломать можно абсолютно любой замок, вопрос только в требуемом на это времени. Устанавливая этот гаджет, вы делаете процесс открытия\закрытия более удобным, но не более безопасным. Хотя, если взломщик будет туп и не отключит в квартире электроэнергию, замок пришлет уведомление о попытке взлома.
Про сканер отпечатка пальцев, производитель обещает точность распознавания 97.4%, на деле у меня получилось примерно 1 раз из 6 распознавать не хочет, так что стоит быть готовым иногда вводить цифровой код.
Установка замка
Сразу обмолвлюсь, замок не для меня, установка будет происходить в другом месте. В целом, она не сильно отличается от установки обычного замка и лучше чтоб её произвели люди с опытом. Например именно этот замок будут устанавливать сотрудники интернет магазина FoxPox.ru, можно смело обращаться к ним для услуг установки.
Но есть моменты, на которые стоит обратить внимание.
В первую очередь, это сторона открывания двери (установка возможна только для наружного открытия). Встаем с внешней стороны и смотрим на дверь, с какой стороны петли, такое и открытие.
Вот купили мы замок для правой двери, все установили, но работает он не так. С внешней стороны открывается всегда, а с внутренней не открывается, что за фигня? А дело в том, что в обе версии замка кладут запорный механизм от левой двери. Перед установкой нужно его переключить в правильное положение, переворачиваем язычок замка:
Тут все понятно, поднимаем вверх фиксатор (слева от буквы L), утапливаем язычок и переворачиваем его на другую сторону. Дальше надо изменить сторону местоположения вот этого винта:
Выкрутили с одной стороны и вкрутили на другой.
Все подготовили, после чего устанавливаем замок по аналогии с любыми другими. Напоминаю, что ширина двери должна быть от 40 до 120 мм. Для демонстрации работы, я его собрал:
Вкручиваем элементы крепления на внешнюю накладку, выбрав нужный размер.
Ставим запорный механизм, штифты в процессе установки необходимо обрезать под нужный размер.
И в завершении закрываем внутренней накладкой и фиксируем винтами.
Не забываем просунуть и подключить соединительные кабели. И установить батарейки.
Все готово, проверяем физическую работу:
1. Для закрытия замка необходимо поднять ручку вверх, должны выдвинуться засовы.
2. Для открытия изнутри, нажимаем кнопку на ручке и опускаем вниз.
Закрываем крышки и переходим к подключению замка в приложении.
После физической установки замка, дополню статью фотографиями.
Подключение в Mi Home
После установки замка его необходимо подключить к приложению Mi Home. Заходим в приложение, нажимаем кнопку добавления устройств. Mi smart Door Lock Essential находится автоматически. Зажимаем кнопку P внутренней накладки на 3 секунды, для подтверждения, а потом вводим пароль администратора (для доступа к плагину).
После этого, нас попросят за 30 секунд ввести код на внешней накладке:
Успели ввести? Отлично, замок подключен.
Давайте зайдем в плагин управления. Нам сразу предлагают задать пароль администратора, для разблокировки замка.
После нам настойчиво предлагают обновить прошивку, на момент написания, актуальная версия 2.2.1_1060.
Обновление прошло без проблем, и вот наконец мы попадаем в плагин.
Большая кнопка в центре позволяет открыть замок, но только в зоне действия Bluetooth. Как и другие замки, удаленного открытия не предусмотрено. Ниже идут кнопки управления паролями\отпечатками пальцев и история действий:
Посмотрим дополнительные настройки, там можно настроить временные коды разблокировок, изменить громкость замка и время задержки авто-закрытия (от 2 до 5 секунд).
Вот собственно и все. Нет деления на членов семьи, нет возможности отключить постоянные уведомления от замка, кстати вот они:
Теперь при любом действии с замком, вам будет приходить уведомление. И где это отключить я не нашел, если кто-то знает, подскажите в комментариях.
Давайте добавим отпечаток пальца в приложение. На главном экране нажимаем Unlocking management > fingerprint > плюс, вам будет предложено несколько раз приложить палец к считывателю.
После достаточного распознавания, будет предложено выбрать руку и палец, а далее дать ему название. Тут можно использовать разные имена для каждого члена семьи, чтобы потом можно было разобраться в логах и уведомлениях.
Теперь посмотрим на одноразовые пароли, их можно задать находясь в непосредственной близости с замком. В настройке One-time passcode можно задать одноразовые пароли, которые работают в течении заданного часа. Приложение само генерирует код.
Особого смысла в этом не вижу, вот если бы пароль не был привязан ко времени, чтобы сделать несколько и раздать их в случае необходимости, а так только для гостей следующего дня.
А следующий вариант паролей уже более полезен, он называется Periodic password. Тут можно настроить пароли с учетом даты и времени.
Ну и в завершении стоит упомянуть про сценарии автоматизации, но для них нужен будет один из Bluetooth шлюзов, без него кстати не будут работать и уведомления от замка. Мой замок без проблем обнаружился настольными часами:
При настройке сценариев доступно 8 действий:
Можно например настроить включение света в прихожей при разблокировке замка, или запуск видеозаписи\сигнализации в случае тревоги. Не хватает возможности запуска разных сценариев в зависимости от конкретного отпечатка.
Расшарить доступ к замку для другого аккаунта Mi я не смог, видимо такой функционал почему-то не предусмотрен.
Покупка умного замка Mijia
При покупке стоит учитывать габариты и вес коробки, в этот раз маленькими их не назвать. Ищем замок на Aliexpress.
А если хотите визуально посмотреть и пощупать этот замок, он установлен в магазине FoxPox по адресу: г. Москва, ул. Большая Бронная, д. 23, стр. 1 (офис 215).
Личное мнение
Как по мне, функционала маловато. Но что требовать от одного из самых дешевых замков системы умного дома Xiaomi? Но есть надежда, что еще допилят функционал в новых прошивках, хотя бы отключение постоянных уведомлений в приложении.
В целом, принцип работы этого замка мне очень понравился. Открывать по отпечатку, захлопывать дверь и не думать о ключе очень удобно. Обязательно поставлю себе замок, но скорее всего более дорогую модель. А на этом все, вопросы задавайте в комментариях.
Автономные камеры, умный замок и китайский датчик. Защищаем квартиру своими руками
В жизни случаются разные неприятности. От летающих кирпичей до шарящих по многоэтажкам воришек. По крайней мере от некоторых из них можно попытаться защититься. Мы нашли стандартную двухкомнатную квартиру, хозяин которой как раз задумался над использованием современных технологий для того, чтобы предотвратить проникновение нежелательных персон в дом. Ну или хотя бы сделать все, чтоб этих персон можно было легко найти. Получилось, правда, не все, что задумали.
Содержание
От вневедомственной охраны хозяин квартиры отказался сразу. Мол, не хочет сверлить стены и вообще иметь дело с кучей ненужных датчиков. Решил ограничиться видеонаблюдением, продвинутым замком и одним датчиком, срабатывающим при открытии и закрытии двери.
Замок Xiaomi

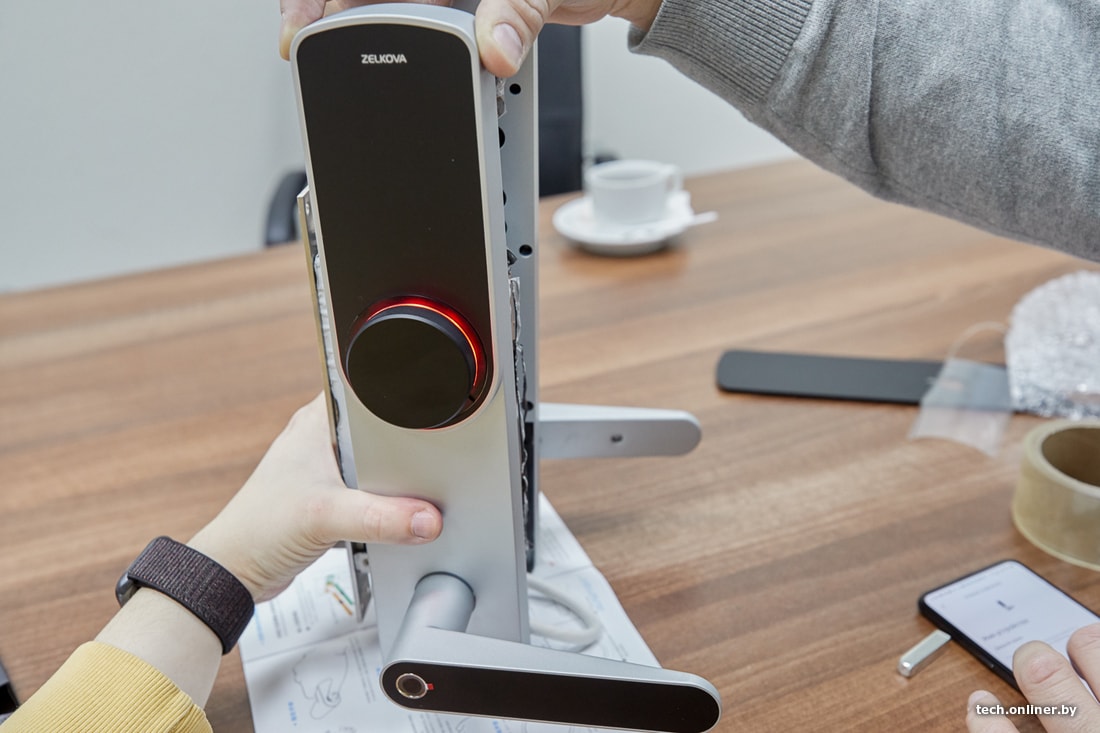

С него все и началось. IT-страна, видите ли, кругом, а в дверях у всех по-прежнему стоят древние по своей сути замки. То ли дело электронные! Чтоб, как в фантастических фильмах, открывались по отпечатку пальца или сканированию сетчатки. Благо вот и подходящая модель от всенароднопочитаемой Xiaomi — Smart Door Lock. Пусть и без глазного сканирования.

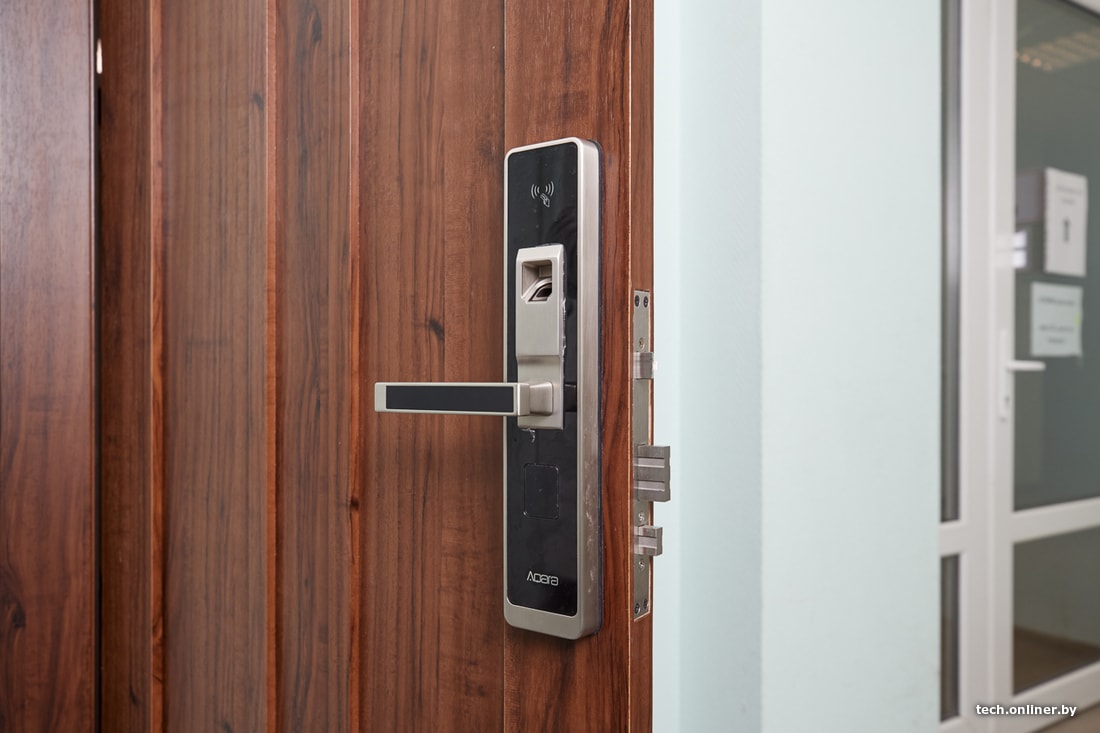

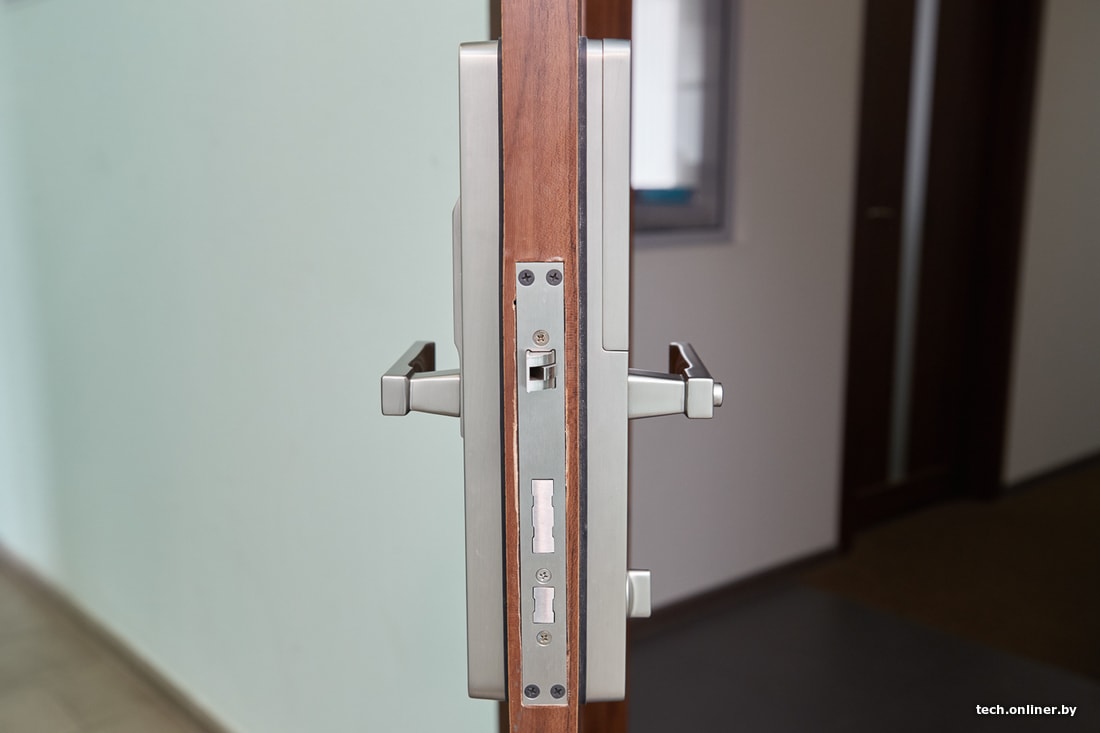

Перед установкой посмотрели, как устройство работает в одном из минских офисов. Проходимость здесь высокая, а замок функционирует уже около года. Внешне устройство симпатичное, хотя и кажется слегка громоздким.

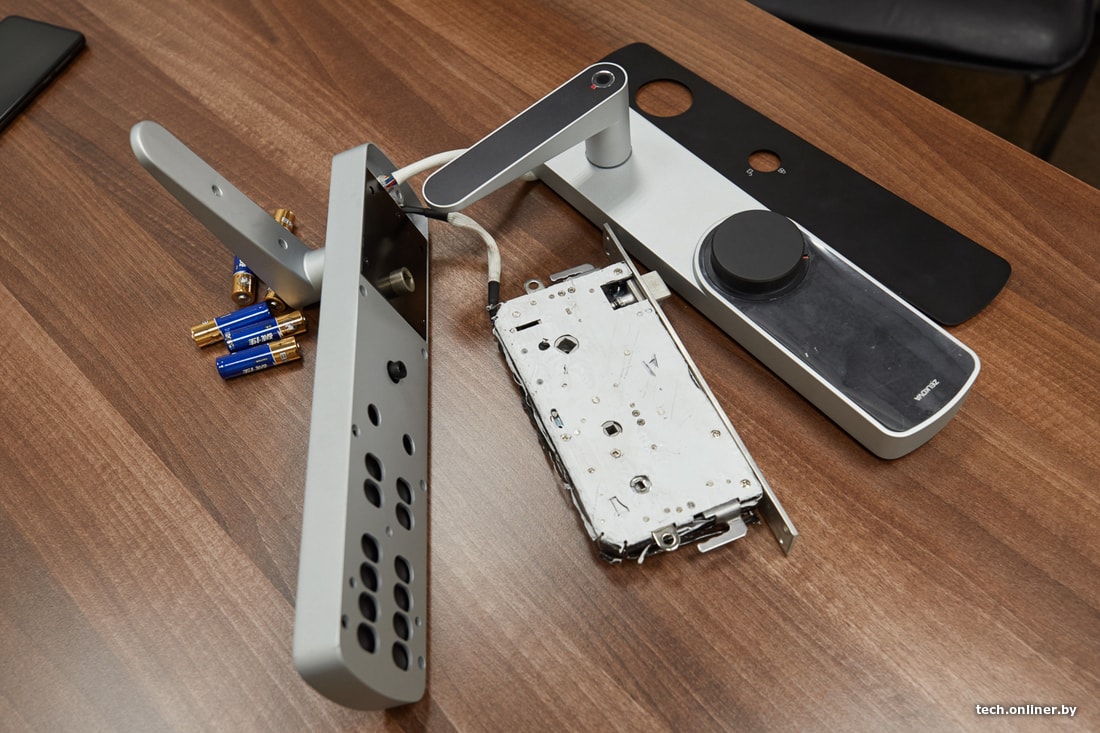

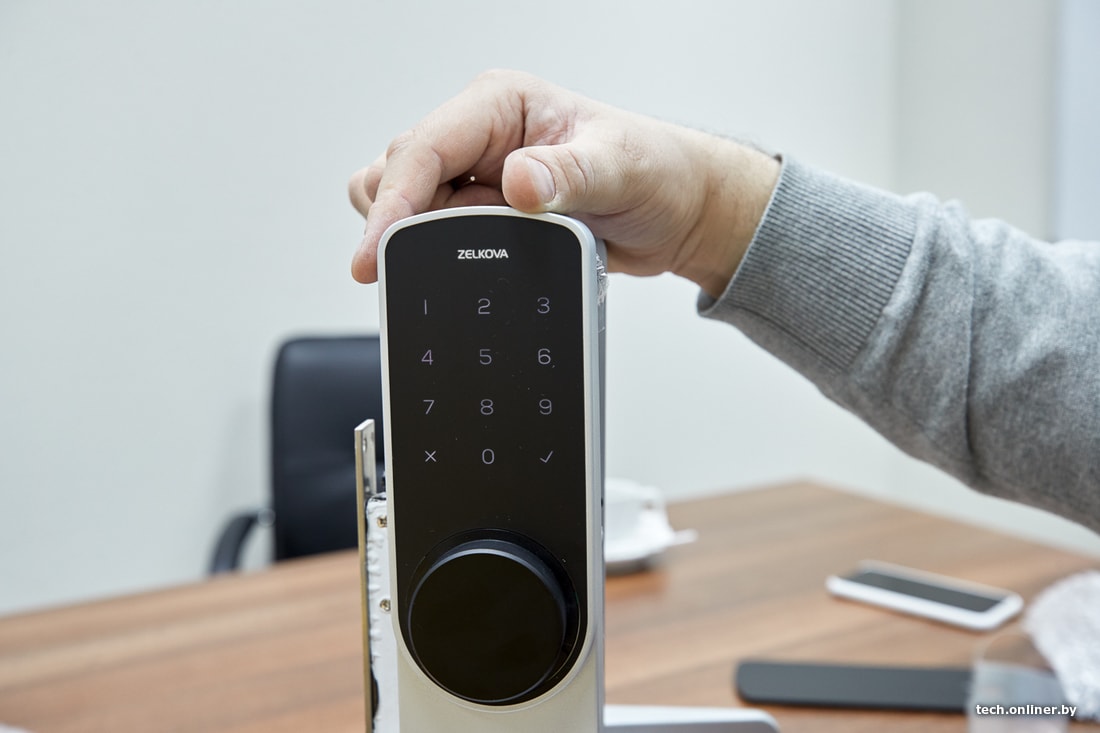

Все самое интересное — на внешней стороне. Здесь есть сенсорный цифровой блок с NFC-ридером и углубление для пальца. Соответственно, открыть дверь можно по зарегистрированному дактилоскопическому отпечатку, паролю или с помощью карточки. Запрограммировать в качестве ключа можно даже карту для оплаты поездок на метро!

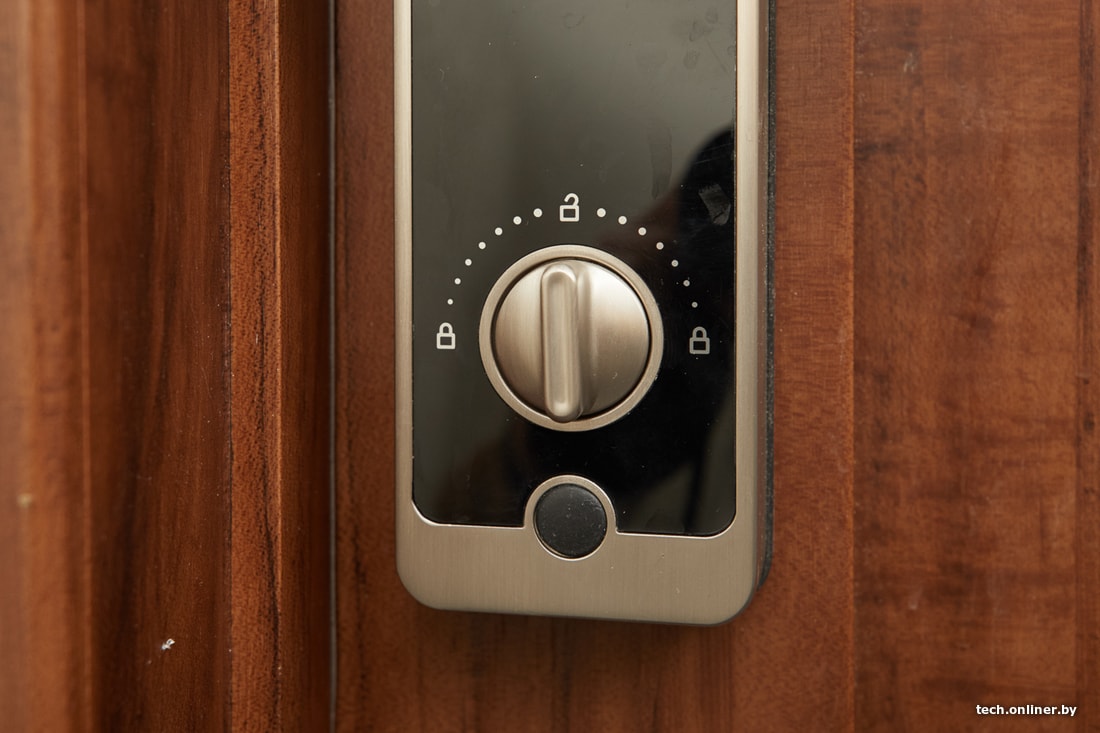

Работу замка обеспечивают четыре батарейки, еще столько же предусмотрено для резервного питания. Если и они сядут, снизу можно подключить внешний аккумулятор. Нет такого? Остается последний вариант — снять защитную накладку и воспользоваться самыми обыкновенными комплектными ключами.

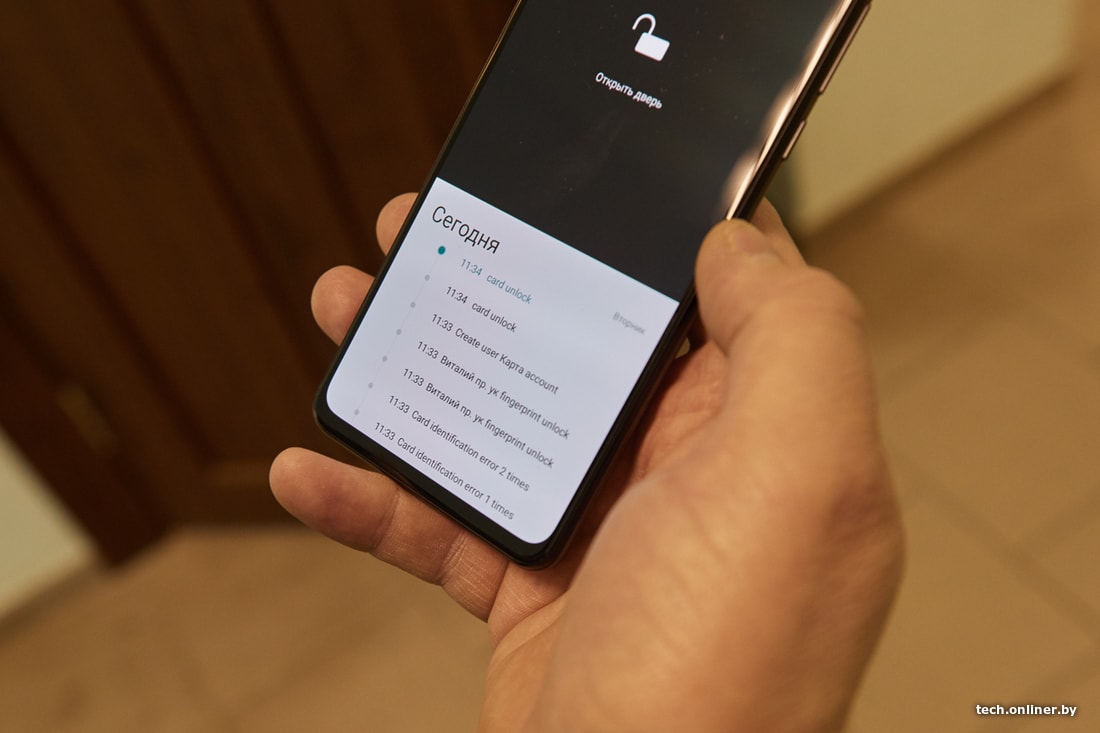

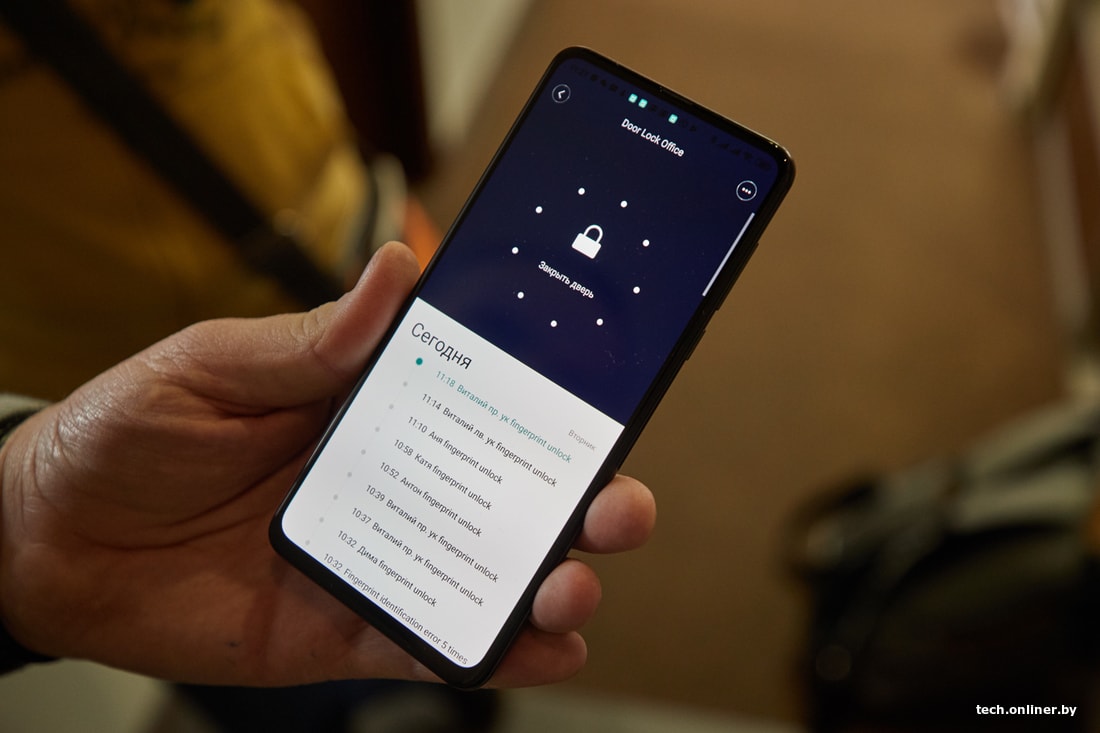

Разумеется, все это дело тесно вплетено в экосистему Xiaomi. Можно не только просматривать время, когда замок открывали зарегистрированные пользователи, но и создавать сценарии. Например, при наличии в доме других устройств от китайского производителя можно назначить автоматическое включение света при открытии замка.
При этом есть защита от взлома с активацией сигнализации, возможность создавать пользователей с разными правами, рассылать уведомления при срабатывании сценариев… Много чего можно. Жалко только, что удаленно открыть замок не получится. Но все равно решаемся на установку.
Упс, а вот дальше решения дело не пошло. Все-таки столь специфические устройства желательно устанавливать в дверь загодя, прямо на этапе ее производства. Врéзать замок в уже имеющееся полотно не всегда получится. В нашем случае преградой стала декоративная МДФ-панель с вырезами под классические замки. Замена их на модный и современный замок от Xiaomi повлекла бы за собой выбор: менять дверь, мириться с эстетическими безобразиями или отказаться от установки.
Менять полотно на новое? Нет, это совсем не бюджетно, да и вряд ли разумно. Мириться со щелями в полотне после установки узкого Xiaomi Smart Door Lock? С сердцевиной тоже пришлось бы помучиться — ее длина существенно меньше, а это значит, что, скорее всего, в торце двери пришлось бы наваривать кусок металлической пластины. В общем, поначалу интересный вариант превратился в чересчур трудозатратный. Увы, но от современного замка пришлось отказаться по крайней мере до установки новой двери.
Умная слежка
Здесь, наоборот, никаких препятствий быть не должно. Цель — оснастить квартиру видеонаблюдением. Желательно без постоянного подключения к электросети (опять же все дело в фобии по отношению к лишним проводам), с приличным качеством, ночным видением, автоматической записью роликов в «облако» при обнаружении чужаков, Wi-Fi и возможностью активировать разные сценарии использования через приложение.

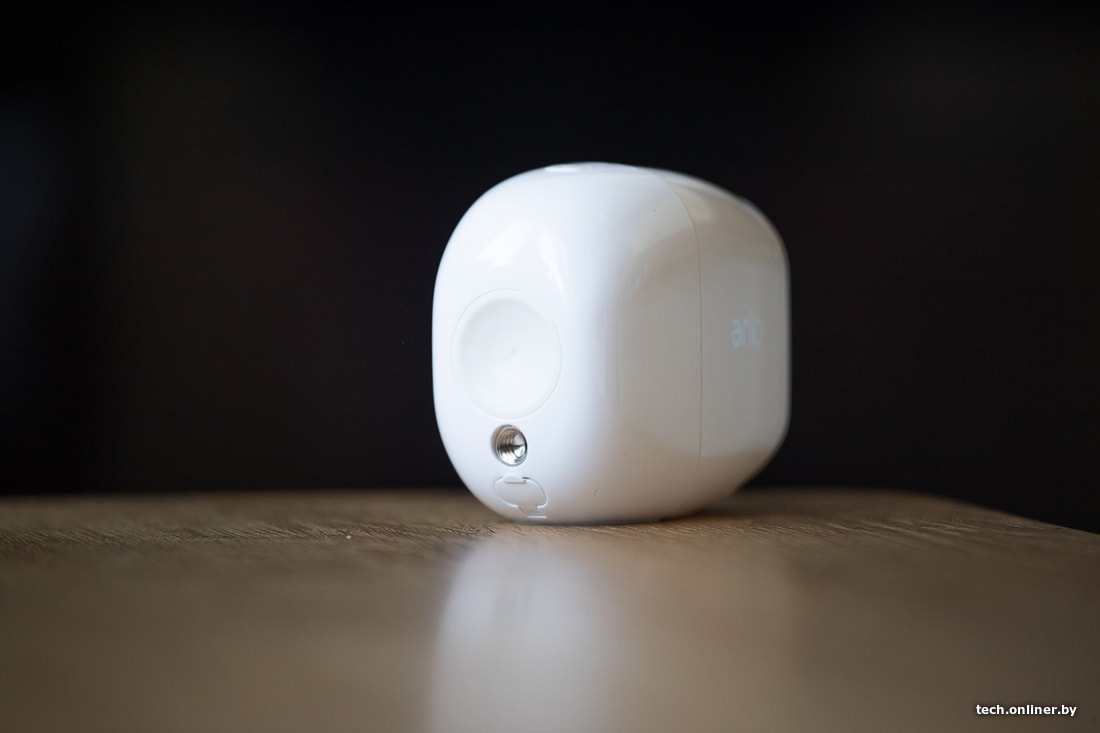

За эти деньги получаем компактную коробку, в которой помимо двух камер спрятана базовая станция. Без нее никуда. Выглядит и ощущается все приятно и добротно, даже флер «яблочности» присутствует.
В каждой камере есть динамик и микрофон — можно не только слушать запись, но и что-нибудь говорить нежданным гостям «в прямом эфире». Здесь же широкоугольный объектив на 130 градусов, запись в Full HD и восьмикратный цифровой зум. В каждую камеру устанавливается аккумулятор на 2440 мАч. Все, теперь можно размещать их где угодно и без всяких кабелей. Обработкой данных и раздачей интернета занимается базовая станция, в которую также встроена сирена громкостью 100 дБ.
Подключение элементарное. В «базу» втыкаем провод от роутера, потом нажимаем кнопку на камере — пара минут, и все готово. Управление осуществляется через веб-интерфейс или приложение. Быть в одной сети Wi-Fi не обязательно, управлять Arlo Pro 2 можно хоть за тридевять земель.

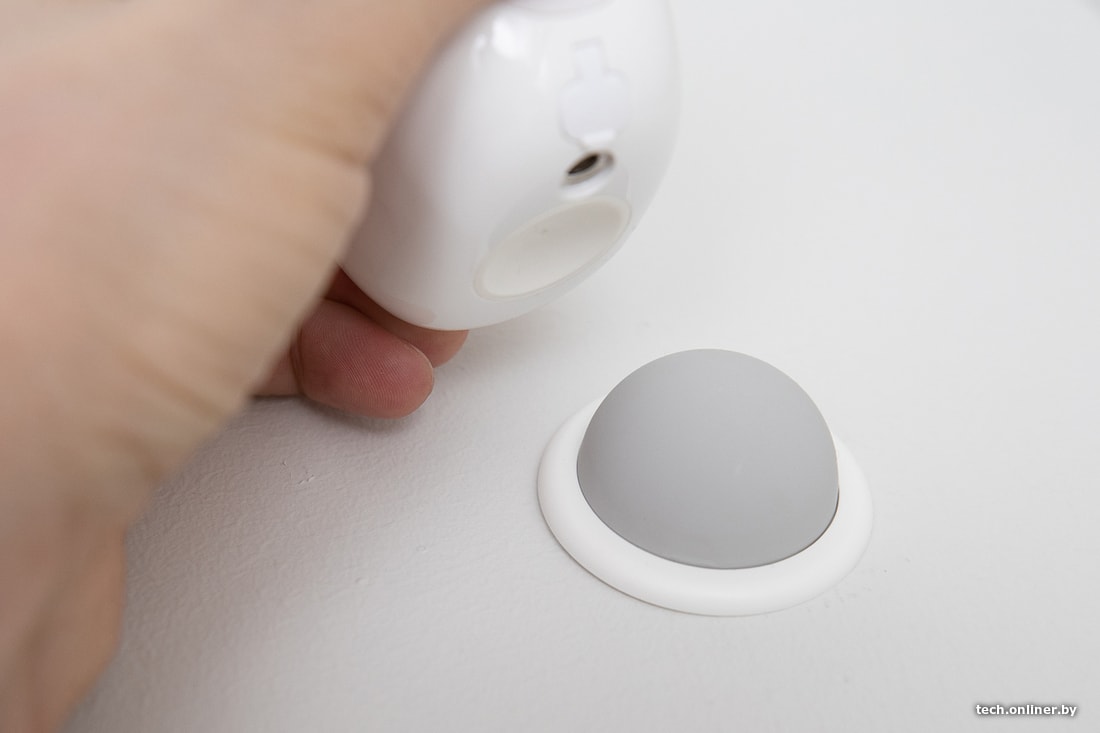

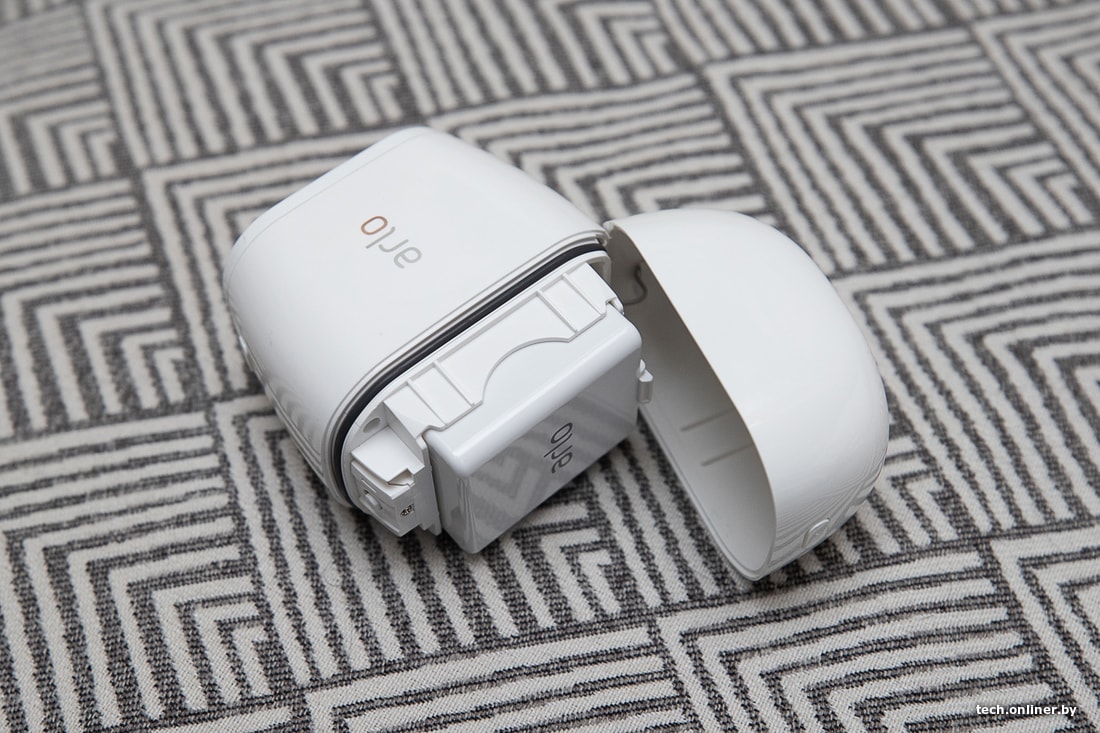

С установкой камер все тоже очень просто. В конце концов, их можно просто поставить на любую ровную поверхность. В крайнем случае крепим к магнитной полусфере, которая идет в комплекте. Одну камеру мы как раз поставили в комнате на полке, а вторую повесили в коридоре за дверью. Главное, чтоб Wi-Fi от базовой станции добивал.
Бóльшую часть времени Arlo Pro 2 выключены. Запись активируется либо после обнаружения движения, либо по звуку, либо и по тому, и по другому вместе. Мы задействовали только сенсор движения. В настройках можно указать продолжительность записи. Наши камеры, например, готовы снимать фрагментами от 10 секунд до 5 минут — до тех пор, пока видят движение. Мы остановились на 30-секундных роликах. В конце концов, склейка между фрагментами практически незаметна.
Важный момент. Все ролики объемом до 1 ГБ в течение недели хранятся на серверах Netgear. Есть платная подписка, расширяющая эти возможности, но для двухкомнатной квартиры она не нужна. Также доступно локальное хранилище с подключением внешнего жесткого диска. Опять же, при наличии бесплатного «облака» необходимости в локальном HDD не видим.
Из интересного в настройках — выбор качества записи, от которого зависит разрешение видео. Остановились на максимальном — Full HD. Если камера подключена к электросети, можно установить активную зону, в которой будет регистрироваться движение. Полезно для тех, у кого дома активные домашние животные. Фокусируемся на верхней части дверного проема, и все — проблемы ложных срабатываний решены.
Доступно пять режимов работы Arlo Pro 2. Два — это обычные «включено» и «выключено». Третий позволяет настроить работу камер по расписанию. Выбираем дни недели и время (для каждого дня свое). Четвертый режим связан с геопозиционированием смартфона: вышли из квартиры — устройство активировалось, вернулись — камеры не будут реагировать на движение.
Обзор умного дверного замка Xiaomi Aqara ZigBee Smart Door Lock
Где купить?
GearBest
Характеристики
Устройство представляет собой полный комплект для врезки в дверь — замок, личинка, накладки с ручками. Замок открывается одним из четырех способов:
2. Цифровой пароль — из 6-8 символов, причем перед и после пароля можно ввести до 5 «левых» цифр, что затруднит подбор пароля злоумышленником.
3. NFC метка — замок поддерживает работу с бесконтактными NFC метками
4. Ключом — три ключа идут в комплекте, так же ключом можно открыть даже при полном разряде питания замка.
Замок взаимодействует с системой умного дома Xiaomi через интерфейс ZigBee (нужен шлюз), но может работать совершенно автономно.
Что в коробке
В коробке имеется краткая инструкция по настройке с лекалом для врезки, на китайском языке.
Содержимое коробки разделено на 2 части. В верхней коробке находится внутренняя часть замка, ответная накладка для дверной коробки, сквозной штифт для ручек замка, крепеж, 3 ключа и две NFC карты.
Размеры
А размеры внутренней части я привожу свои:
Сборка замка
В самой сборке особенных сложностей нет, нужно только знать один момент с штифтом для ручек замка. Он не цельный, как в обычных замках, а состоит из двух половинок, которые вращаются относительно друг друга. На одной половинке имеется стрелочка и пластина/ограничитель, на другой — штампованные ограничители.
Вытащить штифт обратно — можно, прижав пластину плоскогубцами.
На внутренней части замка, в верхней части, под крышкой — батарейный отсек — на 8 элементов формата АА, которые идут в комплекте. Причем для работы нужно только 4 — второй комплект как бэкап.
Внешняя накладка имеет в верхней части панель сенсорной клавиауры, совмещенной с NFC ридером, под ней — вандалоустойчивый дактилоскопический датчик.
Первичная настройка
Первым делом нужно завести администратора замка (их может быть много, как и обычных пользователей). Для этого, при помощи скрепки, нажимаем и удерживаем кнопку, которая находится под батарейками с внутренней стороны, на протяжении 8 секунд — до голосового уведомления.
1. Ввод админ отпечатка / пароля / карты:
Если у вас дверь отрывается не наружу, а внутрь, то защелку замка необходимо будет развернуть в другую сторону, для этого достаточно будет отвинтить три винта на торцевой заглушке замка.
Подробнее про переключение замка на английский язык и перестановку защелки — можно посмотреть в этом небольшом видео
Принцип действия замка
Принцип простой — для закрытия замка на основную защелку — нужно потянуть ручку (внешнюю или внутреннюю) вверх. Хотя наличие защелки позволяет просто захлопнуть дверь.
Важно — удаленного открытия/закрытия замка нет!
Для открытия — с внутренней стороны нужно взяться за ручку, нажать кнопку и потянуть вниз. С внешней — ввести корректный отпечаток, пароль (не забываем про ложные символы) или карту, услышать голосовое подтверждение и звук сервопривода, который осуществляет механическую связку ручки и защелки и после этого закрыть. Через несколько секунд связка будет отключена и нажатие на ручку ни к чему не приведет.
Весь процесс вживую можно будет посмотреть в видео, ссылка на которе будет в конце обзора
Работа с приложением
Хотя замок может функционировать автономно, подключение к приложению имеет ряд удобств — например удаление пользователей (добавление только вручную с клавиатуры), переключение языка из меню, просмотр событий, сценарии. Для подключения к MiHome — запускаем плагин шлюза, в нем — добавление нового устройства. Далее, следуя указаниям мастера установки, необходимо зажать кнопку под батарейками на три секунды и подключить замок к шлюзу. Если с первого раза шлюз не сможет увидеть замок, то нужно расположить его максимально близко к нему, буквально в нескольких сантиметрах.
В плагине замка нужно указать датчик открытия, с которого плагин будет считывать статус двери — открыто или закрыто. Если его нет, статус отображаться не будет. Под статусом двери — лог срабатываний замка.
В меню плагина, кроме выбора датчика статуса двери, можно установить громкость голосовых уведомлений и язык — сверху китайский, внизу английский (если вы не переключили его вручную ранее).
В меню Unlocking mode — можно просмотреть заведенные в систему отпечатки / пароли / карты, переименовать их или удалить. Эти действия проводятся в том числе и удаленно.
А вот добавление — только вручную, в плагине запускается только мастер — помощник. Все действия с клавиатуры замка.
Замок имеет целых 10 условий для сценариев. Все конечно на китайском языке, однако если вы установите локализированный плагин от проекта kapiba.ru (некоторую помощь по сбору данных из MiHome, для данного проекта делал и я) — ссылка — то вы сможете увидеть все названия в сценариях не только на английском, но и (переключив язык на русский) — на русском. Скриншоты внизу — левый из оригинального приложения MiHome, центральный и правый — из локализированного. Кроме этого, локализированная версия имеет ряд полезных «плюшек», таких как отсутствие необходимости в рутовании смартфона для замены плагинов, возможность сценариев отключать самих себя — которая была отключена в официальном приложении, начиная с 5 версии.
Действие для замка — только одно, установка громкости, меню аналогично меню в плагине (см. выше). Условия позволят вам создать сценарии как по открытию замка любым методом, так и по конкретному отпечатку / паролю / карте (например что-бы зафиксировать когда вернулись дети со школы), или активацию сигнализации при некорректных попытках открытия замка, или сценарий для закрытия замка — уведомление или, скажем, выключения света в прихожей.
Уточню еще раз, что удаленно плагин позволит лишь удалять действующие учетные записи в замке, создавать сценарии и просматривать лог работы. Открывать замок или создавать учетные записи удаленно — нельзя.
Видеообзор
Более подробная информация, с демонстрацией работы замка, содержится в видеоверсии обзора:
