DeaF 🎵 Bonce Установка Твитеров в задние двери‼️

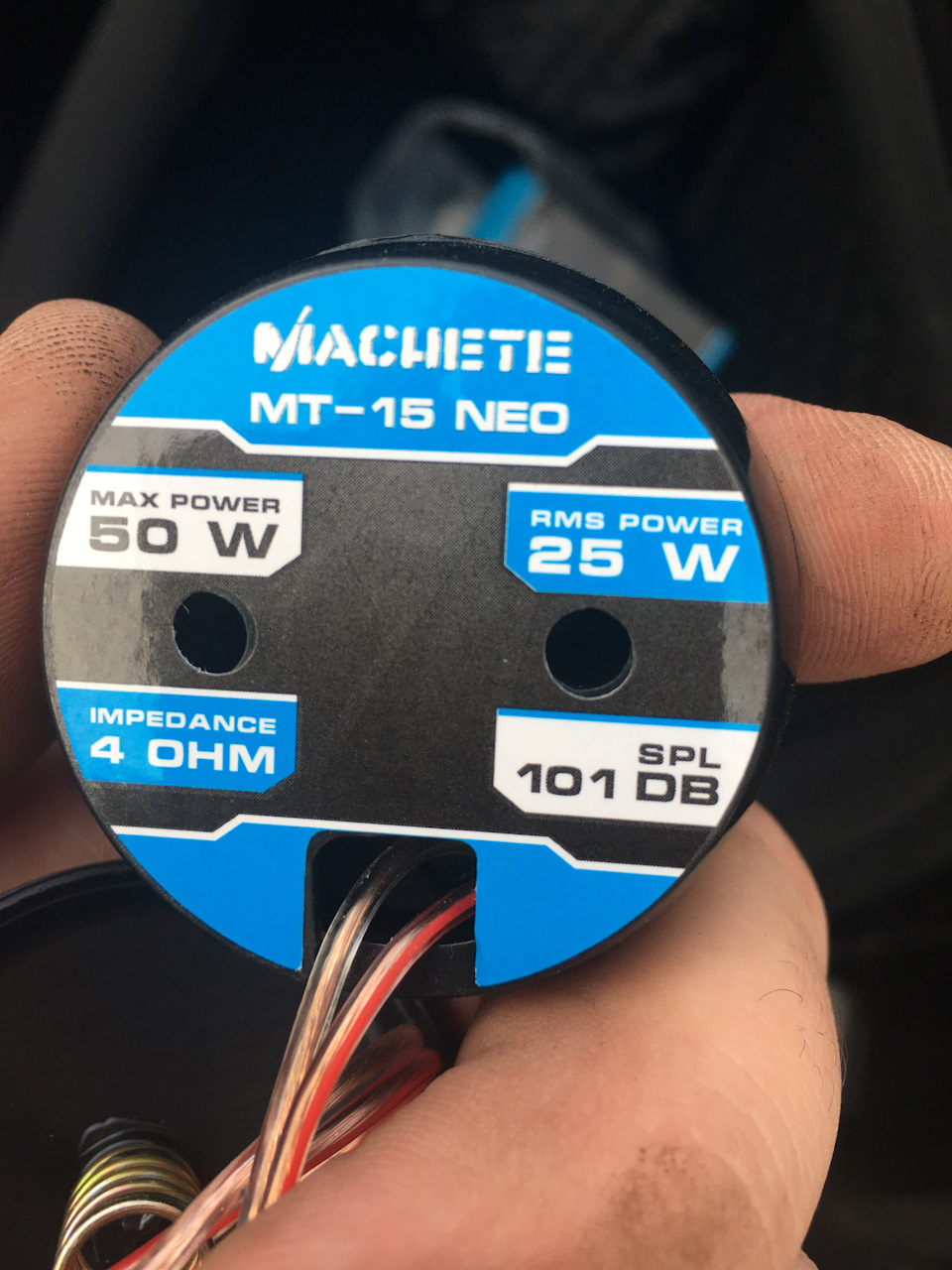

Всем привет 👋 Разговор пойдёт о том как доработал штатную музыку а точнее добавил Твитеры в задние двери!С момента покупки не хватало высоких частот и только сейчас решил это сделать.Изначально планировал купить штатные Твитеры, но как увидел их цену в 1200 за шт.сразу передумал, читал бж людей и понял что звук не сок от них и улучшения минимальные поэтому далеко не лучший вариант.Поехал в магаз автозвука и сразу приглянулись Алпхард Мачете мт 15 нео! Высокая чуйка 101dB, и номинал как раз под штатку +неодимовый магнит и шелковые купола 1300₽=идеальный вариант

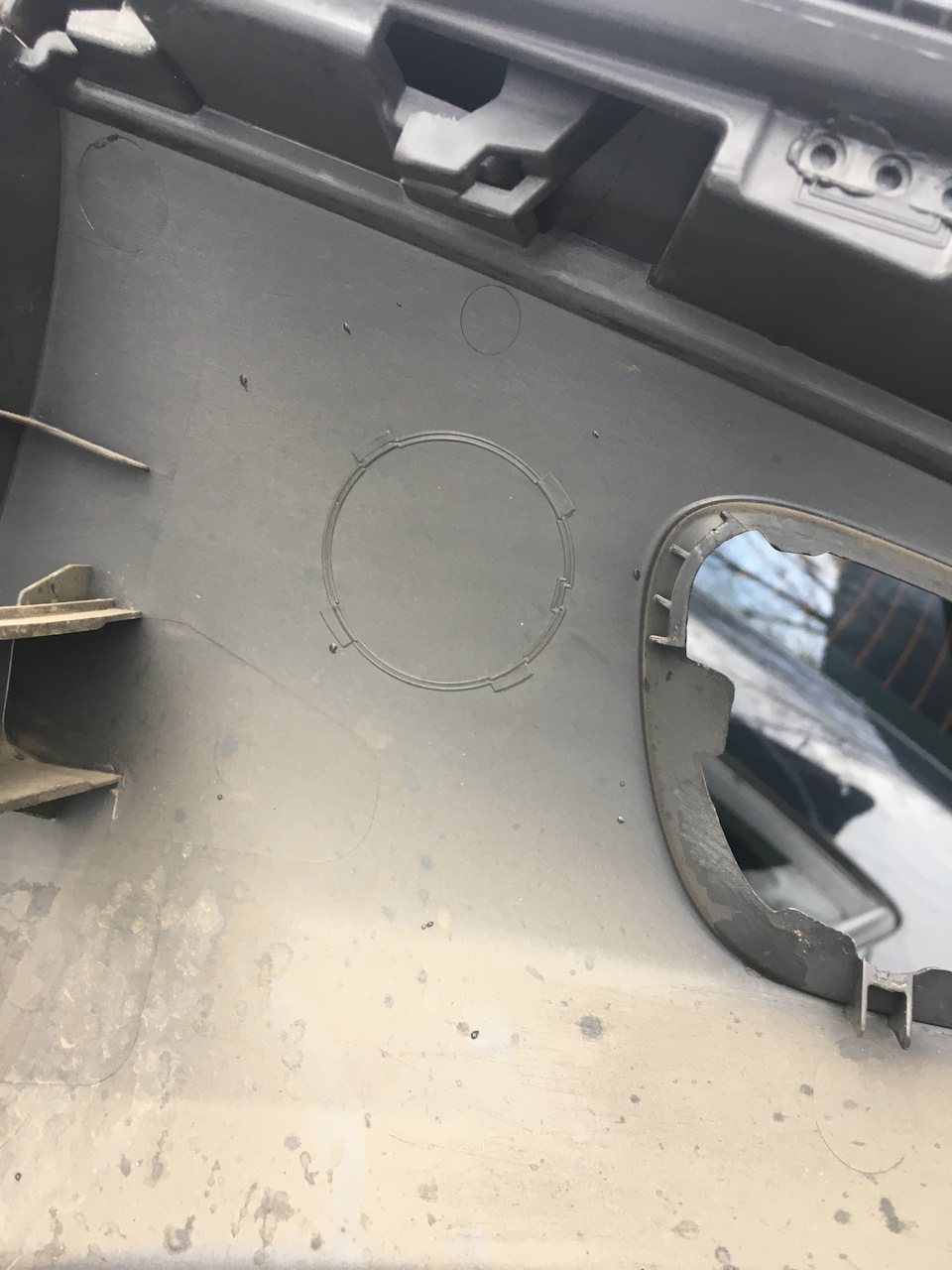

Осталось дело за малым, снять карты)) на обратной стороне карты, есть заводской оттиск куда должно устанавливаться сиё дело)))
Примерно так должно получиться

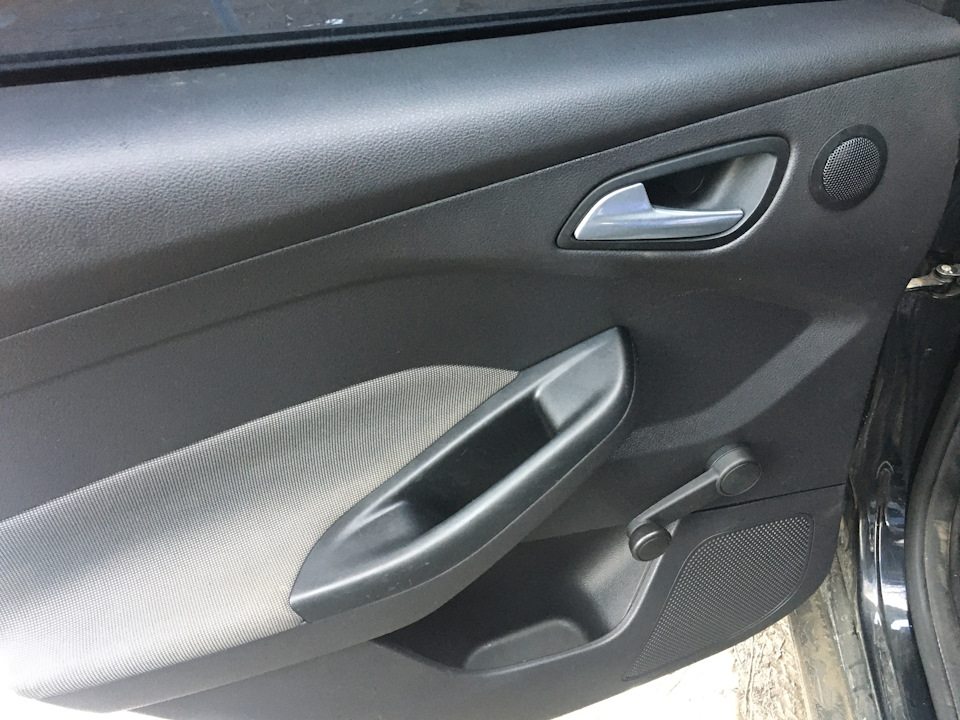

Ну и конечный вариант после сборки!
Твитеры идут с кросоверами минимальных размеров, поэтому легко крепятся на обратной стороне двери с помощью 3м скотча в комплекте, по поводу подключения заморачиваться не стал, сделал врезку в штатку и все.Играет хочу сказать просто отлично, звук на высоте, данной проделанной работой доволен как слон 😂Кто еще не обзавёлся задними Твитерами всем рекомендую к провидению данного мероприятия😁😁😁
Ну а на этом у меня все, комментируем ставим вот такой 👍палец всем пока 👋
Доработка штатной аудиосистемы Этап 3 — Твитеры в задние двери
Закончив с самой простой частью замены динамиков, подошел к самой интересной, связанной с установкой твитеров в задние двери. Кто не в курсе, то уточню, что Тренд идет в комплектации с 6-ми динамиками и задние твитеры по штату ему не положены, с чем собственно я и решил попробовать разобраться. Поскольку все задние твитеры были уже лишены необходимого для установки наружного корпуса, попытался найти эти корпса по каталогам, но найти их отдельно удалось и поэтому задние твитеры в сборе с корпусом были закуплены отдельно, партнамбер: 1 775 366. (Забегая вперед, скажу, что после получения опыта установки не стал бы снова заказывать твитеры от Куги, а взял бы для Фокуса). Поиск чужого опыта по установке задних высокочастотников дал мало (может и искал плохо), поэтому обратился к найденному опыту по установке твитеров в задние двери 3-го Фокуса. Вроде как родственники — может что-то будет в процессе похоже (ага, размечтался). Начитавшись информации по Фокусам, робко надеялся на то, что или проводка будет, или на внутренней поверхности двери будет технологическая разметка места установки твитера. Но после снятия карты двери понял, что так просто и скучно все не будет: ни проводки, ни разметки.
Дабы установить месторасположение твитера в оригинале съездил специально в автосалон и понял, что смотреть надо было раньше, до покупки твитеров: оказалось, что я не учел то, карты задних дверей в комплектации под 9 динамиков имеют специальную подштамповку в месте установки, под чего собственно и рассчитан треугольный профиль кромки корпуса.
У корпуса твитера для Фокуса профиль грибкообразный, что думаю больше подошло бы в моем случае, когда такой подштамповки нет. Но тут, как говориться «поздняк метаться»- будем ставить что есть. В салоне также замерил рулеткой местоположение твитера.
Для поиска местоположения на карте двери сделал шаблон диаметром 55 мм, по замеренным расстояниям нашел расположение центра окружности.
Внутренний диаметр корпуса 46 мм, отверстие прорезал 45 мм — решил сажать внатяг. Сначала прокарябал дорожку циркулем с 2-ми иголками, а потом прорезал канцелярским скальпелем по размеченной дорожке.
Края отверстия обработал надфилем.
Вставил твитер с усилием, потом покрутил, чтобы найти положение с минимальными зазорами.
В итоге корпус из-за профиля все равно немного выпирает.
Сначала думал заняться резьбой по пластику, но прикинул масштаб бедствия и решил, что проще будет свыкнуться с этим. Подгонка с учетом кривизны плоскостей карты и корпуса заняла бы много времени с неясным результатом.
Далее — проводка. Закупил акустический кабель 1,5х2 и разъемы типа «папа». Штатный разъемы были в комплекте с динамиками, поэтому просто все спаял и замотал тканевой изолентой.
По разъемам с обрезками проводов с синих динамиков понял, что подключаются они параллельно, поэтому вставил разъемы новых проводов в соответствующие пины, подключил и собрал все.
В итоге общий уровень «высокочастотников» стал более менее одинаковым, что сразу же сказалось на звуке — даже при зарезанном прошивкой магнитолы уровне задних колонок удалось настроить некое подобие звука вокруг, что сделать ранее никак не удавалось.
Следующим шагом думаю нужно обновлять прошивку магнитолы, чтобы избавиться от удушающего эффекта на задних колонках.
#9 Замена динамика и установка твитеров / ВЧ динамиков в задние двери
Очередная запись в бортжурнал для сохранение исторической последовательности преображения автомобиля. Тема данной записи — установка высокочастотных динамиков / твитеров в задние двери и замена динамика в двери переднего пассажира.
Предисловие.
В моём автомобиле установлена «голова» / магнитола Siemens CDR 2005 и везде стоят штатные динамики. Впереди есть три высокочастотных динамика (двое в дверях, один в передней панели около датчика света). В задних дверях, на плате управления электростеклопакетом, есть место для высокочастотных динамиков, но в штатную комплектацию они не вошли. На качество звука никогда не жаловался, магнитола играет приятно, не «режет ухо».
Около месяца назад начал хрипеть динамик со стороны переднего пасажира. Задумался, что раз один уже начал репеть, тогда буду покупать новые динамики и менять все по кругу. После ознакомления с многими статьями и советами специалистов в сфере автозвука, понял одно — чтобы изменить качество звука в моём случае нужно менять «голову» / магнитолу, добавлять назад ВЧ динамики / твитеры и, скорее всего, менять основные динамики. Затратно? Не сильно. Но, есть ли смысл влаживать от 200 до 500 евро в звук, когда на этой машине планирую ещё проездить до двух лет и менять на что-то посвежее и престижнее? Думаю смысла нет.
Было решено приобрести с разборки пару динамиков для моего автомобиля и два высокочастотных динамика, чтобы установить их в задние двери. Изначально искал штатные динамики Faitial но не на 4Ом, а на 2Ом от магнитолы Blaupunkt CDC 40 OPERA. К сожалению, данных динамиков не нашёл, на разборках говорят, что они очень ходовые.
Покупка.
На местной разборке в Вильнюсе были куплены 3 динамика (двое из них пусть лежат, их время придёт) и 2 высокочастотных динамика (передних) с разъёмами и проводами. В магазине Autoaibė было куплено 2 метра акустического кабеля, пачка клипсов для крепления обшкивки двери и пачка термоусадочных трубок. Также было куплено 2 метра самоклеющегося уплотнителя для дверей (не толстого).
Штатные динамики Faital 4Ом — GM 24 423 552.
Штатные ВЧ динамики / твитеры — GM 90 520 836.
79. Установка задних твитеров (пищалок)
Давно хотел себе установить задние твитеры, но паять и подбирать пины в колодку динамика времени не было совсем.
Решил искать заводскую проводку на задние твитеры, чтобы было просто устанавливать, а также без лишнего колхоза, люблю все по заводскому делать)
6 месяцев поисков и звонков на разборки, принесли свои результаты, проводку нашел у всем известного https://www.drive2.ru/users/antoshickcbr/ (хоть и не с первого раза).
Также у него и заказал сами твитеры новые оригинальные, которые обошлись мне дешевле, чем с ЕМЕХа))))
И вот два месяца все это добро лежало в машине и ждало своего часа. Время на установку, у меня, есть только на выходных, но то погода не позволяет, то поездки и дела. На прошедших выходных отодвинул все дела в сторону и принялся за установку.
Все очень легко и просто:
— снимаем обшивку двери (отщелкиваем ручку двери, там два самореза. Снимаем заглушку с ручки открывания двери там один саморез, тянем обшивку на себя снимая ее с клипс, все готово)
— Несем карты дверей домой и делаем отверстия, разметка с обратной стороны есть. Там есть пара моментов, надо не просто круг вырезать, а оставить небольшой паз, который входит в твитер определяя его правильное положение. Сверлил пером по дереву, пластик очень хороший на дверной карте, сверлиться и режется ножом отлично, податливый и не ломкий, так что не бойтесь режьте))))
— помыл карты от многолетней пыли и вставил динамики, встали плотно прижались без зазоров.
— принес все это дело в машину, включил музыку, и начал примерять пины в колодку основного динамика, как только они заиграли защелкнул пины до конца, собрал двери в обратном порядке.
Эффект есть однозначно! Жена пониже меня ростом, так она прям сильно чувствует как звук идет и спереди и сзади, у меня рост большой сижу выше, поэтому этот эффект поменьше, но музыку стало слушать в разы лучше!
Тот кто говорит, что в Фокусе на РП32 и бумажных динамиках плохой звук, прокатитесь на Форестер Sh5, либо Камри 40, и почувствуйте разницу)))))
Также пока искал колодку купил себе фишки для твитеров, теперь они мне не нужны, продам если кому нужны, нарастите провода и готово)
Установка твитеров в задние двери
Всем привет! Казалось бы, карантин времени много, делай что хочешь. но нет, времени не было совсем 🙁 даже написать пару строк о мелочевке…
Продолжая тему с установкой колонок в машине, дошли руки до твитеров в задние двери.
Итак, для этого нам понадобится:
1. Твитеры 2-шт (
10$)
2. Проводка в двери (
50$) от Титаниум
3. Пластиковые лопатки для снятия карт двери
4. Головки под гайки на 7мм, 11мм и 5.5мм(мать их)
Снимаем карту двери:
Отсоединяем все контакты, снимаем клеенку и отключаем контакты внутри двери, затем отщелкиваем проводку от самой двери и переходим к стойке.

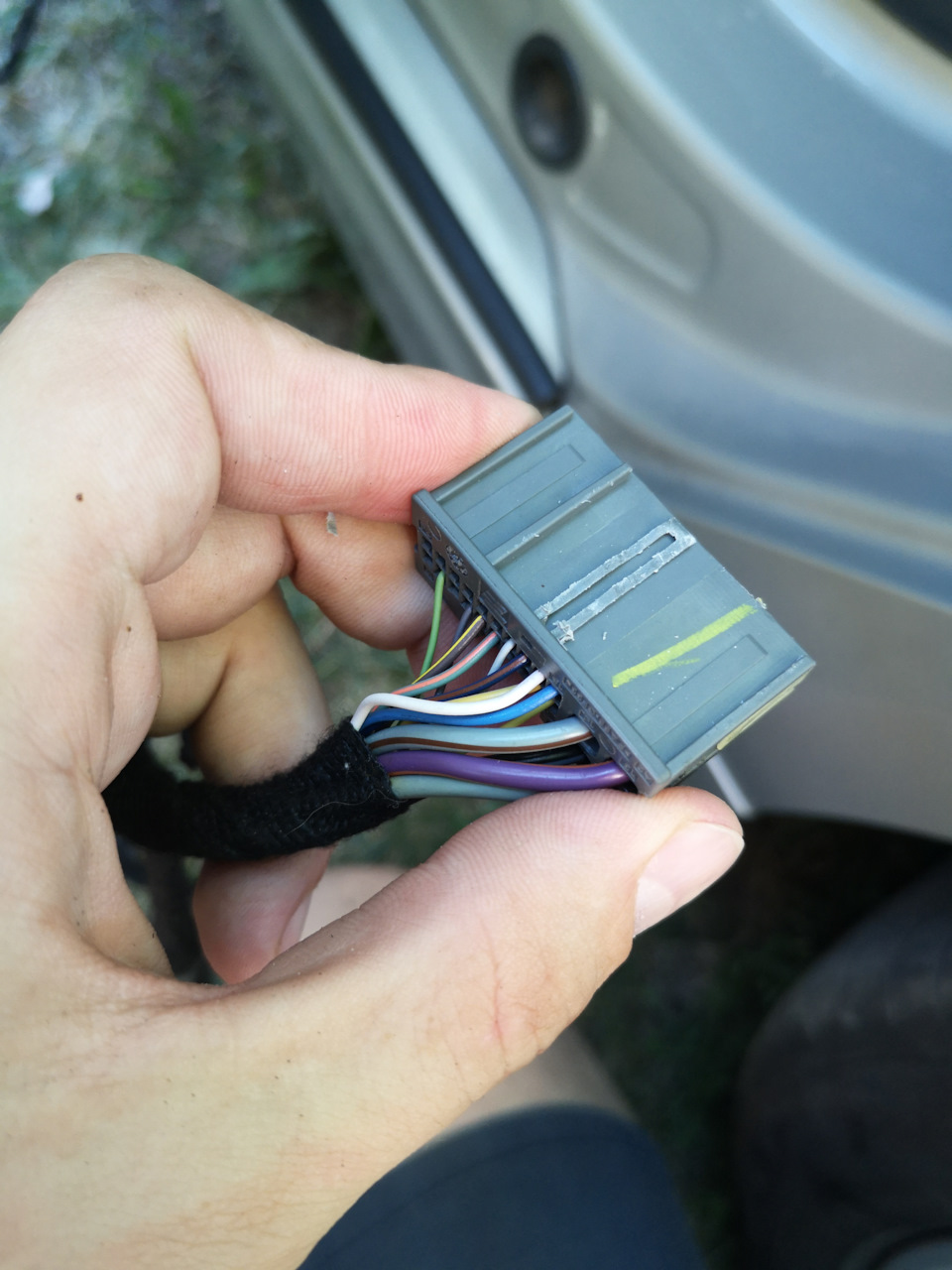

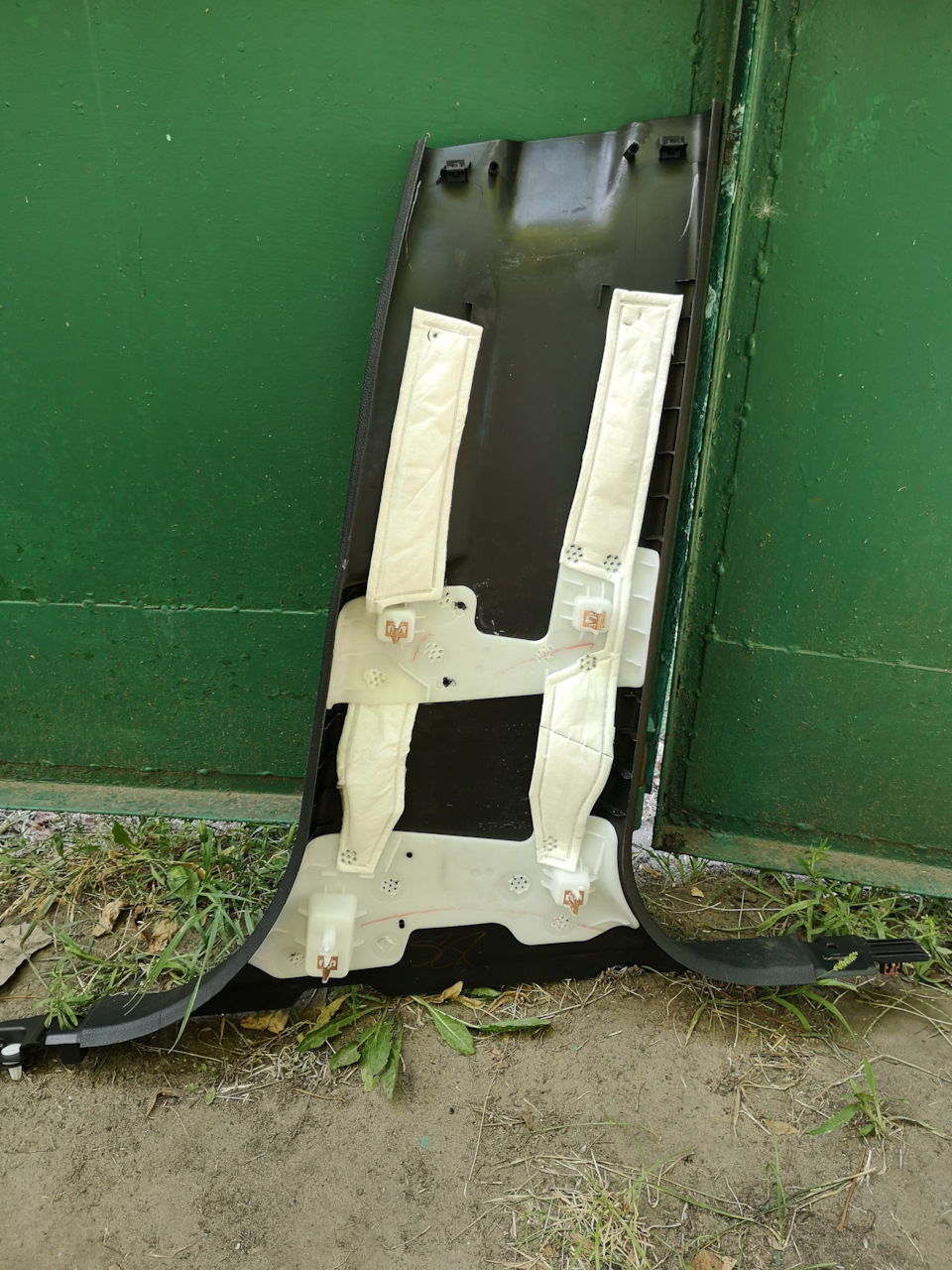

Снимаем пластик стойки: под ним спрятан разъем подключаемый к дверной проводке.
Отсоединяем проводку, вытягиваем ее через торцевую сторону двери(мне так удобней было)
Затягиваем новую проводку в обратной последовательности и подключаем все фишки на свои места.
Ну и как же без подводных камней))
Итак, проводка которую я взял от рестайла, штекер блока управления стеклоподъемника — отличается от до-ресталйа. Повезло, что только одной полоской направляющей.
Решение — спиливаем одну направляющую и все становится без проблем
Далее собираем все в обратном порядке(не забыв поставить пластиковую заглушку в стойку, как это сделал я)
