§ 1. Общие сведения. Подготовка, монтаж и сдача прессов в эксплуатацию. Точки смазки пресса с закрытой станиной.

Мелкие прессы усилием до 980,7 кН (100 тс) упаковывают в один ящик, без разборки на узлы. При упаковке прессов на заводах-изготовителях для длительного хранения трущиеся поверхности узлов покрывают смазкой, которую удаляют при монтаже. При вскрытии ящика проверяют наружное состояние узлов пресса, наличие всех деталей и комплектующего инструмента по ведомости комплектации. Во избежание повреждений распаковывают сначала верхний щит ящика, затем боковые щиты.

Подготовка, монтаж и сдача прессов в эксплуатацию производятся в такой последовательности:

изготовление фундамента по заданию отдела капитального строительства;

транспортировка пресса и его узлов к месту монтажа;

распаковка пресса, технический осмотр, определение комплектности;

установка станины на фундамент и предварительная выверка по уровню;

монтаж остальных узлов и проверка по нормам точности.

На рис. 145 показан чертеж фундамента однокривошипного (закрытого типа) пресса простого действия К-274А усилием 3,1 МН (315 тс). При постройке фундамента предусматривается удобство обслуживания фундаментной ямы, где располагаются пневматические или гидропневматические подушки 1. Для спуска в яму в стенке фундамента закрепляется лестница 2. Пресс после установки на фундамент закрепляют анкерными болтами 3.

Рис. 145. Чертеж фундамента однокривошипного (закрытого типа) пресса простого действия К-274А

Отклонение верхней плоскости стола от горизонтали допускается не более 0,2 мм на 1000 мм. Пресс при монтаже выверяют по уровню с подкладкой металлических клиньев. После этого под опорные плоскости станины подливают бетонный раствор, которому дают хорошо «схватить», после чего заканчивают монтаж пресса.

При монтаже все узлы пресса тщательно протирают (снимают антикоррозионную смазку), после чего снова смазывают машинным маслом.

При размещении листоштамповочных прессов на производственных участках цехов соблюдаются нормы удельной площади, а также учитываются нормы расстояний от одного пресса до другого. При расположении прессового оборудования необходимо также учитывать удобство обслуживания прессов мостовыми кранами.

При монтаже прессов с разъемными станинами сначала устанавливают на фундамент основание, стол которого выверяют по уровню. После заливки бетоном устанавливают стойки и головки пресса. Станину в сборе предварительно стягивают болтами и. гайками. Положение гаек фиксируется рисками на болте и гайке.

Окончательно затягивают гайки после нагрева стяжных болтов пламенем газосварочной горелки через окна в стойках станины. Затяжку на заранее рассчитанный размер (согласно «Руководству к прессу») производят в определенной последовательности, по диагонали прямоугольника расположения четырех болтов во избежание перекосов затяжки после охлаждения болтов. Величина удлинения стяжного болта от нагрева составляет 0,7 мм на 1 м длины.

После сборки станины устанавливают ползун и направляющие, подвешивают шатуны, крепят связи винтов с ползуном. В последнюю очередь монтируют фрикционную муфту, главный электродвигатель, пневматическую систему и электроаппаратуру. Станину и электрическую проводку надежно заземляют; пневматическую систему заполняют сжатым воздухом и проверяют, плотны ли все соединения. Так же монтируют и проверяют систему маслопроводов согласно схеме смазки.

Перед пуском пресса проверяют работу системы смазки: централизованную (с густым смазочным материалом), работающую от ручного насоса, и систему, которая функционирует принудительно во время работы пресса (с жидким смазочным материалом) (рис. 146). Указания по смазке пресса приведены в паспорте пресса.

Рис. 146. Точки смазки пресса с закрытой станиной:

На прессах усилием более 980,7 кН (100 тс) в ходе испытания устанавливают необходимое количество масла и доливают по мере его убывания в маслосборной ванне.

После проверки системы смазки проверяют и регулируют воздухопровод. Для этого открывают краны (вентили) всех воздушных магистралей, устанавливая регуляторами наибольшее давление. Показателем достаточной герметичности в воздухопроводе служит равенство давлений во всех магистралях и в сети (проверять следует по манометрам). Если наблюдается перепад давлений, то, значит, существуют утечки, которые необходимо устранить. Если утечки отсутствуют, а давление в магистралях ниже, чем в сети, тогда неисправен регулятор давления. Следует перекрыть кран магистрали, спустить сжатый воздух и отремонтировать регулятор давления.

Муфты и тормоза регулируют при наладке штампов.

Подготовка пресса к наладке. На машиностроительных заводах прессы после монтажа и проверки (на холостом ходу) передают по акту приемки механику цеха для эксплуатации. На производственном участке каждому прессу присваивается инвентарный номер, а также определяются типоразмер и группа сложности его.

Наладчик должен детально ознакомиться с технологическими картами изделий, которые будут изготовляться на данном прессе. При установке штампов на прессе используются подъемные краны, тельферы и специальные устройства для зачаливания.

Источник

Установка пресса на бетонный пол

Предприятие «Синтез ТМК» имеет опыт и техническую базу, портальные системы, грузоподъёмное оборудование для выполнения задач, предполагающих монтаж пресса любых размеров в кротчайшие сроки, без снижения эффективной работоспособности. При этом специалисты компании предоставят гарантию, правильно и достоверно составят исполнительную документацию, обеспечат такелаж прессовых линий и перемещение.

Предприятие «Синтез ТМК» может качественно выполнить монтаж пресса любых размеров в кротчайшие сроки, без снижения эффективной работоспособности.

ВИДЫ ПРОМЫШЛЕННЫХ ПРЕССОВ

Самыми распространенными прессами являются механические и гидравлические, каждый из которых обладает собственными технологическими особенностями, которые следует учитывать, как при их установке, так и в работе. Они способны создавать усилие от 100 до 5000 тонн, что позволяет использовать их в самых разных отраслях.

Гидравлический пресс состоит из двух сообщающихся цилиндров с поршнями, которые отличаются по своему диаметру. Оказывая усилие на малый поршень, в большом поршне образуется давление, которое и воздействует на материал. Его сила зависит от жидкости, помещенной в цилиндр и размеров поршней. Монтаж гидравлических прессов необходим для работы автомобильных мастерских, переработки вторсырья, а также большинства предприятий легкой промышленности.

В механических прессах деформация материала происходит благодаря возвратно-поступательным движениям ползунка. Основными узлами такого оборудования являются: сделанная из стали или чугуна станина (база или постель пресса), шатун и подвижная поперечина, которая и называется ползуном. Распространенными являются механизмы кривошипно-шатунного типа, необходимые для проведения операций, связанных с листовой и объемной штамповкой металлов. Ремонт и разборка пресса такой системы сложный технологический процесс, которые следует доверять только профессионалам.

Производство деталей крупных габаритов, таких как детали кузова автомобиля (крыло, крыша, капот, боковина) невозможно без монтажа прессовой линии, которая позволяет проводить различные операции по приданию заготовке необходимой формы.

НАЧАЛЬНЫЙ ЭТАП РАБОТЫ

Большие габариты, масса и особенности прессового оборудования требуют повышенного внимания к этапу подготовительных работ, связанных с монтажом механического пресса и гидравлических устройств с большим усилием. Для сведения к минимуму осложнений и дополнительных расходов следует серьезно отнестись к изучению технического паспорта оборудования, удостовериться в пригодности всех узлов агрегата, а также проверить их на наличие повреждений, которые могут возникать при перемещении пресса.

Грамотный монтаж прессового оборудования невозможен без сведений о планировке здания, воспринимаемых нагрузок на полы и перекрытия, его высоте, технических особенностях и инженерных коммуникациях. Также следует учитывать наличие оборудования, которое будет находиться рядом с прессом. При необходимости специалисты «Синтез ТМК» самостоятельно проведут обследование строительных конструкций и инженерных систем, изучат геологическое строение грунтов, выполнят дополнительные обмеры, проверят вибрации.

С учетом всех этих показателей формируется предложение, после проектировщики компании составят проект строительства фундаментов и инженерных систем, проект производственных работ, в котором прописываются этапы работ, включающие перемещение, монтаж промышленного оборудования, его испытания, наладку, сдачу в эксплуатацию с подготовкой исполнительной документации.

ТРЕБОВАНИЯ К ФУНДАМЕНТУ ПРЕССА

Перед началом работ по проектированию фундамента рассчитывается его динамическая и статическая нагрузка. Первая определяется после расчета давления оборудования на фундамент, а во втором показателе учитывается масса оборудования и частотные характеристики. Помимо этого важно учитывать характеристики грунта и глубину залегания грунтовых вод. Расчет фундамента ведется с учетом существующих норм, прописанных в нормативных документах, а также при помощи специальных программных комплексов.

При строительстве фундамента под промышленный пресс следует учитывать его большой вес, габаритные размеры и специфику работы. Для фрикционного пресса, который работает по ударному принципу, фундамент возводится из бетона самых высоких марок и качества. Перед заливкой бетона строго отслеживается геометрия конструкций опалубки и закладных деталей, а если над фундаментом работала отдельная организация, то эксперты «Синтез ТМК» проведут необходимые проверки на его качество с привлечением геодезического контроля, в том числе и лабораторные исследования.
Одним из аспектов обеспечения высокого качества работ является проведение проверки работ, выполненных другими подрядчиками

МОНТАЖ ПРОМЫШЛЕННОГО ПРЕССА

После того как бетон набрал прочность, можно приступать к монтажным работам, предполагающим такелаж пресса. Оборудование и его узлы транспортируются к месту предполагаемой установки, после чего пресс распаковывается и происходит повторный технический осмотр деталей (инспекционный контроль), а также определение комплектации. Первичное изучение комплектующих элементов осуществляется на производстве, где они были изготовлены или демонтированы.

Установка пресса на фундамент предполагает монтаж станины (база или постель пресса) и предварительную выверку оборудования в плановом и высотном положении по проекту. Далее происходит монтаж остальных узлов и их проверка. Комплектующие промышленного пресса имеют большой вес и габариты, однако современное высокотехнологичное оборудование и гидравлические портальные системы позволяет справляться с задачами любой сложности.

Все эти работы, а особенно установка на фундамент прессовой линии трудоемкий и сложный процесс, требующий наличие специального оборудования и опыта. Компания «Синтез ТМК» обеспечивает качественное проведение этих работ и услуг, и дает на свою работу гарантию в соответствии с законом. Перемещение прессовой линии и прочих элементов оборудования происходит с применением современного оборудования, которое ускоряет процесс.

Проектировщики «Синтез ТМК» составят проект фундаментов и инженерных систем, изготовят ППР, строители выполнят все строительно-монтажные работы, проведут приемочные испытания и сдадут объект в эксплуатацию. Помимо установки, они способны произвести демонтаж пресса и обеспечить его ремонт. Стоимость работ индивидуальна и зависит от размеров и массы оборудования, наличия технической документации, стесненных условий, наличия особых условий и сроков.
Закажите услугу по монтажу или демонтажу пресса.

Сроки выполнения работ от 20 (двадцати) рабочих дней. Гарантия на выполненные работы 2 года. В штате 15 инженеров с высшим техническим образованием, 15 монтажников, 5 электриков, 5 специалистов широкого профиля с опытом работы 5 лет. Сокращаем расходы на монтаж прессов до 20%.

Обращайтесь по телефону или направляйте заявку по электронной почте.

Правильный успешный монтаж кривошипно-шатунного пресса и прочих видов прессового оборудования должен исключать ошибки, которые приведут к дополнительным затратам, увеличению сроков и даже приведению всей системы в негодность. Этими ошибками является составление проекта с недостаточной детализацией, применение некачественных материалов и отсутствие внимания к вопросам геодезии, что особенно чревато неблагоприятными последствиями при перемещении и монтаже прессовой линии.

За время своей работы компания выработала комплексный подход к решению задач, что позволяет всегда укладываться в оговоренные сроки без потери качества. При необходимости наши специалисты смогут подобрать прессы, ранее побывавшие в использовании или организовать доставку нового оборудования из-за океана, сопровождая его на всем пути следования, а также предоставляя необходимую документацию, технические переводы и консультации.

Источник

Подготовка полов под установку станка для обработки металла

Промежуточным этапом процесса запуска любого станка в эксплуатацию является его правильный монтаж. Исходя из массы оборудования, его устанавливают непосредственно на пол либо на возведенное отдельно основание. Место расположения для него подбирается на предприятиях по плану, а в домашних условиях – произвольно, там, где удобно. Подготовка пола под станок – это важный момент, от которого будет зависеть устойчивость агрегата при работе. Основа должна быть достаточно прочной, чтобы выдерживать динамические и статические нагрузки от оборудования. При необходимости проводят ее укрепление.

Определяющие способ установки станка факторы

Правильный монтаж станков определяет качественные показатели их работы. При этом следует определиться с подходящим фундаментом.

Укрепление пола под установку станка

Фундаменты под станочное оборудование делятся на две группы:

Любое основание предназначено для распределения нагрузки от станка, определяющейся его массой и силами, возникающими при его работе. Фундамент должен обеспечивать надежное, устойчивое положение оборудованию.

Выбор способа установки оборудования (на отдельное основание либо непосредственно на существующий пол) определяется следующими факторами:

В таблице далее представлено станочное оборудование, разбитое по разным критериям, с привязкой к фундаментной группе.

Независимо от того, будет станок устанавливаться на пол или специальный фундамент, должны быть обеспечены при монтаже его вертикальность и горизонтальность.

Если по одному критерию (например, нагрузке, рабочему режиму) оборудование не соответствует первой группе фундаментов, то ставить его следует на отдельное основание.

Подготовка пола к монтажу станка

От правильности монтажа станочных линий или отдельных агрегатов зависит, кроме качества работы, также их долговечность и срок службы опорной конструкции под ними. При установке в любом случае нужно руководствоваться паспортом изделия, а особенно монтажными чертежами.

Если планируется расположить в цеху либо мастерской несколько единиц станков, то между ними следует оставлять проходы, размеры которых регламентированы правилами охраны труда (техники безопасности).

Пол служит только основанием под станок. В цехах предприятий и в домашних мастерских он в основном цементный. Другие материалы применяются гораздо реже. Встречается также бетонный пол с деревянным настилом. Устанавливать станки на доски не рекомендуется, потому что они способны достаточно быстро деформироваться под нагрузкой (если агрегат весит более 200 кг). При этом выверенное положение оборудования нарушается, вызывая сопутствующие неудобства.

Бетонный пол под монтаж станков должен быть определенной толщины, соответствующей величине будущей нагрузки. Если его высота не соответствует, то делают армированную стяжку или отдельный фундамент. Также заливают пол бетоном при сильных колебаниях его уровня, чтобы максимально хорошо выровнять поверхность.

Можно также подготовить (залить раствором, предварительно сделав выемку нужных размеров) не всю основу, а только отдельное место. Получится подобие фундамента.

Для наиболее рационального пользования имеющейся площадью мастерской или цеха, а также с целью повысить удобство рабочего процесса, производят установочную разметку на полу. Это особенно актуально при размещении нескольких единиц оборудования, которое монтируют поперечными или продольными рядами.

Разметка должна быть выполнена так, чтобы обеспечить технологические требования к процессу обслуживания, а также правила техники безопасности. Часто габаритные агрегаты ставят посередине помещения, чтобы было можно без проблем использовать грузоподъемную технику при необходимости. Небольшие аппараты, например, фрезерные станки, устанавливают обычно вдоль стен (поперек к ним).

Для правильного монтажа отмечают оси, отдельно стоящих агрегатов, либо линии, определяющие расположение рядов.

На практике часто встречается, когда подготовку основы ведут так:

Такой способ позволяет относительно легко выставить станки, надежно закрепив их к основе. Для большей устойчивости при работе и лучшего соединения с полом, станочное основание заливают бетоном.

В небольших мастерских часто под станки (легкие или средние по весу) подкладывают резину (из транспортерной ленты) на цементный пол.

Монтируют оборудование как на полы, располагающиеся непосредственно на грунте, так и на междуэтажные перекрытия. Главное, чтобы оно соответствовало требованиям, предъявляемым по динамической и статической нагрузке.

Если основанием служат междуэтажные перекрытия, то необходимо проводить дополнительные расчеты, подтверждающие достаточную их прочность.

В следующем видеоролике показывается, как станок ставить на пол.

Подготовку полов под монтаж шлифовальных станков, либо другого их типа, выполняют с учетом рекомендаций, изложенных производителями в эксплуатационной инструкции к устанавливаемой модели. Такое размещение относится к фундаментам первой группы.

Отличным вариантом основания является железобетонный пол, потому что в большинстве случаев он имеет большую прочность и не требует какой-либо предварительной подготовки. Оборудование при этом просто ставят на его поверхность, выставляя по уровню. В других случаях требуется в той или иной степени выполнять усиление основы.

Источник

Монтаж прессов

Монтаж прессового оборудования включает в себя перемещение пресса (прессов) в зону монтажа, установку на штатное место и подключение всех коммуникаций. Для этого требуется специализированное оборудование, оснастка, опытные инженеры и монтажники. Пресса по системе передачи энергии делятся: гидравлические, механические, пневматические и комбинированные. По конструкции их различают: колонные, рамные, одноэтажные, двухэтажные, многоэтажные.

Прессы делят на моноблочные и составные, которые могут достигать сотен тонн, поэтому их собирают на месте из отдельных блоков и узлов. Доставляются и перемещаются такие узлы по отдельности, а монтируются уже по месту. Монтаж моноблочных прессов правильнее отнести к такелажным работам по установке прессов в проектное положение. Наиболее сложным является процесс монтажа крупных составных прессов, которые состоят из крупногабаритных элементов.

Монтаж сборных прессов производится по следующей схеме:

Наши преимущества

Компания «100 ТОНН МОНТАЖ» располагает операционными центрами в различных городах и осуществляет монтаж прессов «под ключ» по всей территории России и СНГ. У нас можно бесплатно запросить предварительный расчет стоимости монтажа. Мы быстро мобилизуем людей, всю необходимую технику и готовы работать в 2-3 смены, если у заказчика «горят» сроки. При необходимости сооружаем строительный городок, который сворачиваем после выполнения всех работ.

Не всегда оборудование можно завести в цех и установить с помощью крана. Для этого в нашем распоряжении находятся монтажные порталы грузоподъемностью 8, 30, 60, 125, 250, 500, 1100 тонн. Использование таких портальных систем позволяет установить пресс любых размеров с точностью до 1 мм.

С момента создания в 2002 году компания накопила знания и опыт в проведении монтажных работ любой сложности. У нас работает постоянный штат инженеров. Наши монтажники обладают всеми необходимыми навыками и допусками для выполнения работ по перемещению и сборке прессов импортного и отечественного производства.

Разумная и взвешенная ценовая политика делает услуги нашей компании востребованными во всех отраслях промышленности. Просмотреть примеры выполненных работ в вашей отрасли и отзывы клиентов можно посмотреть в разделах «Завершенные проекты» и «Рекомендательные письма».

Примеры уже выполненных работ

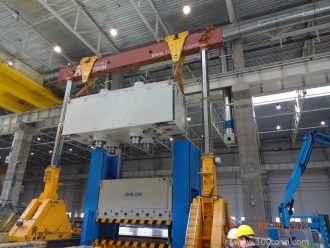

С декабря 2012 года по май 2013 года компания произвела монтаж 2 новых прессовых линий в Калуге на заводе Gestamp Severstal. Работы велись совместно с компанией производителем – Fagor Arrasate. В процессе монтажа было установлено 12 прессов, а общий вес смонтированного оборудования составил 3500 тонн.

В мае – июне 2013 года был выполнен монтаж испанского гидравлического пресса LoireSafe в Калуге на заводе Gestamp Automocion. Компания выполнила разгрузку и крупноузловую сборку пресса, а также предоставила представителям завода изготовителя необходимое оборудование для проведения пуско-наладочных работ.

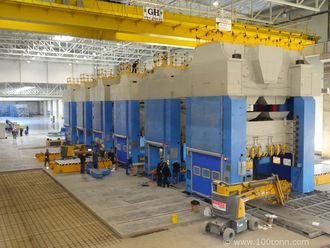

В 2013 году в июне – июле компания осуществила монтаж прессового оборудования фирмы Schuler AG (Германия) на «НПО Сатурн» в городе Рыбинск. В процессе выполнения работ были произведены грузоподъемные операции, монтаж пресса и сопутствующих систем (гидравлики, электроники).

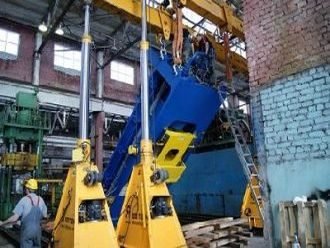

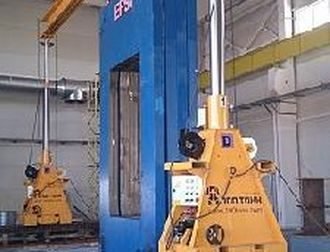

В апреле 2014 года компания выполнила монтаж газостатического бельгийского пресса фирмы EPSI на «НПО Сатурн» в городе Рыбинск. В связи с высокой стоимостью пресса и сложностью проводимых монтажных работ, всевозможные риски повреждения оборудования были отдельно застрахованы. Благодаря предварительной инженерной подготовке монтаж был выполнен без повреждений и в срок.

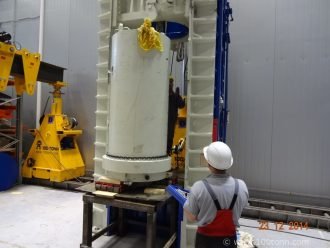

В декабре 2014 года в Москве компания выполнила монтаж нового гидравлического пресса для SMC-прессования. В процессе работы были выполнены: разгрузка, установка и обвязка пресса всеми рабочими системами (гидравлическими, электрическими). Для монтажа была задействована портальная система GP-125 грузоподъемностью 125 тонн.

В декабре 2014 года компания выполнила монтаж двух прессов LAUFFER на заводе «Еврорадиатор» в городе Энгельс. Монтаж велся в стесненных условиях, поэтому портальную систему перестраивали 4 раза.

В августе 2015 года был выполнен монтаж гидравлического вытяжного пресса Schuler на аэрокосмическом заводе в Самарской области. Для работы была задействована портальная система грузоподъемностью 1100 тонн и поворотный стол. Максимальный вес отдельной части составлял 140 тонн, а подъем осуществлялся на высоту 13 метров.
