установка колонок в задние двери гранта
музыка ч.2 — 17′ колонки sony в задние двери
выкроил немного времени во время сессии, вот пишу =)
вторым, но пока еще, не финальным шагом музыкального преобразования, в продолжении темы, стала замена колонок в задних дверях
до этого у меня стояли jbl gt6-5

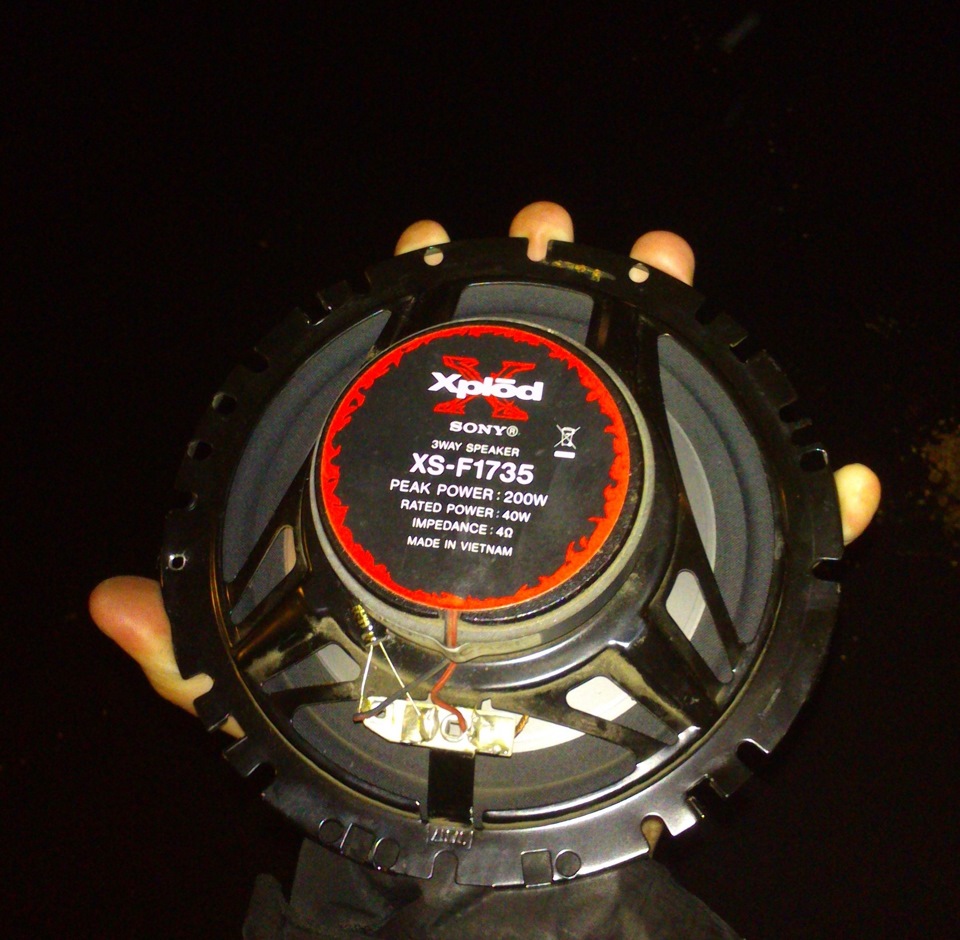

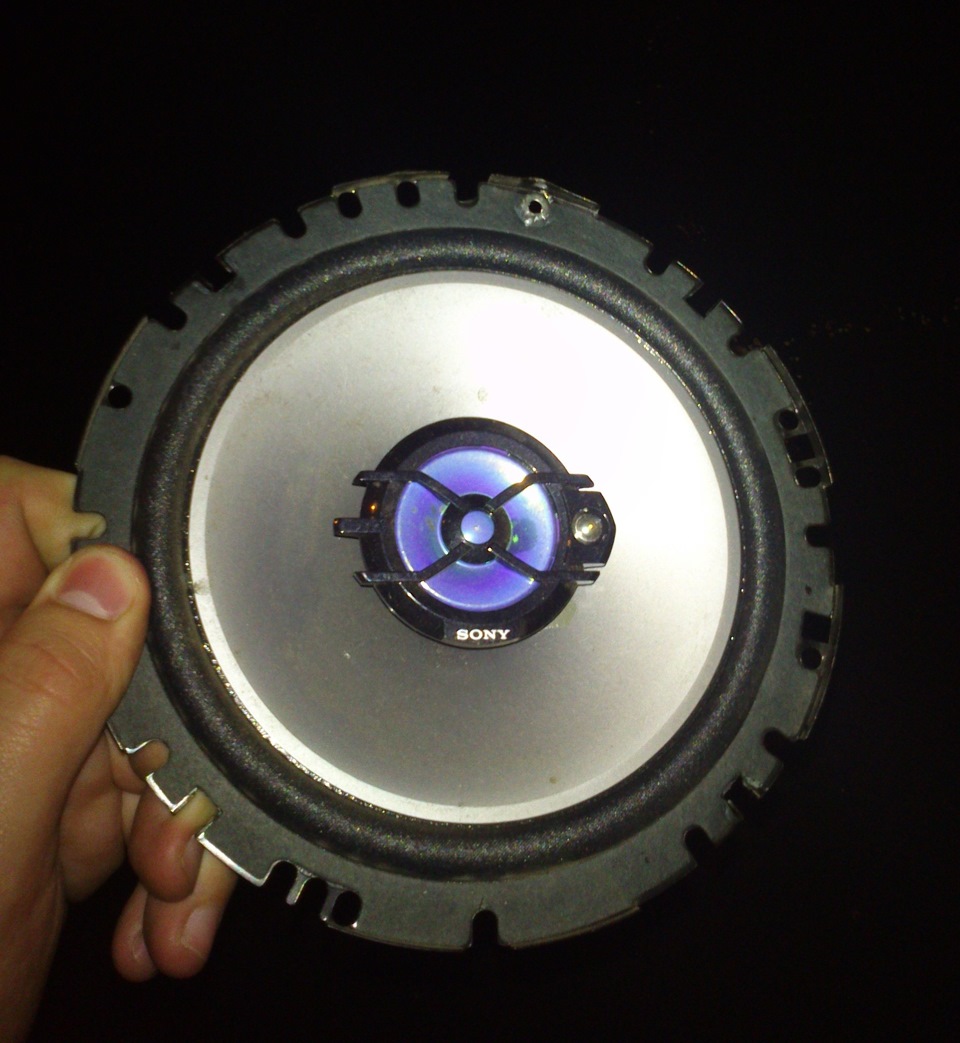

играли хорошо, но подвернулась возможность разжиться 17′ 3-полосными колонками sony, модель xs-f1735, за услугу доставки человека туда-обратно в область =)
колонки, правда, б/у, немного подуставшие, но вполне бодро играющие
(немного характеристики колонок из инета):
Тип — коаксиальная АС
Типоразмер — 17 см (6д)
Количество полос — 3
Мощность — 40 Вт (номинальная), 200 Вт (максимальная)
Чувствительность — 91 дБ (Вт/м)
Диапазон воспроизводимых частот — 30-26000 Гц
ВЧ-динамик — 6 мм
Материал диффузора — PEI
СЧ-динамик — конус, 35 мм
Материал диффузора — HDLD: Мембрана повышенной плотности
Магнит — неодимовый
НЧ-динамик — Материал диффузора — Система HOP
Магнит — ферритовый
ну лично меня привлекли:
— больше динамик и количество полос
— звук сони мягче, а так как я басики не люблю, случаю рок/металл/панк/регги, думаю, играть будет лучше
— установочная глубина не велика ( актуально для дверей гранты)

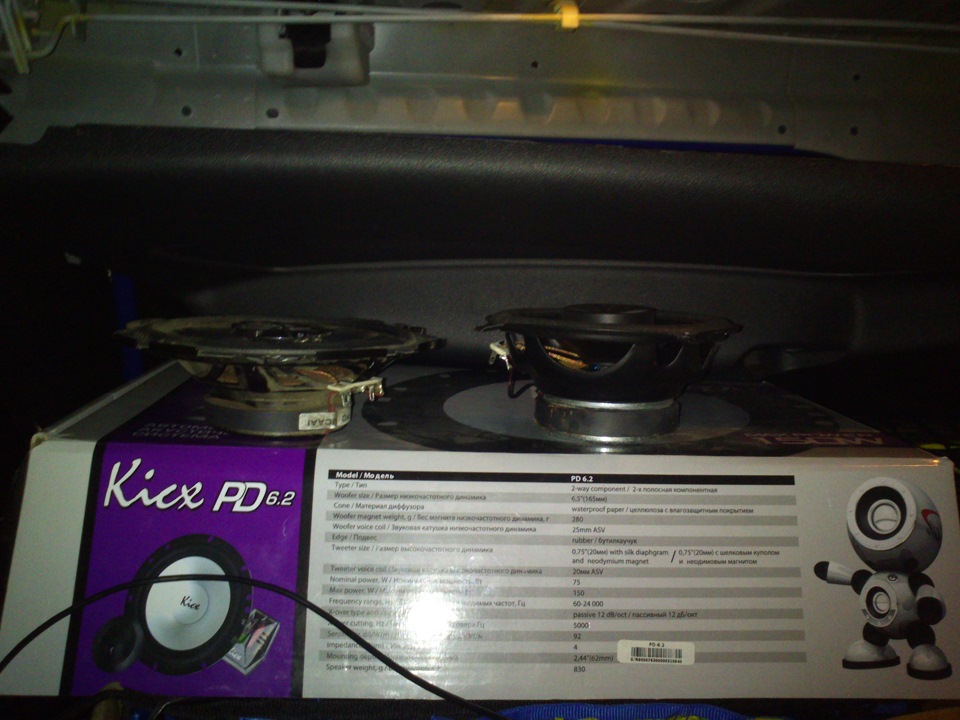

в подтверждении слов визуальное сравнение

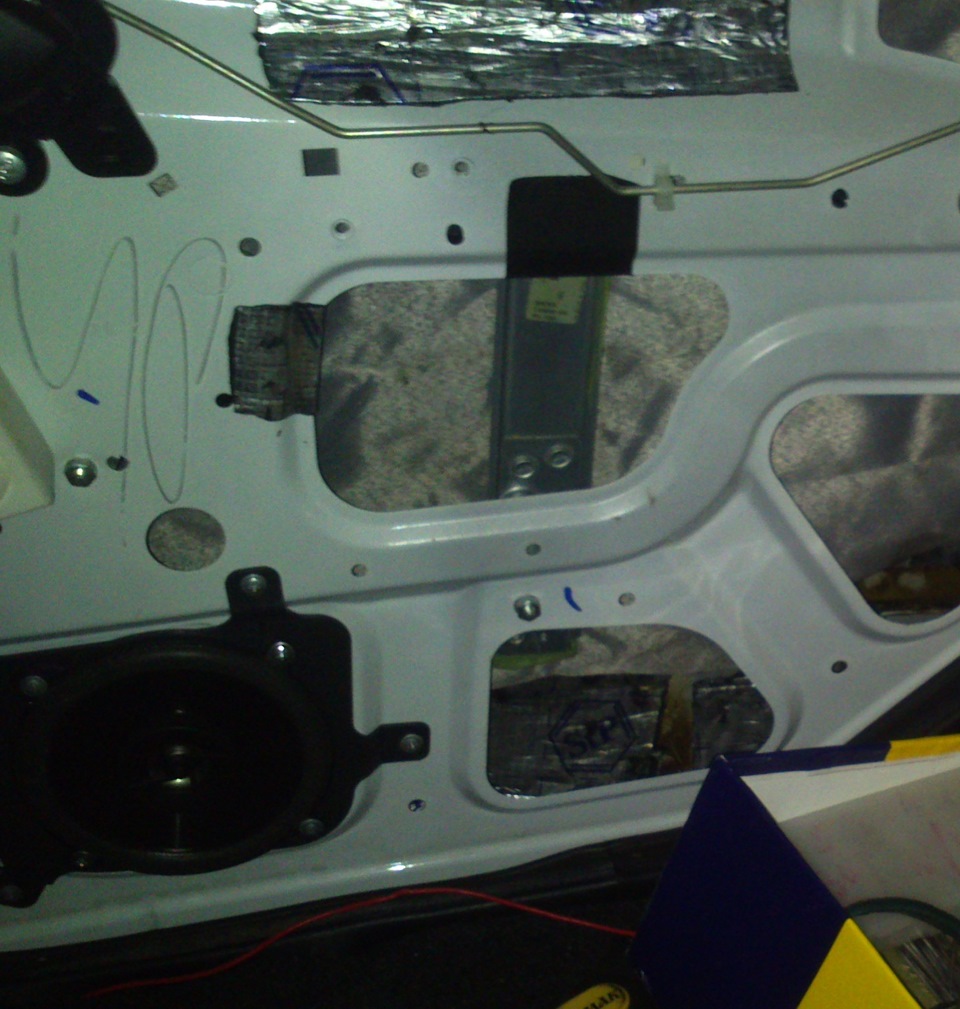

по установке

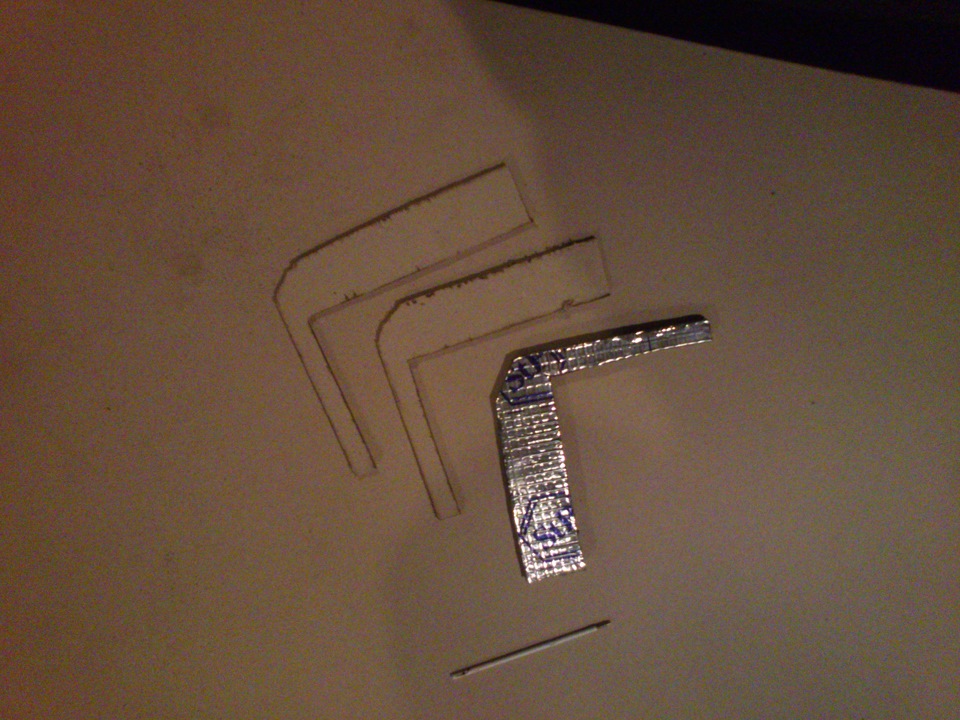

изготовили из тонкой, почти картонной, фанеры вот такую проставку
соедили и обезопасили их от влаги при помощи термоклея
Установка 16 динамиков в задние двери. Шаг 1.
Сколько машин не было, всегда мечтал сделать в них хороший звук. Где ещё как не в любимой машине можно насладиться качественным, или громким, или, но это вообще фантастика, качественным и громким звуком любимой музыки. И все как то, то руки не доходили, то финансовые возможности не позволяли. Одну машину уже зашумил неплохо, накупил автозвука всякого, но жене вдруг стал нужен автомат, ну автомат дак автомат, на вот тебе ГРАНТУ, продал я своего любимого зашумленного логана и взял то что имею. Машина на данный момент только радует, ехать едет, и довольно неплохо, я типа погонять люблю, мне конечно маловато, но жена гоняет тапку в пол и ей нравится)))Ну главное порядок в семье. Но звук в автомобиле конечно оставляет желать лучшего, на данном автомобиле с завода стоит магнитола ММС 2190 кнопочная
И 4 динамика размером, если я я не ошибаюсь 13 см, они конечно играют лучше телефона, но мне захотелось чего то большего. И вот в один выходной погожий денек я сделал один небольшой шажок в сторону улучшения звука, за день до этого на Авито были куплены динамики УРАЛ АК 74, 16 см, в идеале, по лакомой цене 1000 руб. Начался этап внедрения)) Разобрал обшивки вынул старые динамики, принялся изготавливать шаблоны из плотного картона.
Приложив картонку из староу каробке, к дверной карте стало ясно, что отверстия не прощупываются, и не получается обрисовать контур технологического отверстия двери, на помощь была взята обычная газета, на которой путем прощупывания контура карандашом были нарисованы 4 фигуры. Которые впоследствии были перенесены на картон, а потом на фанеру.
Можно было и сразу газетные формы перенести на фанеру, но они требовали небольшой подгонки, и эту подгонку было решено выполнить на более удобном материале для обработки, картоне, далее ножницами картонные шаблоны были доведены до идеала))) и перенесены на фанеру, и благополучно выпилены лобзиком.
Все технологические отверстия ровные по плоскости, было решено закрыть фанерой 6мм, конечно же будет и вибра и шумка, и те отверстия где идут тяги будут закрыты виброй, и на фанеру тоже вибру наклею, мне кажется так будет жёстче, чем просто с виброй. через 1 — 1,5 первый динамик был внедрён. Началось сравнение звука запиленной двери с новым динамиком, и незапиленной со старым, жюри из родителей и брата отдали предпочтение новому динамику. Я конечно же был с ними согласен, появились басы, благодаря более мощным динамикам появившемуся акустическому объёму, звук стал более сочным музыка заиграла по новому. Не было сил слушать как плохо играет другая дверь, с ней тут же были произведены те же манипуляции что и с предыдущей, кстати пришлось пильнуть немного металла двери.
Далее обшивка левой двери встала на родное место, но тся помешались места крепления штатной сетки динамиков, которые сгоряча были выпилены с корнями.
Когда пилил я не думал как поставлю штатную сетку, в голове был только шикарный звук издаваемый новыми динамиками, и я подумал что нибудь придумаю, и придумал на второй двери)))))
Получается, что с первой обшивкой надо что то придумывать, а со второй нет, вот такие бывают косяки если поторопиться)))) На правильно сделанную обшивку без проблем встала родная сетка.
Все вроде бы хорошо получилось, и играет неплохо, но теперь у меня новая дилемма, не нравиться что динамики наполовину закрыты обшивкой и стандартная сетка имеет настолько малые отверстия и не по всей плоскости, есть подозрение что всё это является препятствием на пути звука в мои уши, поэтому сейчас думаю как сделать так:
Хочется чтоб динамик был заподлицо с дверью, подиумы устанавливать не собираюсь, т.к. мешают стеклоподъёмники, а менять их на электро ни желания не средств, пока, нет.
Всем мир…
Установка акустики в задние двери Лада-Гранта лифтбек.
Комментарии 14
В продаже есть наборы для демонтажа пластиковых элементов салона автомобиля. Жёлтые пластиковые лопатки.
4 шт. Двери Автомобиля Клип Панель Радио Removal Tool Для LADA Priora Седан спорт Kalina Granta Веста X-Ray XRay
s.aliexpress.com/Ynym2iyi
(from AliExpress Android)
Садомазо какое-то!)) А что без вилки кухонной обшивку не снять было?
Попробуйте без пирожной вилки, специальным устройством за 1000 р, результат тот же.
Ты мужик реальный шутник! Какое на устройство? Руками там все голыми делается! Я и пробовать не стану, уже пройденный этап. Могу лишь научить как!))
У меня таких рук нет. На Автовазе там спецустройством очень похожим на мою вилку снимали, когда замок чинили. Не у каждого такая богатырская сила в руках и крючковатые пальцы пролезающие в узкие щели, как у вас.
Лезть пальцами надо в другие щели! Здесь все делается гораздо проще! И богатырская сила не нужна. Мозг просто надо врубать!
Хорошо, слушаю подробную инструкцию.
У меня таких рук нет. На Автовазе там спецустройством очень похожим на мою вилку снимали, когда замок чинили. Не у каждого такая богатырская сила в руках и крючковатые пальцы пролезающие в узкие щели, как у вас.
Спасибо очень полезная инструкция, я всё думаю о динамиках в заднии двери. А точно 13 см? Там же с завода разве не 10 в задний двери должны идти?
Нет, там 13. Следует так же учесть, что и в передних дверях Гранты тоже оказалось 13, а не 16, как написано у некоторых мужиков. Если использовать заводские решётки, то звук довольно приличный получился.
спасибо, у меня как раз есть 13 динамики, куплю 16 их на перед а 13 назад поставлю, решетки только найти еще надо, заказывать не хочу дорого доставка
!6 см на перёд не подходят. У меня были куплены на 16 и на 13. 16е на перёд и 13е назад. Но на перёд 16 не подошли, очень большие, пришлось ставить 13, которые были приготовлены на зад, а зад остался без динамиков. 16 см пришлось врезать в заднюю полку, благо полка очень прочная у лифтбека, это было два месяца назад.
За это время у купил ещё два динамика на 13 см, и поставил их в задние двери. Процесс установки виден в этой теме.
Ну а поскольку 16 см динамики установленные в заднюю полку оказались не у дел, пришлось покупать усилитель для низких частот, саб буфер — мид бас. Поелику саб буфер занимает много места и инфра низкие частоты не шибко напрягают, то без всяких переделок динамики на 16 см, что в задней полке, вполне справятся с задачей мид баса. Пробовал мид бас просто на колене, результат потрясающий, никакого саб буфера не нужно, и так всё гудит.
Решётки заказывал в интернет магазине. Цена решёток и доставка где-то в пределах 1000 рублей. Но зато всё фирменно как у Гранта — люкс. Видел я машины с решётками от динамиков на переду, и под ручкой сзади, убожество, и звук не ахти. А здесь, даже не ожидал и без всяких противошумок.
Да, под крепёжные шайбы, со стороны металла, ставил резиновые прокладки, от самонарезов по металлу.
Делайте не пожалеете. Только не спешите, потихоньку.
Установка колонок в задние двери Лада Гранта, Калина 2
Задние двери Лада Гранта и Лада Калина 2 идентичны и в них предусмотрены места для акустики. Но чтобы установить в них динамики, конструкцию придется доработать. Рассмотрим штатный вариант установки колонок в задние двери современных автомобилей Лада.
Все доработки рекомендуется делать по штатной схеме, которую предлагает завод-изготовитель, поэтому мы будем использовать проставки для колонок и декоративную сетку обшивки двери от комплектации «Люкс».
Весь процесс установки динамиков в задние двери также показан на видео:
В зависимости от комплектации автомобиля аудиоподготовка может быть разной. В некоторых случаях потребуется дополнительно проложить провода для динамиков в задних дверях. Если вместе с колонками собираетесь подключить магнитолу, воспользуйтесь этой инструкцией. Напомним, для улучшения звука акустики рекомендуется выполнить шумоизоляцию дверей.
Установка динамиков в двери Лады Гранты + шумка дверей
Доброго времени суток всем моим читателям, наконец то я доделал музыку до логического конца (во всяком случае мне пока так хватает), постараюсь быть кратким и побольше фото покажу.
Старался сделать максимально бюджетный вариант, но звук выжать из этого максимальный, на мой взгляд у меня получилось, во всяком случае мне нравится.
1) Магнитола PIONEER MVH-150UBG с хорошей скидкой за 1399р (год назад преобреталась)
2) Колонки на передние двери 13см Pioneer TS-1339 — 1990 руб (мне очень понравились рекомендую для 13см)
3) Установка имеющихся у меня 13 см штатных динамиков от Лада Калина/Гранта в задние двери — 300р обошлись
4) Облицовка динамиков Лада Гранта, Калина-2, Датсун (переднии и задние сетки+ стаканы в задние двери) — 450руб +250р доставка (покупал на shtat-dzr.ru) Обращаю внимание что рекомендую в сообщении продавцу написать чтобы проверил правую и левую решетки, а то мне пришли одинаковые, пришлось менять одну, благо добрый человек помог.
5) Приобретено шумо/вибро изоляция и проклеены двери и обшивки дверей в облегченном варианте — 1200руб.
6) Болтики/винтики М5 резбой в переднии двери под проставки 40мм длинной в заднии 20мм — 50руб
7) Обязательно настройки магнитолы, ибо всё таки 13 см динамики не так и сильно басят без эквалайзера, я лично включил настройку LOUDNESS на MID мне звук с ней устраивает, эквалайзер не трогал, так что без таких настроек звук будет слабоват хоть и не плохой всё же.
ИТОГО : 5640 руб + два дня потраченного времени в гараже друга.
Результатом могу сказать что доволен, разве что бряканье стекол/ стеклоподъемного механизма иногда проскакивает, а так сверчки убиты, звук хороший для такой бюджетной системы рекомендую. Хотя шумку как бомж вариант можно сделать примитивно только на антискрипе и будет норм тоже.
Не чего сложного совершенно нет, просто нужно время и внимательно всё делать
