Монтаж компрессорно-конденсаторного блока (ККБ)

Стоимость монтажа компрессорно-конденсаторного блока (ККБ)

Наименование

Ед.измерения

Велечина

Цена, руб

от стоимости
оборудования

Установке компрессорно-конденсаторного агрегата должна предшествовать тщательная подготовка. Прежде всего, проверяют соответствие таких данных агрегата, как фазное подключение, напряжение, частота тока соответствующим характеристикам линии электроснабжения. В месте, где планируют установку ККБ не должно быть пыли, иначе она может попасть в теплообменник. Воздушный поток, выходящий из конденсатора, не должен возвращаться в него.

Особенности монтажа компрессорно-конденсаторного блока

Учитывая значение, которое имеет данное оборудование в климатической системе, монтировать его должны исключительно профессиональные специалисты. Они смогут правильно подобрать ККБ, определить оптимальное место установки, а также выполнить все работы так, чтобы техника служила с максимальной отдачей без сбоев годами.

Как правило, вопрос монтажа компрессорно-конденсаторного блока встает уже после того, как завершаются работы над приточной установкой. То есть, к этому моменту уже определена зона, в которой будет стоять оборудование, а также параметры, которым оно должно соответствовать. По этой причине крайне желательно, чтобы всю систему изначально проектировали и собирали специалисты, причем лучше всего, если на всех этапах будет работать один подрядчик.

Устанавливаться блок может практически в любом месте. Важно только обеспечить беспрепятственный доступ к нему воздуха и возможность снятия крышки для ревизии расположенного внутри оборудования. Рассчитывая параметры монтажа, специалисты также учитывают длину и изгибы трубопроводов, по которым циркулирует фреон, разницу в высоте между испарителем и ККБ, а также целый ряд других параметров.

Обратите внимание: эта работа только на первый взгляд может показаться простой задачей с подсоединением патрубков к блоку и подводом электропитания. Однако формальный подход может привести к неэффективной эксплуатации системы охлаждения или полному выходу из строя дорогостоящего оборудования!

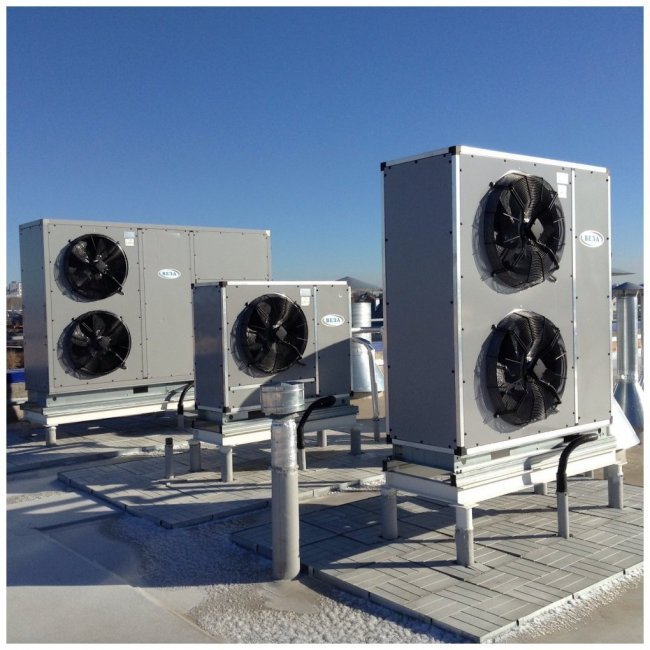

Принцип монтажа ККБ на улице

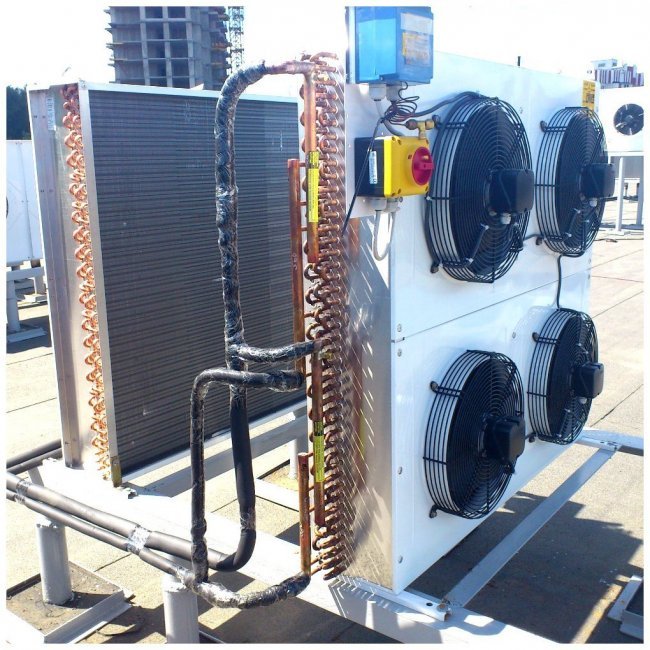

Так как ККБ чаще всего комплектуется конденсатором с воздушным охлаждением, монтаж блока происходит на открытом воздухе. Место расположения выбирается таким образом, чтобы обеспечить максимально возможную эффективность работы:

После того как установка смонтирована, и все ее части соединены между собой, происходит опрессовка и вакуумирование. Обязательный этап – проверка системы на герметичность. В конце осуществляют заправку хладагентом (фреоном) и запуск системы. В ходе первого запуска проверяется корректность работы оборудования и его настройка.

​

Этапы проведения монтажа компрессорно-конденсаторного блока

Монтаж ККБ производится чаще всего после того, как выполнена установка притолочной системы или секции фреонового охлаждения в вентиляционном канале. Перед тем как начать работы по монтажу, необходимо подобрать подходящий соединительный комплект и выполнить все необходимые проектные работы с точным указанием места установки оборудования.

Важные моменты, которые необходимо учитывать перед монтажом ккб:

Подключение ККБ как неотъемлемого элемента приточной системы производится по предварительно разработанной проектной документации с соблюдением всех правил безопасности и инструкционных предписаний.

Монтаж компрессорно-конденсторных блоков с водяным охлаждением конденсатора

Компрессорно-конденсаторные блоки с водяным охлаждением имеют меньшие габариты, чем компрессорно-конденсаторные блоки с воздушным охлаждением.

Блоки с водяным охлаждением более компактны. Место для установки (монтажа) ККБ с водяным охлаждением найти гораздо проще. Для охлаждения конденсатора блок подключают к системе оборотного водоснабжения.
Вода для охлаждения компрессорно-конденсаторного блока может подаваться из скважины, от градирни или другого источника холодной воды. Для сокращения потребления воды устанавливают специальный водорегулирующий клапан, который меняет расход воды в зависимости от требуемой холодильной мощности. На компрессорно-конденсаторных блоках с двумя холодильными контурами устанавливают водорегулирующий клапан отдельно для каждого конденсатора.

Расход воды через клапан зависит от давления конденсации в каждом контуре.

Водорегулирующий клапан устанавливается на выходе из конденсатора. При таком расположении клапана, в случае его закрытия при остановке компрессорно-конденсаторного блока, в конденсаторе всегда остается вода.

Монтаж клапана перед входом в конденсатор привел бы к тому, что при отключении установки конденсатор может остаться без воды. В этом случае при частом включении и выключении установки в конденсаторе возникает значительная коррозия.

Видеообзор

Источник

Монтаж ККБ (компрессорно конденсаторные блоки)

Монтаж компрессорно-конденсаторного блока (ККБ) заказывают в нашей компании при покупке систем холодоснабжения. Мы выполняем эти работы, так как наша основная сфера деятельности — установка и обслуживание климатического, холодильного оборудования. Чаще всего мы монтируем ККБ вместе с настенными, шкафными, канальными и прочими внутренними блоками.

Назначение, принцип работы ККБ

Этот блок отвечает за подготовку хладагента к испарению. Он создает давление, охлаждая фреон. Затем жидкость поступает по трубопроводу в теплообменник, в котором начинается передача энергии. Процесс теплообмена должен проходить строго по рассмотренной схеме, иначе оборудование не сможет справиться с поставленными задачами.

Чтобы добиться правильности передачи энергии, нужно проводить установку компрессорно-конденсаторных блоков без нарушений технологии монтажа. Внесение изменений в порядок проведения работ может привести к неэффективности климатической техники, поломке ее отдельных узлов или полному выходу оборудования из строя. Поэтому заниматься монтажными работами должны хорошо подготовленные инженеры.

Порядок проведения работ

Компрессорно-конденсаторные блоки могут устанавливаться снаружи здания или внутри помещения. Если есть возможность наружного монтажа, обязательно воспользуйтесь ею. В таком случае вам не нужно будет выделять место под громоздкую технику. Оборудование будет установлено на крыше, земле или стене. Ему потребуется защита от снега, дождя, ультрафиолета и вандалов.

Кроме места монтажа, эти устройства отличаются весом и размерами. Очень тяжелые блоки потребуют использования грузоподъемной техники, обустройства площадки настилами, лестницами, перекрытиями и прочими конструкциями для строительных работ. Цена услуги будет зависеть от сложности монтажа, а также от места его проведения.

Монтажные работы включают в себя следующие этапы:

Преимущества компании

Мы предлагаем самые выгодные условия сотрудничества в Москве:

Чтобы узнать расценки на монтаж ККБ, позвоните нашему консультанту. Он проведет примерные расчеты и примет заявку на выезд инженера для изучения характеристик объекта.

Источник

Монтаж компрессорно-конденсаторных блоков (ККБ)

Компрессорно-конденсаторные блоки (ККБ) монтируют на последнем этапе. Все работы по установке приточных установок/секций фреонного охлаждения к этому моменту должны быть уже завершены, определены и согласованы места установки оборудования, выбран соединительный комплект. При отсутствии проектной документации, до начала работ следует уточнить ряд важных моментов.

1. Такелажные работы и установка ККБ в рабочее положение

Перемещать ККБ следует строго вертикально. Допустимое вертикальное отклонение составляет не более 15 град. Все такелажные работы выполняются с использованием траверсы из мягких прокладок (полотенец). Это позволит предупредить повреждение корпуса и вентиляторов, нарушения целостности теплообменников. Основание предполагаемого крепления ККБ должно быть строго горизонтальным.

2. Расположение компрессорно-конденсаторного блока

Для обеспечения требуемого воздушного потока через теплообменник и удобства обслуживания аппаратуры необходимо обеспечить достаточное свободное пространство вокруг агрегата.

Минимальная потребная площадь указывается производителем в документации и определяется типом вентиляторов, направлением воздушного потока и расположением электрошкафа.

3. Организация оснований и фундаментов для ККБ

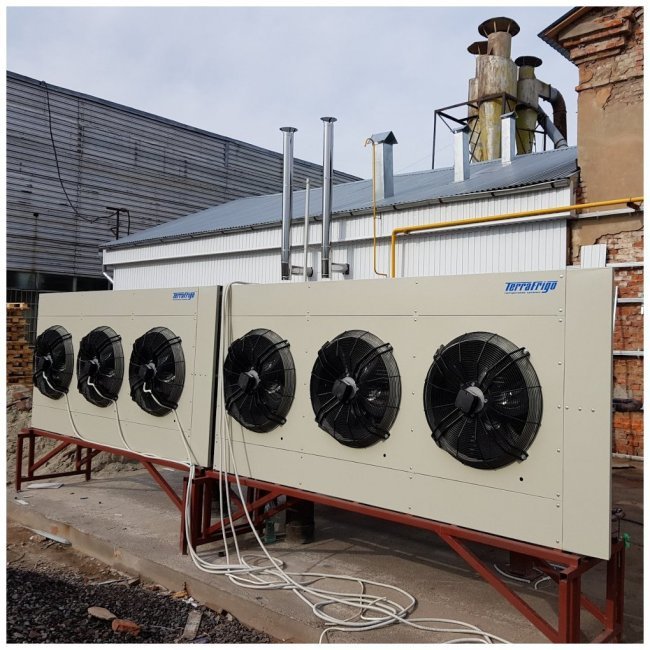

При установке на открытом воздухе различают 3 варианта монтажа:

Заранее планируют пространство для свободного отвода талых вод и конденсата от ККБ. Прокладывая трубопровод, учитывают его длину и изгибы для расчета эффективности оборудования. При проведении трубопровода через крышу, дополнительное внимание уделяем герметизации кровли в области узла прохода через кровлю.

4. Монтаж трубопроводов для хладагента

Для трубопроводов мы пользуемся медными трубами и фитингами американского стандарта ASTM B 280 или евростандарта EN 12735. Стыки спаиваются в атмосфере инертного газа. Чаще всего мы пользуемся сухим азотом (ГОСТ 9293-74 Азот газообразный и жидкий. Технические условия).

При прокладке фреонопровода учитывают перепад высот от ККБ до испарителя приточной установки. Этим определяется длина труб, количество маслоподъёмных петель и требуемое количество хладагента.

Трубопровод должен быть организован таким образом, чтобы обеспечить максимальное заполнение испарителя хладагентом, минимизировать шум за счёт ограничения скорости хладагента, при этом должен быть организован возврат масла в компрессор. Для этого уклон трубопровода в сторону движения хладагента делается минимальным, на заранее просчитанных участках выполняются маслоподъёмные петли. В большинстве случаев мы пользуемся готовыми маслоподъёмными петлями, но иногда приходится изготавливать их самостоятельно. В этом случае петли должны соответствовать требованиям, указанным на схеме:

Для изготовления петли можно воспользоваться U-образным фитингом или отводом 90 град. Главное следить, чтобы расстояние L было как можно меньше.

Варианты монтажа

5. Монтаж соединительного комплекта ККБ

Обвязка приточки по фреону – это комплект оборудования, с помощью которого коммутируются ККБ и фреоновый охладитель. В него входят:

6. Испытания холодильного контура компрессорно-конденсаторного блока

Сборка контура заканчивается его испытанием на прочность и герметичность. Все испытания проводятся в строгом соответствии с нормативными документами:

7. Заправка компрессорно-конденсаторного блока хладагентом

От производителя ККБ поставляются с частичной заправкой хладагентом или азотом. На месте проводится расчёт необходимого количества охладителя в соответствии с инструкцией по монтажу.

Источник

Монтаж ККБ

Компоненты вентиляции

Рассчитать стоимость объекта

Установка компрессорно конденсаторного блока

Компания Авимос предоставляет услуги:

Благодаря нам вы будете защищены от лишних трат, недоделок и проблем с законом при проверках. Позвоните, консультант с радостью ответит на все вопросы. Если же вы хотите подробнее ознакомиться с оборудованием и его характеристиками, то читайте информацию ниже.

На каких объектах производится установка ККБ

Техника актуальна для любых секторов. Авимос работает со следующими сферами:

На деле ограничений у вас нет. Вы можете заказать продукт на любой объект.

Что такое ККБ

ККБ (компрессорно-конденсаторный блок) — это отдельно стоящая установка, использующаяся для подготовки и подачи хладагента в систему кондиционирования.

Аналогичные устройства обычные люди чаще всего видят на стенах зданий. Они ставятся за окном и внешне представляют собой стальной короб с вентиляторами. Последние используются для охлаждения системы, однако это не всегда так (подробнее о видах будет написано ниже). Они часть раздельной сети охлаждения. Внутри здания соединяются с блоком, который висит на стене, находится в полу или за потолком.

Установка ККБ различных видов

Клиентам нашей компании доступен монтаж компрессорно-конденсаторных блоков любого типа. Делятся они в зависимости от различных факторов. Посмотрите подробнее:

По способу охлаждения

По типу применяемых вентиляторов

Если водяное охлаждение — обычное дело, то воздушное бывает разным.

Также существует ККБ с выносным конденсатором. В этом случае на улице оказывается теплообменник и ряд узлов, тогда как сам корпус с компрессором размещается в здании.

В зависимости от наличия или отсутствия теплового насоса

Тепловой насос кондиционера — это оборудование для обогрева помещений. С помощью него ККБ может работать еще и в холодный период. Однако для коммерческих объектов, да и жилых зданий, чаще выгоднее использовать воздушное отопление через вентиляцию, если таковая имеется в доме.

Авимос предлагает установку в том числе и приточно-вытяжных сетей воздухообмена. Вы сразу можете заказать комплексное обустройство объекта.

Наши специалисты рекомендуют, что: точная стоимость работ по установке ККБ выявляется только после проведения расчетов и составления сметы. Факторов слишком много, чтобы можно было назвать ее до исполнения данных процедур. Мы бесплатно вышлем к вам специалиста. Позвоните или напишите нам.

Доп. опции: монтажные работы могут включать установку различных устройств и функций. Посмотрите на них:

Монтаж компрессорно конденсаторного блока

Одно из главных преимуществ монтажа ККБ — распространённость устройств на рынке. Это позволяет легко находить запчасти для ремонта, а также открывает широкий выбор. Сразу отметим, что наша компания не торгует конструкциями с нестандартными составляющими, которые трудно будет заменить. Проблем с обслуживанием в будущем у вас возникнуть не может.

Основные параметры ККБ:

Чем кондиционирование с ККБ отличается от VRF, VRV

Монтаж ККБ обойдет вам дешевле. Дело в том, что системы VRF, также представленные на нашем сайте и доступны к заказу. Они считаются более совершенными вариантами, созданными специально для больших объектов.

Плюсы и минусы VRF:

Плюсы и минусы ККБ:

Просто возьмите за факт, что в производительности, качестве и энергосбережении выигрывают VRF-системы. Это не вызывает удивления, ведь последние являются относительно новой разработкой. Причем уже достаточно проверенной. Ее высокая стоимость — это главный и во многом единственный минус. ККБ — традиционный вариант, который привычен и нетребователен к бюджету. Возможно вам следует рассмотреть оба, сравнив цены. Позвоните нашему менеджеру. Он произведет расчеты, а также ответит на вопросы.

Полезно знать: Авимос работает в том числе и с крупными объектами площадью более 2 тыс. квадратных метров. Среди них заводы, ангары, склады и любые др. точки. У нас все необходимое для проведения профессиональной установки.

Монтаж устройства не подразумевает установки отдельного контрольного пункта именно для данных узлов. Обычно система управления делается для всей сети кондиционирования, а ККБ является лишь ее частью. Она соединяется непосредственно с центральным комплексом для контроля, который состоит из следующих узлов:

Щит управления: отвечает за все электрические составляющие. В нем обязательно предусматривается защита, а также индикация состояния. Она позволяет устанавливать, включено ли питания, нет ли аварий. Передняя дверца щита снабжается кнопками и тумблерами для регулировки показателей.

Центральный терминал:это мозг системы кондиционирования. Он подключается, когда монтаж ККБ и др. составляющих сети завершен. Позволяет контролировать все здание непосредственно с одного экрана:

Дополнительные панели:используются для управления отдельными зонами. Пример: кабинеты в бизнес-центре, у которых разные съемщики, или блоки в отделениях больницы, где требуется выставлять температуру в зависимости от типа деятельности.

В большинстве случаев система кондиционирования делается автоматической. Во внутренних блоках размещаются датчики, которые самостоятельно управляют характеристики. Последние задаются с пульта или терминала.

Долговечность системы во многом зависит от производителя узлов. Если вы поставите кран на кухню за 300 рублей, то в 80% случаев он лопнет через 3-4 мес., даже когда сталь там толстая. Хотя сегодня металлов так много, что в них сложно разобраться даже профессионалам. Поэтому наша компания сотрудничает с небольшим числом поставщиков, проверенных годами работы в сфере монтажа ККБ.

И это касается всех узлов — так срок службы компрессора зависит от обмотки двигателя. Если она тонкая, то мотор сгорает от перегрева. Даже мелким деталям вроде креплений мы уделяем внимание. Пара разболтавшихся анкеров заставит технику вибрировать, из-за чего она начнет быстро разрушаться.

Другой факторы качества — опыт инженеров. В России при стремительно растущем спросе на строительные услуги не добавляется технических специалистов. Это не очень престижные и популярные должности в РФ. Поэтому более половины компаний сами готовят персонал — у них нет выбора. Мы же пошли другим путем, наняв грамотных мастеров за хорошие деньги. Благодаря этому они обеспечивают клиентов достойным продуктом, а нас положительной репутацией. Доверьтесь им. Поверьте, нет ничего хорошего в ситуации, когда в одной части кондиционер работает нормально, а в другой жара из-за того, что инженер не учел толщину утеплителя, расположение или др. деталь, присущую комнате. Избавьте себя от этого.

Этапы установки ККБ

Прежде чем специалисты привезут оборудование к вам на объект, туда прибудет менеджер для сбора информации. Если вы не желаете приезжать к нам в офис, все нюансы можете обсудить с данным человеком. Он привезет контракт, ответит на вопросы, поспособствует с принятием правильного решения и т. д. После этого мастеру необходимо измерить помещения. Если у вас есть чертежи здания, то предоставьте их копии. Если нет, то ничего страшного. Мы все сделаем самостоятельно.

Будут учитываться десятки показателей начиная с толщины стен, завершая перепадами высот между внутренними блоками и ККБ.

Если мы собираем полноценную сеть кондиционирования, то первостепенной задачей инженеров становится ее оптимизация. Вначале подбирается место расположения внешних блоков:

Необходимо минимизировать длину трассы, чтобы максимально снизить потери давления. Уже на основе полученных данных подбирается сечение трубопровода и параметры других элементов. Вместе с этим устанавливается мощность оборудования. Цель — не должно быть недостатка или избытка производительности, влекущего траты. В итоге процесс реализации проекта состоит из 2 этапов:

Монтаж и запуск ККБ

Работы обычно производятся после подготовки зоны под установку труб и внутренних блоков. Основные этапы:

Когда все готово специалисты проводят визуальный осмотр с целью выявить повреждения, которые могли появиться в процесс монтажа ККБ. Если таковые не обнаружены, то начинается настройка параметров системы кондиционирования. На данном этапе проверяется, хорошо ли работают датчики и прочие узлы, замеряются характеристики воздуха с помощью сторонних устройств. Начинается завершающая стадия — прогонка. Оборудование подвергается максимально допустимым нагрузкам длительный отрезок времени. Делается это, чтобы убедиться в отсутствии бракованных элементов. Работа сдается.

Звоните, узнавайте стоимость монтажа ККБ, задавайте другие вопросы, а после заказывайте услуги в компании Авимос.

Источник

Установка внешнего блока кондиционера на крыше

Установка внешнего блока кондиционера на крыше здания не является особо сложной задачей. Важно на подготовительном этапе точно рассчитать все параметры монтажа и произвести правильный подбор оборудования, исходя из полученных данных. Для этого может потребоваться выезд специалиста на объект. Так же важно не прогадать и с выбором исполнителя работ. Наша компания более 8 лет качественно осуществляет установку наружных блоков всех типов систем кондиционирования и на любых поверхностях по самым низким ценам в Москве.

Монтаж наружного блока на кровле здания: ограничения по трассе

При монтаже наружного блока на кровле, необходимо заранее предусмотреть несколько моментов. Во-первых, нужно определиться с конкретным местом установки блока. При этом важно не забывать про максимально допустимую длину межблочной трассы. Для бесперебойной работы бытовых сплит-системных установок она может достигать максимум 20-25 метров, а с учетом перепада высот лучше сократить это расстояние до 10-15 метров.

Установка внешнего блока на крыше: решения по дренажу

Во-вторых, при установке внешнего блока на крыше, необходимо позаботиться и о том, как и куда будет происходить отвод конденсата. При установке кондиционера в два этапа, на первом этапе монтажа лучшим решением будет прокладка дренажного шланга отдельно от всей фреоновой магистрали и вывод его в канализацию или на улицу. При установке в один этап для отвода конденсата в основном прибегают к монтажу дренажной помпы. В этом случае очень важно правильно подобрать дренажное оборудование исходя из параметров монтажа, учесть производительность, максимальную длину трассы и перепады высот. Эту задачу Вы можете поручить нашим специалистам.

Монтаж наружного блока на плоской кровле: рекомендации

При монтаже на плоской кровле внешний блок кондиционера рекомендуется размещать на возвышенности. Можно установить блок на бетонном ограждении крыши или приобрести специальную подставку. Это необходимо для того, чтобы защитить электрические узлы выносного блока от попадания снега. Прокладывать трассу при установке на крыше рекомендуется внутри помещения или по фасадной стене здания. Если отделкой стены является вентилируемый фасад, то трассу необходимо спрятать под него. Так же очень важно позаботиться о герметизации всех проделанных в процессе монтажа отверстий, чтобы не было неприятных сюрпризов.

Рекомендуемые параметры при установке наружного блока на крыше

Установка внешнего блока кондиционера на скатной крыше

Установка внешнего блока кондиционера на скатной крыше, так же как и на плоской имеет все те же рекомендации и ограничения. Единственной сложностью является сам уклон крыши. При монтаже уличного блока на кровле необходимо выбрать место для надёжного крепления опоры/подставки под само оборудование. При необходимости усилить его и проложить виброизоляцию. Это особенно актуально при установке на кровлю, выполненную из металла. Так же, если это будет необходимо, установить снего- / солнцезащитные экраны для устанавливаемого оборудования.

Монтаж наружных блоков промышленных кондиционеров на крышу здания

При монтаже на крышу наружных блоков промышленных кондиционеров не редко приходится пользоваться услугами манипулятора или автовышки. Связано это с тем, что промышленные блоки производительной мощностью более 10 кВт имеют внушительные габариты и массу. Для установки промышленных кондиционеров так же необходимо использовать специальные усиленные подставки с виброопорами. Они необходимы для того, чтобы поглощать вибрацию, возникающую при работе оборудования.

Плюсы и минусы установки внешнего блока на крыше

Подводя итоги, можно сказать, что крыша – хороший выбор места для установки внешнего блока. При таком варианте размещения оборудования есть несколько плюсов.

Но и минусов при таком способе монтажа наружного блока тоже хватает:

Не стоит забывать и о том, что любая климатическая установка требует обязательного сервисно-технического обслуживания. Для этого у Вас должен быть свободный доступ к установленному оборудованию в любое время. Потому, перед установкой обязательно предусмотрите все нюансы монтажа, взвесьте все плюсы и минусы и примите правильное решение. Ведь от этого зависит и общая стоимость обслуживания. Ознакомиться со стоимостью услуг по установке наружного блока на крыше, а так же узнать цену всех сопутствующих услуг и дополнительных работ вы можете в прайсе ниже.
