Установка китайского центрального замка в Газель Некст.
Очень полезная на мой взгляд запись в БЖ для ищущих эту инфу газелистов.
Я когда искал, то с очень большим трудом нашёл инфу как реализовать этот центральный замок в Нексте, так как у Некста уже есть свой центральный замок.
Ключом открывать двери мне надоело, хотелось что-то безконтактное. На просторах интернета мне попался этот центральный замок, решил заказать и установить.
Ну что же, давайте вместе вспомним ещё раз как я это сделал.

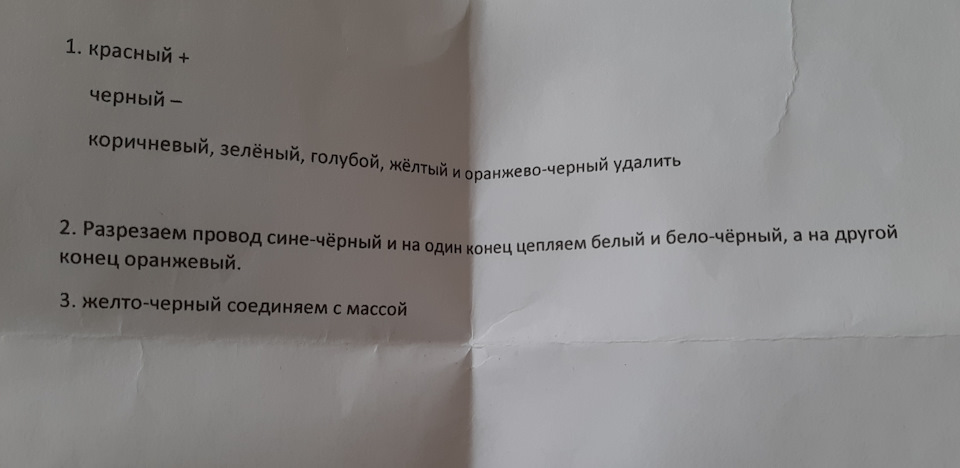

С собранной инфы по интернету я пришёл к единственному способу установки:
Ну а далее идёт установка:
1. Ложимся на бочок и голову по торпеду в районе педалей. Находим пучок проводов который идёт с двери. Там единственный провод цвета сине-черный и разрезаем его. На один конец белый и бело-чёрный а на другой оранжевый с нашего китайского центрального замка.
2. Далее открываем крышку предохранителей.
Ищем фишку сверху с толстыми проводами.
Разсодиняем и подключаемся плюсом с китайского замка к перемычки.
3. Крепим хомутом фишку предохранителя плюса к месту где все предохранители.
4. Массу можно закрепить в любом месте, я закрепил на кронштейн открывания капота, правда потом надо переделать через шайбу.
5. Саму коробку на хомутах можно закрепить к проводам, которых там полно, чтобы она не болталась.
6. Светодиод, который моргает когда закрыт автомобиль, я установил в стойку водительскую. Теперь мерцает синим цветом. Сфоткать забыл.
7. Теперь как всё подключено и прекрасно работает, начинаем доделывать сам ключ.
Вынимаем жало которое было в болванке ключа.
Далее разбираем родной ключ.
И по тихоньку напильником начинаем пилить по образцу жала.
Я очень надеюсь что эта информация пригодится владельцам Некстов!
Монтаж ЦЗ в микроавтобусах «Газель»
Большинство микроавтобусов, выпускаемых сегодня, оборудуются сдвижной пассажирской дверью. В обычном авто, даже если центральный замок в нём не предусмотрен изначально, всегда будет легко установить актуаторы и соединить их с тягами замков. Установка центрального замка на Газель, если речь идёт о сдвижной двери, выглядит несколько сложнее. Но всё равно, эта задача – вполне решаема, причём даже для начинающих. Главное, что при установке актуатора саму дверь не потребуется снимать. Дальше все операции рассматриваются более детально.
Принцип работы центрального замка
Механические дверные замки снабжаются так называемой «собачкой» или кнопкой. От кнопки к главному механизму идёт тяга, она выполнена в виде стержня из проволоки. Если эту тягу перемещать двигателем, можно управлять состоянием замка (открыто/заперто). Что и делается на практике, если установить актуатор:
Для сдвижной двери, как легко понять, задача усложняется: провода к электродвигателю подвести будет непросто. Обычно, используют разъёмный контакт, который предназначен специально для автобусов.
Отображённый на рисунке комплект стоит порядка 300 рублей.
Теперь можно поговорить о том, какие бывают актуаторы. Контакты на двери подключаются к двум проводам, значит, установить вы сможете только двухпроводной актуатор, а не какой-либо ещё. Подобное устройство, разумеется, внутри содержит электродвигатель. Согласно отзывам, для сдвижной двери «Газели» подходит не самый мощный электропривод. Усилие 6 кг, развиваемое им, можно считать достаточным. Сила тока для таких устройств не превышает 4-х Ампер. Можно купить и трёхамперные актуаторы, развивающие меньшее усилие (4-5 кг).
Закрепляем актуатор внутри двери
Сначала надо рассмотреть, как именно демонтируется штатная обшивка. Отметим следующее: получить доступ к тяге «собачки» нельзя без того, чтобы не снять основной замок полностью. Таковы уж особенности конструкции автомобилей «Газель». На фото будет показано, как выглядит замок с тягой, и вы поймёте, к чему нужно подсоединять актуатор. Приступаем к демонтажу.
Как самостоятельно снять обшивку
Все действия, перечисленные ниже, иллюстрируются одним фото.
Крепление стопора отворачивают ключом «на 12», а для демонтажа розетки используется отвёртка. Последовательность можно рассмотреть в деталях:
Результат всех стараний будет выглядеть так:
Теплоизоляцию нужно снимать отдельно, соблюдая при этом осторожность.
Важно знать, что хотя в большинстве случаев советуют отключать клемму АКБ, здесь эта рекомендация не актуальна.
Вы работаете только с механикой, не затрагивая электрооборудование. Даже если производится монтаж проводов, подключать их к блоку управления вы должны в последнюю очередь. Вот тогда АКБ действительно будет нужно отключить, ослабив крепление на «минусовой» клемме и отсоединив её.
Демонтаж основного механизма замка
Дальше показан единственный чертёж, имеющий в данном обзоре значение.
Нужно добиться, чтобы стержень актуатора перемещался с тягой «собачки». Эта тяга обозначена на рисунке цифрой «9». Может показаться удивительным, но доступ к указанной детали вы не получите, пока не проведёте демонтаж узла «8». А для этого, выкручивают кнопочку «7» и отсоединяют тягу «6».
Сначала откручивают крепёжные винты, удерживающие узел «8».
Затем, отсоединяют «лишнюю» тягу, которая идёт к исполнительному механизму:
А весь узел «8», не разбирая его, снимают вместе с тягой «собачки». С последней указанной деталью нужно будет соединить актуатор.
Все способы установки актуатора
Ещё раз посмотрим на то, как выглядит узел под обозначением «8».
Отметим, что для лучшего срабатывания электрических приводов нужно удалить или ослабить пружину (она показана на фото). Затем, можно просверлить центр сдвигаемой пластины. А можно ничего не сверлить, но тогда, вам понадобится больше деталей, которыми соединяют два стержня:
С актуатором в стандартном наборе идёт одна такая деталь.
Ещё комплект будет содержать добавочную тягу из проволоки (её закрепляют на стержне актуатора). Располагать все узлы можно так:
Соединить крепёж тяг, тем не менее, можно со штатной тягой. Но тогда, используется пара деталей, показанных на рисунке выше. Просто соединение стержня с проволокой сделано «неразборным».
Заметим, что корпус актуатора прикручивают к стальной полосе. Она, в свою очередь, крепится к двери.
Два провода, идущих от двигателя, доводят до клемм, смонтированных согласно инструкции. Чаще, клеммы крепят напротив ручки:
В паспорте к актуатору приводят максимальную силу тока, потребляемую им. Ну а все контакты, используемые в схеме, должны этот ток выдерживать. То же относится к предохранителю, но его номинал должен быть минимальным (15 Ампер либо 20).
Те, кто решился установить ЦЗ в сдвижную дверь, отзываются о работе замка так: на первом месяце претензий нет, затем, контакты требуется протереть. Их нужно будет зачищать, то есть шлифовать периодически. А иначе, привод срабатывает «через раз». В действительности, как ни странно, всё выглядит менее плохо, чем думают пользователи. Работа контактов ухудшается потому, что может нарушаться регулировка двери. Отрегулируйте подвесной механизм, и ничего не нужно будет зачищать.
Пример демонтажа обшивки, видео
GAZELE NEXT установка привода двери АДОР КРОКО
Когда был студентом и еще не имел личного автомобиля, передвигался в основном на маршрутных автобусах.
И одной из проблем в маршрутке, была сдвижная дверь. Дверь «проблема», выполняет роль входа в автобус, а также выхода. Для многих большая проблема открыть эту дверь, один тянет не туда, второй дергает, третий ручку найти не может, у многих больная спина — нагнуться не могут. Потому всегда открытие двери происходило либо с кряхтением, криком, стоном и т.д.
Закрытие двери для многих тоже проблема, то здоровому мужику не хватает сил, чтобы захлопнуть (скорее не сил, а наклейка «Хлопнешь дверью — получишь монтировкой»). А маленькая девочка первоклассница хлопает так, что открывается люк, а бабушки хватаются и так за еле работающее сердце.
Вышеперечисленные проблемы на самом деле решаются очень легко — нужно установить автоматический привод двери.
Одной из лидирующих компаний в разработке и производстве электроприводов является компания Адор, город Тольятти.
Именно привод этой компании мы будем устанавливать на автомобиль ГАЗЕЛЬ NEXT.
В чем, конечно же несомненный плюс — приобретается полный комплект для установки, специально сделанный под конкретный автомобиль, вместе с комплектом идет подробная инструкция по монтажу, потому для установки потребуются руки из плеч, помещение и инструмент.
По этапно устанавливается каждый элемент на автомобиль. И начнем мы с разборки обшивки салона и установки актуаторов двери.
Актуатор спрятался за перегородкой.
На двери и стойке автомобиля устанавливаются группы контактов. Через них в процессе эксплуатации будет подаваться питание для актуаторов.
Также на двери устанавливается рейка (осталась без монтажного фото) по которой будет «бегать» сам привод.
После этого всего, дверь можно оставить в покое, установить на место обшивку.
Следующий этап: установка блока управления и укладка проводки.
Сам механизм без декоративной крышки.
Для управления дверью в комплекте есть специальная кнопочка, для двери.
Все детали и узлы установлены.
Первый тестовый запуск проходит успешно.
Продолжаем установку. Ставим защитные и декоративные крышки.
Снаружи клеим наклеечку, то что дверь автомат.
И все готово. Настраиваем привод на плотное закрытие, и т.д.
Не большой видеоматериал был отснят во время установки привода.
Что в итоге получил владелец данного автобуса после установки электропривода сдвижной двери:
Контроль доступа:
— у пассажиров нет возможности выйти на ходу и в не нужных местах;
— нет возможности зайти нежелательным людям;
— дверь открывается водителем.
Удобство для пассажиров:
— в плохую погоду не испачкаются руки, двери, багаж;
— для детей, пожилых людей, инвалидов — нет трудностей с открытием.
Мягкое закрытие:
— отсутствие хлопков;
— снижение утомляемости водителя;
— уменьшается количество ссор с пассажирами;
— уменьшение затрат на ремонт двери.
Исключение человеческого фактора:
— не выламываются ручки;
— дверь не заклинивает при сильном хлопке;
— дверь не выламывается
Экономия (для водителей коммерческого транспорта)
— экономия времени — открытие-закрытие 3-4 секунды;
— экономия топлива — меньше стоишь, меньше тратишь;
— экономия тепла — за счет уменьшения открытия двери в зимнее время.
Установка относится к разряду средней сложности, времени на монтаж уходит около 8-9 часов.
