установка динамиков в передние двери приора

Установка передних динамиков — диаметр 16 см.

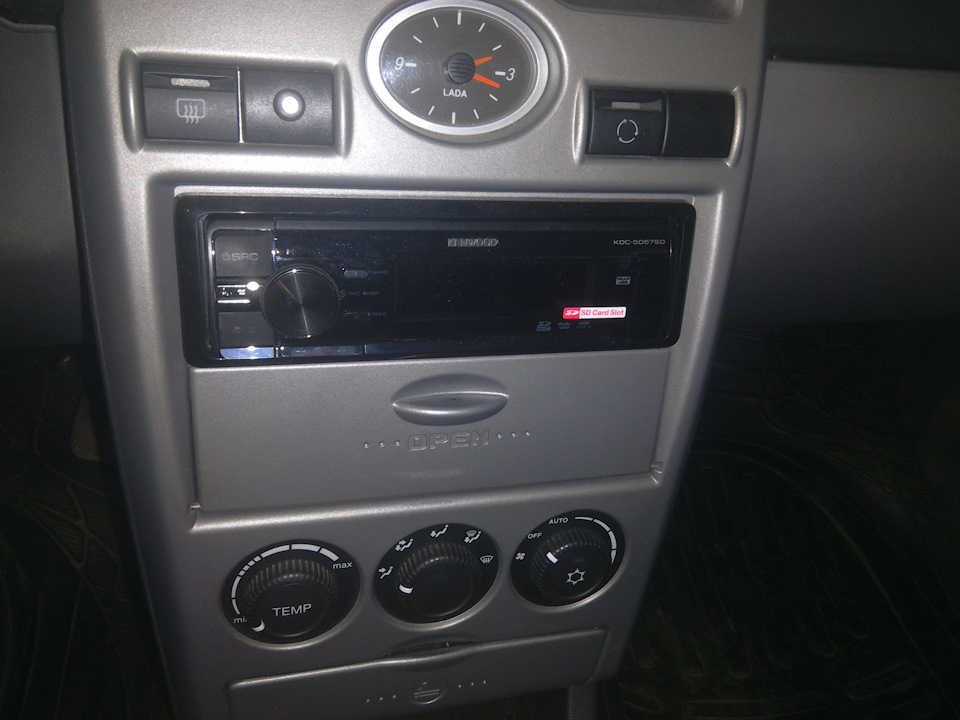

Наконец-то у меня появилась магнитола. Магнитола недорогая SoundMAX SM-CCR3037.
Если бы не этот подарок друга, не знаю когда бы ещё я ездил с музыкой.

Сразу на следующий день купил динамики Mystery.

Как посоветовал друг взял 16, у них звук должен быть получше. Но вопрос в другом как его установить в дверь, ведь размер стандартный под 13 динамики.
Сегодня решил поставить самостоятельно.
Внизу предоставлен фото отчёт процесса установки передних динамиков.
Чтобы снять обшивку нужны будут: отверка и ключ звездочка. Спасибо автоВАЗу придется покупать набор ключей звёздочка. Наверно ещё много таких подводных камней.

Забегая вперёд пластик как и клипсы у дверей Приоры неплохие, сравнение с бывшей двенашкой.

Стандартное место под динамики на 13. Аудиподготовка есть — правильно сказать два провода под динамики выведены.

Такая бумажка уже шла в комплекте с динамиками, мне осталось только обвести круг в удобном месте.

На будущее — смещать отверстие как на этом рисунке не стоит. Крайняя клипса на обшивке будет задевать динамик. На второй двери отверстие сделал выше не смещая в сторону. Неудобно было крепить, зато обшивка села отлично:)

Для хорошего крепления динамика к жести двери, взял в качестве подложки 9мм. фанеру

Чтобы не задевало крепление клипсы на обшивке, сточил край динамика.

Источник

Звук преобразился (часть 2, 16см динамики в переднюю дверь)

И снова здравствуйте!
Как я уже говорил в прошлом БЖ, после установки задних динамиков, меня посетило непреодолимое желание поменять и передние динамики, на динамики большей мощности. Немного полазив по Инету, я убедился, что многие владельцы ВАЗов 10-ого и 70-ого семейств, ставят в передние двери динамики диаметром 16см. При выборе модели динамиков я посчитал разумным вперед взять динамики того же производителя, и той же серии, что и назад. Я поехал на авторынок и преобрел Boschmann XLR-6639 S

Тип акустической системы: коаксиальные АС
Число полос: 3
Типоразмер, см/дюймы: 16,5 см (6.75″)
Диапазон частот, Гц: 55 — 23000
Чувствительность, дБ: 90
Рекомендуемая мощность усилителя (RMS), Вт: 5-70
Сопротивление, Ом: 4
Номинальная мощность (RMS), Вт: 140
Максимальная мощность, Вт: 280
Установочная глубина, мм: 68
СЧ-громкоговоритель (Midrange), мм: 42
ВЧ-динамик: (Tweeter), мм: 25
HЧ-динамик: (Woofer), мм: 165
Размер магнита, мм: 100
Материал корзины: метал
Материал диффузора НЧ: полипропилен

В тот же день было принято решение и установить сие чудо.
Приехал к друзьям в гараж и начали колдовать))) Когда мы вскрыли дверь, открутили старый динамик, примеряли новый и поняли — быстро не получится…

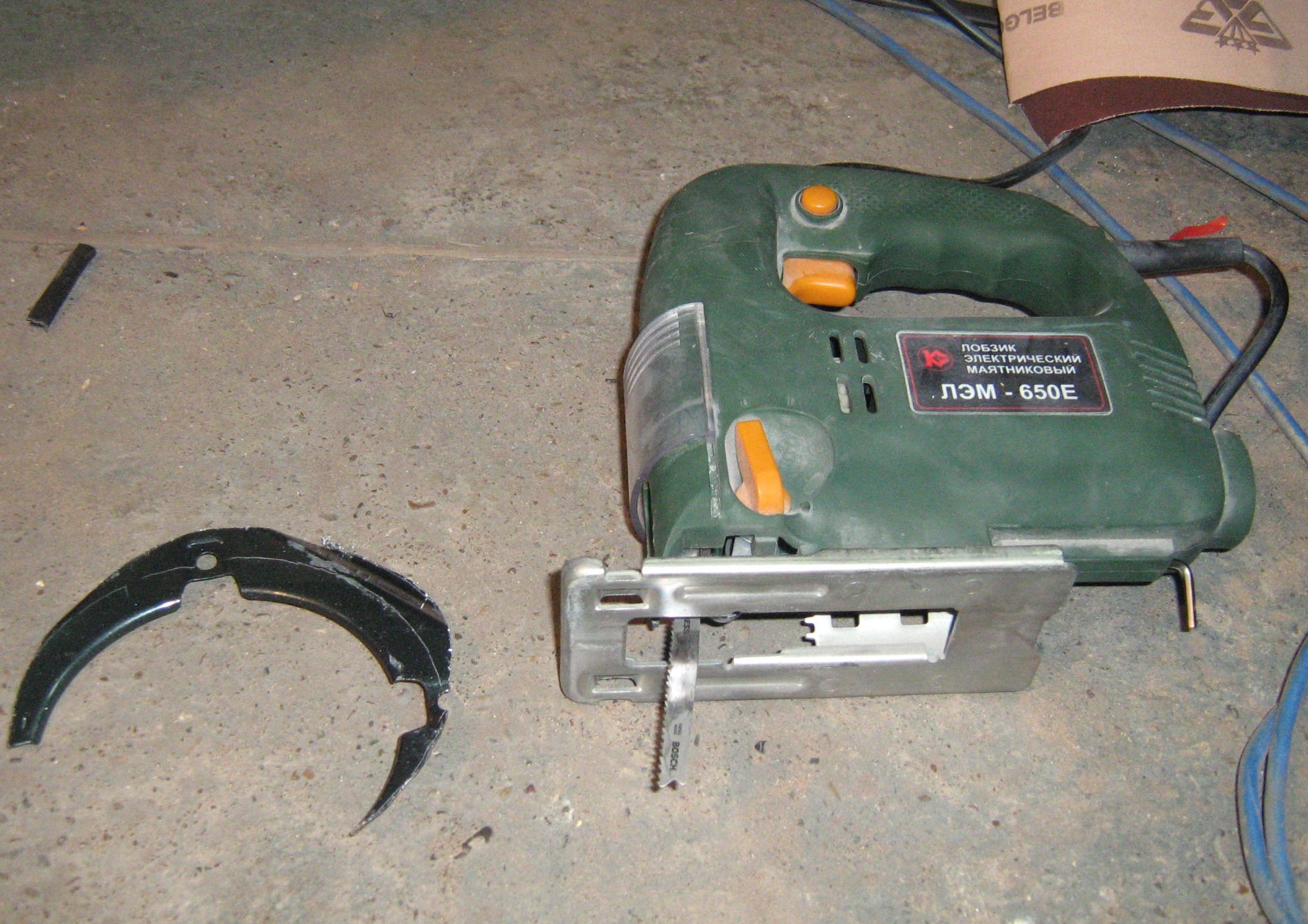

Диаметр магнита Бошмана примерно такой же как диаметр всего динамика Кенвуд)))) и в дверь он тупо не влазит! немного покумекав, мы нашли у Дениса в гараже кусок фанеры толщиной 8мм., электролобзик и болгарку. Было принято решение резать дверь, штатное отверстие для установки динамика нужно было расширить,

по периметру отверстия было срезано примерно 1-1,5 см металла таким образом, чтобы не затронуть ребра жесткости двери. Тем временем вооружившись электролобзиком, из фанеры были вырезаны два одинаковых кольца для установки динамика, кольца закрепили сапожными гвоздями между собой и приложил и к двери. В местах где кольцо упиралось в ребра жесткости нижнее кольцо подрезалось, в процессе нескольких примерок получился переходной подиум, после чего из фанеры сделали его зеркальный дубликат на вторую сторону, и прикрутили получившийся подиум к двери

Динамик подключили и прикрутили к подиуму.

Так как подиум не везде плотно прилегал к двери, т.е. в местах контакта с ребрами жесткости были зазоры в 1-3 мм, Подиум по периметру проклеили вибро-изолляцией

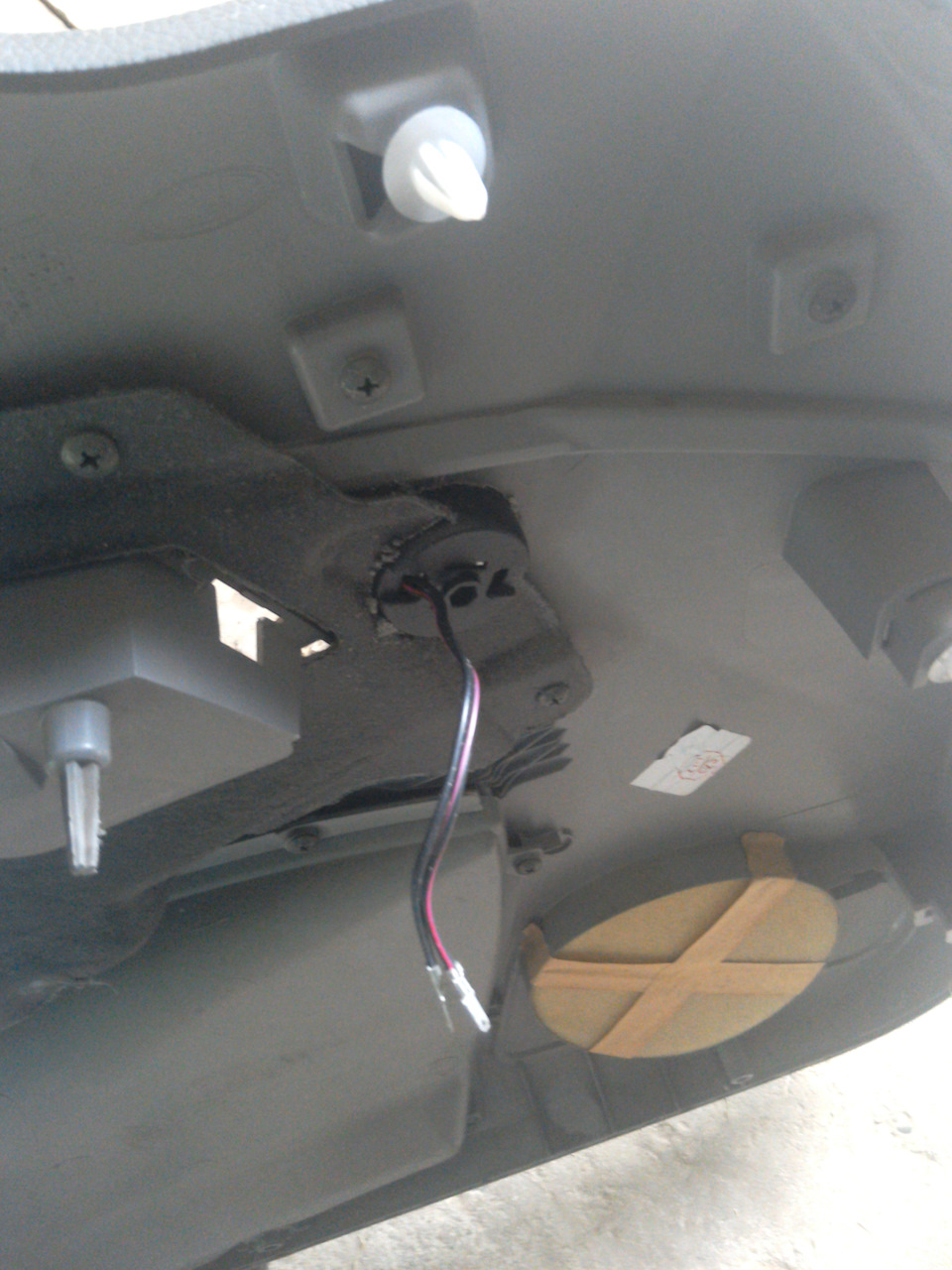

Для того чтобы избежать дребезга обшивки от баса, пистоны крепления были замотаны фум-лентой, а внутренняя сторона обшивки была проклеена вибро-изолляцией

Удивительно, но карта обшивки встала на свое место, без каких либо проблем и внешний вид остался стоковый.))) Вот теперь машина зазвучала )))

Источник

Установка фронтальной акустики 16 см.

Всем привет!
Немного предисловия ( кому лень читать мотаем ниже)
Настала пора допиливания Приорика под себя, ибо до этого момента с покупки авто, по большому счету ничего не происходило. А начать я решил с установки динамиков в передние двери. Варианта было два: купить новые динамики 13 см воткнуть их в штатные места за 15 минут, или же поставить давно пылившиеся на полке 16 сантиметровые компонентные DLS, снятые при продаже с ИЖа, и прошедшие со мной почти весь путь автовладения ( еще с 2104 ), вот только штатное место в дверях меньше…
На просторах драйва почитал как народ инсталлит в Приоры динамики, вариант с подиумами отмел сразу — на мой взгляд не эстетично, и динамик все же должен висеть на двери а не на обшивке.
Далее есть варианты с выпилом металла двери под большую корзиу и установку туда поставки из МДФ или фанеры — годно.
Однако посмотрев на месте пришли к третьему варианту, пропил делается большего размера, ив итоге динамк ставится на металл двери, и лишь спереди сверху ставится полукольцо чтобы скомпенсировать выштамповку на двери.
А теперь приступим:

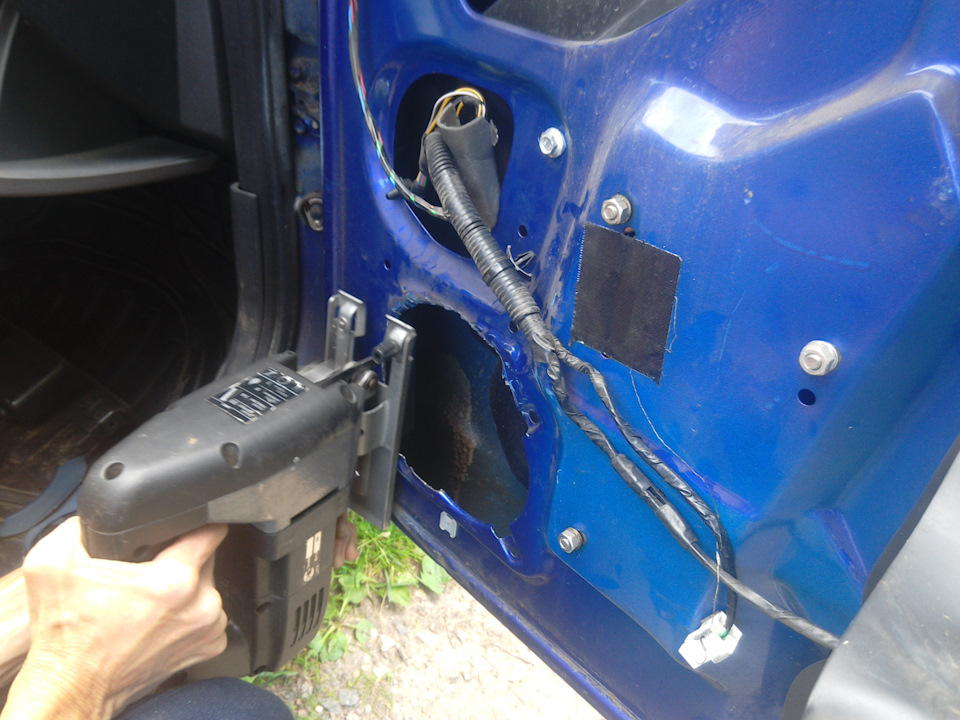

1.Делаем пропил в двери, использовали две технологии: для начала лобзиком, а в труднопроходимых местах высверливали.

Корзина динамика должна прилегать всей плоскостью к металлу двери за исключением верхней передней части, если есть перекос, то пилите Жора, пилите.

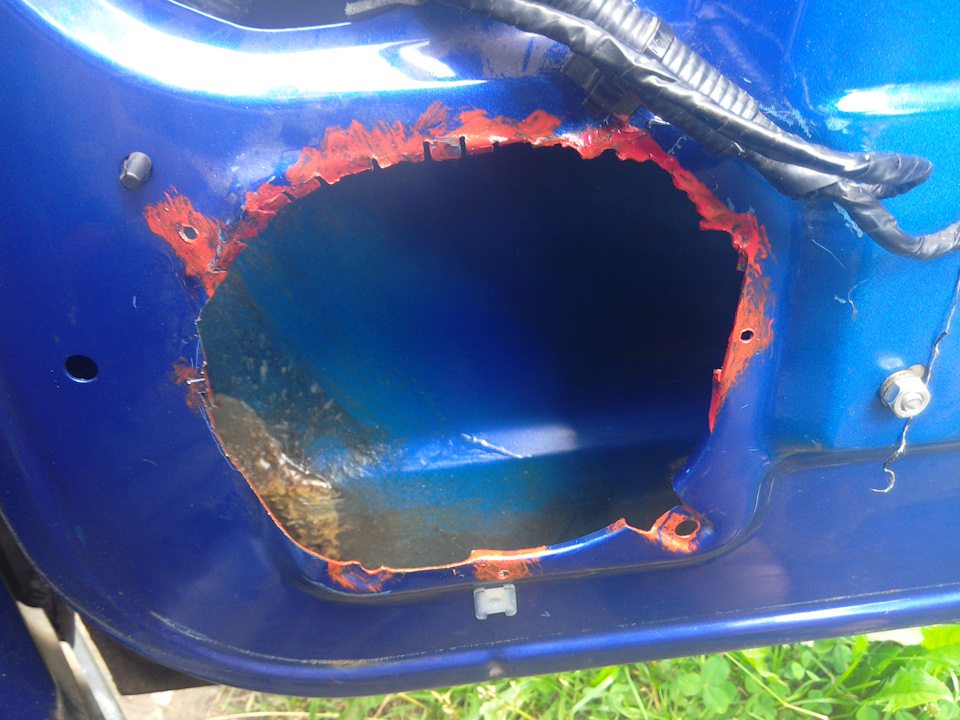

2. Обрабатываем края металла эмалью дабы не провоцировать ржу.

3. Теперь закрепляет среднеполосник.

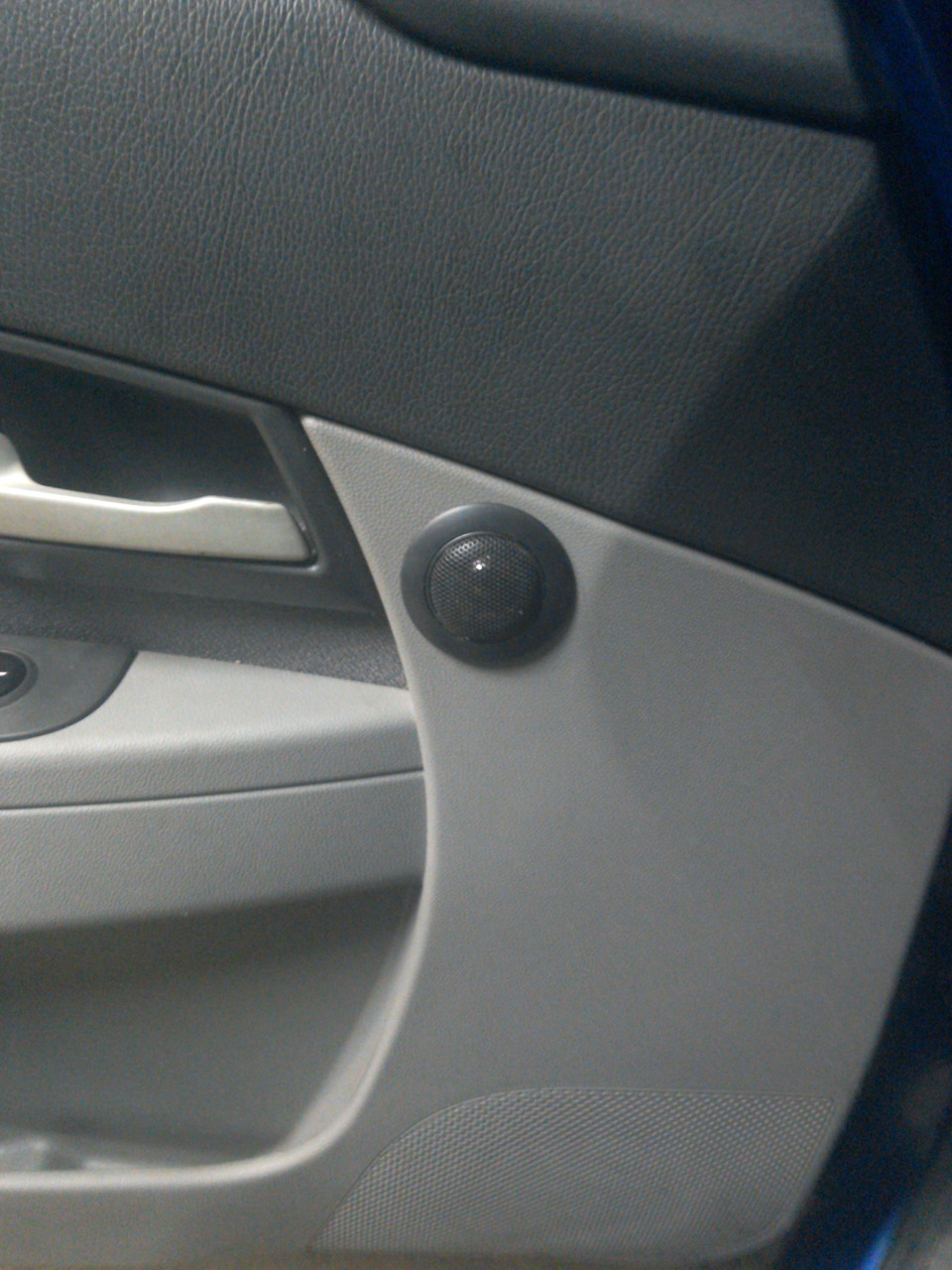

4. В обивке вырезаем место для твитера и ставим его.

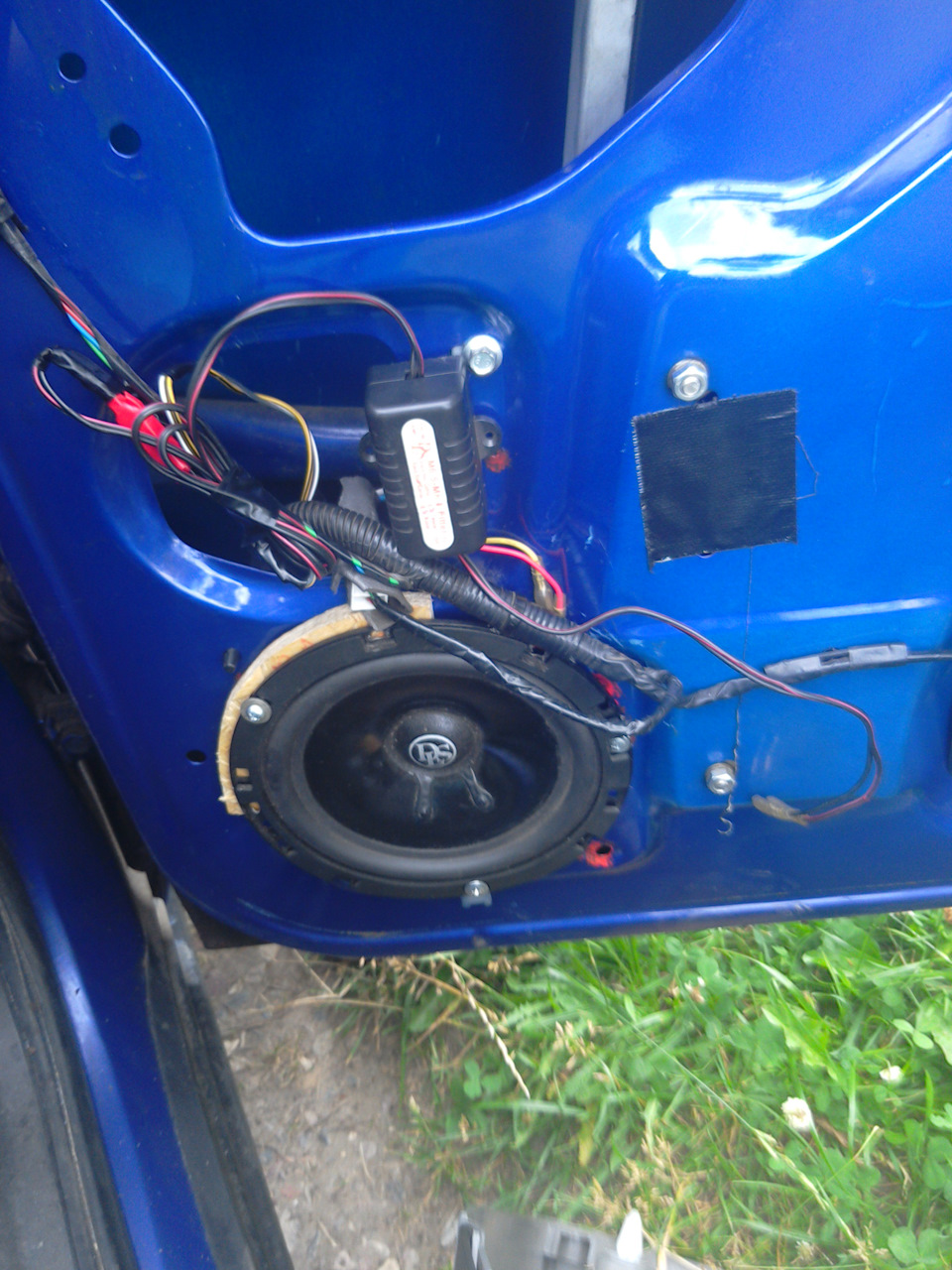

5. Собираем проводку и устанавливаем куда нибудь фильтр, я поставил его над динамиком на липкую пенку( не знаю как ее назвать ещё 😀)

6. Собираем и тестим систему 🙂

По затратам вышло 400 рублей, цена пары пилок, остальное имелось в наличии. Всем рок-н-ролл!

Источник

Установка »16» динамиков.

— Всем доброе время суток тот кто следит за моими обновлениями.

И так долго я думал над тем какие динамики себе поставить в передние двери не в плане фирмы и мощности а в плане диаметра,
т.е. установить на места штатных мест динамики с размером »13″, ну я не искал легких путей прочитав пару статей про установку »16» динамиков в передние двери.
И так купил я динамики фирмы KICX «16» (в комплекте пищалки, фильтра, полно саморезов ну и сами динамики).

1) Перед покупкой динамиков я виброизолировал(STP 1.5mm.) и обезшумил(сплен 5мм.) передние двери внутреннюю и наружную сторону(Сплен клеял только на наружную сторону, на фото еще сплен не поклеян. (так как фото сделал днем а сплен клеял ночью).

2) В первую очередь я не хотел портить облицовку двери т.е. установить динамики так что бы не резать заводской пластик и что бы динамик с внутренней стороны не касался облицовки и не резать металл в двери что у меня избежать не получилось так как нужно очень толстый подиум порядка 15мм, в итоге от такой толщины динамик будет касатся облицовки и при игрании динимака будет дребезжание облицовки.

3) Установка динамиков началась с выреза подиумов по шаблону который был в коробке. Материал я взял фанеру толщиной 10мм., После того как подиумы были вырезаны я их покрасил что бы избежать отслоения фанеры от влаги.

4) Вырезать металл в дрерях у меня избежать не получилось не долго думая я взял в руки подиум и по нему отметил круг немного сместив в правую верхнюю сторону так что бы левое нижнее отверстие осталось(это водительская дверь), и так же с пассажиркой отметил по подиуму только в обратном порядке сместил подиум левее и выше так что бы правое нижнее отверстие осталось. (вырезал металл я методом высверливания), Первую дверь делал дольше чем вторую так что бы не на делать лишнего ( и еще при высверливание металла или резке чем либо БУДЬТЕ ВНЕМАТЕЛЬНЫ! НЕ ПЕРЕБЕЙТЕ ПРОВОДКУ КОТОРАЯ ИДЕТ С ВНУТРЕННЕЙ СТОРОНЫ ДВЕРИ).

5) После проделаной работы огаленный металл я покрасил что бы не было появление ржавчины, после чего дал высохнуть после чего проклеял его вибропластом( там где неровности я подгонял все вибропластом что бы поверхность под подиум была преблезительно ровная) после чего сверху вибропласта я проклеял сплен и закрепил подиум намертво, при установки динамика подиум я проклеял тоненькой полосочкой сплена и закрепил динамик после чего подключил динамик к фильтру.

6) Установка пищалок на пластиковые треугольники: пищалки установить не сложно первую пищалку я поставил под таким углом как пощитал правельным а вот со второй пришлось по возится немного чтоб она соответствовала другой.

7) Установка фильтра: фильтр я установил на внешнюю стороны филенки(сразу над подиумом (см.ФОТО).) так как с внутренней стороны со стекл вода поподает внутрь двери а фильтра боятся воды так как там есть прорези в корпусе для тепло отвода.
Описал самое основное если возникнут какие либо вопросы с радостью отвечу.
Цена указана только за комплект динамиков.

— Ну вот собственно говоря и все в принципе ничего сложного если иметь ровные руки)))
Всем спасибо, и за ошибки в словах, если есть, простите))
— Будьте внимательны на дорогах!

Источник

Замена передних штатных динамиков.

Ну начну с того что я меломан и уважаю хорошую и качественно настроенную музыку и то что я сделал это как бы временный выход из моей ситуации) А ситуация такая, что штатные динамики не просто г…, а полное г… и терпенья не хватило… В планах было только с весны заняться музыкой в машине, так как машинку надо хоть один раз свозить на гарантийное то, да и времени на переделку дверных карт нет. Зашел на сайт СИТИЛИНКА и начал выбирать по частотным характеристикам. Хотелось конечно хоть чуть чуть басов, и выбор пал на Pioner ts-g1333i так как на них был самый хороший разброс частот.

Разобрал левую дверь, вынул динамик и был удивлен))) Почти один в один как в предыдущем X-Trail только поменьше)))) Вот разница между Pioner и штатом.

Ну и воткнул пионерки в двери))))

Итог:))) В принципе динамики для штатных мест не плохие, сказал бы даже хорошие, звук для таких размеров очень даже хороший и басс есть, но я бы назвал их лентяйками, так как ни каких сложностей и доработок с ними делать не надо. Но мне на первое время хватит)))) Еще Задние поменяю на днях и норм будет)
А! Вот еще) когда снял динамик с пассажирской двери то понял то, что АвтоВАЗ плюнул мне в душу и насрал в автомобиль)))) В общем вытащил динамик и вот такая картина———-

Все мать их отклеилось, а ведь машина с конвейера сошла в марте! А потом чет случайно заметил то, что Динамик вообще мятый))))

Да я все понимаю — это ВАЗ… и с этим ничего не поделаешь((((.

Источник
