Установка передней акустики ВАЗ 2105 (2107)
Учитывая то, что автомобиль мягко говоря бюджетный, но я страсть как люблю хорошую музыку, то в принципе к неплохим задним овалам было решено добавить чего-нибудь и в передние двери. Остановился на 13х только потому, что не хотел что бы открывалка в при тык к подиумам была. Хотя может быть и зря… Надобыло все же 16е ставить… возни столькоже, цена та же, а вот звук был бы приятнее… Но, как известно, история не имеет сослагательных наклонений… Что сделано, то сделано…
1. Колонки коаксиальные Пионер 3х полосные 13 см.
2. Проставки типа кожа для 13й аккустики.
3. Силовой кабель КГ 3х1,5+1 с медными жилами с резиновой изоляцией в резиновой оболочке 2х1 м.
4. Пластиковая гофра 50 см.
+ инструмент и прямые руки)))
Пошарив по просторам интернета я видел разные варианты исполнения монтажа передней акустики. Самая большая проблема в том, что в данной «комплектации» нет отверстий в стойках и дверях для прокладки проводов и эту работу необходимо проделать самому.
Отверстия в двери и стойке сверлились маленьким диаметром сверлом и шуроповертом, рассверливались дрелью и сверлом на 10 мм. Начинаем с двери (место я обвел красным). Потом закрываем дверь, отмечаем маркером изнутри двери через отверстие место для сверловки стойки.
Для доступа к просверленному отверстию в стойке со стороны салона вскрывался металл операционным швом болгаркой, минимальным размером отрезного круга, минимально возможного размера. Отмечу, что лучше сверлить отверстие и расширять его чем-то точильным, но у меня такого не было и я тупа болгаркой рубанул…
Провод четырехжильный, его используем для подключения акустики и актуатора центрального замка.
Внутри двери крепим 25 см. гофры в который смазанный консистентной смазкой кабель свободно ходит взад/вперед при открытии/закрытия двери. В стойке кабель закреплен «наглухо».
От обычной загнутой классической резинки пришлось отказать в виду ненадежности такой конструкции — провода очень быстро (особенно) зимой перегибаются и требуют постоянного ремонта.
Так вроде получилось очень фундаментально, а если не торопиться, то можно сделать еще аккуратнее чем у меня!
Подиумы висят не на обшивке, а прикручены на стальные уголки изнутри к металлу двери. Обшивка села с учетом защелок как влитая)))
Всем всего доброго, здоровья и финансового благополучия.
Установка овалов 6х9 в передние двери классики [Часть 1]
Как писал ранее, купил JBL CS 69 и установил в заднюю полку. И остались свободные овалы Vitek VT-3709 GY. После приезда с Поездка по курортным поселениям + Одесса решил заняться установкой.
Так как звук спереди не радовал было решено установить овалы в передние двери. В интернете нормальной информации по данной теме не нашел, по этому решил делать сам, со своими ошибками 🙂
Да-да, овалы спереди колхоз, лучше б 16.5 и т.д., но что имеем — тому и рады.
Сначала снял боковой кармашек, который был довольно функционален (жалко его) и прикрывал динамик.
И снял очень крутые «пионеры».
После чего было осмотрено пространство для работы.
Понятное дело, что в отверстие где раньше стояла 10 овал не влезет, была мысль резать и расширить его, но тогда овал не удобно становился.
Было принято решение купить подиумы, и установить на них. Изначально хотел просто не высокие проставки (до 3 см), но на рынке таких не нашлось, по этому приобрел такие, пирамидой за 40 грн. (шутка про штаны)
Примерял на прошлое место — не влезает, и ручка открытия дверей мешает.
По этому решил ставить снизу по средине, как видно по фото которое было ранее, отверстие в двери там большое.
Приложил — вроде нормально. Снял и сделал разметку.
Отверстие в карте делалось острой стамеской, довольно не плохо, имхо. После чего закрепил подиум саморезами, предварительно сделал отверстие дрелью.
Установил — все нормально, дверь не тронута.
Внутри между водительским сидением был зазор (ок), но вот между пассажирским и динамиком не было (фото нету) что не очень мне нравилось.
И еще немного фото данной немного колхозной доработки.
Как поставить акустику на ВАЗ 2101, сэкономив деньги
Как поставить акустику на ВАЗ 2101
Динамики желательно покупать по диаметру 10 или 13 см, Поскольку именно такой диаметр установится без лишних сложностей, но можно поставить и 16 см – влезут они с трудом, но при желании возможно. Поможет небольшой подгиб металла от двери; и – динамики 100-процентно влезут. Качество звука будет плохим, поскольку подставка низкая, басы будет слышно плохо, а также пассажиры могут задевать динамик.
При монтировании динамик может упереться в рейку ЭСП, в данной ситуации необходимо выбрать иное место установки. После долгого поиска мы определили место установки под ручкой. Динамики с 10 и 13 см динамиками поставятся легко, а вот с 16 см придется помучиться. Чтобы рука могла спокойно влезать в ручку, оболочка динамика должна быть тоньше и без лишних наворотов.
Отлично подойдет пластиковое кольцо, причем нужно оставить только левую решетку. Звук будет получше, потому что подставка стала выше. Теперь слышны басы и звук стал чище. Перед сверлением отверстия, нужно осторожно подрезать и подогнать динамики по размеру. Вырежьте из бумаги окружность с размерами динамика, приложите ее к обшивке, обрисуйте и после этого можно приступать к вырезанию самой обшивки. Лучше всего использовать стамеску и молоток. следует на специальные металлические крепления, которые, как правило, идут в комплекте с динамиками.
Пищалки есть смысл устанавливать только как можно выше, иначе слышно их просто не будет.
Что касается з – она свободно продается в любом магазине автозапчастей.
При демонтаже старой полки необходимо снимать спинку заднего сидения. Делается это путем отгибания металлических язычков (по одному справа и слева). Когда вы извлечете полку, за ней обнаружится металлическая перегородка. Здесь понадобится болгарка, чтобы обрезать перегородку. Только тогда динамики можно будет свободно установить.
Установка хорошей бюджетной акустики (динамики, магнитола) в ваз 2107, 2106, 2101
Автозвук, установка хорошей бюджетной автомобильной акустики — колонки (динамики), голова (магнитола) в классику ваз 2106.
Следующее, но столь же важное: тщательно подумайте – сможете ли вы сами все сделать – руки должны расти как минимум в двух – трех сантиметрах от зад… цы (не ближе!) Бюджетный вариант – 4 колонки: 2 в передние двери (плюс 2 пищалки сверху – идут в комплекте, или не идут) и 2 овала в заднюю полку. В передние двери: 10 см (4 дюйма), 13 см (5,25 дюйма), 16 см (6,5 дюйма) Задняя полка – овалы 15*23 см (6*9 дюйма)
В принципе, подобрать можете сами – продавец посоветует в зависимости от кошелька, но есть два правила:
Определённой марки не посоветую – за рекламу магнитол мне никто не платит. Покупайте в магазине – на рынке не айс… Нормальную систему можно подобрать за 6-8 килорублей.
Место установки передних динамиков в ваз 2106. Снимаем обшивку двери, предварительно купив крепления (некоторые сломаются) Существует три места, где проще всего установить динамики:
1.Не пробовал, хоть и возможно.
2. на 10, 13см. встают без проблем любые, я ставил на 16см — встают сложно, внатяг. Пришлось отпиливать чуть чуть от нижнего ободка динамика. То есть надо сначала примерять по диаметру магнита, высоте динамика. Можно немного вогнуть железо двери, тогда точно встанут.
По качеству звучания — сцена очень низкая, басов вообще нет, при высадке из машины попадаем ногой по динамику.
3. (при стекле 07,05 не получится ) После установки ЭСП возникла проблема — динамик при установке (2) упирался в рейку эсп. Пришлось искать другое место. Путем долгих проб нашел неожиданное место — под дверной ручкой (3). 10 см, 13 см пойдут без проблем, на 16 встает внатяг (на рисунке без защиты). Чтобы рука пролазила в ручку, защита динамика должна быть площе, поэтому я снял кольцо (на рис. справа внизу), оставив только левую решетку с пластмасской.
Автовук стал намного лучше (сцена повысилась). Да что темнить, звук стал круче. Появились басы, а если голову опустить, то полный улет. Перед тем, как прорезать дырку тщательно примеряем, приложив динамик к двери, где должна быть дырка (не увере — не пили, семь раз отмерь — один отрежь, плохому тан. ). В комлекте с динамиками идет кругляшок с его размерами (динамика), который вырезаем из бумажки, прикладываем к двп двери (обшивке) и вырезаем дырку. Я выбил стамеской и молотком по периметру.
В комплекте с динамиками идут железные фиговины. Так вот, динамик прикручиваем не к фанере, а к ним. Ставим четыре по периметру, прикладываем динамик и прикручиваем (как на рисунке), чтобы саморез попал в дырку на задней части фиговины.
Пищалки (высокочастотные динамики)
Устанавливаем как можно выше (фото скоро будет).
Заднюю полку я купил в магазине. Материал задней полки — фанера, желательно не уже 8 мм (а то будет дребезжать).
динамики повернуты в салон
Итак, чтобы снять заднюю полку на ваз 2106 нужно снять спинку заднего дивана. Стрелкой показан железный лепесток, отогнув который снимается задняя спинка (их два, справа и слева). Надо просунуть туда руку и отогнуть их.
Снимаем заднюю полку и обнаруживаем (не знаю как у всех), а у меня в месте где должны быть динамики — железная перегородка(. Здесь без болгарки не обойтись… Обкладите все тряпками (чтобы не испортить окалиной) и вырежьте перегородку, чтобы динамики встать могли. По другому — никак(.
Проводка и подключение
Схема подключения доходчиво описана во всех инструкциях. Подача питания в автомагнитолу осуществляется двумя проводами: плюс (+) желтый и красный провод один на генератор, другой на аккумулятор и минус (-). Я взял и смотал красный и желтый вместе и подключил к плюсу блока предохранителей (по моему аварийная сигнализация). См.
рисунок. То есть магнитола будет работать всегда, даже при вынутом ключе. Еще можно подключить к плюсу прикуривателя ( красный провод — не желтый!). Минус — к минусу прикуривателя.(черный провод). Остальное по инструкции.
Автовук получился неплохой, на бюджетном уровне.
Установка звука.Часть 1.
Всем привет! вобщем, долго собирался и изучал основы автозвука…и вот наконец мой первый опытный образец
Около 8ми часов ушло у меня на оконцовку кабелей.- облудил концы, вставил в клеммы, обжал кувалдой-зубилом-молотком, и припаял кабель к клемме…довольно не просто такое сделать с сечением 4Ga…

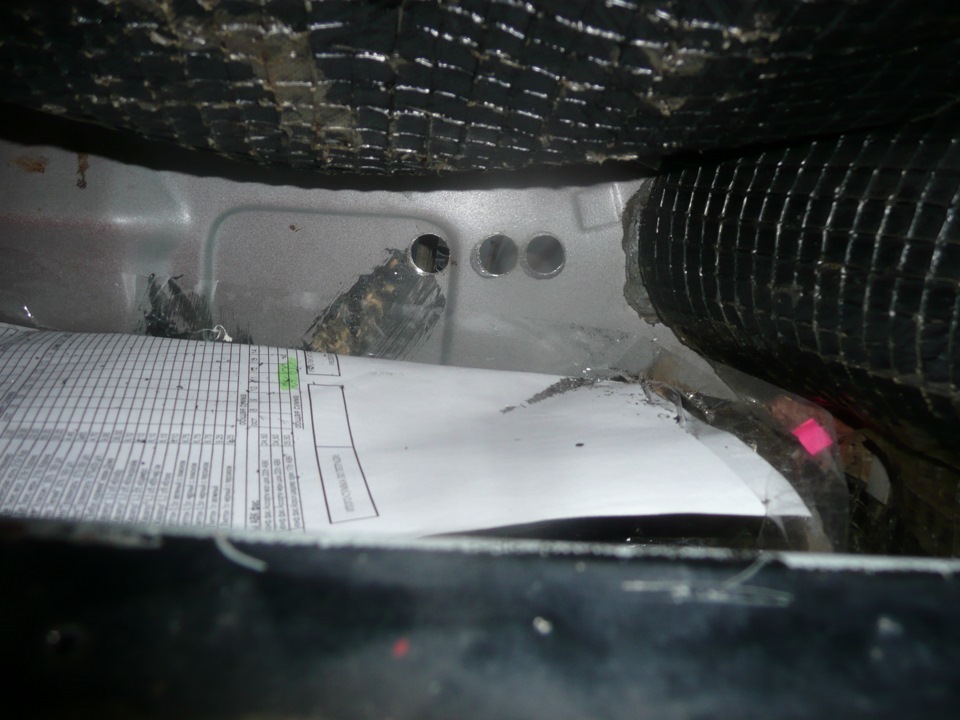

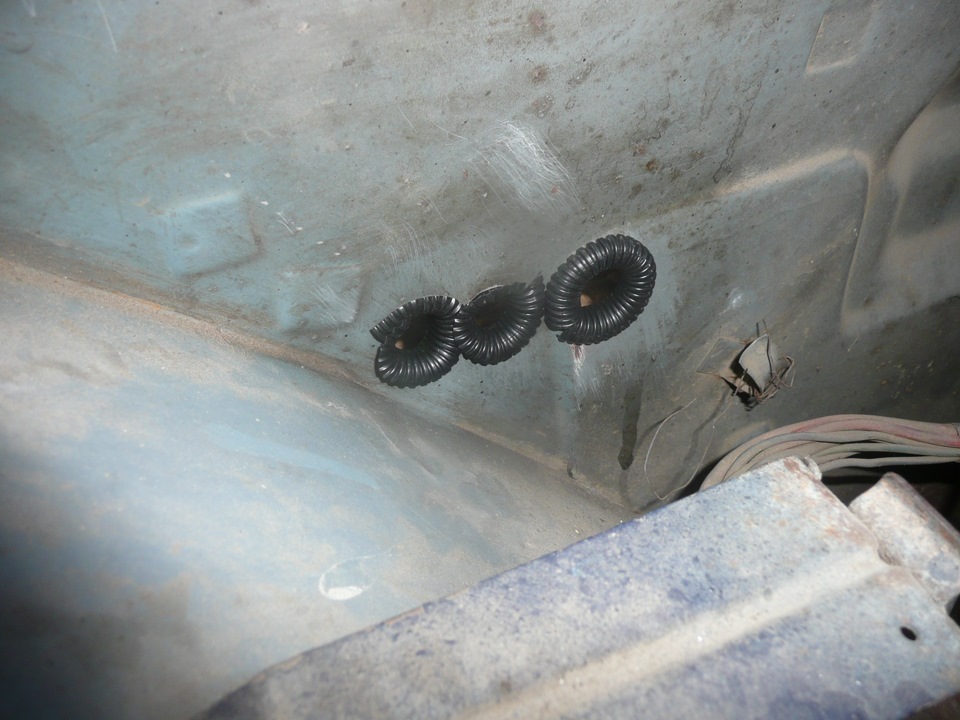

Далее просверлил отверстия в передней панели авто чтоб завести питание в салон, в отверстия вставил кусочки гофры чтобы не обтирались провода.

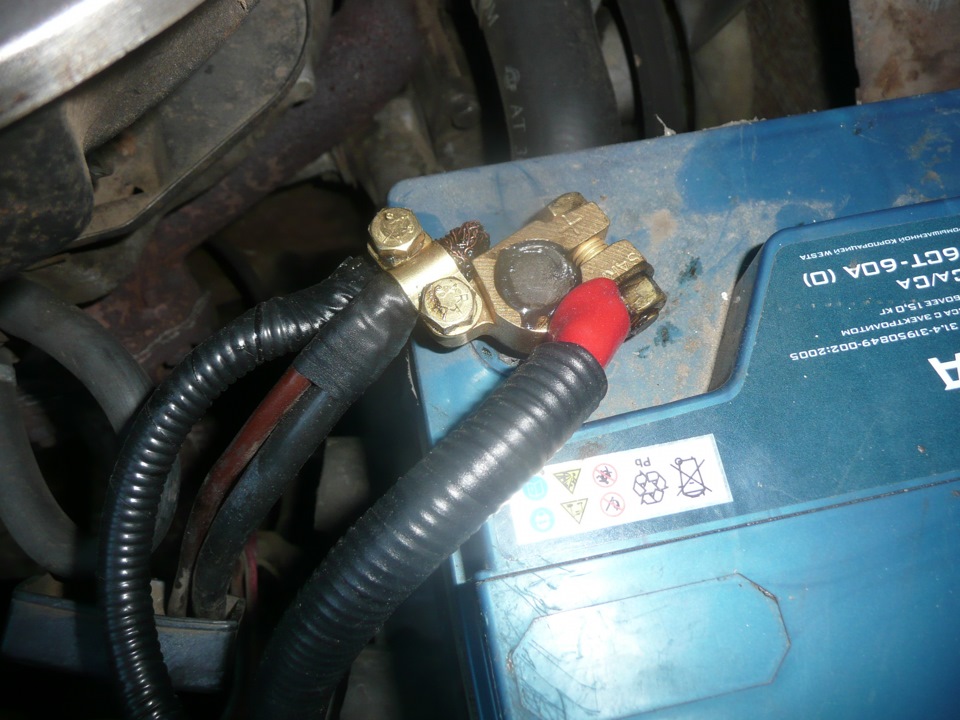

На аккумулятор купил 2 латунные клеммы…и графитовую смазку.

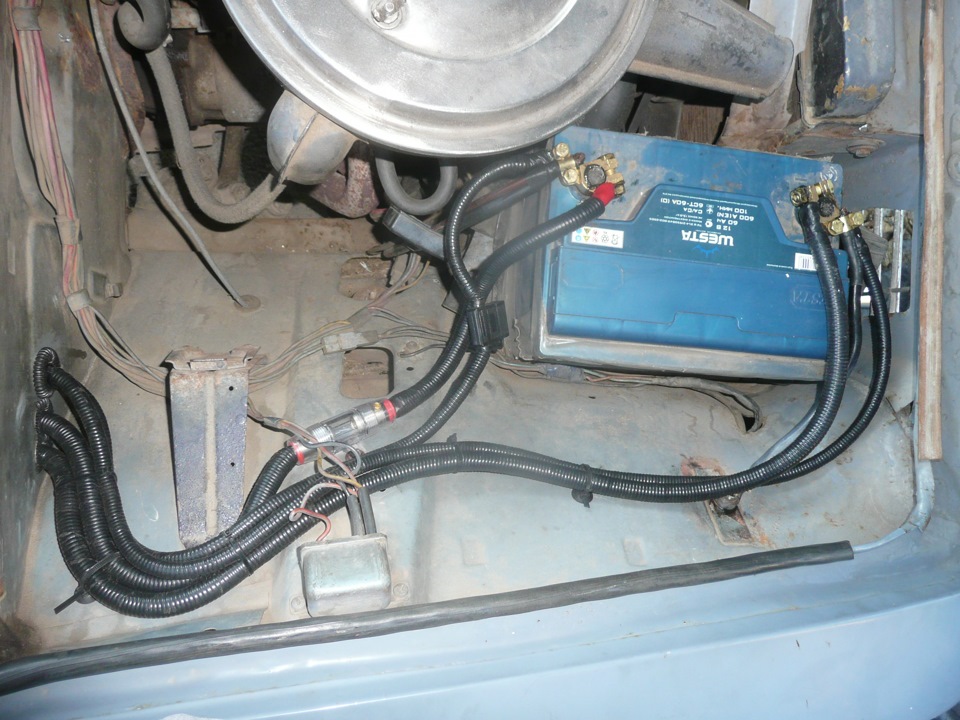

Под капотом все кабеля проложил в гофре.
Все контакты при скручивании промазал графитовой смазкой.

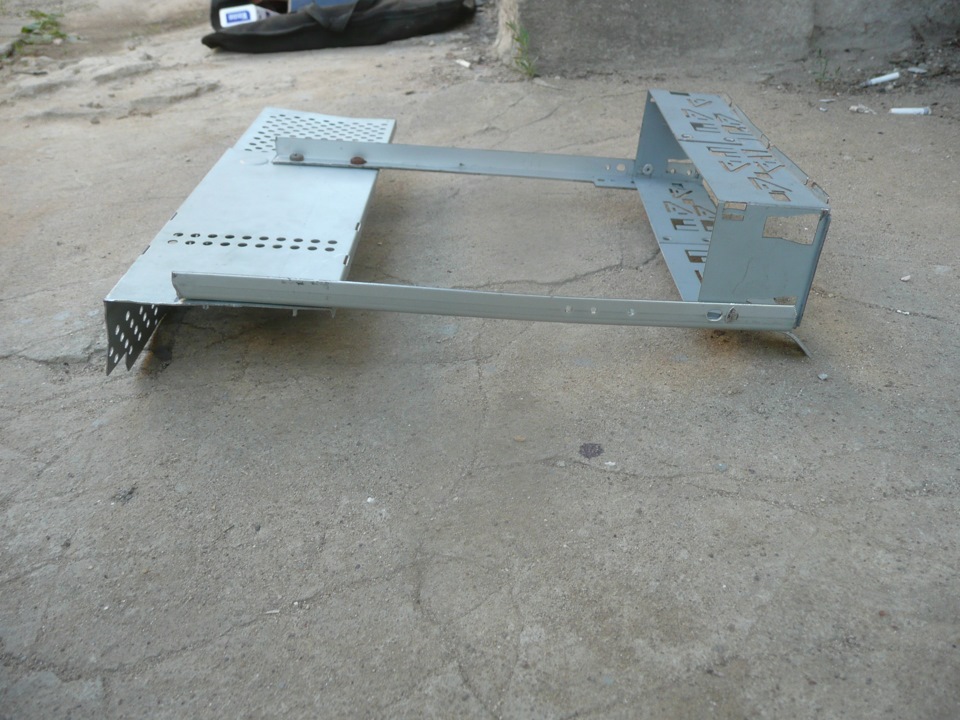

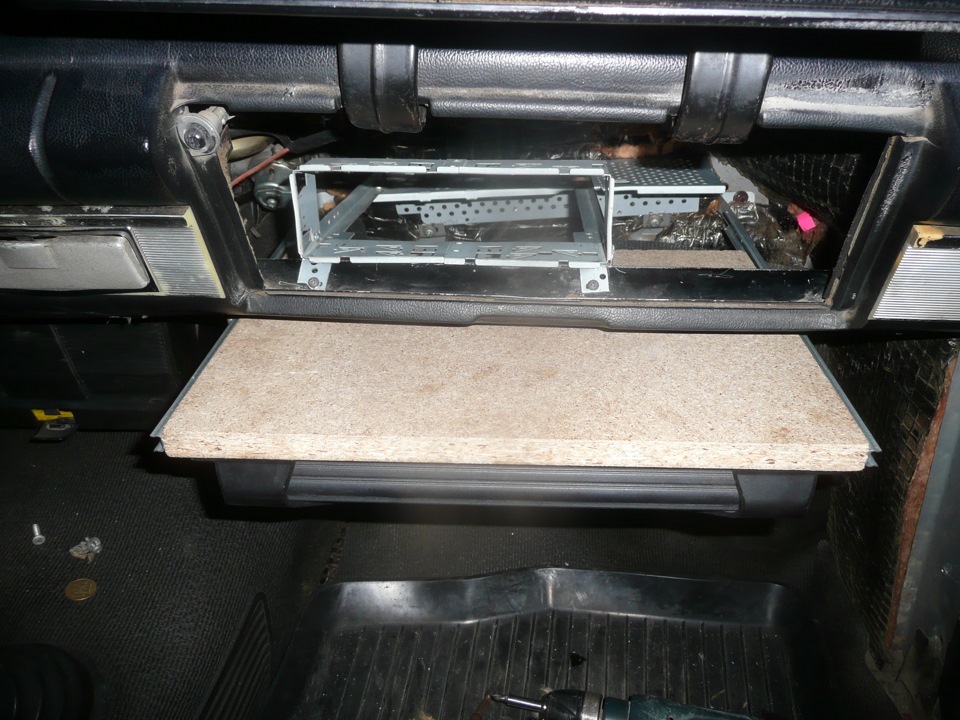

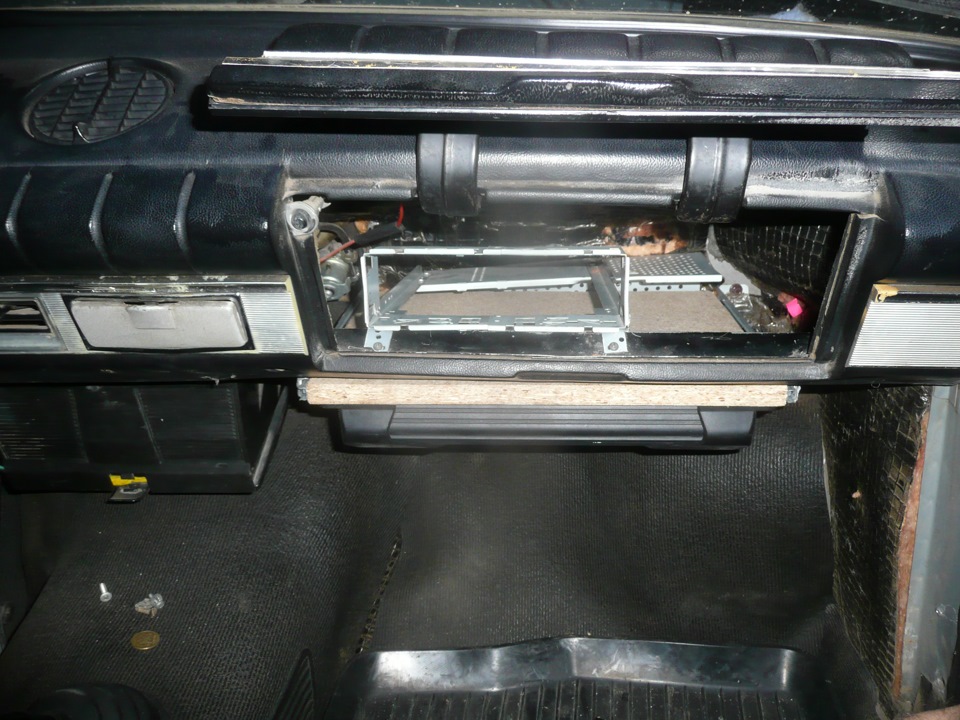

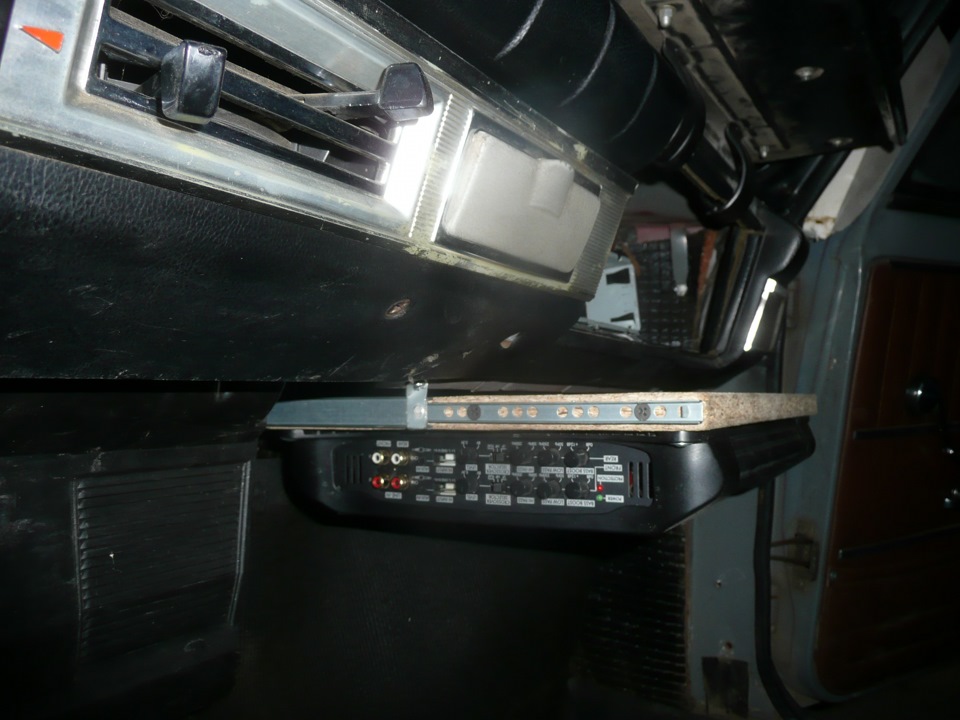

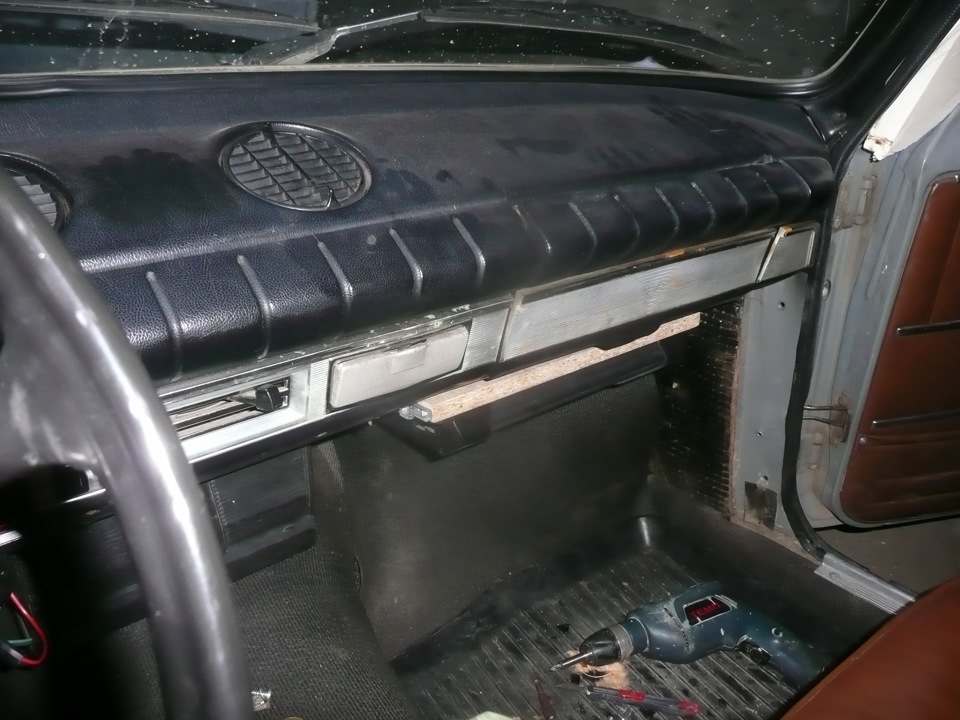

Под усилитель пришлось соорудить выезжающую полочку под бардачек-для этого купил две шариковые направляющие в мебельном магазине.

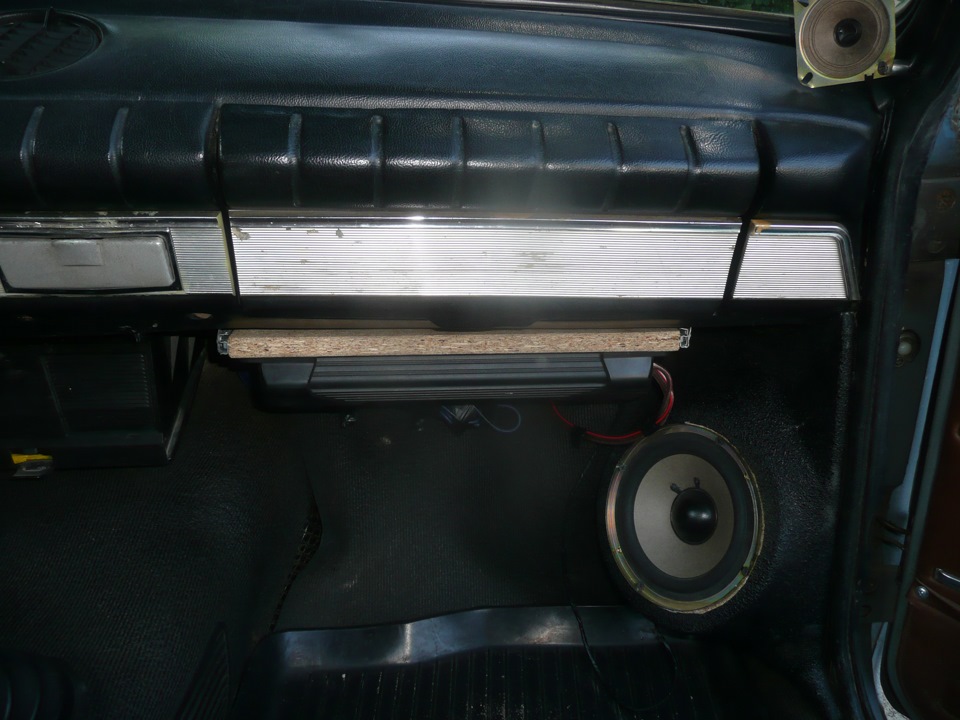

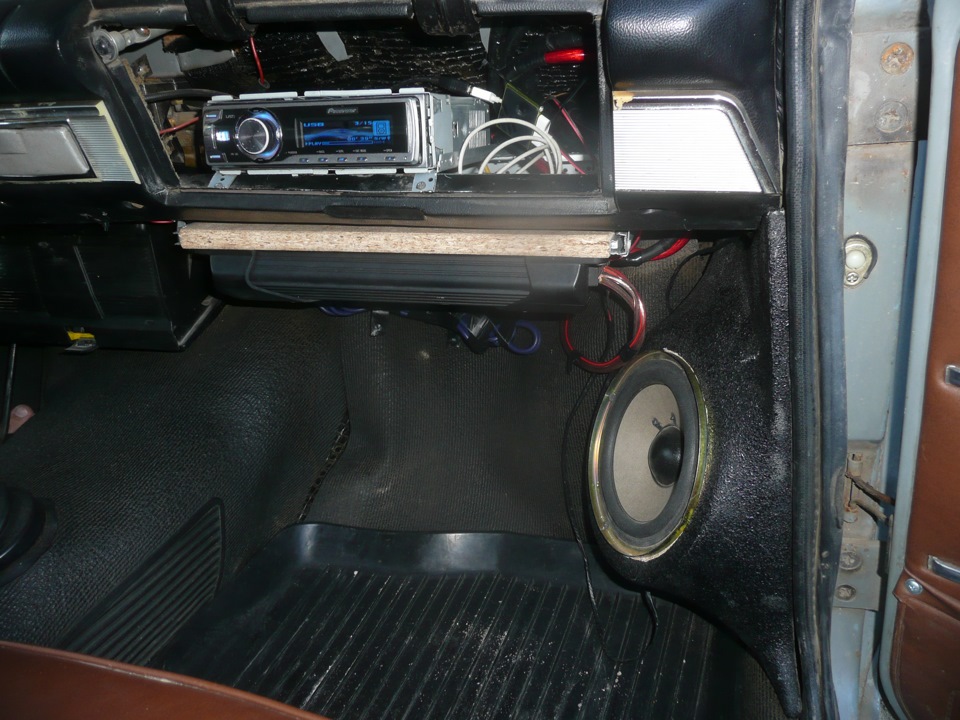

После установки всего в бардачек и под него- поствил сделанные раннее кикпанели.

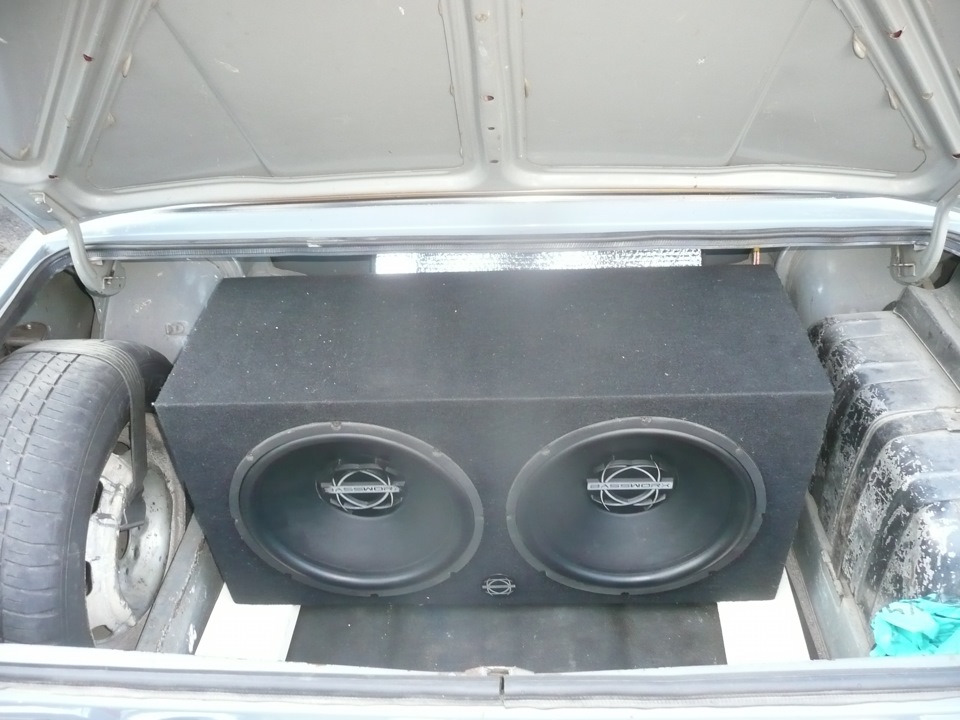

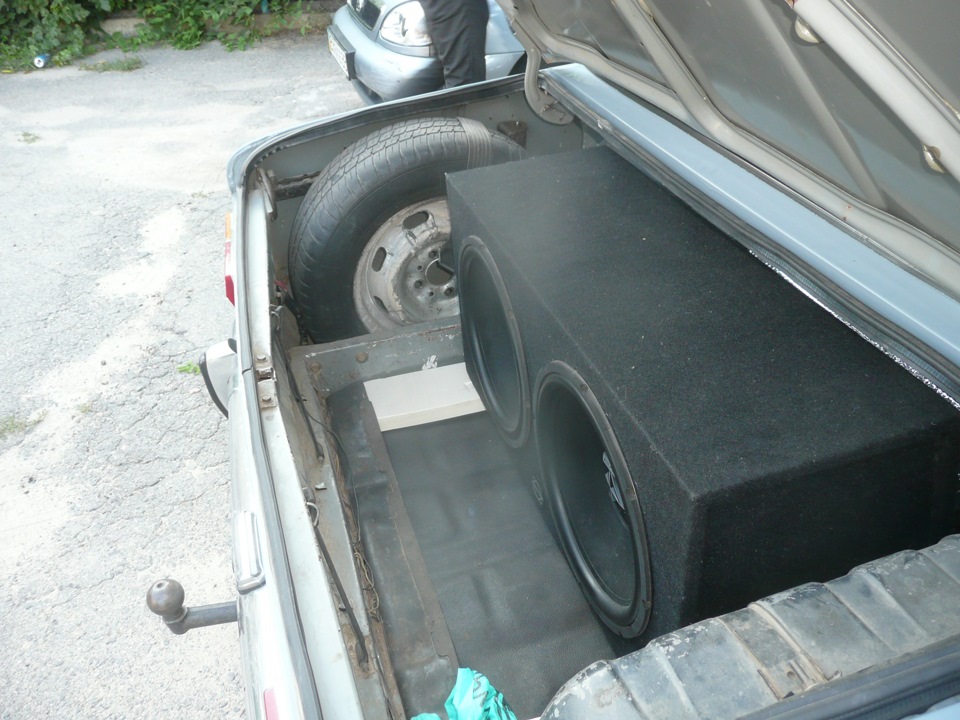

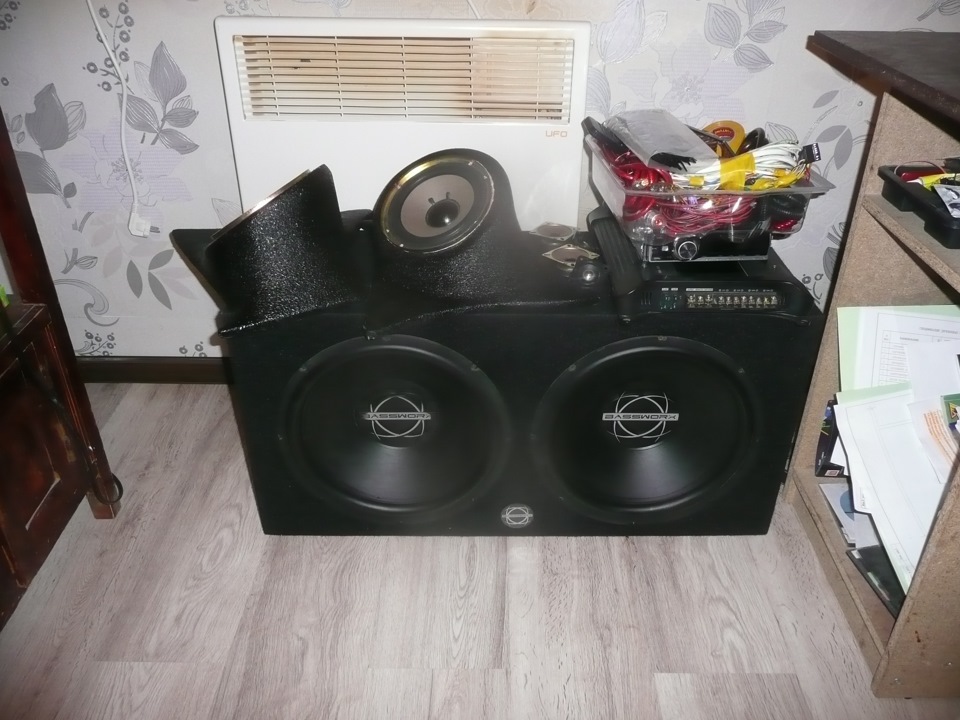

Сабвуфер поставил в багажник на подставки из экструдированного пенопласта.
А покачто буду ездить и слушать то что есть) ну и постепенно- покрашу полку для усилителя, сам спаяю новые межблоки.
Жду шквал критики от аудиофилов)-постепенно буду исправляться!
