ЦОКОЛЬ И ОТМОСТКИ

Цоколь – это ограждающая подполье стена или тот же фундамент, находящийся выше уровня земли. При ленточном фундаменте цоколем обычно служит его верхняя часть, выступающая над поверхностью земли, при столбчатом фундамент – стены, устраиваемые между столбами (забирка) или над ними (ростверк). По отношению к наружной стене цоколь может быть выступающим, западающим или находиться с ней в одной плоскости.

Западающий цоколь – это самый надежный цоколь. Его форма позволяет хорошо укрыть от механических и атмосферных воздействий гидроизоляционный слой, устраиваемый для защиты стен от проникновения снизу почвенной влаги, обеспечивает беспрепятственный сток воды со стен во время косых дождей. По сравнению с выступающим цоколем он экономичнее (меньше толщина, не требует устройства слива) и сдвинутый ближе к осевой линии наружных стен имеет более четкую конструктивную схему передачи вышерасположенных нагрузок на фундамент. Эстетические качества западающего цоколя также более современны.

Выступающий цоколь применяют лишь в домах с тонкими наружными стенами (каркасными, рублеными), а также применение выступающего цоколя оправдано при устройстве теплого подполья, которое по своей ширине превосходит толщину наружных стен.

Цоколь в одной плоскости со стеной выполнять нецелесообразно, даже если материал цоколя и стены однороден по своей структуре. Гидроизоляционный слой в этом случае открыт и нечетко оформлен, а его месторасположение выглядит случайным.

Цоколь дома подвержен значительным атмосферным и механическим воздействиям, поэтому при его устройстве следует применять надежные и долговечные материалы, не нуждающиеся в дополнительной отделке: естественный камень, бетон, хорошо обожженный кирпич. Штукатурка цоколя или его последующая облицовка керамическими плитами выглядят эффектно лишь в первые годы после отделки, в дальнейшем же в процессе эксплуатации такая отделка, как правило, требует периодического восстановления и ремонта.

РАЗЛИЧНЫЕ ФОРМЫ ЦОКОЛЯ
а – выступающий;
б – в одной плоскости со стеной;
в – западающий;
1 – наружная стена;
2 – гидроизоляция;
3 – фундамент.

Высота цокольной части зависит от проекта дома, но в любом случае она не должна быть меньше 40 см. Дома с низким цоколем приземисты, как бы выходят из земли и имеют некрасивый вид. И наоборот, дом с тщательно отделанным высоким цоколем выглядит красиво, надежно, атмосферная влага меньше воздействует на стены дома.

Высота цокольной части фундамента должна учитывать и возможную подсыпку вокруг дома, которая хорошо защитит фундамент от дождевых и паводковых вод.

Цоколь из естественного камня сооружают, тщательно ровняя его наружную сторону.

Если в цокольной части размещают какие-либо помещения (подвал, гараж и тому подобные вспомогательные помещения), то равнять следует обе стороны цоколя. После расшивки швов такой фундамент имеет достаточно красивый вид.

Технология возведения каменного фундамента требует аккуратности и определенных навыков. Для того чтобы стены цоколя имели красивый вид, следует самое пристальное внимание уделять углам и вертикальности кладки. Поэтому кладку всегда начинают с возведения углов с последующим заполнением промежутков между ними цементным раствором. На фундамент, выполненный из утрамбованного гравия, сначала выкладывают основание шириной, равной предполагаемой ширине цоколя. На угол обычно укладывают самые большие камни, а промежутки, между ними заполняют более мелкими. Камни плотно сдвигают между собой и пространство между ними заполняют цементным раствором. Для кладки лучше подбирать камни постелистой формы, подбирая их по толщине для каждого ряда. Для увеличения прочности кладки швы между отдельными камнями перевязывают. Ровняют стену по специальному шнуру-причалке, натянутому между угловыми камнями. Верхнюю плоскость цоколя ровняют слоем раствора или поясом из монолитного бетона.

Цоколь из монолитного бетона делают в опалубке. Лучше, если он будет возведен сразу по всему периметру дома без вертикальных и горизонтальных швов. Его прочность значительно повысится, если внутри разместить арматурный каркас, собранный из проволоки, старых труб и уголков. Если цоколь имеет значительную толщину, то в качестве внутренней опалубки можно использовать кирпичную кладку.

Наружной поверхности бетонного цоколя можно придать различную фактуру, закладывая соответствующую матрицу в опалубку, например, резиновые коврики, волнистый стеклопластик. Бетонную поверхность после распалубки расчищают от подтеков и наплывов, заделывают в ней пустоты и щели и покрывают цементным молоком или жидким цементным раствором. Можно и покрасить, но любая краска на цоколе держится недолго.

При кладке цоколя из стандартных бетонных блоков заводского изготовления их подбирают по высоте с таким расчетом, чтобы толщина кладочных швов была минимальной. Расшивка или затирка швов в этом случае получается более надежной и качественной.

На пучинистых грунтах цоколь целесообразно решать в виде железобетонной перемычки, особенно если наружные стены выкладывают из кирпича или мелких блоков. Нижнюю зону цоколя-перемычки армируют металлическими стержнями диаметром 8-12 мм. Такие сборные и монолитные цоколи не должны опираться непосредственно на пучинистый грунт. Между ними и грунтом в промежутках между опорами оставляют свободное пространство высотой 10-15 см, закрываемое с боков антисептированными досками или плоскими асбестоцементными листами, что предотвращает давление грунта на нижнюю плоскость перемычки при его морозном пучении.

Специалисты часто рекомендуют устройство утепленного цоколя, не требует особых затрат цоколь-завалинка.

КОНСТРУКЦИЯ УТЕПЛЕННОГО ЦОКОЛЯ
1 – отмостка;
2 – покрытие из кровельного железа;
3 – выравнивающий слой из теплого бетона;
4 – антисептированный войлок или пакля;
5 – штукатурка;
6 – плинтус;
7 – рубероид на 2/3 высоты венца;
8 – теплый бетон на 1/2 высоты венца (1 часть цемента,
1 часть извести, 9 частей мелкого шлака);
9 – лага;
10 – кирпичный столбик (25 х 25 см);
11 – цементная стяжка (2 см);
12 – бетонная подготовка (4-5 см);
13 – шлак;
14 – утрамбованный грунт;
15 – гудрон.

При сооружении гаража в цокольной части фундамента необходимо своевременно установить технологический проем на гаражные ворота.

Раму для гаражных ворот можно сварить из металлических профилей (швеллер, уголковая сталь) и устанавливать в процессе возведения цоколя. Для связи рамы со стеной цоколя нужно предусмотреть специальные закладные прутья, которые одним концом привариваются к металлическим конструкциям рамы, а вторым – запускаются в кладку или монолитную часть. Если пол цокольной части дома находится ниже уровня планировки грунта, то съезд в гараж можно выполнить в виде наклонного пандуса с подпорными стенками с обеих сторон. Для защиты пандуса от атмосферных осадков над ним устраивают навес.

КОНСТРУКЦИЯ ЦОКОЛЯ-ЗАВАЛИНКИ
1 – деревянная свая;
2 – песок;
3 – дерн;
4 – шлак и опилки;
5 – обшивка;
6 – пол;
7 – просмоленный коротыш (длиной 70 см).

В зависимости от способа подачи воздуха вентиляция может быть природной, искусственной (при помощи всевозможных механизмов и приспособлений) или смешанной. Главное требование, предъявляемое к вентиляции, заключается в том, что она должна обеспечивать обмен и состав воздуха в соответствии с санитарными нормами.

Для обеспечения хорошей природной вентиляции достаточно иметь в двух противоположных стенах гаража по одному отверстию размером 15 х 25 см каждое, закрытые металлическими решетками и планками, предохраняющими от попадания в гараж дождя и снега. Вентилировать гараж можно также устройством вертикальных каналов: приточного и вытяжного. Их необходимо расположить в противоположных сторонах гаража: приточный – у пола, вытяжной – под потолком. Канал выполняют в виде деревянного короба из досок. Он имеет квадратное поперечное сечение размером 14 х 14 см.

Отмостка – это площадка, выполняемая по всему периметру дома с уклоном от 3 до 10%. Отмостка служит для отвода воды от фундамента, ширина ее зависит от типа грунта и должна быть, как минимум, на 20 см шире карнизного свеса крыши. Обычно она составляет 60-80 см, на просадочных грунтах – до 1 м.

Отмостки выполняют из различных материалов: бетона, асфальта, бетонных плит, булыжника.

Сооружение отмостки начинают с удаления растительного покрова на глубину не менее 15 см. Вдоль внешнего края отмостки устанавливается бордюрный камень, а углубление между камнем и стеной засыпается щебнем. Асфальтовое покрытие выполняют толщиной не менее 3 см, бетонное –не менее 15 см. Булыжная отмостка выполняется на глине (примерно 15 см), затем слой песка (примерно 10 см) с булыжным камнем.

При наличии теплого цокольного этажа или подвала рекомендуется устройство отмостки с утеплителем, защищающее подвальное пространство от резких колебаний температуры.

КАНАВКА ДЛЯ ОТВОДА АТМОСФЕРНЫХ ОСАДКОВ

Отмостку в виде железобетонной плиты с утеплителем устраивают по контуру здания так, что под ней образуется воздушная прослойка. Кроме того, вспучивание грунта под такой отмосткой будет происходить менее интенсивно.

Рекомендуется вдоль отмостки предусмотреть сток (канаву) для отвода воды. Материалом для такого стока может служить распиленная вдоль пластмассовая труба канализации, капроновая труба, керамические сегменты и т.д.

Верхнее покрытие отмостки может быть выполнено из щебня, гравия, булыжного камня, клинкерного кирпича, асфальта, бетона, бетонных плиток. Для основания подбирают материал в зависимости от верхнего покрытия, однако во всех случаях конструкция отмостки должна обеспечивать ее водонепроницаемость.

При устройстве отмостки из монолитного бетона необходимо помнить о температурных швах (через 2-2,5 м). Их выполняют из антисептированной доски толщиной 15-20 мм или из виниловой ленты толщиной 10-15 мм.

1 – слой цементного раствора;
2 – слой гравия, щебня или битого кирпича;
3 – слой мягкой глины;
4 – грунт;
5 – канава для отвода воды;
6 – фундамент.

Источник

Какой выбрать цоколь для дома

При постройке цоколя есть свои особенности. На него действуют грунтовые воды и роса, он проходит через циклы замерзания и оттаивания и пр., а при отсутствии в доме цокольного этажа и подполья, где полы выполнены по грунту, цоколь принимает на себя давление от засыпки и нагрузку от пола.

О типах цоколей, они бывают: выступающими, западающими и в одной плоскости со стеной. Выбор типа фундамента зависит от застройщика, поскольку дома с разными типами цоколя выглядят по-разному.

При выступающем цоколе, необходимо устройство слива по всему периметру здания. Чаще всего, его делают из оцинкованной стали. Но сегодня выбор достаточно велик. Интересным решением может быть использование для слива того же материала, что и для кровли. Используют такой цоколь в домах с «цокольными этажами» или подвалами При устройстве цоколя на одном уровне со стеной, слив делать необязательно, но тогда горизонтальная изоляция (чаще рубероид), будет не прикрыта, что выглядит не слишком эстетично. Поэтому целесообразно, изоляцию прикрывать выступающим пояском, а уже его закрывать сливом.

Цоколи могут быть бетонными, кирпичными, из бетонных блоков или из натурального, либо искусственного камня.

Строительство любого дома, коттеджа невозможно без цоколя, наилучший выбор которого остается за специалистами

Источник

Цоколь дома – это может быть часть фундамента или стены

Что такое цоколь и для чего он нужен?

Когда разговор заходит о цокольной части фундамента дома, перед многими встает вопрос, а что собой представляет эта строительная конструкция, и зачем нужен цоколь вообще. В первую очередь необходимо отметить, что цоколь фундамента – это не обязательно часть фундамента, хотя она располагается именно над ним.

Это может быть и часть стены. И ее основная задача (то есть для чего она нужна) – защита стен от воздействия наружных факторов, которые негативно влияют на техническое состояние строительных элементов дома. При этом цоколь выполняет и чисто эстетическую функцию, если его правильно оформить.

Разновидности

Ответив на вопрос, что такое цоколь, можно переходить к разбору его видов. Существует три вида цоколя дома: западающий, выступающий и равный по ширине стены.

Западающий

Свое название западающий цоколь получил потому, что его ширина относительно ширины стены здания меньше. То есть, он как бы находится под козырьком, образованным нижней кромкой стеновой конструкции. Именно поэтому считается, что такая конструкция имеет более эффективную защиту от негативного воздействия внешних факторов. Особенно это относится к атмосферным осадкам.

Плюсом такого расположения еще является и тот факт, что после облицовки плоскости цокольной части нет необходимости устанавливать защитный козырек, предназначение которого – защита гидроизоляционного слоя. То есть, сама гидроизоляция, уложенная между стеной и цоколем, будет выполнять свое прямое назначение – защита материалов, из которых возведена стена здания, от капиллярного воздействия влаги, поднимающейся по фундаменту.

В справочном пособии к СНиП II-22-81 в разделе 3.15 четко оговаривается, что стена может выступать за пределы фундамента на расстояние не более 60 мм (6 см).

Выступающий

Выступающий цоколь – это конструкция, которая по ширине больше ширины стены. Обычно ее сооружают, если по проекту дома закладывается утепленный подвал. То есть, толщина подвальной стены играет главную роль в плане снижения теплопотерь за счет толщины уложенного материала.

Такой вариант имеет большую несущую способность, но на его сооружение уходит много стройматериалов. Поэтому такую конструкцию стараются использовать лишь при возведении тяжелых зданий в несколько этажей. Но самый большой недостаток этого цокольного сооружения заключается в том, что часть конструкции всегда располагается вне защиты стены. А значит, к ее отделке и гидроизоляции – особое внимание, что увеличивает стоимость самого сооружения.

В одной плоскости со стеной

Устройство цоколя этого вида – это одна общая плоскость, поэтому такой дом смотрится не очень привлекательно. К тому же, как и в выступающем варианте, нет защиты горизонтальной гидроизоляции, которая разделяет цокольную часть со стеной.

Встречаются проекты таких домов сегодня редко, потому что даже с чисто экономической стороны это не оптимальный вариант. И если проект дома с цоколем, сооружаемым вровень со стеной, все же был выбран, стараются его высоту делать не очень большой. Кстати, о высоте цоколя над землей.

Высота

Не все частные застройщики, которые возводят дом своими руками, уделяют внимание высоте цоколя. Многие считают, что даже незначительная величина этого показателя достаточна, чтобы говорить о полной защите остальных конструктивных элементов здания. И это ошибка, ведь высокий цоколь – это защита от проникновения внутрь дома влаги, поднимающейся по капиллярам материалов фундамента, а значит, это долгосрочная эксплуатация всей постройки.

Что касается размеров высоты цокольной части, то многое будет зависеть от того, из какого материала будет сооружаться здание, каковы его габариты, тип почвы и другие факторы. Но существуют определенные нормы, которые надо учитывать, отвечая на вопрос, какая высота необходима для конкретного случая.

Говорить о таком показателе, как минимальная высота цоколя, не приходится. Как было уже сказано выше, эта размерная характеристика никакими нормативами не обозначена. Но в справочном пособии к СНиП II-22-81 в разделе 3.39 сказано точно, если цокольная часть фундамента будет облицовываться плитами, то высота надземной части не должна быть меньше 600 мм (60 см). То есть, этот размер и есть оптимальная высота цоколя.

Материалы

Виды цоколей можно разделить по материалу, из которого они сооружаются. В принципе, здесь три основные разновидности: бетонный цоколь (имеется в виду монолитный), кирпичный и блочный.

Ввиду того, что цокольная часть – это продолжение фундамента, то она должна быть такой же прочной, как и нижняя часть общей конструкции. Поэтому сегодня чаще используют монолитный цоколь из бетонного раствора, сборный из камня или ЖБИ.

Хотя надо отдать должное, что вся европейская и российская архитектура 18 — 19 веков, касающаяся цокольной части фундамента – это кирпичная кладка. Прошли века, а она до сих пор стоит. Это говорит о возможности использовать цельные кирпичи в сооружении цокольной конструкции.

Правила сооружения

То есть, в этом случае получается так, что заливка цоколя – это есть заливка фундамента. Что касается сборной конструкции из кирпича или блоков, то здесь вся технология отличается от предыдущей значительно. Во — первых, устройство цоколя данного вида – это две его части, разделенные между собой гидроизоляционным слоем. В предыдущей технологии заливки этого не было. Во — вторых, подземная часть – это лучше монолитная конструкция или собранная из камня или ЖБИ, верхняя – это кирпичная или блочная кладка.

Что касается сборного фундамента из готовых железобетонных изделий, то очень важно учитывать тот факт, что между цокольной и фундаментной конструкцией рекомендуется заливать армопояс. По сути, это небольшой толщины бетонная стяжка. Внутрь которой укладывается каркас из стальной арматуры в одну или две решетки. А значит, класть сам цоколь надо будет именно на эту ленточную конструкцию. По этой технологии требуется нанесение двух гидроизоляционных слоев:

Что касается кладки цоколя на фундамент, то данный процесс ничем от технологии сооружения кирпичных или блочных стен не отличается. Кладка проводится с перевязью элементов и с использованием кладочного цементного раствора (марка М — 75 минимум). Толщина которого варьируется в пределах 2 — 5 см.

Если дом большой в несколько этажей, то через каждые четыре ряда укладываемых кирпичей рекомендуется уложить армирующую сетку. Углубляясь в вопрос, как выложить цоколь, необходимо учитывать несколько правил кладки:

Казалось бы, правила просты, но, когда сооружается цоколь дома своими руками, о них нередко забывают. Что приводит к снижению прочности конструкции, а соответственно снижается ее несущая способность.

И еще несколько требований, которые определяют ответы на вопрос, как правильно сделать цоколь.

Фундамент (цоколь) из кирпича или блоков лучше использовать под легкие постройки каркасного или щитового типа. Под каменные строения лучше заливать монолит.

Облицовка

Переходим к последнему вопросу, чем закрыть цоколь или из чего можно выбрать отделку. В принципе, выбор огромен. Но надо учитывать, что основное требование к отделочному материалу – это его возможность противостоять внешним нагрузкам. В основном это касается природных нагрузок: атмосферные осадки, солнце, ветер, высокие и низкие температуры.

Поэтому небольшой список материалов, которые сегодня чаще остальных используют в отделочных работах:

Но необходимо добавить, что в таких видах, как выступающий и ровный со стенами цоколь, надо учитывать еще один декоративный элемент, который несет на себе кроме декоративной и защитную нагрузку. Это отливы, которые защищают облицовку от атмосферных осадков. Они устанавливается по верхней горизонтальной плоскости цокольной части.

Видео

Заключение по теме

Перед тем как сделать цоколь фундамента вокруг дома своими руками, необходимо разобраться в проекте. А именно – какой вид этого элемента здания заложен. Именно от вида цокольной части начинают отталкиваться, сооружая сам фундамент и стены. Но надо добавить, что устройство цоколя – это не всегда отдельная архитектурная часть.

В монолитной конструкции это единый с фундаментом элемент, неотъемлемый от общего сооружения. И, как считают строители, такая конструкция более прочная и надежная с большой несущей способностью. Поэтому когда перед заказчиком ставится вопрос, из каких материалов простроить дом, надо сразу оговаривать и вид цокольной части.

Прочитать дополнительную информацию про утепление цоколя вы можете здесь.

Источник

Цоколь дома, его назначение и устройство.

Понятие «цоколь» в строительстве дома и общие моменты его обустройства.

Фундамент имеет продолжение над землёй в 50-70 см и этот переход от фундамента к стенам дома и называется цоколь. У слова «цоколь» итальянское происхождение. «Zoccolo» переводится с итальянского языка как «подножие строения, находящееся на фундаменте». Первейшее назначение этой преграды – защищать от факторов окружающей среды, поэтому цоколь нуждается в тщательном подборе материала. Но цоколь также может поучаствовать и в оформлении внешнего облика дома, послужить в архитектурном решении, поэтому важен и внешний вид материала, из которого он сделан. Цоколь – это защитное ограждение дома с подполом. Когда пол лежит на грунте, то цоколь как подпорка принимает давление засыпки и нагрузку от стен.

Не всегда стоит сооружать цоколь. Например, под лёгкими сооружениями, такими как веранда, крыльцо, терасса или сарай, находятся столбчатые опоры, и совсем не обязательно устраивать цоколь между опорами в этих местах, иначе вы нарушите циркуляцию воздуха в подполе, лишите его проветриваний и начнётся скопление лишней влаги.

Выбор материала для устройства цоколя.

Выбор материала для цоколя производится не только из эстетических соображений, но и в зависимости от его долговечности, стойкости к природным факторам, а также от типа конструкции самого цоколя (подробнее о типах конструкции цоколя в статье речь пойдёт чуть ниже). Так, для выступающего цоколя нужны материалы, которым не нужна отделка, тут имеет важность лишь прочность материала (красный кирпич, природный камень, бетон). Красиво контрастирует с гладкой стеной цоколь из кирпича или цоколь, облицованный бетонными плитами, камнем. Если стены дома кирпичные, цоколь обычно из бетонных фундаментных блоков, облицованных природным камнем или же цоколь железобетонный, а облицован полнотелым кирпичом 50 МРЗ высокой морозостойкости.

Цоколь из монолитного бетона наиболее долговечен. Его делают в опалубке. Если цоколь достаточно толстый, то в качестве опалубки можно использовать кладку из природного или искусственного камня. Желательно возводить монолитный цоколь сразу по всему периметру дома без вертикальных и горизонтальных швов. Цемент следует выбирать из высокопрочных марок 300-400. С помощью каркаса из труб, проволоки и уголков можно усилить прочность монолитного цоколя. Застывшую бетонную поверхность затем нужно почистить, пустоты заделать и покрыть всё слоем жидкого цемента. Следует отметить, что обычная краска на цоколе держится не долго, для этого есть специальные фасадные краски, но об этом чуть ниже.

Цоколь из бетонных блоков представляет собой ряды этих блоков, связанных цементным раствор. Если количество блоков не вписывается в размер цоколя (некратные блоки), то эти места заполняют монолитным бетоном.

Цоколь из бетонных блоков

Цоколь из натурального камня устраивается на ленточном фундаменте. Связывается каменный цоколь также на цементный раствор. Камни должны быть с как можно более ровной поверхностью. Технология возведения такова, что сначала на фундамент укладывается основание шириной с цоколь, а саму кладку цоколя начинают с углов, где будут находиться самые крупные камни. Между угловыми камнями натягивают шнур «причалку», по которому будут ровнять всю кладку. Камни укладываются прямо впритык к друг другу. Кладка разделяется вертикальными швами. Высота рядов кладки рассчитывается из высоты камней и толщины горизонтальных швов, которая может быть в пределах 10-15 мм. Толщина вертикальных швов может быть от 8 до 15 мм.

Помимо сплошной кирпичной кладки бывают ещё такие виды кирпичного цоколя как цоколь из бута между кирпичными столбами и цоколь из кирпича между столбами из какого-то другого материала. Бутовый цоколь с кирпичными столбами дополнительно сверху покрывается одинарной кирпичной кладкой.

Виды конструкций цоколя.

Помимо цоколя, находящегося в одной плоскости со стеной, относительно наружной стены также бывают выступающий вперёд и как бы западающий под стену цоколи. Каждая из этих конструкций имеет свои достоинства и недостатки.

Западающий цоколь самый экономичный и часто применяющийся вариант. Достоинства: при установке требуется немного материалов; хорошо защищён от механических повреждений, косого дождя, не затрудняет сток воды по стенам; эстетически важен, так как скрывает гидроизолирующий слой. Недостатки: нельзя устанавливать такой цоколь, если вы задумали толстый цоколь, а также, если стены дома тонкие и т. п.

Выступающий цоколь устраивается, если стены дома тонкие, а также, если вы хотите чтобы подвал был тёплым. К самым важным достоинства такого цоколя относится его прекрасная защита от холода. Ширина выступающего цоколя толще наружных стен дома. Недостатки: наиболее подвержен механическим и природным воздействиям (в отличие от западающего цоколя) и нуждается в дополнительной гидроизолирующей защите и установке слива по всему периметру здания. Для выступающего цоколя нужны прочные материалы, которым не нужна отделка (красный кирпич, природный камень, бетон).

Цоколь в створе стены (в одной плоскости со стеной) наименее рекомендован, так как оставляет гидроизоляционное покрытие открытым внешним воздействиям и эстетически непривлекательным.

Устройство цоколя по ленточному фундаменту.

В этом случае цоколь может быть выстроен из следующих материалов:

Устройство цоколя по плитному фундаменту.

Цоколь на плитном фундаменте

Верх ребристого плитного фундамента в этом случае служит в качестве цоколя. Или же цоколь делают из монолитного железобетона

Устройство цоколя при столбчатых (свайных) фундаментах:

Существует несколько типов устройств цоколя при свайном фундаменте. Это, пожалуй, самый трудоёмкий из всех типов. Цоколем при свайном фундаменте служит ростверк или забирка, представляющие собой балки или плиты, которые находятся между сваями. Расположение при цоколе-ростверке снизу вверх: грунт, свайный фундамент, гидроизоляция, цоколь, стена дома. В подполье имеется слой насыпного грунта и щебня.

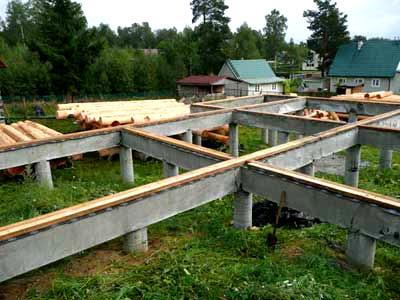

Цоколь-ростверк из железобетонной перемычки:

Такой цоколь сооружается на пучинистом грунте или если стены дома будут выстроены из кирпича или мелких блоков. Ростверк между сваями делается для устройства опорной цокольной части и для того, чтобы повысить устойчивость свайного фундамента. Железобетонные перемычки содержат внутри проволочную скрутку. Перемычка принимает нагрузку стены над проемом. Железобетонный ростверк кладётся поверх свай и может быть опорой для стен из камня или кирпича. Что представляет собой железобетонный ростверк: это рядовая перемычка, армированная 4-6 стержнями диаметром в 10-12 мм, которые уложены по бетону толщиной 70 мм. Высота рядовой перемычки – 1/4 пролета, но не меньше четырёх рядов кладки. Перемычка ростверка может быть монолитной или сборной железобетонной рандбалкой.

Монолитный цоколь не обязательно должен опираться на пучинистый грунт, поэтому между ними желательно оставить свободное пространство в 10-15 см. Потом это пространство нужно закрыть асбестоцементным листом, кирпичом, какой-либо отделкой или непучинистым грунтом.

Цоколь из железобетона

Цоколь в виде забирки:

Забирка – самый простой вид цоколя при свайном фундаменте – это стены, обычно деревянные, которые устанавливают между сваями. Забирка хорошо защищает подполье от влаги, снега, пыли. Как правило, такой тип цоколя используется для деревянных домов и сваи здесь тоже будут деревянными. Вообщем материал забирки обычно берётся тот же, что и для свай. Забирка может быть из горизонтальных брёвен или из вертикальных досок. Толщина забирки зависит от материала фундамента:

Часто забирку углубляют в грунт на 30-50 см и оштукатуривают цементом. Если почва глинистая, то под забиркой нужно проложить песчаную прослойку 15-20 см глубиной. Расстояние между сваями должно быть – 2-2,5 м.

Забирка из бревен.

Гидроизоляция цоколя.

Создание гидроизолирующего слоя обязательно. Слой должен находиться на высоте 15-50 см от земли, но ниже пола помещения. Обычно для этого используют рубероид на мастике или цементный раствор. Если грунт сухой, то делают цементно-песчаную стяжку толщиной в 2-3 см. Если грунт влажный, то по стяжке дополнительно укладывают 2-3 слоя рубероида (если стяжка уже сухая, то слои можно клеить на горячую мастику). Для дополнительной защиты от влаги, по всему периметру цоколя можно установить защитный экран из железобетонных плит или листов асбестоцемента.

Утепление цоколя.

В неотапливаемых подвалах через цокольные перекрытия уходит тепло. Чем больше затрат будет вложено в теплоизоляцию цоколя, тем меньше затрат потребует отопление дома в будущем. Для утепления цоколя изнутри используются невлаговпитывающие материалы с замкнутыми порами, способные сохранять теплозащитное свойство и во влажной среде, например плиты из экструдированного пенополистирола. Плиты монтируются на клей или холодную мастику, так как горячая битумная мастика лишь испортит материал. Кроме того клеящие составы не должны содержать ацетон, сольвент и т. п. добавки, растворяющие полистирол.

Теплоизоляцию устанавливают и снаружи: приклеивают жёсткий утеплитель и оштукатуривают его по сетке.

Конструкция утепления цоколя в деревянном доме снизу вверх такова: снаружи отмостка, изнутри гудрон, шлак, грунт (всё это покрыто цементной стяжкой); снаружи сверху цоколь покрыт тёплым бетоном на ½ высоты венца (тёплый бетон: по 1 части цемента и извести, 9 частей мелкого шлака); тёплый бетон покрыт листом кровельного железа; внутри утепление рубероидом на ½ высоты венца; дерево утеплено войлоком.

Конструкция «завалинка» – это относительно недорогое и лёгкое устройство цоколя, распространённое в частном строительстве. Цоколь-завалинка представляет собой следующую конструкцию снизу вверх: в песке стоит свая с отмосткой, между сваей и бревенчатой стеной слой шлака, свая покрыта обшивкой, идущей за тем под углом к бревенчатой стене (наподобие выступающего цоколя).

Отделка цоколя.

Цоколем можно подчеркнуть архитектурный облик дома и для этого существуют некоторые правила. Например, грамотным решением будет сделать отделку цоколя тёмным цветом и при этом хорошо сочетающимся с цветом крыши. Если вы задумали что-то особенное в плане наружного оформления дома, то при выборе цветового оттенка цоколя руководствуйтесь принципом сочетания близких между собой цветов или наоборот контрастных оттенков. Если ваш дом из бревенчатых или гладких оштукатуренных стен, то уместна будет облицовка цоколя природным или искусственным камнем, – зрительно это утяжелит здание снизу. Можно вообще никак не выделять цоколь и облицевать его таким же материалом, каким и стены. Ниже представлены варианты отделки цоколя:
