ручка пятой двери тойота калдина
Аксессуаровская накладка ручки пятой двери.
Долго я собирался с мыслями по поводу этой записи…то времени нет на писанину, то лень обуяет. Нашел немного времени — дай, думаю, законспектирую.
Аксессуар довольно редкий, поэтому искал я его, точнее даже не я искал, а уважаемый мною, да и многими из вас, Михаил!
Искал неспешно, быстро, конечно, можно было найти в родном городе, но цена была просто 🐴. Лучше потратить на поиски за адекватный ценник больше времени, чем кормить тех, кто за ту или иную деталь накручивает 300% ее первоначальной стоимости…

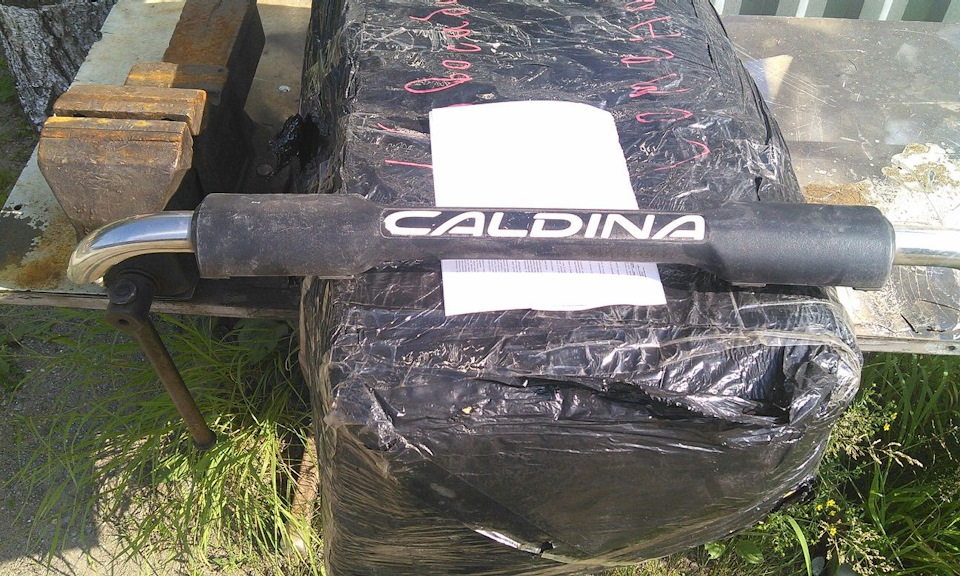

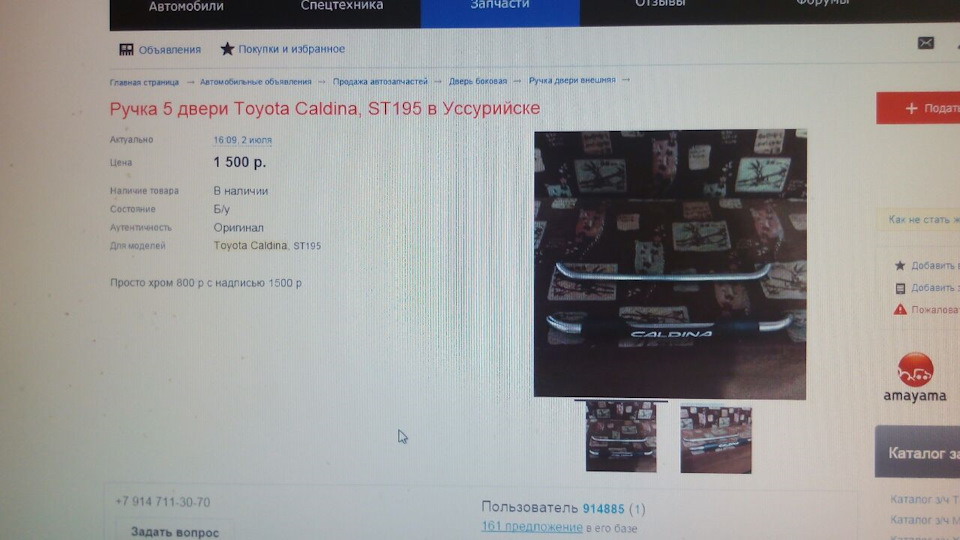

Нашли, как обычно, в Приморском крае, за реально смешной ценник.
Зная болезнь данного аксессуара (при снятии накладки с металлической ручки болтики, которые ее фиксируют, так прикипают, что внутри накладки закладные проворачиваются) снять аксессуар удалось только варварским способом, увы, иначе никак…

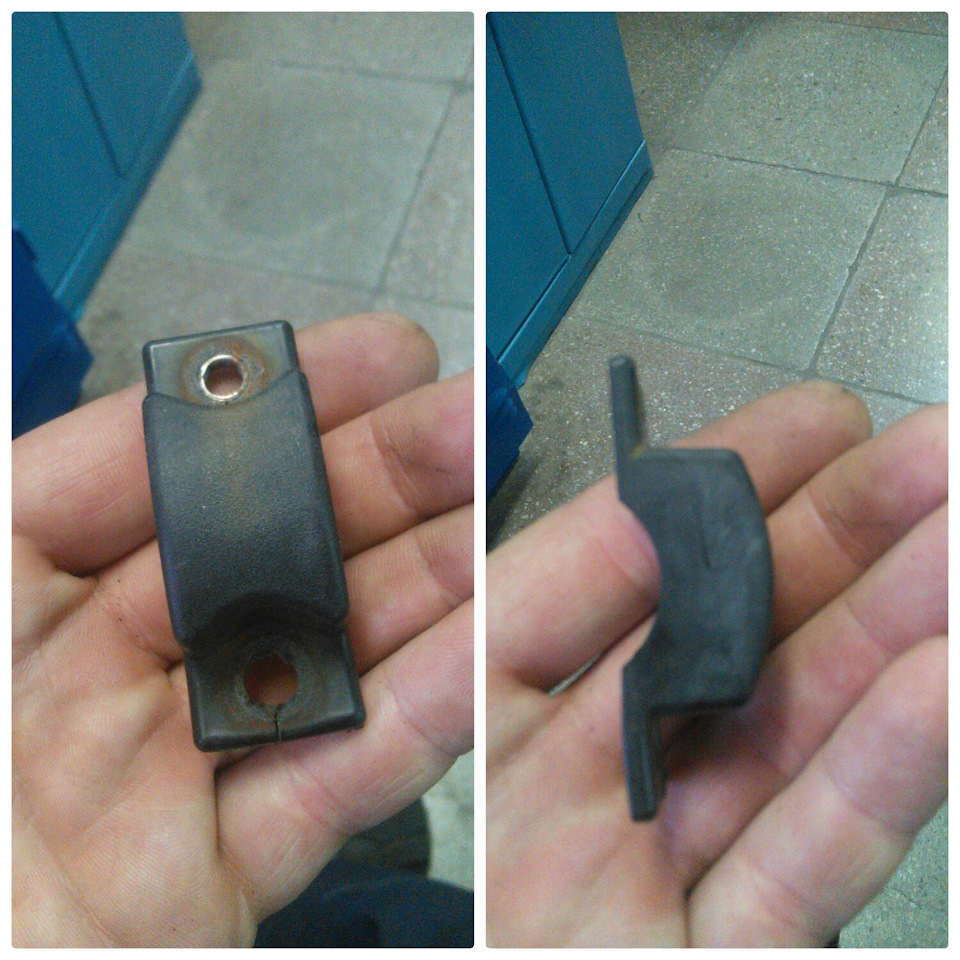

Закладные провернуты, пластиковые хомуты(прижимы), удерживающие накладку на ручке лопнули и толку с них уже никакого.😥 Ну что, под восстановление.

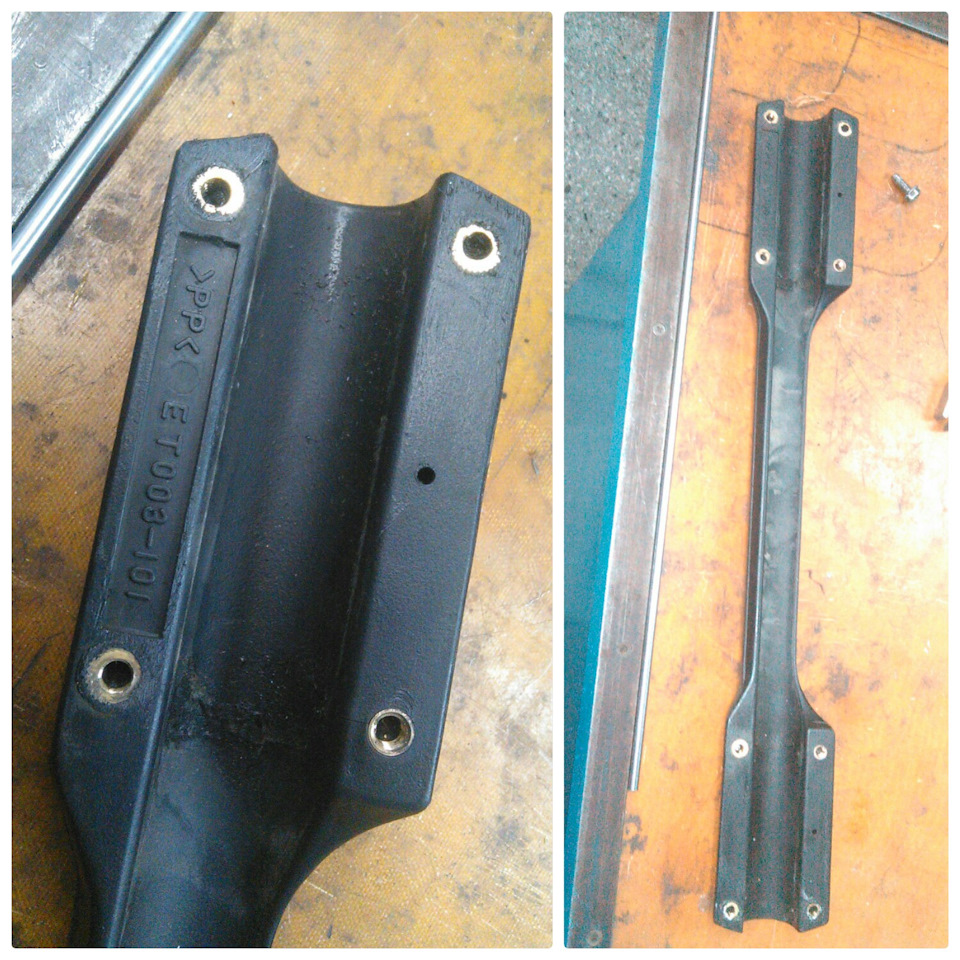

Провернутые закладные гайки — это пол беды, вытачиваем новые, увеличенные в диаметре на 2мм(естественно с сетчатой накаткой по наружному диаметру, чтобы не провернулась в дальнейшем) и на горячую устанавливаем обратно.
А вот как быть с прижимами? Долго я размышлял, как грамотно и максимально по-заводскому это сделать…
Единственный вариант, который пришел мне на ум в тот момент — фрезеровать новые из алюминия или дюрали, но все оказалось гораздо проще!
Чисто случайно, листая бортовик Сани, натыкаюсь на запись по изготовлению рамки для PC CAR.
Барабанная дробь!
Живем в эпоху нанотехнологий, и 3D печать — реальное решение проблемы!
Узнаю у Сани, к кому обратиться за консультацией по моему вопросу. Отправил он меня на прямую к Владимиру
Списался, объяснил, что хочу.
— Сделать реально, рисуй чертеж!
В чертеже сразу добавил «мясо» в толщине лопнувших ушей, пусть будет с запасом.
На базе моего эскиза был выполнен чертеж в 3D формате и пошла печать.
Ручка-ломучка решение проблемы
Все владельцы калдин знают это волшебное словосочетание «ручка-ломучка».

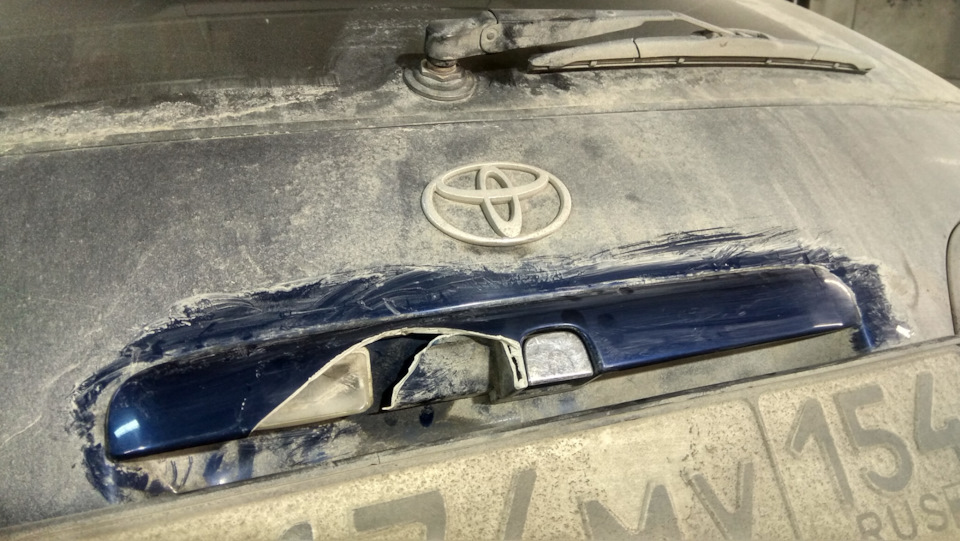

Стоит потянуть за эту ручку двери багажника чуть сильнее или не дай Бог на морозе, как тут час она частично окажется в руке.
Так произошло и со мной, причем два раза. Первый раз сразу после покупки машины.
Второй раз после замены 5-ой двери, зимой. Нёс что-то тяжёлое и не мог использовать две руки для открывания двери (одной давить на кнопку, а второй тянуть за дворник). Потянул одной и даже пытался сделать это максимально аккуратно, но она снова сломалась.
Приехал на работу, снял её и склеил…
Склеил не для установки назад — это на один раз)))

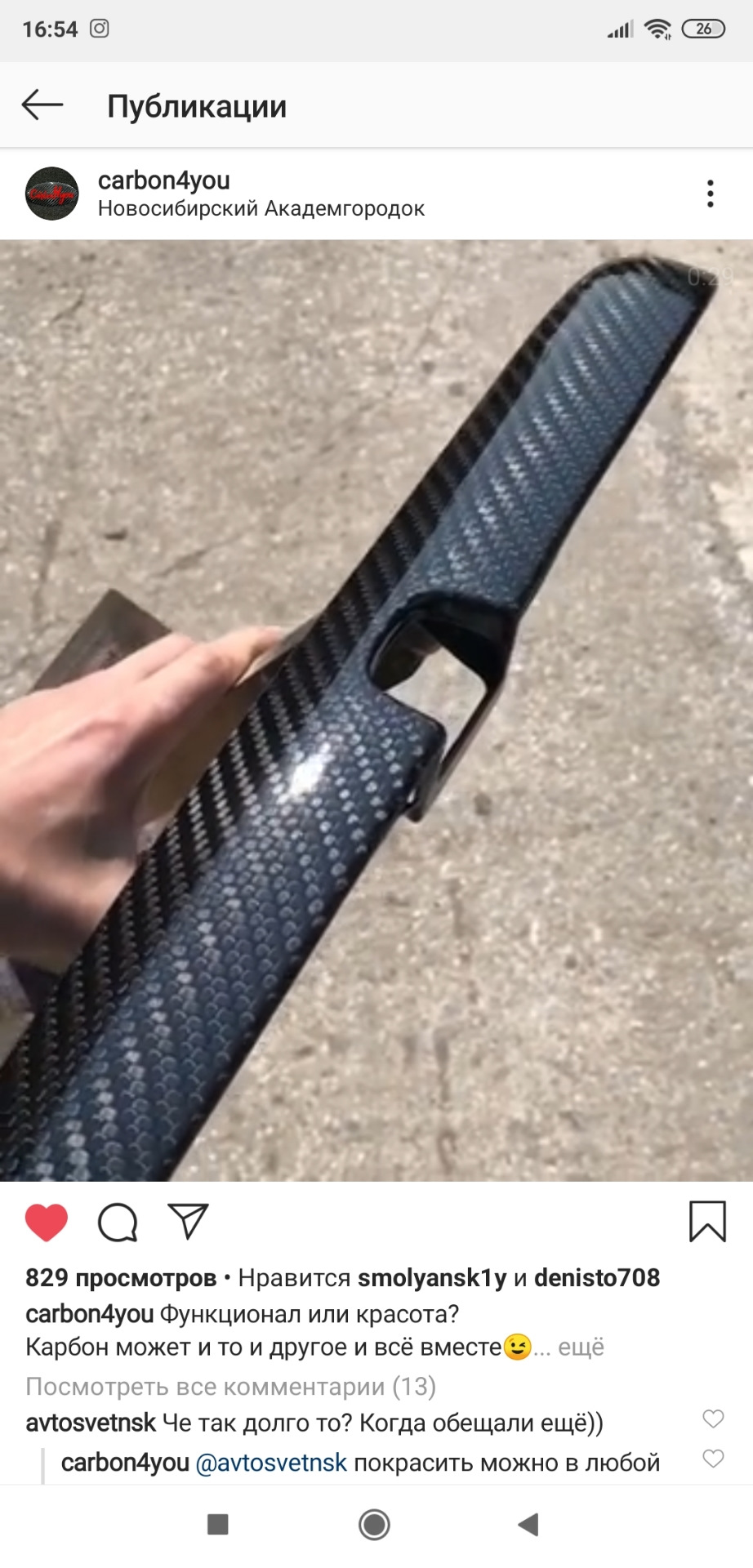

А чтобы снять матрицу и сделать новую и крепкую ручку — из карбона!
Отдал знакомым ребятам… И начался год завтраков. А я тем временем ездил вообще без ручки. Мне окончательно надоело слушать всякие тупые отговорки и оправдания и я забрал у них и ручку и дверь, которую им давал для примерки.
Мне повезло, что у меня есть ещё один знакомый специалист, который взялся и сделал. Просто взял и сделал! И с такими людьми приятно работать!

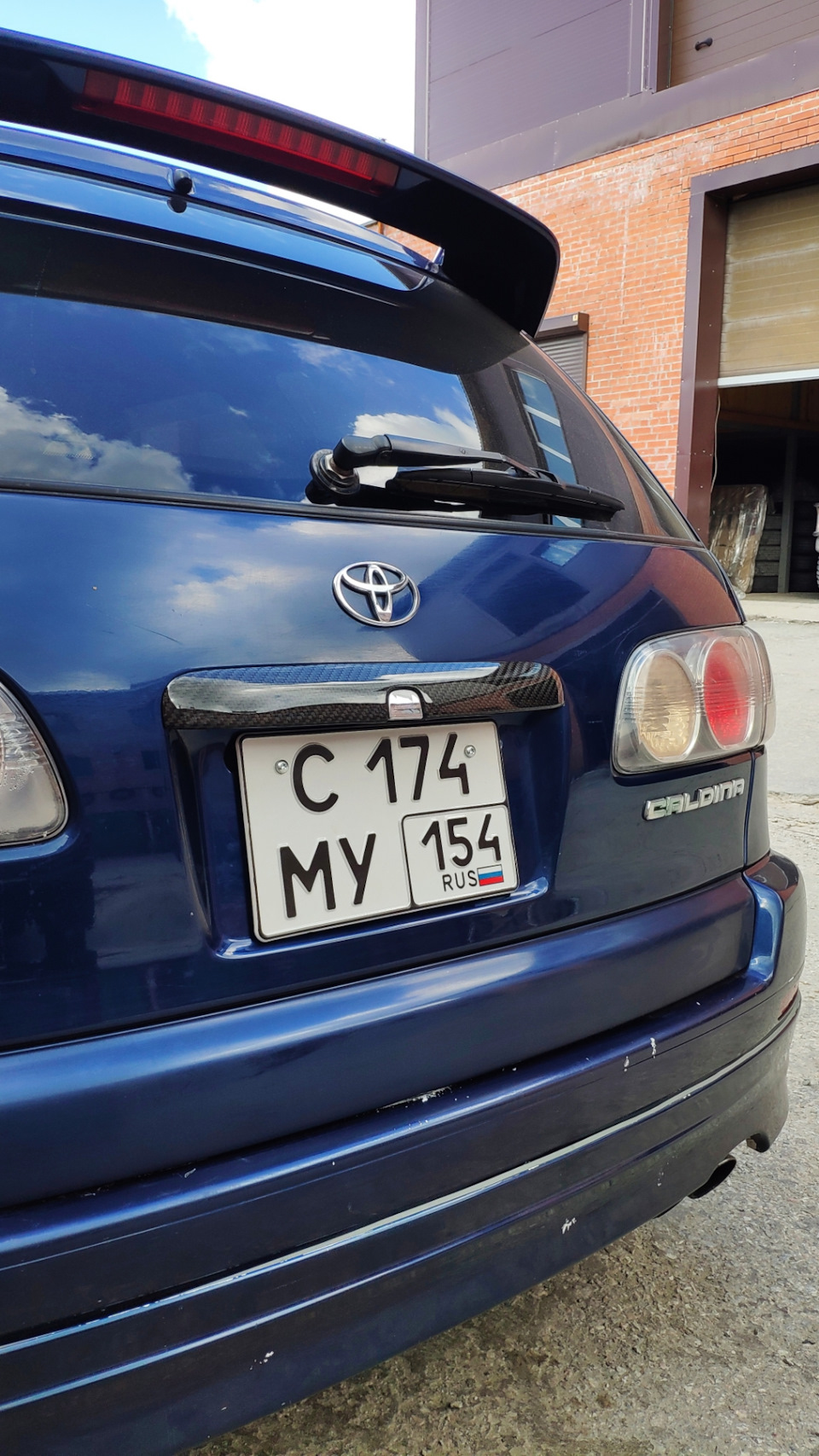

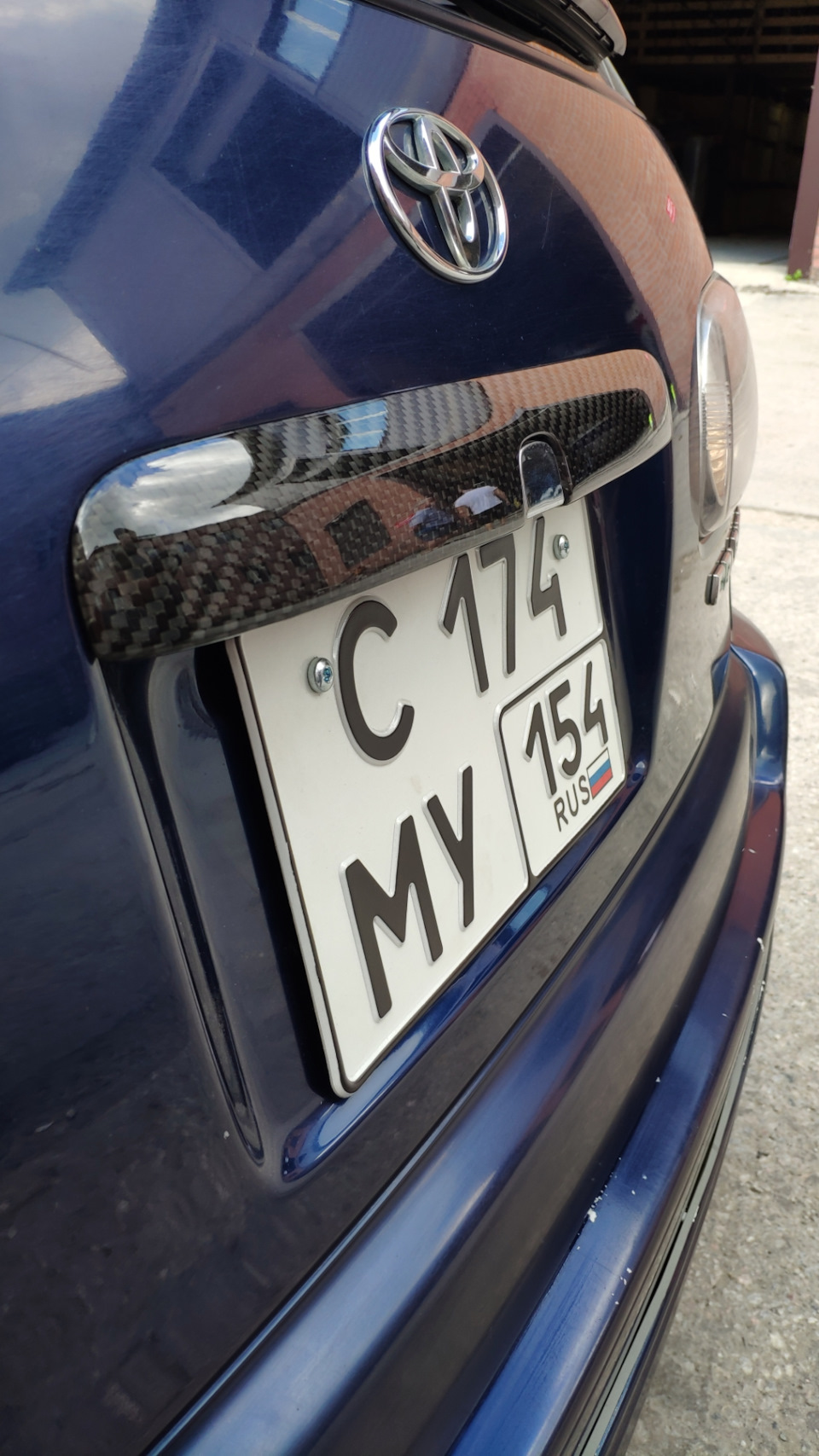

Ещё несколько дней и ручка встала на своё место. Красота, но фотки я сделал только сегодня потому-что я за одно решил поменять номер на квадратный, чтобы всё стояло по красоте.
П.С. а ещё после замены номера:
— при закрывании двери не дребезжит переходная рамка.
— открывать удобнее, номер не мешает руке.
— штатная подсветка номера светит на номер!
Toyota Caldina 2001, двигатель бензиновый 2.0 л., 190 л. с., полный привод, автоматическая коробка передач — стайлинг
Машины в продаже
Toyota Caldina, 2002
Toyota Caldina, 1997
Toyota Caldina, 2003
Toyota Caldina, 2002
Комментарии 42
Привет, как она в эксплуатации, не лопнула за это время?
Привет! Нет))) это же карбон, он крепкий
В эксплуатации отличный, сейчас зима, а я не парюсь. Не боюсь сломать, не дергаю дверь за дворник… Просто открываю штатно)))
Да не) карбон довольно хрупкий, все зависит от технологии изготовления изделия
Странно, чет болиды F1 не рассыпаются при ударах (монокок). Может быть, когда говоришь хрупкий имеешь в виду что-то другое? Ламинацию например?
Нет. Я тебе же говорю есть разные технологии изготовления
Давай так, я летом буду на РДС в Красноярске или ты будешь в Новосибирске. Попробуй сломать эту ручку открыв дверь руками любым способом.
Эта столько же стоила (полный цикл работ с изготовленипм матриц и пр.)
Ты отдал за неё 8к?)
Да, по корефански. Теперь надо продать хотяб штук 10 чтобы окупились затраты
Понял. Я вот подумываю заказать.только если буду в обычную краску обливать… Если в line-x буду покрывать то он так сказать «усилит» эту ручку
Нет. Я тебе же говорю есть разные технологии изготовления
Ниже в комментариях, мастер, который её сделал описал технологию
Хмм… Работа действительно отличная! А как с прочностью все-таки? Расчеты на излом проводились? Ну или хотя бы тестовые образцы ломались?
Не проводились и думаю не надо.
Т.е. я все правильно понял из статьи, что ручка полностью с 0 сделана (не починена и не усилена старая на которую наклеен карбон)?
Да, правильно. Это карбон полностью и с нуля
Хмм… Работа действительно отличная! А как с прочностью все-таки? Расчеты на излом проводились? Ну или хотя бы тестовые образцы ломались?
В плане теста ручка была прикручена к двери лежащей на полу, дверь поднималась за ручку, тянулась с хорошим усилием и тд… Ломать ее через колено смысла не имеет ибо с дуру можно и … сломать))) Хотя даже для этого придется приложить усилие)) ручка склеена из двух частей, которые в свою очередь изготавливались методом вакуумной инфузии на смоле сикомин, если понимаете о чем я)) смысл том что при открывании основная нагрузка идёт не на внешнюю часть а именно на ту что прикручена к двери, следственно сломать ее открывая дверь практически невозможно)) первую ручку тестовую делал с основой из стекла, вот она похрустывала при попытках оторвать ее от двери с силой, но темнеменее до сих пор жива в виде образца))
Шикарно. Как раз точно так же и проектирую под 3д печать. Так же все нагрузки по максимуму идут сразу на болты крепления. Ну а пополам я и не имел ввиду. То что это тупо это понятно 🙂
Выглядит очень круто и дорого)
У мастера золотые руки, и башка👍👌 это просто идеально!
