Замена ручки кунга CARRYBOY S560
Добрый день, друзья.
Запись, скорее, информационная.
Никак не доходили руки написать эту статейку, но я таки это сделаю.
После покупки машины, решил я ставить на нее кунг. Новые даже не рассматривал — очень дорогие, искал БУ и в хорошем состоянии. И удача меня нашла сама! На форуме L200, в разделе продажи я вижу ЕГО, даже цвет мой, и по небольшой цене (другой регион). Списываюсь с продавцом, еду — покупаю. Кунг почти цел, но ручки двери у него нет, от слова совсем. Вместо нее стоит заглушка, а электрозамок предыдущий владелец так и не запилил…
Временно, кунг открывал через боковую форточку))).
Цены на оригинальные ручки оказались, до неприличия, высокие. Да и беда в том, что продаются они без внутреннего механизма, а у меня и его нет тоже — одни тяги торчат. Так что нужно искать замену, по небольшой цене, приемлемого качества, и чтоб внешне оно не было особо уродливо. Инет толком мне ничего не подсказал, кроме того, что вроде как есть китайские аналоги, но ни названий, ни артикулов.

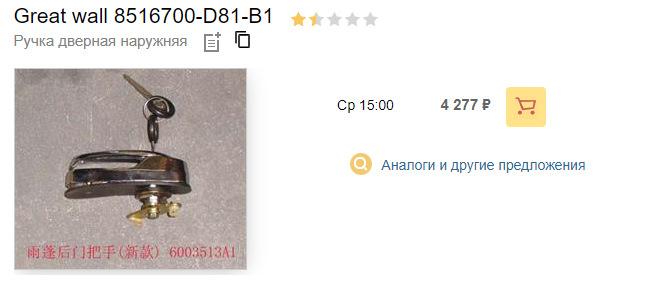

На драйве натолкнулся на статью о замене ручки кунга китайского пикапа Great Wall. Внешне, эта ручка схожа с той ручкой, что у меня должна была стоять… Но фокус в том, что поставляется она со всей внутрянкой и стоит дешевле оригинальной. Артикул ручки прикладываю 8516700-D81-B1. Я очень надеялся, что она подойдет…
Но реальность меня разочаровала… Сама ручка (ее основной винт) по размеру идеально подошел в посадочное отверстие крышки, а вот фиксирующий — нет, он не соосен с отверстием в крышке. Межосевое расстояние у стекла кунга и у корпуса ручки РАЗНОЕ!
Но деньги то уплочены, значит нужен результат.
В голове тут же родился план: стекло кунга стоит много, ручка стоит меньше — дорабатываем ручку.
Итак, пункт первый — смазинг.
Почитав отзывы о ручке (замок клинит от влаги) я сразу всю личинку набил невымываемой смазкой molykote 111.
Пункт второй — доработка корпуса ручки.
Потребуется: сверло 9 мм, гайка-заклепка М6 (к ней нужен заклепочник, я брал с работы, но вроде как можно и обычным винтом ее установить — честно говоря, не пробовал), винт м6х14, удлинители тяг (я их выпилил из листа нержавейки 1 мм толщиной), гайки с нейлоновой вставкой м4 — 4шт, винт м4х12 — 2 шт, плашка м4.
Ручку разобрал, вынул ее из корпуса. Разметил межосевое расстояние, взятое с отверстий на крышке, на корпусе ручки маркером — высверлил отверстие (сверло 9 мм). В отверстие установил гайку-заклепку буртиком наружу
, далее этим же сверлом я сточил часть гайки — заклепки, заподлицо с корпусом ручки. Теперь все встало на посадочные места. Ручка села как надо. Но появилась другая проблема — тяги не дотянулись до качалки…

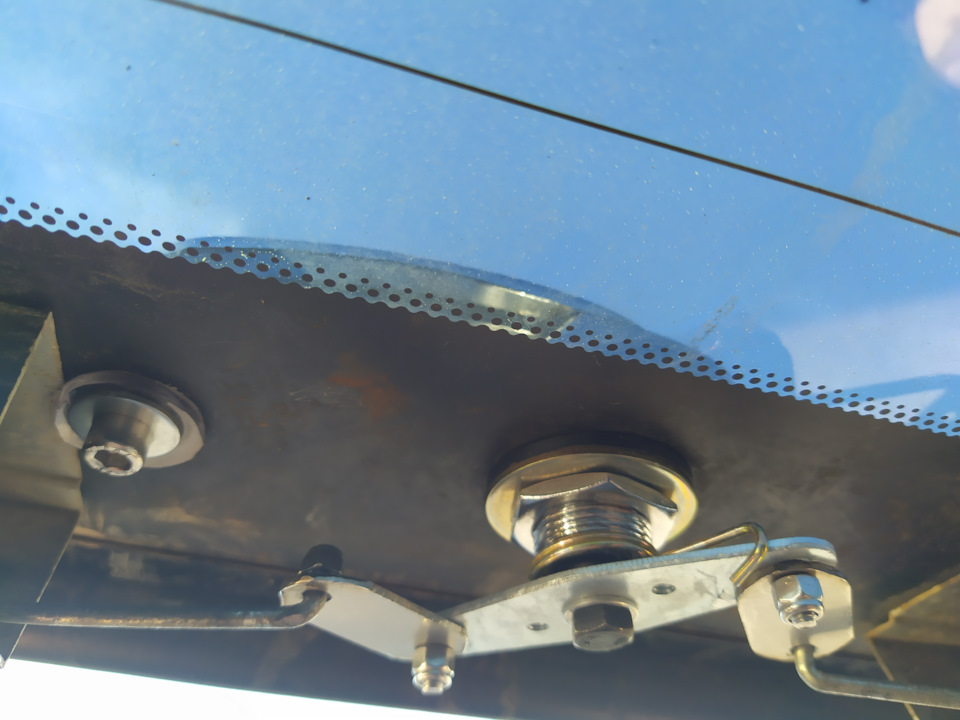

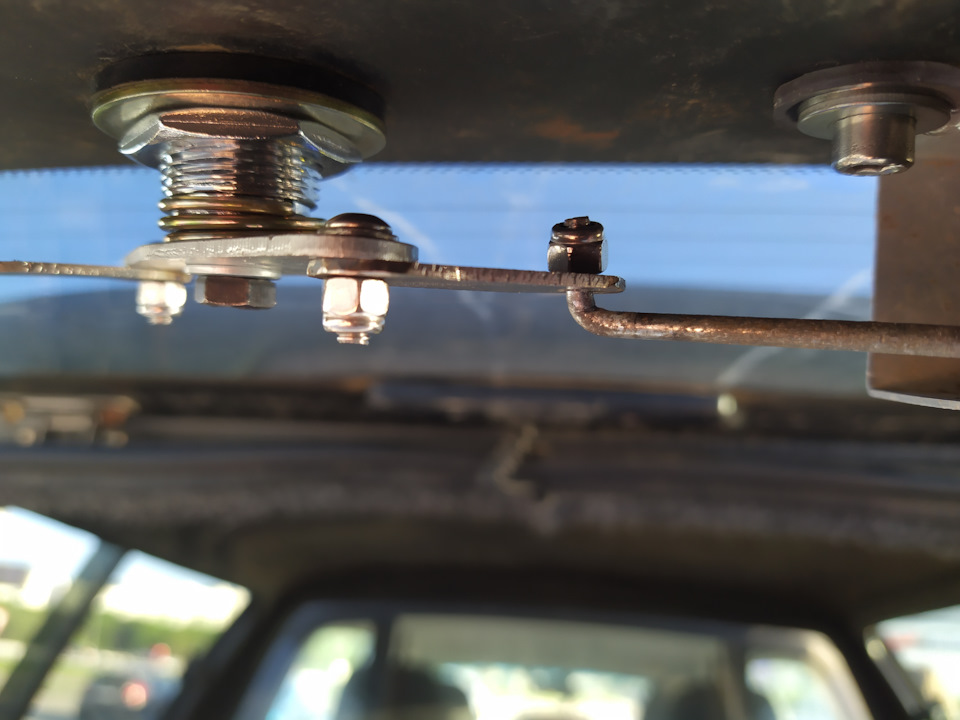

Поэтому я решил их нарастить. Вырезал из листа нержавейки две одинаковые полоски, просверлил в них отверстия. На тягах нарезал резьбу м4, соединил их с качалкой удлинителями, закрепив тяги гайками м4, а удлинители с качалкой соединил винтами м4.
Саму ручку прикрепил к дверце кунга винтом м6 через силиконовую проставочку.
Вот собственно и все. Ручка стоит, ручка работает, снаружи все выглядит приемлемо. Единственно, что мне внешне не нравится у этой ручки — качество отливки — видны огрехи с внутренней стороны, наверное, в случае заклинивания, ее можно отломить… Но я же все смазал))), надеюсь это случится не скоро — зиму уже пережил, обслуживания пока не требовалось…
Еще фото прикладываю. Стоимость 4277 р, остальное у меня уже было…

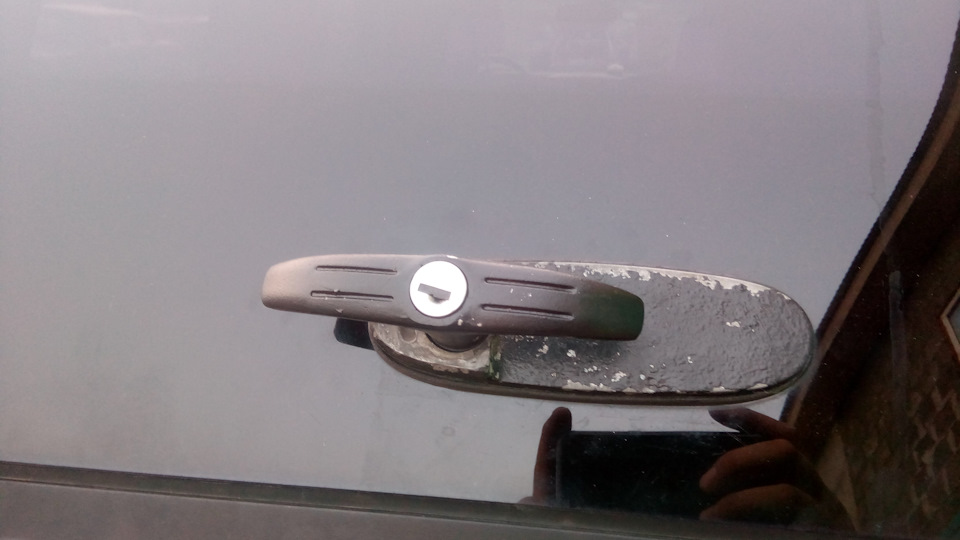

Ручка на крышку кунга
Вчера я ездил на рыбалку, но запись не об этом. Собственно сказ о том как я ручку на крышку кунга, взамен сломавшейся, запилил.
Хронология событий насыщенного вечера.

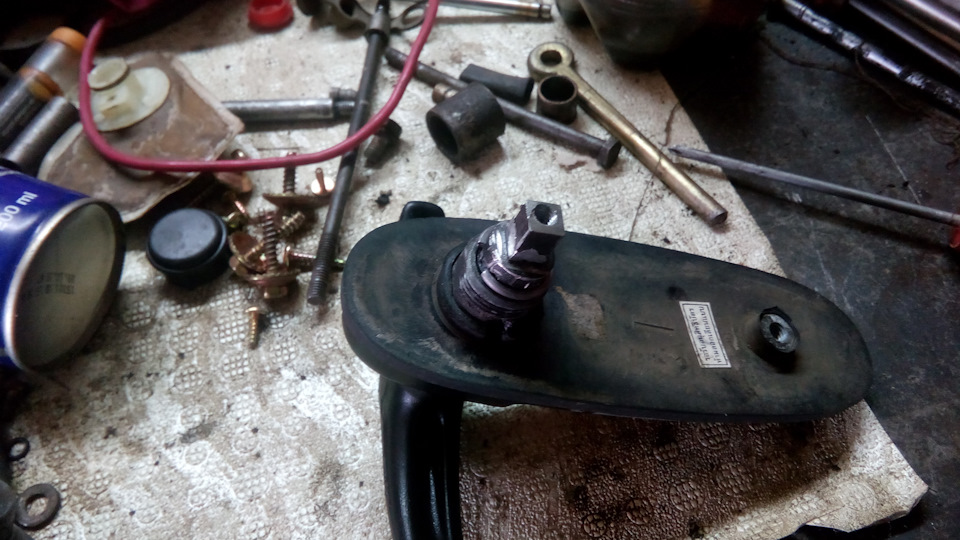

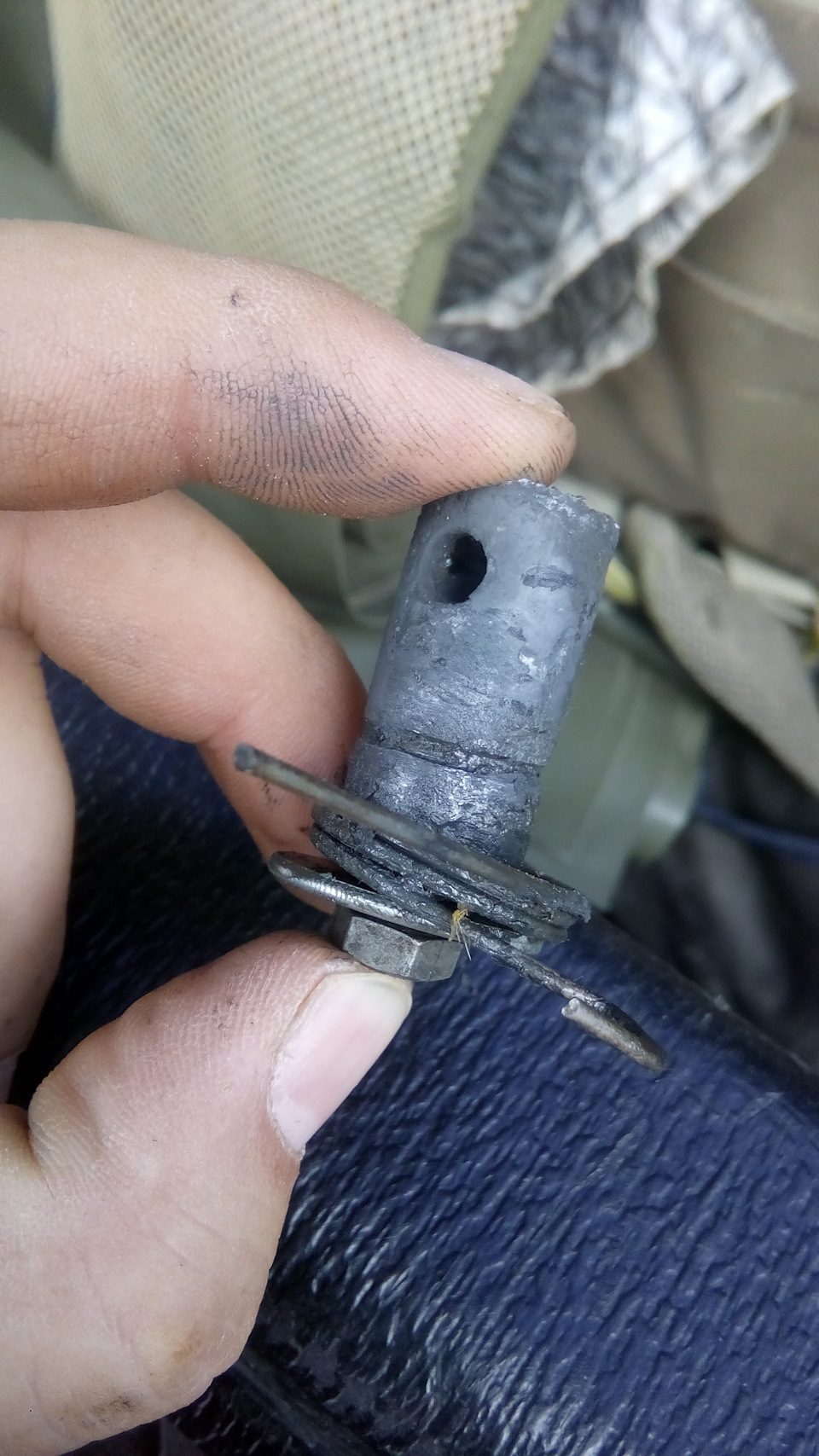

После работы приехал я в гараж, ну лодку, мотор и прочий рыболовный шмурдяк загрузить, берусь за ручку открытия крышки кунга поворачиваю её и тяну вверх… крышка открывается, а ручка остается у меня в руках… б%#ь … ну хрен с ней, не пропускать же рыбалку ))) Покидал все нужное и неочень в кузов и вперед за напарником. Рыбалка удалась и рыбу поймали, и грязь помесили, и спас операцию провели.
По итогу поездки:
— Потапыч грязный по крышу;

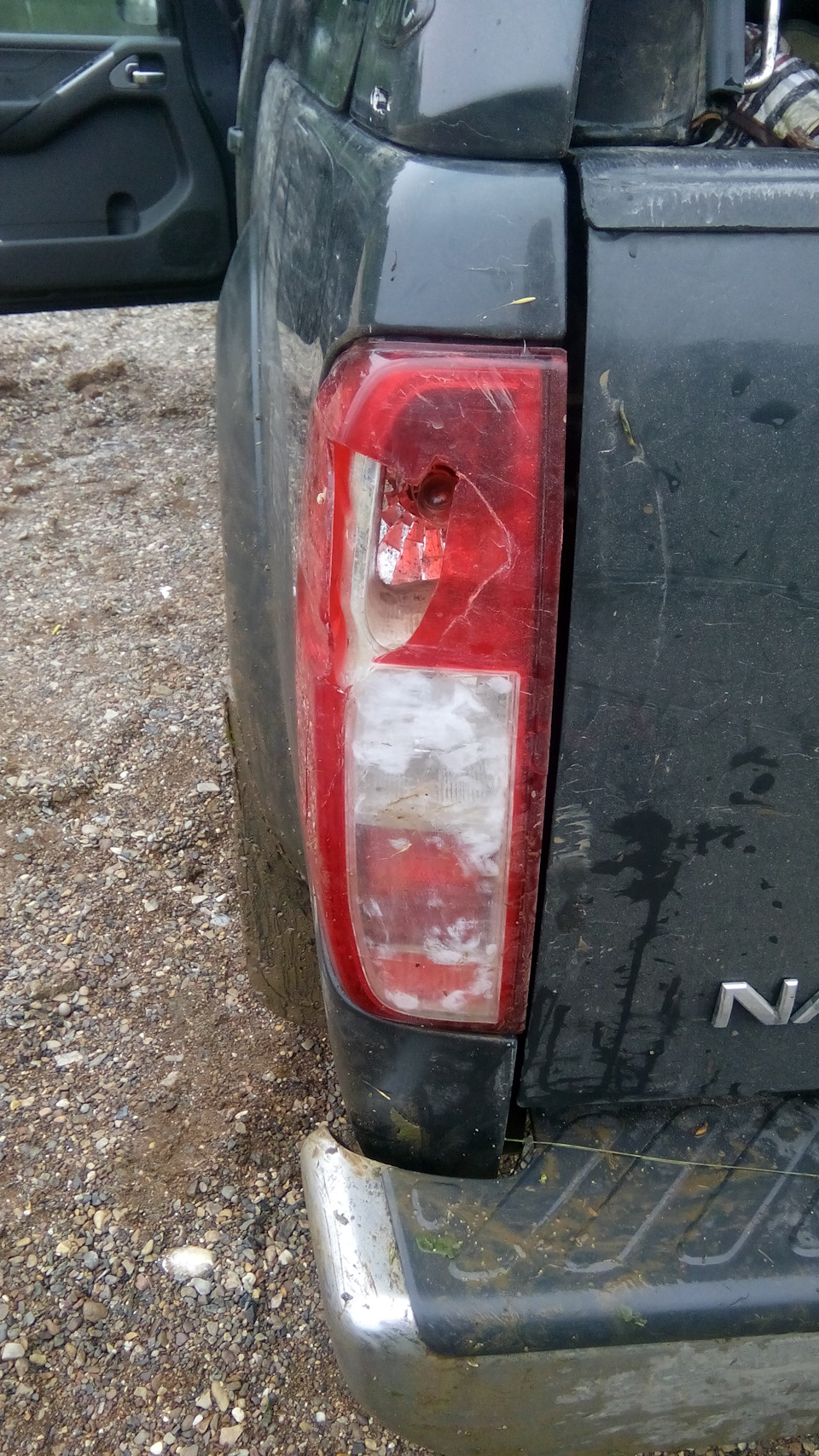

— По дороге спасли калину, но спасая доломали задний фонарик ветками )) (сломал я его еще прошлой осенью)
— Ручка крышки приказала долго жить.

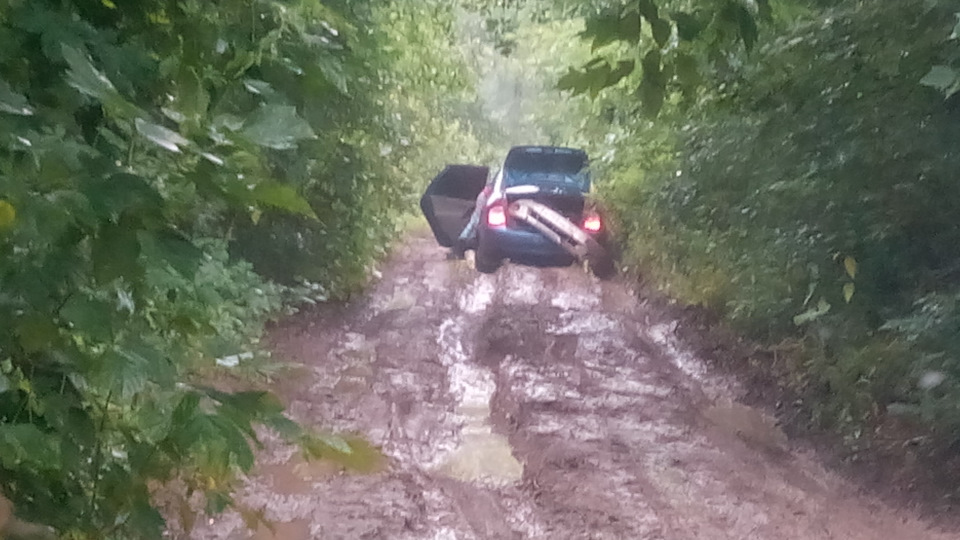

Я за ним ехал долго, потом минут 20 смотрел как он пытается проехать туда, куда его машина не сможет. В итоге он застрял, я его вытащил. задним ходом оттащил до более менее сносной дороги и пожелал счастливого пути домой. Но Потапыч потерял кусок светорассеивателя заднего левого фонаря.
Сегодня стал устранять вчерашние траблы.
Оригинальная ручка на кунг Авенжер стоит почти 7 тыш, это не приемлемо дорАго за кусок сулумина с ключиком.

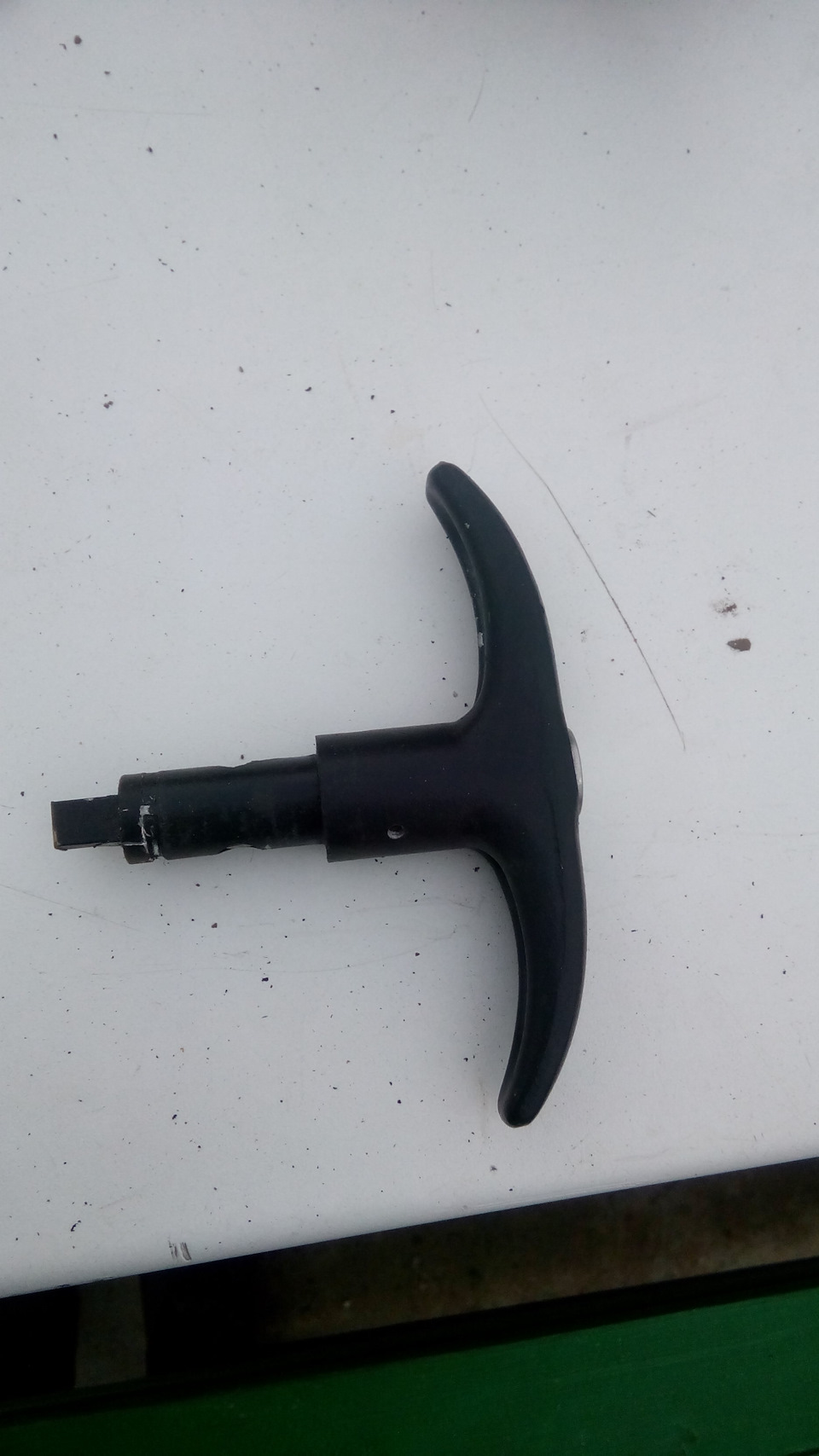

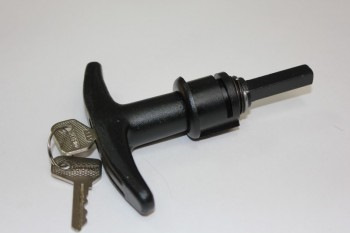

Решение: идем в магазин запчастей УАЗ и покупаем ручку задней двери от буханки, стоит она 170р, вот такую
И дорабатываем напильником ))) а именно:

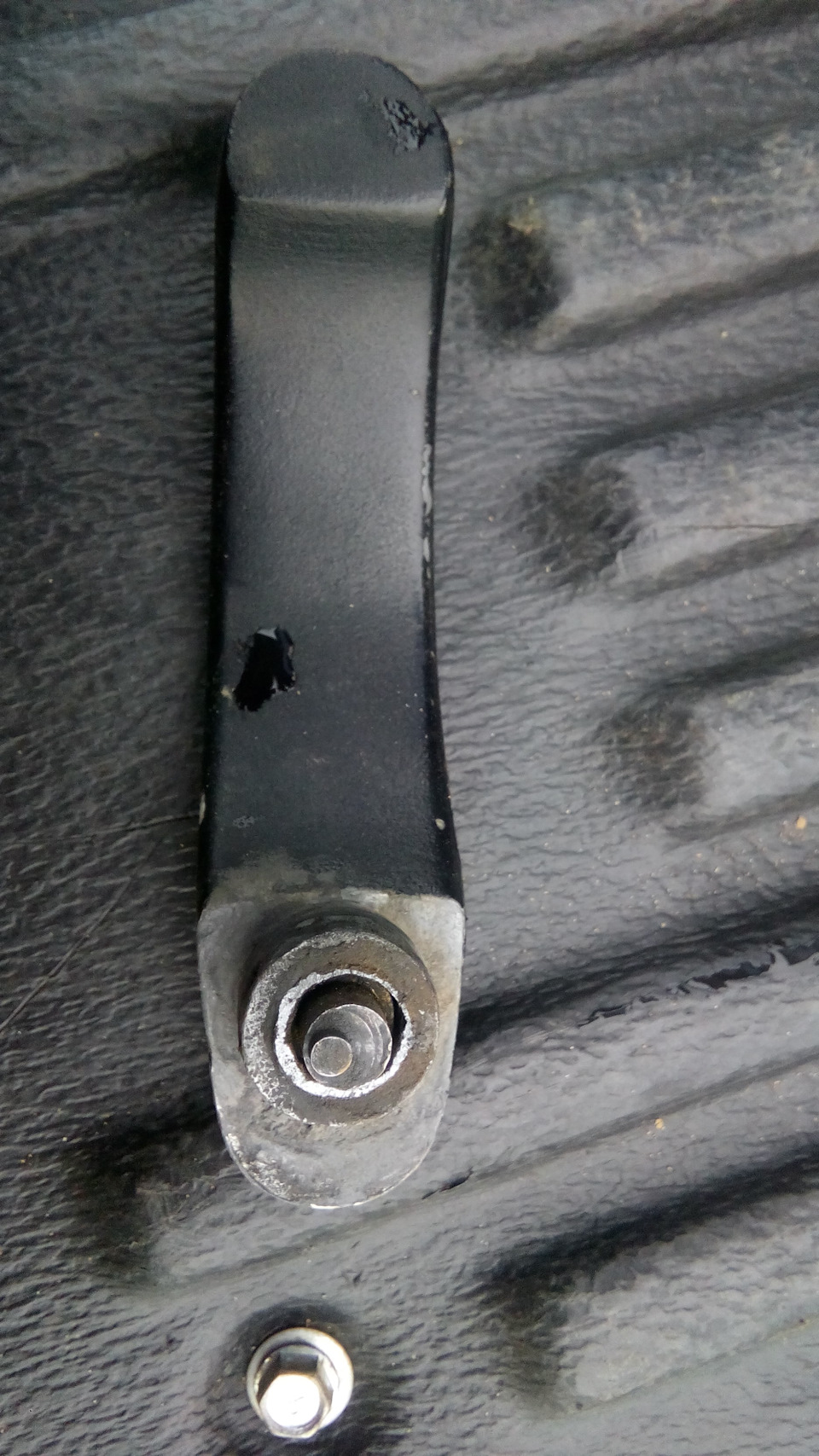

Снимаем стопорное кольцо и разбираем рукоятку.

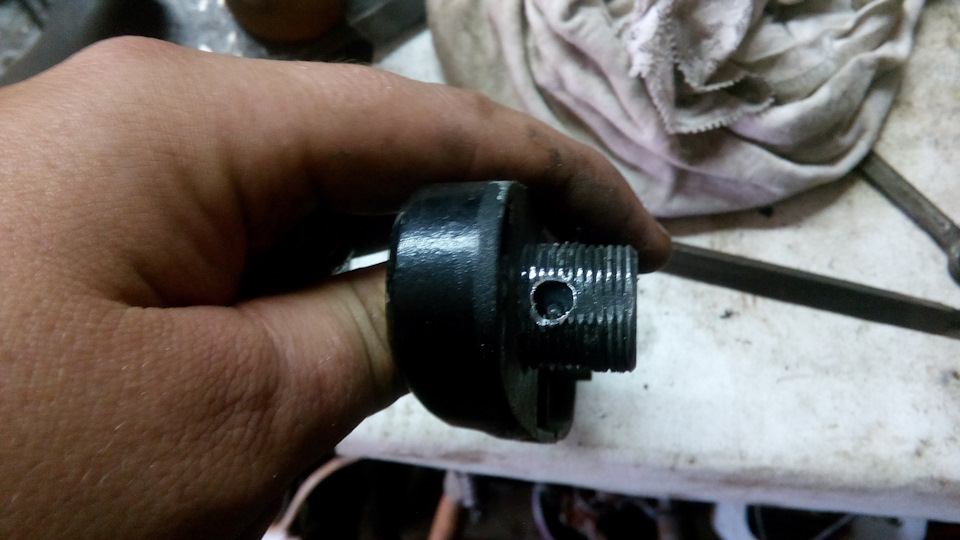

Болгаркой отрезаем квадратный выступ с тыльной стороны до нужной длинны. Я отрезал оставив выступ около 8мм. Далее рассверлил отверстие в квадрате и нарезал резьбу.
Для того чтоб рукоятка располагалась горизонтально (мне так больше нравится) просверлил новое отверстие под закрывающий шплинт
Высота проточки у УАЗовской рукоятки выше посадочного родной рукоятки, чтоб она не гуляла, делаем втулку 5мм. Я её сделал отрезав кусок шланга.
Заменил ручку с замком у заднего стекла/крышки кунга CARRYBOY S0.
За одну зиму пришел в негодность замок задней двери кунга CARRYBOY. Сначала сломалась шторка замка, потом туда начала забиваться грязь, замок стал плохо открываться. Возил всегда с собой баллончик для замков, доставал его из кунга через боковое окно. Но с каждым днем замок работал все хуже и хуже. Решел его поменять.
За оригинальную ручку просят 5 000 руб. Цена слишком большая для изделия такого качества. Какой смысл ее менять, если через пол года придется опять покупать новую. На Амарокфоруме нашел информацию, что подходит ручка заднего борта от GREAT WALL DEER, SAILOR, WINGLE, код: 8516700D81B1. Купил ее в Интернет-магазине за 1424.00 руб. Ручка хромированная, но сделана довольно «топорно».
При замене выяснилось, что фиксирующее отверстие у нее не совпадает. Городить «колхоз» не стал. Оставил старое основание, поставил только саму ручку с замком. Пришлось, правда, доработать ее напильником и наждачной шкуркой, почистить отверстие в основании, что бы свободно вращалась. Но в целом все получилось!
Плохо только, что теперь разные ключи от боковых и заднего окна.
Старую ручку буду пробовать разобрать и восстановить. После последнего ее открывания, ключ из нее больше не достается. Хорошо, что в комплекте их было три.
Ручка
К ручке двери кунга прилагается определенное усилие как при открытии, так и при закрытии. Поэтому эта деталь должна быть прочной и надёжной, не подвести в самый неподходящий момент, сломавшись или не давая открыть кунг. С 15 года кунги Avenger, а с 17 и EKO стали комплектоваться новыми ручками, которые имеют защиту от загрязнения. С тех пор не сломалась ни одна такая ручка. Они подходят и на большинство кунгов других марок.
Фото 1: заслонка в открытом положении
Фото 2: заслонка в закрытом положении
В отличие от других марок, ручки на Avenger и EKO имеют две точки крепления- через центральное отверстие, в которое вставляется весь механизм, и дополнительное, в которое вставляется шпилька. Таким образом основание ручки не разбалтывается в процессе эксплуатации. У кунгов других марок ручка крепится через одно отверстие и фиксируется через небольшое несквозное углубление в стекле
Фото 3. Это стекло Avenger. На стекле видны два отверстия под ручку.
Фото 4: механизм крепления ручки
Фото 4,5: видно, насколько ручка Avenger \ EKO выглядит массивнее. Такая рука надежнее, ей удобнее пользоваться:
Тема: Ручка замока родного кунга
Опции темы
Поиск по топику
Отображение
Ручка замка родного кунга
Доброе время суток!
Замок родного мицубишевского кунга сделана из дряного паршивого силумина.
Очень скоро механизм перестал работать. То есть штырёк, который вылезает при закрытии ключом просто напросто провернул тот участок силумина, куда он должен был упираться. Таким образом, кунг не закрывается.
Далее, сама ручка дверцы кунга крепится к дверце продеваясь в отверстие в стекле, где с другой стороны на неё накручивается гайка. Резьба, конечно, тоже из говносилумина. Очень скоро резьба раздрочилась.
Кто как решает эту проблему? Может можно поставить ручку от других кунгов?
Такая же хрень, только резьба целая. Раньше Флэш_би делал, устранял этот косяк. Но только хотел к нему обратиться, он написал, что больше этим не занимается.((
Думаю, возможно у официалов заказать отдельно ручку, но цену, наверное, задерут немалую
Вот целую тему нашёл
http://www.pickupclub.ru/forum/showthread.php?t=12762
Только участник, который вытачивал деталь для ручки перестал это делать и проблема вновь актуальна.
А «родной» кунг- это какой? Я брал у официалов кунг Road Ranger, была такая проблема
Ну я тебе про это и писал. Я родную ручку от кунга отломил когда закрывал дверь. Потом заказал у ОД, привезли 5 600 руб., теперь этот штырь проскальзывает. У старой механизм закрывания был получше(там был без штыря), но очень ослаблял саму ручку(где она и сломалась). Хотел в старое основание которое крепится к стеклу вставить ручку от новой, но и тут не получилось, надо углублять место куда сама ручка вставляется. Да и смысла нет, опять не на долго и провернет этот штырек силумин.
Уважаемый flesh_be может изготовите еще пару экземпляров?
Ну а за нами не заржавеет!
Доброе время суток!
Замок родного мицубишевского кунга сделана из дряного паршивого силумина.
Очень скоро механизм перестал работать. То есть штырёк, который вылезает при закрытии ключом просто напросто провернул тот участок силумина, куда он должен был упираться. Таким образом, кунг не закрывается.
Далее, сама ручка дверцы кунга крепится к дверце продеваясь в отверстие в стекле, где с другой стороны на неё накручивается гайка. Резьба, конечно, тоже из говносилумина. Очень скоро резьба раздрочилась.
Кто как решает эту проблему? Может можно поставить ручку от других кунгов?
Был на днях в магазине на внутренней стороне МКАД. между Коровинским и Дмитровским шоссе.Торгуют автодомами,вход с правого торца павильона,там ручки есть в продаже похожи на наши кунговские,ценник в районе полутора тыщ,может и подойдёт кому.
