Замена «концевиков» дверей, ламп освещения, бескаркасных щёток и установка уплотнителя капота Largus Cross

Добрый день, после замены ламп подсветки кнопок, вылезла следующая проблема — горел индикатор открытия двери (особенно при проезде через лежачие полицейские). Было принято решение заменить «концевики» дверей в круг (покупались с запасом, цена за штучку 320 рублей)

Помимо этого я доработал ответную часть на двери нано-технологической нашлёпкой из монетки 🙂 что в свою очередь слегка увеличила стоимость моего авто!

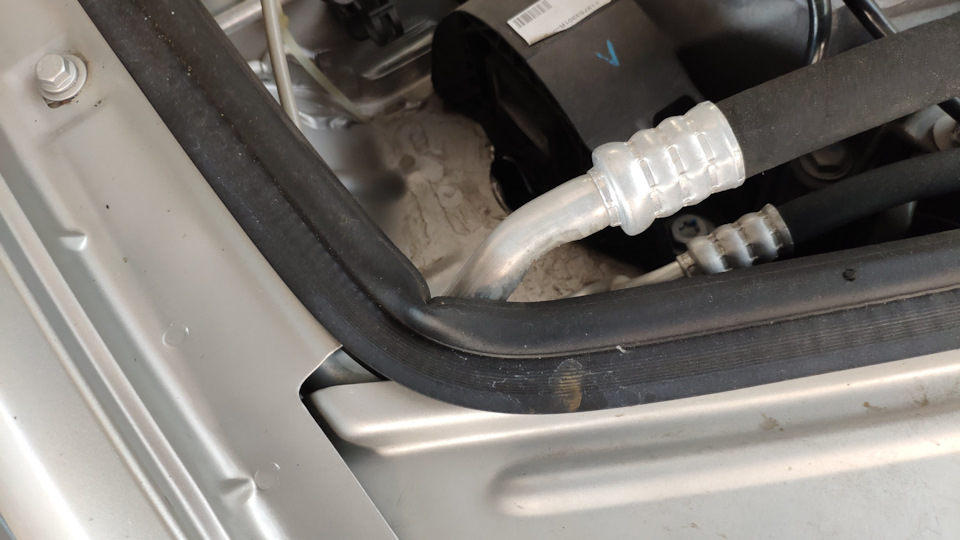

Был куплен и установлен комплект уплотнительных резинок в подкапотное пространство (благодаря чему двигатель остаётся сравнительно чистым)

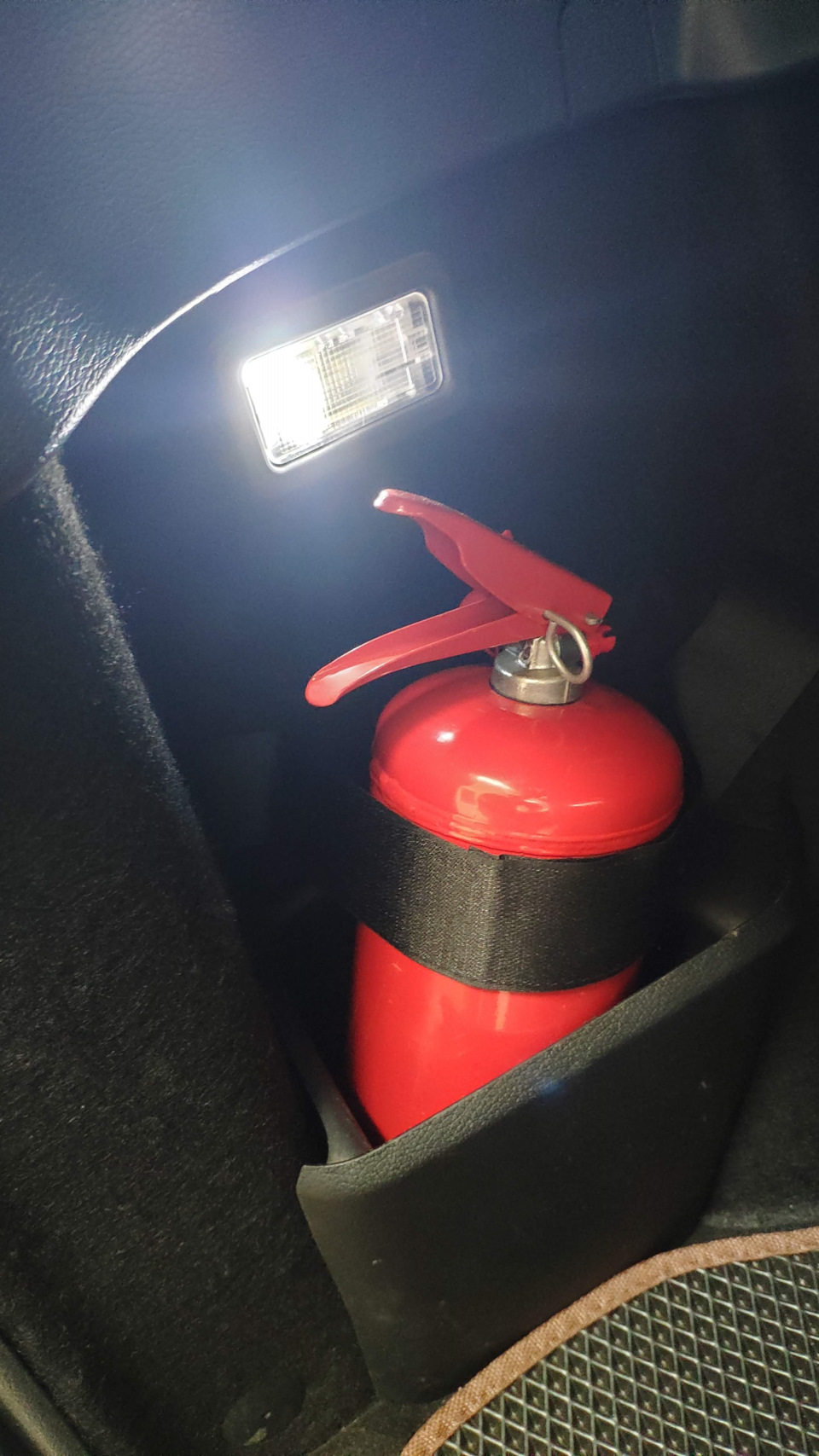

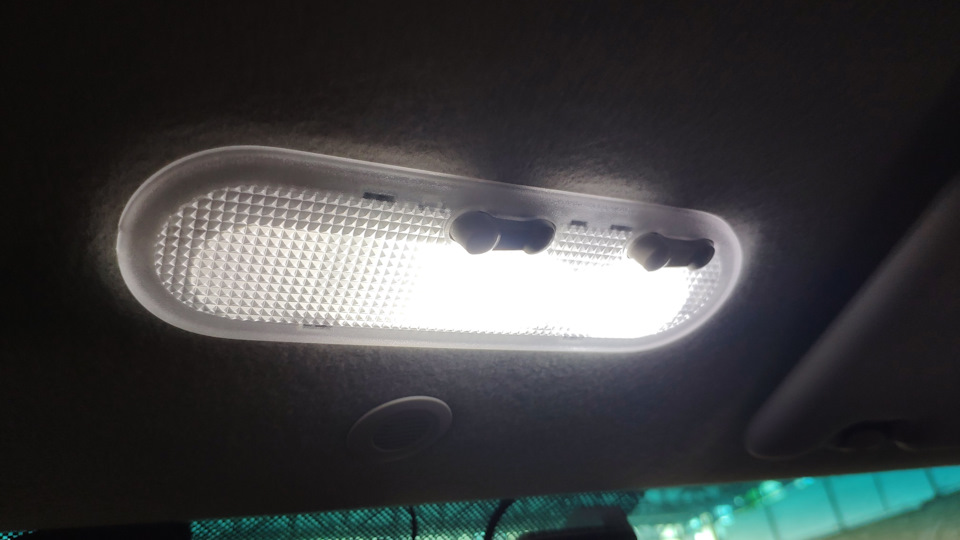

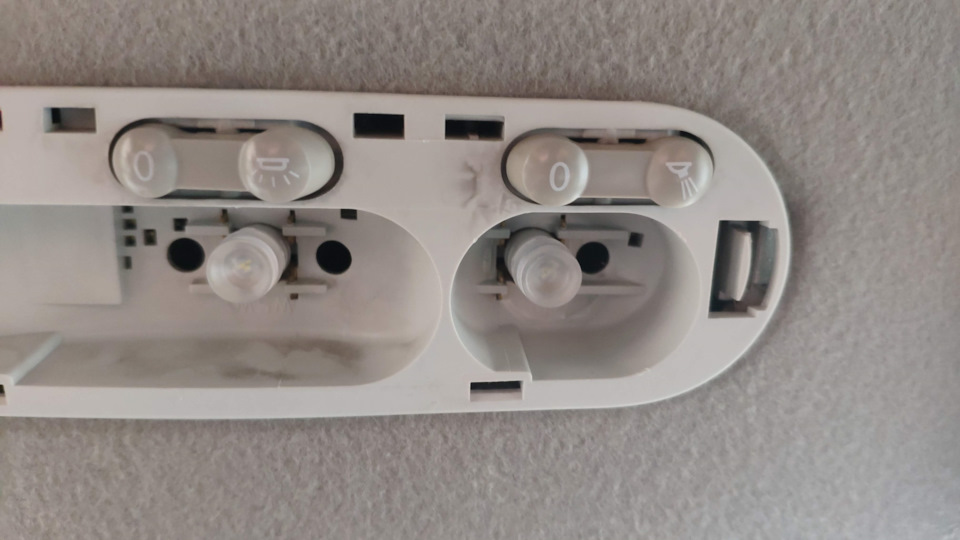

Заменены лампы подсветки салона с обычных «церковных свечей» на светодиодные (теперь перед включением я кричу «Глаза!»)

Бескаркасные щётки 500 мм (хотел поставить 650 мм и 550 мм но пришёл к выводу что взаимозаменяемость щёток важна и не зря на заводе устанавливают именно такой размер, а может просто пожадничали)

Источник

Ремонт концевика задних дверей в полевых условиях.

Добрый вечер, друзья

Еду я по трассе, и замечаю, что плафон освещения начинает жить своей жизнью. Свет то загорается, то гаснет (и передний и задний). Затем, в один момент, они начинает гореть и не гаснуть, и все это машина находится в движении. Проехал я тогда 1200км. На дороге было влажно, внутри салона окна потели. Я сначала подумал, что видимо высокая влажность и где-то с крыши вода капает и контакт замыкает.
Машина постояла ночь. Но проблема сохранилась. В итоге, однажды я закрыл машину и пошел по своим делам, свет не хотел гаснуть. Пройдя и еще раз закрыв все двери, свет в итоге погас.
Тогда я понял, что дело в каком то из 5-ти концевиков.
Утром следующего дня, когда я открыл заднюю дверь, то свет не загорелся.
Стало ясно, дело именно в этом концевике. Только слегка я потянул за резиновый колпачок на концевике, как тот сразу же развалился.

Дело было вечером. Сегодня. В 17:00.

Сейчас я нахожусь в городе Мончегорск, Мурманская область. Об этой поездке будет отдельный пост с фотографиями и рассказом о Кольском полуострове в зимний период.

До этого, чтобы свет не горел, я снимал предохранитель, но тогда не работал и свет в салоне и магнитола. Меня это не устраивало.

Когда вечером снял концевик, попробовал оживить старый. Погрел его, чтобы влага внутри испарилась, однако это не помогло.

Источник

Задние концевики

Отличие Нормы от Люкса еще в том, что нет задних концевиков. Свет в салоне не загорается при открытии задних дверей. Неудобство когда езжу с дочкой. Т.е. свою дверь открыл, вышел. Открыл заднюю, начал отстегивать ребёнка, как свет гаснет. Приноровился свою дверь не захлопывать до конца, но это не выход.
Еще весной прикупил задние концевики на Экзисте. Почему-то если делать поиск по «Ладе», то цена 200 руб, если по «Рено», то 100 руб. Но руки как-то не дошли.

Тут как-то по случаю прикупил на «Али» светодиоды типа «Орлиный глаз» для ДХО, но увидел эту тему у Vladimir1983 и загорелся сделать аналогичную подсветку зоны высадки по его схеме с диодами1N4007. Но опять не хватает этих задних концевиков.

Итак приступаем. Для этого необходимо прикупить:
1. Концевик двери боковой код: 7700427640 100 руб/ шт — 2 шт
2. Колодка выключателя заднего хода на КПП ВАЗ 2108 — 2 шт
3. Провода.

Подключаться решил параллельно концевику багажника. Для этого вытащил концевик. К нему подходят 2 провода серый и черный.

За водительским сиденьем, около стойки, в ногах пассажира проходит жгут. Разобрал войлочный пол, разодрал изоленту, нашел там серый и черный провода, прозвонил тестером. Они и есть. Если тестера нет, то в комментариях этой темы поясняют, что «В пучке два серых провода. Но если приглядеться, то на одном из них через каждые 7 мм нанесены еле заметные серебристые точки диаметром 1.5 миллиметра. Вот к этому с точками серебристыми и нужно подключать один конец концевиков ( этот сигнальный провод идёт от концевика багажника). Ну а второй провод обоих задних концевиков нужно подключать к кузову (минус, или т.н. «земля»)» Кстати, там же есть подробная инструкция как прокладывать провод.

Демонтировал заглушку из порогов, проволкой из этой темы продернул провод через пороги. В ногах пассажиров второго ряда есть специальный лючок овальной формы.

Провод от концевика правой задней двери протянул проволкой же под ковролином сидений.
Подключился параллельно концевику багажника черный к черному, серый к серому)). В этой теме есть интересные способы соединения проводов без пайки. Я для себя выделил два:

Замотал все изолентой и готово. Все работает как надо. Правда зону высадки в результате подключил к плафону.

Источник

Установка концевиков на ларгусе

Проверка и замена концевиков дверей на автомобилях Лада

Для повышения безопасности (чтобы водитель не начал движение с открытой дверью и для работы сигнализации) автомобили оборудованы датчиками открытых дверей (в народе «концевики» или «концевой выключатель»). Их неисправность заставляет неправильно работать плафон освещения в салоне и не дает поставить машину на охрану. Разбираемся, как проверить и при необходимости заменить концевики дверей.

Выключатель концевой Лада Ларгус, концевик двери

Если говорить простым языком, то концевик двери — это кнопка, при давлении на которую движущегося предмета происходит действие, целиком и полностью зависящее от исполнительного механизма.

Выключатель 7700427640 двери концевой предназначен для информирования об открытии или закрытии двери Лада Ларгус, путем замыкания или размыкания контактов.

Действие выключателя 7700427640 концевого Лада Ларгус заключается в том, что при открытых дверях на панели горит специальный символ.

К концевому выключателю двери Лада Ларгус обычно подключается система охраны автомобиля (системный блок). Данная конструкция позволяет максимально защитить зону двери и багажника автомобиля. Концевик крепится на поверхности двери, соединяется электрическими проводами.

В том случае, если при постановке на сигнализацию дверь не закрыта либо закрыта не полностью, то есть кнопка-концевик разомкнута, то «сигналка» обязательно известит Вас об этом.

Нередки случаи, когда не работает концевик двери. Тому может быть масса причин, в том числе запыление, засорение и грязь, окисление, или из-за попадания влаги внутрь в холодное время года он попросту замёрз. Вина в этом случае лежит только на владельце автомобиля, который из-за невнимательности вовремя не смог заметить нерабочие концевики дверей. Ведь контроль за их работой в каждой машине весьма нагляден и не заметить нерабочее состояние трудно.

Решение этой проблемы – герметичный пыльник, который полностью закрывает кнопку и не допускает в этот механизм пыль, грязь и влагу. Перед тем как начать устанавливать пыльник, нужно на его изнанке проколоть крестообразную насечку в месте крепления концевика. После этого нужно установить саморез в отверстие кнопки, затем надеть пыльник и ввести отвёртку через прокол, на кузове закрепить. Этот способ удивляет своей надёжностью, простотой и доступностью.

Другие артикулы товара и его аналогов в каталогах: 7700427640.

Как самостоятельно заменить концевик двери на автомобиле Лада Ларгус.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Замена

Чтобы снять концевики следует открыть двери, затем:

На некоторых моделях Лада (например, Лада Приора или Нива 4х4) концевики крепятся к кузову при помощи винта.

На Lada XRAY концевик находится в замке двери и меняется вместе с замком.

Установка производится в обратной последовательности.

Проверка проводки

Инструкция для автомобилей сборочной линии B0 (XRAY, Ларгус, Nissan Almera, Renault Duster, Sandero). Снимаем концевик и устанавливаем мультиметр в режим вольтметра. Измеряем напряжение на контактах колодки с проводами:

Устанавливаем мультиметр в режим омметра, один щуп подсоединяем к «массе» (кузову), а другой — к выводу колодки с черным проводом. Сопротивление должно быть близко к нулю. Если сопротивление большое и стремиться к бесконечности, вероятно место соединения провода с кузовом повреждено коррозией или поврежден провод (обработать соединение средством для защиты электрических контактов). Если так устранить неисправность не удалось, необходимо снять обшивку салона со стойки, найти и устранить неисправность.

Проверка концевика двери

Когда шток утоплен — контакты разомкнуты. В первую очередь проверяем исправность датчиков, открывая поочередно все двери автомобиля.

Проверка при помощи мультиметра. Подсоединяем к выводам концевика мультиметр в режиме омметра и проверяем замыкание контактов датчика (контакты должны быть замкнуты, сопротивление близко к нулю). Нажимаем на шток датчика и проверяем измерения (контакты должны быть разомкнуты — сопротивление стремиться к бесконечности).

Напомним, в некоторых случаях (например, в холодное время года) концевики могут работать с перебоями. Для Лада Веста, Гранта и Калина 2 можно воспользоваться этим решением, а для Приоры этим.

Выключатель концевой (концевик двери) на ВАЗ Ларгус

Уважаемые покупатели, во избежание ошибок при отправке выключателя 7700427640 концевого, в строке «Комментарий» указывайте, модель вашего автомобиля, год выпуска.

Другие артикулы товара и его аналогов в каталогах: 7700427640.

ПЛада Ларгус 4601, RENAULTLogan.

Как самостоятельно заменить концевик двери на автомобиле Лада Ларгус.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Установка задних концевиков дверей на Lada Largus

Концевики задних дверей предусмотрены не на всех комплектациях Lada Largus. Установка задних концевиков позволит работать плафону освещения салона при высадке/посадке задних пассажиров, а также позволит использовать охранную сигнализацию.

Подключение задних концевиков можно выполнить:

Рассмотрим подробно вторую схему подключения

. Почему лучше подключать параллельно концевику багажника? Потому что з адний концевик багажника подключен к 30 контакту блока коммутации, именно туда в штатной схеме подключаются задние концевики.

Цвета проводов могут различаться в зависимости от комплектации автомобиля. Поэтому поступаем следующим образом

Концевики задних дверей лада ларгус

При заказе товаров, помеченных значком «Доставка бесплатно»

, и выборе способа оплаты «100% предоплата», осуществляет бесплатную доставку по городам ЮФО, до терминалов ТК КИТ, Байкал-Сервис (для автобоксов, багажных систем, креплений и аксессуаров) или до ПВЗ курьерской службы СДЕК (кроме автобоксов), если они имеют свой филиал в городе получения.

Список городов, участвующих в акции:

Анапа,Адлер, Армавир, Астрахань, Волжский, Волгоград, Волгодонск, Геленджик, Ейск,Кропоткин, Майкоп, Кисловодск, Каменск-Шахтинский, Пятигорск, Ростов-на-Дону, Сочи, Ставрополь,Туапсе, Таганрог, Элиста, и др.

О возможности бесплатной доставки заказа уточнить можно у менеджеров интернет-магазина JABIKI.RU

Под термином «Бесплатная доставка»

подразумевается
стандартная отправка
груза силами перевозчика (транспортной компании), без услуг страхования и дополнительной упаковки.

По желанию покупателя, наш представитель закажет или перевозчику, стоимость дополнительных услуг оплачивается покупателем, посредством прибавления цены услуги к общей стоимости заказа.

Отличие Нормы от Люкса еще в том, что нет задних концевиков. Свет в салоне не загорается при открытии задних дверей. Неудобство когда езжу с дочкой. Т.е. свою дверь открыл, вышел. Открыл заднюю, начал отстегивать ребёнка, как свет гаснет. Приноровился свою дверь не захлопывать до конца, но это не выход. Еще весной прикупил задние концевики на Экзисте. Почему-то если делать поиск по «Ладе», то цена 200 руб, если по «Рено», то 100 руб. Но руки как-то не дошли.

Итак приступаем. Для этого необходимо прикупить: 1. Концевик двери боковой код: 7700427640 100 руб/ шт — 2 шт 2. Колодка выключателя заднего хода на КПП ВАЗ 2108 — 2 шт 3. Провода.

Значки комбинации приборов Лада Ларгус

1 — Индикатор ABS.Загорается при запуске двигателя и гаснет.Загорается, когда возникают проблемы с антиблокировочной тормозной системой.

2 — Передняя подушка безопасности. Загорается при возникшей неисправности,следует обратиться к специалистам.

3 — Напоминание о ремне безопасности.Загорается при запуске двигателя и горит, если вы не пристегнуты ремнем безопасности.

4 — Сигнальная лампа отключения подушки безопасности переднего пассажира

5 — Обогрев заднего стекла. Загорается при включении обогрева заднего стекла.

6 — Ближний свет. Загорается при включении режима ближнего света.

7 — Дальний свет. Загорается при включении режима дальнего света.

8 — Заднии противотуманные фонари.Загорается при включения задних противотуманных фонарей.

9 — Противотуманные фары. Загорается при включении противотуманных фар.

10 — Обозначение электроусилитель. Загорается при проблемах или отключении электроусилителя.

11 — Сигнальная лампа незакрытой(ых) двери(ей).

9.Сигнальная лампа включения стояночного тормоза и сигнальная лампа неисправности тормозной системы.

10.Индикатор «CHECK ENGINE» — проверь двигатель.Загорается при неисправности в системе управления двигателем. Следует обратиться к специалистам.

Установка сигнализации на Ларгус своими руками

Безусловно, вопросы безопасности транспортных средств волнуют сегодня каждого первого автовладельца. К сожалению, они всегда подвергаются определённым рискам независимо от местоположения, марки или стоимости. Существенно повысить уровень безопасности поможет установка сигнализации на Ларгус своими руками.

Установка сигнализации значительно снижает вероятность угона вашего транспортного средства

Если идёт речь об этом представителе отечественного автопрома, то такую процедуру можно выполнить самостоятельно даже без посещения сервисного центра. Таким образом, владелец машины получает возможность сэкономить денежные средства, удовольствие от результатов собственной работы и повышает самооценку. Однако этот процесс потребует определённых знаний и тщательной подготовки.

Проблема выбора нужного устройства

Прежде чем приступать к собственно монтажу новой сигнализации, её нужно сначала выбрать. Сегодня это несколько проблематично, поскольку имеющийся ассортимент товаров просто «бьёт все рекорды». Если учитывать то обстоятельство, что вся продукция создавалась с целью защиты автомобиля, то для повышения конкурентоспособности на соответствующем рынке она будет отличаться своим охранным уровнем, фирмой-производителем и ценой за комплект.

Когда невооружённым глазом заметен разброс цен, то владельцу Лады Ларгус стоит задуматься, насколько она дорога и какая степень защиты будет наиболее приемлемой. Ведь существует не только сама сигнализации, но и целые противоугонные комплексы, в которые она и входит. Кроме того, определённые виды устройств не всегда подходят для Лады Ларгус, в особенности те, которые можно установить своими руками.

Как правило, все противоугонные системы оснащены стандартным набором устройств, в которые входит сама сигнализация, иммобилайзер и электронный замок капота.

Виды сигнализаций

Как известно, все транспортные средства, в том числе Лада Ларгус, укомплектованы стандартными средствами, предотвращающими их кражу — замками дверей и зажигания. Однако сегодня можно вооружиться и более продвинутым средствами, среди которых особой популярностью пользуются варианты:

Проблема выбора нужного устройства

Виды сигнализаций

Их эффективность и принцип действия между собой очень часто отличается. Есть устройства, которые чувствительны даже к малейшему дуновению ветра, а есть такие, что не почувствуют толчка ногой мимо проходящего человека

Здесь очень важно обращать внимание на стойкость канала связи между приёмником и брелоком

Бесконтактный датчик открытия капота, для сигнализации

Опубликовано: 1966 дней назад (2 января 2015)

Бортовой журнал: Что я доделал в своём Ларгусе

Рубрика: Без рубрики

Редактировалось: 2 раза — последний 9 января 2015

После продолжительных мучений, в фирме где ставили сигнализацию кнопка открытия капота регулярно после мойки и езды под дождем при постановке на сигнализацию показывало что капот открыт, через 10-15 минут волшебным образом капот закрывался, После анализа происходящего понял что замена кнопки не поможет так он стоит слишком близко к фаре в нажатом положении, тогда пришла мысль сделать бесконтактный датчик. Взял вот такой вот переключающий геркон
