Шпаргалка Revit: как настраивать отображение модели

Базовые правила организации файла и рабочего процесса

Анна Квятковская, Анна Саморукова

Время чтения: 7 мин

Шпаргалки об азах работы в Revit помогут пользователям со стажем освежить знания, а новичкам — узнать про основы грамотного моделирования. Этот выпуск о том, как настроить видимость и графику в модели.

Скачайте, распечатайте и положите на видное место!

Создавать стили линий

В Revit можно создать линии с новыми стилями в дополнение к стандартным, задав толщину, цвет и образец линии:

eng.: Manage → Additional Settings → Line Styles.
рус.: Управление → Дополнительные параметры → Стили линий.

Изменения ранее созданных линий влияют на все виды в проекте.

Настраивать вес линий

Изменение толщины линий при помощи инструмента Visibility / Graphics или создание нового стиля линии в Line Styles основано на индексе толщины от 1 до 16 пунктов.

Каждому из индексов можно присвоить разную толщину в зависимости от масштаба: так в разных масштабах толщина линий будет отображаться корректно, и линии не будут выглядеть ни слишком тонкими, ни слишком жирными.

eng.: Manage → Additional Settings → Line Weights.
рус.: Управление → Дополнительные параметры → Вес линий.

Изменения влияют на толщину линий во всём проекте.

Настраивать толщину линий

В Revit по умолчанию включен режим Thin Line / «Тонкие линии»: в нём на всех видах линии отображаются тонкими. Это удобно для работы с цифровым пространством: видны все пересечения и линии привязки.

Отключить этот режим и видеть толщины линий так, как они будут выглядеть на печати корректно:

eng.: View → Graphics → Thin Lines.
рус.: Вид → Графика → Тонкие линии.

Другой путь — использовать комбинацию клавиш TL или переключить режим через панель быстрого доступа.

Создавать новые образцы линий

В Revit можно создать новые образцы линий или отредактировать уже существующие — настроить длину штрихов и расстояние между ними, а затем сохранить новый образец линии:

eng.: Manage → Additional Settings → Line Pattern → New / Edit.
рус.: Управление → Дополнительные параметры → Образцы линий → Создать / Изменить.

Созданные образцы затем можно использовать при создании линий с новыми стилями:

eng.: Manage → Additional Settings → Line Styles → Колонка Line Pattern.
рус.: Управление → Дополнительные параметры → Стили линий → Колонка «Образец линий».

Поворачивать текстуры

Ориентацию текстуры и штриховки в Revit можно изменить. Это может понадобиться, если элемент модели повернут или имеет скошенный угол, и текстура или штриховка должна быть ему параллельна, а также если одна и та же текстура присвоена вертикальным и горизонтальным плоскостям.

Чтобы команда сработала, н еобходимо правильно настроить материал — недостаточно только присвоить объекту текстуру, нужно задать объекту штриховку:

eng.: Manage → Materials → Material Browser → Выбрать нужный материал → Graphics → Surface pattern → Foreground → Pattern → Pattern Type → Model → задать образец штриховки, соответствующий материалу.

рус.: Управление → Материалы → Диспетчер материалов → Выбрать нужный материал → Графика → Штриховка поверхности → Передний план → Образец → Тип штриховки → Моделирующий → задать образец штриховки, соответствующий материалу.

После этого изменить неправильную ориентацию текстуры на стене или на полу можно с помощью инструмента Rotate:

eng.: Visual Style → Hidden lines → переключая клавишу Tab, выбрать линию штриховки с нужным направлением → Rotate → развернуть текстуру под нужным углом.

рус.: Панель управления видами → Визуальный стиль → Скрытые линии → переключая клавишу Tab, выбрать линию штриховки с нужным направлением → Изменить → Повернуть → развернуть текстуру под нужным углом.

Настраивать видимость и графику

Видимость и графическое отображение настраиваются для каждого семейства целиком — для категорий модели (то есть 3D-отображений семейств) и аннотаций (2D-отображений):

eng.: View → Graphics → Visibility/Graphics→ кликнуть Override на необходимой категории.
рус.: Вид → Графика → Видимость/графика → кликнуть «Переопределить» на необходимой категории.

Важно помнить, что выбранные параметры применяются только для одного вида. Чтобы распространить их на другие виды, необходимо создать шаблон:

eng.: View → Graphics → View Templates → Create Template from Current View → Name → ввести имя шаблона.
рус.: Вид → Графика → Шаблоны видов → Создать шаблон на основе текущего вида → Имя → ввести имя шаблона.

Чтобы применить графику шаблона к другим видам, необходимо перейти на нужный вид:

eng.: View → Graphics → View Templates → Apply Template Properties to Current View → выбрать нужный шаблон.
рус.: Вид → Графика → Шаблоны видов → Применить свойства шаблона к текущему виду → выбрать нужный шаблон.

Источник

Revit

Не удалось извлечь оглавление

Линия привязки стены

Свойство стены «Линия привязки» указывает вертикальную плоскость, которая определяет положение стены относительно траектории, изображенной в области рисования путем построения эскиза или другим способом.

При компоновке соединяющихся многослойных стен можно размещать их в точном соответствии с положением слоя конкретного материала, например, бетонных строительных блоков.

Независимо от типа стены на панели параметров (до размещения стены) или на палитре свойств (до или после ее размещения) можно выбрать одну из следующих плоскостей:

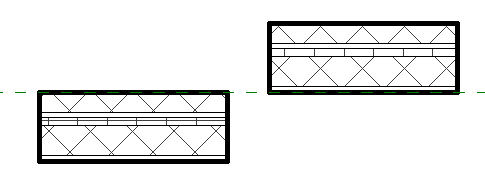

В следующем примере для свойства «Линия привязки» задано значение «Чистовая поверхность: Наружная», курсор наведен на штриховую опорную линию и стена прорисовывается слева направо.

Если изменить значение свойства «Линия привязки» на «Чистовой поверхности: Внутренняя» и нарисовать в том же направлении другой сегмент вдоль опорной линии, новый сегмент размещается над опорной линией.

При выборе одного сегмента стены линия его привязки обозначается точками синего цвета (элементы управления «Перетаскивание конца стены»).

Если после размещения стены изменить конструкцию, заданную для стен данного типа, или назначить стене другой тип, положение линии ее привязки остается неизменным. Изменение значение свойства «Привязка» для существующей стены не влияет на положение стены. Однако, если с помощью клавиши пробела или экранных элементов управления , позволяющих поворачивать стену, изменить ориентацию стены, поменяв местами ее внутреннюю и наружную стороны, линия привязки служит осью, вокруг которой поворачивается стена. Изменение ориентации после задания нового значения свойства «Привязка» может привести к изменению положения стены.

Обратите внимание на то, что положение синих точек не изменяется до тех пор, пока выбор стены не будет отменен и она не будет выбрана снова.

Источник

Revit

Не удалось извлечь оглавление

Выбор цепей стен или линий

Если несколько элементов (таких как стены или линии) соединены в непрерывную цепь, можно выбрать всю цепь. В цепь могут входить элементы различных типов.

Выбор цепи стен или линий

Остальные элементы цепи будут выделены автоматически. Revit

Ниже приведены примеры цепей, которые можно выбрать.

Четыре примыкающие стены

Четыре примыкающие линии разделения зон

Примыкающие стены и линии разделения зон

Если к стене в ее конечной точке примыкает несколько стен, цепь продолжается по той стене, которая отклоняется от текущей на меньший угол. Кроме того, учитывается положение курсора в момент выбора цепи. Цепи могут продолжаться и по стенам, которые не являются явно примыкающими, но в геометрическом смысле соединены в конечных точках. См. раздел Присоединение стен к срединным торцам.

На иллюстрации видно, что в местах примыкания отдельных стен высветились ручки. Если перетащить любую из этих ручек, местоположение примыкания изменится, но стены останутся соединенными. См. раздел Редактирование выбранной цепи.

Источник

Revit

Не удалось извлечь оглавление

Линия привязки стены

Свойство стены «Линия привязки» указывает вертикальную плоскость, которая определяет положение стены относительно траектории, изображенной в области рисования путем построения эскиза или другим способом.

При компоновке соединяющихся многослойных стен можно размещать их в точном соответствии с положением слоя конкретного материала, например, бетонных строительных блоков.

Независимо от типа стены на панели параметров (до размещения стены) или на палитре свойств (до или после ее размещения) можно выбрать одну из следующих плоскостей:

В следующем примере для свойства «Линия привязки» задано значение «Чистовая поверхность: Наружная», курсор наведен на штриховую опорную линию и стена прорисовывается слева направо.

Если изменить значение свойства «Привязка» на «Чистовая поверхность: Внутренняя» и нарисовать в том же направлении другой сегмент вдоль опорной линии, новый сегмент размещается над опорной линией.

При выборе одного сегмента стены линия его привязки обозначается точками синего цвета (элементы управления «Перетаскивание конца стены»).

Если после размещения стены изменить конструкцию, заданную для стен данного типа, или назначить стене другой тип, положение линии ее привязки остается неизменным. Изменение значение свойства «Привязка» для существующей стены не влияет на положение стены. Однако, если с помощью клавиши пробела или экранных элементов управления , позволяющих поворачивать стену, изменить ориентацию стены, поменяв местами ее внутреннюю и наружную стороны, линия привязки служит осью, вокруг которой поворачивается стена. Изменение ориентации после задания нового значения свойства «Привязка» может привести к изменению положения стены.

Обратите внимание на то, что положение синих точек не изменяется до тех пор, пока выбор стены не будет отменен и она не будет выбрана снова.

Источник

Revit

Не удалось извлечь оглавление

Линия привязки стены

Свойство стены «Линия привязки» указывает вертикальную плоскость, которая определяет положение стены относительно траектории, изображенной в области рисования путем построения эскиза или другим способом.

При компоновке соединяющихся многослойных стен можно размещать их в точном соответствии с положением слоя конкретного материала, например, бетонных строительных блоков.

Независимо от типа стены на панели параметров (до размещения стены) или на палитре свойств (до или после ее размещения) можно выбрать одну из следующих плоскостей:

В следующем примере для свойства «Линия привязки» задано значение «Чистовая поверхность: Наружная», курсор наведен на штриховую опорную линию и стена прорисовывается слева направо.

Если изменить значение свойства «Линия привязки» на «Чистовой поверхности: Внутренняя» и нарисовать в том же направлении другой сегмент вдоль опорной линии, новый сегмент размещается над опорной линией.

При выборе одного сегмента стены линия его привязки обозначается точками синего цвета (элементы управления «Перетаскивание конца стены»).

Если после размещения стены изменить конструкцию, заданную для стен данного типа, или назначить стене другой тип, положение линии ее привязки остается неизменным. Изменение значение свойства «Привязка» для существующей стены не влияет на положение стены. Однако, если с помощью клавиши пробела или экранных элементов управления , позволяющих поворачивать стену, изменить ориентацию стены, поменяв местами ее внутреннюю и наружную стороны, линия привязки служит осью, вокруг которой поворачивается стена. Изменение ориентации после задания нового значения свойства «Привязка» может привести к изменению положения стены.

Обратите внимание на то, что положение синих точек не изменяется до тех пор, пока выбор стены не будет отменен и она не будет выбрана снова.
