Экспликация полов в Revit

В данной статье мы с вами получим экспликацию полов на основе настроенных ключевых спецификаций в шаблоне ADSK.

Для начала необходимо воспользоваться ключевой спецификацией: «В_Полы-помещения-01_Стили полов_Ключевая»

В данной спецификации настраиваются типы отделки пола. (Рис.1)

Схема пола можно подгрузить в данное поле как картинку, а можно создать схему пола легендой.

После того, как все стили полов были созданы, данные элементов пола настроены, можно переходить к следующей ключевой спецификации (В_Полы-помещения-02_Заполнение типа пола), в которой для каждого помещения назначаются типы отделки пола. (Рис.2)

Теперь можно переходить в основную спецификацию (О_АР_Экспликация полов).

В случае, если у нас есть схема пола, то она отобразится сразу. Если ее нет, и мы делаем с помощью легенды, то следует перетащить нашу спецификацию и схемы из легенды на лист.

Данная спецификация составлена на основе спецификации по помещениям.

Зайдем в настройки полей данной спецификации и заменим параметр «Номер помещения (полы)» на параметр номер.

Теперь, чтобы заполнить поле «Номер помещения» автоматически, необходимо сделать копию спецификации «О_АР_Экспликация полов» по количеству типов отделки пола.

В скопированной спецификации укажем сортировку по параметру «Номер».

В поле «Фильтр» укажем для параметра «Тип отделки пола» равно 1. (Рис.4)

Для удобства отцентруем столбец с номерами помещений.

Во вкладке «Вид» уберем все линии, заголовки и названия.

Далее скроем все столбцы, кроме «Номера помещений». То же самое делаем для других типов отделки. После этого полученные спецификации можно перенести на лист.

Источник

Revit. Раскладка плитки в интерьерах

В данной статье рассмотрим, как можно создать сложную раскладку шестиугольной плитки и посчитать ее количество в штуках.

Для начала разметим пол с помощью линий детализации. Наметим границу между инженерной доской и шестиугольной плиткой.
В данный момент каждая отдельная плиточка создана линиями детализации, которые объединены в группу.

Плитку будем создавать из перекрытия. На каждый вид керамической плитки необходимо создать свой типоразмер.

Для создания одной плитки активируем инструмент перекрытие, выбираем необходимый типоразмер и обводим эскиз плитки по линиям детализации.

После того как одна плитка создана, можно ее скопировать в нужном количестве в необходимые места.

Для штучного материала следует создать отдельную спецификацию. Можно вынести в спецификацию следующие параметры:
маркировка типоразмера, изображение, описание, площадь, группа модели, стоимость, расчётный параметр Итого (руб), комментарий к типоразмеру, число.

В спецификации нужно отфильтровать именно штучный материал. Можно, например, в параметре типоразмера плитки Комментарий к типоразмеру задать – штучный материал.

На вкладке Фильтр, выбираем Комментарий к типоразмеру – равно – штучный материал.

Возле стен и дверных проемов всегда будет не целая плитка, в таких местах необходимо редактировать границу эскиза плитки.

Мы рассмотрели вариант создания сложной раскладки плитки и посчитали ее в штуках.

Источник

Раскладка плитки и паркета в Revit. Создание пола в Revit

Для просмотра онлайн кликните на видео ⤵

Ч.1 Плитка на основе грани в Revit | Раскладка плиткиПодробнее

Раскладка ламината RevitПодробнее

Как создать штриховку для Revit? Создаем паркет елочка.Подробнее

Раскладка плитки и спецификация в Revit. Часть 1Подробнее

Плинтус и полы. Семейства в RevitПодробнее

Моделирование и формирование экспликаций полов в RevitПодробнее

Отделка пола в Autodesk Revit с помощью плагина Room FinishingПодробнее

Варианты раскладки плитки в RevitПодробнее

Раскладка плитки в RevitПодробнее

Экспликация полов в Revit по ГОСТ автоматическиПодробнее

Уроки Revit | Плитка с помощью витражаПодробнее

Как создать экспликацию полов в Revit. Площади полов в RevitПодробнее

Как создать плитку в Revit с подрезкой | Семейства revitПодробнее

Как создать арочное окно в RevitПодробнее

Раскладка кафельной плитки. Вариант 2. Часть 1.Подробнее

Урок № 20 часть 1 Пол ламинат. Семейства в AUTODESK REVITПодробнее

Источник

Раскладка плитки и спецификация в Revit. Часть 1

KOMMENTARE • 26

Я с переводами в упаковки замучился)

Хорошее видео, жаль автор забил на канал

@Artem Schastie Благодарю!

Александр Вовнянко с нетерпением буду ждать. Сил и успехов в ваших начинаниях

Каюсь, грешен!) К сентябрю планирую новый контент и не только по Ревиту. Информации накопилось море, так что буду делиться

Оень полезный материал. Спасибо!

Спасибо за понятный подробный урок! а как сделать раскладку «кирпичик»? со смещением некоторых плиток в сторону?

И Вам спасибо за комментарии! Урок уже порядком подустарел, готовлю сейчас обновленный материал, будет там и смещение типа «кирпичик»

мне понравилось : «не спрашивайте почему, логики здесь нет» ))))))) представляю сколько боли в этих словах)) автору спасибо большое!

а в шахматном порядке как сделать?

где вторую часть можно увидеть?

Александр, спасибо! Полезный материал! Интересно, а вот как в Revit лучше реализовать шестиугольную плитку?

Александр, спасибо за оперативный ответ! Про рукопашную раскладку догадывался, а вот как сделать адаптивную панель пока не знаю. Так что будет интересно посмотреть вторую часть!)

Благодарю! По поводу шестиугольной плитки. можно сделать адаптивную панель для витража но я предпочитаю подобные вещи раскладывать врукопашную, т.е. делаем обычное типовое семейство на основе грани и раскладываем по стене. Про шестиугольники будет вторая часть этого урока, но пока руки не доходят записать))

Александр, спасибо за урок. Пригодилось. Но есть один нюанс: мне нужно, что бы все панели отображались в спецификации и на развёртках по высоте и ширине, я даже марку специальную сделал, но так отображаются только прямоугольные панели. Г-образные панели в спецификации идут общей площадью и марка с высотой и шириной не отображается. Как это можно забороть?

Понял. Да, есть такая проблема. К сожалению Ревит ни в какую не хочет считывать размеры подрезанных панелей. Как побороть сие недоразумение пока способа не нашел, как только найду, обязательно сделаю дополнение к уроку

Марку делал как у вас в уроке, Только добавил параметр высоты и ширины панели. В прямоугольный деталях отображается обозначение типоразмера, ширина и высота, а в Г-образных панелях только обозначение типоразмера.

Михаил, а как делали марку и как она вообще должна выглядеть не совсем понял? В ней должны отображаться только габариты, или Вы хотите чтоб там и размеры подрезки отображались?

Спасибо за урок! Вы более понятнее рассказываете чем другие.

Класс, спасибо большое. Я помню делал по другому, ну там тоже самое, подход похожий, но спецификацию уже составить было невозможно. Я ревит изучал чтобы дома строить, а нужен он мне чтобы делать планировки, и тут начинаются проблемы) Всё-таки архикад нужен для таких штук, хотя и ревит работает, просто с особенностями.

Источник

Revit

Не удалось извлечь оглавление

Редактирование формы полов и крыш

Инструменты редактирования формы позволяют выполнять операции с поверхностью плоских перекрытий или крыш (без уклона) путем определения верхних и нижних точек для стока.

Определив высоту этих положений, можно разбить поверхность на подобласти и задать отдельное значение уклона для каждой из них.

Примеры изменения формы

С помощью инструментов редактирования формы можно указать уклон перекрытия постоянной толщины или верхней поверхности перекрытия, содержащего слой переменной толщины, для построения следующих моделей.

Для активизации инструментов редактирования формы необходимо выполнение следующих условий.

Выберите вкладку «Изменение перекрытий» панель «Редактирование формы» для доступа к следующим инструментам редактирования формы:

Важные замечания

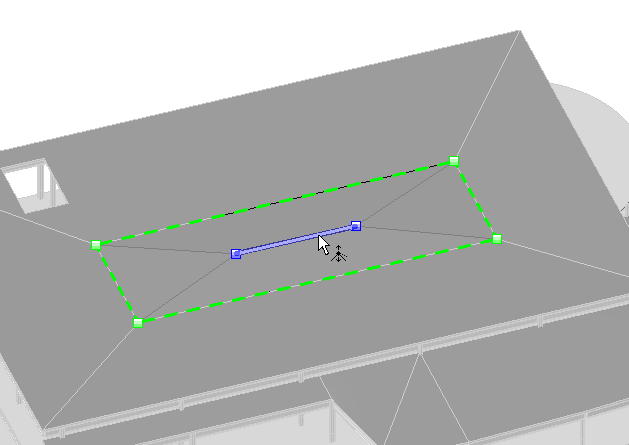

Автоматическое создание линий разделения. В некоторых случаях для сохранения точности геометрии перекрытия или крыши автоматически создаются линии разделения. Автоматически созданные линии разделения удаляются после прекращения действия условия, которое привело к их созданию. Например, когда четыре вершины, не лежавшие в одной плоскости, становятся принадлежащими одной плоскости, или при создании линии разделения вручную. Линии разделения вычерчиваются с использованием подкатегории элемента «Внутренние кромки».
