Детектор скрытой проводки. Рентген для стен
При капитальном ремонте помещений с изменением схемы электропроводки, а также при прокладке дополнительных сильно- и слаботочных линий в стене необходим специальный прибор — детектор скрытой проводки. Он может оказаться полезным и в других ситуациях, например, для нахождения перегоревшей лампочки в ёлочной электрогирлянде, либо при обнаружении места разрыва электросети.
Принцип действия прибора
Детекторы металла и скрытой проводки могут использовать:
При электростатическом способе обнаружения проводников происходит следующее. Линия переменного тока, находящаяся под напряжением, формирует поле, притягивающее к себе намагниченные частицы. Если расстояние до источника сравнительно невелико (до 30…50 мм), то при отсутствии внешних помех и экранов (им может служить даже стена с повышенной влажностью), то издаваемый сигнал легко улавливается и фиксируется любым удобным для пользователя способом.
Надёжность срабатывания такого детектора скрытой проводки будет определяться мощностью нагрузки на сеть, которая, судя по отзывам пользователей, должна быть не ниже 1000 Вт, а также наличием в стенах стальных закладных конструкций (за исключением нержавеющих). Впрочем, при наличии строительного плана дома или квартиры такие детали распознаются легко.
В отличие от предыдущего метода, электромагнитное поле создаётся даже при отсутствии внешней нагрузки, ибо помех в этом случае нет. Чувствительность такого металлодетектора увеличивается с ростом напряжённости поля (оно будет всегда, если не отключён ввод электричества в квартиру). Способ подойдёт для обнаружения скрытой проводки в деревянных зданиях, но нецелесообразен для железобетонных стен.
Магнитный способ наименее надёжен, поскольку с определённостью реагирует и на забытую строителями скобу в стене, и на ввёрнутый туда саморез.
Возможен вариант, когда могут быть реализованы все вышеперечисленные возможности. Такие комбинированные приборы называются мультидетекторами, и используются преимущественно профессионалами. Наиболее популярны импортные мультидетекторы от торговых марок Bosch, Mastech, отечественные Дятел и пр.
Если мультидетекторы изготовить своими руками возможно лишь подготовленным радиолюбителям, то более простые конструкции вполне доступно собрать и самостоятельно.
Как найти проводку в стене без прибора?
Здесь рассмотрим два метода индикации скрытой проводки, для которых вовсе не требуется наличие какой-либо дополнительной техники, кроме повсеместно распространённых гаджетов и простейших приспособлений из арсенала домашнего электрика.
В первом случае понадобится смартфон, в функциях которого имеется опция «магнитный датчик». Для того, чтобы эта функция сработала, следует скачать приложение «Metal Detector». Особой точностью датчик не отличается, однако, чтобы определить место, куда не стоит вбивать гвоздь, или где примерно расположено место обрыва провода, вполне пригоден.
После закачки программы она начнёт функционировать сразу: при приближении смартфона тем местом, где расположена антенна, к стене, то на индикаторе сразу появляются координаты места проверки, а также диаграмма силы магнитной индукции поля в микротеслах. Чувствительность шкалы составляет 0,01 μТ (для сравнения – сувенирным магнитиком, прикреплённым к холодильнику, создаётся магнитное поле индукцией в 500 μТ, а интенсивность магнитного поля от электропроводки переменного тока обычной частоты – 0,2…0,3 μТ).
Перемещаясь вдоль стены с включённым смартфоном, можно наблюдать нарастание и снижение индукции магнитного поля, а при определённом пороге включится ещё и звуковой сигнал. Результат показывается не только на шкале, но и в центре экрана гаджета.
Для детекции скрытой проводки пригодна и обычная отвёртка-пробник; лучше, если имеется продвинутая модель, со встроенным усилителем и генератором звукового сигнала. Такой отвёрткой пользуются в обратном режиме: касаются рукой жала отвёртки, после чего медленно ведут ею вдоль исследуемой стены помещения. Здесь используется эффект улавливания электромагнитного импульса от сети, которая находится под нагрузкой, поэтому при приближении к месту прокладки провода интенсивность светового и звукового сигнала будет нарастать.
Детектор скрытой проводки своими руками. Схема
Улавливание имеющегося в стене электромагнитного поля способен выполнить любой полевой транзистор VT марки КП 303 или КП 103, который и будет являться основным элементом схемы (см. рисунок). Кроме того, для работы необходим простой телефонный динамик SP с сопротивлением в пределах 2±0,1 кОм, и омметр Ω, включённый параллельно транзистору (можно использовать любой компактный индикатор стрелочного типа). Питается самодельное устройство от трёх пальчиковых батарей типа АА.
В качестве антенны используется корпус самого транзистора, а для включения прибора можно использовать любой микропереключатель. Если провести корпусом транзистора по исследуемой поверхности, то при поданном в помещение напряжении, в динамиках будет отчётливо слышен сигнал частотой около 50 Гц (который будет усиливаться с нарастанием интенсивности электромагнитного поля), а стрелка индикатора будет отклоняться от 0. Лучше собрать схему прибора таким образом, чтобы транзистор находился в металлическом корпусе, одна из сторон которого была открыта.
Полярность подключения транзистора значения не имеет, ибо повлияет только на направление движения стрелки. Единственным ограничением этой схемы является её малая чувствительность, что не позволит использовать её при дистанционном обнаружении электропроводки. Зато подобное устройство сможет собрать своими руками практически любой, кто хоть однажды пользовался электропаяльником.
Рейтинг лучших детекторов скрытой проводки
Анализируя отзывы пользователей, можно расположить тройку лидеров следующим образом:
Источник
Все тайное станет явным: гаджет-рентген для стен
Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.
Ремонтные работы в доме могут быть важной необходимостью, увлекательным хобби или раздражающей данностью в зависимости от точки зрения. Однако, как не посмотри на ремонт, он всегда связан с несколькими малоприятными вещами, среди которых есть риск для жизни и здоровья. Особенно это актуально для тех случаев, когда приходится поработать со стенами.
В этом случае есть риск наткнуться на коммуникации: проводку, вентиляции, газовые и водные трубы. В лучшем случае такое «столкновение» закончится финансовыми тратами, в худшем может стать причиной гибели. Выполнять такие работы без досконального знания плана дома опасно, однако что делать, если получить эти знания невозможно?
Американская компания Vayyar Imaging разработала компактное устройство под названием WalabotDIY. Как несложно догадаться по вступлению, это устройство позволяет увидеть, что есть или что происходит внутри стены.
Работает WalabotDIY в связке со смартфоном, к которому подключается через MicroUSB-порт. Для удобства девайс крепится к смартфону слабым магнитным полем. После того, как гаджет был включен, нужно подождать несколько секунд, а затем можно начинать сканирование стен. Смартфон при этом будет выполнять роль экрана.
Работает WalabotDIY в двух режимах обнаружения «статичном» и «динамичном». Статичный режим лучше всего подходит для обнаружения металлических и пластиковых труб, проводки и тому подобных вещей. Когда что-то подобное будет найдено в стене, на экране смартфона оно отобразится фиолетовой полосой. Другой, «динамичный» режим позволяет отслеживать движения и полости в стене.
Он может быть использован для того, чтобы установить в каком именно месте протекает труба. Его также можно использовать для поиска грызунов. Просвечивает WalabotDIY как бетонные, так и деревянные стены. Справиться устройство и с гипсокартонном. Максимальная глубина сканирования 10-15 см, в зависимости от материала. Стоит устройство как пара дорогих туфель, порядка 300 долларов США.
Понравилась статья? Тогда поддержи нас, жми:
Рентгенозащитные материалы
Рентгенозащитные материалы представляют собой особую категорию товаров для отделки и оснащения кабинетов, их основной характеристикой является свинцовый эквивалент. Высокие дозы облучения наносят непоправимый урон здоровью человека,с помощью рентгенозащитных материалов обеспечивается противолучевая защита помещений медицинского назначения.
Виды рентгенозащитных материалов
Баритовая штукатурка представляет собой сухую строительную смесь, она используется для защиты от гамма и рентген излучения. По стандарту ГОСТ выполнена баритовая штукатурка Fullmix. Состав концентрированной смеси: 5% кремниевого песка и 95% сернокислого бария. Дополнительно баритовая штукатурка модифицирована полимерами. Баритовая штукатурка fullmix рентгенозащитная обладает пластичностью и влагостойкостью, она экологически безопасна и проста в использовании. Такой рентгенозащитный материал используют в строительстве хранилищ для источников излучения, рентген-кабинетов, гражданских строений. Обратите внимание, хранение баритовой штукатурки допускается только в сухих помещениях и закрытых тарах.
Для отделки помещений также используют баритовый ровнитель для пола. Сухая смесь изготавливается на основе концентрата бария, цемента и полимеров. Такой ровнитель с успехом заменяет дорогостоящие свинцовые средства защиты. Рентгенозащитный материал универсален, может использоваться для: керамической плитки, бетона, паркета и любых других покрытий. В зависимости от толщины нанесенного слоя полное высыхание ровнителя составляет около 28 суток, используют его с армированной сеткой.
Материалом для окон, перегородок кабинетов и манипуляционных столов служит рентгенозащитное стекло. Его относят к кварцевым стеклам высокой прозрачности. Рентгенозащитные окна устанавливаются только между внутренними помещениями (пультовая и рентгеновский кабинет), их эквивалент составляет 2,5 мм. Служат окна для защиты от излучения медицинского персонала. Выполняются в разных размерах.
Универсальным материалом является резина рентгенозащитная из каучуковой матрицы. Свинцовый эквивалент такого рентгенозащитного материала составляет 0,5 мм. Из пластин резины изготавливаются ширмы, прокладки для дверей, окон, стерилизационных камер.
Свинец листовой купить вы можете для обшивки стен, дверей, изготовления ширм и экранов. Такой рентгенозащитный материал является самым простым материалом. Он задерживает гамма-лучи. В разных размерах и толщине вы можете свинцовый лист купить в каталоге нашего магазина.
Для дополнительной защиты стен, перегородок и потолков применяют гипсоплиты. Такой рентгенозащитный материал не содержит свинца и выполняется из сульфата бария с гипсом. Преимуществом использования такого рентгенозащитного материала является возможность создавать криволинейные поверхности и повышенная звукоизоляция.
Для заделки швов рекомендуется использовать шпатлевку. Надежный производитель Сейфборд Шпахтель изготавливает шпатлевку на основе гипса с минеральным отвердителем. Она обладает высокой прочностью с быстрым нарастанием и минимальной усадкой.
Где можно приобрести рентгенозащитные материалы
В нашем магазине вы можете подобрать и приобрести все необходимые рентгенозащитные материалы для отделки рентгенкабинетов. В наличии все виды изделий со свинцовым эквивалентом от 0,5 до 3,5 мм. Подробнее ознакомиться с характеристиками рентгенозащитных материалов вы можете в каталоге.
Рентген для стен строительный
Что у нас в стене? Рентген для выявления строительных дефектов
Если на зимней даче холодно, мы первым делом задраиваем щели на окнах и обиваем двери сукном. Но часто проблема кроется глубже, – где-то внутри щита, бруса или кирпичной кладки нарушена теплоизоляция.

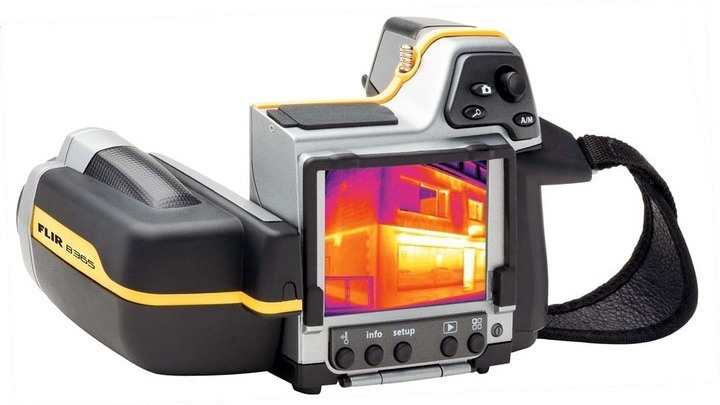

Тепловизор для обследования зданий /фото: evmpribor.ru/
Программу ведет Дмитрий Желобков.
Если на зимней даче холодно, мы первым делом задраиваем щели на окнах и обиваем двери сукном. Но часто проблема кроется глубже, – где-то внутри щита, бруса или кирпичной кладки нарушена теплоизоляция.
О хитрых приборах – тепловизорах, способных за считанные минуты обнаружить «ахиллесову пяту» в толще стен, нам рассказал эксперт журнала «Инструменты» издательского дома «Потребитель» Алексей Мяснянкин.
(Запись выпуска слушайте в аудиофайле)
© Все права на любые материалы, опубликованные на сайте, защищены в соответствии с российским и международным законодательством об авторском праве и смежных правах.
Использование любых аудио-, фото- и видеоматериалов, размещенных на сайте, допускается только с разрешения правообладателя и ссылкой на сайт radiorus.ru. При полной или частичной перепечатке текстовых материалов в интернете гиперссылка на radiorus.ru обязательна. Техническое сопровождение: Дирекция информационных технологий ВГТРК. Для детей старше 16 лет.
На сайте функционирует система коррекции ошибок. Обнаружив неточность в тексте, выделите ее и нажмите Ctrl+Enter.
Wi-Fi как рентген: теперь от надзора не спасут даже стены
Новое устройство под названием RF Capture — это разработка уже существующих технологий, с помощью которых CSAIL засекала движения в доме, она позволяла пожарным определять, нет ли живых людей в горящем здании.
RF Capture делает шаг вперед, позволяя различать силуэт человека сквозь стену, засекать даже малые движения и различать людей друг от друга. Устройство передает беспроводные сигналы, которые проходят сквозь физические объекты и отражаются от того, что находится с другой стороны. Хотя все с другой стороны стены отражает сигнал обратно к устройству, RF Capture анализирует полученные данные и использует изменения в принятых сигналах для создания полного изображения людей.
«Данные, которые мы получаем от этих отражения, минимальны», — говорит профессор МТИ Дина Катаби. — «Тем не менее, мы можем вычленить полезные сигналы путем серии алгоритмов, которые мы разработали для минимизации случайного шума, созданного отражениями».
Исследователи понимают, что подобная технология может использоваться десятками разных способов. На ее основе можно создать дом, который вызовет скорую, если жильцу станет плохо, будет включать и выключать отопление, свет и другие приспособление, основываясь на том, где в данный момент вы находитесь в доме. Можно даже создать совершенно новый принцип захвата движения, использующийся в кино. Тем не менее, разработчики уже выражают озабоченность, что подобная техника может быть использована для слежения за людьми. Ведь с ней людям не помогут даже закрытые двери.
