Ремонт замка задней двери.
Еще зимой открывая правую заднюю дверь ручка просто не стала возвращаться на свое место, дверь не открылась. Не зная механизма, подумал что либо какая-нибудь пружинка слетела, либо какая-нибудь пластмассинка отломалась и не за что больше тянуть, вот и не открывается. Ездить не мешало, так и оставил до лучших времен…
19.04.2014
Разобравшись с крупными проблемами, надо устранять и мелкие косяки — выходной, время есть, распечатал пару инструкций, поехал в гараж.
Инструкции, источники, комментарии:
Снятие обивки задней двери
Лучше не тянуть за край, мало ли что сломается. Можно подлезть пальцами и тянуть за центр между креплениями.
НЕ ДЕЛАЙТЕ ЭТО ОТВЕРТКОЙ! У предыдущих хозяев так все ручки испоганены. Это можно сделать небольшим, а главное чтобы лезвие было максимально тонкое, ножом. И следов не останется. Накладка просто вставлена в ручку, никаких креплений.
Также вся заглушка помята по краям. Тут есть специальный пазик. Главное взять отвертку не шире этого пазика и тогда никаких следов не останется.
Получен полный доступ к замку. Не снимая его можно разглядеть весь несложный механизм — как и предполагал, пружинка + пластмассинка:
Проделал тоже самое с левое задней дверью, сравнил механизмы, понял что справа все на месте и все должно быть исправно. Подвигал туда-сюда пластмассинку, разработал пружинку, обработал ее WD-40 и все — дверь открывается/закрывается с помощью внутренней ручки, наружной ручки и с пульта сигнализации. Все оказалось довольно таки просто — ремонта как такового и не было — всего лишь закисла пружинка. 🙂
Ах, да! — устанавливаем все в обратной последовательности. (с) 😉
Полностью разбираем и ремонтируем дверной замок.
Я писал, что дверь не открывалась после ЦЗ, погода хорошая, идем делать:
Писать буду много, поэтому предисловие(ушло 5 часов, два раза разбирал-собирал, потом еще ручку ремонтировал+шумку новую сделал)
Начинаем.
Я не буду опять писать как снимается обшивка, перейду сразу к следующему.У меня шумка была вся порвана, поэтому, я сразу оторвал половину, на её место сделал новую, простите фото нету.
Как я разбирал первый раз:
Вытягиваем салоную ручку замка, она держится на клипсе и крюке, просто тянем на себя.
Откручиваем 2 самореза, снимаем полностью ручку(наружную)
Откручиваем 3 самореза, на торце двери.
Снимаем пластикковую защиту колен, два самореза и две защелки, одна в самом верху, вторая на середине.

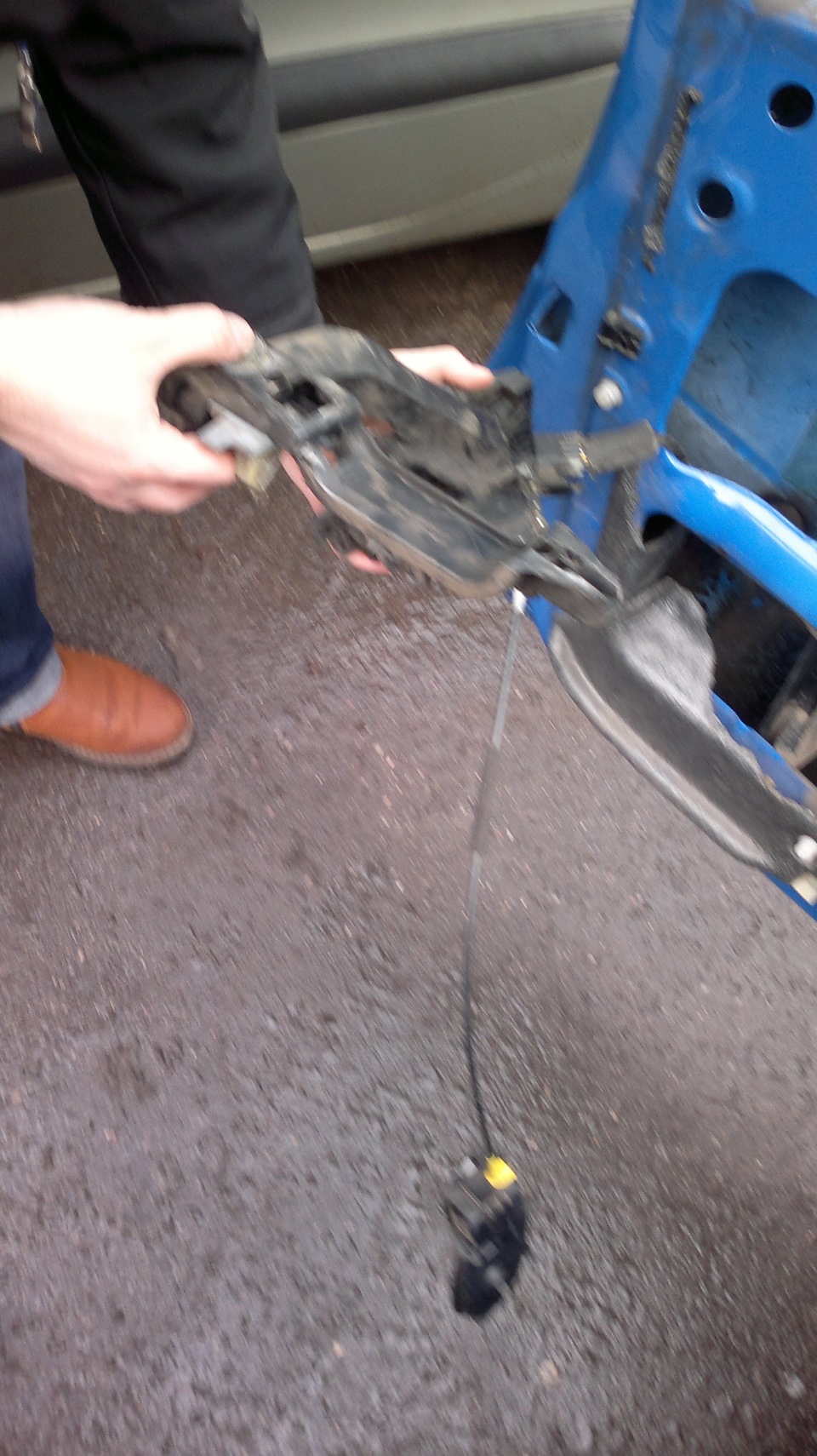

С этого момента вся наша конструкция уже ни на чем не держится, но еще не пролазит в наше отверстие.
Далее опять отковыриваем ту белую хреновину, и высовываем колено из коробочки.Теперь наша ручка легко гуляет.Снимаем со второго штока, для этого надо ручку повернуть чуть.

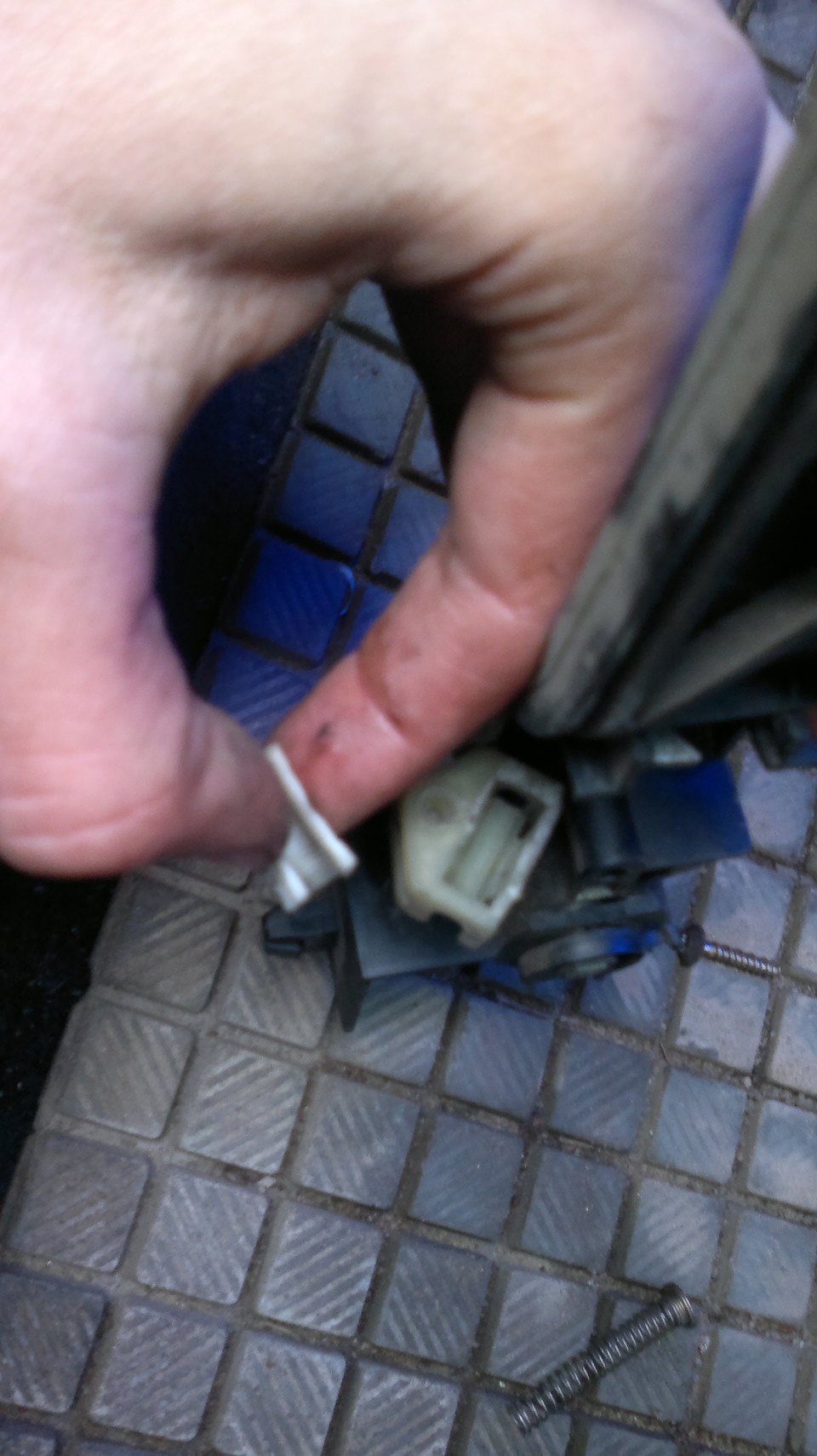

Все, теперь достается сам замок, отсоединяем датчик(снизу на датчик надо нажать)
Открываю багажник, лаборатория готова к приему больного:
Теперь, нам мешают 5 защелак, чтобы добраться до червячка.Я с другом в 2 ножа отковыряли её.
Вот что там.
Ну…и такие дела, у меня все работает тут, крутится, ничего не заедает, много раз перепроверил.Ну, быввает, все брызгаю ВДшкой, собираю назад.
Все собрано, ручки все одеты…и тут принимаем работу и : НЕЕЕЕЕТ! ВООБЩЕ! не срабатывает червяк, мотору не хватает сил его повернуть, слышно он стучит, а сил не хватает…да, зубы сводит от злости, а что делать, надо опять разбирать…
Как я разбирал второй раз:
2 самореза снимаем наружнюю ручку.
Выдергиваем ручку салона.
Вынимаю белую хреновину, вытягиваю колено со штока.
Три самореза с торца двери, и всю эту бандуру с матом-перематом я все таки вытянул.Но, не оправдано, все равно потом до мелочей разбирать пришлось.
Опять все открываю, с другом в шоке, ни работает вообще замок!(какая мысль на уме? 🙂 И я так подумал, надо ВДшкой залить) Начал пшикать, все начало работать, короче в первый раз ВДшка начала весь песок вымывать, и застряла с ним в механизмах.
В этот раз лил так, что по локтям стекала все.закрываю крышку, подсоединяем к разъему — все работает и до цз и после.Ура, собираем.
Все собираем:
Ну, мои любимые, крупным планом
Все собрали, проверяем : не работает наружняя ручка…вообще не возвращается и не открывает…бл*ть…уже темнеет, друг светит фонарем я кручу…если я дергаю рукой колено, то все работает, осталась проблема — ручка не срабатывает…увидел причину, эта пластина не отходит назад, и не тянет назад ручку…залил вд всю пружину, не-а…друг посоветовал прыснуть в другую сторону, где пластина трется через резинку и вуаля, начинает работать, заливаю больше ВД, вымывается гамно, и все работает как часы!
УРА! все работает, открывает с пол хода, после ЦЗ, до ЦЗ, работает LOCk.Фуххх.Закончил собирать.Уже темно:
Спасибо опять же Пете, у него нашлось шумки, сделал себе новую шумку двери, но фото уже забыл да и темно было.
Вот такой вот секс…Начал разбирать в 15 закончил в 20…
Затрат ноль, только ВДшка и время, ну и нервы)
Всем спасибо, вопросы задовайте, постараюсь всем ответить.
Шумоизоляция задних дверей
Ну вот дошла очередь и до задних дверей.
На старт, внимаааание! Начали!
Левая задняя дверь.
Снимаем обшивку двери.
● Через зазор между ручкой стеклоподъемника и ее розеткой плоской отверткой сдвигаем пружинный фиксатор ручки, Оттягиваем ее на себя.
● Далее поддеваем плоской отверткой накладку где ручка и тянем на себя.
● Поддев все той же плоской отверткой край накладки подлокотника, снимаем накладку и убираем в сторону. После этого головкой на 8 надо открутить 2 самореза (показано красными стрелками).
● Осталось оттянуть обшивку на себя, преодолевая сопротивление пистонов, я под каждый пистон плоскую отвертку обмотанную в тряпку подкладывал и рычагом оттягивал, ничего не сломалось.
Обшивка снята, теперь перед нами вот такая защитная железка.
Теперь выполняем следующие действия:
1. Отдираем кусок сплена что был прилеплен на заводе (в конце не забыть прилепить такой же, но новый), опускаем стекло до тех пор пока не увидим в этом отверстии болт.
Отпускем его головкой на 10, только совсем немного, не до конца.
Поднимаем стекло руками и закрепляем его в верхнем положении скотчем.
2. Плоской ответкой вбиваем пластиковые заглушки вовнутрь, Позже их надо будет достать как снимем железную защиту.
3. Далее снимаем ручку двери. Её держат две клипсы. Одна белая, вторая желтая. Желтую вынимать не надо. Снимайте белую. В неё ввернут небольшой саморез — выворачиваем его и вытягиваем клипсу на себя, а ручку в сторону передних сидений.
4. После этого откручиваем головкой на 10 девять болтов по периметру металлической защиты. Они выделены розовым.
Начинаем снимать защиту. После того, как получите небольшой доступ к пространству внутри защиты — увидите разъем, подсоединенный к замку двери — отсоединяем его.
После этого уже можно отсоединить накладку. и поставить её рядом. Снимется она не полностью, но этого пространства более чем хватит, чтобы все хорошенько проклеить изнутри.
● И опять все тот же совет: обратите внимание на тросик, который идет к замку
двери. Там всё пластиковое внутри, поэтому смотрите, чтобы тросик не находился в напряжении.
После этого отмываем внутреннюю стенку от мовиля уайт-спиритом.
Вырезаем шаблоны из картона и начинаем клеить. Для удобства прикатывания, напомню, нужен валик, пластиковый или деревянный.
Внутренняя часть двери:
— 1-й слой «Вибропласт Сильвер»
Ремонт замка задней двери Ford Focus 1
Ход работ по ремонту замка задней двери Ford Focus 1
Снятие обивки задней двери
…снимаем ее с двери.
Лучше не тянуть за край, мало ли что сломается. Можно подлезть пальцами и тянуть за центр между креплениями.
Отверткой через отверстие в нижней части ручки отжимаем ее накладку. Другой отверткой поддеваем накладку и снимаем ее с ручки двери.
НЕ ДЕЛАЙТЕ ЭТО ОТВЕРТКОЙ! У предыдущих хозяев так все ручки испоганены. Это можно сделать небольшим, а главное, чтобы лезвие было максимально тонкое, ножом. И следов не останется. Накладка просто вставлена в ручку, никаких креплений.
Крестообразной отверткой отворачиваем два самореза крепления ручки.
Также вся заглушка помята по краям. Тут есть специальный пазик. Главное взять отвертку не шире этого пазика и тогда никаких следов не останется.
…снимаем заглушку самореза крепления накладки.
Крестообразной отверткой отворачиваем саморез крепления декоративной накладки.

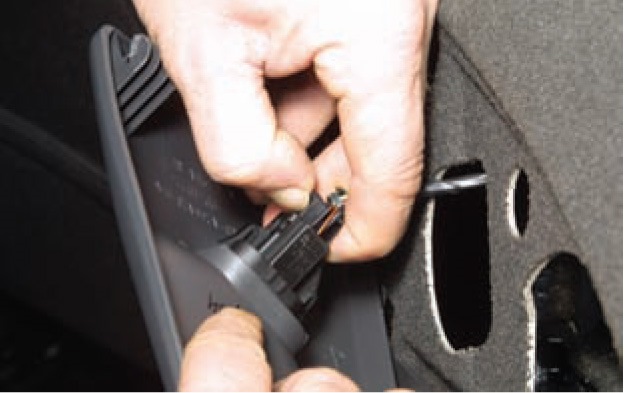

…отсоединяем колодку проводов от выключателя стеклоподъемника.
Крестообразной отверткой отворачиваем шесть саморезов крепления обивки.
Сдвинув обивку вверх снимаем ее с двери.

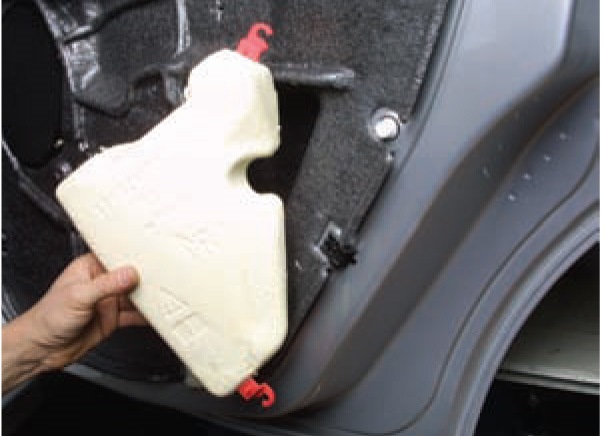

Поворачиваем энергопоглощающую подушку против часовой стрелки…
…и снимаем подушку с держателей.
Аккуратно, чтобы не порвать, отклеиваем часть влагошумоизоляционной пленки.
Получен полный доступ к замку. Не снимая его можно разглядеть весь несложный механизм — как и предполагал, пружинка + пластмассинка:
Механизм для открытия двери наружной ручкой.
Проделал тоже самое с левое задней дверью, сравнил механизмы, понял, что справа все на месте и все должно быть исправно. Подвигал туда-сюда пластмассинку, разработал пружинку, обработал ее WD-40 и все — дверь открывается/закрывается с помощью внутренней ручки, наружной ручки и с пульта сигнализации. Все оказалось довольно таки просто — ремонта как такового и не было — всего лишь закисла пружинка.
Устанавливаем все в обратной последовательности.
Ремонт креплений обтекателя лобового стекла Ford Focus 1
«Дни открытых дверей ч.1» Инструкция как разобрать двери Форд фокус 2))
Всем привет!
Так и не дождался до выходных звонка из столярки, по этому было решено посвятить выходные дверям.
Казалось бы не хитрые манипуляции заняли все три дня. Двери разбирал впервые. Очень не хотелось что нибудь упороть. Да и изучение конструкции с обдумыванием стратегии заняло не мало времени. )))
Но самое сложное, как оказалось, даже не это. Сложнее всего оказалось найти хорошую инфу по разборке дверей фокуса. Инфы просто море. Фото, видео мануалы. Но как оказалось при детальном изучении, все они или корявые или очень не полные.
Как разобрать дверь.
1 фото: обшивка.
2 фото: снятая обшивка
3 фото: снятая металлическая стенка.
Вуаля.
Мануалы из разряда «Как нарисовать лошадь».
Видео мануалы также недалеко ушли. Или мутный видос спины рабочего разборки, безбожно дербанящий дверь мертвого авто, или, что еще хуже, дилетантские видео «специалистов» установочных студий. Особо поразило одно такое видео, на котором человек рассказывал как шумоизолировать двери форда. В процессе видоса этот чувачок просто высверлил заклепки крепящие рейку подъемника с комментарием мол и так будет нормально держаться…капец какой то. Как минимум этот «специалист» поселил погремуху в дверь. Как максимум нагрузил «на рычаг» крепление привода подъемника. И это при том, что штатными методами разобрать дверь гораздо быстрее и проще без этих варварских методов.
В миллиардный раз повторюсь: смотря очередной видос очередного спеца ВСЕГДА подключайте мозг! Не следуйте бездумно советам очередного интернет умника. Вы тупо скопируете его ошибки.
Методом изучения фото конструкции двери, изучение видосов дало понятие как их аккуратно разобрать и самое главное собрать ничего не сломав.
Ниже постараюсь как можно подробнее описать этот не хитрый, но требующий аккуратности процесс.
1.Снимаем карту двери.
Сперва нужно изготовить из пластика или оргстекла не хитрый инструмент:
Вилка слева так и не понадобилась, по этому делаем только клинышек и подтачиваем его край, скруглив при этом края и зазубрины. Такая приблуда не оставит на пластике следов как после отвертки.
Вот фотка карты двери из инета:
Поддевая снизу нашим клином пытаемся поднять накладку ручки. Ее крепления находятся по центру, по этому тянуть сильно в области заглушки кнопки не стоит. Там ее ничего не держит, зато там удобнее поддеть крышку. Заходим клином в районе заглушки и передвигаем клин ближе к середине, где легким поворотом клина отщелкиваем крышку. Там усилий много прилагать не придется. Отщелкнув снизу, делаем тоже самое сверху и выводим крышку из нишы. Тут тоже все элементарно. Если дверь пассажирская и там не заглушка а кнопка, то скидываем разъем, слегка прижав его основание.
Теперь нужно скинуть накладку нижней части ручки. Тут тоже все не сложно. прям посередине напротив ручки вставляем клин в щель и поддеваем накладку слекга оттопыривая ее край к себе пока не отщелкнутся две защелки по обе стороны от клина. Появится зазор слева и справа. Вставляя клин ближе к краям, такой же манипуляцией отщелкиваем защелки там. Теперь нужно оттягивая на себя заглушку вывести вниз за ребро все верхние защелки, чтоб накладку можно было опустить вниз. Как только опустите, выйдут из зацепа нижние защелки и накладка останется у вас в руках. Пластик накладки достаточно гибкий и тягучий. Снимается она тоже без проблем если не спешить.
Под накладкой сидят 2 болтика с головками на 8. Тут, думаю, пояснять ничего не надо)
Теперь самое интересное. Карта двери держится на подпружиненных резинками клипсах. Гнезда клипс в карте имеет вид вилочек и это значительно упрощает нам задачу.
Советую начинать с нижнего, дальнего от машины угла карты. Там около самого угла находится клипса. Заводим под карту клин и пытаемся им уткнуться под клипсу. Звучит это сложнее чем выполняется. ) Как нащупали клипсу, поворотом клина пытайтесь вывести ее из зацепа. Сделать это не сложно и как только вы это сделали, считайте, что карта снята))).
После этого слегка отгибая с поворотом нижний край карты, выводим из зацепа нижние гнезда клипс. Их вилки направленф вверх и сделать это не сложно. Таим же макаром можно вывести из зацепа клипсу с дальнего от машины бокового края.
В нижнем, ближнем к машину углу сидит клипса с вилкой смотрящей под углом, ее уже можно просто скинуть заведя под нее наш клин. Сделать это уже будет не особо сложно. Остаются клипсы в верхней части карты, но они хорошо просматриваются при отгибании нижней части. Там уже на ваше усмотрение. Можно отгибать панель выводя вилки из зацепа, а можно поддевать клином снизу клипсы. Работа эта элементарная и не сложна. Собсна все. карта остается у вас в руках.
2. Теперь скидываем металлическую крышку двери.
Выглядит она примерно так:
Главный затык этой крышки в том, что механизм стеклоподъемника размещен непосредственно на ней, а стекло в двери. Но не великий это затык и он легко решается.На фото, чуть выше подиума динамика видно овальное отверстие, заклеенное спленом. Такое же отверстие есть с другой стороны панели.
Отклеиваем сплен и подключаем кнопку подъемника.
Опускаем стекло до тех пор, пока в этих отверстиях не увидим головки болтов зажимов.
Рейка подъемника держит стекло зажимными губами снизу, которые затянуты как раз этими болтами. Выкручивать их полностью не обязательно, достаточно хорошо ослабить.
Теперь нужно приготовить скотч, ножницы и кусочек тряпки. Если работаете в одиночку, то заранее отрежьте 2 куска скотча подлинее. тряпку накиньте сверху на резинки дверей.
Руками поднимите стекло вверх и зафиксируйте скотчем проклеив его вдоль стекла с одной стороны, перехлестнув через тряпку и проклеив с другой стороны. То же самое и со вторым куском скотча рядом с первым для подстраховки.
Я сперва сделал так:
Но на жаре малярный стал трещать и отваливаться, зато следы от него крепко прицепились к резинкам. Переклеил на скотч и подложил тряпкой. Так надежнее и практичнее. Самое главное проследить чтобы стекло висело надежно, даже если дверь шатается.
Остается порешать еще одну хитрость, которая решается просто. но придает достаточно головняка, если нет рациональной идеи.
Замок двери имеет дополнительное крепление-жесткость на металлической крышке.
Реалиозовано оно вот такими 3мя пластиковыми гнездами под втулки. Из можно попытаться либо протолкнуть вовнутрь, либо безуспешно вытащить изуродовав гнезда:
Главная проблема возникает при сборке двери. Запихивание клинов в эти отверстия превращаются в маневры мага-эквилибриста. Без упора этот пластиковый рычаг ощутимо гуляет, но придержать хорошенько его невозможно. В итоге в инете есть целая куча магических технологий по креплению этого дела.
Я же поступил гораздо проще!
Внутри периметра этих трех клинов просверлил 2 отверстия тонким сверлом и уже потом просто выдрал крепления пассатижами. После разборки двери, срезал остатки креплений ножом, а отверстия, которые сделал в металле рассверлил чуть больше. При сборке просто вкручиваете пару саморезов в эти отверстия и они надежно притягивают рычаг на место. И в будущем разборка двери становится еще проще. Особо рьяным эстетам, могу предложить вклеить в рычаг гайки. )
Теперь можно открутить саморез, крепящий ручку открывания двери. Он вкручен в пластиковую шайбу-защелку, которая, как правило, ломается при попытке снять ручку, но это не страшно, она становится просто шайбой и продолжает надежно фиксировать ручку при сборке.) Второй край ручки держится на пласткиковой клипсе цепляясь прорезью. Тут элементарно все. Сверху на ручке видно крышку фиксатора тросика. Отверткой поддеваем ее и вытаскиваем вверх. Внутри простейший зацеп, который мы все помним еще из детства. Точно такой же был на тросике передних велосипедных тормозов))). Снимаем ручку с тросика и проталкиваем вовнутрь резиновую заглушку тросика в металлической крышке.
Дальше остается дело техники. Отвернуть 9 болтов и скинуть крышку. Далеко отвести ее не позволит провод центрального замка. Просунув руку сверху, беритесь за разъем и нащупайте кнопку фиксатор внизу разъема. Надавив на нее пальцем, вы легко скинете разъем. Теперь можно отвести крышку в сторону салона.
Для большего удобства можно втащить вовнутрь двери переходную гофру из двери в салон. Это даст чуть больше провода для отвода крышки.
Собирается дверь легко и ровно в обратном порядке.
Карту двери стоит начать одевать с того же угла, с которого мы начинали разборку. Защелкнуть эту клипсу, потом одеть на вилки нижние клипсы и защелкнуть нижний, ближний к авто, угол, потом одеть вилки с торца и сверху двери. При небольшой тренировке, собрать дверь оказывается гораздо проще, чем разобрать.
Остается упомянуть, что крайне рекомендуется разбирать пластик в теплую погоду, либо в хорошо прогретом гараже, в котором прогрелось авто. На холоде, с большой долей вероятности вы просто сломаете клипсы и сам пластик.
Ну теперь, приступаем непосредственно к цели данных маневров!)))
Скидываем фишку штатной акустики и прикидываем, что тут можно сделать.
Акустика, кстати не так уж и дурна для штатки.
С колечками нужных размеров, в очередной раз помог Мишаня stallone007. Мне оставалось только вырезать фигурную основу подиума по штатке и собрать все это дело.
Прикидываем высоту.
Вполне достаточно, чтобы подойти вплотную к штатной сетке и сесть на нее через мягкий уплотнитель.
Склеиваем сперва сами колечки на Момент монтаж МВ-50. Им же промазываем стык с обеих сторон.
А после приклеиваем к основанию и стягиваем это дело дополнительно 4мя саморезами.
Стыки снова все проходим клеем.
Из заначки достаем болтушки нужного размера с самоконтрящимися гаечками. То, что надо, для наших целей!
Впервые за пол года выпал случай воспользоваться моим шикарным новогодним подарком. )))
Гравером вырезал гнезда со штатной акустики.
Она кстати, висит на двери на заклепках. Пришлось высверлить это дело.
Распаял разъем, просверлил в торце колец отверстия и вклеил разъем на мои подиумы. Отверстия залил клеем, для герметичности.
Оставалось покрасить подиумы и приклеить уплотнитель из сплена на динамик.
Наклеивал цельный кусок и потом лишнее срезал. Получилось не очень аккуратно, но для моих целей вполне функционально.
Подиумы готовы к установке)
