Регулировка наружной ручки открытия двери (Ford Focus 1)
При покупке машины туго открывалась снаружи передняя правая дверь и в скором времени совсем перестала открываться.
Меня это сильно не смущало, а жена возмущалась. Пришлось ремонтировать))
Посмотрел на форуме устройство замка двери и ручки, вооружился полученной информацией и отверткой и пошел снимать карту.
Итак, перед снятием карты нужно снять облицовку регулировки зеркала.
Теперь чтобы снять карту, нужно открутить:
-6 саморезов по краям карты,
-2 самореза в ручке
-1 саморез в накладке.
Карта снимается без никаких клипс.
Тянем на себя и чуть вверх.
Дальше аккуратно снимаем, чтоб не сломать, усилитель карты
(желтая пенопластовая хрень).
Отрываем либо отрезаем уголок родной шумоизоляции,
внутри двери видим тягу, которая идет от наружной ручки к замку.
1 вариант устранения проблемы:
В месте соединения ручки с тягой видим белый пластиковый солдатик.
Его нам нужно извлечь, чтобы опустить тягу на пару миллиметров вниз.
Извлечь можно с помощью пассатижей либо отвертки, главное процедуру проводить аккуратно, чтобы не сломать корпус фиксатора, как это сделал я))
Если все же сломаете, можно починить с помощью изоленты, стяжки либо проволки ну или на что хватит фантазии.
В моем случае помогла медная проволка.
Итак, когда извлекли белый солдатик, опускаем тягу на пару миллиметров, но не переборщите, потому как дверь не будет блокироваться.
Ставим солдатик на место, все обильно смазываем, проверяем работоспособность двери.
Сборка в обратном порядке.
Процедура займет минут 30.
2 вариант устранения проблемы:
Снимаем полностью шумоизоляцию, откручиваем стеклоподьемник,
откручиваем внутреннюю и наружную ручку открытия двери и изымаем все потроха.
Отсоединяем тягу от ручки и проворачиваем фиксатор с солдатиком на пару оборотов.
Устанавливаем в обратном порядке.
Вся процедура по неопытности может занять около 2-х часов.

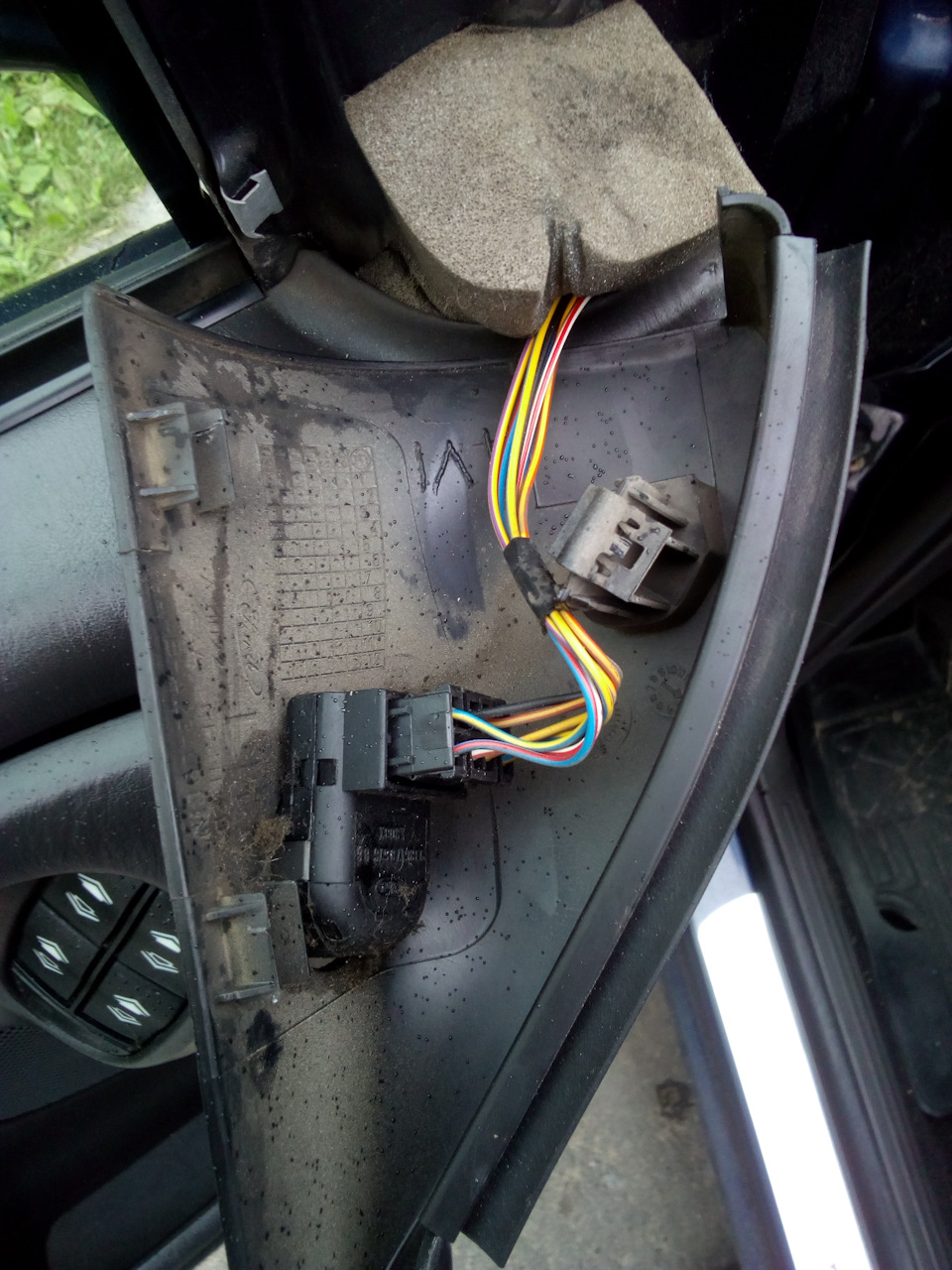

При снятии карты столкнулся с проблемой: так как на машине установлены неродные кнопки ЭСП, на них не было фишки.
Были просто подсоединены 5 проводов и все одного цвета.
Я их в спешке снял и не пометил.
При сборке двери обратно возник вопрос какой провод куда подсоединять.
Решил испробовать метод тыка и это привело к перегоранию предохранителя, который я успешно нашел спустя 40 минут поисков под торпедой.
Он был мастерски спрятан в проводке газовой кнопки предыдущим владельцем.
В итоге пришлось воспользоваться схемой подключения.
С помощью контрольки нашел основной провод питания.
Потом включил габариты и нашел провода подсветки кнопки.
Оставшиеся два провода подключил на клеммы управления.
Вся процедура заняла минут 15.
ЭСП работают, дверь открывается легко, а главное жена довольна)
Ремонт ограничителя дверей и регулировка ручки открывания передних дверей ч.1
Вдохновившись примером работ у Kertas и MaxxUnit (вот тут и тут), решил. что мне надо бы тоже сделать подобное, тем более водительская дверь стала иногда заедать и не открываться снаружи.
На всех фото у меня ремонт водительской двери, на всех остальных делается абсолютно все так же!
Для начала снимаем обшивку:
1) По бокам со всех сторон (кроме верха) есть по 2 самореза, их откручиваем;
2) За ручкой открывания двери есть заглушка, ее снимаем тоненькой отверткой и откручиваем еще 1 саморез, пластиковая наклдака стала ходить, ее можно снять, потянув на себя ручку открывания двери и выводя из паза саму накладку;
3) Снимаем саму ручку, она поддевается легко, за ней есть еще 2 самореза
4) Снимаем накладки для регулировки зеркал (если спереди) или пластмасску у стекла (если сзади), там все на клипсах
5) Сдираем обшивку вверх, не забывая отсоединить разъем кнопок стеклоподъемника
Приступаем к снятию ограничителя двери:
1) Откручиваем колонку, которая крепится 4-я саморезами;
2) Откручиваем ограничитель от кузова машины ключом TORX 40;
3) Откручиваем головкой на 10 две гайки от двери;
4) Вытаскиваем ограничитель через проем, который образовался при снятии колонки
Ремонт ограничителя:
1) Отгибаем сначала отверткой, а потом плоскогубцами усики на ограничителе, нам нужно его располовинить

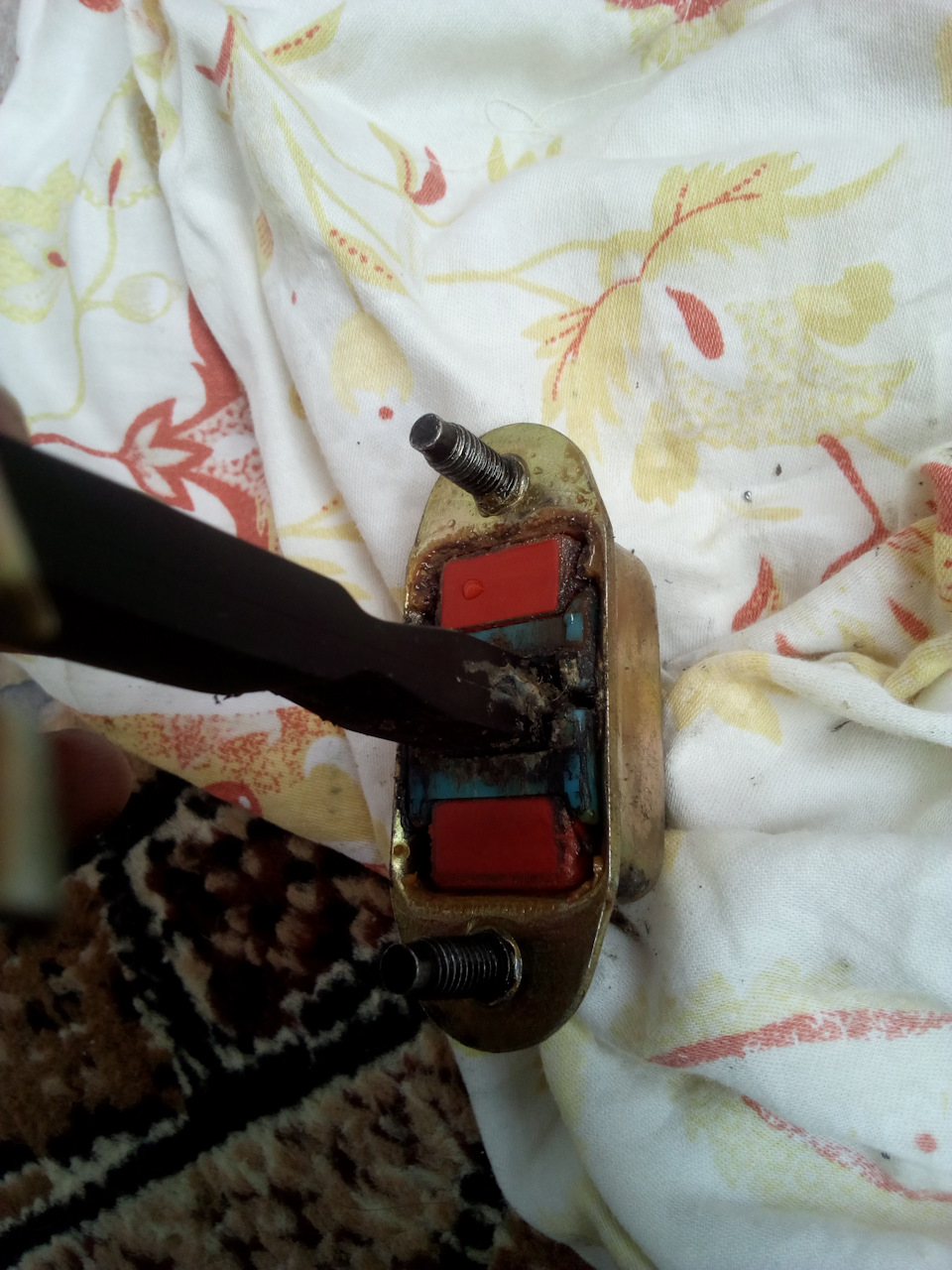

2) Видим следующую картинку, достаем содержимое, поддев отверточкой

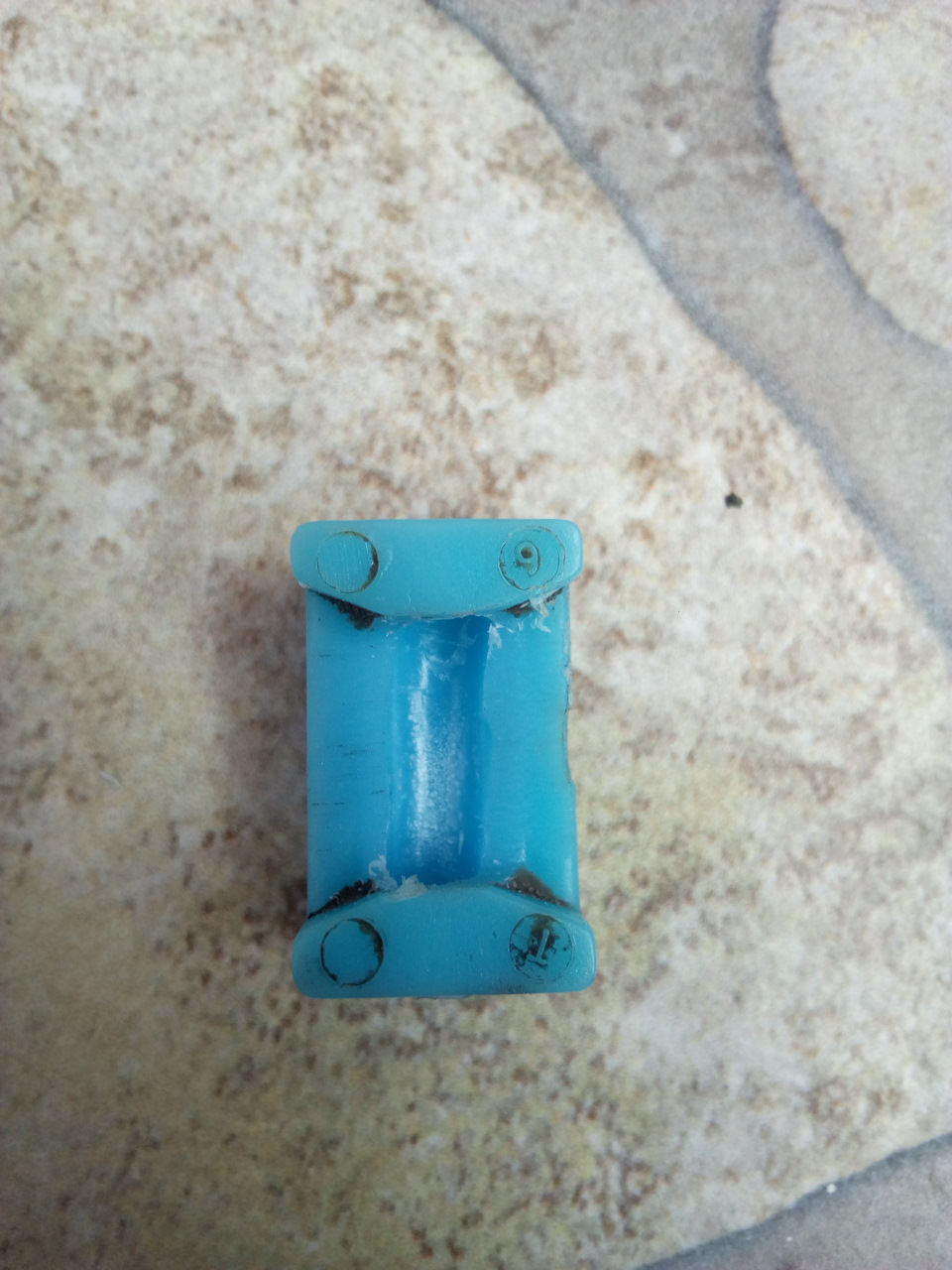

3) Протираем все от старой смазки и смотрим, в каком состоянии голубые пластмасски, которые в свою очередь и отвечают за то. чтоб дверь не закрывалась сама по себе.
Как видно, на одной из пластмассок бортик по середине стерт вообще в ноль! понятно, что это водительская дверь, что она чаще всего открывается, но блин…на задних-то тоже стерто…

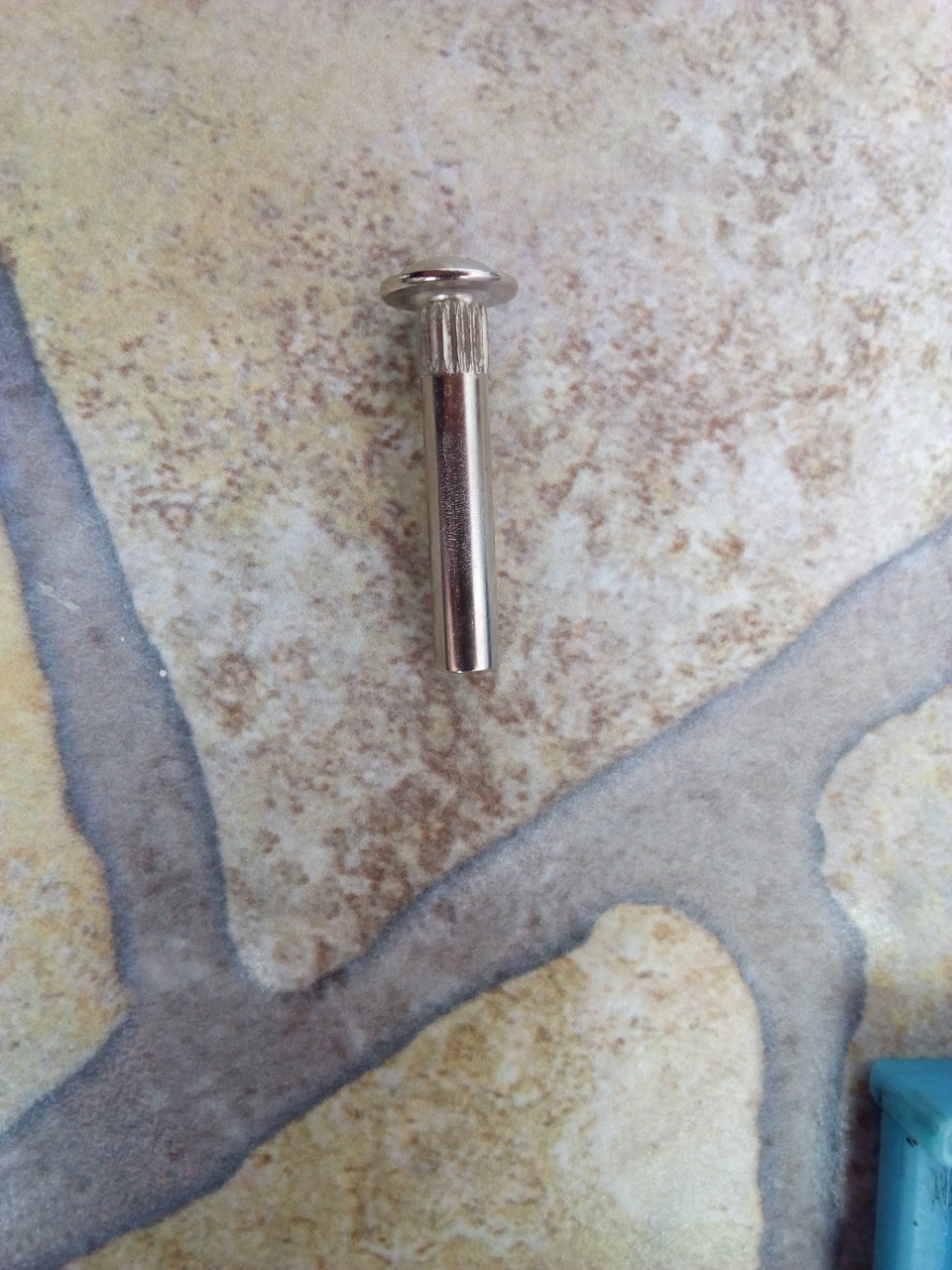

4) Двое моих вдохновителей пошли по разному пути, один поставил стекловолокно от удочки. второй взял гвоздь сотку…у меня ни того, ни другого не было, зашел в рыболовный, посмотрел сколько стоит колено, плюнул и ушел))) Не знаю, мне показалось дорого за 50р самое маленькое колено…а тут все таки надо ставить где-то среднее. В итоге нашел у себя мебельные стяжки, вот их и решено было ставить, диаметр их около 4 мм, отпилил только шляпку.

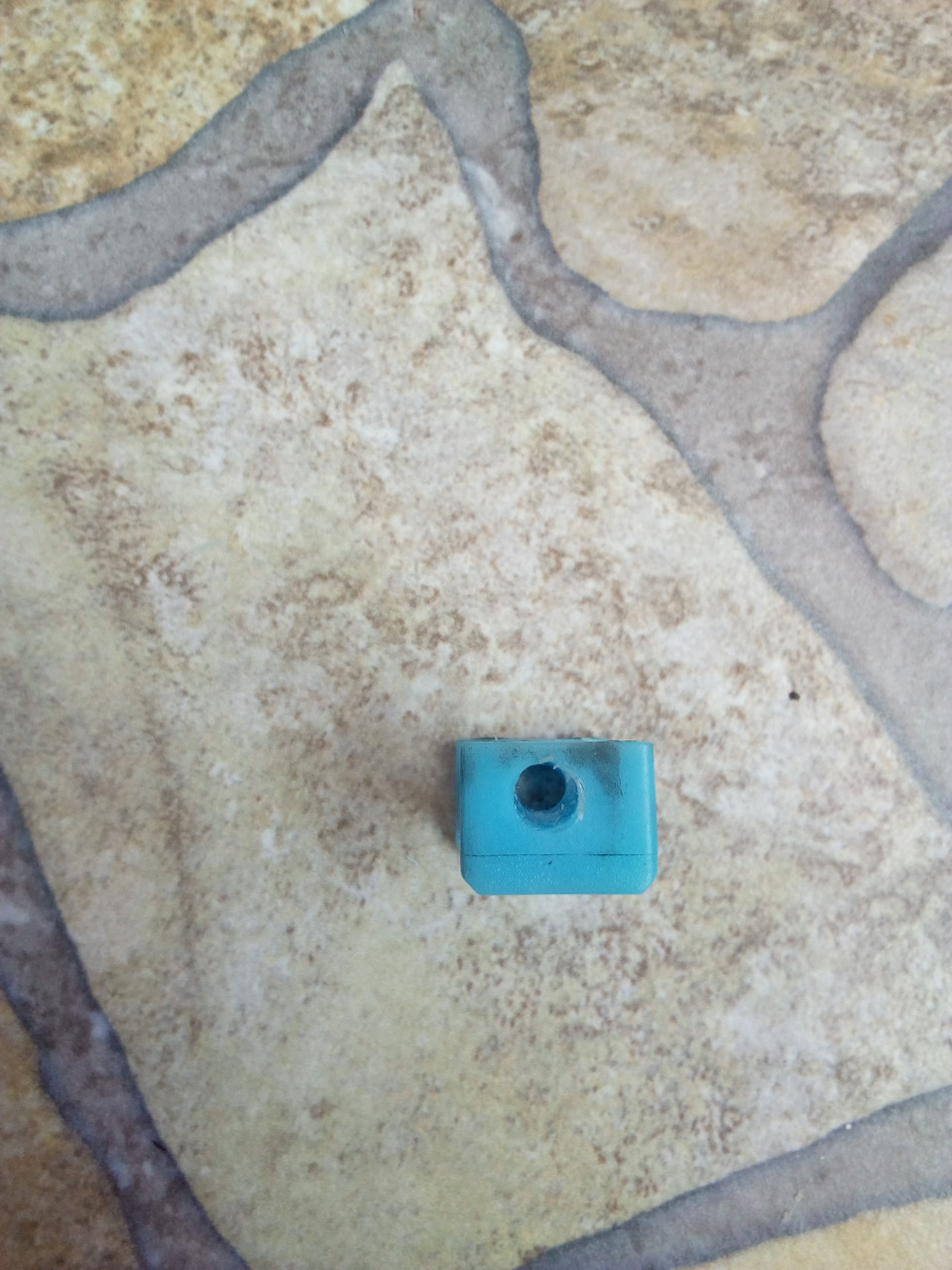

5) Берем дрель-шуруповерт и сверлим наши голубые пластмасски
Нужно сделать так, чтоб наш новый гвоздь/удочка/шуруп/палка или что там еще не выходили выше того, что было заложено изначально! Место, покуда был бортик видно по краям. И да…не смотрите, что я так криво просверлил, рукожопый я))) Хотя разницы все равно нет, главное, попасть в границы стандартного бортика.
Вообще, наверное, можно сделать и с двух сторон, я так и сделал, когда начал с задней двери, но потом понял, что нет смысла, по большей части стачивается именно верхняя пластмасска, видимо, от того, что вес двери давит на нее, нижняя на всех, даже на водительской (!) имеет свой бортик, пускай и не стопроцентный.
6) Собираем все назад, я перед этим залил там еще литолом, если вы делали бортик не выше того, что было заложено заводом, то резиновые уплотнители встают чуть с трудом, если получилось выше, то вы это поймете, так как всунуть эти уплотнители можно будет только через отборный матерный язык))) Заходя вперед скажу, что у меня все попало с первого раза, хотя я все делал на глаз…
7) Усики корпуса ограничителя обратно уже не поставишь, как были. но и долбать по ним тоже не нужно слишком сильно! Сам корпус прекрасно прижмется, когда будете закручивать две гаечки
8) Не забываем поставить резиновую заглушку! На передних дверях она есть, на задних почему-то ее нет…
В задних дверях снизу обнаружил какой-то употнитель в каждой из двери. он просто валялся внизу…что это и для чего они нужны? поставил без них…разницы никакой не вижу. да и спереди не было таких.
FordManual.ru
Вы здесь
Кузов и покрытие. Элементы кузова.
Снятие
1. Снимите панель отделки передней двери. За дополнительной информацией обратитесь к Разделу 501-05.
2. ПРЕДОСТЕРЕЖЕНИЕ: Не дотрагивайтесь до поверхности клея, поскольку это нарушит повторное склеивание.
Отогните назад уплотнение.
3. Снимите с двери прокладку отверстия наружной ручки двери.
4. ПРИМЕЧАНИЕ: Винт требуется полностью извлечь из окантовки цилиндра замка двери, но не обязательно выворачивать полностью.
5. Снимите окантовку цилиндра замка двери.
6. Снимите наружную ручку двери.
Установка
1. Установите элементы на место, действуя в обратной последовательности.
РЕМОНТ ДВЕРНОЙ РУЧКИ. НА ФОРД ФОКУС 1..СМОТРИТЕ
Как снять-поставить наружные дверные ручки. Ford Focus II рестайлинг
Ford Focus ручка двери (как снять)
Замена наружней ручки двери форд фокус 1
Ford Focus 1. Разборка дверной обшивки и нюансы работы механизма открывания двери.
[BR-GAVS] Регулировка открывания наружней ручки на FORD focus 1
FordManual.ru
Вы здесь
Внутренняя ручка отпирания защелки двери Ford Focus 1
Кузов и покрытие. Элементы кузова.
Снятие
1. Снимите панель отделки двери. За дополнительной информацией обратитесь к Разделу 501-05.
2. Отсоедините ручку дистанционного управления защелкой двери.
3. ПРИМЕЧАНИЕ: Переведите защелку двери в положение запирания.
Снимите трос дистанционного управления с ручки.
Установка
1. Установите элементы на место, действуя в обратной последовательности.
Ford Focus 1. Разборка дверной обшивки и нюансы работы механизма открывания двери.
РЕМОНТ ДВЕРНОЙ РУЧКИ. НА ФОРД ФОКУС 1..СМОТРИТЕ
Ремонт замка двери Фокус 1
[BR-GAVS] Регулировка открывания наружней ручки на FORD focus 1
форд фокус ремонт дверного замка
РЕМОНТ ФОРД ФОКУС 1. ДВЕРНЫЕ РУЧКИ СМОТРИТЕ
FordManual.ru
Вы здесь
Кузов и покрытие. Элементы кузова.
Снятие
1. Снимите панель отделки передней двери. За дополнительной информацией обратитесь к Разделу 501-05.
2. ПРЕДОСТЕРЕЖЕНИЕ: Не дотрагивайтесь до поверхности клея, поскольку это нарушит повторное склеивание.
Отогните назад уплотнение.
3. Снимите с двери прокладку отверстия наружной ручки двери.
4. ПРИМЕЧАНИЕ: Винт требуется полностью извлечь из окантовки цилиндра замка двери, но не обязательно выворачивать полностью.
5. Снимите окантовку цилиндра замка двери.
6. Снимите наружную ручку двери.
Установка
1. Установите элементы на место, действуя в обратной последовательности.
