Снятие:

– откройте дверь;

– подоприте снизу дверь стойкой, установив мягкую прокладку под дверь;

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

Рис. 9.29 . Отсоединение от боковой двери резинового уплотнения

– разъедините контактный разъем, предварительно отсоединив от двери резиновое уплотнение (Рис. 9.29);

Рис. 9.30 . Болт крепления ограничителя двери

– выверните болт крепления ограничителя открывания двери (Рис. 9.30);

Рис. 9.31 . Снятие стопорного кольца с оси петли боковой двери

Рис. 9.32 . Извлечение оси из петли боковой двери с помощью вильчатого съемника

– попросите помощника придержать дверь, снимите стопорные кольца осей дверных петель (Рис. 9.31). С помощью молотка и вильчатого съемника выбейте оси петель двери, снимите дверь (Рис. 9.32

Рис. 9.33 . Вильчатый съемник для осей дверей

). Эскиз вильчатого съемника приведен на Рис. 9.33.

Дверные петли приварены к дверной раме и стойкам кузова, поэтому положение дверей отрегулировать нельзя.

Закрытие двери можно регулировать, изменяя положение защелки замка на стойке кузова с помощью подходящего шестигранника TORX.

Установка и регулировка
1. Установка проводится в обратном порядке.

Примечание: Рекомендуем заменить заводские петли двери на ремонтные (набор 77 01 468 331).
Эти петли облегчают процесс регулировки двери относительно кузова.

2. Регулировка положения двери проводится с помощью специальных приспособлений. Предел регулировок ± 3 мм.

Источник

Ремонт двери

Итак, с самой покупки была проблема, что пипка у двери вылазила не до конца… и если дверью хлопнуть, она опускалась ниже и дверь самозакрывалась. Ещё была проблема, что замок крутился по кругу и ничего не открывал, погуглив на драйве был уверен что у меня сломался зимой пластиковый фиксатор, за эту дверь я сторговал аж 10 тысяч при покупке. Весь ремонт был проделан криворуким человеком (мной) без опыта ремонта и заняло это у меня примерно 30 минут.

Вскрываем дверь. Для этого в первую очередь выкручиваем всё что закручено, а именно. По 1 винту из ручки открывания двери и углубления для захлапывания рукой двери, хотя жена уверена, что эта выемка исключительно для мусора.

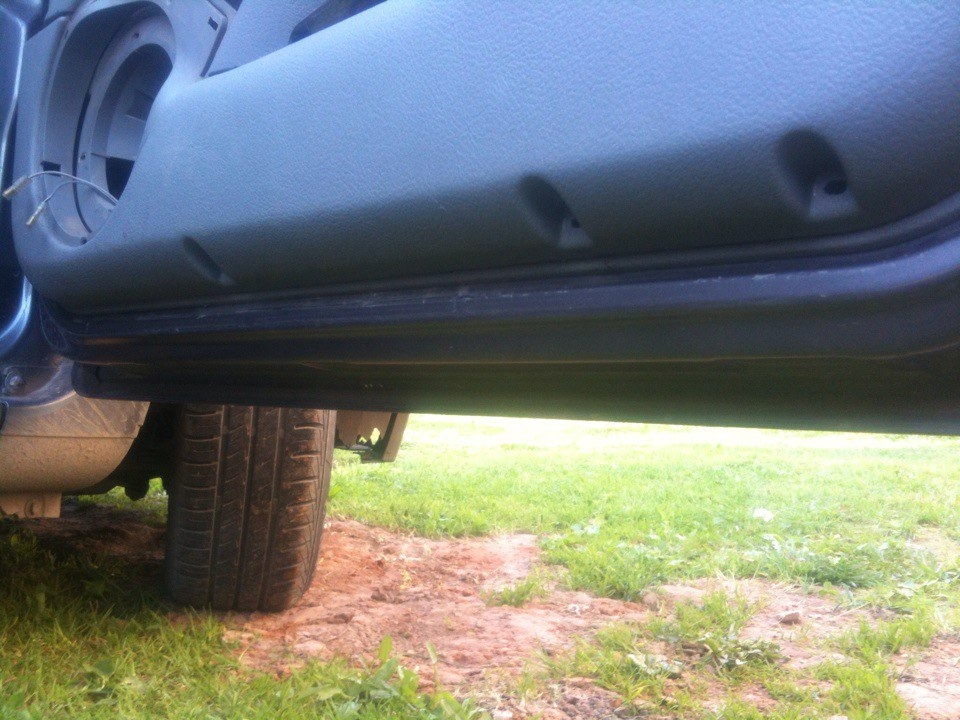

Далее выкручиваем три винта по нижнему краю двери

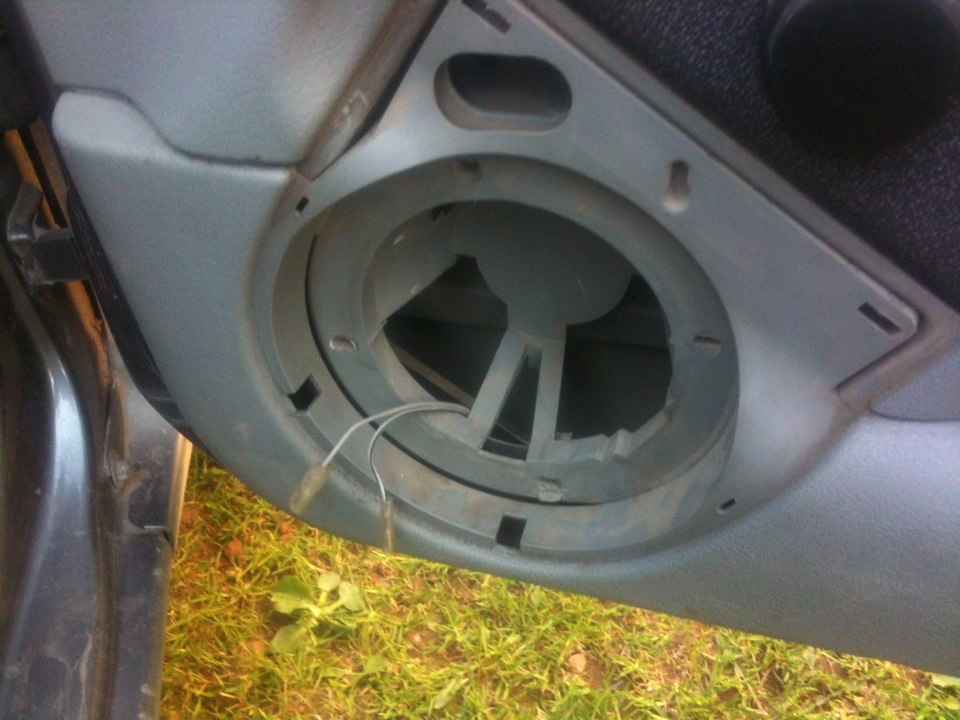

снимаем динамик, там всё на защелках

Теперь самое сложное, оторвать карту двери… варварски и жестоко! там всё на заводской липкой хреньке, отрывать удобнее снизу, так как дальше проще будет. После того как оторвали вынимаем карту наверх, там всё просто и интуитивно понятно.

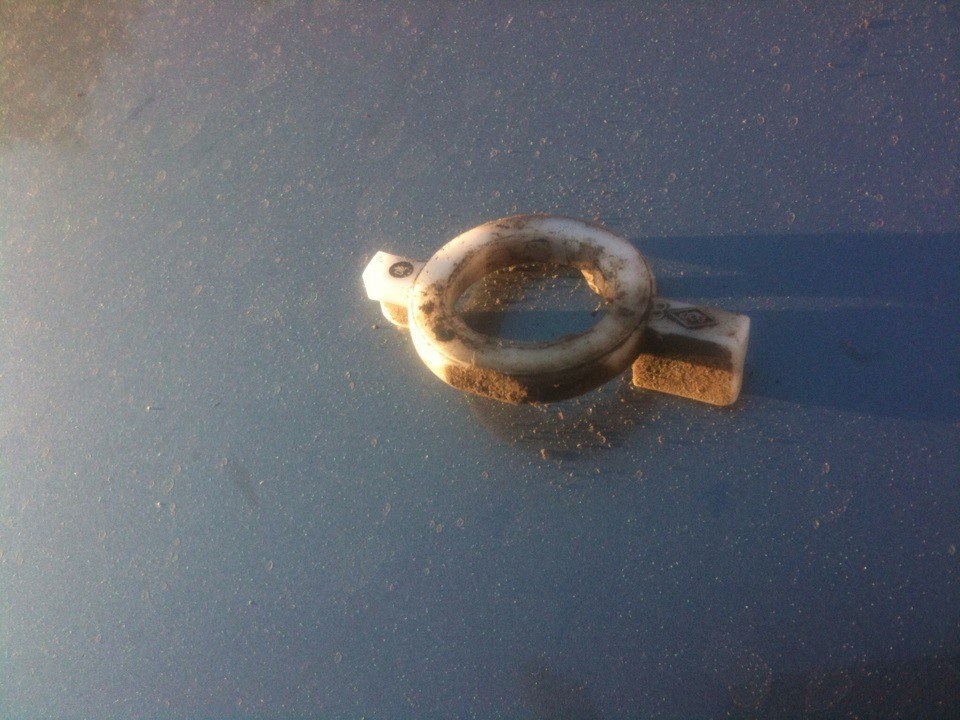

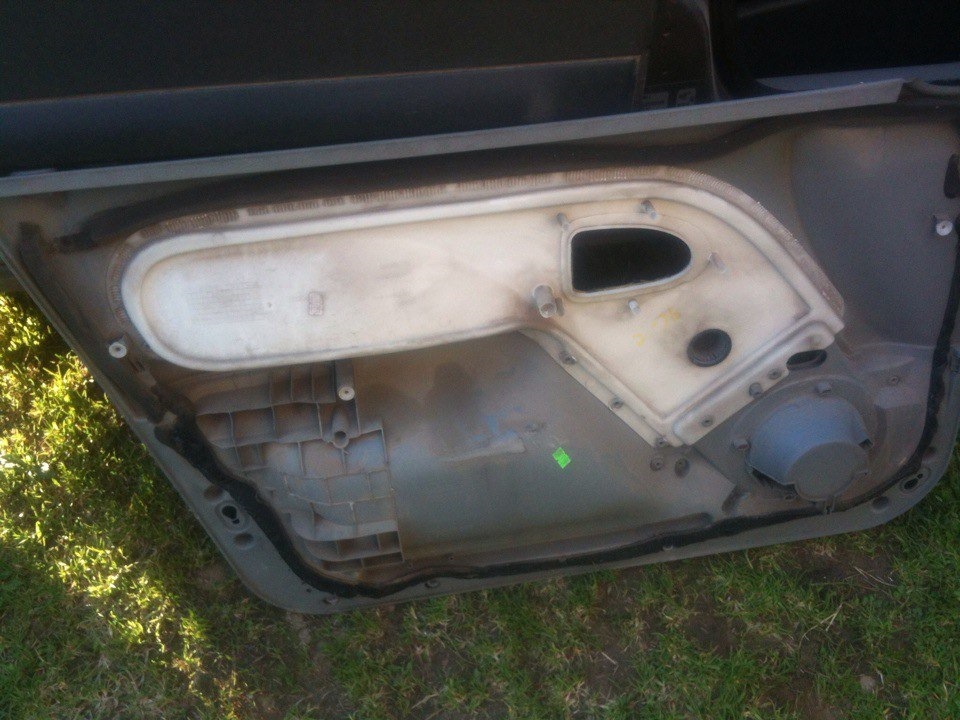

Заглянув в дверь обнаружил, что мой прогноз со сломанным фиксатором не оправдался, фиксатор был целый, вот он.

Чтобы снять замок нужно повернуть фиксатор и он освобождает замок.
Ну думаю значит сам замок… вытащил его, прокрутил, не крутится.

Побрызгал ВД-шкой., заработала. Далее стал разбираться с самой системой открывания, там всё очень жиденько и не вызывает ощущения надежности, много пластмассовых деталей. Поставил замок обратно, всё подцепил и побрызгал ВД-шкой, проверил — а всё работает, видимо просто слетела тяга у двери, всё оказалось до безобразия просто. Собираем обратно, радуемся! Особую благодарность выражаю производителям данного автомобиля, которые используют исключительно звездочки разных размеров, никаких крестовых и плоских отверток вам не понадобится (сарказм).
Всем спасибо кто осилил))))

Источник

Открытие и закрытие автомобиля

Открытие вручную снаружи автомобиля

Дверь водителя: откройте замок ключом 2. Возьмитесь снизу за ручку 1 и потяните ее на себя.

Открытие вручную изнутри

Поднимите кнопку блокировки замка двери 3 и потяните ручку двери 4.

Ответственность водителя

Выходя из автомобиля, не

— оставляйте ключ в салоне,

если в автомобиле остался ребенок (или животное), даже на короткое время.

Ребенок или животное могут причинить вред себе или другим людям, запустив двигатель, включив оборудование, например, стеклоподъемники или заблокировав двери.

Блокировка дверей от открытия детьми

Чтобы задние двери нельзя было открыть изнутри, переместите рычажок 5 на каждой двери, закройте двери и изнутри проверьте надежность их блокировки.

Звуковой сигнализатор невыключенного наружного освещения

Если Вы оставили включенными наружные осветительные приборы и выключили зажигание, при открытии двери водителя раздастся звуковой сигнал, предупреждающий о возможном разряде аккумуляторной батареи и т п.

Запирание/отпирание замков дверей вручную

Передние двери: снаружи используйте ключ для двери водителя, в салоне нажмите кнопку 1 на закрытой двери.

Задние двери: нажмите кнопку 1 каждой двери.

Центральный замок

Этот привод позволяет одновременно запирать замки боковых дверей и двери багажного отделения.

Заприте замки, нажав на красную точку выключателя 2.

Замок передней двери нельзя запереть, если дверь открыта.

Выходя из автомобиля, не оставляйте ключ в салоне.

Если Вы решили ехать с запертыми дверьми, помните,

что это может затруднить

доступ спасателей в салон снаружи в экстренной ситуации.

Прежде всего Вы должны решить, нужно ли Вам использовать эту функцию.

Включение функции

Включите зажигание, нажмите на выключатель центрального замка 1 со стороны запирания (красная точка) и удерживайте его нажатым в течение приблизительно 5 секунд до короткого звукового сигнала.

Отключение функции

Включите зажигание, нажмите на выключатель центрального замка 1 со стороны отпирания (напротив красной точки) и удерживайте его нажатым в течение приблизительно 5 секунд до короткого звукового сигнала.

Если Вы решили ехать с запертыми дверьми, помните,

_ что это может затруднить

доступ спасателей в салон снаружи в экстренной ситуации.

Когда автомобиль трогается с места, система автоматически запирает открывающиеся элементы кузова при достижении скорости 10 км/ч.

— при нажатии на кнопку 1 отпирания дверей;

— при остановке, если открыть любую дверь.

Примечание: незапертый замок задней двери снова автоматически закроется при достижении скорости приблизительно 10 км/ч.

Неисправности

Если Вы обнаружили нарушение работы, прежде всего проверьте, плотно ли закрыты все открывающиеся элементы кузова. Если они закрыты плотно, обратитесь на сервисную станцию компаниипроизводителя.

Убедитесь также, что функция автоматического запирания не отключена по ошибке. Если это случилось, включите функцию как описано выше.

Система делает невозможным запуск двигателя лицом, не владеющим кодированным ключом замка зажигания данного автомобиля.

Система электронной блокировки запуска двигателя включается автоматически через несколько секунд после извлечения ключа из замка зажигания.

Если код ключа зажигания не распознан системой электронной блокировки запуска двигателя, сигнальная лампа 1 мигает с большой частотой и запуск двигателя невозможен.

Операции с системой электронной блокировки запуска двигателя или внесение изменений в ее конструкцию (электронных блоков, электропроводки и т д.) могут представлять опасность. Работы должны выполняться квалифицированными специалистами сервисной станции компании-производителя.

Сигнальная лампа

Работа сигнальной лампы при включении зажигания

При включении зажигания сигнальная лампа 1 горит, не мигая, примерно три секунды, затем гаснет Автомобиль распознал код. Вы можете запускать двигатель.

Работа сигнальной лампы при включении системы

Через несколько секунд после выключения зажигания сигнальная лампа 1 начинает непрерывно мигать.

Система электронной блокировки запуска двигателя активизируется только после извлечения ключа из замка зажигания.

Работа сигнальной лампы в случае неисправности системы электронной блокировки запуска двигателя

Если после включения зажигания сигнальная лампа 1 продолжает мигать или горит постоянным светом, это указывает на неисправность системы.

При любых неисправностях следует обязательно обратиться на сервисную станцию компании-производителя, поскольку только работники этой станции уполномочены ремонтировать систему электронной блокировки запуска двигателя.

При неисправности кодированного ключа зажигания воспользуйтесь запасным ключом, который Вы получили при покупке автомобиля.

Видео по теме «Рено Симбол. Открытие и закрытие автомобиля»

Рено Символ. Не закрывается багажник с ключа.
Открываем Renault с разряженным аккумулятором
щелчок в двери / Renault Scenic

Источник

Снятие замков передней и задней двери

Замок передней двери

Снятие
1. Снимите накладную панель двери.
2. Снимите с двери поглотитель энергии бокового удара.
3. Отверните защитные болты (А) и три боковых болта (В) крепления замка.

4. Отсоедините тягу (С) внешней ручки двери.
5. Удалите клипсу (D) крепления внутреннего троса управления замком.

6. Снимите защитную накладку (Е).
7. Отсоедините разъем электродвигателя привода замка, снимите электродвигатель.
8. Поверните замок к панели двери по стрелке (1) для освобождения пальца (F) фиксации цилиндра замка (см. рисунок элементов замка).

9. Выньте замок по стрелке (2).
10 Поверните клипсу фиксации цилиндра по стрелке (3) на четверть оборота, выньте цилиндр из панели двери.

Замок задней двери

Снятие
1. Снимите накладную панель задней двери.
2. Отстегните защитные крышки (1) и (2).
3. Отсоедините кронштейн (А) и рычаги индикатора открытия двери.
4. Отсоедините тягу замка (В) внутренней ручки двери.

5. Отверните три болта (С) крепления замка.
6. Отсоедините тягу замка (D) внешней ручки двери.

7. Отсоедините разъем электродвигателя привода замка, снимите электродвигатель.
8. Поверните замок в направлении переда двери и выньте замок через проем панели двери.

Источник

Как разобрать дверь на Renault Clio \ Symbol

Разборка передней двери на Клио Симбол

Снятие ручки двери

Снятие дверной обшивки на Renault Clio Symbol

Снятие и замена электропривода замка двери

Для разборки передней двери требуется набор ключей-торкс (звездочки) Т15-Т30

Гаечный ключ на 8 и 10

На рисунке смотрите их расположение (желтые стрелки)

Снимаем декоративную решетку динамика указано синими стрелками

Для снятия надавить и потянуть на себя

Откручиваем динамик и снимаем с него штекер, снимаем штекер с блока кнопки стеклоподъемника

Затем вставляем плоскую отвертку между обшивкой и корпусом двери и аккуратно отстегиваем

Обшивка держится на мастике и трех пистонах

Откручиваем на пол оборота пластиковую гайку крепления личинки замка и немного вытягиваем личинку наружу

Снимаем дверную ручку

Снимаем тягу дверной ручки освобождая фиксаторы креплений

Для снятия тяги наклоняем замок и отсоединяем фиксаторы тяги

Для снятия кожуха с замка нужно отсоединить шайбу-фиксатор и снять сам кожух

Автор: Кузнец (renault-symbol-club.ru)
