Лечим провисание пятой двери
Про то, что у прадиков любит провисать пятая дверь, особенно если на ней висит запасное колесо, не знает только ленивый. Всему виной изност втулок петель.
Кто как решает эту проблему:
1 — самый адекватный — покупка новых петель и установка их
2 — вытачивание новых втулок из более усиленного металла
3 — наш колхозный способ)
Приступим?
Итого нам необходимо:
1 помощник с уровнем квалификации «принеси-подай, отойди — не мешай» весовой категории не менее 40 кг
2 ключ накидной либо гаечный на 12
3 две китайские шайбы М12 «по рупь писят» из ближайшего строительного магазина
Порядок действий:
— открываем пятую дверь (если помощник не дюже силен, предварительно снимаем с двери запаску)
— пока помощник подстраховывает, откручиваем два болта, прикручивающие нижнюю петлю к двери
— помощник отодвигает нижнюю часть двери
— подставляем между петлей и дверью две заранее подготовленные шайбы
— прикручиваем болты на место
Примечание: вероятнее всего, этого до вас на вашей машине никто не делал, значит болты будут откручиваться не от легкого дуновения, но не сцать — прикипать там нечему, болт сидит крепко, но откручивается без проблем)
Обслуживание замка 5й двери (двери багажника) без колеса
Как демонтировать замок я рассказал в предыдущем бортжурнале ( www.drive2.ru/l/584587518695987002/ )
Кстати замок у нас фирмы AISIN 69110-60170 и где-то на Д2 есть статьи что его можно заменить на замок правой передней двери 69030-33241 от Wish ZNE10
После того как вытащил замок я его сначала помыл и продул компрессором на тот случай если во внутрь попадет вода или задует пыль. Я в любом случае сменю всю смазку внутри при разборе.
На корпусе замка есть пара болтиков, их мы выкручиваем и аккуратно двумя тоненькими отвертками расщелкиваем пластмассовые защелки по всему периметру замка и вытаскиваем верхнюю пластмассовую крышку из металлического крепления которое обведено на этом
Аккуратно разобрал все помыл, продул, прочистил, набил силиконовой смазки побольше, еще все труднодоступные места побрызгал силиконовым спреем и собрал в обратном порядке.
Теперь надо же вернуть снятый уплотнитель,
и отрезал тоненькую полоску, обезжирил замок и
Оказалась ничего сложного в этом не было, главное все делать не спеша и аккуратно.
ремонт петлей двери багажника Прадо
В Прадике задняя дверь багажника тяжелая и широкая как у шифонера )))
К тому же на ней еще висит полноценная тяжеленная запаска
По этому через некоторое время начинают провисать петли двери
Когда петля стоила что то около 2 тыр с их периодической заменой еще можно было мириться, но сейчас уже цены выросли до неприличия, да и просто западло как то за две штампованные хрени выкладывать сотку баксов как минимум
Решено было отремонтировать петли самостоятельно
Пораскинув мозгом пришел к выводу о ущербности конструктива петли в принципе
В процессе ремонта своей машины давно назревала мысль о том, что у косопузых вообще мозги как то не так устроены, как у нас )))
Наряду с общей надежностью агрегатов, конструкция отдельных узлов крайне сложна и не рациональна, такое впечатление, что их проектировали японские ПТУшники )))
Итак. вернемся к нашим баранам
Изнашиваются внутренние уши петли. крепящиеся к двери
Не понятно по каким соображениям между осью и отверстием уха петли зазор составляет около 1мм, в него запрессована какой то пластмассовый вкладыш, я так понимаю, что ПТУшники пытались снизить трение в нагруженном узле
Живет вкладыш совсем недолго — по моим прикидкам, с момента замены петель я открывал заднюю дверь ну… раз двести-триста, не более

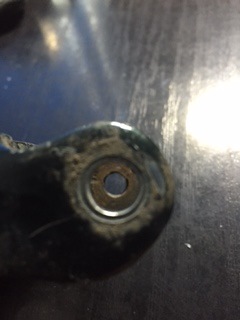

Верхние уши петли, крепящиеся к кузову практически не изнашиваются, ось в них запрессована плотно «внатяг» и не вращается — хорошо видно что оба отверстия остались абсолютно круглые

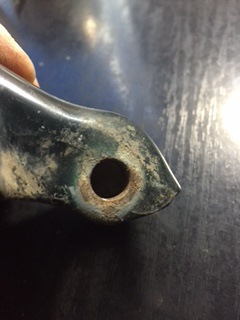

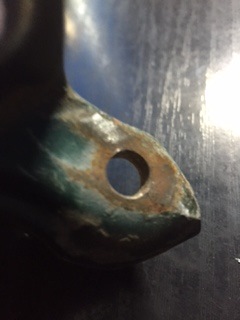

А вот отверстия во внутренних створках петли стали овальными, видна выработка в зоне контакта ось\ухо петли
Причина износа — разрушение пластиковой вставки, узкая зона контакта, большой вес двери, рычаг в 1500мм
Пораскинув мозгом — все таки инженерное образование имею ))) — увидел выход в увеличении площади контакта оси и внутренней петли
Итак, процесс пошел :
Поход в ближайший хозмаг, одной целой длинной гайки не нашлось — будем колхозить из двух
Замок двери багажника
Ну это же Prado! Наверняка многие владельцы Prado сталкивались с завышенной стоимостью запчастей на этот автомобиль. Речь не идёт о запчастях, устанавливаемых только на prado. Речь о запчастях, устанавливаемых на многие модели Toyota. Например, как-то сломалась на моём prado ручка открывания капота 53601-52010-C0. На farpost такая ручка от prado (если искать по модели, а не OEM) стоила в среднем 500 руб. Я же купил за 200 руб. от какой-то другой Toyota. Но это простой пример, т.к. деталь абсолютно одинаковая и по OEM легко найти список машин. А если по OEM деталь ставится только на prado / GX470?
Возникла необходимость заменить замок / электрозамок двери багажника / пятой двери. Защёлка на нём перестала возвращаться в положение «открыто». Замок я снял, разобрал и обнаружил выпавшую пружинку. Так и не смог понять, где она стояла. Подозреваю, что выпала из части замка, где расположена защёлка. Но эту часть разобрать не смог (на заклёпках).
Решил замок заменить. Каталог выдаёт OEM: 69110-60170, 69110-60172, 69110-60172 — prado 120; 69110-60190, 69110-60191, 69110-60192 — prado 120 и Lexus GX470. Цена нового от 7000 руб., цена на farpost от 5000 руб. (ну это же Prado!), и то по фото состояние замков плохое. Как быть?
Запчасти. На замке указаны производитель Aisin и маркировка R (правый). Смотрю farpost и вижу много похожих замков от правых передних дверей различных Toyota выпуска с 2002 г. Сам механизм защёлки, расположение крепёжных винтов и разъёма совпадают. Купил замок правой передней двери 69030-33241 от Wish ZNE10.
Ленд крузер прадо: как правильно снять дверь
Характерные неисправности механизма отпирания багажника
Из несерьезных проблем багажника — он протирает краску до грунта на нижней створке дверного проема. Часто диагностируются поломки замка двери при пробеге свыше 30-60 тысяч километров, из-за чего постоянно мигает сигнализация открытого багажника или активируется подсветка в салоне. Другие характерные проблемы:
Не закрывается с кнопки 5-я дверь багажника
Если после нажатия кнопки она не закрывается и звучит двойной сигнал открытых дверей багажника ленд крузер 200, нужно осмотреть верхний левый угол внутри бардачка. Там находится кнопка, которую водители часто случайно задевают. Она нужна для отключения и включения функции открытия багажника электроприводом.
Попробуйте перенастроить заднюю дверь автомобиля:
Если после этих манипуляций электропривод не заработает – потребуется прозванивать проводку, осмотреть реле и сканировать систему на ошибки. Не исключается обрыв, поломка привода или реле.
Toyota Land Cruiser 200 — надежный автомобиль, который редко страдает от поломок и неисправностей. Не всегда удается открыть багажник ленд крузер 200 самостоятельно — тогда проще обратиться в сервисный центр за квалифицированной помощью. Неопытное вмешательство может только навредить и окончательно сломать механизм.
Снятие, установка и регулировка двери задка Toyota Land Cruiser
Снятие, установка и регулировка двери задка
Ввиду значительности веса сборки двери задка разумно будет заручиться помощью ассистента.
Конструкция двери задка
1 – Регулятор стеклоподъемника
2 – Правая направляющая стеклоподъемника
3 – Упор двери
4 – Заднее стекло
5 – Левая направляющая стеклоподъемника
6 – Замок двери
7 – Направляющая лента облицовки оконного проема
8 – Наружная уплотнительная лента
9 – Крышка сервисного отверстия
10 – Пластина
11 – Коленчатый рычаг привода защелки
12 – Цилиндр замка
13 – Внутренняя уплотнительная лента
14 – Облицовочная панель номерного знака
15 – Панель обивки двери задка
Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Откройте дверь задка и надежно зафиксируйте ее в поднятом положении. Снимите упоры двери (обратитесь к иллюстрации выше).
3. Отсоедините электропроводку, проложенную между дверью задка и кузовом автомобиля. Для этого высвободите проходную втулку и рассоедините контактные разъемы.
| 4. Обведите петельные планки маркером и выверните болты их крепления (обратитесь к сопроводительной иллюстрации). С помощью ассистента снимите сборку двери задка с автомобиля. |
5. Установка производится в обратном порядке.
| 6a. Для замены замка необходимо снять панель внутренней обивки двери, крышку сервисного окна, направляющую ленту облицовки оконного проема, облицовочную, уплотнительную ленту, стекло, регулятор стеклоподъемника и направляющие желоба (см. Раздел Снятие и установка стекла и регулятора стеклоподъемника двери задка). Снимите коленчатый рычаг дистанционного привода защелки дверного замка (обратитесь к сопроводительной иллюстрации). |
| 6b. Снимите приводной механизм. Облицовочная панель номерного знака крепится к двери задка автомобиля посредством гайки и пяти фиксаторов, отдайте гайку и, поддевая панель, отпустите фиксаторы. Отдайте две крепежные гайки и снимите цилиндр замковой сборки, в случае необходимости отсоединив соответствующую электропроводку. Пройдитесь по исполнительному штоку и отсоедините его, также отсоедините трос привода отпускания замка (обратитесь к сопроводительной иллюстрации). |
| 6c. Выверните три крепежных болта (обратитесь к сопроводительной иллюстрации) и снимите сборку защелки замка двери. Установка производится в обратном порядке. |
| 7a. Смещение двери в продольном направлении производится путем отпускания гаек крепления петельных планок к кузову автомобиля (обратитесь к сопроводительной иллюстрации), далее петли подстукиваются молотком в соответствующую сторону. |
| 7b. Регулировка положения двери в кузовном проеме (вправо-влево, вверх-вниз) производится путем ослабления крепежа петель на дверной раме. Исправность срабатывания защелки достигается за счет корректировки положения ее ударника (обратитесь к сопроводительной иллюстрации). Закончив регулировку, прочно затяните соответствующий крепеж. |
Видео про “Снятие, установка и регулировка двери задка” для Toyota Land Cruiser
Снятие обшивки с задней (пятой) двери на ПРАДО 120
Ленд Крузер 200, LC200 Не открывается верхняя часть задней двери багажника.
Toyota Land Cruiser Prado 120 Ремонт задней части авто
Устранение неисправностей
На внешней части двери тоже быстро скапливается слой снега – из-за запасного колеса и завихрений. Способы решения:
При сбое контактов требуется аварийно открыть механизм из салона. Ремонт прост: кнопка разбирается, если малость на нее нажать. Там может быть вода, мусор и другие элементы, мешающие работе. Как они попадают внутрь сказать сложно. Жидкость требуется высушить, загрязнения убрать. Если не помогло – заменить кнопку.
