Регулировка биксеноновых линз своими руками

Как известно, ксеноновые лампы запрещается использовать, если они не имеют правильно отрегулированных световых границ. Данное правило вполне оправдано, поскольку ксенон – это одно из наиболее мощных устройств в нынешнее время, которое может «пробить» даже «световую стену». Дело в том, что ксеноновые лампы дают невероятно сильный поток света. Именно поэтому, если его направить не в то русло может произойти ДТП, столкновения и прочие неприятности на дороге.

Слепит ксенон?

Регулировка ксенона просто необходима, поскольку ксенон может ослепить. Во избежание неприятностей стоит с умом и максимальной ответственностью отнестись к данному вопросу, ведь когда вы устанавливаете ксеноновые фары на свой автомобиль, то уже несете ответственность не только за свое транспортное средство, но и за водителей встречной полосы.

Настройка ксенона

Существует несколько вариантов:

Наиболее верным будет первый вариант. Именно мастера при помощи специального оборудования смогут верно выставить все световые границы. Самостоятельная настройка даже в самом лучшем случае даст только приблизительный вариант. Наиболее удобным вариантом станет ксенон корректор. Это устройство, которое автоматически производит регулировку фар и направленность света. Данное устройство является обязательным при наличии ксеноновых ламп и ксенон оптики.

Ксенон: регулировка фар

Для того чтобы ксеноновое освещение принесло только позитивные моменты при передвижении, используйте его правильно и наслаждайтесь каждой поездкой, садясь за руль своего любимого авто.

Фары с линзами становятся все более популярными. Они функциональнее по сравнению с традиционной оптикой. Выглядят элегантно и престижно. Развитие технологий значительно удешевило их стоимость. Линзовая оптика перестала быть достоянием только люксовых автомобилей, хорошо зарекомендовав себя при установке на недорогие модели и став элементом тюнинга.

Разновидности линз

Линзовая фара – принципиально новый вид автомобильной оптики. Линза в фаре многократно усиливает свет, формирующийся на незначительной площади отражателя. Благодаря особенностям конструкции отражаемый свет лампы собирается в единый пучок внутри фары и перенаправляется в линзу, которая проецирует направленный луч света на дорожное полотно. Такая оптика обеспечивает отличную светоотдачу и сфокусированный световой поток.

Преимущества линзовых фар:

Все более популярными становятся фары с линзами

Разновидности линзовых световых приборов для автомобилей

Выделяют 4 основные группы:

Особенности выбора

Чтобы сделать правильный выбор при установке линз в фары, необходимо понимать, в чем заключается разница между ними.

Отличительные особенности обычных линз и билинз:

Правила использования:

При установке линз в фары необходимо сделать правильный выбор

Как установить линзы в фары своими руками

Линзовые световые приборы значительно улучшают ближний свет и качество дальнего света. Возможна установка как в штатные фары, так и в “неродные”. Решившись на самостоятельную установку линзованного прибора, стоит здраво оценить свои возможности. Потребуются базовые технические навыки, сноровка, аккуратность и знание конструкции автомобильных фар.

Подготовительные процессы

Эта часть работы не относится к сложным. Важно соблюдать инструкцию к автомобилю и производить все операции поэтапно:

Точность и внимательность требуется, чтобы собрать и монтировать фару

Процесс сборки и установки фары

Чтобы собрать и монтировать фару требуется точность и внимательность.

После всех подготовительных работ приступают к выполнению следующих операций:

Настройка линз

Настройка и регулировка света фар необходимы для безопасности на дороге. Даже минимальные отклонения могут искажать поток света, ослепляя участников движения.

Для настройки понадобятся:

Для безопасности на дороге необходимы настройка и регулировка света фар

Последовательность действий для регулировки линз:

Пример: Предположим, что линзы расположены на высоте 35 см от поверхности земли, а расстояние от центральной оси автомобиля до линз – 75 см. После всех манипуляций горизонтальная линия на стене располагается на высоте 30 см от земли, а проведенные к ней перпендикуляры в 75 см от проведенной в начале вертикальной оси.

Заключение

Линзовые фары значительно улучшают качество освещения и повышают уровень безопасности на дорогах в ночное время. Но только при правильной установке и настройке. В случае сомнений целесообразно обратиться к мастерам и произвести монтаж и регулировку фар в автосервисе.

Каждый автолюбитель так или иначе сталкивался с проблемой неправильно отрегулированных передних фар: они не только уменьшают эффективную зону видимости в темное время суток, но и создают реальную угрозу автомобилистам, которые едут во встречном потоке. На данный момент существуют 3 решения проблемы неправильно отрегулированных фар: в автосервисе, при помощи специального оборудования и вручную. Существует много противников самостоятельной регулировки фар. Их главными аргументами являются «кустарность» данного метода, неточность настройки и несоблюдение требований, предъявляемых на ТО. Но что же делать тем, кто так или иначе не может приобрести дорогостоящее оборудование или воспользоваться услугами автосервисов?

Процесс установки, условно можно разбить на 3 действия:

В этой статье специалисты магазина Xenon-Shop расскажут вам, как собственными силами отрегулировать и настроить свет передних фар. Перед тем как начать, проверьте исправность вашего автомобиля: направление света фар зависит от состояния пружин подвески, давления в шинах, разницы в размерах шин, распределения нагрузки и т.д. Все эти неисправности могут задать неправильный угол при настройке, который повлияет на качество регулировки.

Вам потребуется:

-ровная вертикальная стена
-горизонтальный участок перед стеной, не менее 7.5 метров
-что-либо для разметки экрана(клеящаяся лента, мел. )

Для начала, вам потребуется разметить экран для предстоящей настройки. Для каждого автомобиля разметка экрана индивидуальная и зависит от многих параметров. Существуют и универсальные значения разметки, применимые к большинству современных автомобилей.

Разные фирмы так или иначе оговаривают условия, при которых выполняется регулировка фар. Как правило, легковой автомобиль должен быть заправлен на 12 бака и определенным образом загружен. Бывает, что из-за дефектов самой лампы добиться хорошей регулировки вообще невозможно.

Отметим, что лампы бывают 2 типов: с совмещенными ближним-дальним светом и раздельные. Для совмещенных ламп регулировка света фар осуществляется по ближнему свету, а дальний настраивается автоматически. Для раздельных ламп вам придется регулировать пучки и дальнего, и ближнего света.

Процесс разметки экрана на стене:
1) Подъехав на машине вплотную к стене, отметьте на стене:
-центр машины(М)
-центральные оси каждой лампы

Проведите дополнительную горизонтальную линию на расстоянии 3”(7.62 см) ниже линии, соединяющей центры ламп(B-B).

3) Если вы следовали всем пунктам верно, то ваш экран должен быть размечен как на рисунке выше. Теперь, все что вам остается сделать — включить БЛИЖНИЙ свет фар и настроить их так, как показано на рисунке:

Непосредственно сам процесс регулировки фар не составляет особых трудностей — от вас потребуется подкручивать регулировочные винты для достижения идеального пучка света на экране. Регулировочные винты находятся под капотом машины, на задней части фар.

Данный метод настройки подходит для ламп с совмещенным ближним-дальним светом. Настроив ближний свет по системе, описанной выше, ваш дальний свет настроится автоматически.

Для передних фар с раздельной системой ближнего-дальнего света, вам придется регулировать пучок света каждой лампы. при этом, экран размечается по-другому:

При регулировке, лампы ближнего света регулируются по методу, описанному выше, а пучок дальнего света представляет собой ровную окружность, с центром в точках D.

Если вы следовали всем пунктам нашего руководства, то свет ваших фар настроен правильно и не слепит поток встречных автомобилей. Отметим, что вы никогда не достигните идеально настроенного света без использования специального оборудования, применяемого в специализированных центрах по регулировке света фар.
В магазине Xenon-Shop вы всегда можете получить консультации квалифицированных специалистов, выбрать наиболее подходящий вам комплект ксенона и дополнительного оборудования. Рекомендуем вам воспользоваться услугами наших официальных установочных центров – это избавит вас от необходимости возиться установкой и настройкой ксенона самостоятельно. Квалифицированные специалисты установочных центров Xenon-Shop в кратчайшие сроки установят и отрегулируют ксеноновый свет на вашей машине.

Источник

Линзы в фары. Часть 6 — Настройка света.

Для чего это нужно

При первичной установке линз в фару, где ранее был отражатель неизбежно возникает ситуация когда эти самые линзы необходимо правильно выставить относительно горизонта и высоты.
Далее, после сборки фар, необходимо выполнить окончательную регулировку, чтобы выехать на дороги общего пользования (хотя бы до испытательного стенда). О том как все это сделать и будет рассказано в данной статье.

Для начала посмотрим что есть на драйве касательно нашего автомобиля. Вообще регулировка фар своими принципами не меняется на различных машинах, однако ради спортивного интереса будем смотреть именно наше авто.
Лично я нашел только одну статью касательно настройки фар:
Статья

Чтож опять не густо. Значит начнем собственное изучение.

Для понимания того, что означает правильно настроенный свет, давайте возьмем первую картинку из статьи выше и разберем ее по частям.

Вообще картинка достаточно типовая для любой статьи по настройке фар, потому как подчеркну еще раз — общие принципы настройки не меняются от автомобиля к автомобилю.

Что вообще нужно уловить на схеме?
Все просто:
1. Производится регулировка расхождения света фар в разные стороны относительно друг друга. На схеме это вертикальные полоски 1,2 и расстояния между ними указанное значением 1225. Это значение — расстояние между лампами на авто. Т.е. свет не должен сближаться и отдаляться друг от друга при перемещении машины.
2. Расхождение света фар также регулируется относительно центральной оси автомобиля — вертикальные полоска 0. Т.е. обе фары должны светить строго прямо. Таким образом показывается, что необходимо проверять не настроены ли обе фары так, что расстояние между пучками света всегда одинаковое, однако этот самый свет постепенно смещается в сторону.
3. Свет регулируется путем изменения расстояния между горизонтальной осью проведенной на той же высоте, на которой установлены лампы (на схеме h — высота ламп от земли, 3 — горизонтальная ось между источниками света на этой высоте) и горизонтальным участком испускаемого света (горизонтальная ось 4)
4. Это самое расстояние зависит от расстояния от стены(на фото это не ясно, но так оно и есть). Разберемся как рассчитывается это значение.
На корпусе фар каждого автомобиля есть обозначение следующего вида:

Чаще всего это 1%. Нет, это не шанс крепления фары выжить при фронтальном ударе. Это значение — процент падения луча света в зависимости от расстояния.
Т.е. при значении в 1% свет фар на расстоянии в 3м должен опуститься на 3см. На 6м — 6см и.т.д.
Примечательно что на большинстве схемах регулировки фар указывается значение чуть больше. Наш пример не исключение — на 3м расстояния там указанно 35мм разницы.

Теперь давайте поговорим о том как осуществляется эта самая регулировка.
В 2 части (Устранение тряски отражателя) цикла статей я уже рассматривал механизм регулировки фар на нашем автомобиле.

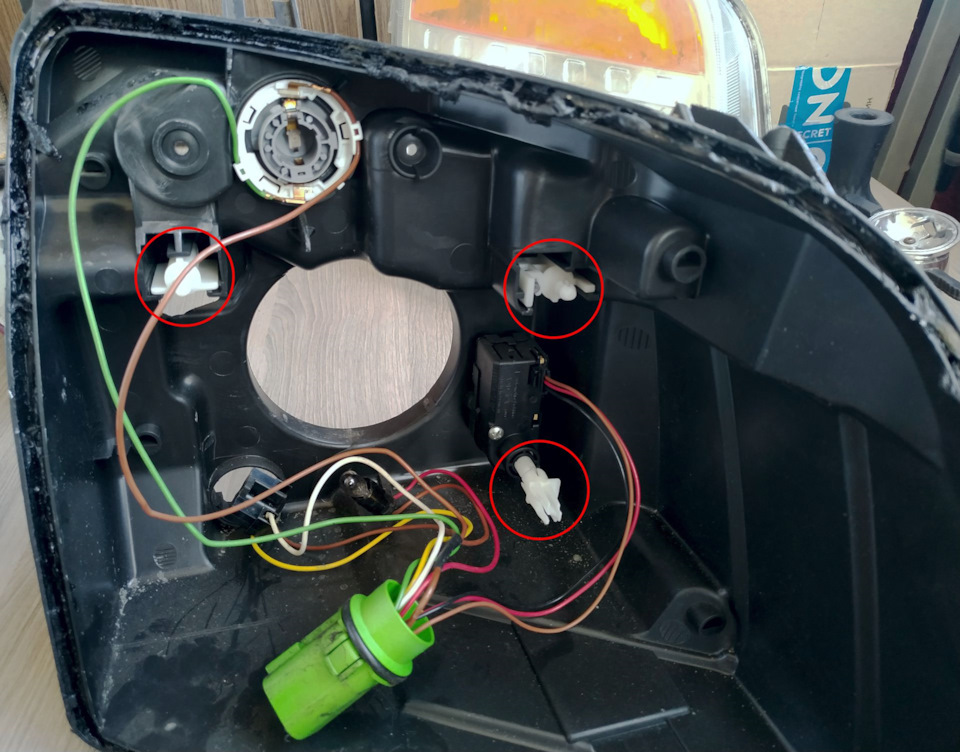

Отражатель у Ford Fusion крепится в трех точках — две подвижные с помощью регулировочных болтов и пластиковых деталей вверху и одна точка электрокорректора фар внизу.

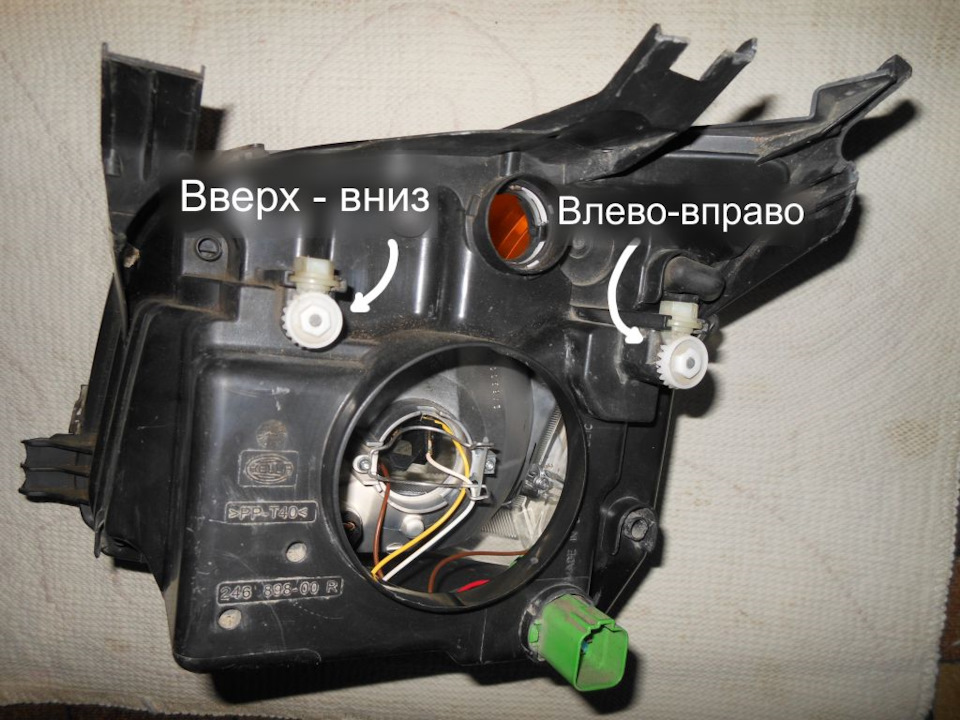

Сзади механизм регулировки выглядит вот так

Регулировка света работает следующим образом:
С помощью закручивания вперед по резьбе верхних регулировочных болтов пластиковая белая деталь утапливается назад и отражатель отклоняется вверх(из _| в _\) а путем выкручивания соответственно наоборот деталь выдвигается вперед, а свет опускается вниз (из _| в _/).
Снизу тем временем закреплен электрокорректор, который выполняет ту же самую функцию, но с тем отличием что его выдвижение поднимает свет, а втягивание назад опускает (так как он стоит снизу отражателя).
Ввиду того что вверху точек крепления две, а снизу одна то при регулировке высоты света верхними болтами наибольший эффект изменения этой самой высоты происходит когда крутишь болт, который под собой имеет точку крепления корректора (угол фары, расположенный ближе к решетке радиатора). Однако при изменении высоты происходит «завал» горизонта, но что более примечательно, центр луча света начинает сдвигаться в сторону (влево-вправо). Если плохо понимаете о чем я сейчас говорю, то возьмите лист бумаги и поочередно двигайте один угол на себя, при этом держа два из трех остальных (таким образом, каким устроены точки крепления отражателя) и примерно представьте куда бил бы луч света от листа.
Соответственно чтобы восстановить горизонт и сместить луч света обратно в центр машины вторым верхним болтом регулировки производят донастройку.

Ничего не понятно? Не беда. Это все нам понадобиться чуть позже, когда машина и фары уже будут собраны. А пока нас интересует первая проблема внедрения линзы — как установить на отражатель линзу так, чтобы ее вообще потом можно было донастроить штатными механизмами

Первое с чем сталкиваются при навешивания линзы — необходимо вывести горизонт каждой линзы, а также сделать так, чтобы все шел прямо а не вбок. Задача эта без машины крайне сложно реализуемая. По этой причине, если вы внедряете линзы не около авто, то не торопитесь ставить обратно стекло фары. Необходимо произвести окончательную регулировку и только потом собирать.
Также для этих процедур нам понадобится лазерный(!) уровень и рулетка.

Если вы трогали регулировочные болты, то перед сборкой нужно поставить их в среднее положение — чтобы можно было осуществлять регулировки в обе стороны.
Ставим фары с отражателем и линзой, но без стекол на автомобиль. Подключаем и включаем свет. Чаще всего, как бы вы не старались сделать свет ровным без машины, вы увидите примерно следующую картину.
Для понимания я отметил линию горизонта и примерное расстояние между линзами.

Как видите попадания нет ни по горизонту (хотя левая фара почти попала), ни по «сходу» — фары смотрят в разные стороны. А я очень старался сделать все ровно без машины.

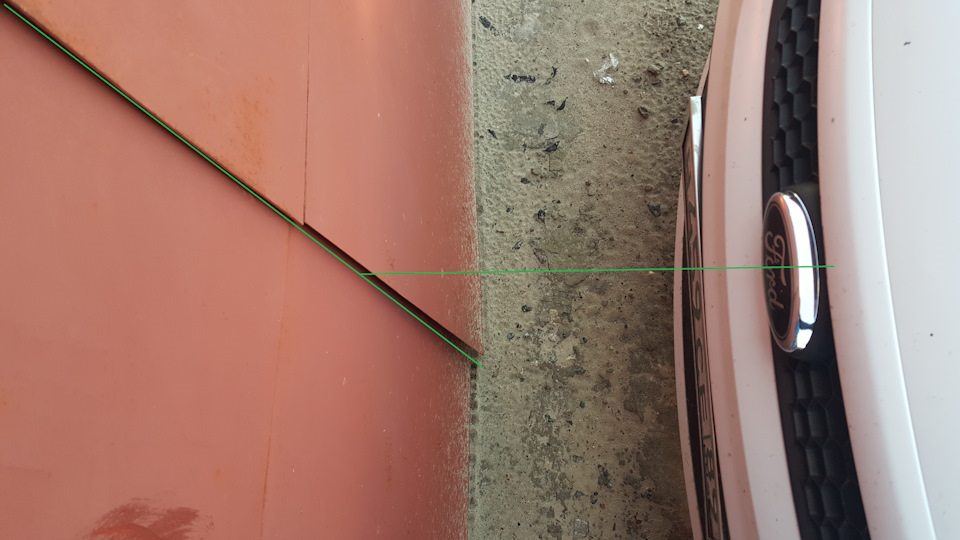

Первая проблема с которой вы столкнетесь — как найти линию в которую нужно сводить «сход» линзы. Можно сделать, например так, как автор этой статьи — подъехать вплотную к стене, отметить центральную ось и от нее рассчитать расстояние до необходимой линии (расстояние от центра авто до середины линзы). Далее ровно отъехать назад на расстояние 3-5м и начинать регулировку.

Ввиду того что я делал все манипуляции в гараже, а ровно отъехать назад в нем проблематично, то я искал эту ось с помощью тени от предмета непосредственно перед источником света. Просто поставил лазерный уровень перед линзой и свел ось в центр тени. Центр горизонтальной линии совместил с центром линзы. Эта линия понадобится нам дальше.

Что делать дальше — если вы как и я крепили линзы на шпильки через шайбы, то необходимо снимать линзу и подпиливать шайбы чтобы в итоге линза смотрела прямо, а не вбок.
Если у вас универсальные линзы на гайке, то скорее всего вам не нужна эта доделка.

Горизонт «ловится» путем пропиливая отверстий для шпилек на отражателе таким образом чтобы можно было покрутить линзу в нужную сторону и попасть в горизонт.
Если у вас линза на гайке, то необходимо ослабить гайку и повернуть линзу. Иногда требуется подпилить фиксирующую шайбу.

Попали в горизонт? Расстояние между линзами совпадает с расстоянием между галками?
Отлично. У меня на это ушло 1-2 часа и где-то 5 снятий линз)
Осталось отрегулировать примерное падение луча и можно собирать фары. Напоминаю пока что мы вообще не трогаем болты регулировки — они стоят в среднем положении и понадобятся только на финальной настройке(!). Все манипуляции проделываем с линзой, отражателем, внутренними шайбами шпилек.

Далее нам необходимо замерить расстояние от линзы до стены в метрах и выставить такое-же расстояние в сантиметрах между нижней горизонтальной линией света и осью, на которой располагаются линзы. Вспоминаем теорию, берем рулетку и начинаем финальные подпиливания

Теперь пару слов о особенностях выставления света:

0. Настройка света производится только при точной установке фар на крепления (!). Зная какое это больное место на нашей машине хочу особенно остановиться на этом моменте. Оторваны «уши» — сначала чините уши. Сорван крепеж на крыле? Чините крепеж. Настройка света на фаре, которая опять уйдет после очередного чиха дело неблагодарное. Причем неблагодарное для всех остальных водителей на дороге.
Перед настройкой света трижды проверьте село ли крепление на клипсу крыла.
1. Обратите внимание на форму света от линзы (Hella intemo, оригинал). Это не четкая галка с горизонтальной линией. На горизонтальной линии у этих линз есть небольшая ступенька от шторки. Она одинаковая у обоих линз и не является дефектом. Соответственно у вас может не быть этой ступеньки, а будет просто прямая горизонтальная линия. Это стоит понимать.

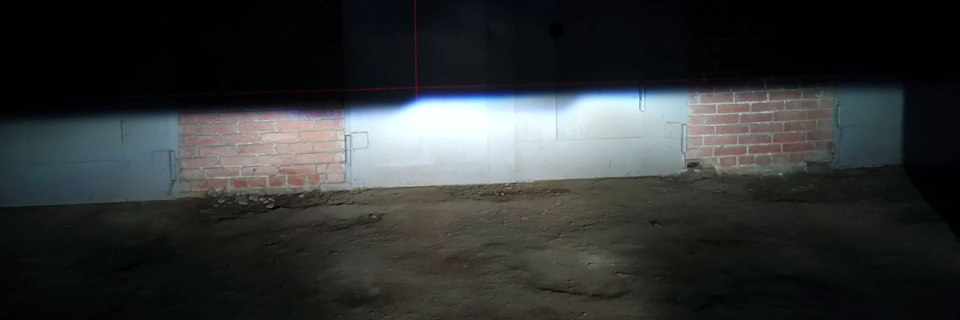

2. На фотографиях видна четкая свето-теневая граница от линзы. В действительности же глаз видит свет несколько иначе. Линия на стене превращается в градиент шириной в 3-5см и ориентироваться становится сложно.
Также пока настраиваешь горизонт линзы складывается впечатление что левая горизонтальная часть света (нижняя) не такая уж и горизонтальная и стоит под некоторым углом относительно правой горизонтальной линии (верхней). Если вы в такой же ситуации, то не смотрите на центр света, смотрите на края (на фото условно гаражные ворота соседних от центрального и далее в стороны) — там свет примерно стабилизируется в прямые линии.
3. Настройка света производится раздельно для каждой фары. Т.е. когда вы настраиваете левую фару, то закрываете свет\отключаете правую фару и наоборот. В противном случае крайне тяжело рассмотреть галки, которые частично перекрываются обоими линзами.
4. Выведенный по вышеприведенному алгоритму свет является лишь примерно настроенным. Необходима точная донастройка на стенде. Процедура с предварительной настройкой необходима как минимум по той причине, что возможна установка линз таким образом что штатных регулировок не хватит для выведения света в норму.

Ну и хотелось бы пару слов сказать о самом подходе к настройке света. Существует два основных подхода в настройке — «в прямую линию» и «ступенькой». Схематично оба варианта представлены ниже

Приверженцев каждого способа настройки на драйве очень много. И естественно каждый из них закидывает фекалиями другого. Я не хочу особо ввязываться в это противостояние поэтому просто оставлю пару статей рассуждений на эту тему, а вы уж сами решите к какому лагерю примкнете:
Статья №1
Статья №2

Что же касается моего мнения, то по ГОСТу свет фар настраиваются в одну линию и именно так я все и настроил.

Теперь в последний раз проверяем:
1. Горизонт каждой фары
2. «Сход» каждой фары
3. Расстояние между линзами и между галками.
4. Расстояние от горизонтальной части галки до линии линз.

Все в норме? Отлично. Проверяем что регулировка фар крутится в обе стороны и собираем фары.

Переходим к окончательной настройке фар. Эта операция требует чуть бОльшей оснащенности. Можно конечно обратиться на стенд и за 300-500р это сделают без вашего участия, но это не так интересно)

Нам понадобится:
1. Лазерный уровень (желательно с функцией горизонтальной проекции на все 360 градусов)
2. Лазерный дальномер (опционально, но очень желательно)
3. Рулетка
4. Доступ к ТЦ с ровными стенами и полами. Потребуется ровная стена и ровный участок пола длиной 5-10м перед ней. Так как настройка света идет на сантиметры, но перепады пола не должны быть больше этих самых сантиметров. Идеально подходят полы из полированного бетона крупных ТЦ, там же обычно и ровные стены. Я использовал парковку крупного «Магнита».

Регулировку фар рекомендуют проводить в 0 положении корректора, с полным баком и (!) водителем за рулем. По этой причине хорошо бы найти помощника при проведении процедуры.

Переходим непосредственно к настройке.

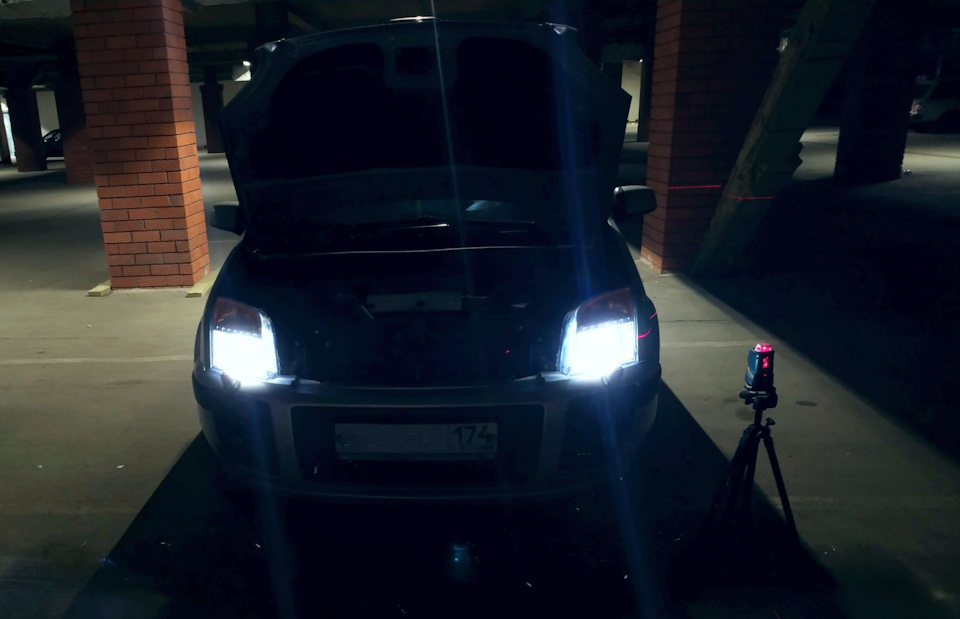

Подъезжаем вплотную к стене, фиксируем вертикальные линии на стене, в том месте где находятся линзы.

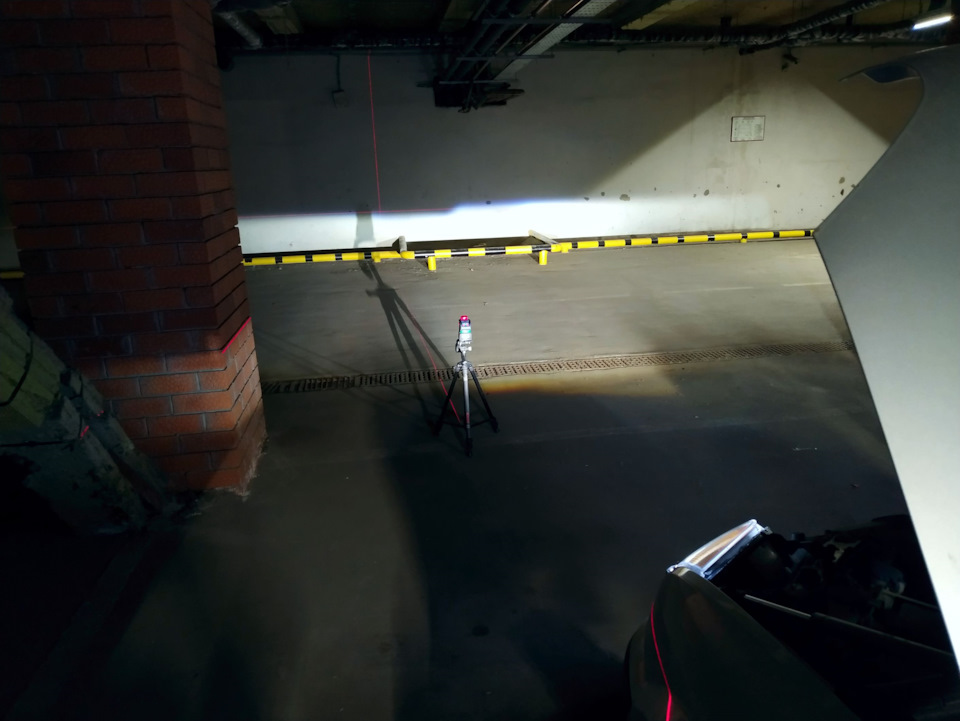

Отъезжаем на 3-5м. Выставляем лазерный уровень таким образом чтобы горизонтальная линия проходила через центр линзы и отбрасывала проекцию на стену.

Далее Лазерным дальномером фиксируем точное расстояние от фары до стены. Включаем свет, закрываем вторую фару, садим человека за руль. Замеряем расстояние от нижнего горизонтального участка света до проекции лазера. Должно быть расстояние в сантиметрах равное расстояние до стены в метрах. Т.е. для 3м-3м, для 5м-5см и т.д. Не совпадает? Крутим регулировочные болты. Болтом, расположенным ближе к решетке радиатора регулируем высоту. При это неизбежно свет немного уходит в сторону. Вторым болтом обратно возвращаем свет в центр ( на отмеченную вертикальную линию)

Повторяем операцию для второй фары. Далее замеряем расстояние между галками — оно должно совпадать с расстоянием между линзами на машине.
Все в норме? Отлично, откатываем\отъезжаем на машине на метр назад. Повторяем операцию.
Таких подходов нужно сделать 5-10 шт. В идеальном раскладе примерно после третьего подкручивания при каждом следующем откате машины вы будете просто замерять расстояние, которое будет в норме.

Если все так и есть — поздравляю, фары настроены. Теперь можно быть спокойным за глаза встречных водителей.
