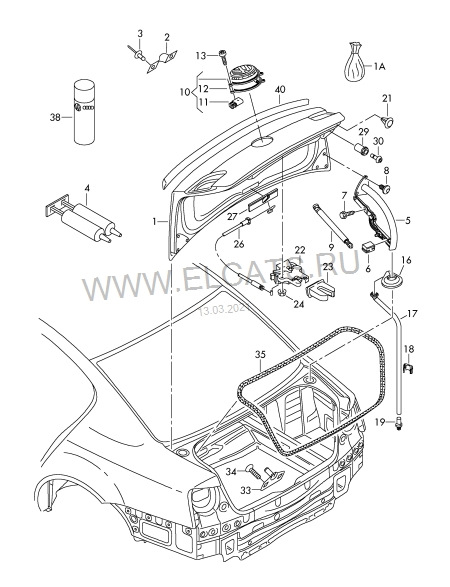

Не открывается крышка багажника Volkswagen Passat B6 седан
В один прекрасный момент не открылась крышка багажника на моем Passat. Дело совсем не в замёрзших уплотнительных резинках, замке и значке. На улице оттепель, весна)
Из симптомов: при поворачивании значка VW слышно лёгкое жужжание, но крышка не открывается
При том, что изловчился, залез в багажник через задние сиденья и попробовал дернуть ручку аварийного открытия
Вуаля — все работает, крышка открылась. Следовательно, по механической части проблем нет. Замок работает
Разбираемся дальше, необходимо вскрытие. Внутренняя часть (обшивка) крышки багажника держится на клипсах и 4х саморезах:
Снимаем поворотную ручку с логотипом VW: 3 винта М5×13.6 N90626209
Отсоединяем фишки с поворотной ручки и замка
Визуально с контактами все в порядке — коррозии нет. Тестера в тот момент не оказалось под рукой, для проверки напряжения. Принято решение — если проблема не будет найдена, буду досконально разбираться с проводкой.
Снимаем замок: две гайки М6 N01508210 головкой 10мм
Рассматриваем подробно снятые механизмы.
На поворотной ручке есть микровыключатель, определяющий открытие (нажатие)
Соответственно в «нажатом» положении микровыключатель нажат.
Обнаружен дефект резинки, так называемого пыльника.
Снимаем со значка. Вытягивается легко.
Попробуем реанимировать тот, который есть. По аналогии с блоками ELV — достаточно «окисленные» контакты промыть стиртом. Шприц + спирт. Несколько минут нажатий.
После прочистки подключаем к фишке.
Корпус держится на защелках по периметру.
Подключаем также фишку на замок. Для проверки работоспособности тандема «ручка-замок»
Выясняется — моторчик рабочий. Крутит шестерёнку.
В закрытом положении микрик нажат
Я так понимаю, он даёт сигнал на панель приборов о том закрыта крышка багажника или нет.
Принцип работы — замок открывается при:
1. натяжении тросика (аварийная ручка):
2. срабатывании микровыключателя поворотной ручки VW и моторчика замка:
Собираем все в обратном порядке
При установке замка — две гайки и направляющая. Установить криво не получится
Вставляем тросик на место
Обратил внимание на маркировку проводки к замку: KAM1, KAM3. Нигде раньше не видел такого на проводах, может, просто внимание не обращал
Все собрано. Все работает. Дополнительно промазал замок и все механизмы силиконом. Крышка открываться/закрываться стала тише и легче. Ну во всяком случае, такое впечатление.
Вывод: проблема в микровыключателе 1K0962103
В другом видимых причин нет.
⚠️⚠️⚠️ Через полгода ситуация повторилась. Крышку не открыть. Поворачиваем значок- изредка что-то жужжит и все. Опытным путем при разборе выяснилось, что проблема всеже в моторчике замка. Он через раз, а то и реже крутится. Да и вращение неуверенное какое-то (с кнопки на крышке, с кнопки на брелке, с кнопки в салоне) — как будто не хватает ему силы на вращение шестиренки. Разобрал корпус. Внутри все контакты и графитовые щетки в грязи — чёрные. Отсюда и плохое вращение — нет уверенного контакта. Промыл все до блеска очистителем контактов LAVR (Ln3512)
Все заработало. Моторчик забегал, не удержать) крышка открывается при лёгком нажатии. Проблема решена
Не открывается задняя правая дверь! Прошу помочь
Ребят такая проблема. Вчера не открылась задняя правая дверь с наружи видимо что то с тросом.
А снутри не открывается так как зашита от детей включена. Проблема.
Вот тут нашел как снять обшивку b6club.ru/viewtopic.php?f=48&t=11111&start=50
Винты выкрутил, а обшивку сдернуть не могу!
Что делать дайте совет!
Volkswagen Passat 2006, engine Diesel 2.0 liter., 140 h. p., Front drive, Automatic — vehicle breakdown
Comments 16
Тросики посмотри. Если в поряде, до вопрос к замку. Попробуй промыть и смазать. Я передние разбирал, так попутно смазывал направляющие стеклоподъемников.
Хуже когда открыл, и не закрывается )
Все разобрал, сломанных элементов нет и стало закрываться )
Главное начать с низу и окуратно что бы проводку не оторвать, лучше всего сразу клипсы новые купить…
Там клипсы, с низу оттягивай потихоньку они отщелкнуться
Дверь закрыта, и даже со своими не большими пальцами у меня это не получается
Пробуй сиденье снять, должно быть удобнее…
Дверь закрыта, и даже со своими не большими пальцами у меня это не получается
А внизу саморез открутил?
Я что то не помню, карта там помойму больше никуда не упирается… Тогда просто резко дерни снизу, фишка с проводкой вверху не оторвешь…
Пока не получается, вспотел уже весь!
По сути там два шурупа в ручке, один саморез внизу, остальное на клипсах, верх карты одет на дверь, поэтому сверху не сдернешь. У карты пластик толстый сломать трудно, поэтому пот сойдёт дергай сильнее… Если не ошибаюсь всего там 5 или 6 клипс…
Спасибо буду пытаться
По сути там два шурупа в ручке, один саморез внизу, остальное на клипсах, верх карты одет на дверь, поэтому сверху не сдернешь. У карты пластик толстый сломать трудно, поэтому пот сойдёт дергай сильнее… Если не ошибаюсь всего там 5 или 6 клипс…
Получилось! Не без потерь конечно, 1 клипсу поломал, но не критично!
После уьрал пластиковую накладкуи резиновый уплотнитель и увидел наконец замок от детей, плоской отверткой кое как повернул и вуаля! Все открыто)))
Дверь теперь открывается и снаружи и снутри! Волшебство! Ничего не делал! Осталось все собрать обратно!
Всем добра!
Замена держателя агрегатов задней двери VW Passat B6
Снятие
2 Снимите отделку двери (см. тут) и наружную ручку двери (см. тут).
3 Снимите заглушку (2 на иллюстрации 24.1) и опустите стекло так, чтобы разжимной штифт (5) и дюбель (4) были доступны через монтажное отверстие стеклоподьемника.
4 Вверните в разжимной штифт винт 5×70 и вытяните штифт из дюбеля.
5 Вверните винт 8×80 мм в дюбель и вытяните дюбель из направляющей стекла (3), отжав тягу стеклоподъемника в сторону. Замечание: При вворачивании винта дюбель вследствие слишком сильного давления может упасть в раму двери.
6 Поднимите стекло и закрепите его, например, клейкой лентой или пластиковым клином Замечание: Для снятия стекла потяните его под углом вверх наружу и выньте из рамы окна вперед.
7 Отсоедините отрицательный провод от аккумуляторной батареи и разъедините разъем на стойке В (см. тут).
8 Втяните в дверь центральный провод с разъемом.
9 Выверните два винта (8 на иллюстрации 24.1) крепления замка двери.
10 Выверните винт (6) крепления скобы опоры (7), сместите скобу опоры по направлению стрелки А и отсоедините от двери.
11 Выверните все винты (9, 10 и стрелки) крепления держателя агрегатов двери (1) и снимите держатель из рамы двери по направлению вниз. Замечание: При этом должна быть извлечена также нижняя часть стеклоподьемника.
12 Опустите держатель агрегатов под углом вниз, в направлении стойки В.
Замечание: Сначала необходимо вынуть верхнюю часть стеклоподъемника и замок двери.
13 Вытяните из рамы двери центральный провод.
20 Дальнейшая установка выполняется в последовательности, обратной снятию.
21 Подключите батарею и активируйте автоматическое перемещение стеклоподъемника с э/приводом (при соответствующей комплектации)
22 Перед установкой отделки двери проверьте исправность функционирования стеклоподъемника.
23 Проверьте работу механизма запирания двери.
Как Разобрать Заднюю Дверь Passat B6
в качестве разбирать спинку дверь в фольксваген пассат б6
Фольксваген Пассат Q6. Установка аудио-видео системы. Звукоизоляция кузова и салона VW B6 (volkswagen-
Фольксваген Пассат Б6, заказчик Большаков И. Реверс
1. ALPINE IVA-D511R Штатная магнитола
2. ALPINE SPG 17C фронтальные колонки
3. Задние динамики KICX STC 6.29
4. Фриер сабвуфер PIONEER TS W 308F. размер 15 дюймов
5. Усилитель 4-канальный ALPINE MRP-F600
6. Одноканальный (моно) усилитель ALPINE MRP-M352
7. Аудиокабели KICX, БЕЛСИС
Используются акустические материалы группы компаний «Стандартный слой» STP
Перед началом работы машина полностью разобрана.
Звукоизоляция. 1-й слой. BiMast приклеен к более выделенным участкам, 2-й слой. вибропласт,
2-й слой. для дверей и панелей с битопластом
Слой 3. Акцент для звукоизоляции потолка и интерьера
Установка Kicx STC 6.29 Задние динамики / Недорогие динамики / Очень хорошо «звук»
Я снял видео только потому, что лично не смог найти тот магический цилиндр, который блокирует стекло. но это необходимо.
Снятие двери Passat B6
Удаление вмятин без окрашивания 7 (812) 958 29 20 Курс по удалению красителя без окрашивания AutoYuvelir Россия.
Передние (передние) динамики Alpine SPG 17 CS
Штатная магнитола Alpine IVA.D511R
Сабвуфер Pioneer TS-W308F
Установлены два усилителя: усилитель Alpine MRP-F600 (4-канальный) Усилитель Alpine MRP-M352 (моноусилитель)
Установка аудио-видео системы. Внешняя и внутренняя шумоизоляция VW B6 (Volkswagen-Volkswagen B6) Фото нашей работы.
Метки: автозвук, установка автозвука, установка мультимедийных систем
Это видео было отредактировано YouTube Video Editor ()
Просмотр темы. в качестве разобрать черный вход. Фольксваген Пассат Б6 клуб
28 августа 2013 г. НЕ путайте передние двери с задними, в области крепления стекла и держателя есть две втулки, и они растянуты: первая помощь открыта черный вход Passat B6 Volkswagen
Разборка автомобиля Volkswagen Passat B6 или обращение с запчастями Passat B6. Где купить? | Автор: Алина
Я был бы признателен, если бы вы могли сказать мне хороший магазин подержанных запчастей из Европы Фольксваген Пассат Q6. Я хотел бы купить механическую коробку передач коробка передач с небольшим пробегом на Passat B6 2.0 TDi и несколькими частями марины. В общем, это требуется: передняя правая дверь в цвете для Passat B6, стекло передней правой двери, рулевое колесо и панель приборов, правое рулевое колесо, правый гранатомет и переднее правое крыло. Буду благодарен за координаты. Благодарность!
Passat B6. Снял замок задний покинул дверь YouTube
1:53 Снятие замка задней двери Passat b6. Продолжительность: 1:19. Виталий Тулубинский 3 389 просмотров · 1:19 · Открытие VW Volkswagen с
Вам также может понравиться
Фольксваген Гольф 4 нет спидометр работает как проверить
Снятие и установка обивки передней двери (для применения на моделе VW Passat B6)
#обивка_передней_двери #дверная_карта #VW_Passat_B6
Обивка передней двери
Ниже описаны снятие и установка обивки двери с левой стороны. Снятие и установка с правой стороны выполняются аналогичным образом.
1. Выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания. Затем открываем нужную дверь и при помощи специального съемника для панелей, поддеваем и извлекаем накладку подлокотника.
Примечание:
За неимением данного съемника можно воспользоваться отверткой, только перед применением обернуть жало отвертки клейкой лентой, чтобы не повредить элементы обивки.
2. Отсоединяем два электрических разъема и окончательно снимаем накладку подлокотника с обивки двери.
3. Отворачиваем три винта крепления с крестообразным шлицем, расположенных за накладкой подлокотника.
4. Отворачиваем два нижних винта крепления обивки.
5. При помощи специального съемника для панелей поддеваем обивку двери и отсоединяем клипсы по всему периметру обивки, начиная снизу.
6. Приподнимаем вверх и отсоединяем обивку от самой двери.
7. Извлекаем тросовую тягу из направляющей и затем отцепляем ее.
8. Отсоединяем электрический разъем и окончательно снимаем обивку двери.
Примечание:
Для отсоединения разъема необходимо поддеть его фиксатор.
9. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:
Видеообзор процедуры снятия и установки обивки передней двери VW Passat B6
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Обивка передней двери
Ниже описаны снятие и установка обивки двери с левой стороны. Снятие и установка с правой стороны выполняются аналогичным образом.
1. Выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания. Затем открываем нужную дверь и при помощи специального съемника для панелей, поддеваем и извлекаем накладку подлокотника.
Примечание:
За неимением данного съемника можно воспользоваться отверткой, только перед применением обернуть жало отвертки клейкой лентой, чтобы не повредить элементы обивки.
2. Отсоединяем два электрических разъема и окончательно снимаем накладку подлокотника с обивки двери.
3. Отворачиваем три винта крепления с крестообразным шлицем, расположенных за накладкой подлокотника.
4. Отворачиваем два нижних винта крепления обивки.
5. При помощи специального съемника для панелей поддеваем обивку двери и отсоединяем клипсы по всему периметру обивки, начиная снизу.
6. Приподнимаем вверх и отсоединяем обивку от самой двери.
7. Извлекаем тросовую тягу из направляющей и затем отцепляем ее.
8. Отсоединяем электрический разъем и окончательно снимаем обивку двери.
Примечание:
Для отсоединения разъема необходимо поддеть его фиксатор.
9. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:
Видеообзор процедуры снятия и установки обивки передней двери VW Passat B6
