[2] Дверная проводка

В прошлой части я подготовил и проложил переднюю салонную проводку.

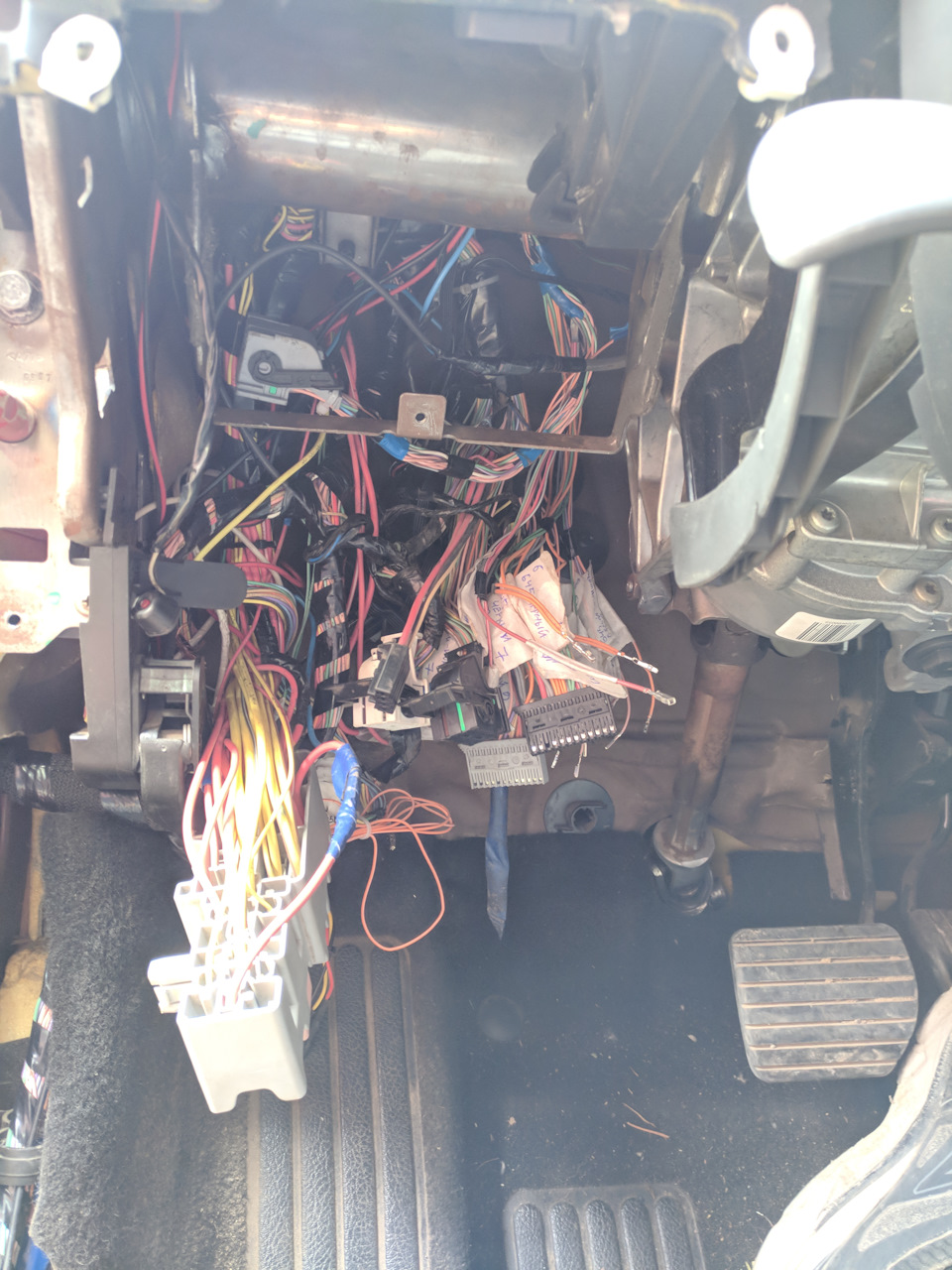

В эти выходные нужно было проложить заднюю салонную и 4 дверных. Проблема была в том, что передняя и задняя проводки соединяются разъемом R423 под водительским креслом. для чего нужно снять это самое кресло. А у меня болта приржавели. 3 болта я как то еще открутил, а 4ый сидел намертво. Боялся лишнюю нагрузку давать иначе сверну шляпку и всё, только сверлить или зубилом. ВДшка, постукивание по болту, много мата и 2 часа танцев и всё, болт откручен)

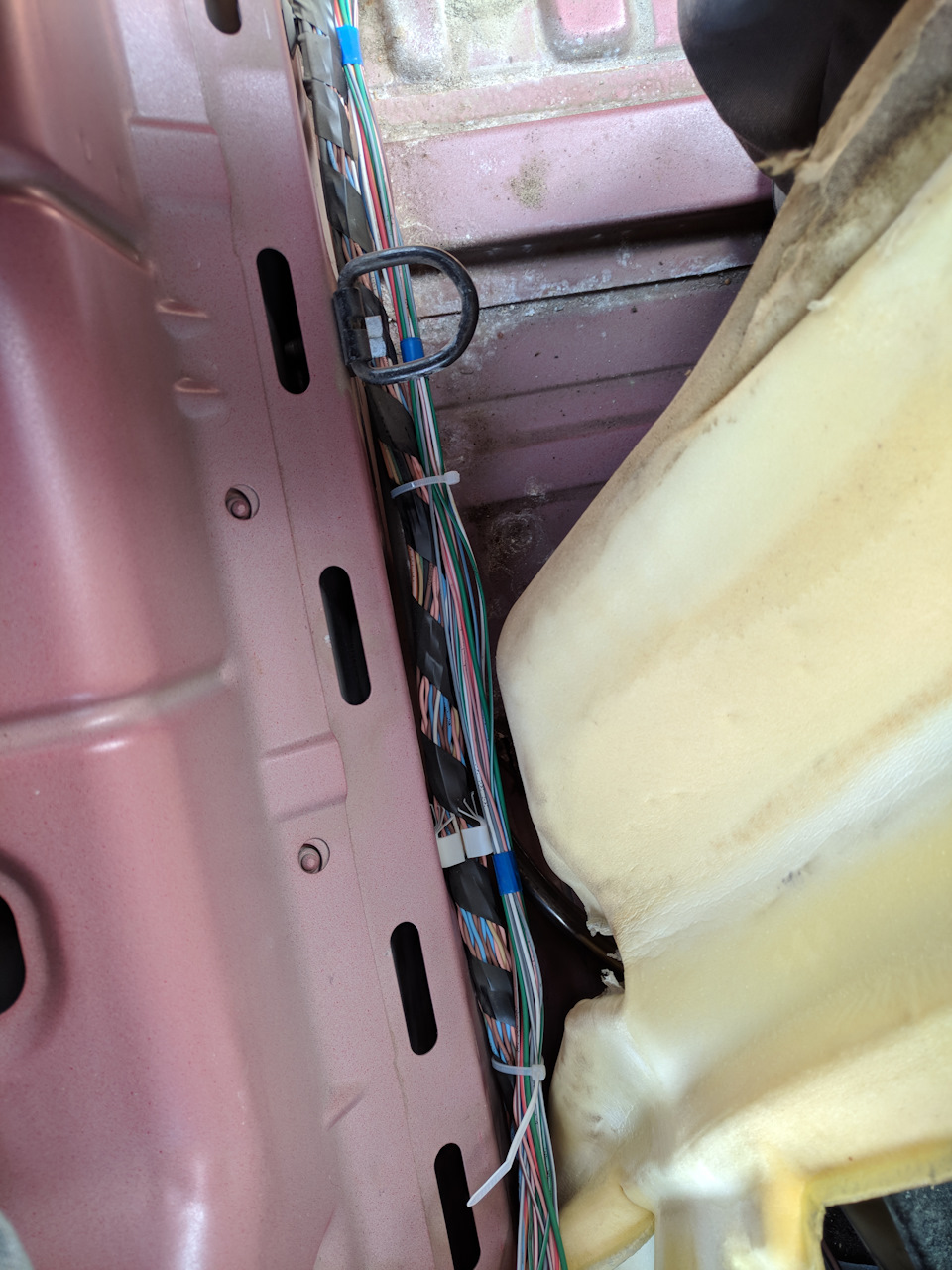

Снял кресло, снял задний диван. Центр с ручником не снимал. просто задрал угол коврлина и проложил задний жгут. Фото почти не делал, некогда было.

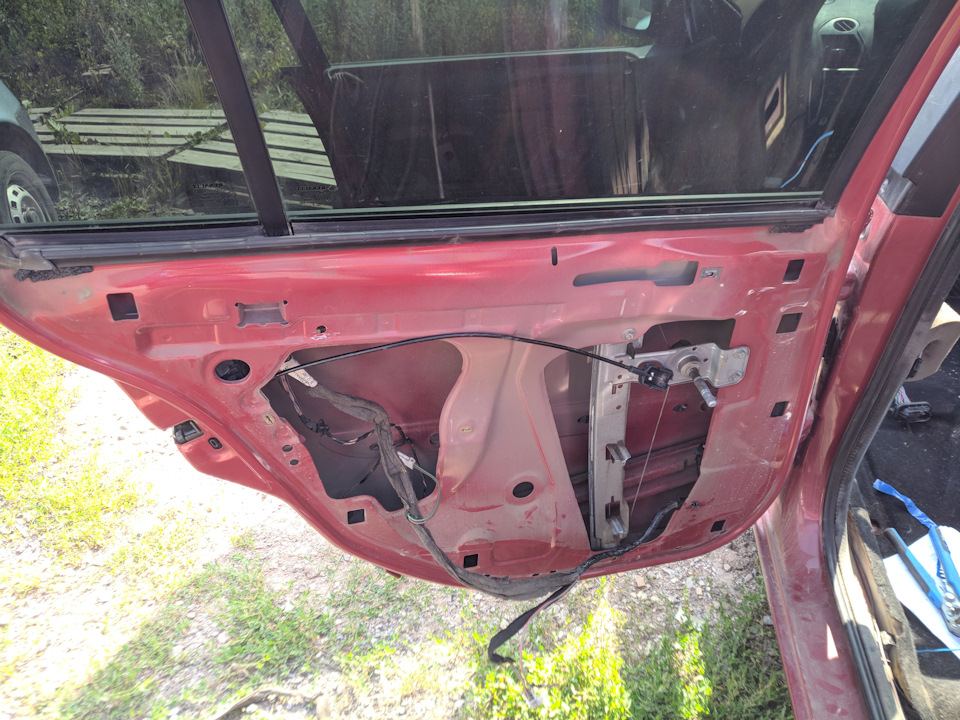

Дальше вскрыл все 4 двери и достал родные жгуты. Из задних дверей вынул замки на 4 пина и поставил новые на 6 пинов с блокировкой от детей.

Задние стеклоподъемники только в перспективе, провода подвел, но пока остаются весла. Спереди заменил моторчики и блоки. Но оказалось что блоки стеклоподъемников мертвые, потому в итоге пока что спереди нет никаких. Жду из Китая. Время вечер. Собрал на скорую руку, лишь бы замки работали.
Сегодня с утра привычным делом за скинул водительское кресло, ибо забыл подключить 2 провода замка бензобака. Заодно получше уложил провода и кое где подмотал изолентой в нормальную косу.
Дальше перепиновка разъемов с новой проводки и более аккуратное укладывание проводов за ЦЭКБС.

Заменил и подключил передние дверные ручки на ручки с СР. Ручки серые, не в цвет, но буду красить. Пока денег нет. Всё равно снимать карты что бы заменить блоки стеклоподъемников.

Подключил правое зеркало. Функция складывания и регулировки с джойстика

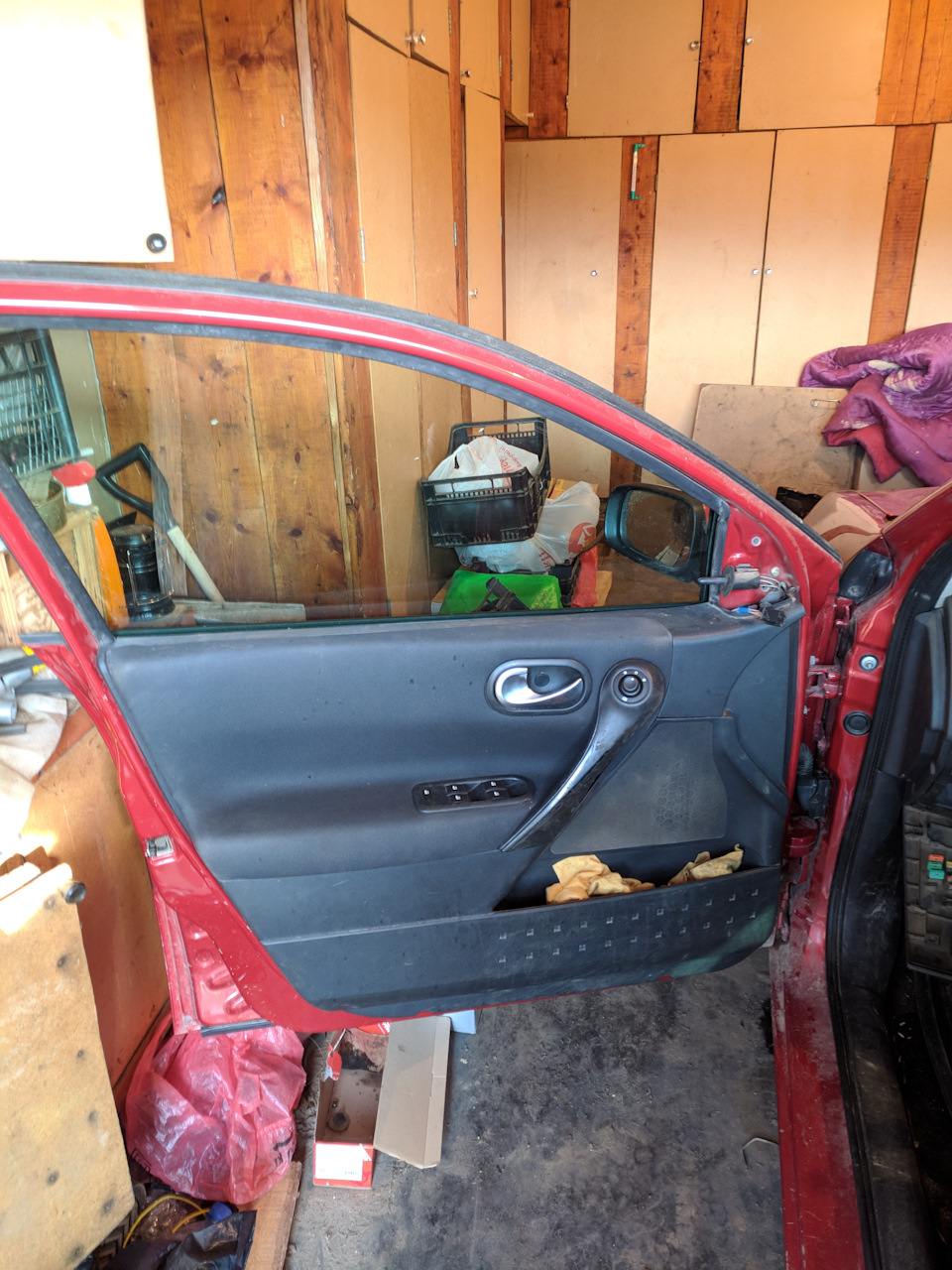

Всё собрал в обратном порядке. Попутно успев испачкать постиранные дверные карты))

Clip’ом указал, что у меня импульсные стеклоподъемники.

Теперь покупаю левое зеркало, задние дверные ручки, импульсные блоки стеклоподъемников на 4 двери задние кнопки стеклоподъемников. ну и меняю сам ЦЭКБС, что бы работали СР.

Источник

[15] №1 Проводка дверей. Privelegens.

Дошли руки и настроение до внедрения Импульсных Электро-стеклоподъемников на все двери. Климата, Датчика дождя и Электро зеркал.
начинаем изучать мат часть.

Для реализации всех функций была приобретена проводка от седана EXTREME комплектации.
В Моей комплектации есть несколько отличий:
1) Дверные разъемы белого цвета и находятся внутри салона (на 20 контактов).

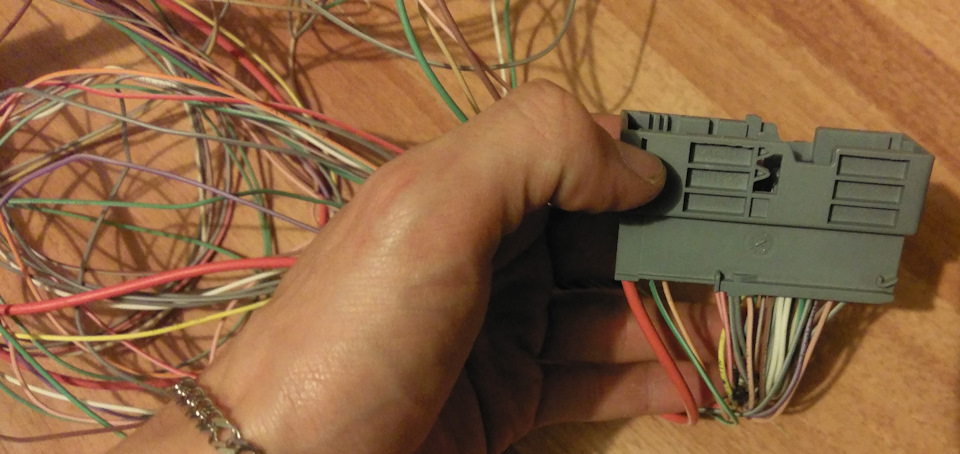

2) Нет Серого разъема под водительским сиденьем (разъем R423).
3) Сзади весла.
4) Механические зеркала.
5) Отсутствие Датчика дождя и температуры салона.
6) Нет Климата.

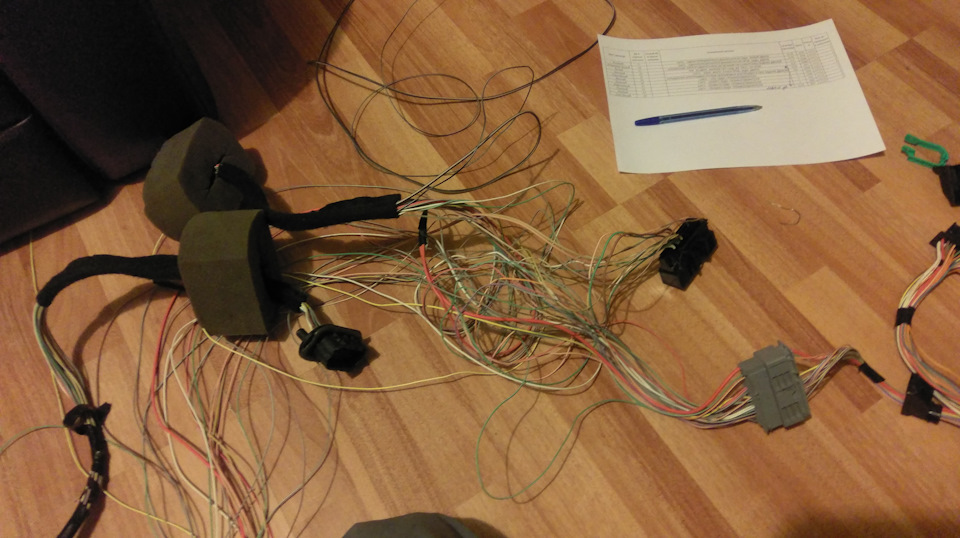

Соответственно начал с задней проводки вырезал все что идет не от дверей.

Дальше надо было перенести все функции дверей на Серый разъем, что бы не ломать существующую проводку. Изучаем Разъемы.

Итог: 11 контактов находятся в разъеме R2. Их то и надо нам перенести. Составил табличку переноса.

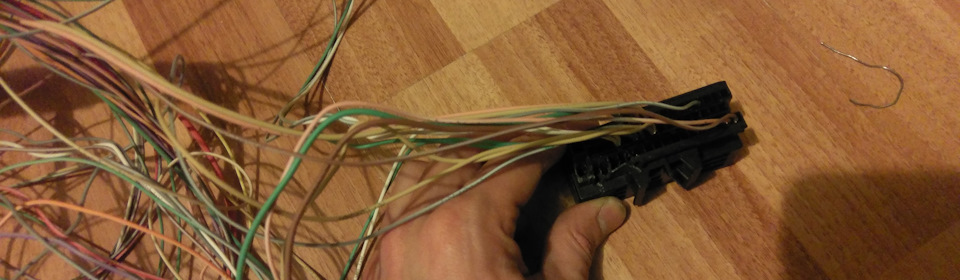

Самое сложное это вынимать контакты. Необходимый инструмент СКРЕПКА. Перенес контакты и в задней части проводки разъема и в передней.

Источник

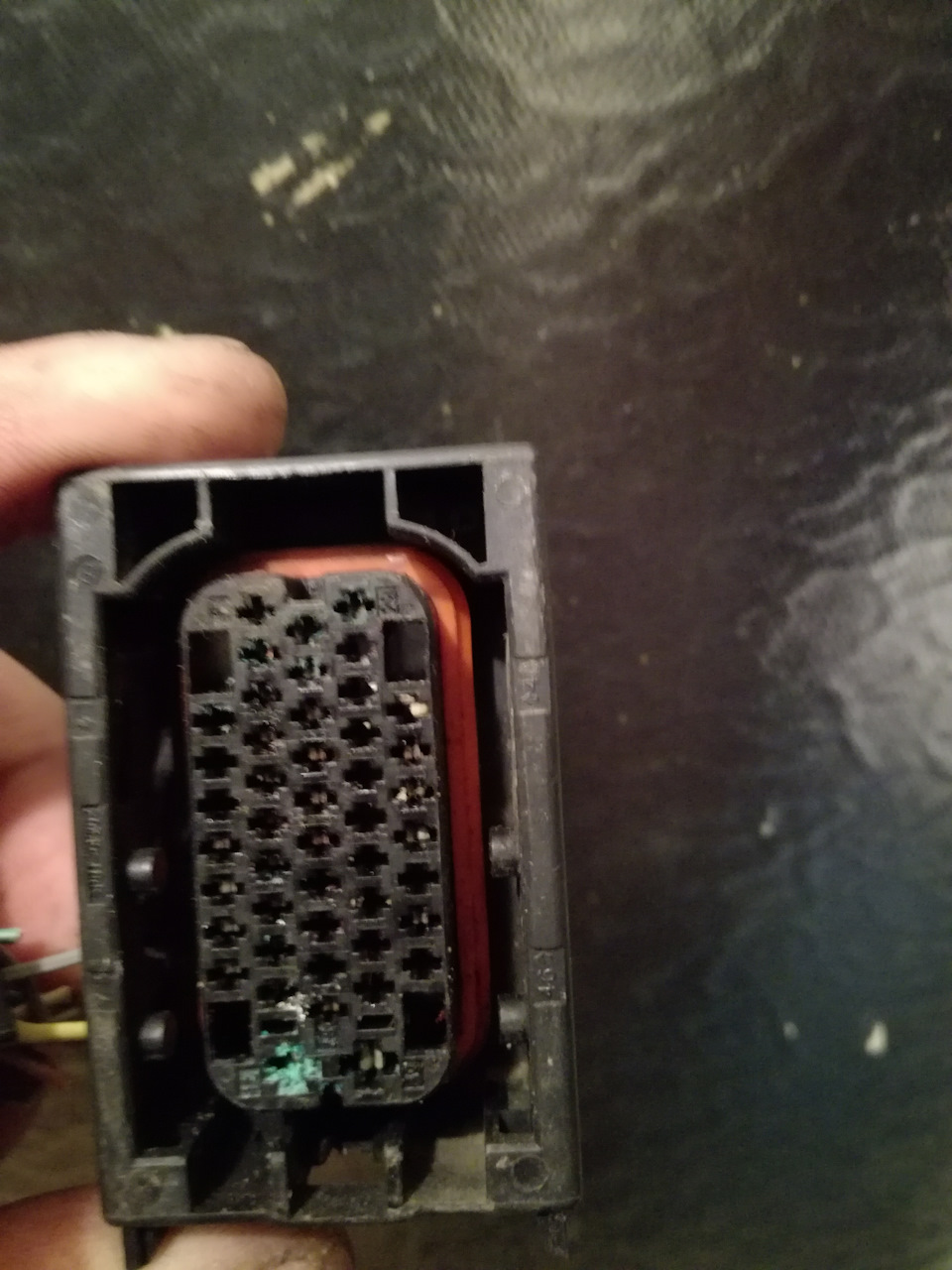

Разъем водительской двери.

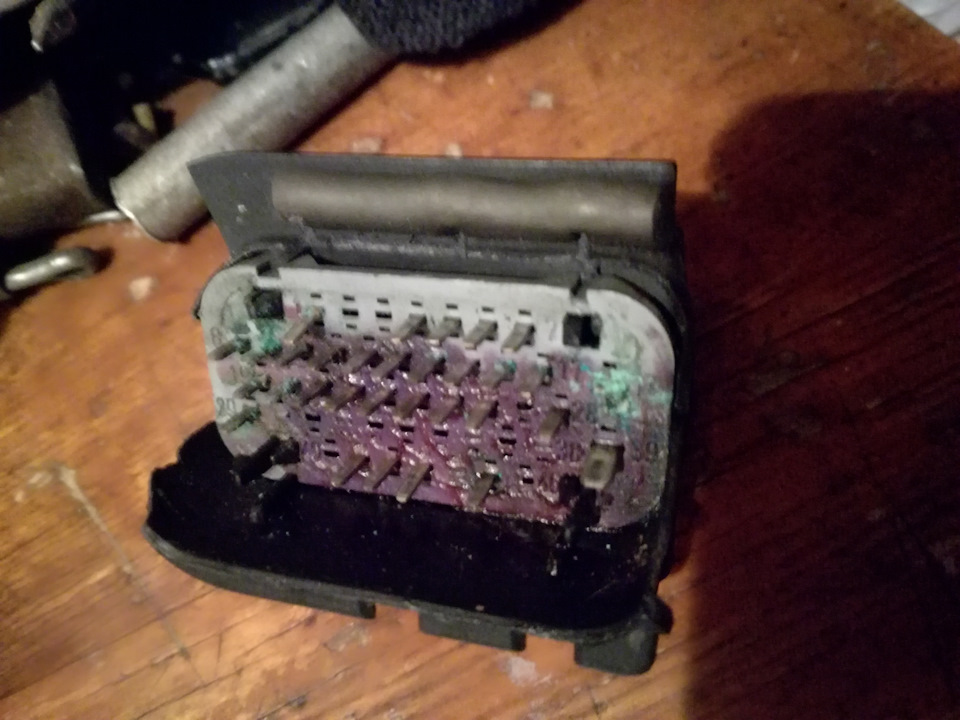

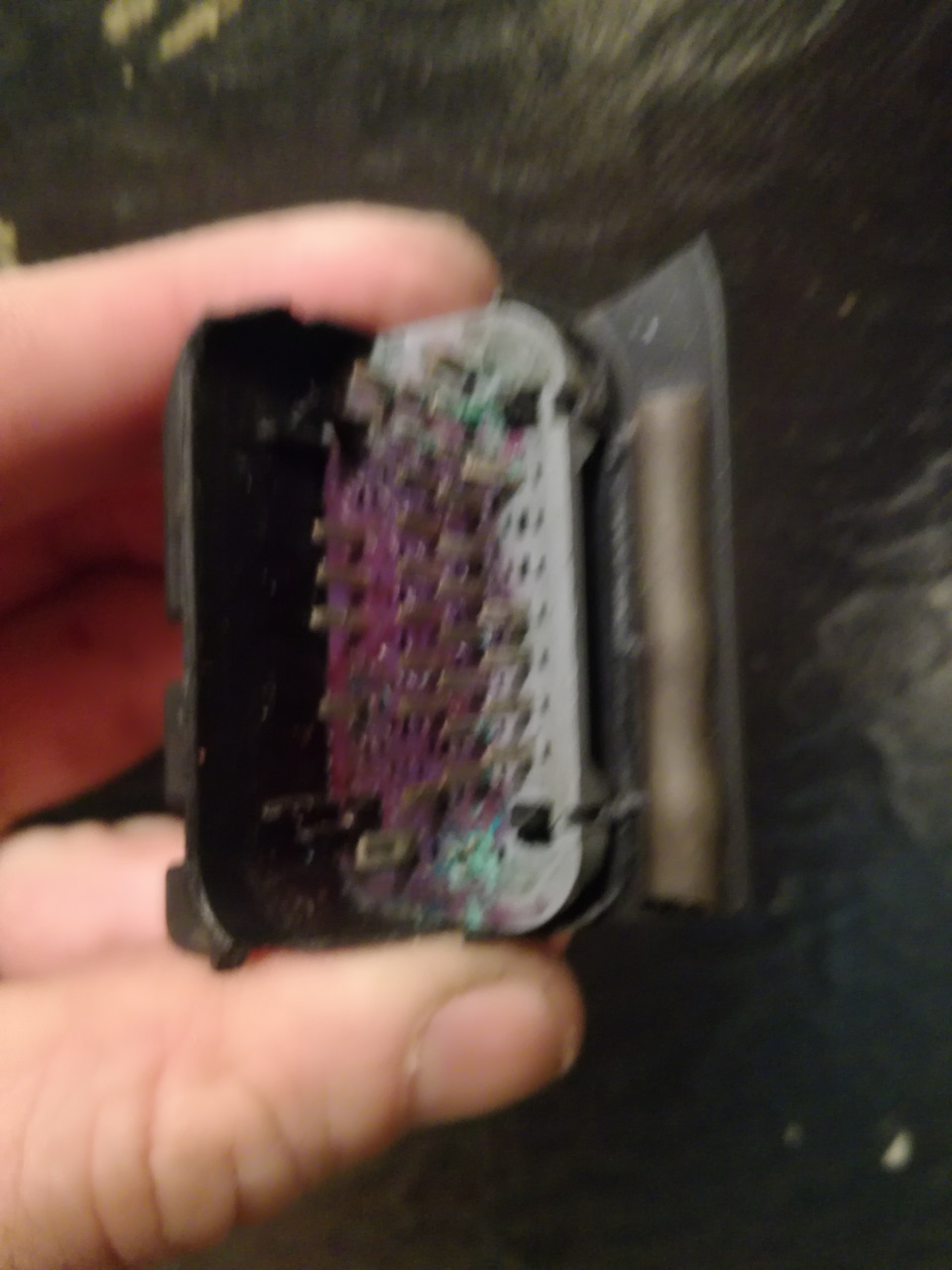

Привет Драйв. Случалось ли у Вас такое как на фото и если да-кто кто как лечил?

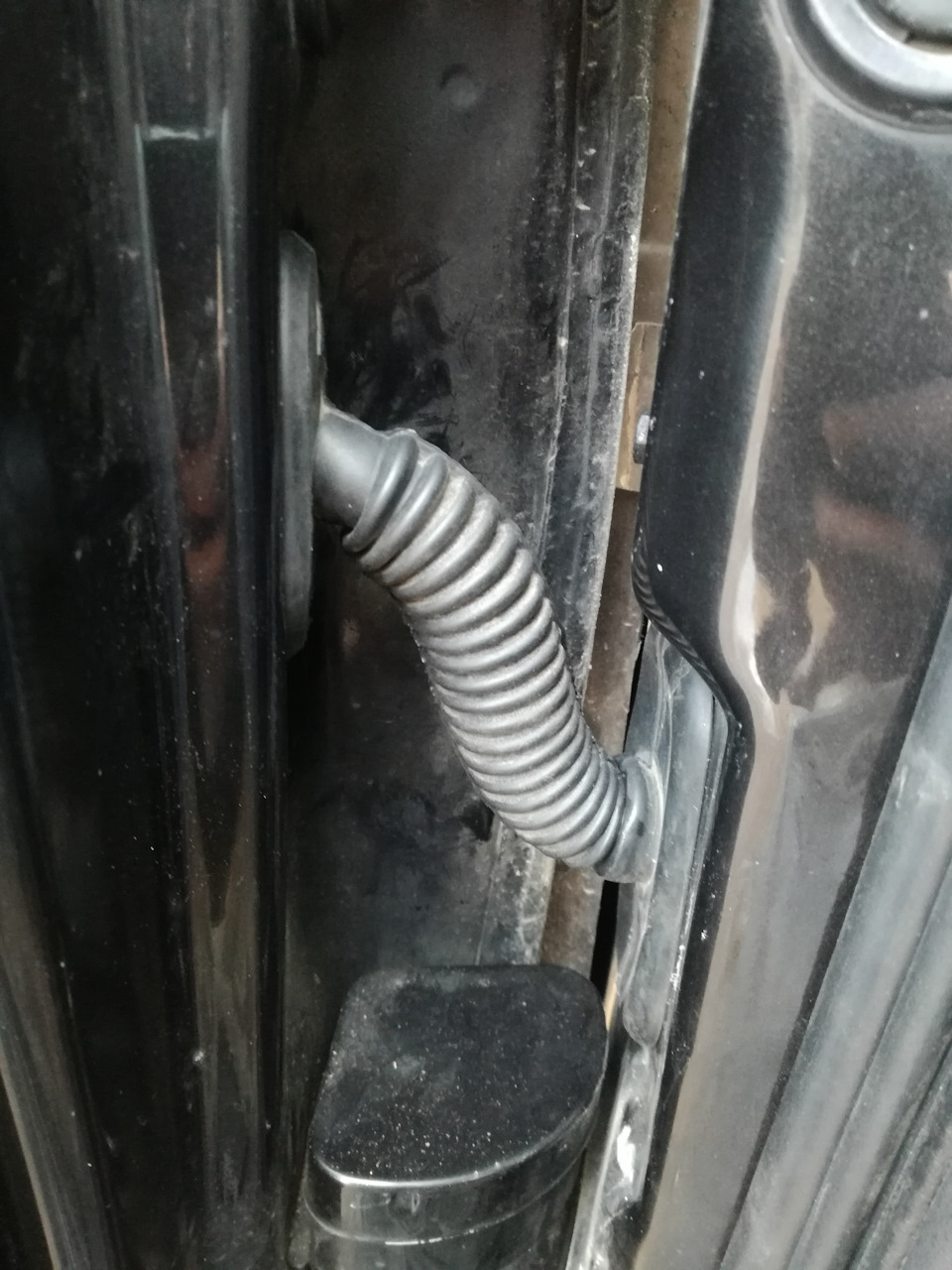

P.S. В итоге нашел гофру (без разьема) двери от рено меган 2 ф1, интегрировал пару разьемов по 20 пин. и уложил их в стойку двери.

Renault Megane 2008, двигатель бензиновый 1.6 л., 113 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Renault Megane, 2006

Renault Megane, 2005

Renault Megane, 2011

Комментарии 19

подскажи за что отвечают два нижних самых больших контакта там где зелень

У меня пропал обогрев зеркала, звук динамика и работа стеклоподъемника. Думаю обогрев.

у меня тоже на водительской обогрев зеркала не работал завтра проверю помогла чистка

разбирал у себя в том году ради интереса. чисто как с новья.

Случалось. Либо замена проводки, либо перепиновка разъемов с двух сторон. Со стороны кузова однозначно перепиновка, там проводку только со снятием торпедо можно заменить

Проще автомобиль поменять. Замучила проводка в край(((
Меган «сырой» во всём, кроме агрегатов.

Не сырой он, просто следить нужно

Глаза разбегаются. Не знаю за чем следить.

Не нужно было «труп» покупать!

Глаза разбегаются. Не знаю за чем следить.

Составить список и начать с критического исправлять

Список составлен. По второму кругу пошёл, а некоторые позиции четвертый раз исправляются.

Значит первый раз не качественно сделал

А что корпус разломан! Вытаскиваешь пины из разъема, моешь, чистишь, меняешь гнилые собираешь и радуешься. Хотя корпус в таком состоянии что чистка до одного места. Ищи на разборке целые разъемы в хорошем состоянии и переделывай. И что это за фиолетовое г… там намазано!

Уже переделал. Фиолетовое это спец. жидкость для контактов. Год назад обрабатывал. На год хватило.

Все эти «спец. жидкости» до одного места. Контакты должны быть сухими чистыми а корпуса целыми и герметичными! А все эти смазки маркетинг и лохотрон (другими словами)!

Добрый день! Обращаюсь к Вам как ГУРУ по мегану. Не работает датчик температуры в зеркале, датчики менял, не помогло, разъем в зеркале чистил, не помогло. Теперь хочу проверить контакты в разъеме двери, но не знаю как их снять, боюсь поломать что нибудь. Если знаете, напишите поподробнее, в поиске не нашел. Разъемы как на последней фотке в данной теме. Спасибо!

Источник

расположение разъёмов электропроводки рено меган

autolibrary.net/reno-maga…mov-zhgutov-provodov.html
Renault Magane РАСПОЛОЖЕНИЕ РАЗЪЕМОВ ЖГУТОВ ПРОВОДОВ И ПРИБОРОВ ЭЛЕКТРООБОРУДОВАНИЯ

Расположение разъемов жгутов проводов и приборов электрооборудования на автомобиле Renault Magane
autolibrary.net/uploads/p…069585_kopija-foto046.jpg
Рис.1

Рис. 1 Расположение разъемов жгутов проводов и приборов электрооборудования на автомобиле «Megane»:
1 — реле включения стеклоподъемников передних дверей; 2 — плафон освещения багажного отделения*; 3 — моторедуктор стеклоподъемника левой задней двери; 4 — выключатель плафонов освещения салона в стойке левой передней двери; 5, 22 — громкоговоритель*; 6 — правая противотуманная фара; 7 — выключатель электропривода крышки багажника; 8 — выключатель контрольной лампы стояночного тормоза; 9 — правый указатель поворота; 10 — электропривод корректора правой фары; 11 — правая фара; 12 — датчик ускорения системы подушек безопасности; 13 — электродвигатель омывателя фар; 14— левый повторитель поворота; 15 — разъем жгутов проводов панели приборов и переднего бампера; 16 — электропривод корректора левой фары; 17 — левая фара; 18 — левая противотуманная фара; 19 — разъем громкоговорителей на задней полке; 20 — разъем опционного ЭБУ багажного отделения*; 21 — дополнительный стоп-сигнал; 23 — выключатель плафонов освещения салона в стойке правой передней двери; 24 — моторедуктор стеклоподъемника правой задней двери; 25 — электропривод блокировки замка крышки топливного бака; 26 — главное реле питания*; 27 — правый задний фонарь; 28,32 — задний противотуманный фонарь; 29 — выключатель крышки багажника; 30 — электропривод замка крышки багажника; 31 —разъем пучка проводов задней части кузова; 33 — левый задний фонарь; 34 — ЭБУ дополнительных контрольных ламп*; 35 — электрогидроблок привода крышки багажного отделения*; 36 — предохранитель*
*автомобили с кузовом «купe»

Рис. 2 Расположение разъемов жгутов проводов и приборов электрооборудования панели приборов автомобиля «Megane»:

1 — блок управления вентилятором климатической установки; 2 — разъем жгута комбинации приборов; 3 — разъем цифровых часов; 4 — сигнализатор незастегнутых ремней безопасности и не закрытой передней двери; 5 — разъем лампы освещения вещевого ящика; 6—разъем жгута правой подушки безопасности; 7—разъем правого громкоговорителя; 8 — выключатель лампы освещения вещевого ящика; 9 — выключатель аварийной сигнализации; 10 — выключатель центральной блокировки замков; 11 — реле-прерыватель указателей поворотов и аварийной сигнализации; 12 — ЭБУ подушек безопасности; 13,14,15 — разъемы жгутов проводов автоматической коробки передач; 16—датчик положения педали акселератора(управления подачей топлива); 17 — прикуриватель; 18 — переключатель стеклоподъемников передних дверей; 19 — разъем жгута подрулевых переключателей; 20 — разъем выключателя освещения приборов; 21 — разъем корректора фар; 22 — разъем диагностики

Рис. 3 Расположение разъемов жгутов проводов и приборов электрооборудования комбинации приборов автомобиля «Megane»:

1 — разъем левого громкоговорителя; 2 — разъемы комбинации приборов; 3 — разъемы автомагнитолы; 4 — выключатель зажигания (приборов и стартера); 5 — жгут проводов наружных зеркал заднего вида; 6 — датчик угла поворота рулевого колеса; 7 — разъемы подрулевых переключателей; 8 — разъем звукового сигнализатора; 9 — разъем шуитов; 10 — разъем корректора фар; 11 — жгут проводов салона; 12 — разъем диагностики; 13 — разъемы жгутов панели приборов и моторного отсеиа

Рис. 4 Расположение разъемов жгутов проводов и приборов электрооборудования задней части автомобиля «Megane» с кузовом «седан»:

1 — разъем жгута проводов крышки багажника; 2 — разъем правого задний фонаря; 3 — выключатель плафоноа освещения салона в стойке правой задней двери; 4 — правый жгут проводов от панели приборов к задней части кузова; 5 — электропривод блокировки замка нрышни топливного бака; 6,9 — разъем заднего противотуманного фонаря; 7 — выключатель крышки багажника; 8 — электропривод замка нрышни багажника

Рис. 5. Расположение разъемов жгутов проводов и приборов электрооборудования задней части автомобиля «Megane» с кузовом «седан»:

1, 2 — плафоны освещения задней части салона; 3, 14 — разъемы элемента обогрева заднего стекла; 4, 13 — разъемы громкоговорителей; 5 — дополнительный стоп-сигнал; 6— плафон освещения багажного отделения; 7 — разъем ламп освещения номерного знака; 8, 9 — лампы освещения номерного знака; 10 — разъем левого задний фонаря; 11 — разъем жгута проводов нрышни багажника; 12 — выключатель плафонов освещения салона в стойке левой задней двери

Рис. 6. Расположение разъемов жгутов проводов и приборов электрооборудования задней части автомобиля «Megane» с кузовом «хэтчбек»:

1 — разъем левого заднего фонаря; 2 — плафон освещения багажного отделения; 3 — разъем жгута проводов задней части кузова; 4, 5 — плафоны освещения задней части салона; 6, 12 — разъемы громноговорителей; 7 — разъем правого заднего фонаря; 8 — разъем электропривода блокировки замка крышки топливного бака; 9 — выключатель плафонов освещения салона в стойке правой задней двери; 10 — датчик указателя уровня топлива; 11 — выключатель плафонов освещения салона в стойне левой задней двери

Рис. 7. Расположение разъемов жгутов проводов и приборов электрооборудования задней части автомобиля «Megane» с кузовом «хэтчбек»:

1 — выключатель плафонов освещения салона в стойке левой передней двери; 2 — центральный плафон освещения; 3,4 — громкоговорители; 5, 14 — разъемы элемента обогрева заднего стекла; 6 — выключатель контрольной пампы стояночного тормоза; 7— датчик указателя уровня топлива; 8 — выключатель плафонов освещения салона в стоике правой передней двери; 9 — разъем электропривода блокировки замка крышки топливного ба-ка; 10 — разъем правого заднего фонаря; 11 — лампа освещения багажного отделения; 12 — электродвигатель очистителя заднего стекла; 13 — разъем левого заднего фонаря

Рис. 8. Расположение разъемов жгутов проводов и приборов электрооборудования в передних дверях автомобиля «Меgаnе»:

1 — моторедуктор стеклоподъемника левой передней двери; 2,3 — электроприводы наружных зеркал заднего вида; 4 — моторедунтор стеклоподъёмника правой передней двери; 5 — электропривод блокировки замка правой передней двери; 6 — переключатель стеклоподъемника правой передней двери; 7, 8 — громкоговорители; 9 — переключатель регулировки положения наружных зеркал заднего вида; 10 — переключатель стеклоподъемника левой передней двери; 11 — переключатель стеклоподъемника правой передней двери; 12 — электропривод блокировки замка левой передней двери

Рис. 9. Расположение разъемов жгутов проводов и приборов электрооборудования в моторном отсеке автомобиля «Мегане» с двигателем F8Q с турбонаддувом:

1 — реле давления; 2— электромагнитный клапан регулировки холостого хода; 3 — датчик положений рычага управления подачей топлива; 4 — электромагнитный клапан останова; 5—датчик подъема иглы форсунки 1-го цилиндра; 6 — датчик скорости вращения левого переднего колеса; 7 — ЭБУ ЦСУД; 8 — монтажный блок; 9 — электромагнитный нлапан увеличения подачи топлива; 10 — генератор

Рис. 10. Расположение разъемов жгутов проводов и приборов электрооборудования в моторном отсеке автонобиля «Медапе» с двигателем F3R:

1,7,13 — монтажные блоки; 2 — разъем форсуний 4-го цилиндра; 3 — разъем форсуний 3-го цилиндра; 4,10 — разъемы стартера; 5 — разъем форсуний 2-го цилиндра; 6,31 — разъем форсунки 1-го цилиндра; 8,9— разъемы жгутов проводов панели приборов и двигателя; 11 — датчик детонации; 12 — датчик ускорения системы подушек безопасности; 14 — звуковой сигнал ннзного тона; 15,33 — нонтроллер; 16 — разъем датчика содержания нислорода; 17 — разъем датчика скорости движения; 18,23 — датчик указателя температуры охлаждающей жидкости; 19 — электродвигатель вентилятора системы охлаждения; 20 — резистор регулирования скорости вращения вентилятора климатической установки; 21 — выключатель света заднего хода; 22 — разъем трехфункционального реле давления климатической установки; 24 — датчик скорости движения; 25,32 — катушки зажигания; 26 — датчик разрежения; 27 — выключатель, контрольной лампы уровня тормозной жидкости; 28 — датчик температуры всасываемого воздуха; 29 — регулятор холостого хода; 30 — датчик положения дроссельной заслонки; 34 — компрессор нлиматической установки

Рис. 11. Расположение разъемов жгутов проводов и приборов электрооборудования в моторном отсеке автомобиля «Медапе» с двигателем F8Q без наддува:

1, 19 — элемент подогрева топлива; 2 — разъем ТНВД; 3 — электромагнитный клапан регулировки холостого хода; 4 — выключатель контрольной лампы уровня тормозной жидкости; 5 — датчик ускорения системы подушек оезопасности; 6 — датчик указателя температуры охлаждающей жидкости; 7 — разъем блока управления пред и послепусковым подогревом; 8, 11 — монтажные блоки; 9 — разъемы жгутов проводов панели приборов и двигателя; 10, 18 — генератор; 12 — стартер; 13 — разъем трехфункционального реле давления климатической установки; 14 — датчик включения вентилятора системы охлаждения; 15 — выключатель света заднего хода; 1Q датчик уровня масла; 17 — компрессор климатичесной установки; 18 — генератор

Рис. 12. Расположение разъемов жгутов проводов и приборов электрооборудования в моторном отсене автомобиля «Megane» с двигателем К7М:

1, 26 — датчик указателя температуры охлаждающей жидкости; 2, 7 — разъем форсуний 1-го цилиндра; 3 — датчик положения дроссельной заслонки; 4 — корпус дроссельной заслонки; 5, 15 —датчик разрежения; 6 — разъем форсунки 2-го цилиндра; 8 —датчик ускорения системы подушек безопасности; 9 — разъем форсунки 3-го цилиндра; 10,30 — датчик температуры охлаждающей жидкости; 11,13 — монтажные блоки; 12 — разъем форсунки 4-го цилиндра; 14 — датчик температуры всасываемого воздуха; 16 — разъем датчика скорости движения; 17 — звуковой сигнал низкого тона; 18 — разъемы жгутов проводов панели приборов и двигателя; 19 — выключатель контрольной лампы уровня тормозной жидкости; 20 — разъем электровентилятора климатической установки; 21 — разъем трехфункционального реле давления климатической установки; 22 — катушка зажигания; 23 — контроллер; 24 — датчик включения вентилятора системы охлаждения; 25 — резистор регулирования скорости вращения вентилятора климатической установки; 27— разъем датчика содержания кислорода; 28 — реле давления гидроусилителя рулевого управления; 29 — компрессор климатической установки

Рис. 13. Расположение разъемов жгутов проводов и приборов электрооборудования в моторном отсеке автомобиля «Megane» с двигателей E7J:

1 — корпус дроссельной заслонки; 2 — блок зажигания; 3 — датчик разрежения; 4 — выключатель света заднего хода; 5 — датчик ускорения системы подушен безопасности; 6, 11 — монтажные блоки; 7, 19 — контроллер; 8 — датчик указателя температуры охлаждающей жидкости; 9 — разъемы жгутов проводов панели приборов и двигателя; 10 — корпус дроссельной заслонки; 12 — разъем трехфункционального реле давления климатической установки; 13 — датчик включения вентилятора системы охлаждения; 14 — резистор регулирования скорости вращения вентилятора климатической установки; 15 — разъем электровентилятора климатической установки; 16 — разъем датчика содержания кислорода; 17 — датчик температуры охлаждающей жидкости; 18 — реле давления гидроусилителя рулевого управления; 20 — генератор; 21 — датчик детонации; 23 — стартер; 24 — разъем датчика скорости движения

Рис. 14. Расположение разъемов жгутов проводов и приборов электрооборудования в салоне автомобиля «Megane»:

1 — разъем стеклоподъемники левой задней двери; 2,8 — разъемы системы регулирования положения передних сидений; 3 — переключатель стеклоподъёмников дверей; 4 — выключатель замка капота; 5 — разъем стеклоподъемники правой задней двери; 6 — выключатель блокировки стеклоподъемников задних дверей; 7— пред-натяжитель левого переднего ремня безопасности; 9 — преднатяжитель правого переднего ремня безопасности;10 — разъем жгута панели приборов

Источник

Разборка передних дверей Рено Меган 2

Для снятия облицовки передней двери нужны инструменты: ключи TORX T20, T40, набор отверток

Подготавливаем автомобиль для выполнения работы. Отсоединяем минусовую клемму аккумулятора.

Поддеваем облицовку наружного зеркала

Снимаем ее, преодолев усилие фиксаторов

Поддеваем отверткой и отводим в сторону декоративную заглушку винта крепления внутренней ручки привода замка двери

Выкручиваем винт крепления внутренней ручки

Отводим в сторону внутреннюю ручку

и отсоединяем держатель наконечника троса привода замка. Снимаем ручку привода замка двери

Поддеваем с двух сторон отверткой

Снимаем облицовку ручки подлокотника

Выкручиваем два винта крепления накладки облицовки двери в ручке подлокотника

Выкручиваем два винта крепления облицовки снизу

Выкручиваем один винт сзади

Поддеваем отверткой блок управления стеклоподъемниками

Отводим в сторону на длину проводов блок управления стеклоподъемниками

Сжимаем фиксатор колодки жгута проводов

Отсоединяем колодку и окончательно снимаем блок управления стеклоподъемниками

Откидываем накладку облицовки двери

Под накладкой облицовки двери выкручиваем винт крепления облицовки к внутренней панели двери

Вынимаем из держателя трос привода замка передней двери

Сжимаем фиксатор и отсоединяем колодку разъема электропривода блокировки замка

Снимаем решетку динамика

Фиксаторы крепления решетки показаны на рисунке 24

Выкручиваем два винта крепления динамиков

Отсоединяем колодку жгута проводов от динамика

Выкручиваем расположенные под решеткой динамика три винта крепления облицовки двери

Выводим выступы механизма стеклоподъемника из зацепления с облицовкой двери.

Приподнимая облицовку вверх и снимаем ее с панели двери.

Расположение выступов механизма стеклоподъемника показано на рисунке 30.

Устанавливаем облицовку передней двери и все снятые детали в обратном порядке.

Замена стекла передней двери

Для работы понадобятся: отвертки и ключ TORX T20

Опускаем стекло в нижнее положение

Отсоединяем минусовую клемму аккумулятора

Снимаем облицовку передней двери, как описано выше

Временно подключаем аккумулятор, подсоединяем блок управления стеклоподъемниками.

Нажимаем на клавишу управления стеклоподъемником в положение, при котором фиксаторы крепления стекла к ползуну расположатся в удобное для доступа к ним положение.
