разъем двери kia sportage
Про шумиху о защите разъемов дверей))))
Друзья, не ведитесь на установку всякой приблуды типа скобок и другого колхоза на защиту от угона или проникновения в салон!
Поставьте нормальную охранную систему или я подскажу как сделать, чтоб из вне не поднять защелку (это очень просто), если хотите кормить «самоделкиных», то ваше право.
KIA Sportage 2020, двигатель бензиновый 2.0 л., 150 л. с., полный привод, автоматическая коробка передач — своими руками
Машины в продаже
Kia Sportage, 2018
Kia Sportage, 2019
Kia Sportage, 2020
Kia Sportage, 2018
Комментарии 27
Спортаж не Ролллс Ройс, чтобы его заказывать. В любом дворе таких навалом.
Ваще все по делу, красава, добавить не чего
Красавца, хорошо сказал)))
Забыл подсветить задние фонари.
Сори… я чего-то не знаю((( Поясни пож. про затыканы, пороги и т. п… Что-то еще необходимо лучше слелать, да?)))))
Можно вообще заварить двери. Тогда точно злодеи на смогут похитить горячо любимую книжку по эксплуатации из бардачка
Только конечно, просверлить отверстие под саморез, чтоб корпус разъема не лопнул, 5 мин работы.
Так нет ничего простого, писалось везде много раз — 4 мм саморезик сбоку разъема где стопорная пластина ходит в направляющей. и всё. зачем городить?)
Уже давно так сделал!
Ну да))))) Просто столько обсуждений этой темы — ставьте и покупайте скобы, стяжки и т. п.)))
Стяжки вообще не вариант. Скобы — деньги на ветер!
Уже давно так сделал!
Диллер в Крамахе в предпродажке ставит стяжки, а говорили металлические скобы, на.бщики как обычно.Но то что вы проделали ювелирная работа, как не просверлить слишком глубоко и вообще как туда подлезть с дрелью?
Да всё элементарно. И по времени минут 10 на 4 фишки потрачено!
Где то читал, что тлько в передних дверях нужно ставить, или я не прав?
Диллер в Крамахе в предпродажке ставит стяжки, а говорили металлические скобы, на.бщики как обычно.Но то что вы проделали ювелирная работа, как не просверлить слишком глубоко и вообще как туда подлезть с дрелью?
Поднимаете защёлку, снимаете разъем, берете зажигалку (горелку) и шило. Опускаете защелку.
Нагреваете шило и аккуратно делаете отверстие насквозь (в том месте, где саморез при закручивании пройдет мимо самого разъема).
После этого закручиваете саморез.
Самое слабое место — это защелка. Если не нагревать, то может треснуть. А под нагревом все получилось идеально.
Тема: Разъемы дверей KIA Sportage 4 2019 года
Опции темы
Поиск по теме
Отображение
Разъемы дверей KIA Sportage 4 2019 года
Нужна информация по разъемам передних и задних дверей KIA Sportage 4 2019 года всех комплектаций.
— производитель и тип разъема (заводской или каталожний номер разъема)
— типы пинов в разъемах и их заводские или каталожные номера.
Также нужна распиновка разъемов каждой двери (перед, зад, левая и правая стороны).
@SIV, забудь дорогу всяк сюда входящий, схемы на С4 в сети есть только на дорестайл, рестайловые есть только у ОД, я пытался на профильных форумах по автоэлектрике поискать. Схемы на дорестайл есть база Киа на торент
https://драйв2.ru/s/l/514236091826439559/
А по новым схемам только с электриками ОД связываться. Схемы на дорестайл во многом совпадают с рестайлом, но есть и отличия в цветовой маркировке 100%, да и по блокам и межблочным есть отличия. Нужен доступ к KDS онлайновый, ибо доступ к базам только онлайн.
З.Ы.
Сами разъемы и пины проще купить на разборках, в том числе польских.
Это так называемые соединительные разъемы: жгута пола и жгута двери. Их распиновки отдельно в схемах нет, есть только картинка с расположением пинов. Нужно смотреть схему интересующей системы, например, стеклоподъемников и на этой схеме смотреть какие пины в данном разъеме задействованы, потом можно смотреть след.схему, например, подогрев задних сидений.
@НачСвязи, в имеющихся базах GDS да, только так можно посмотреть.
Информацию (заводские/каталожные номера и чертежи) по разъемам и контактах (пинах) задних дверей нашел всю.
Теперь ищу для передних дверей.
@SIV, поделитесь тогда, пожалуйста, номерами маленьких ПИНов в разъеме двери.
Ну так просим в студию
Вот фото и чертеж разъема.
Вот чертеж маленького пина.
Сейчас проверить соответствие пина в двери чертежу не могу.
Проверьте сами, если совпадут сообщите, смогу выложить средние и большие пины.
The Following 2 Users Say Thank You to SIV For This Useful Post:
Кто имеет возможность проверьте соответствие пинов в разъеме передних дверей и на чертежах.
Если все сойдется выложу полные чертежи с номерами.
Пины я еще не доставал но нашел в теме про доводчик окон изображение среднего пина с нашего разъема
Визуально с нижеприведенным каталогом совпадает
Найти Datasheet на пины не удается, давайте искать вместе.
Теперь нужно найти в продаже пины KUM или подходящие аналоги. Давайте искать вместе, буду благодарен за любую информацию.

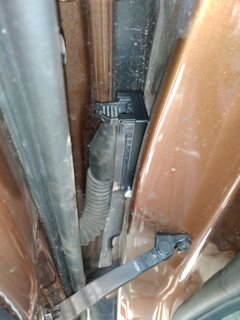

Скобы на разъемы дверей KIA Sportage
Тема давняя.

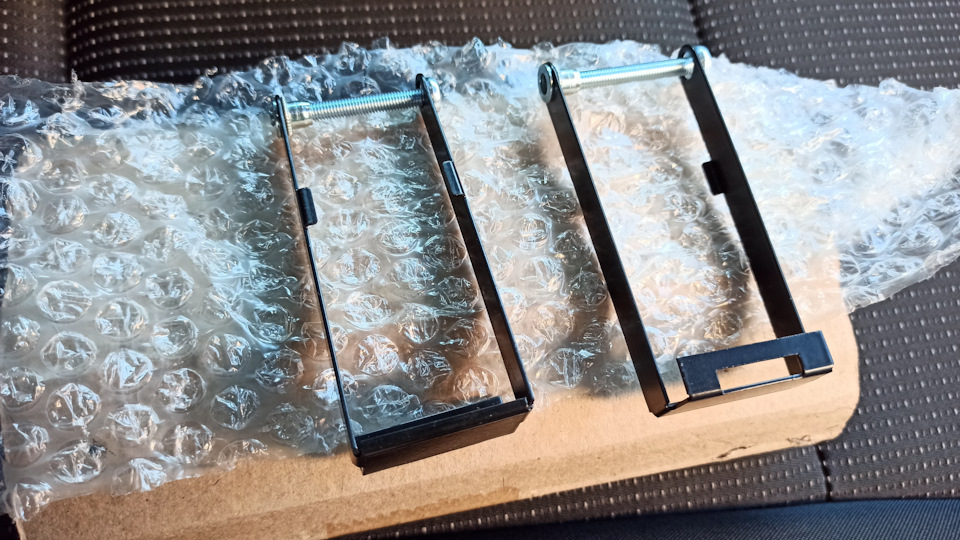

Скобы купил еще в апреле за 450р. Но установил только вчера.
Установка не сложная, испачкался весь в смазке от кронштейна двери)
Всем кто будет давать коменты, что пустая трата денег, лучше одеть стяжки\хомуты, прилагаю видео как они легко снимаются.

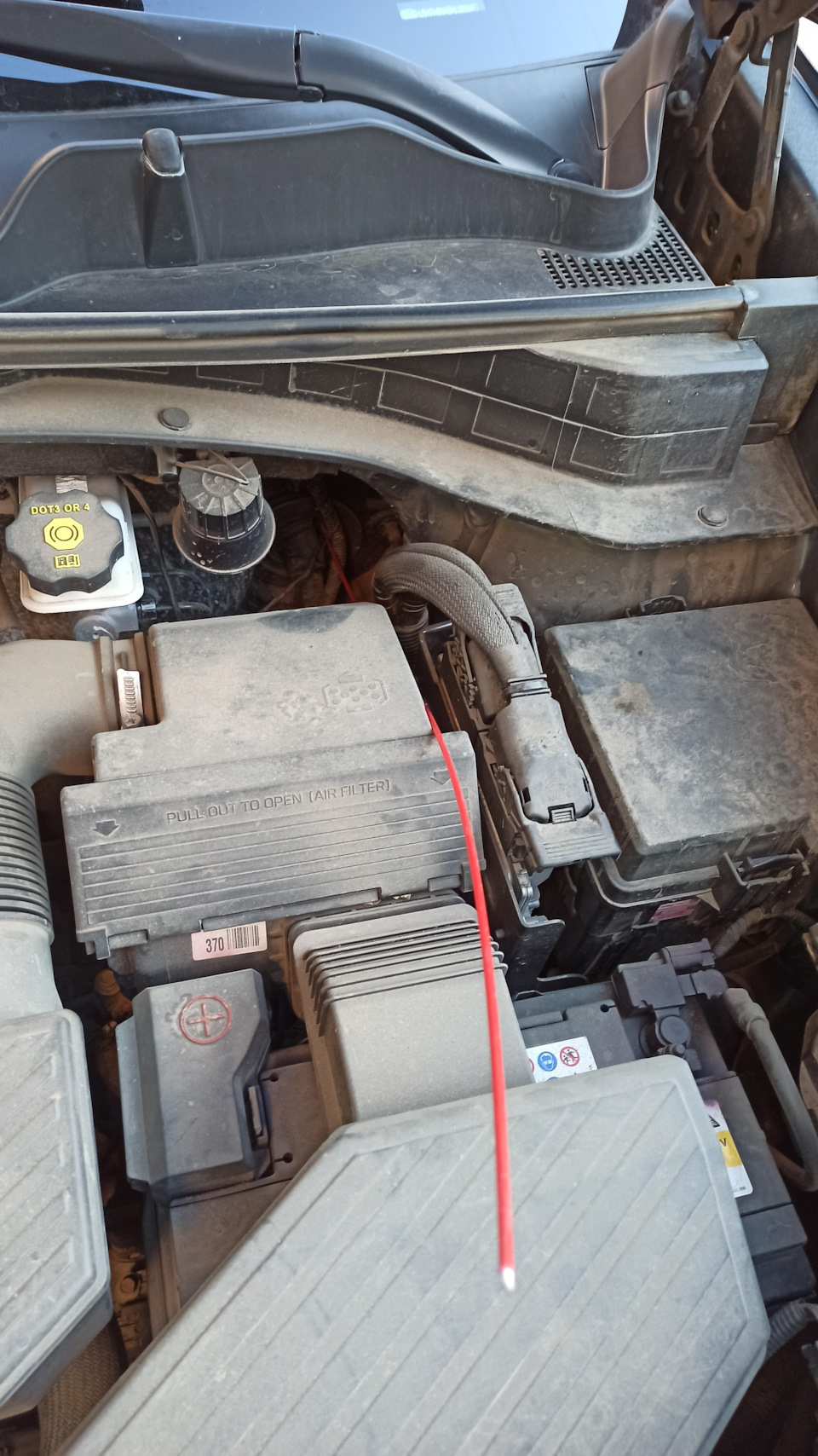

Так же наконец-то протянул протяжку для прокладывания кабеля в подкапотку
KIA Sportage 2017, двигатель бензиновый 2.0 л., 150 л. с., полный привод, автоматическая коробка передач — аксессуары
Машины в продаже
Kia Sportage, 2019
Kia Sportage, 2021
Kia Sportage, 2021
Kia Sportage, 2021
Комментарии 22
А для чего эти скобы одевать?
что бы не сняли разъемы двери с улицы
ерунда полная эти железки
Разъём и так не снять…
а как же масса видео по инету?
ключевое во всех видео : обращайтесь к нам мы вам все сделаем…
куча видео обычных владельцев, которые никого ни на что не агитируют.
как быть с ними?
auto-zbu производитель этих железок, что ж еще они могут показать? ))))
Ни я, ни соседи по гаражу ножовочным полотном так и не смогли снять разъем при закрытой двери.
Гениальный рекламный вкид по продаже копеечных изделий на который многие ведутся
в таком случае видео опровержение было бы хорошим аргументом для всех этих споров)
Какое видеоопровержение, Как ковыряют и не открывают — это что за видео?
Вы лучше сами попробуйте снять разъем, а не рекламным видео верьте…Практика критерий истины! Вам рассказали и Вы сразу побежали 400 руб. платить…А просто попробовать?
Хотя деньги Ваши, чего я так переживаю…))))
Все верно, не надо переживать, могу себе позволить 400р потратить как мне хочется 🤓
Когда очень хочется притулить, непритуляемое. Это хомуты для другого разъёма, вот для нашего www.drive2.ru/l/590932525421955129/
хм. установил без проблем.

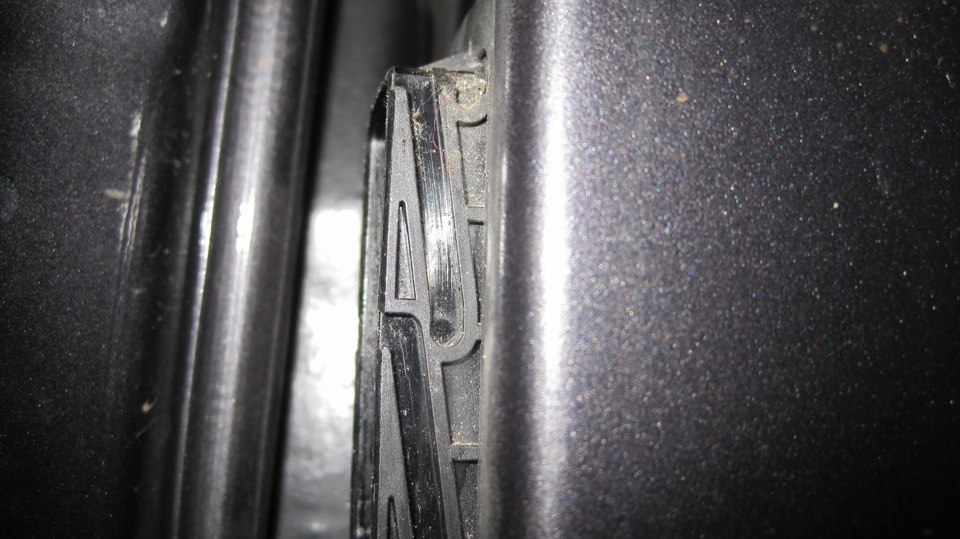

язычок между корпусом и разъемом не дает ему сползти
Когда очень хочется притулить, непритуляемое. Это хомуты для другого разъёма, вот для нашего www.drive2.ru/l/590932525421955129/
Очень похожи на разъёмы для рестайлинга…
Мне кажется их надо поменять местами, установлены наоборот

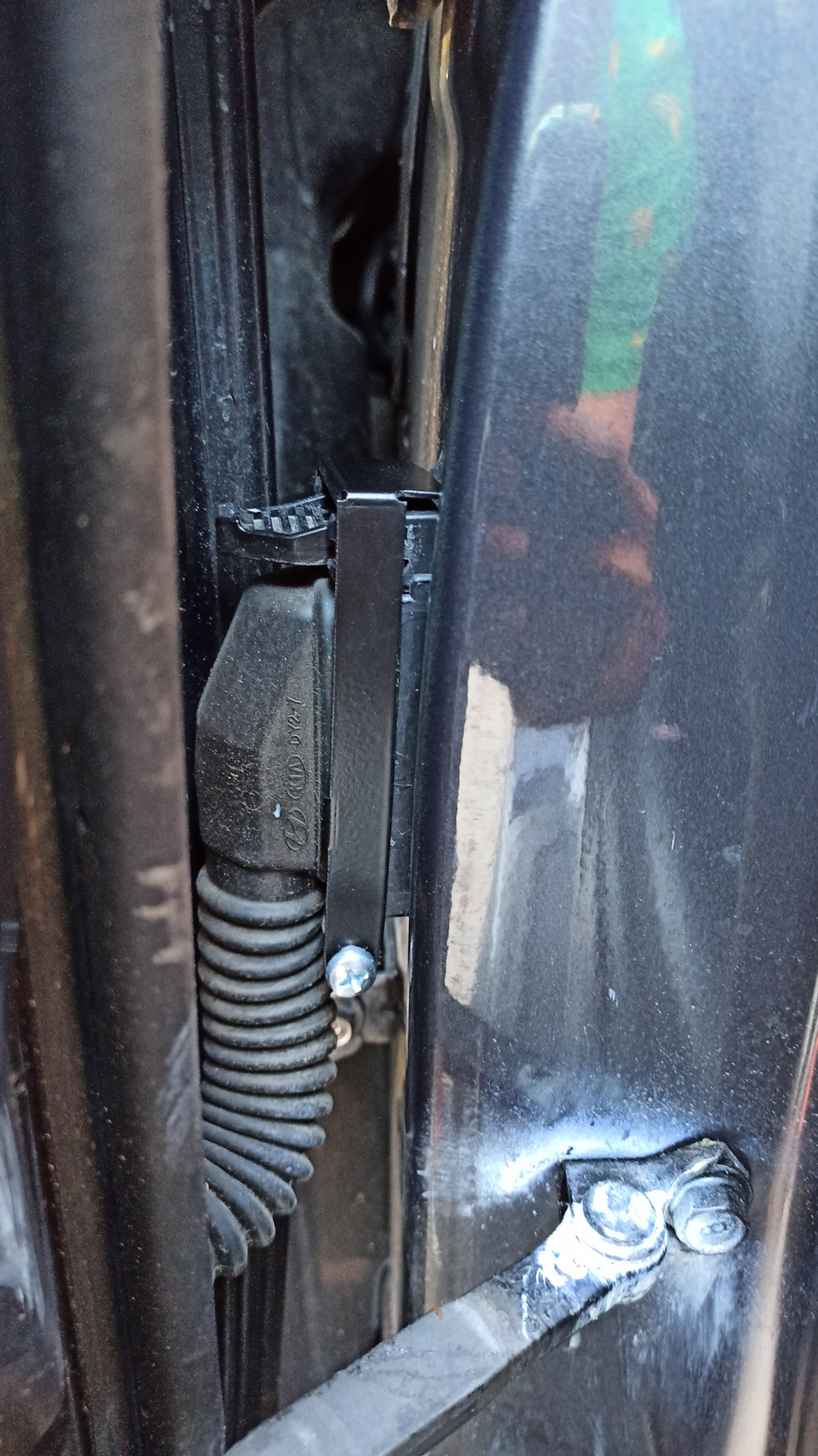

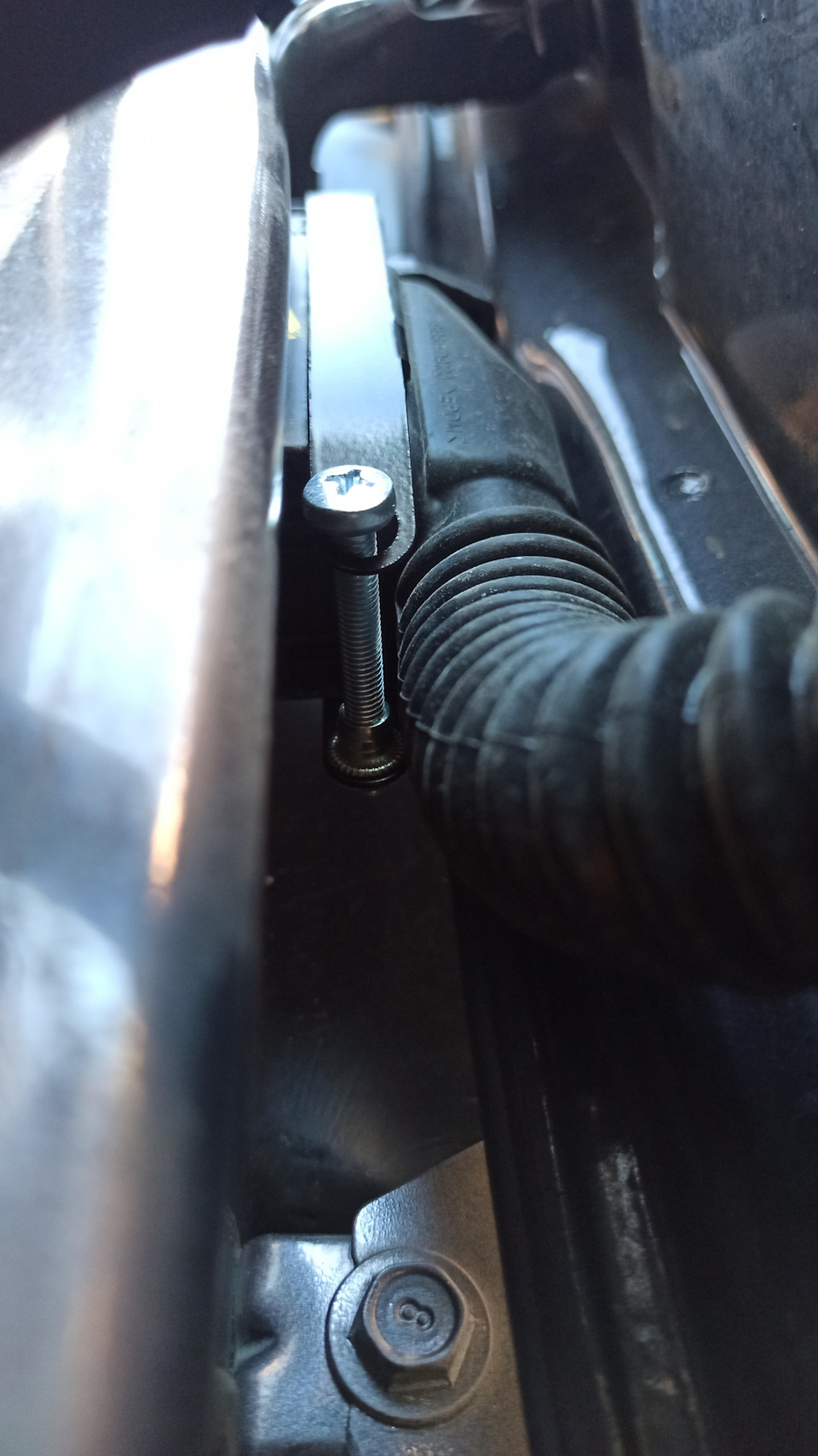

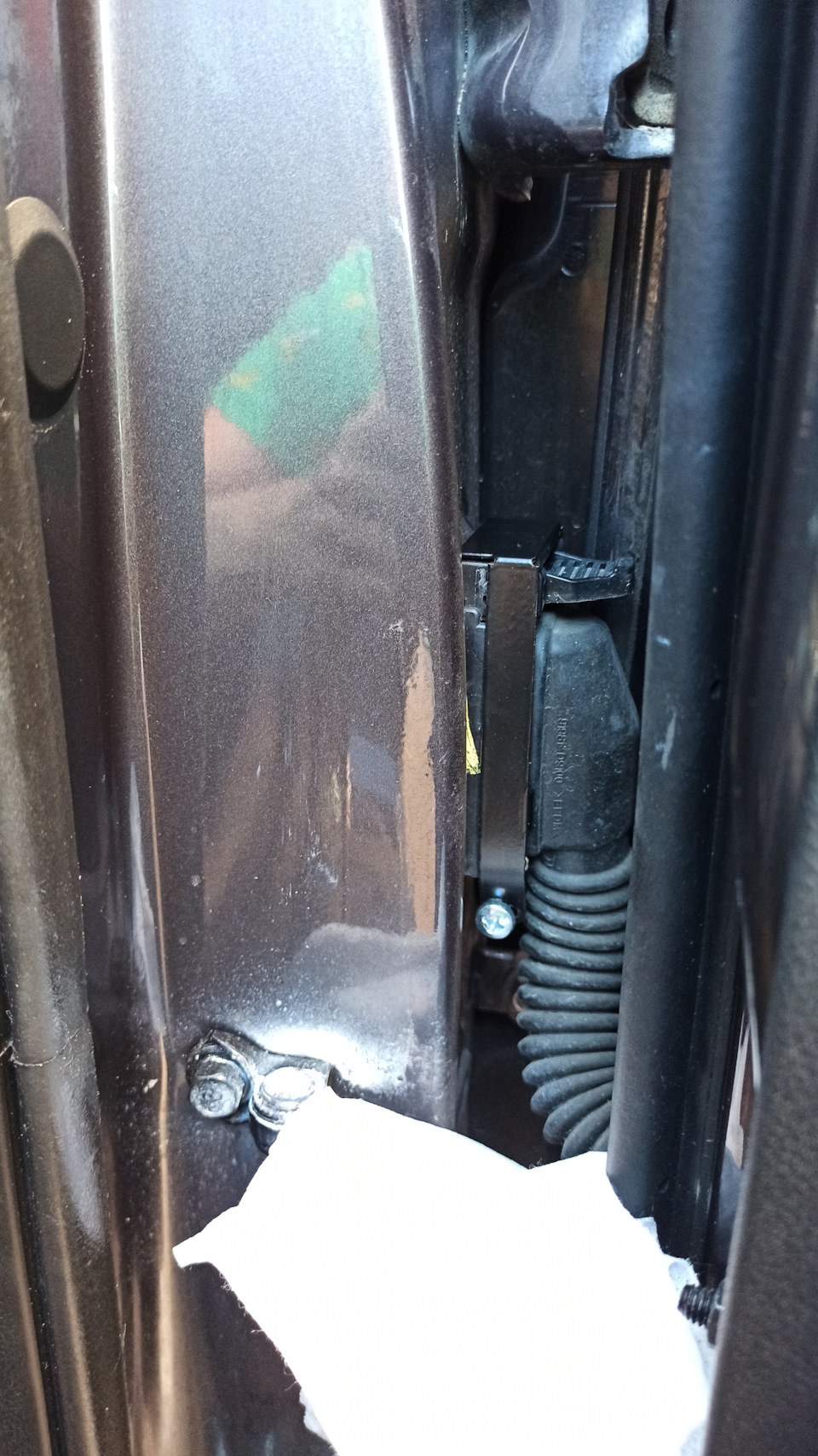

Защитная скоба Киа Спортейдж для предотвращения отключения разьема двери
На автомобилях Киа Спортейдж, взламывают охранную систему при помощи отключения разъема двери специальным крючком, который вставляют в щель между крылом и дверью. После отключения данного разъема сигнализация не реагирует на открытие двери.
Проникнув в салон, злоумышленник отключает питание сигнализации, меняет электронный блок управления на свой и угоняет автомобиль.
Дилер, надевает пластмассовый хомут который легко срывается. Так же сейчас начнут рассказывать как можно просто закрутить саморез, но делать лишние дырки в новой машине как то, а тут все аккуратно и безопасно.
ПС: дошли руки написать об этом. Сделал я это сразу после приобретения авто.
KIA Sportage 2020, двигатель бензиновый 1.6 л., 132 л. с., передний привод, механическая коробка передач — аксессуары
Машины в продаже
Kia Sportage, 2021
Kia Sportage, 2021
Kia Sportage, 2021
Kia Sportage, 2021
Комментарии 81
Подскажите, где можно найти такие защитные скобы как у вас?У меня пластиковые хамуты, но ваш вариант мне больше доверия внушает.
Странно что никто не ответил. Есть тут парень продает, только не крашенные. Если ещё нужно могу поискать контакты
Уже не надо. Спасибо за ваш отзыв)
UaVlad Посмотри сколько СерГей 05 сделал у себя в авто) Куда тебе к нему)))
да уж, надо срочно написать тему про коврики, и отдельно про коврик в багажник ))) а то смотрю не угонюсь.
есть люди которые понимают очевидные вещи.
кто то угоняет авто на перепродажу, кто то на разборку, кто то ворует магнитолу, кто то вещи, кто то снимает колпаки, есть даже те кто сбивает замок багажника под офисами и ворует ноуты у нас под офисом такой промышлял. Всяких разных уродов хватает.
За мои 18 лет стажа и снимали колпаки и угоняли и ковыряли замки и царапали крестики.
Это копеечный способ просто даже понимать что кто то просто так не залезет тебе в авто и не нагадит.
В интернете достаточно видео по открытию дверей в Киа и Хундай.
В любом случае человек вправе делать в своем авто, что считает нужным для любых своих целей или страхов. И когда кто то об этом говорит, это только в плюс. Я тут подписан только на одну ветку и всегда смотрю что люди делают, что покупаю.
Я только один раз высказал не понимание, это почему тут поголовно все ставят чехлы на сидения и меняют лампочки в салоне )))
Ну ещё едут на сервис сделать ТО, машинку помыть, обязательно добавить пины в стопари. Ну пожалуй и хватит. Люди и покупают специально такие машины чтоб был комфорт. Толи дело моя первая 2107 б/у. То кран на печку сменю, то печку, то зажигание со свечами. Карбюратор прочистить. Покрасить борта по кругу после очередного умника. Вообще дел было…один слив бензина целая история. То пробка с замком, то замок на лючек, то концевик на него кинуть. То стартер, то генератор, то сцепление с тормозами. Как то так.
хорошо, не думал делать тему про покупки на али, смотрю что нужно все таки делать, что бы кипело так уже кипело )))))
Ага, скобы поставь себе на педали, на замок и фары, а то вдруг угонят,
что захочу, куда захочу поставлю, тебе не пох, четы так переживаешь. Что за дебилы, ну не интересна тема, ну пролистал дальше. Я же не рассказываю каждому второму кто чехол ставить или лампочки какого-то в салоне меняет ))) А тут пришел гений купил первый раз машину и начинает учить.
На фары тоже ставать только на другие модели, так как с тех же поршей их прекрасно снимают.
Хорошо хоть скобы на колеса не придумали
как не придумали, придумали и используются в Европе )) только потом нужно заплатить что бы скобы сняли )
Как подключить?! Отвечаю…

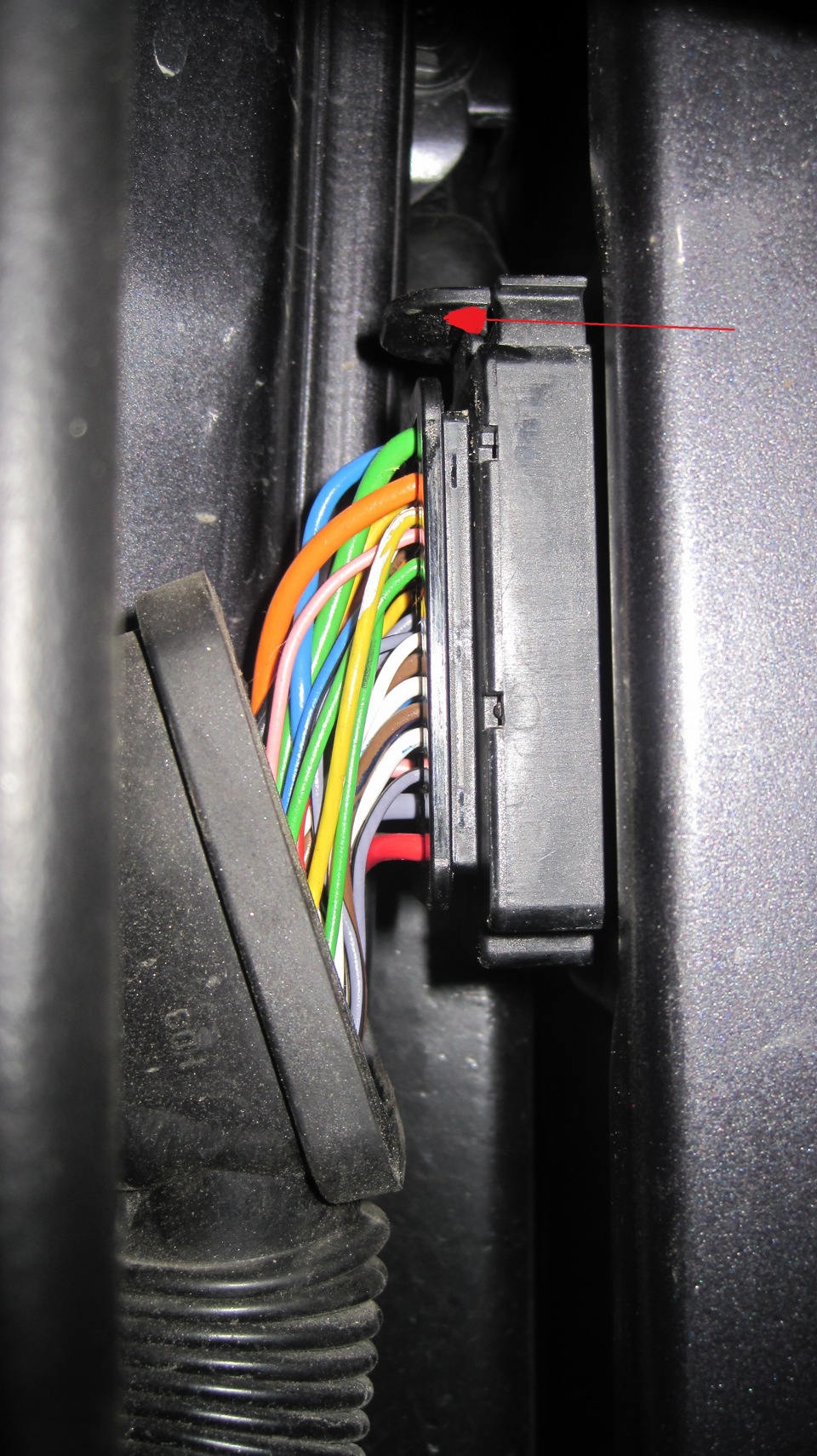

1. Первым делом снимаем защитный кожух разъема со стороны двери(улицы), далее чтоб отсоединить разъем от ответной части надо поднять вставку до упора вверх, она полностью не вытаскивается

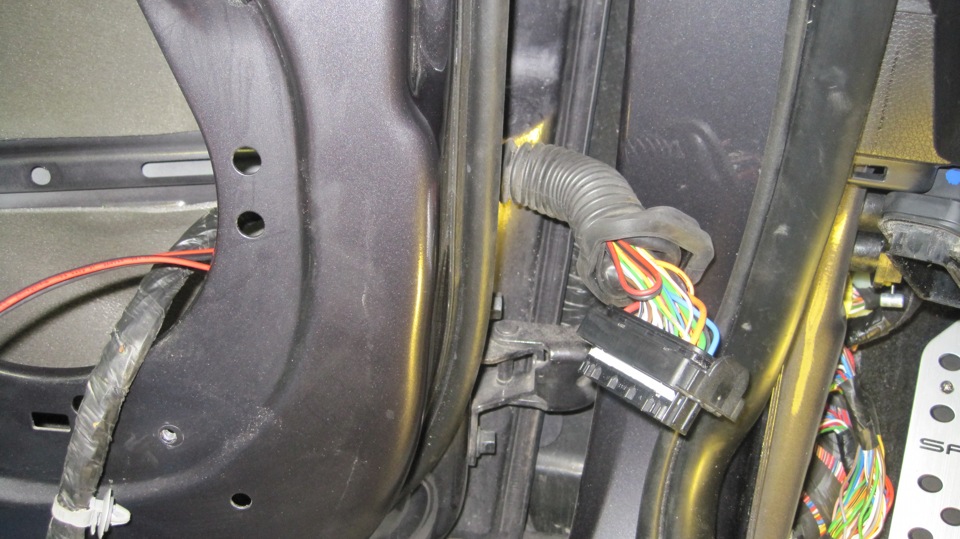

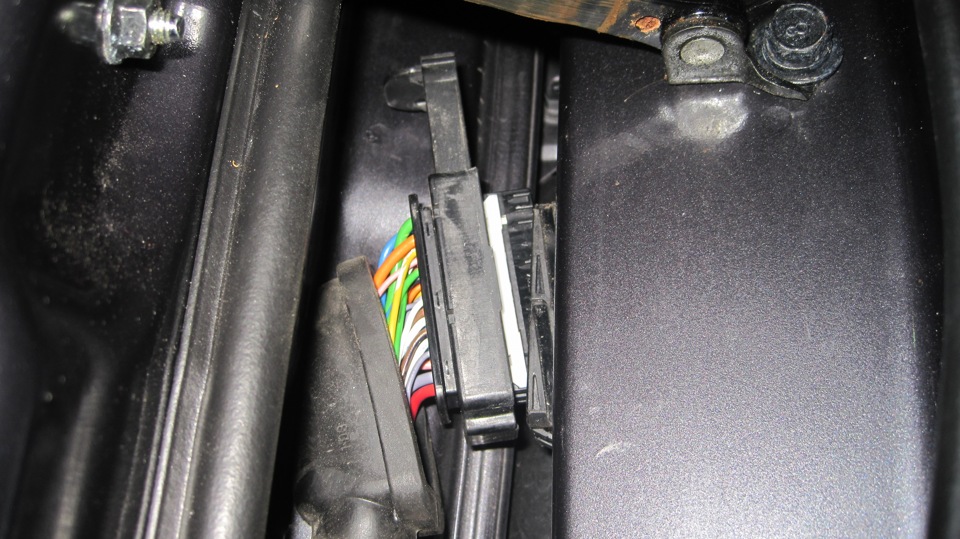

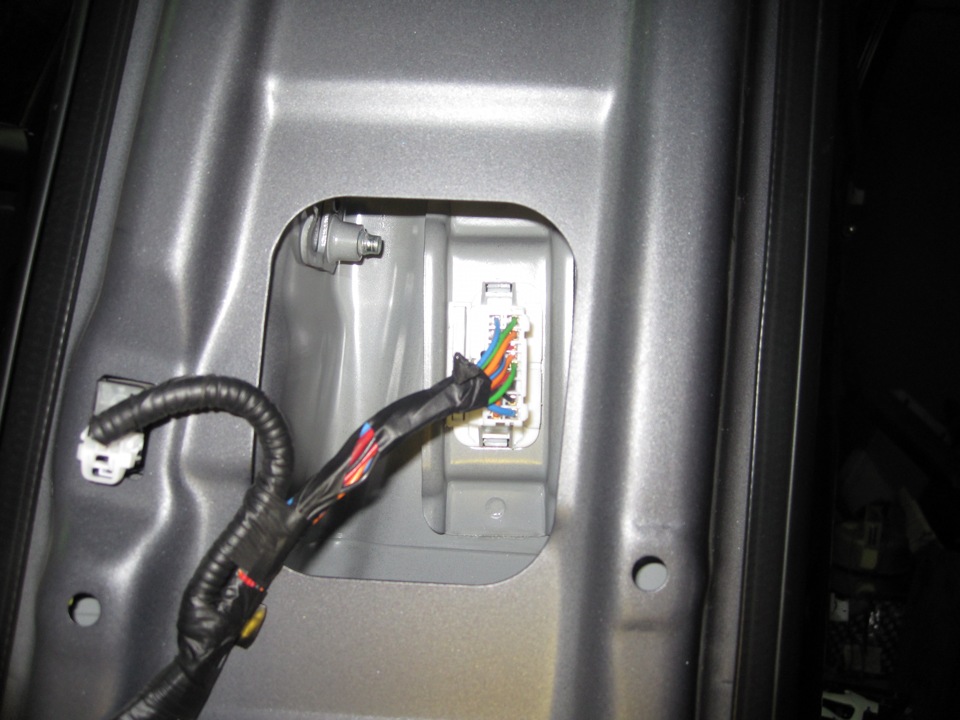

2. Вытаскиваем вот до такого положения
3. Отсоединяем разъем
4. Чтоб вытащить внутренний разъем, надо разобрать все что левее левой ноги))) (защитный кожух, ну и сам порог пластиковый). Нажимаем на верхнюю и нижнюю защелки и тянем во внутрь.

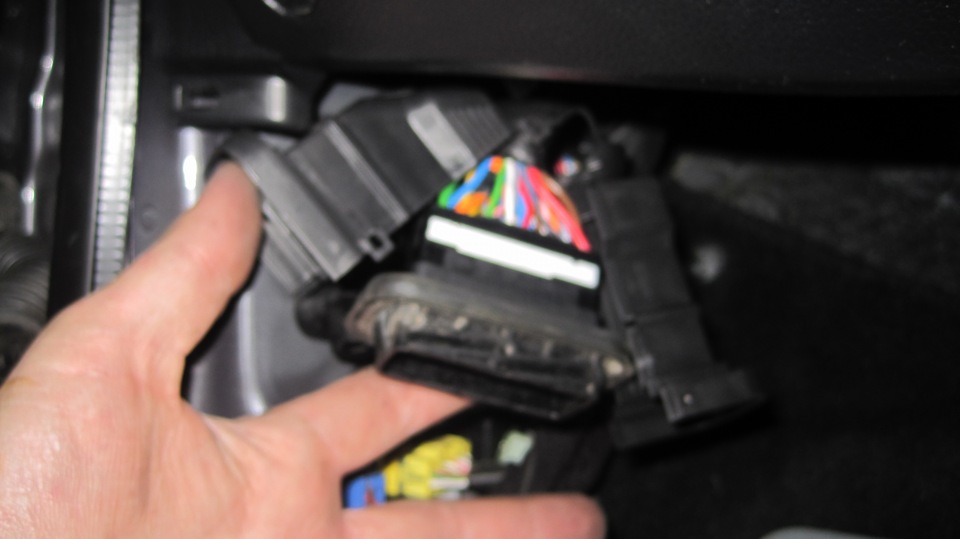

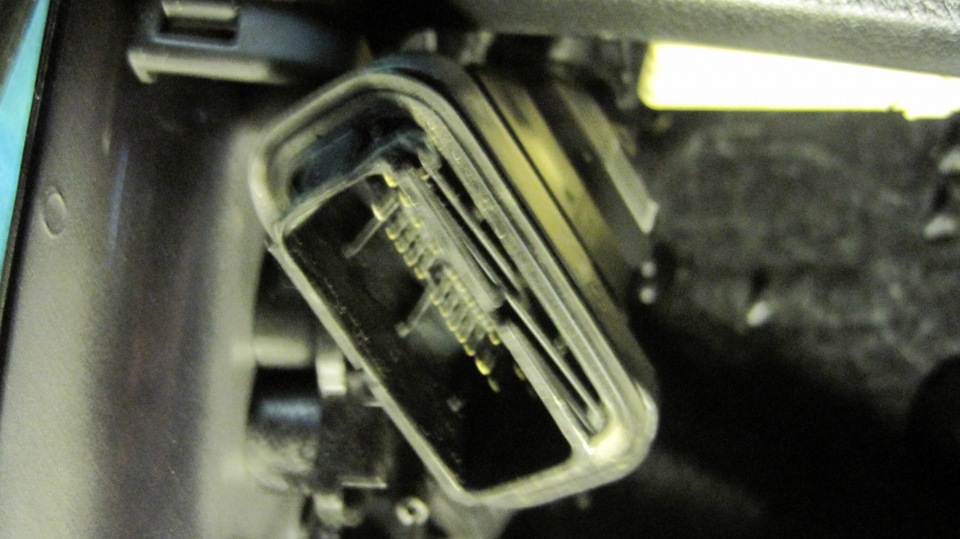

5. Внешний вид внутреннего разъема (тот что у нас в салоне).
6. Снимаем защитный кожух.
7. Просовываем провод с двери через гофру. Мне надо было их четыре штуки (две земли, два плюса) Я взял свернул его по полам и просовывал петельку, потом просто взял и разрезал. Вот так вот и получилось 4 провода.
8. Встал вопрос как через этот разъем пропустить 4 провода. Там есть свободные, не задействованные разъемчики, вот ими я и воспользовался. Взял сверло (если не ошибаюсь то на 4мм, точно не помню уже), пропустил через колодец, так чтоб не зацепить соседние и чтобы провода прошли в каждом.

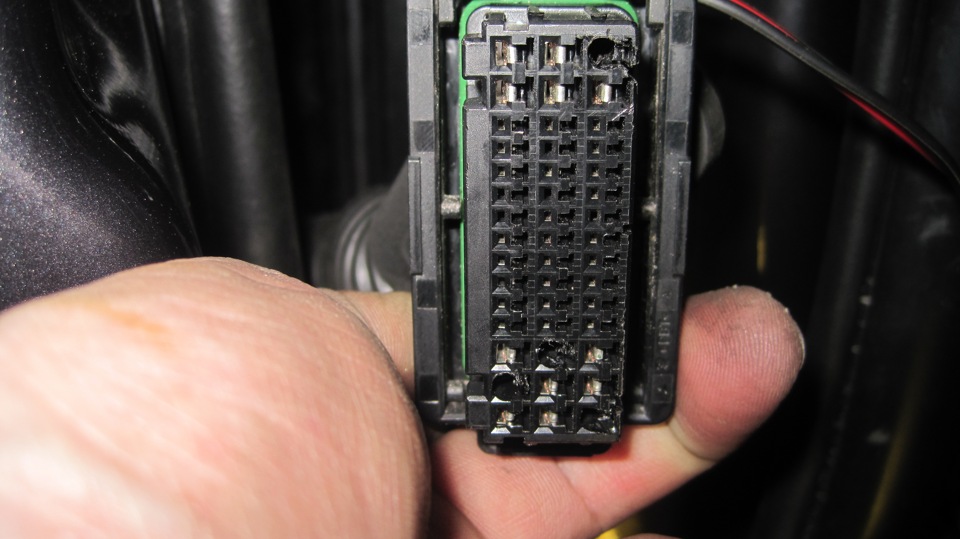

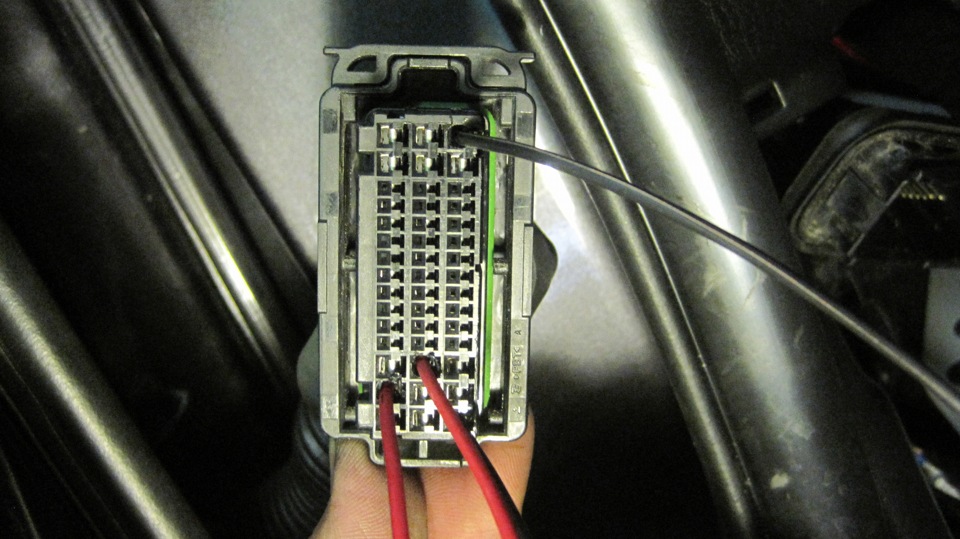

9. Пропускаем через каждый разъем проводок, получается вот такая картина.

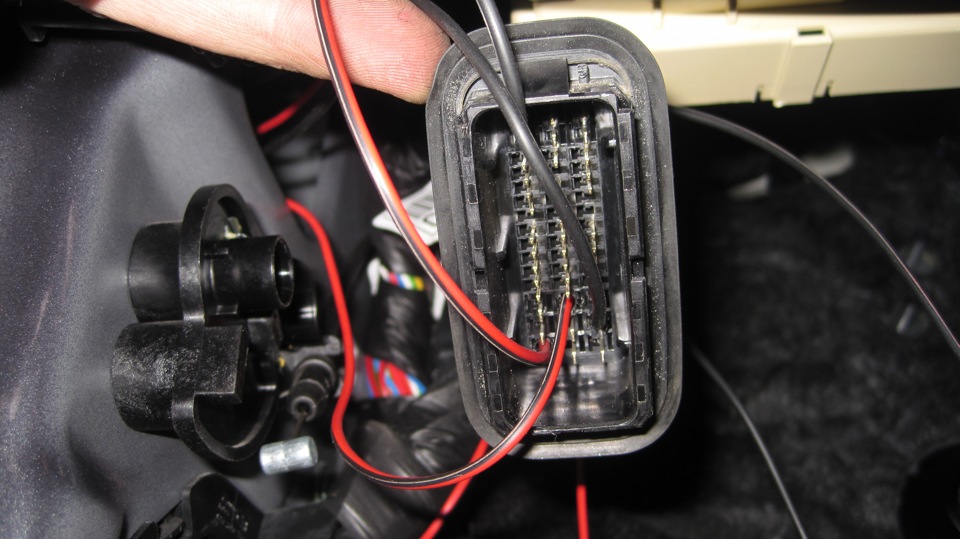

10. Все тоже самое что на предыдущих двух фото делаем с внутренним разъемом. При просовывание проводов из одного разъема в другой следите чтоб провода между собой не перепутывались, иначе разъем не защелкнется и повредите еще и другие контакты.
11. В первую очередь ставим назад защитный кожух внутреннего разъема и вставляем сам разъем на место (в стойку) подтягиваем провода и убеждаемся что они не перепутаны между собой.

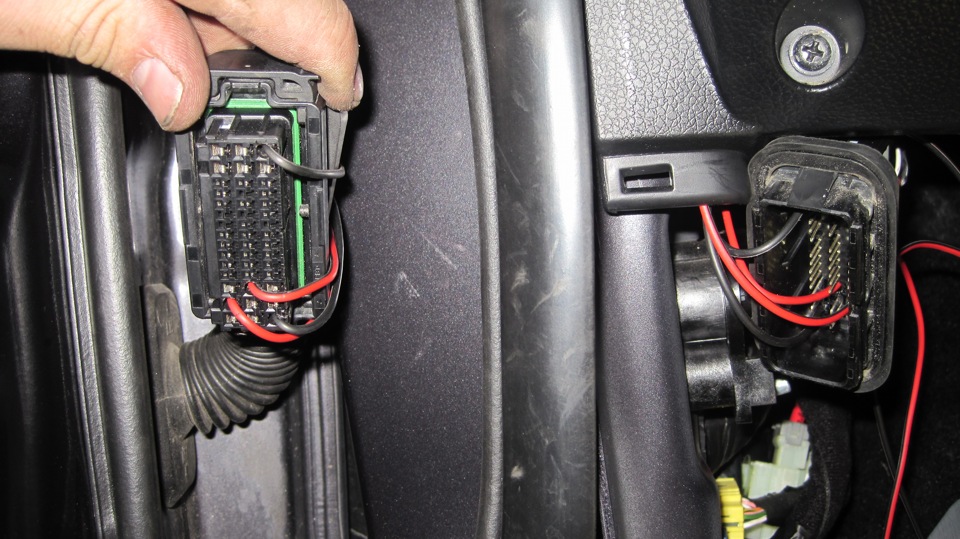

12. Подсоединяем разъемы при этом из салона делаем натяг проводов чтоб разъем защелкнулся.

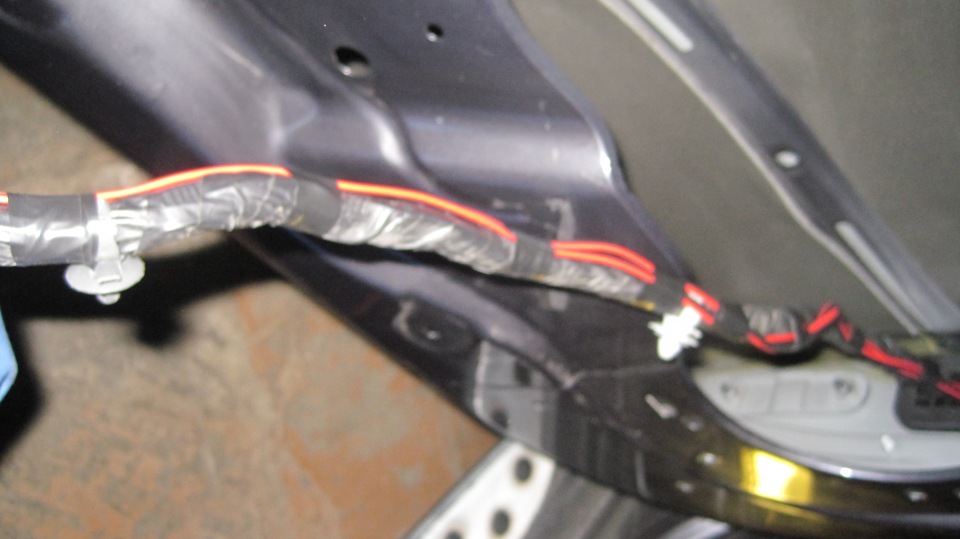

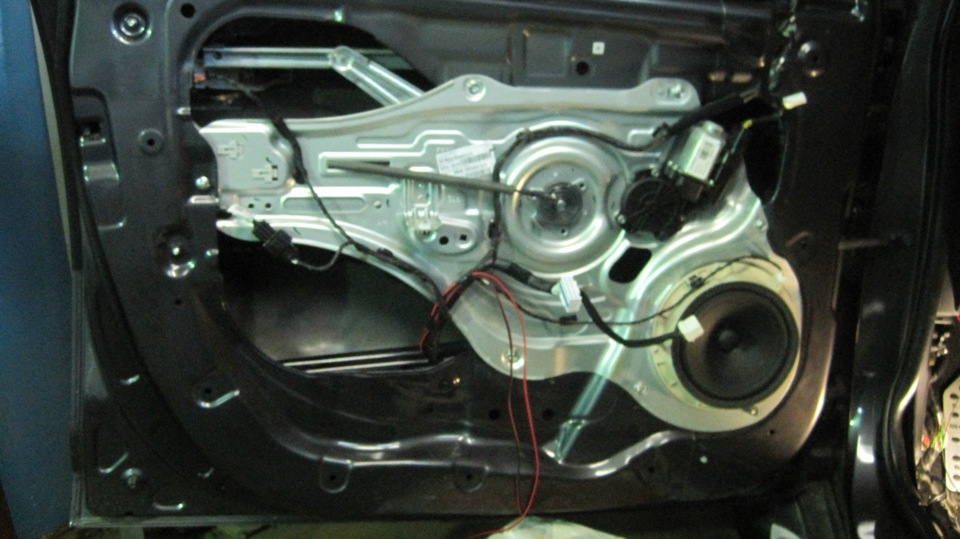

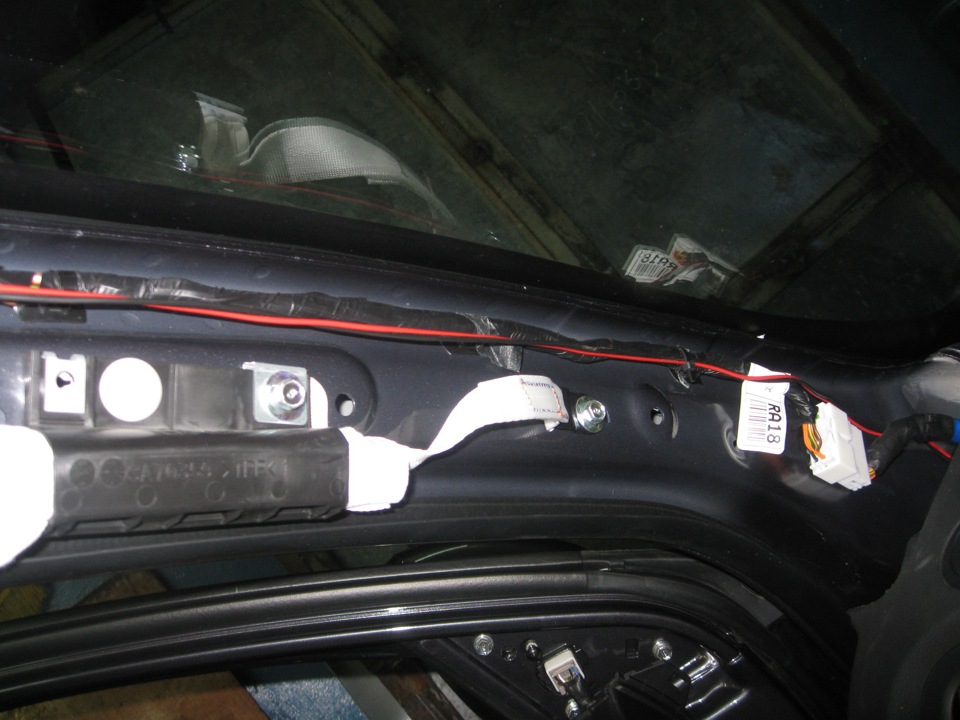

13. Провода которые в двери, проводим вдоль штатной проводки.
14. Делаем шумку за одно))) и собираем дверь.

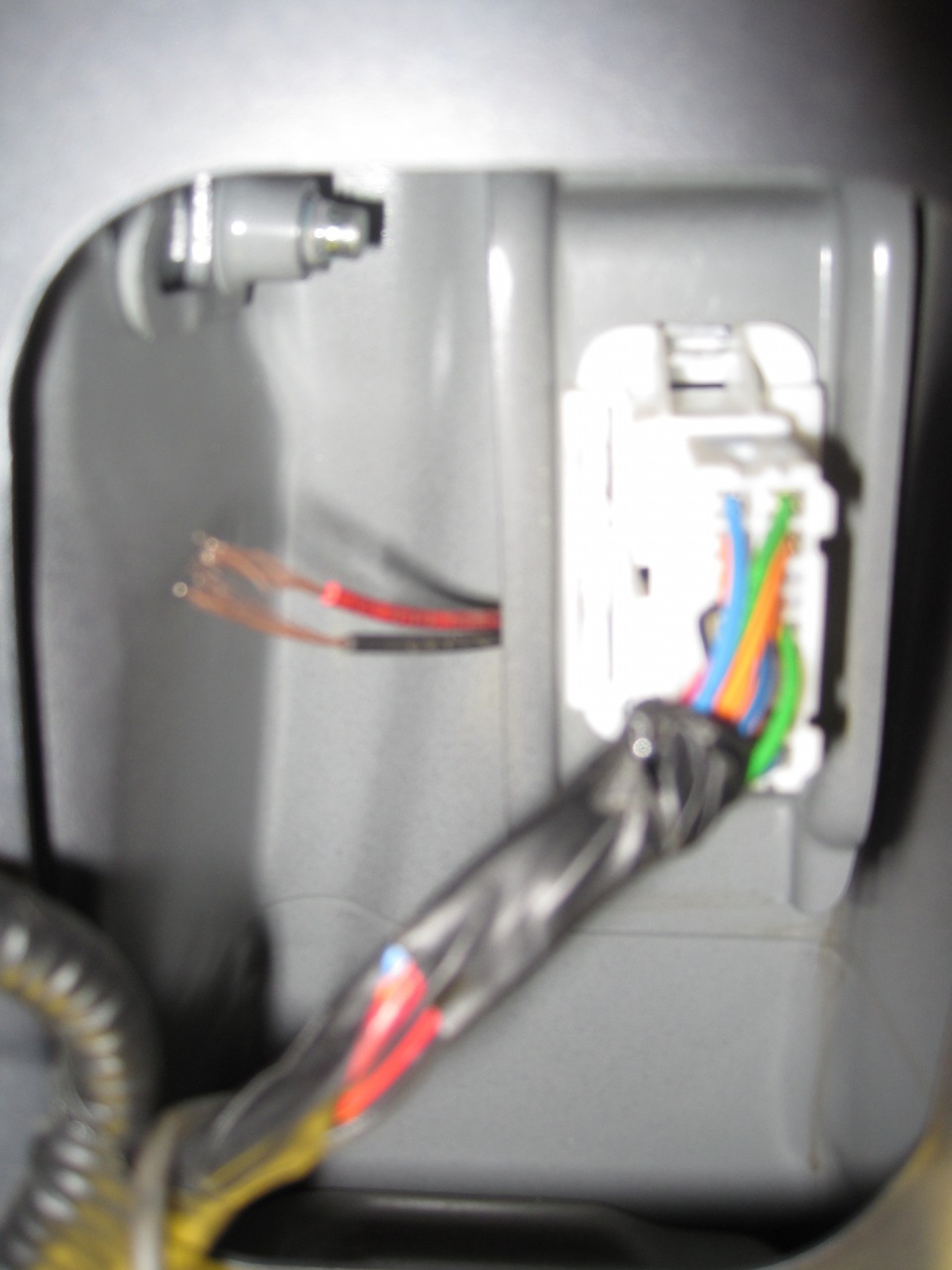

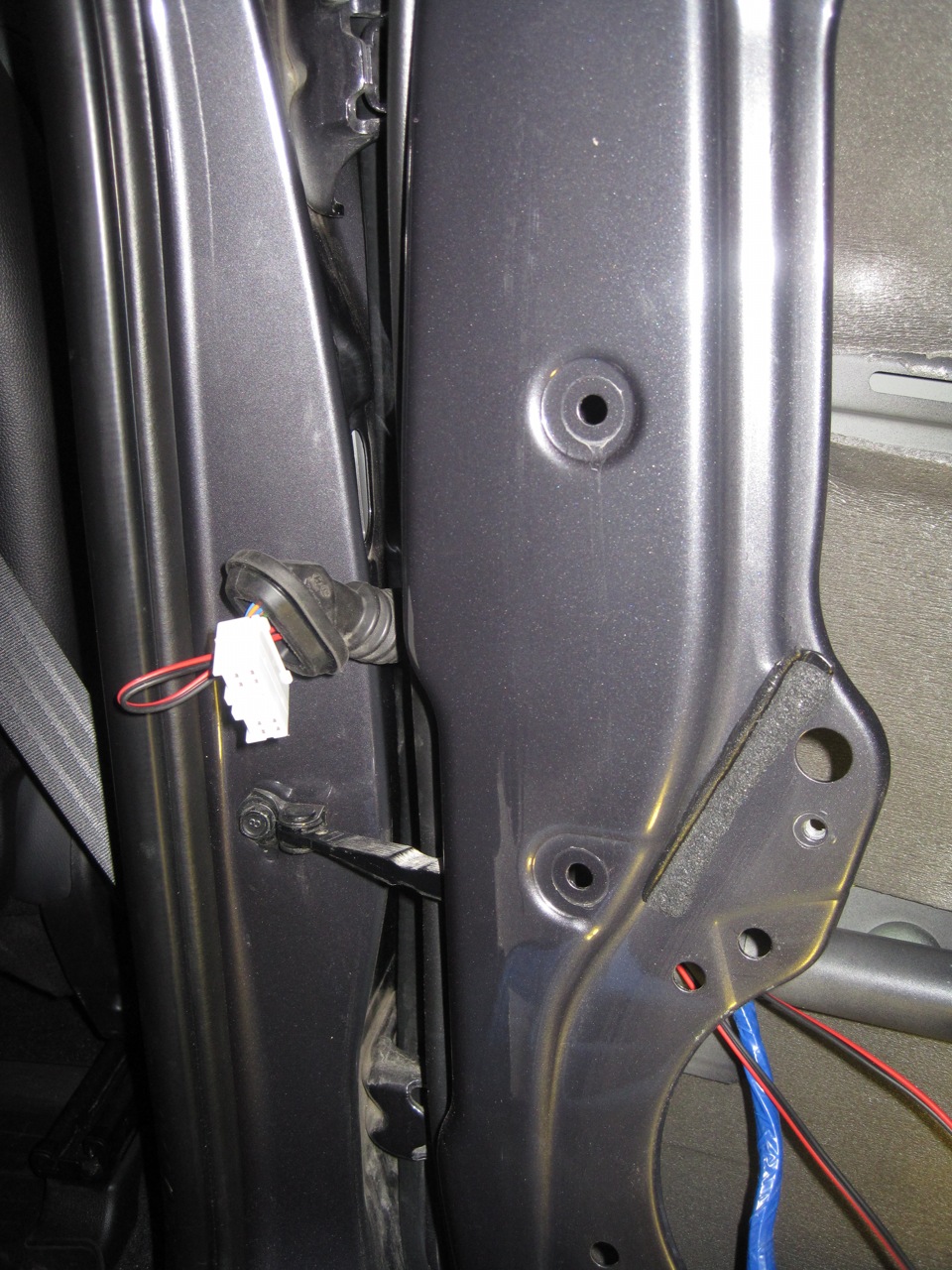

15. Вот так выглядит разъем изнутри в средней стойки между передней и задней дверьми. Его к счастью сверлякать не надо. Там достаточно места чтоб провода и так пропустить.
16. По старой схеме, стаскиваем защитный кожух, отсоединяем разъем, пропускаем провода из двери через гофру, протягиваем возле внутреннего разъема (место там есть, т.к. разъем держится на опоре а ни как в передних дверях), защелкиваем разъем и натягиваем кожух назад.
17. Видно что место между разъем и кузовом есть.

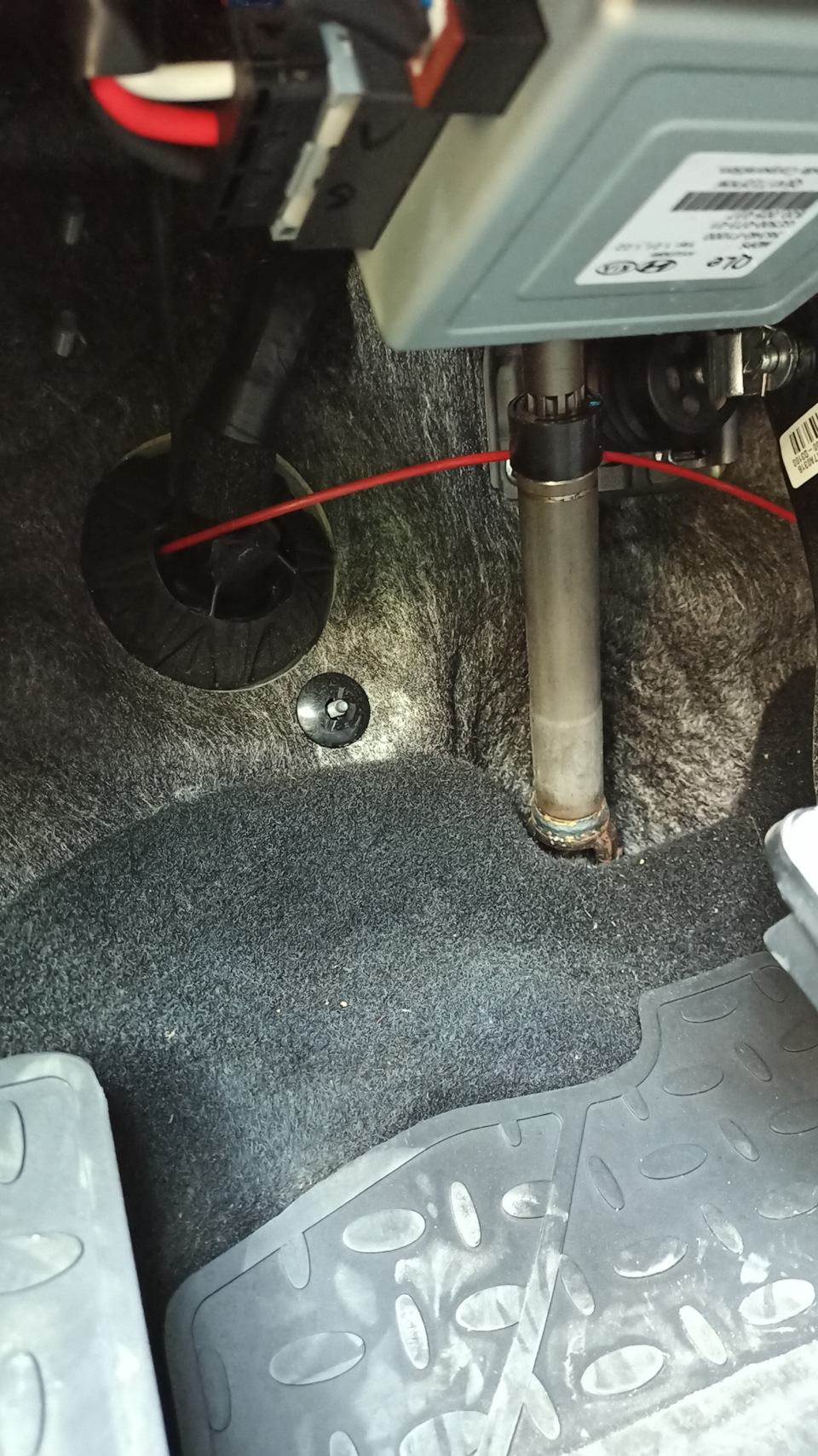

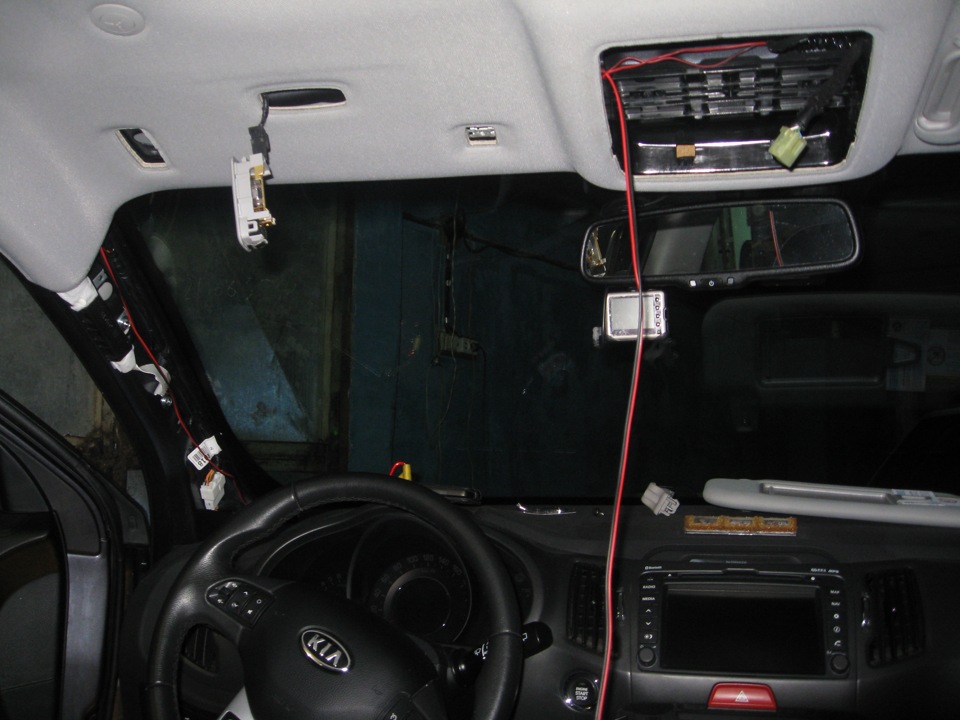

18. После того как все провода между собой соединил внутри, надо подать питание им. Провода пропустил через переднюю водительскую стойку.
19. Соединил пластиковыми хомутами, чтоб не болтались и не издавали всевозможные шумы и скрипы

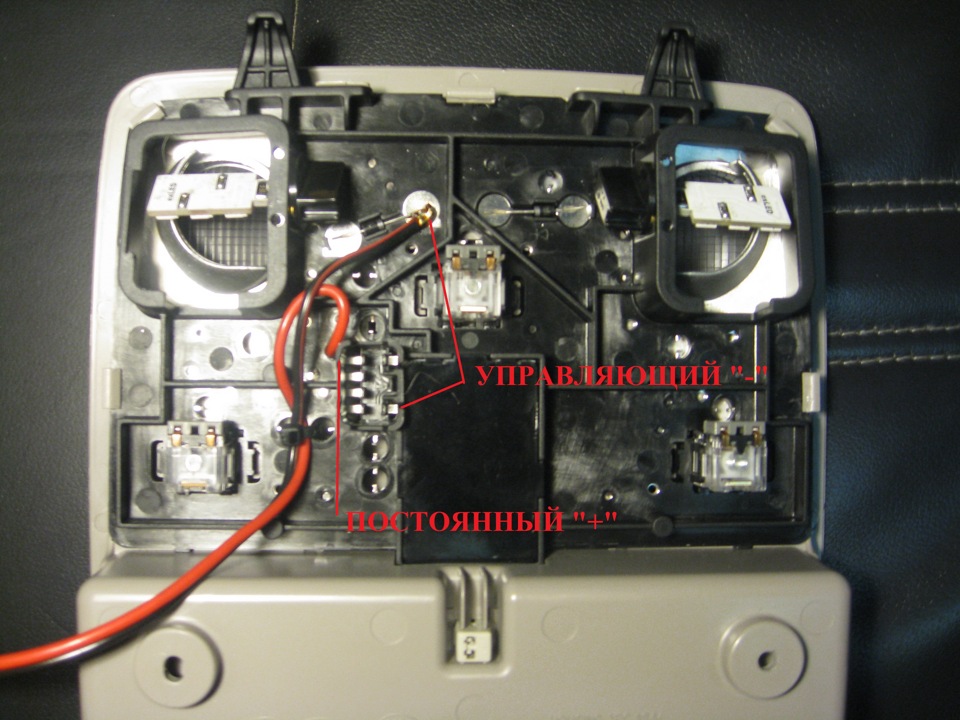

20. Вот так выглядит водительский плафон со штурманскими лампами, управлением люка и очечником На этот разъем поступает постоянный «+» (он там всегда) на подсветку и управляющий «-» (т.к. он идет через блок комфорта) Управление светом идет по минусу. Почему паялся к плафону а не к самому разъему, который вставляться в плафон?! Отвечаю: на плафоне есть кнопка, которая вкл и выкл подсветку солона при открытии двери. Чтобы подсветка не горела круглый год (летом у нас солнце не садиться («Белые ночи») при ясной погоде) этой кнопкой мы и отключаем подсветку ручек дверей и подсветку зоны ног.
На подсветку порогов, красных катафотов и зоны выхода можно поставить выключатель, так же чтоб можно было отключать ее.
Ну вроде бы самые интересные вопросы описал. Так что если будут вопросы, обращайтесь.
ВСЕМ УДАЧИ!
