расчет усиления проема в несущей стене
Укрепление проемов
Нередко ремонт настолько увлекает, что в процессе перепланировки «под горячую руку» попадают даже несущие стены: в них появляются новые оконные и дверные проемы, для чего применяется алмазная резка проемов, или же перегородки полностью сносятся. За всей этой активностью важно не забывать: настолько серьезные структурные изменения могут привести к появлению трещин и даже частичному разрушению несущих конструкций. Как избежать этого? Провести усиление проемов!
В каких случаях необходимо усиление проемов?
Варианты усиления проемов в зависимости от материала стен
То, как именно будет проводиться усиление проемов, в первую очередь зависит от материала, из которого сложены ваши стены:
Для усиления проемов в панельном доме достаточно укрепить несущую конструкцию с помощью швеллеров, расположенных в один ряд. Если целью усиления служит дверной проем, то его можно окантовать уголком.
Если вы живете в доме с кирпичными стенами, от уголков лучше отказаться, так как в этом случае они должны обладать минимальными габаритами в 100х63х8 сантиметров. Кроме того, перед тем, как начать разрезать кладку, проем в кирпичной стене в любом случае потребуется зафиксировать на временных опорах, причем это справедливо как для дверных, так и для оконных проемов. Оптимальным выбором в этой ситуации станут залитые бетонным раствором брусья (швеллеры). При этом проемы в кирпичных стенах нередко приходится укреплять по всему их периметру.
Монолитные стены, особенно на нижних этажах зданий, требуют к себе максимально деликатного отношения. Соответственно, связанные с серьезным вмешательством в конструкцию перекрытий варианты усиления проемов здесь просто не подойдут.
Основные методики усиления проемов
Наши сотрудники отлично владеют самыми разными методиками усиления проемов, так же как и для усиления конструкций. Каждый заказ — это абсолютно индивидуальный случай, для которого выбирается наиболее подходящий вариант из основных четырех:
Порядок выполнения работ по усилению проемов
Для того, чтобы свежевырезанный дверной или оконный проем гарантировано не создавал никаких проблем в будущем, к его созданию необходимо подходить со всей ответственностью. Сразу уточним: прямоугольные проемы в этой ситуации гораздо более предпочтительны, чем арочные — хотя бы потому, что из-за простой формы их банально проще прорезать и укреплять.
Первое, чем займутся сотрудники нашей компании — это нанесение разметки, очерчивание контуров будущего проема. Если стена толстая, то ее придется размечать сразу с двух сторон — и здесь критически важно, чтобы расположение отметок идеально совпало. Для этого мы чаще всего используем лазерный уровень, как один из наиболее точных инструментов в своем классе.
Для того, чтобы зафиксировать крепежные конструкции, в перегородке необходимо вырезать углубления под них. Обычное штробление здесь не подойдет, особенно если стена построена из кирпича: как минимум, из швов выкрошится раствор, а как максимум — из поврежденной от ударного воздействия кладки выпадут целые куски. Поэтому штроблению наши сотрудники предпочитают алмазное сверление. Она не только оказывает гораздо менее разрушительное воздействие на стену, но и снижает уровень шума и образования пыли во время работ.
И, наконец, переходим непосредственно к усилению проема. Проще всего укрепить перегородку с помощью швеллеров: они устанавливаются в проем вертикально и плотно прилегая к стене. Между собой швеллеры стягиваются проходящими через стену шпильками. Усиление проема уголками — также достаточно простой в исполнении вариант, который к тому же позволяет сэкономить на стройматериалах (а значит, и на затратах заказчика). Уголки удобно фиксируются на стене и крепятся к ней анкерами.
Согласование перепланировки
Масштабные работы по перепланировке квартиры обязательно должны быть согласованы в жилинспекции. При этом от планов по полному сносу перегородки стоит отказаться сразу — их гарантированно не одобрит ни одна инстанция. Утверждением схемы перепланировки обычно занимается инженер-специалист, который в своем решении опирается на планы работ и проектные документы здания. Стоимость подачи документов на перепланировку в Москве обычно начинается от 10 тысяч рублей.
Укрепление проемов: почему оно настолько важно?
Любое ослабление (в том числе и резка проемов) несущей стены может привести к серьезным последствиям, вплоть до полного разрушения здания. Это обосновано тем, что несущая стена принимает на себя всю нагрузку, оказываемую расположенными выше этажами. Кстати, именно поэтому владельцам квартир на первых и вторых этажах практически никогда не выдают разрешение на перепланировку, даже минимально затрагивающую несущие стены. Проемы в них обязательно нужно укреплять, как до работ по алмазной резке, так и после них. Для этого используются стальные балки и рамы, которые устанавливаются по всему периметру проема.
Мы принимаем заказы на усиление проемов как от физических, так и от юридических лиц. Постоянным клиентам полагаются приятные скидки, а способ оплаты заказчик выбирает сам. Если вы ищете, где можно срочно заказать укрепление проемов, то поздравляем: ваши поиски подошли к концу! Просто оставьте заявку, и в кратчайшие сроки к вам прибудут наши специалисты.
Цены на усиление проемов
Окончательный расчет стоимости работ по усилению проемов зависит от типа используемых укрепляющих материалов, непосредственных размеров проемов и их количества. Проще всего рассчитать ее, вызвав на ваш объект мастера, который самостоятельно проведет все замеры, уточнит объемы работ, которые потребуется провести, и назовет вам сумму. Наша компания работает как с физическими, так и с юридическими лицами, и принимает оплату всеми наиболее распространенными способами. Если вам требуется срочно укрепить стены или остановить их деформацию, просто позвоните нам — и мы проведем усиление проемов в кратчайшие сроки!
Усиление проема в несущей стене. Чертежи и расчеты.
Укрепление проемов в несущих стенах зависит от материала этой стены и должно выполняться только на основании согласованного с уполномоченными органами проекта усиления проёма в несущей стене.
Проект усиления проема в несущей стене.
Содержание статьи
1. Усиление проемов в кирпичных стенах.
При пробивке проёма в кирпичной стене достаточно ограничиться устройством новой перемычки:
Усиление проема в кирпичной несущей стене.
В кирпичных стенах усиление проёмов выполняется швеллером. С двух сторон несущей стены на необходимой высоте прорезаются штрабы под эти швеллеры. Нижняя граница штраб должна проходить по горизонтальному шву кладки, чтобы будущая перемычка опиралась на цельный не тронутый кирпич, иначе он может не выдержать смятия и в будущем выкрошиться. После устройства штраб, в них вставляются с обеих сторон швеллеры и стягиваются шпильками. Длина опирания швеллеров обычно составляет 250-300 мм., она определяется либо расчетом, либо по таблице стандартных проемов. Данную таблицу можно найти в книге «Некоторые вопросы ремонта и реконструкции зданий» В.Т. Гроздова. В ней подробно рассматривается усиление дверного проема в несущей стене для кирпичных домов. После установки перемычки небольшими кусками вырезается сам проём. К нижним полкам швеллера приваривают арматуру или пластины, после чего они штукатурятся по металлической сетке. После оштукатуривания стены усиление дверного проёма никак незаметно.
Если при устройстве проема остается небольшой простенок (минимум 400 мм.), то его как правило (определяется расчетом) берут в металлическую обойму:
Проект усиления проема в несущей стене с обжатием кирпичного простенка.
2. Усиление проема в монолитной и панельной стене.
Существует несколько способов усиления таких проемов:
Усиление проема в несущей стене панельных и монолитных зданий.
Однако наиболее распространенный способ- это усиление дверного проема уголком в виде рамы:
Укрепление проемов металлической рамой из уголков.
Проём в несущей стене с усилением в данном случае выполняют в следующей последовательности. Перед устройством проема в распор с перекрытием ставят временные деревянные стойки или используют для этих целей стойки опалубки. Выпиливают штробы под стойки рамы и перемычку. Ставят уголки стойки в проектное положение, а у уголка перемычки срезают часть полки, устанавливают и приваривают к стойкам. Далее вырезают часть стены под опорные уголки, устанавливают их и приваривают. После чего выполняют небольшими частями резку всего проема, обваривают раму пластинами, анкерят и штукатурят по сетке. После завершения всех работ конструкция усиления проема никак не видна и не портит презентабельность ремонта.
3. Расчет усиления проема.
Усиление проемов в стенах рассчитывается из следующих соображений. Само укрепление дверных проемов воспринимает небольшую нагрузку, будь это металлическая рама или перемычка из швеллеров. Нагрузка на них равна весу от выше расположенной стены высотой в ширину выполняемого проёма. Иными словами, от верха прорубаемого проёма мы откладываем его ширину и берём вес данного участка стены, который распределяется на усиление проёма. Если в габариты откладываемого вверх расстояния попадает плита перекрытия, то также добавляется вся нагрузка и от неё.
Пример расчета усиления проема в несущей стене.
Таким образом, сама металлическая рама или перемычка усиления проёма несут совсем небольшую нагрузку от части выше расположенной стены. Они, скорее, выполняются для защиты границ проёма от возникновения сколов и трещин, чем для восприятия какой-либо реальной нагрузки.
Вся нагрузка от выше расположенных участков стены и плит перекрытий перераспределяется на оставшиеся простенки несущей стены по бокам выполненного проёма. Именно расчет таких простенков и является основным для усиления проема в несущей стене. Расчет должен показать смогут ли данные оставшиеся простенки воспринять нагрузку от всех выше лежащих конструкций.
Устройство проема с усилением- пример расчета простенков.
На усиление проема в несущей стене обязательно оформляется акт скрытых работ. Также ещё раз напомним, что выполнение такого усиления должно выполняться только после получения на это соответствующего разрешения согласно пункту №1 статьи 26 ЖК РФ и пункту 2.2.4 Прил.№1 к Постановлению Прав-ва Москвы №508:
Разрешение на устройство проёма с усилением (пункт 1.6).
Цена усиления проема с его пробивкой сейчас составляет около 50 000 рублей вместе с материалами. В завершение статьи приведем фото усиления проёма:
Фото усиления проема уголком в виде металлической рамы.
С этой статьёй читают
Резка проемов алмазной фризой в несущих стенах.
Проем в несущей стене. Все требования.
Незаконная перепланировка квартиры в 2021. Все аспекты.
Проект перепланировки квартиры в Москве и Московской области.
Расчет усиления проема в несущей стене
Согласно требованиям действующих норм, при устройстве в существующей каменной стене нового проема шириной более 600 мм над ним должна быть установлена перемычка, тип и конструкция которой назначаются в рамках индивидуально разработанного проектного решения.
Самым распространенным способом усиления проемов в каменных стенах является устройство металлической перемычки, состоящих из двух прокатных швеллеров, которые устанавливаются над проемом (с двух сторон, в заранее подготовленные борозды) и соединяются между собой при помощи анкерных шпилек с затянутыми гайками на концах. Данный способ усиления реализуется по типовому конструктивному решению, принципиальные схемы которого приведены на Рис. 2, 3.
При разработке проекта усиления пробиваемого или расширяемого проемов значительная часть рабочего времени конструктора уходит на выполнение простых, но достаточно трудоемких расчетно-вычислительных операций, связанных с подбором оптимального сечения несущих металлических балок проектируемой перемычки (выполнение расчетов по I и II группам предельных состояний).
Представленные ниже таблицы позволяют значительно упростить и ускорить процесс конструирования металлических перемычек, а также минимизировать возможность появления ошибок, которых так сложно избежать при выполнении расчетов вручную.
Методика подбора перемычек по таблицам
Перед тем, как начать пользоваться приведенными ниже таблицами необходимо определить тип проектируемой перемычки в зависимости от характера ее статической работы и схемы нагружения. По данному классификационному признаку все перемычки, устраиваемые в каменных стенах, можно разделить на две большие группы: несущие и ненесущие.
Несущие перемычки воспринимают два вида эксплуатационных нагрузок: давление от веса кирпичной кладки, расположенной над усиляемым проемом, и нагрузку от междуэтажных перекрытий. Ненесущие перемычки воспринимают только вес вышележащей кладки стен. Чтобы определить к какому из двух типов относится проектируемая перемычка достаточно взглянуть на Рис.1.
Рис.1. Схемы несущей и ненесущей перемычек в кирпичных стенах
Таким образом, нагрузка на перемычки от перекрытий не учитывается, если они расположены выше квадрата кладки со стороной, равной пролету перемычки.
Подбор несущих элементов металлических перемычек (швеллеров) производится в соответствии со схемами, представленными на Рис.2-4, по двум известным параметрам: ширине проектируемого проема (B) и толщине стены.
Рис.2. Схема устройства металлический перемычки при ширине проема менее 2 м
Рис.3. Схема устройства металлический перемычки при ширине проема более 2 м
Рис.4. Поперечный разрез 1-1 (к схемам на Рис.2,3)
Таблицы подбора металлических перемычек
(для увеличения изображения кликните по нему)
Таблица 1. Подбор перемычек для стен толщиной 250 мм
Таблица 2. Подбор перемычек для стен толщиной 380 мм
Таблица 3. Подбор перемычек для стен толщиной 510 мм
Таблица 4. Подбор перемычек для стен толщиной 640 мм
Металлические элементы перемычек (прокатные балки) рассчитаны на восприятие давления от вышележащих стен, величина которого эквивалентна весу столба кладки высотой, равной 1/3 пролета перемычки. Несущие перемычки, кроме того, рассчитаны еще и на равномерно-распределенную погонную нагрузку от перекрытий величиной q=4,4 т/пог.м. Для несущих перемычек, устраиваемых в стенах толщиной 250 мм (кладка в 1 кирпич), расчетная погонная нагрузка от перекрытий принята равной q=2,2 т/пог.м.
Для проемов шириной более 3 м и нагрузках, отличающихся от указанных выше, сечение элементов перемычек принимать по расчету.
Усиление проема- расчет балки, стойки. помогите студенточке :'(
Здравстуйте, люди добрые! Помогите пожалуйста! Мне нужно пробить проем 900х2100 в несущей стене из тяжолого бетона 120мм панельного дома, 3й этаж из 5и, плиты опираются по контуру.
Тут уже были вопросы на эту тему, но обсуждалась восновном сама конструкция, а с этим более менее все понятно.
Я студентка, это МОЕ ПЕРВОЕ УСИЛЕНИЕ ПРОЕМА! не судите строго
)
Стоят-то они стоят. До тех пор, пока таких умников на один дом не будет слишком много.
Хотел узнать, кто-то проектировал усиление панели под проём. Меня больше интересует то, насколько большим можно сделать проём в панели?
Про флуд согласен, так накипело, у меня проект на проем как пример будет, выложу если смогу, юзер я еще тот. Только нагрузка меня там не устраивает, собрана только с плиты перекрытия, хоть и 5/9 дом. Проект кстати утвержден всеми органами и выполнен в реалии. Потому и реши посмотреть, что умные люди говорят, а смотреть та особо не чего
Спасибо за быстрый ответ. Может я не прав про взаимовыручку. Про написанное все понятно, но все же откуда берется с одного вышележащего этажа. Это мне кажется самый существенный момент, из которого и складывается нагрузка. Ктото же по форуму собирает чуть ли ни все вышележащие этажи. Извените за назойливость, ГДЕ написано.
Расчет усиления проема в несущей стене и проектирование
Если стена из сборных панелей является несущей, то при устройстве в ней проемов по периметру проема обязательно устраивается усиление проема металлоконструкцией. В этой статье мы расскажем все особенности по расчету и проектированию таких усилений.
Усиление проемов в несущих стенах должно выполнятся только после разработки и утверждения такого проекта РУП «Главгосстройэкспертизой». Проектное бюро «ТЕКТОНИКА» имеет все необходимые разрешения и аттестаты соответствия на такой вид работы. Примеры работ можно посмотреть по ссылке.
Виды прокатного материала для усиления проема
Конструктивные решения усиления могут иметь различные типы:
В основном это железобетонные обоймы и металлические обоймы.
Самым распространенным вариантом являются металлические обоймы из прокатного металла.
Для металлической обоймы (рамы) может быть использован:
— прокатный металл из швеллеров или уголка
Вид прокатного металла выбирает инженер-конструктор по согласованию с заказчиком в зависимости от конструктивных условий, усилий и напряжений, возникающих в панели с проемом.
Как производится расчет?
Металлическая обойма рассчитывается из таких условий, что обойма вокруг проема воспринимает не всю нагрузку от вышерасположенных панелей и плит перекрытия.
Различные жесткости элементов железобетонной панели и металлических элементов обоймы не позволят сработать совместно таким образом, чтобы вся нагрузка от вышележащих этажей пришлась на металлическую раму. Такой эффект (принятие полной нагрузки) возможен только лишь при обрушении конструкции панели. Иными словами при аварийной ситуации. Поэтому, при работе панели без образования трещин, основную нагрузку воспримут оставшиеся простенки несущей панели по бокам выполненного проема. Это подтверждают многочисленные статические расчеты, проводимые в проектном бюро «Тектоника».

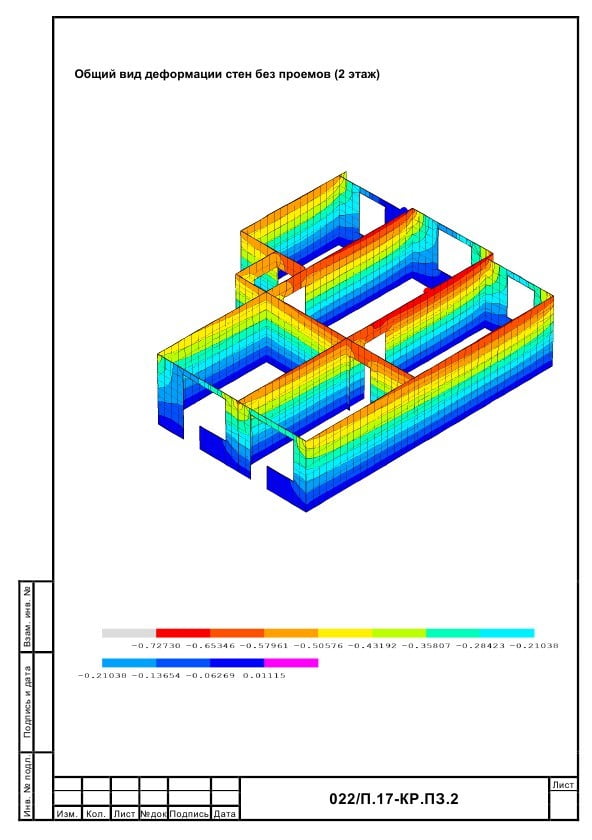

На рисунках показаны деформации в панелях до организации проема и после выполнения проема.
