Пыжи и прокладки для охотничьих патронов
Пороховые пыжи для охотничьих патронов
Пороховой пыж состоит из картонной (прокладка) части и собственно из пыжа.
До недавнего времени у нас в стране наиболее распространённым материалом для изготовления пороховых пыжей являлся войлок. Нередко используются древесно-волокнистые пыжи. В последние время всё большую популярность приобретают пыжи из полиэтилена различной конструкции, иногда совмещённые с контейнером для дроби.
Прокладки обычно изготавливают из картона, реже из пластмассы или войлока. Возможны, и нередко предлагались, и другие материалы для изготовления пыжей, но, как правило, они оказывались хуже вышеназванных по качеству или слишком дороги. Следует помнить, что при использовании пыжа из эластичного материала (резина и т.д.) возможно слишком плотное его прилегание к стенкам канала ствола при выстреле и сильное увеличение давления со всеми возможными последствиями
Пороховые картонные пыжи (прокладки) или полиэтиленовый обтюратор
Ранее в продаже присутствовали только картонные пыжи толщиной 0,5-0,6 мм, чего явно недостаточно для развития хорошего выстрела. Замена тонкого картонного порохового пыжа на пыж из плотного но не жесткого картона в 1,5-3,0 мм толщиной, практически исключает прорыв газа, обеспечивает увеличение скорости дробового снаряда в среднем на 20 м/с и меньшее колебание скоростей между выстрелами в серии, т. е. получается большая стабильность от выстрела к выстрелу. Если таких пыжей нет, то можно ставить набор из более тонких пыжей той же общей толщины.
 |
| Пластиковые прокладки |
Диаметр пыжа в зависимости от гильзы (папковая, пластмассовая или металлическая) делают на 0.2-0.4 мм больше внутреннего диаметра гильзы.
На данный момент вместо картонных прокладок могут использоваться пластиковые.
Пороховые войлочные пыжи
При выборе войлочных пороховых пыжей следует обращать внимание на то, чтобы они имели строго цилиндрическую форму, одинаковую высоту и параллельные торцы.
При снаряжении патронов обычно используется не один, а два или более войлочных пыжей. Один из них, кладущийся на прокладку, называется основным, пыжи (или пыж), располагающиеся выше, называются дополнительными. Именно основной пыж обеспечивает надёжную изоляцию порохового заряда от снаряда. Назначение добавочного пыжа — заполнить внутренний объём гильзы между основным пыжом и снарядом таким образом, чтобы от среза дульца гильзы до снаряда осталось расстояние, достаточное для его закрепления. Дополнительные пыжи обычно не осаливают, если же приходится пользоваться осаленным дополнительным пыжом, то между ним и дробовым снарядом устанавливают тонкую картонную прокладку. Общая высота основного и дополнительного пыжа обычно составляет 20-25 мм.
Высота основного пыжа не должна превышать половины калибра канала ствола, таких пыжей в патроне может быть один, полтора или два, что зависит от применяемого заряда, снаряда и способа крепления последнего. Осалка пыжей проводится только со стороны цилиндрической поверхности и не глубже 2 мм, она должна быть сухой и не выдавливаться при нажиме на пыж. Осалка предназначается для того, чтобы не допустить прорыва пороховых газов при выстреле между штыком и стенками канала ствола.
Осадку пыжей производят одним из следующих составов: парафин — 70%, солидол — 30%; парафин — 70%, пушечное масло — 30%; парафин — 80%, технический вазелин — 20% (для лета); парафин — 65%, технический вазелин — 35 % (для зимы) и др.
Во время развития выстрела и повышения давления газов в канале ствола обычный пыж значительно деформируется и уменьшается по высоте до 30%. Если он будет очень толстым (около калибра) или насквозь пропитанным осалкой, то, сильно уплотняясь, раздаваясь в стороны и прижимаясь к стенке канала ствола, резко поднимает давление пороховых газов, что мало улучшает бой и не безопасно для ружья и стрелка. Поэтому при снаряжении патронов войлочными пороховыми пыжами лучше брать три тонких пыжа, чем один толстый. Между пыжами можно положить по одной прокладке диаметром, равным диаметру канала ствола. Пыжи с прокладками в процессе выстрела легче скользят относительно друг друга, как бы самоориентируются, а это обеспечивает лучшую обтюрацию и движение пыжей по каналу ствола.
Следует отметить, что сила трения пыжей в процессе развития хорошего выстрела и движения их по каналу ствола теоретически должна изменяться по закону переменного трения, т. е. в начальный момент движения пыжей их сила трения должна быть максимальной, чтобы обеспечить горение пороха в возможно меньшем объеме (в пределах одной четверти длины канала ствола) и за меньший промежуток времени (0.003 с). По мере продвижения пыжей к дульному срезу их сила трения должна уменьшаться, и в этом случае они являются только обтюраторами.
Однако войлочные осаленные пыжи, применяемые в настоящее время, дают обратный характер изменения силы трения, т. е. в начале движения по каналу ствола осаленный, хорошо скользящий пыж имеет малую силу трения и не способствует улучшению горения пороха. В конце же движения, когда сила трения должна быть минимальной, она, наоборот, возрастает из-за снятия осалки с поверхности пыжей, и трение сухого войлока по металлу идет с повышенным коэффициентом.
Пороховые древесно-волокнистые пыжи
Но эти пыжи имеют меньшую обтюрирующую способность, чем войлочные, поэтому требуют увеличения порохового заряда на 0,1. 0,2 г. Они легко «усыхают» при хранении, уменьшая свои размеры, что значительно ухудшает характеристики патрона.
Из-за того что древесно-волокнистые пыжи рассыпаются на мелкие части при вылете из ствола, они запрещены для использования в патронах, предназначенных для стендовой стрельбы.
Прокладки под дробь
Дробовые пыжи для охотничьих патронов (прокладка на дробь)
Дробовой пыж предназначен для того, чтобы удерживать дробь в патроне до выстрела. Он также дает дополнительное сопротивление пороховым газам, и сгорание бездымного пороха улучшается.
Чаще всего дробовые пыжи изготавливаются из неплотного картона толщиной 1–1,5 мм, причем диаметр такого пыжа должен быть на 0,1–0,2 мм больше, чем внутренний диаметр гильзы. Удержать дробовой пыж в бумажной гильзе помогает так называемая «закрутка» – свободный край, завернутый поверх дульца гильзы.
Кроме картонных допустимо использовать также тонкие целлюлоидные пыжи, которые хороши тем, что позволяют увидеть размер дроби. Качество таких пыжей, однако, гораздо ниже, чем у картонных.
Пластмассовые пыжи-контейнеры
Уменьшается и истирание дробинок о стенки ствола, уменьшается их рассеивание после вылета из ствола, нет вредного воздействия (удара) пыжей на дробовой столбик после вылета из ствола.
Пластмассовые пыжи-контейнеры изготавливаются из полиэтилена, капрона, хлорвинила и т. п
Не всегда бывают достаточно согласованными и размеры пыжей с размерами гильз. Поэтому перед снаряжением необходимо осмотреть пыжи, аккуратно лезвием удалить следы облоя, а также проверить входимость пыжей в подготовленные бумажные или пластмассовые гильзы.
От долгого хранения либо неудачного закрытия патрона обтюратор пыжа-контейнера может деформироваться, а это приведет к попаданию пороха в пространство амортизатора, что в свою очередь, при выстреле, может стать причиной застревания пыжа в стволе с последующей его деформацией. Во избежание этого многие охотники советуют сначала запрессовывать поверх пороха прокладку, а при наличии места еще и небольшой пыж, а затем устанавливать пыж-контейнер.
Изначально дробовой контейнер предназначался для повышения кучности выстрела. Сейчас производители массово изготавливают пыжи-контейнеры, которые содержат обтюратор, амортизатор и сам контейнер. Они обладают целым рядом преимуществ. Пластиковый обтюратор отлично справляется с прорывом пороховых газов, амортизатор немного сглаживает скачок давления в патроннике, что помогает сохранить форму дробового облака. Полиэтиленовый стаканчик контейнера предотвращает контакт дроби со стенками ствола, не давая ей деформироваться и уменьшая освинцовку ствола.
Пластмассовые пыжи-контейнеры делают разных размеров.
Пыжи и прокладки к дробовым патронам
Функции пыжей
Пыжи выполняют следующие функции:
Сколько нужно пыжей?
В патроне основной пыж должен быть один. Оптимальная его высота для нормального процесса развития выстрела, при котором обеспечивается наибольшая сгораемость порохового заряда, составляет величину от 0,5 до 0, 75 калибра ствола. Высота основных пыжей, которые поступают для продажи в охотничьи магазины, может быть 8, 10, 12 или 14 мм при отклонении от номинального размера в пределах + и – 1 мм. Добавочных пыжей может быть в патроне один или несколько, в зависимости от подобранной массы порохового заряда и дробового снаряда. Рекомендуется при снаряжении патрона в столбике пыжей иметь лучше несколько тонких добавочных пыжей, чем один высокий. Добавочные пыжи в продаже могут быть высотой 3, 4, 5, 6 или 7 мм с предельным отклонением + и – 0,5 мм.
Основные характеристики пыжей
Нормативно-техническая документация предусматривает изготовление отечественной промышленностью войлочных и древесноволокнистых пыжей с диаметрами, указанными в таблице.
Диаметры пыжей основного и добавочного для определенного калибра и гильзы – одинаковые. Пыжи должны иметь цилиндрическую форму, основания их параллельны. Не следует применять пыжи конусные, выпуклые, вогнутые, не цилиндрические, перекошенные и с не параллельными основаниями, если указанные отклонения формы выходят за пределы отклонений от номинального размера, так как использование таких пыжей ухудшает бой ружья.
Зачем нужна картонная прокладка?
Снаряжение патронов в домашних условиях
Предварительные замечания. Охотничьи магазины предлагают немалый выбор готовых (заводских) дробовых патронов. На многих охотах они вполне устраивают охотников, давая бой не ниже среднего. Однако получить от них оптимальный бой почти невозможно, так как ружей с одинаковыми стволами нет. Благодаря принятым в промышленности допускам стволы охотничьих ружей даже одного калибра различаются между собой по диаметрам каналов стволов, по величине дульных сужений и снарядных входов (об этом мы уже рассказывали в главе «Стволы охотничьего оружия»). Все эти различия в параметрах стволов приводят к тому, что наилучший бой от каждого конкретного ружья можно получить лишь при условии, что оно тщательно пристреляно и для него подобраны заряды, оптимальные для определенных видов охот.
Термин «снаряд» означает то, что должно поразить цель.
Гарантийный срок хранения «Барса» указывается в инструкции, вложенной в банку с порохом.
Некоторые факторы, влияющие на качество выстрела. На бой ружья влияют многие факторы. Увеличение навески пороха повышает и давление в стволе, и скорость полета снаряда, а уменьшение заряда снижает и то, и другое. Увеличение снаряда дроби поднимает давление и снижает скорость полета снаряда. Уменьшение массы снаряда снижает давление и повышает скорость полета снаряда.
В настоящее время в распоряжении охотника имеется большой выбор составных частей для снаряжения охотничьих патронов. В магазине можно приобрести войлочные осаленные (или неосаленные) пыжи, древесно-волокнистые пыжи, тонкие или толстые прокладки из плотного или рыхлого картона, полиэтиленовые обтюраторы, полиэтиленовые концентраторы, полиэтиленовые пыжи с концентраторами. Как же поступить при снаряжении патронов, если имеется возможность использования только какого-то определенного вида пыжей?
В восьмом варианте древесноволокнистый пыж использован с одной картонной прокладкой толщиной 1,5 мм. И что же? Массу пороха надо увеличить до 2,4 г при той же навеске дроби.
Ну а как же подбирать заряды для ружей других калибров? Для этого надо пользоваться табл. 38. Она же показывает, как варьировать зарядами пороха для ружей всех калибров в зависимости от температуры воздуха.
Приступая к снаряжению патронов, охотник должен иметь в виду, что гильзы должны быть чуть короче патронников (на 0,2-1,0 мм), так как в процессе выстрела гильза немного удлиняется. В ружьях с патронниками 70 мм можно применять гильзы 65 мм: это ухудшает показатели боя, но настолько незначительно, что при стрельбе на охоте практического значения не имеет. В ружьях же с патронниками 65 мм применять гильзы 70 мм нельзя, ибо при этом значительно возрастают давления в стволе.
Общие правила снаряжения патронов. Для домашнего снаряжения патронов необходимо иметь какой-либо прибор («Барклай», «Диану», УПС); весы с разновесами (они продаются под названием «Любительский набор»); мерки для отмеривания пороха и дроби; дозатор (он незаменим при снаряжении больших партий патронов); закрутку для завальцовки дульца гильзы; калибровочные кольца для обжатия бумажных и латунных гильз; доску с гнездами для гильз.
Стол должен быть освобожден от посторонних предметов и достаточно велик, чтобы расставить на нем все необходимое для первой операции, т. е. для запрессовки капсюлей. Во время этой операции вблизи не должно быть пороха: капсюль по той или иной причине может взорваться. Во время снаряжения патронов нельзя курить, чиркать спичками.
Снаряжение дробовых патронов. На столе расставляют все, что нужно для запрессовки капсюлей, и начинают работу. Использованные гильзы предварительно приводят в порядок. Из старых, стреляных гильз удаляют капсюли, дульца бумажных и пластмассовых гильз расправляют, капсюльные гнезда и затравочные отверстия у металлических гильз прочищают.
Если края стреляной бумажной гильзы очень помяты, разлохмачены, дульце гильзы после расправления ее края можно окунуть в расплавленный парафин; снаряжать такую гильзу будет легче. Для расправления дульца стреляной пластмассовой гильзы надо сделать цилиндрическую оправку диаметром, равным внутреннему диаметру гильзы, с заходными конусами. На такую оправку сразу с двух сторон насаживают гильзы и через бумагу проглаживают горячим утюгом с терморегулятором. Температуру утюга подбирают опытным путем.
Все бумажные гильзы, имеющие трещины, прогары, надо выбросить; металлические гильзы еще до их повторного снаряжения проверить по патроннику ружья: если они входят свободно, их можно снаряжать, если же раздуты, идут в патронник с трудом, их следует пропустить через калибровочное кольцо. Бумажные гильзы можно, а металлические и пластмассовые даже нужно использовать повторно, но для особо ответственных охот (на волка, медведя, копытных) применять следует только новые бумажные или пластмассовые гильзы.
Если штифт, которым вы выбиваете капсюль, заострен, он пробивает капсюль насквозь, и удалить последний после этого бывает не так-то просто. При попытках удаления пробитого насквозь капсюля чаще всего и происходит повреждение капсюльного гнезда.
По окончании подготовительных работ начинают запрессовывать капсюли. Их надо вставлять или заподлицо, или так, чтобы капсюль утопал в капсюльном гнезде на 0,1-0,2 мм. При перекосах капсюлей нередки осечки. Если капсюль выступает из гнезда, то возможен преждевременный выстрел; случается, что такой капсюль пробивается бойком насквозь, и происходит прорыв пороховых газов в ударный механизм ружья.
Когда дробь засыпана во все гильзы, ее закрывают тонким (0,7-1,0 мм) картонным пыжом и завальцовывают края бумажной или пластмассовой гильзы закруткой (кстати, настольная закрутка лучше ручной); если гильзы опрессовывают «звездочкой», то пыж на дробь не кладут. В металлических гильзах на дробь хорошо применять пыжи увеличенного диаметра из пробки или ломкого картона толщиной 2 мм, которые надо залить смесью парафина с канифолью по 50% или смазать по краям клеем БФ-2, БФ-4 или БФ-6.
Пыжи 10-го калибра, необходимые для снаряжения латунных гильз 12-го калибра, в продаже бывают редко; высечек для пыжей 10-го калибра в магазинах вообще не бывает, так как их производство не предусмотрено ТУ 90-583-80. Но высечку 10-го калибра несложно сделать из высечки 12-го калибра, увеличив у последней расточкой внутренний диаметр до 19,9-20,0 мм.
На дробовых пыжах пишут номер дроби, иногда год снаряжения патрона. Снаряженные и завальцованные патроны в бумажных и пластмассовых гильзах надо прогнать через обжимку, металлические гильзы обжимают до снаряжения патронов.
* ( Ивашенцов А. П. Бой и служба дробового ружья. СПб, 1911, с. 159.)

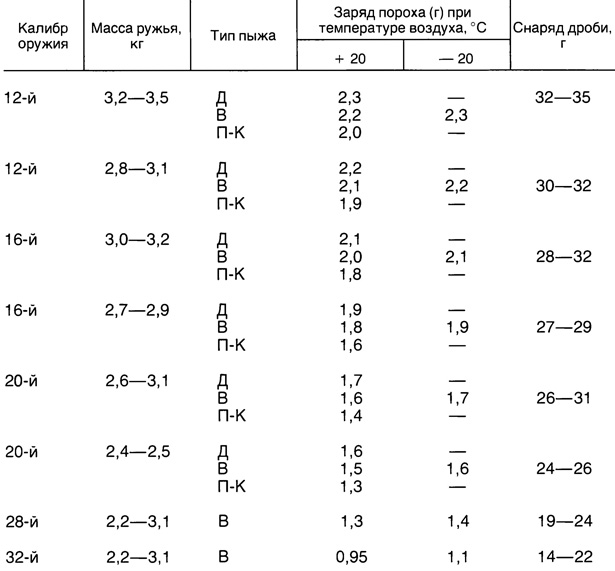

38. Рекомендуемые массы зарядов бездымного пороха ‘Сокол’ и снарядов дроби
39. Рекомендуемые массы зарядов дымного пороха и снарядов дроби при снаряжении патронов с войлочными пыжами
Исходя из указанных коэффициентов, можно подобрать снаряды дроби и заряды пороха для ружей 24-го калибра любого веса.
Снаряжение патронов 24-го калибра не отличается от снаряжения патронов других калибров.
Такой способ позволяет получить хорошую кучность боя пулей. Некоторые умельцы на своих ружьях даже делают на конце ствола поперечные пазы, типа тех, что показаны на рис. 8 (у поличоков). Это также способствует улучшению кучности боя, так как снижает дульное давление и отдачу при выстреле.
Снаряжение картечных патронов. Для снаряжения патронов с картечью надо брать новые бумажные или пластмассовые гильзы, свежий порох; заряд пороха непременно и очень тщательно отвешивают с точностью ±0,01 г. Наиболее рациональным снаряжением картечных патронов для чока следует считать согласованную картечь, укладку столбиком, пересыпку картофельной мукой.
При укладке картечи столбиком картечины верхнего ряда располагают не в промежутках между картечинами нижнего ряда, а одну над другой. При такой укладке в промежутки между картечинами и стенкой гильзы помещают спички или полые, треугольного сечения полиэтиленовые или картонные вкладыши.
Картечные патроны лучше всего запрессовывать «звездочкой». При подборе зарядов пороха для картечных патронов за исходные данные следует брать навески, рекомендуемые для дробовых патронов.
Следует отметить, что картечная стрельба на охоте преследует своей целью более надежно поразить относительно крупного зверя за счет большего количества поражающих элементов, чем это имеется при стрельбе одиночной пулей. В связи с этим охотника может интересовать три случая стрельбы крупной картечью с примерно одинаковой величиной рассеивания картечин на нужную дистанцию. При стрельбе на расстояние до 20-25 м, на 35-40 м, на 50-55 м необходимо, чтобы картечь укладывалась в круг не более 30 см. Исходя из этого, охотник должен уметь снаряжать три типа картечных патронов с различным разбросом картечин.
При стрельбе на 20-25 м подойдет любой из 11 способов снаряжения картечных патронов, приведенных в приложении.
В гильзу с пороховым зарядом, как обычно, досылают два картонных пыжа общей толщиной около 3 мм, осаленный войлочный пыж и, если надо, дополнительный войлочный пыж. На него кладут опять картонную прокладку толщиной 2-3 мм. После этого в гильзу вставляют симметрично два отрезка фотопленки. Затем картечь укладывают так, чтобы нитки и узел расположились сверху. На них кладут прокладку из прозрачной фотопленки (эмульсия смыта) и завальцовывают закруткой.
* ( Черкасов А. А. Записки охотника-натуралиста. М., 1962, с. 17.)
Прежде всего никогда не следует пользоваться пулевыми патронами неизвестного снаряжения. Чтобы получить хороший пулевой выстрел, следует придерживаться определенных правил снаряжения пулевых патронов и опробовать их стрельбой из того ружья, с которым предстоит охотиться.
Диаметр ведущих ребер пули не должен отклоняться от фактического диаметра канала ствола более чем на 0,05 мм, т. е. при диаметре ствола 18,5 мм ведущие ребра должны иметь диаметр в пределах от 18,45 до 18,55 мм. Пуля не должна иметь заусенцев, выбоин, помятостей, так как все это влияет на смещение центра тяжести пули от оси симметрии и величину сопротивления головной части пули встречному потоку воздуха. Бумажную или полиэтиленовую гильзу следует использовать только новую.
Некоторые охотники применяют пулю Бреннеке без стабилизирующего пыжа, то есть стреляют одной головкой пули, и утверждают, что в результате этого бой улучшается. Мы взяли пули Бреннеке того же одесского завода, сняли пыжи, а полые свинцовые головки залили парафином. Вес пуль «без хвоста» оказался равным 31,5-32 г. Снаряжение патронов точно такое же, как и в описанном выше случае, только войлочных осаленных пыжей ставили два, по 9 мм каждый.
Многих охотников интересует, какие из пуль, имеющихся в продаже, можно применять в ружьях с дульными сужениями. Отвечаем: любые, ибо все они созданы именно для стрельбы из ружей, имеющих дульные сужения. Однако, учитывая, что сужения бывают разные, а размеры пуль в различных партиях могут несколько отличаться друг от друга, каждую пулю перед снаряжением надо непременно обмерить. Тело пули должно свободно, с зазором 0,4-0,5 мм проходить через наибольшее дульное сужение; ведущие пояски пули или ее аэродинамические ребра должны свободно или с легким натягом проходить по каналу ствола; в дульном сужении эти пояски и ребра сминаются без вреда для ружья.
Какими же пулями следует вести отстрел крупных копытных и медведя? И как снаряжать пулевые патроны из элементов, которые можно приобрести в охотничьих магазинах?
Иногда в ружьях с большими дульными сужениями (более 1 мм в 12-м калибре) применяют патроны с так называемыми подкалиберными пулями. Например, в ружьях 12-го калибра используют пули 16-го калибра. В качестве подкалиберных в ружьях 12-го калибра наиболее рационально применять пули Бреннеке 16-го калибра. Дело в том, что эта пуля 16-го калибра весит 32 г, пыжи у нее имеют несколько увеличенный диаметр и хорошо ложатся в гильзу 12-го калибра. Патроны снаряжают так же, как и в описанном выше случае. Перед тем как пулю 16-го калибра дослать в гильзу 12-го калибра, от бумажной гильзы 16-го калибра отрезают часть трубки, равную по высоте металлической части пули. Отрезок трубки разрезают вдоль на 4 части, берут из них 3 и обкладывают свинцовую часть пули. Затем пулю, обложенную тремя частями трубки, досылают в гильзу и производят ее завальцовку.
Применение в ружьях 12-го калибра более легких подкалиберных пуль нередко ухудшает горение пороха «Сокол», так что выстрелы получаются неполноценными.
Наиболее целесообразно применять пулю Майера в легких ружьях, скажем 2,9- 3,0 кг при 12-м калибре, так как при этой пуле и описанном способе снаряжения давления в стволе невелики.

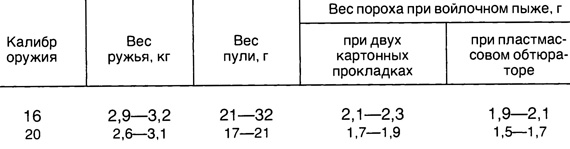

40. Навески пороха ‘Сокол’ для ружей 16-го и 20-го калибров при минусовых температурах
Отстрел крупных копытных и медведя из ружей малых калибров (28 и 32) имеющимися в продаже пулями не рекомендуется. О том, как снаряжать пулевые патроны малых калибров пулями для стрельбы средних по размеру зверей, мы уже рассказывали.
Пристрелку ружей пулями следует проводить при той же температуре воздуха, при которой предстоит охотиться. При сильном разбросе пуль следует уменьшить массу порохового заряда (это же нужно сделать при расположении пуль выше точки прицеливания на 15 см и более). При расположении пуль ниже точки прицеливания, но с хорошей кучностью боя, следует увеличить массу пороха, а если это не поможет, заменить тип пули на более легкий или изменить способ снаряжения (можно изменить точку прицеливания).
Превышение точки попадания зависит от того, куда будет направлен дульный конец ствола в момент вылета пули. Некоторые ружья с откидными стволами имеют тенденцию низить, и тем сильнее, чем сильнее заряд.
Труднее всего извлечь пулю, так как она сильно мнется. Если же сделать это необходимо, следует разрезать гильзу, после чего можно вытащить пулю целой.
