переделка карт дверей под динамики

Переделка дверных карт, вынос динамиков из под обшивки.

Всем привет!
Решил заморочиться дверными картами, точнее вынести динамики из под обшивки, в автозвуке не первый год и знаю, что после данных процедур дверные миды играют совсем по другому, что в нч, что сч диапазоне…
Если кому интересно прошлый мой проект подготовки авто на автозвук, нажмите сюда

Теперь замена динамиков не требует снятия дверной карты, что очень удобно.

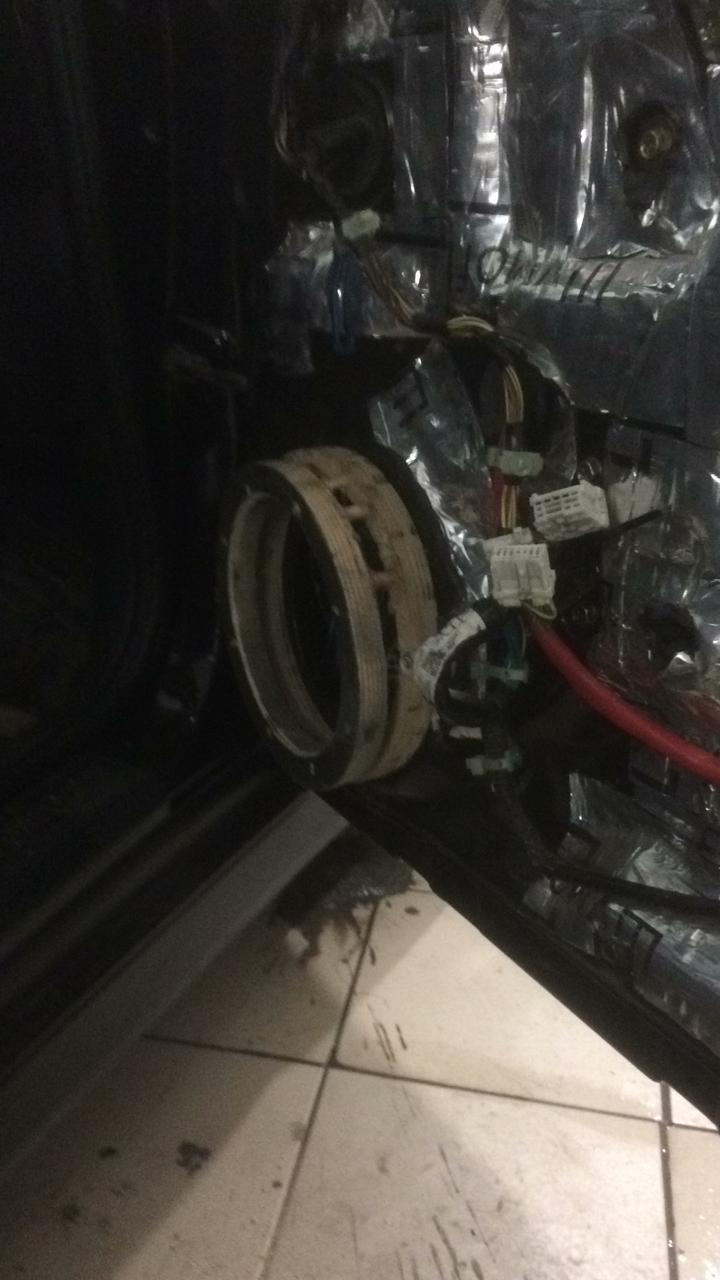

До переделки дверных карт, сами двери уже были подготовлены, по этому дело осталось за малым)

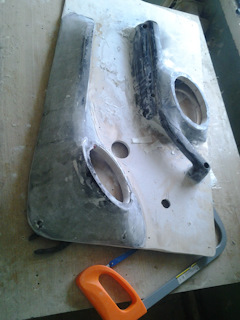

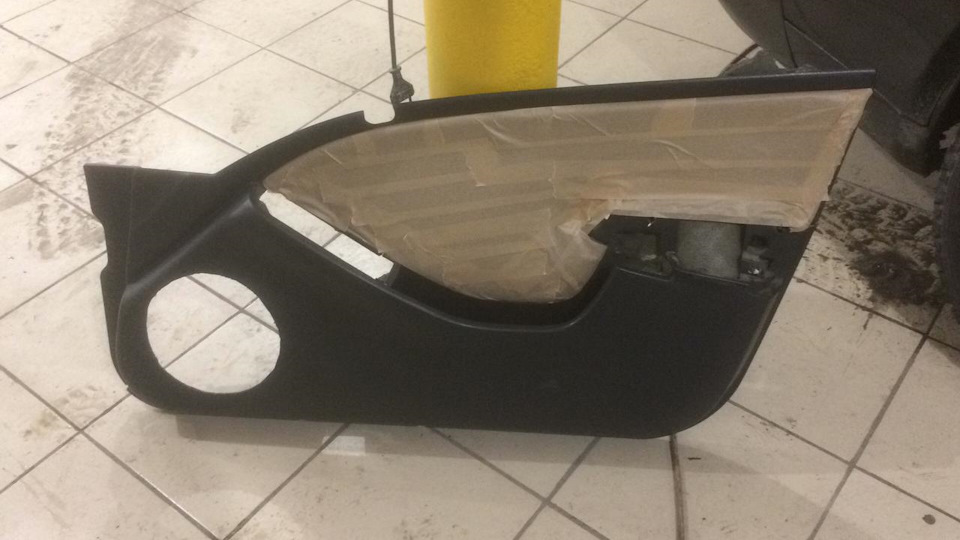

Начали с выреза отверстия под подиум.

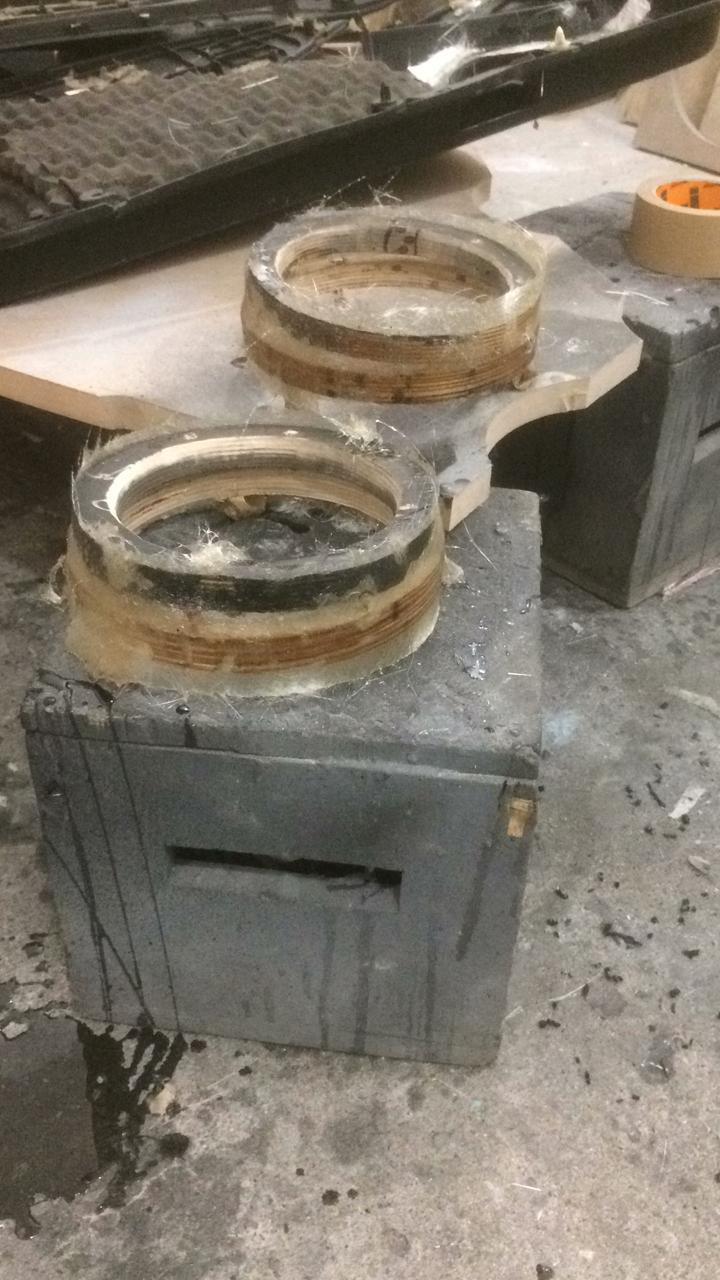

Потом нужно сделать сам подиум, куда будет крепиться динамик.

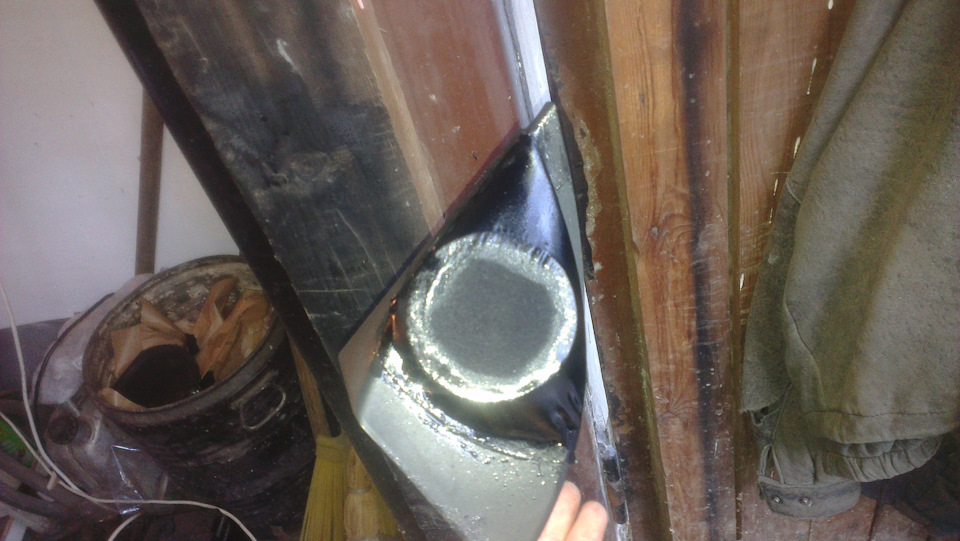

Подиум в процессе подготовки

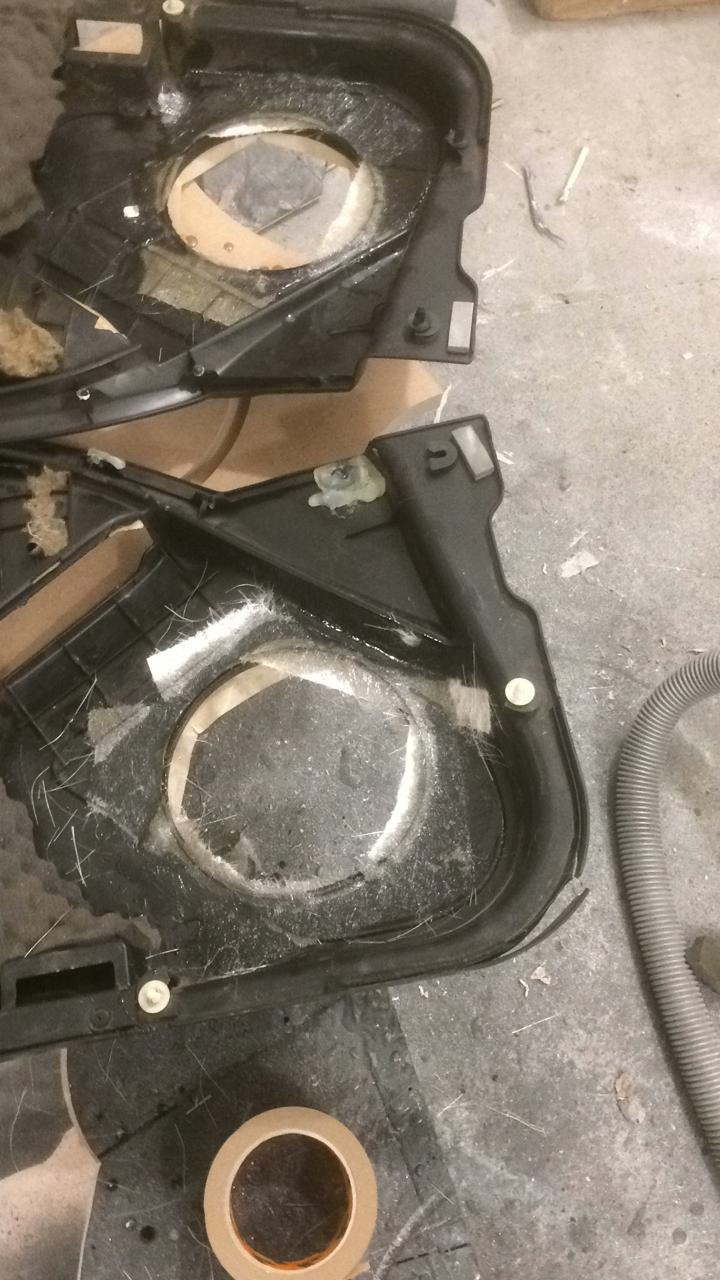

Теперь усиливаем стекломатом карту изнутри

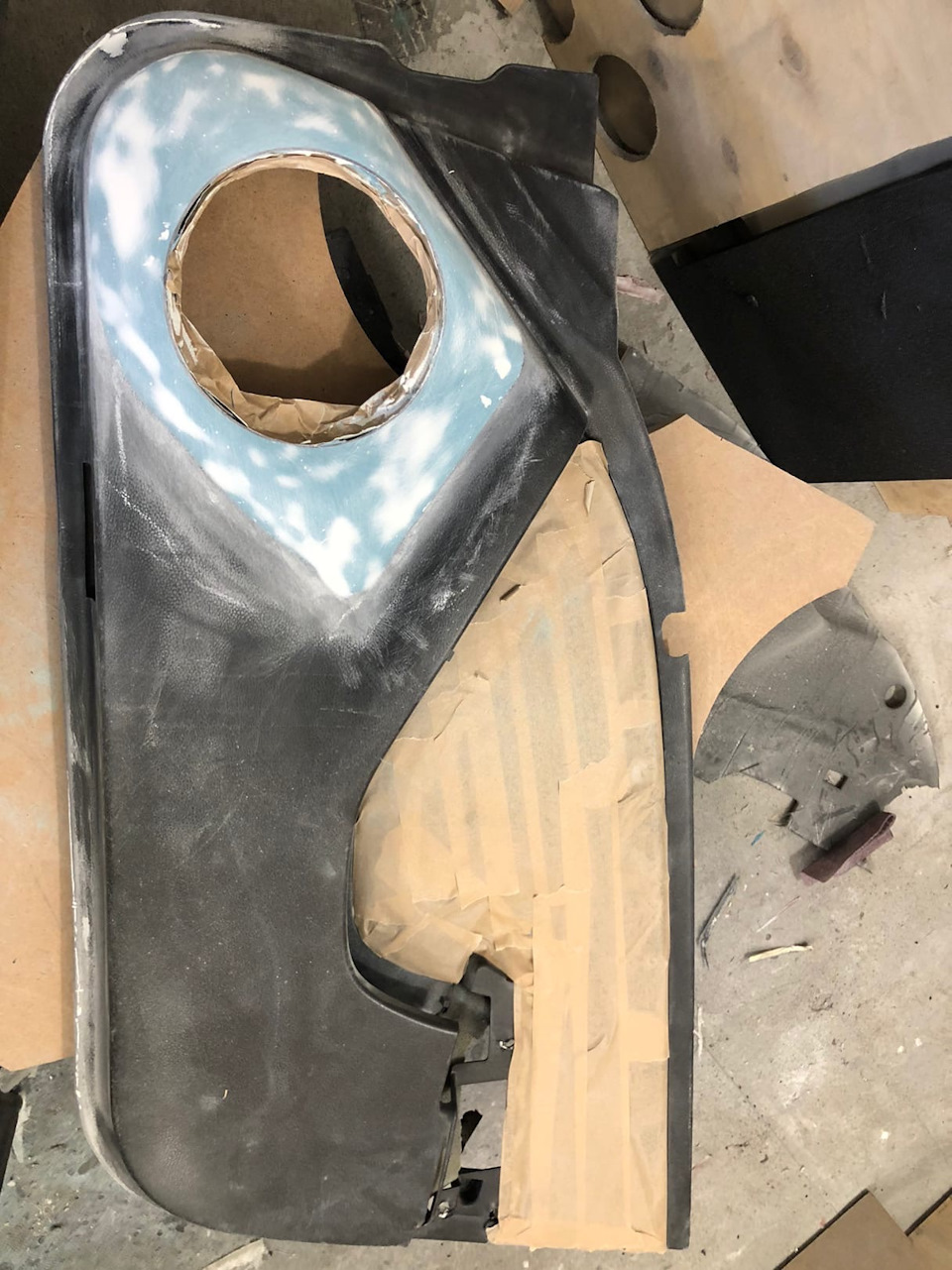

Шпакля, подготовка к покраске

Карта покрашена спец краской в 2 слоя…от родной в принципе не отличить.

Теперь все ждем когда высохнет и устанавливаем карты на дверь, заодно заменили все клипсы и изнутри обклеили герметоном.

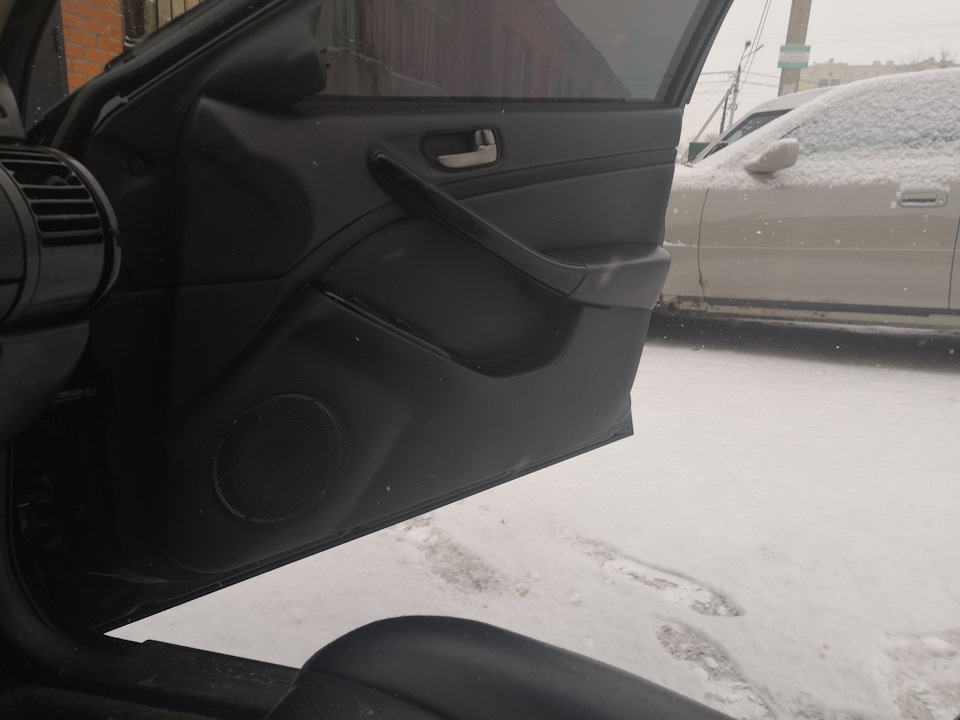

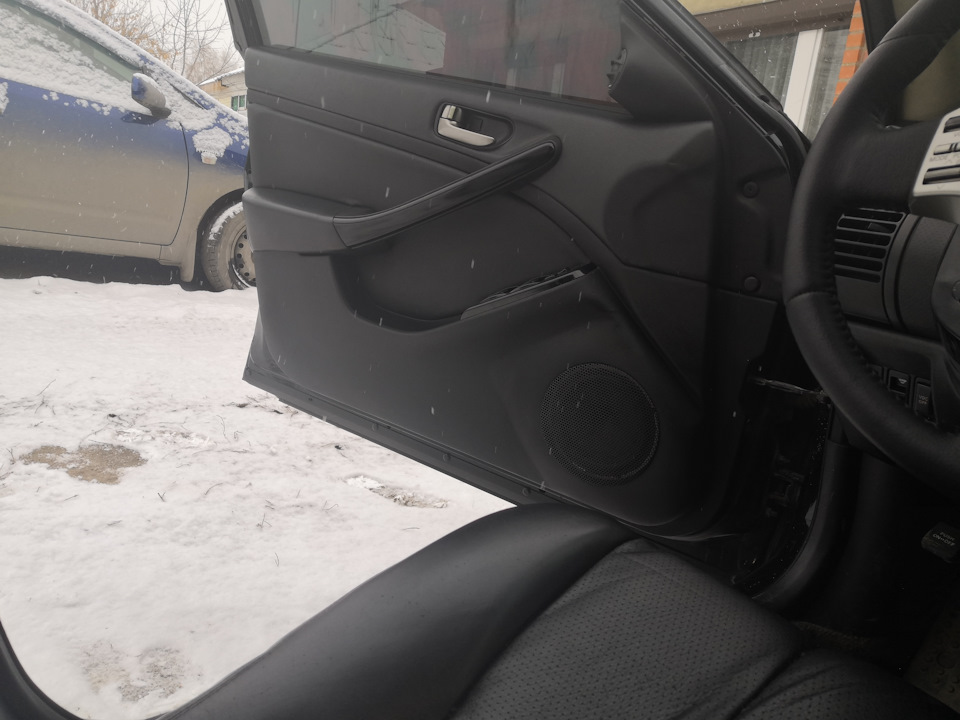

Карты готовы и установлены на дверь.

После установки динамиков, нч стали бомбические, из-за туннеля нч стали куда сильнее даже с прежними настройками (дины установлены пока Hertz HV165XL порезаны 80/12), в пути EOS Maestro HD165 будут установлены как приедут, отчет позже… реально можно слушать без саба.
======================================================================================
Ну вот и приехали новые динамики, сегодня поменял…
фото как и обещал.

Источник

[45]-[Автозвук]-Изготовление дверных карт под трехполосный фронт Impreza GH

Доброго времени суток! Сегодня речь пойдет о довольно не простом, на мой взгляд, деле — изготовление обшивок под громкий фронт. Сразу скажу до этого не сталкивался с изготовлением деталей с использование смолы и стеклоткани, максимум до чего руки доходили, так это ламинирование прозрачной эпоксидной смолой. В общем не стоит судить строго об итоговом результате, хотя им я доволен полностью.

Для изготовления использовались следующие материалы и инструменты:
1. Смола полиэфирная с отвердителем (5 кг);
2. Стекломат (плотность использовал 450 гр/м), хотя как по мне лучше было использовать 300 гр/м;
3. Дверные карты передние;
4. Двух компонентный клей Akfix 705;
5. Мебельный степлер (скобы 10 мм);
6. Тянущаяся ткань «Биэластик»;
7. Шпатлевка Novol финишная;
8. Шпатлевка Novol со стекловолокном;
9. Шпатели резиновые, наждачная бумага и шлифовальная машина;
10. Емкости для замешивания смолы (пластиковые стаканы);
11. Шприц для отмеривания отвердителя;
12. Средства индивидуальной защиты кожи и дыхательных путей;
13. Кисти

14. Грунт черный
15. Краска матовая
16. Лак матовый
17. Парочку Кэпов для широкого распыла.

I. Подготовка дверной обшивки.
1. Для начала стоит снять обшивку двери и внимательно изучить ее внутрянку для того, чтобы определить места расположения динамика, постараться определить места в которых магниту динамика ничего не будет мешать. Так же стоит понимать, что после изготовления дверных карт, которые в свою очередь так же изменятся в размере, они не должны будут упираться в бардачок, кресла и т.д.
По компоновке я пришел в выводу следующего расположения динамиков. Как можно заметить momo будут играть в объем двери, СЧ в роли которых выступают DB m60neo будут расположены в непосредственной близости от мидбасового звена, но при этом будут закрыты в свои объем. Т.к. у DB-M60NEO чертовски сильный мотор динамика и непривычно (для автомобильных динамиков) низкая добротность (Qts — 0,27) их можно (и нужно) ставить в небольшие объёмы. На мой взгляд, это как раз то, что и требуется в автомобиле – мидбасы можно будет пустить на объёмы дверей, а объёмы для DB-M60NEO выгородить прямо в самой обивке. Благо им литра по 1,5-2 будет уже достаточно. Твитеры будут расположены на против друг друга, как следствие не будет отражение сигнала.

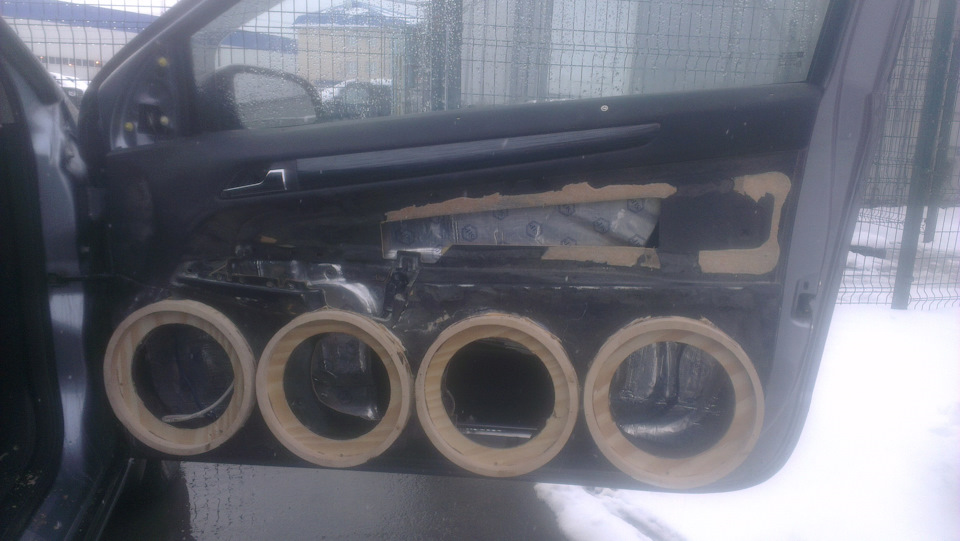

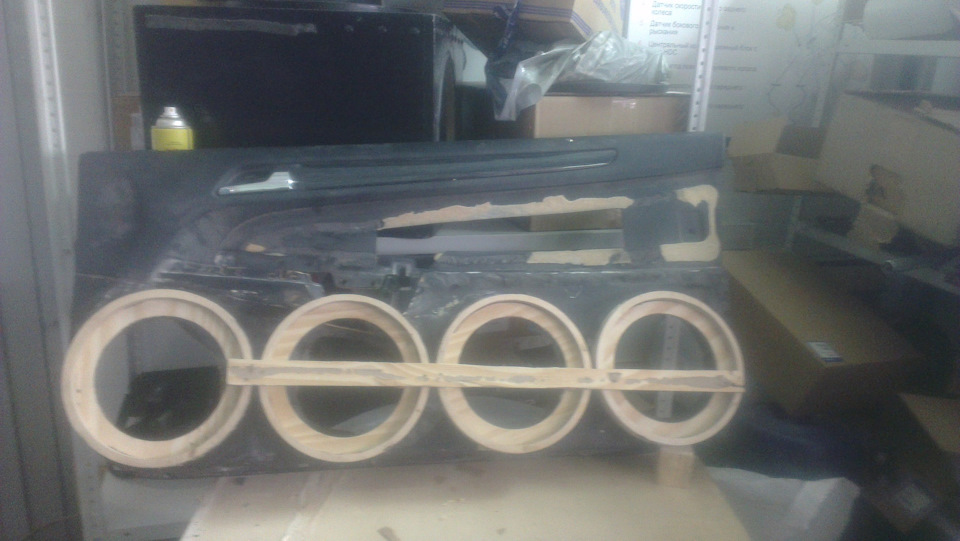

2. При помощи небольших реек закрепил кольца в нужном положении друг к другу, затем полученную конструкцию закрепил на дверную карту. Для крепления к дверной карте можно использовать как клей, так и небольшие шурупы.
Перед работой дверную карту необходимо вышкурить крупной наждачной, в тех местах где нужно будет обтягивать и клеить ткань.
3. Отрезаем ткань биэластик от общего куска. Я отрезал с запасом, т.к. ее изначально было много. Далее самое главное — растянуть ткань так, чтобы она была максимально натянута на полученную конструкцию. В дело опять вступает клей Akfix 705, которым я промазывал ребра (достаточно небольшое количество клея и отвердителя, клей в свою очередь застывает примерно за 5 секунд)
Для начала необходимо натянуть противоположные углы, затем равномерно растягивать ткань по всей площади. Самыми труднодоступными местами, как потом я понял, оказалось пространство вокруг дверных ручек. Проклеить ткань там помог отборный русский мат и мебельный степлер.
Напоминаю, что делать необходимо пока только одну карту. Если начать сразу с двух, итоговый вариант может получиться не достаточно симметричным.

4. После обтяжки тканью, необходимо пройтись степлером в тех местах, где ткань не прилегает к кольцам или внутри них, чтобы окончательно закрепить форму будущей дверной карты.
II. Работа со смолой и стеклотканью.
Для дальнейшей работы лучше всего подойдет теплый проветриваемый гараж. При работе со смолой и стеклотканью я настоятельно рекомендую использовать средства защиты (перчатки, маску, закрытый рабочий костюм, очки)
Первым этапом является придание жесткости натянутой ткани. Изначально со смолой у меня возникли проблемы т.к. продавец отправил меньше отвердителя чем мне понадобилось. Изначально я добавлял 3-5 мл отвердителя на 100 мл смолы. Но затем по мере увеличения уличной температуры стал добавлять 1,5 мл.
Для тех кто раньше со смолой не работал советую прикупить мерный стаканчик и разводить смолу малыми порциями по 75 мг — 100 мг. В противном случае вы просто не успеете вымазать всю замешанную смолу и просто выбросите ее. Я использовал пластиковые стаканы объемом 150 мл и лил на глаз. Отвердитель необходимо отмерять шприцом.
Стоит помнить, что если неправильно подготовить смолу, то вы можете испортить всю работу.
— Если добавить много отвердителя — смола вскипит и сильно нагреется;
— Если добавить мало отвердителя — смола будет очень долго сохнуть;
— Если плохо перемешать смолу с отвердителем, то она так же будет долго сохнуть.

Лично я подогревал смолу феном, так она быстрее вступает в реакцию с отвердителем. Необходимо тщательно перемешивать друг с другом оба компонента в течение 2-3 мин. Затем дать смоле немного постоять, так же подогревая феном в течение 2 минут, пока смола не поменяет свой цвет со светло голубого на светло-коричневый. С момента изменения цвета есть примерно 10 минут, чтобы отработать с замешанным объем, далее смола начинает превращаться в желе.
Далее необходимо нанести смолу кистью на ткань в 3-4 слоя. Лично я нанес 3 слоя снаружи и затем 1 слой изнутри. Если смола была замешана в правильных пропорциях и с соблюдением технологии, то примерно через 2-4 часа она отвердеет. Поверхность ткани станет похожа на скорлупу и именно в этот момент нужно быть крайне осторожным при дальнейшей работе.

От себя добавлю, что пространство внутри колец промазывать не стоит, т.к. все равно далее эти участки будут срезаны, так же не стоит лить смолу в большом количестве. Процедура заливки ткани необходима для придания формы дверной карты.
Следующим промежуточным этапом будет обрезание лишних частей дверной карты (пластика) с обратной стороны. Данную процедуру я проводил при помощи гравермашины с отрезным графитным диском. Стоит позаботиться о защите глаз т.к. в процессе резки куски горячего пластика могут лететь по абсолютно разной траектории. При резке не стоит прорезать слишком сильно и глубоко, т.к. можно повредить залитую смолой ткань. В принципе если вы сделаете небольшой пропил — ничего страшного, он потом благополучно будет залит смолой. Сильный пропил — может доставить большие неудобства при дальнейшей работе с картой.

Стоит уделить большое внимание местам плотного соприкосновения остатков пластика и ткани. Их можно случайно пропустить и потом, начать заливать смолой не заметив, полученный воздушный карман необходимо будет дополнительно обрабатывать, что повлечет за собой дополнительные затраты на его обработку (как временные так и материальные). О том как от них избавиться я опишу немного позднее.

Итак следующим этапом будет предание жесткости будущей дверной карте. В этом поможет опять же полиэфирная смола и стекломат (как я писал выше, я использовал плотностью 450 гр/м). Вообще я бы посоветовал брать 300 гр/м, т.к. работать с ним гораздо удобнее. Это связано с тем, что для придания прочности необходимо нарастить несколько слоев, пропитывая смолой стекломат, а материал с большей плотностью пропитать гораздо сложнее, поэтому хоть его и понадобится меньше на 30%, смолы для пропитки более плотного материала будет использовано больше, отсюда можно переборщить с количеством смолы и за ненадобностью существенно утяжелить дверную карту.
Необходимо нарезать стекломат небольшими кусочками примерно 10 см на 10 см, а то и меньше, подготовить заранее побольше, т.к. если во время работы со смолой у вас закончится материал и вы начнете его нарезать то потеряете остатки смолы, которая в тому времени застынет в стакане. Именно поэтому повторюсь, не стоит замешивать смолу больше 120-150 мл за раз. После нарезки стекломата его необходимо немного распушить, чтобы смоле легче было пропитывать материал, так же некоторые и вовсе рвут стекломат, а не нарезают.
Приступив к пропитке и закладыванию слоев стоит упомянуть следующий факт, приготовьтесь, что на дверные карты будет улетать достаточное количество смолы и стекломата. В итоге я израсходовал 4 кг смолы и около 2-3 м стекломата, набрав при этом около 5 слоев.
Есть два варианта работы со стекломатом и каждый из них имеет свои преимущества, какой удобнее решать вам.
1. Вначале распределить один слой стекломата по всей поверхности двери и только потом заливать;
2. Пропитывать смолой небольшой участок, а затем малыми кусочками накладывать сверху стекломат и только затем пропитывать его основательно.

При помощи кисти пропитывал слой за слоем стекломат (обязательно кистью нужно утрамбовывать стекломат, во избежания пузырей воздуха), притом пропитке нужно уделить особе внимание, чтобы создать монолитное соединение. После высыхания первого слоя аккуратно убрал, крепежные рейки, которые служили основой для натягивания ткани. Ткань внутри проставочных колец можно срезать или со шкурить крупной наждачной бумагой.

Стоит быть предельно осторожным т.к. застывшая смола и нити стекломата очень острые, поэтому не стоит пренебрегать защитными перчатками, вместе с тем во время затвердевания смолы выделяются едкие испарения — желательно защитить органы дыхания респиратором.

После того как набрали достаточное количество слоев на одной дверной карте, прикладываем кольца и выставляем их на второй для симметрии. После высыхания торчащие куски стекломата можно срезать.
Не стоит забывать про то, что необходимо постоянно примерять дверную карту на двери, для того, чтобы убедиться в том, что она ничего не будет задевать. Так же не рекомендую пропитывать смолой и стекломатом дверную карту снаружи, т.к. это добавит дополнительной затраты на вышпаклевывание и вышкуривание детали.

Дальше необходимо проверить не образовалось ли воздушных карманов на лицевой стороне дверной карты. Для этого необходимо простучать карту и при характерном пустом звуке отметить область, которую нужно будет обработать. Первым делом вышкурить воздушный карман, а затем зашпаклевать стекловолоконной шпатлевкой.

После затвердевания отшкурить и вывести необходимую форму, обезжирить и зашпаклевать уже финишной шпаклевкой, затем так же вывести форму вышкурив деталь. При нанесении стараться уложить шпаклевку тонким, ровным слоем.
Стоит упомянуть, что сами проставочные кольца тоже рекомендуется покрыть смолой.

III. Объем под среднечастотный динамик.
Как известно категорически не рекомендуется оставлять СЧ и МБ динамики в одном объем, т.к. это может привести к очень некачественному, смешанному звучанию. Говоря о правильности расположения МБ динамика я и так пренебрег изготовлением отдельного туннеля под него.
Есть два варианта создания закрытого объема: из стекломата и с помощью смекалки. В связи с тем, что расположение СЧ динамика оказалось крайне не удобным для дальнейшего изготовления ящика из стекломата, пришлось сделать намного проще, но не менее качественно. Были вырезаны небольшие подпорки из фанеры 3 см шириной и 5 см в высоту и приклеены по периметру проставочного кольца. Затем из виброизоляционного материала Bimast Bomb premium были вырезаны круги по размеру проставочного кольца, они выступают в роли задней стенки ящика. По краям полосками этого же материала внахлест были сделаны стенки, предварительно не стоит забывать про небольшое отверстие под провода, которые пойдут на динамик. После изготовления прошла очередная примерка динамика и дверной карты в целом. Получившийся ящик, как оказалось не мешает установке дверной карты.
Конечно такое решение не претендует на качество исполнения, но тем не менее имеет право на упоминание.

IV. Покраска дверной карты.

Здесь все просто грунт, эмаль, лак. Для себя я выбрал все баллоны Montana черный мат и кэп с широким распылом. Данный кэп образует струю, которая наносит краску фактурно, тем самым не только создавая фактуру, очень схожую по внешнему виду с штатным пластиком (но не ощупь), но и позволяя замаскировать небольшие недочеты после шпаклевания и вышкуривания дверной карты.

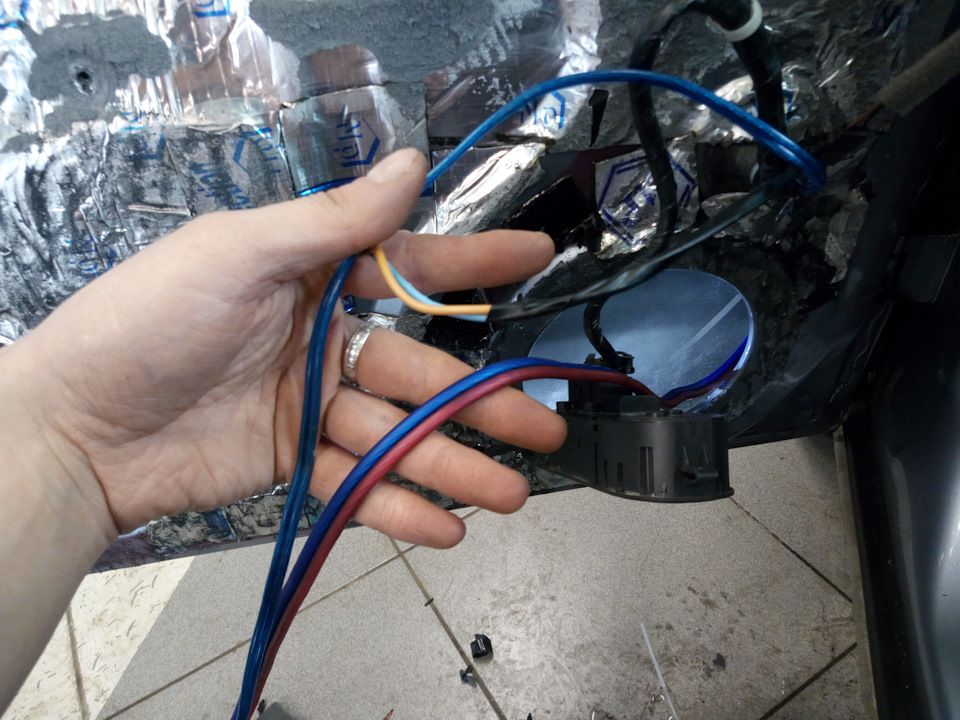

V. Проводка.
При монтаже был использован кабель фирмы Dynamic State сечением 4 мм (МБ), 2,5 мм (СЧ), 1,5 мм (ВЧ). Длинна каждого 14 м. Клеммы динамиков были обжаты и пропаяны, наконечники для СЧ обжаты, вся проводка помещена в змейку и термоусадку.

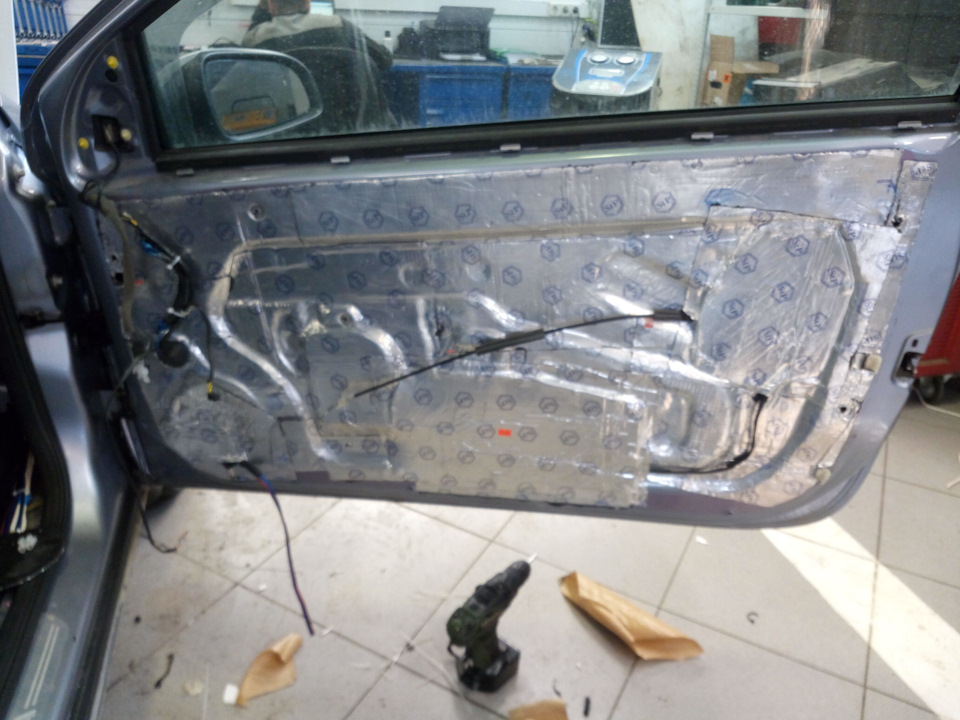

VI. Дополнительная подготовка дверей.

Этот пункт тоже распишу вкратце, т.к. статья и без того наполнена большим объемом текста.
1. При помощи материала Bimast Bomb Primium были изготовлены «Т» образные профили, которыми были укреплены двери, так же выступающие в роли рассеивателя звуковых волн для МБ динамиков. До это двери были зашумлены более легким материалом.
Все технические отверстия были закрыты материалом Шумофф BASS + Layer, сверху расположился STP Aero.

2. Был произведен ремонт ограничителей дверей. Куплен графитовый рем. комплект за 960 руб., ограничители сняты и разобраны, после замены произвел сборку в обратной последовательности, смазал сухой графитной смазкой, на которую не прилипает ни грязь, ни пыль и поставил все обратно. Для работы понадобился молоток, шлицевая отвертка, плоскогубцы, ключ (головка) на 10 мм. Кому нужна ссылка на продавца пишите в личку.

Источник

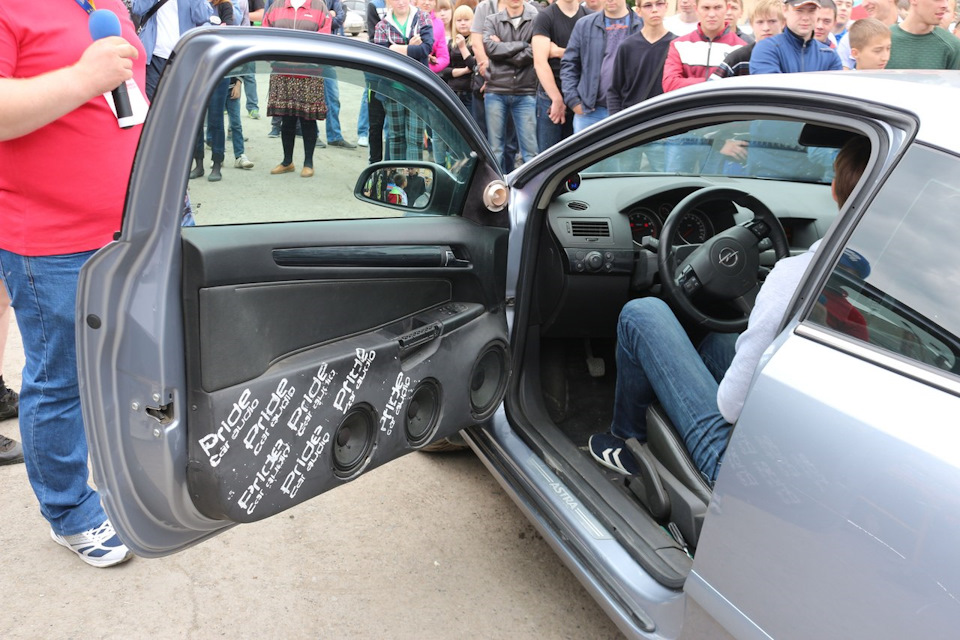

Дверные карты под громкий фронт своими руками

Здравствуйте хочу поделится свой скромной работой и впечатлениями от процесса.
К тому что сейчас имею шел долго, не без препятствий да и желания и потребности постоянно менялись.
началось все с замены штатной акустики на ГЗ серия титаниум, с появлением сабфуре побольше захотелось и фронт погромче))

Задумка была такова 1 пара Hannibal 8p 1 пара Hannibal 6p 1 пар HLG neo25
Ох и научался я с это эпоксидной смолой)) сохнет долго липкая нужный уровень жесткости так и не был достигнут. В общем проездил я так практически весь летний сезон 2014г. Так как опять сменилось сабовое звено, оно стало еще мощнее соответственно фронт должен был тоже расти. В моду стали входить безумно громкие фронты, состав системы немного изменился 1 пара Hannibal 8p 2 пары Hannibal 6F 1 пар HLG neo25.Было установлено третее кольцо под еще одну пару Hannibal 6F. В этот раз в место эпоксидки я уже использовал полиэфирную смолу. Скорость сушки меня просто поразила жесткость придал добавлением стекломата в 3 слоя, обшивы получились очень прочные можно было стоять и ничего им не было.После того как начал шпаклевать я понял что это вобще не мое)) не хватает терпения выведя немного форму на этом все и закончилось

. И вроде бы хватало но опять сменилось сабовое звено для того что бы можно было конкурировать в IDBL и BASS BOXING. сезон 2015-2016 ознаменовался решением все таки закончить обшивки состав был определен следующий 4 пары Pride Saphir 8v1 играют от Pride 300.2 каждый канал в 2 ома. 2 пары HLG 25 neo от старичка Craunch pzn2400

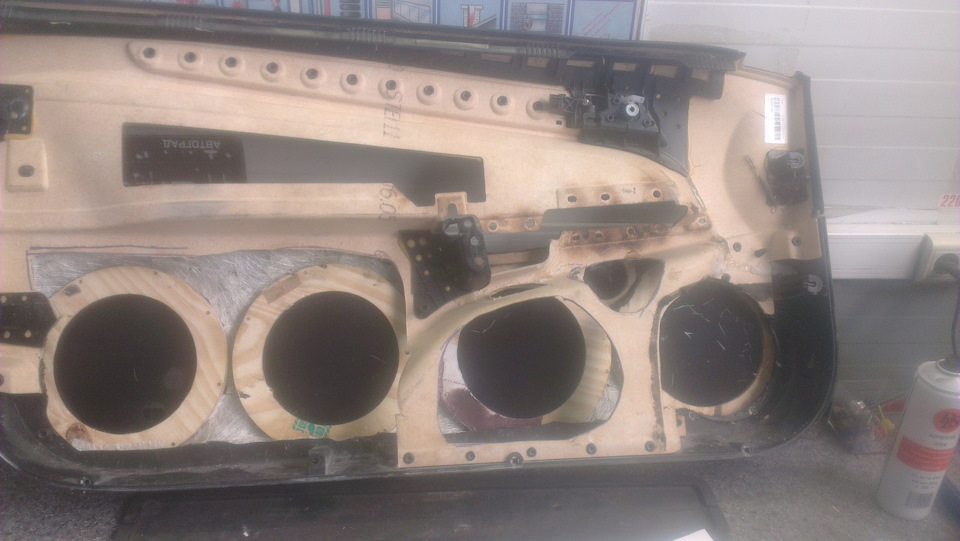

Придав форму и жесткость картам стал вопрос об подготовки к перетяжке. Так как не было времени да помнив как это муторно я отдал обшивы человеку подготовщику из малярного цеха)) 4 дня и мои карты подготовлены как под покраску. Дальше был выбор кожзама, погонный метр биэластика стол 4500 дерявянных мне требовалось 2! цена меня не устривала поэтому я выбрал финиловый кож зам. Изготовление лекала и пошив занял еще неделю В этом спасибо МАМЕ)))

Одна дверь была сделана раньше другой поэтому было время протестировать как ведут себя динамики, изначально они играли в объем двери. Но как оказалось это им было слишком много, дины слишком рано начинали пахнуть и не держали мощность. Параллельно изготовлению второй карты были доработаны двери

Всем спасибо за уделенное внимание))
