Замена лампы прикуривателя + Пепельница для некурящих
Скажу прямо, эту «доработку» я в ближайшее время не планировал, но, как часто бывает, помог случай — перегорела лампа подсветки прикуривателя. В общем-то ерунда, но как-то не спокойно на это дело смотреть.
Заодно решил модернизировать свою пепельницу — превратить ее в небольшое вещевое отделение — под телефон/плеер и т.п.
Замена лампы подсветки прикуривателя центральной консоли.
ЗИП:

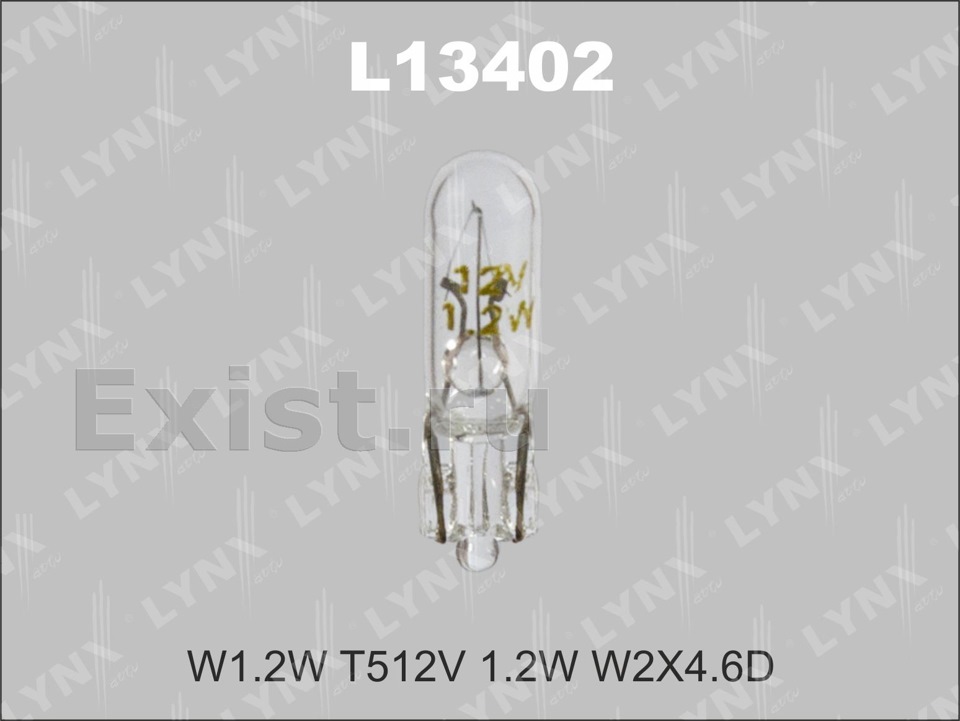

Лампа VAG N 017 75 12 — это если кто-то интересуется оригиналом.
Спецификация.
Исполнение патрона: W2x4,6d
Напряжение: 12В
Номинальная мощность: 1,2Вт
Тип ламп: W1,2W
Последовательность действий.
1. Вынимаем вставку отсека пепельницы.
2. Снимаем кожух рукоятки МКПП/селектора АКПП.
Для этого поддеваем пластиковым клином рамку кожуха со стороны пепельницы.
Задираем чехол, ослабляем хомут и стягиваем ручку с рычага.
Рамка фиксируется в посадочном месте в четырех точках — на фото ниже.
3. Вынимаем пыльник кулисы (при установке следует обратить внимание на направление стрелки).
Отделяем пластиковым клином рамку с кнопками — крепится в четырех точках по периметру. Разъемы кнопок можно не отсоединять, просто отводим в сторону.

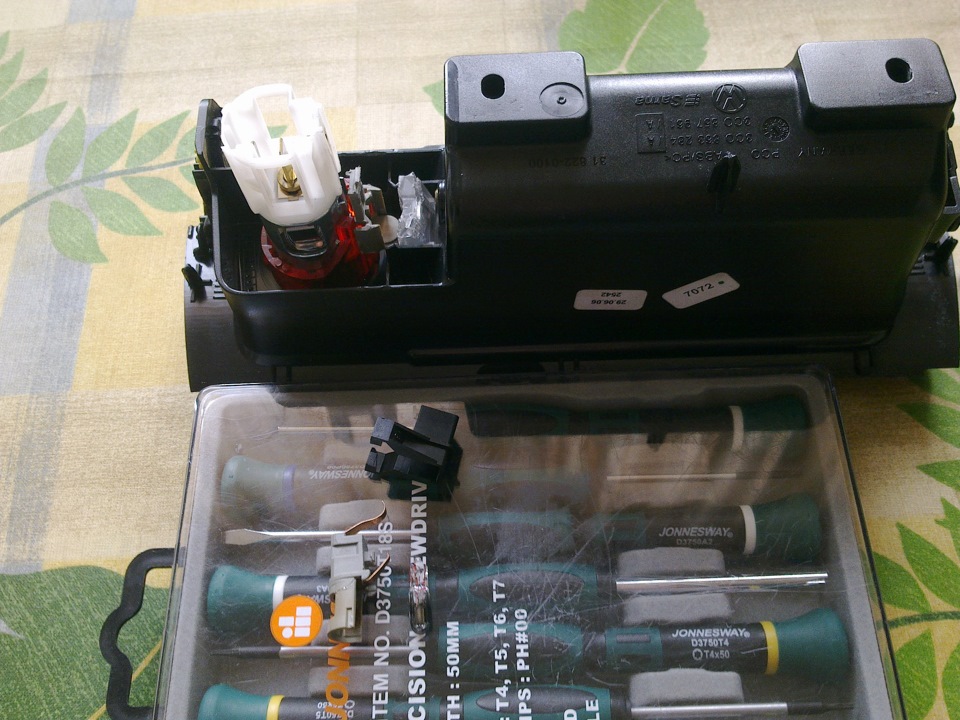

4. Теперь выкручиваем два винта TORX и вытаскиваем отсек пепельницы.
Отсоединяем разъем прикуривателя.
НАБОР ДЛЯ НЕКУРЯЩИХ
С табаком я завязал давно, курительные принадлежности мне ни к чему. Поэтому разорился на две детали:
VAG 4H0 919 311 — крышка розетки прикуривателя.
VAG 3C0 863 077 9B9 — вещевое отделение вместо пепельницы.
По поводу вещевого отделения — та же пепельница, только без «бычкователя» для сигарет. По идее можно выломать эту часть и получим вещевой отсек. Мне это было лень, я решил потратить порядка 600 с небольшим руб. и заменить прокуренную и оплавленную деталь.
Вставка (2) пепельницы в задней двери отходит от корпуса пепельницы (1).
 |
Предположительно чрезмерное усилие на открытую вставку пепельницы.
Замену компонентов производить только при невозможности ремонта, например, при утере или поломке таких деталей как ведущая пружина или стопор.
Инструкция по проведению работ:
Выкрутить 2 винта и осторожно отсоединить корпус пепельницы от обивки задней двери.
Извлечь блок (1) из вставки (3) пепельницы. Извлечь вставку (3) из корпуса пепельницы (2).
 |
Проверить наличие в корпусе (1) ведущей пружины (стрелка).
 |
Проверить наличие во вставке (1) стопора (стрелка).
 |
Собрать пепельницу следующим образом:
Вставить стопор (2) во вставку (1) в направлении стрелки и зафиксировать.
 |
Вставить ведущую пружину короткой стороной (стрелка) в направляющую корпуса (1).
 |
Отжать ведущую пружину (2) вниз и зафиксировать в этом положении маленькой отвёрткой или другим подходящим инструментом (1).
 |
Вставить вставку в корпус пепельницы и осторожно задвинуть.
Удалить фиксирующий ведущую пружину инструмент из корпуса пепельницы.
Проверить положение ведущей пружины:
Обе стороны пружины должны теперь находиться в своих направляющих во вставке/ корпусе пепельницы.
Вставить блок пепельницы в корпус пепельницы.
Проверить работоспособность механизма пепельницы:
Осторожно вставить корпус пепельницы в обивку задней двери, зафиксировать и закрепить двумя винтами.
