Проверка коммутатора системы TSZ-H
Силовой агрегат. Система зажигания. Фольксваген Пассат B3
Системы TSZ, VEZ, Digifant
Внимание: Чтобы избежать повреждения электронных деталей,указанные ниже операции выполнять только при выключенном зажигании: отсоединение и подсоединение штекеров; подключение измерительных приборов; переключение диапазонов измерений приборов. При подсоединении измерительных проводов к многоконтактным штекерам проследить за тем, чтобы чувствительные контакты штекеров не были повреждены.
На результаты измерений оказывают влияние внутренние сопротивления измерительных приборов и окружающая температура. Указанные предписанные значения измеряемых величин действительны для измерений, выполняемых приборами V.A.G. 1315А и 1526 при окружающей температуре в диапазоне от 0 до 40°С.
Проверить катушку зажигания, см. выше.
Снять облицовку с права у водоотводного кожуха.
Отсоединить штекер от коммутатора TSZ-H, предварительно отжав проволочный зажим.
Подключить вольтметр к контактам 4 и 2 штекера.
Включить зажигание. Прибор должен показать напряжение аккумулятора (примерно 12 В), в противном случае найти с помощью электрической схемы обрыв и устранить.
Снова подсоединить штекер к коммутатору TSZ-H.
Отсоединить штекер датчика Холла у распределителя зажигания, предварительно отжав проволочный зажим.
Снять крышку с катушки зажигания. Подключить к клеммам 1 (-) и 15 (+) катушки вольтметр.
Включить зажигание. Предписанное значение напряжения составляет не менее 2 В. Через 1-2 секунды напряжение должно упасть до 0. В противном случае коммутатор TSZ-H заменить. Проверить, не выступила ли заливочная масса у катушки, если да, то катушку зажигания также заменить.
Центральный провод штекера датчика Холла с помощью вспомогательного провода коротко замкнуть на массу. Напряжение кратковременно должно подняться до 2 В. В противном случае найти обрыв центрального провода и провод заменить, иначе заменить коммутатор TSZ-H.
Подключить вольтметр к наружным контактам штекера.
Включить зажигание. Предписанное значение напряжения должно составить не менее 5 В.
Проверить целостность проводов и контактов датчика Холла. Если обрывов нет, коммутатор заменить.
Неисправности и ремонт трамблера Фольксваген Пассат Б3
Распределитель зажигания автомобиля со временем выходит из строя. О прогоревшем бегунке или контактной группе автомобилист думает в первую очередь. Проверяются высоковольтные провода и состояние крышки трамблера.
Но бывают случаи, когда искра подается на свечи зажигания, а двигатель заводится плохо, не держит обороты, момент зажигания постоянно сбивается и ехать невозможно. В чем же дело? В трамблере.
Внешний вид распределителя зажигания (трамблера)
Ремонт трамблера Volkswagen Passat B3
При снятии крышки с проводами, бегунка и пластмассового уплотнителя, видно верхнюю часть вала распределителя зажигания. На него надета чашка с прорезями по бокам – стальной экран.
Стопорное кольцо и штифт, готовый покинуть свое место
От смещения вверх по валу его удерживает стопорное кольцо. А проворачивание экрана по оси предотвращает стопорный штифт. Его не видно, он вставлен в канавку на валу, совмещенную с прорезью на внутренней части экрана (коронки).
Штифт похож на кусочек проволоки или обломок тонкого сверла длинной 5 мм
Изначально он плотно сидит в гнезде и конструкция не имеет люфта. Но с возрастом посадочное место разбивается, и зажигание начинает «гулять».
Какой бы сильной не была искра, импульс подается несвоевременно или отсутствует. Двигатель работает с перебоями, снижается тяга, проблематично выставить холостой ход, увеличивается расход топлива.
Нередко автолюбители, наблюдая весь этот набор, не заботятся о диагностике, катаются до полной остановки. Да и на сервисе чаще предлагают сменить шаговый регулятор холостого хода или потенциометр дросселя. Искра-то есть, а обороты плавают. Резонно.
Но эти действия бьют по бюджету, а проблемы не решают. Вся история из-за распределителя зажигания.
Если машина окончательно заглохла, нужно скинуть крышку трамблера и подвигать описанную выше коронку. Если она проворачивается на штоке, то в этом и суть поломки.
Скорее всего, стопорный штифт вылетел из гнезда. Нужно его найти и вставить на место или заменить чем-то похожим. Тогда будет шанс попасть на СТО или домой своим ходом.
Есть одна тонкость
Вставленный штифт должен сначала накрываться уплотнительной тонкой шайбой, а уж затем фиксироваться стопорным кольцом. Иначе все повторится.
Защитная шайба под стопорным кольцом
Автомобили Фольксваген Пассат Б3 давно не выпускают, но на них еще ездят, ремонтируют. Возможно, трамблер уже подвергался вторжению и дополнительная шайба потерялась. Поэтому следует найти что-то подходящее, накрыть штифт и зафиксировать все кольцом.
Последовательность подключения проводов между свечами и трамблером
Но впоследствии трамблер лучше заменить. Люфт стального экрана не даст возможности четко выставить угол зажигания, езда будет не комфортной.
Так же необходимо обнулить память ЭБУ. Это даст возможность «мозгам» стереть ошибки, записать свежий алгоритм работы систем двигателя.
Следующий узкий момент
Если в машине приходит в негодность лямбда-зонд, многие скидывают клемму и катаются так. ЭБУ со временем учится обходить ошибки, работает с тем, что есть. При установке нового трамблера этот фокус вряд ли пройдет.
Восстановленные заводские настройки систем зажигания и впрыска будут усиленно требовать параметры предоставляемые лямбдой. Без них о точной настройке работы двигателя нет и речи, особенно когда двигатель прогреется до рабочей температуры.
Подключение лямбда-датчика расставит все по местам. Прогрев двигатель, обнулив память блока управления и прокатившись с десяток километров в разных режимах, владелец почувствует открывшееся второе дыхание подержанного авто. Желание от него избавиться тут же пропадет.
Важное напоминание
После замены трамблера нужно выставить метки ГРМ. На автомобилях Volkswagen Passat B3 достаточно совместить засечки на шкиве распределительного вала, маховика и направить бегунок на первый цилиндр.
Остальные метки сойдутся сами, если в придачу не меняли ремень ГРМ и его ролик.
Начав эксплуатировать авто, может показаться, что езда не стала на много лучше. Дергания и провалы устраняются на полностью прогретом двигателе путем регулировки угла зажигания. Выполняется это поворачиванием трамблера вокруг оси. Для этого ослабляется болт на 13 у основания распределителя.
Болт регулировки угла зажигания
На СТО зажигание выставляют по стробоскопу, но можно и без него. Нужно прислушиваться к поведению машины в движении и продолжать регулировки. Требуемый угол будет найден, двигатель заработает ровно, езда станет приятной, расход горючего придет в норму.
Поездив с неделю, можно повторить регулировку зажигания. Новые детали притрутся, и угол потребует корректировки. Это уже текучка, позволяющая улучшить рабочие характеристики двигателя.
Учитесь чувствовать, слушать автомобиль. Бонусом получите экономию средств и уверенность на дороге.
Комментариев: 13 на “ Неисправности и ремонт трамблера Фольксваген Пассат Б3 ”
Добрый день.подскажите.заменил трамблёр с вакуумом на безвакуумн ый, пассат б 3, двигатель рп 1.8,остался без дела шланг от вакуума,чем это грозит,и нужен ли он?
Расположение свечей(1-4) слева-направо, а не с права- налево! Будьте внимательны!
А как снять для замены сам бегунок( выдвинуть с усилием снизу по напрвляющим) и потребуются ли при этом регулировки? Спасибо.
Цилиндры считаются с лева направо а не так как написал
Спасибо за фото, с нумерацией вв проводов. Мерял компрессию и по ошибке напутал последовательность проводов. Начала строить. Проверил все метки ГРМ, катушку зажигания, бегунок, крышку трамблера, проводку, датчик хода, снимал трамблер. Менял свечи местами, провода. Троит?… Всех на уши поднял. В итоге смотрю на фото. Что-то не то.. Меняю местами 1-3-4-2. Алилуйя.
Подскажите пожалуйста какой фирмы трамблёр и какой номер?
Passat b3 pf 1.8 пару вопросов
Вопрос 1.
Заметил, что сильно греется реле 32. Двигатель ПФ.
Вычитал, что реле №32 — питание ЭБУ (дигифант). На exist написал номер данного реле, выдало как реле бензонасоса.
Так вот вопрос, должно ли это реле греться? Если нет, то по каким причинам может греться?
Вопрос 2.

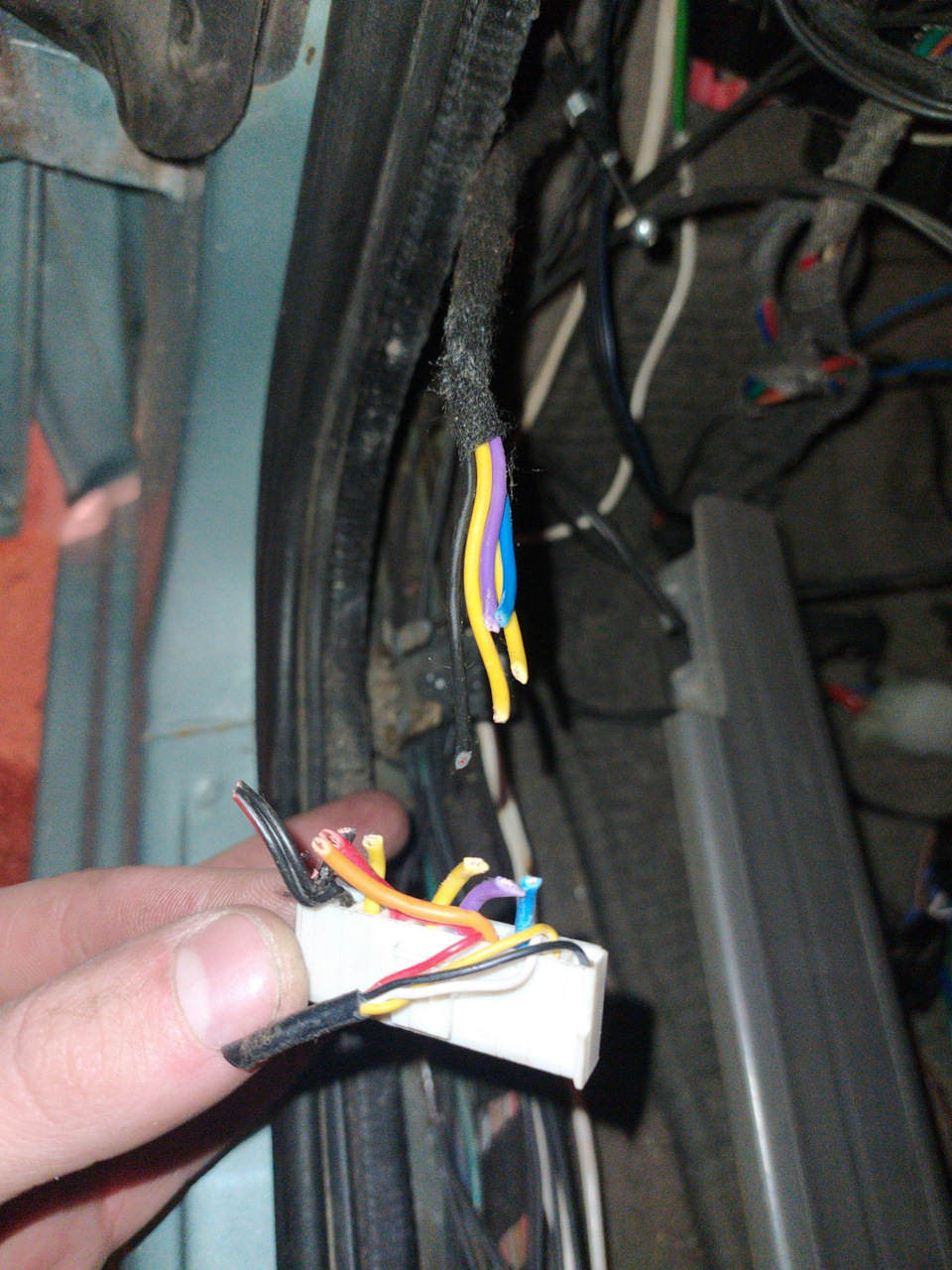

Что это на фишка (см. на фото)?
Вопрос 3.
Где находится коммутатор?
Комментарии 32
Привет. как решил проблему?
у меня тоже чтото похожее, у меня не 30 реле, а 32
И еще вопрос: может ли из-за датчика детонации быть расход около 20 л. на 100км. и заливать свечи?
Еще вопрос! Отключил лямбду, поставил новый свечи! Через 20 км свечи черные. Получается, лямбда не при чем? При включенной лямбде и при отключенной расход одинаков.
реле греется из-за плохого контакта внутре себя ( можно разобрать почистить ), контакта в брп ( чуть подогнуть куда вставляется ) или сдыхающего мозга — но тогда и мозг тоже будет греться ощутимо
реле 30 и 32 взаимозаменяемы
Тоже в екзисте как то заказал эту релюху, а пришла бензонасоса
фишка это к доп поворотникам в передние крылья
У меня тоже такая фишка весит, надо прозвонить.Реле обычное силовое, купи в любом автомаге и попробуй заменить.
Это не обычное силовое. Обычное силовое имеет номер 53 и другую схему
Коммутатор находится под капотом, под пластиком ливнестока со стороны пассажира (ну или с противоположной стороны от моторчика дворников, как удобней понимать) на кронштейне рядом с самим ЭБУ…
Фишка эта 100% для повторителей поворотов в крыльях. Она во многих пассатах так болтается\пустует.
Насчет реле ничего умного не скажу 🙁
9.7.8 Проверка и замена коммутатора
9.8.7. Проверка и замена коммутатора
При работе коммутатора выделяется большое количество тепла. Кроме того, “масса” коммутатора подсоединяется через его радиатор. Поэтому периодически очищайте радиатор коммутатора от пыли и грязи для улучшения теплоотдачи.
