Укладка и подключение электрического теплого пола
Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.
По типу нагревательных элементов их можно разделить на два основных вида:
Виды электрических полов
Чтобы понять, как выполнить монтаж электрического теплого пола своими руками, проведем краткий обзор технологий:
Что еще необходимо для монтажа
Про различные элементы фиксации, соединения, и пр., расскажем в разделе «монтаж». Как бы качественно не были уложены термоэлементы, без управляющего контроллера тепла не будет.
Основные виды терморегуляторов:
Подобрав тип нагревательных элементов, и закупив необходимую оснастку, приступаем к самостоятельному монтажу. А что необходимо знать перед походом в магазин?
Правильный подбор системы теплого пола
Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.
Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.
К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.
Расчет мощности и шага укладки
Разумеется, температура нагрева зависит от климатического пояса, и материала, из которого построен ваш дом. Однако расчет электрического теплого пола производится не по температуре, а по потребляемой мощности. Для средней полосы России приняты следующие параметры:

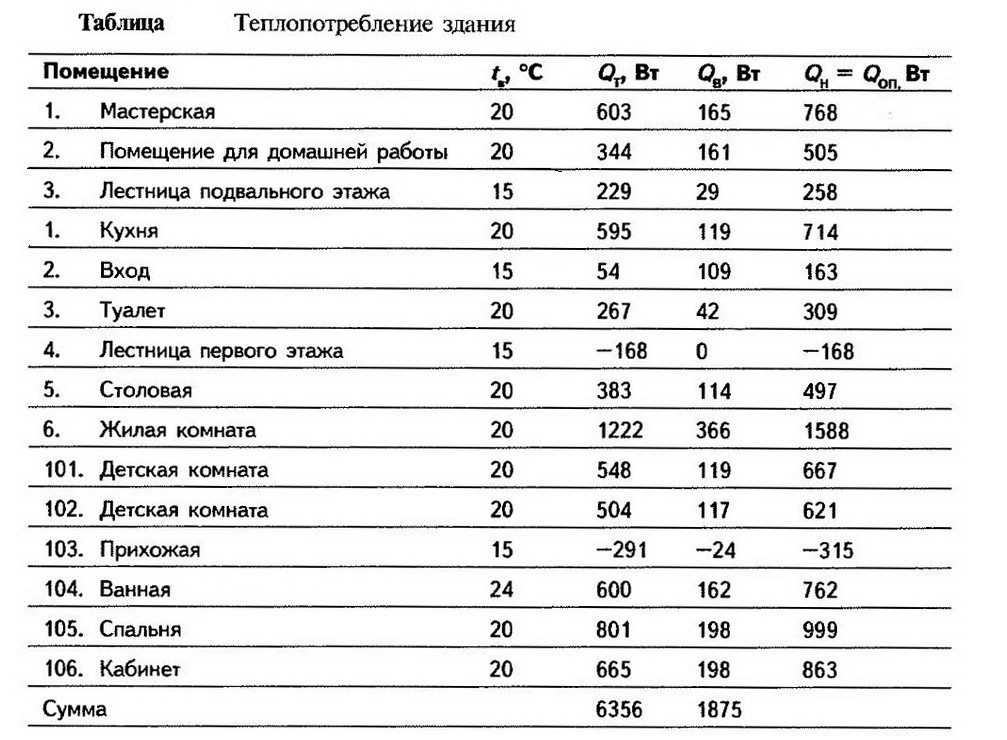

Определившись с затратами электроэнергии на каждую комнату (по проекту помещения), «вырезаем» из площади территорию, занятую мебелью стационарного размещения: шкафы, комоды, диваны, кровати. Технология укладки электрического теплого пола подразумевает расчет только той площади, над которой нет объектов.
При этом дифференцировать мощность по новой площади не требуется: вы рассчитываете реальную чистую поверхность пола.
Важно: Под площадью помещения принимается именно площадь обогреваемой поверхности (за минусом мебели), а не размеры, которые определило БТИ.
Шаг укладки кабеля рассчитывается следующим образом. Исходные данные:
Например, гостиная 25 м². Под мебелью находится суммарно 5 м², стало быть обогреваемая площадь 20 м². Параметры мощности для этого типа помещения 150 Вт на м², стало быть мощность кабеля будет 3 кВт.
Информация: подключение электрического теплого пола в качестве дополнительной меры не требует расчета полной мощности. Полученный показатель уменьшаем на 1/3.
Кабели регламентированы по так называемой погонной мощности. Как правило, это диапазон от 12 до 24 Вт на погонный метр. Исходя из этого, вы можете купить либо 125, либо 250 м кабеля для мощности 3 кВт. От этого зависит шаг укладки. Вы просто определяете расстояние между линиями (плотнее или реже), выбирая более или менее мощный кабель. Разумеется, цена погонного метра будет разной.
На иллюстрации типовая таблица расчета кабеля определенной марки. Это не абсолютная информация для любых вариантов. Просто вы можете понять, как можно варьировать с шагом укладки при одинаковых тепловых параметрах.
Многие специалисты считают, что мелкий шаг дает более равномерный обогрев: не появляются полосы с разной степенью интенсивности. Обратная сторона медали — чем длиннее кабель, тем сложней и дольше его монтаж.
Нормальным считается шаг не плотнее 70 мм.
Если вы покупаете нагревательные маты, шаг уже сформирован на производстве. Расчетная единица в этом случае — Вт на м². У вас есть возможность для разных помещений выбрать более плотную (или менее частую) укладку кабеля.
Мы уже рассматривали преимущества и недостатки погонного нагревательного кабеля, и тепловых матов. Однако, если ваши помещения имеют сложную конфигурацию, укладка рулонов может быть затруднена. В этом случае поможет погонный кабель. Хотя, при известной смекалке, можно обыграть конфигурацию с помощью матов.

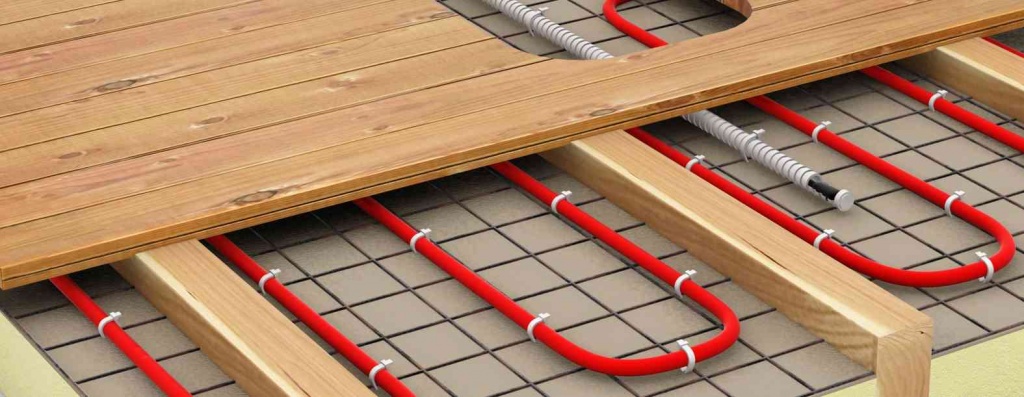

Укладка тепловых элементов
Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.
Важно: Перед замуровыванием теплого пола в бетон (клей), обязательно проверяем сопротивление (указано в паспортных данных), и работоспособность. После схватывания раствора, ремонт будет выполнить затруднительно.
Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.
Подключение питания (управления)
Монтаж закончен, провода выведены в коробочки. А как подключить электрический теплый пол, чтобы не загромождать стены пультами управления и розетками?
Разумеется, это не люстра и не вентилятор. Мы уже провели обзор контроллеров (смотреть текст выше), остается лишь выбрать один из них по цене и потребностям.
Важно: Каждая комната при максимальной нагрузке потребляет 3–5 кВт. Соответственно проводка должна соответствовать по сечению. Минимум 2.5 квадрата, а лучше 4. Это не тот случай, где экономят на спичках.
Единого порядка компоновки элементов управления нет. Каждый производитель предлагает сваи варианты. На иллюстрации изображена типовая схема подключения электрического теплого пола с двухжильным кабелем и механическим контроллером температуры. Разумеется, если вы проектируете помещение под электропол, закладка отдельных линий питания производится сразу. А как подключаться в готовом доме? Придется штробить стены и делать косметический ремонт. Систему теплого пола нельзя просто воткнуть в ближайшую розетку.
Типовые ошибки монтажа
Если вы готовы платить за электроэнергию, системы электрического пола принесут в ваше жилище невероятный уровень комфорта. А сэкономить можно на укладке, если выполнять ее самостоятельно.
Видео по теме
Устройство электрического теплого пола: виды, схемы, монтаж своими руками
Отопительные приборы, в которых электроэнергия генерируется в тепловую, называются электрическими. К данным системам обогрева относятся электрические тёплые полы, которые используются как основной или дополнительный источник тепла.
Электрические полы бывают нескольких видов. Мы поможем вам разобраться в особенностях каждой модели, расскажем о положительных и отрицательных сторонах. Так же Вы узнаете, как сделать монтаж электрического отопления своими руками или предлагаем ознакомится с более подробной инструкцией как самостоятельно произвести укладку разных видов электрополов.
Виды электрических полов
Конструкции тёплых электрических полов различаются видом нагревательного элемента — кабель или нагреватель инфракрасного излучения.
К первому виду относится:
Инфракрасные системы, бывают:
Ниже мы рассмотрим их особенности и недостатки подробнее.
Кабельный пол
В конструкции кабельного электрического пола главным элементом выступает провод, в нём эл. энергия трансформируется в тепловую.
Устройство кабельного пола и нагревательного элемента
Кабельное отопление включает в себя: нагревательный кабель, соединительные муфты, регулировочные и контролирующие приспособления.
Основная часть — греющий кабель, он имеет несколько изоляционных слоёв. В его составе: токоведущие жилы, стекловолокнистое армирование, полиэфирная плёнка, медный проводник, алюминиевый экран и защитный слой ПВХ.
Кабель для тёплых электрических полов бывает резистивный и саморегулирующий. К резистивным относятся:
Саморегулирующий кабель — он может менять уровень нагрева в зависимости от температуры в помещении. Устройство провода — две замкнутые параллельные токовыводящие жилы с полупроводниковой матрицей.
Эти полупроводники отвечают за регулировку и контролируют уровень нагрева. Свойство такого вида кабеля приводит к экономии электричества, но это не отражается на равномерности прогрева поверхности.
Принцип работы
Внешне греющий кабель напоминает обычный провод, передающий электрическую энергию, но все не так просто. В его жилах происходит преобразование электроэнергии в тепловую.
Так как провод экранированный, то он пригоден для укладки в помещениях с высоким уровнем влажности.
Подключение электрического теплого пола: кабельного, термомат и пленочного
Процесс устройства теплых полов предполагает монтаж нагревательных элементов и подключение теплого пола. Подсоединение к сети выполняется через терморегулятор. Он фактически является звеном, которое осуществляет управление режимом нагрева. После обработки информации, поступившей с термодатчиков, термостат либо включает, либо отключает нагрев.
Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору. Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты. Попробуем разобраться во всех нюансах.
Схема подключения
Установка систем полов с обогревом зависит от таких параметров, как специфика помещений и тип используемых нагревательных элементов нагрева. Наиболее распространены:
- резистивный кабель – это надежно изолированный кабель с высоким удельным сопротивлением, который выделяет тепло при прохождении электрического тока; термомат – отличается от предыдущего только тем, что кабель уже смонтирован на особую капроновую сетку; пленочный пол – тонкая пленка особого состава с вмонтированными полосами из карбона, которые и служат нагревательным элементом.

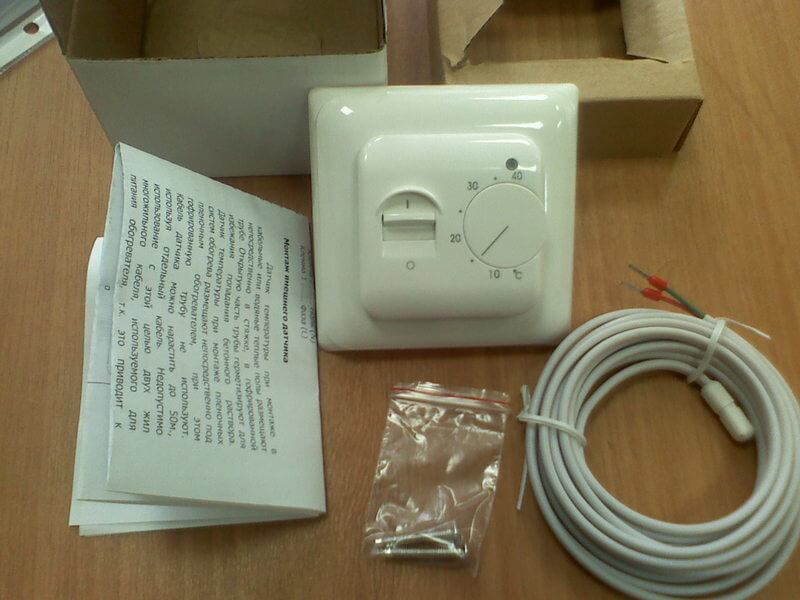

Принципы работы и подключение терморегулятора
По своей конструкции терморегуляторы классифицируют на сложные электронные с программируемым управлением и простые механические. В последних, в отличие от электронных, снабженных электрическим блоком и табло, механическим способом устанавливается только температура. Однако, несмотря на разнообразие приборов принципиальная схема подключения регулятора теплого пола у них очень похожа. Нет никакой опасности ошибиться, так как конкретная схема каждого из них указана на корпусе.
Коммутируемая мощность прибора должна соответствовать выбранной системе обогрева.
Основная функция термостата в поддержании постоянной температуры в системе. Получив информацию от температурного датчика о достижении требуемого предела, он в автоматическом режиме отключает питание. При этом терморегулятор и термодатчик продолжают работать. Как только датчик подаст сигнал об изменении температурного режима, регулятор сразу же включит питание.
Установка терморегулятора
Термостат монтируют на стене выше уровня пола как минимум на 1,5 м. Прибор подключается к питанию либо от щитка, либо через розетку, но при обоих вариантах обязательным условием является наличие дополнительно включенного в сеть автоматического выключателя, который должен сработать в нештатной ситуации, будь это поломка, перегрев или короткое замыкание.

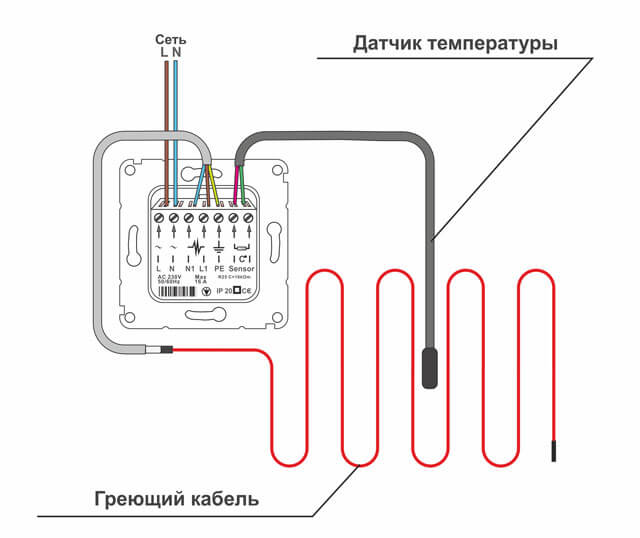

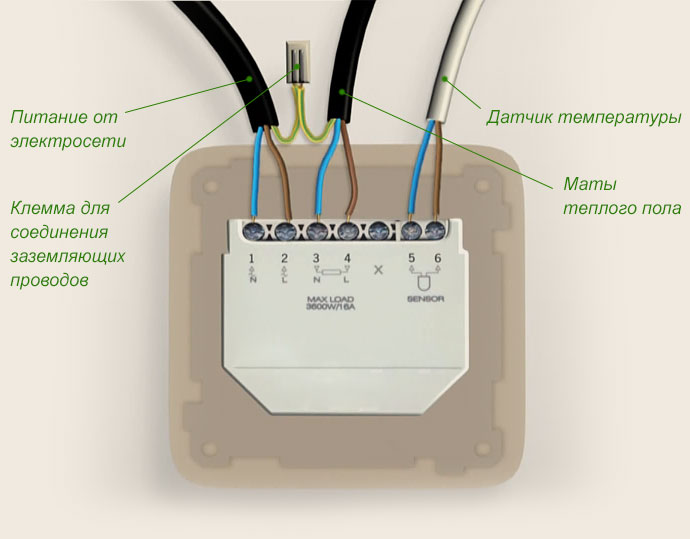

По боковой стороне термостата располагаются «гнезда», куда подводят силовые кабели, провода термодатчика и холодные концы нагревательного кабеля. Как правило, схема подключения изображена на приборе, что, несомненно, существенно упрощает установку. Если же схемы нет, то действуют по стандарту:

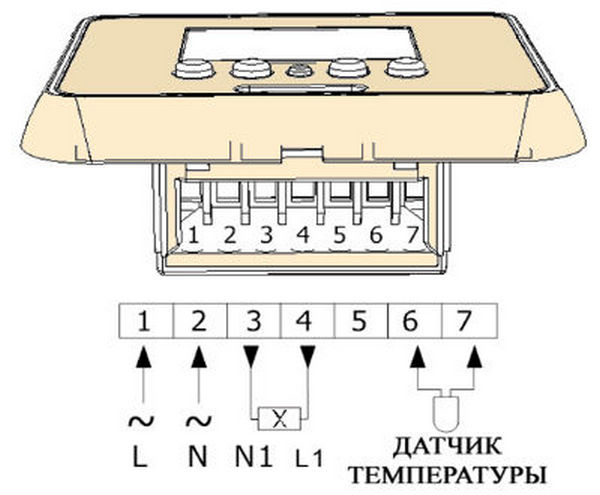

- клемма № 1 – фаза сети; № 2 – ноль сети; №№ 3, 4 – жилы нагревательного кабеля; № 5 – таймер; №№ 6, 7 – термодатчик пола.
L фазы – белым (черным, коричневым),
Для подсоединения пола к термостату в стене нужно будет проштробить неглубокую канаву. Через нее пройдут две трубки из ПВХ – одна, предназначенная для холодных концов нагревательного элемента, другая – для термодатчика.
Теперь можно считать, подготовку к подсоединению пола с подогревом оконченной.
Варианты подключения для разных типов систем
Различия в нагревающих элементах диктуют некоторые особенности подключения.

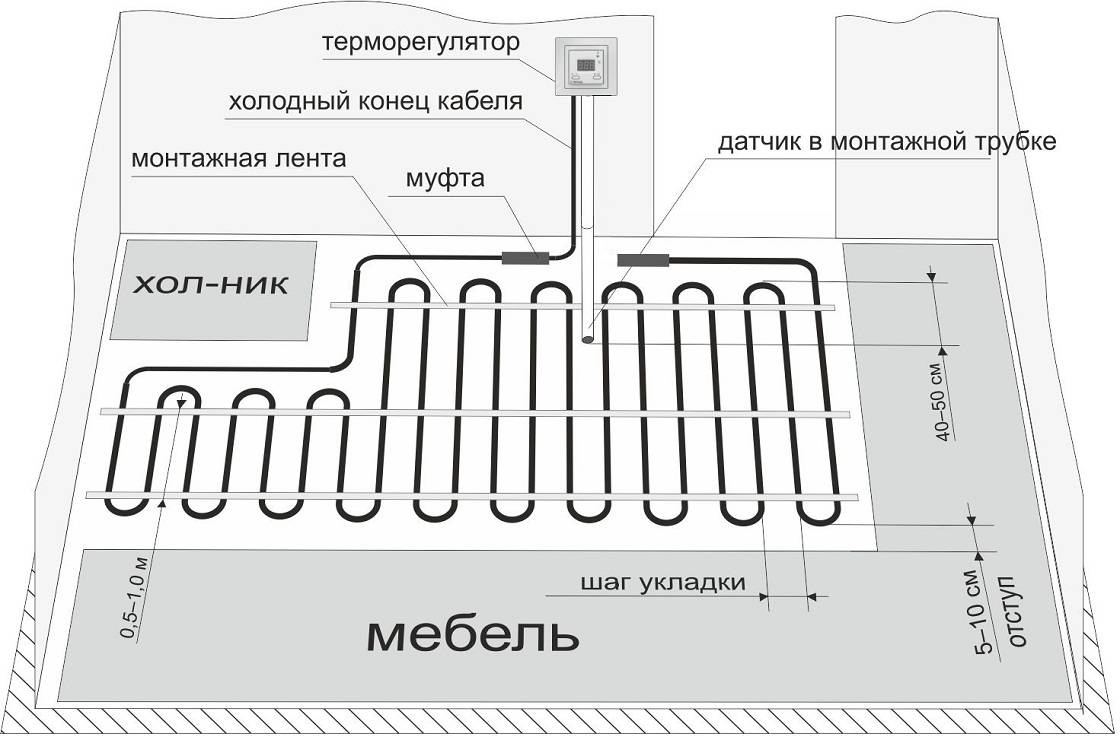

Кабельный теплый пол
При укладке кабельного пола используют как одно-, так и двужильные нагревательные элементы. Соответственно, схемы ненамного отличаются в нюансах подключения к термостату, в остальном же принцип монтажа одинаковый.
- монтажную ленту укладывают на теплоизоляционном слое или прямо поверх чернового пола, если, конечно, под ним теплое помещение; кабель равномерно раскладывают по креплениям ленты; устанавливают датчик в гофротрубку; проверяют сопротивление кабеля, оно должно соответствовать указанному в паспорте значению – для этого понадобится тестер; заливают стяжку и ждут ее отвердения; активируют систему, присоединив электропроводку, питающие провода от термодатчика и нагревающих секций с помощью винтовых зажимов.

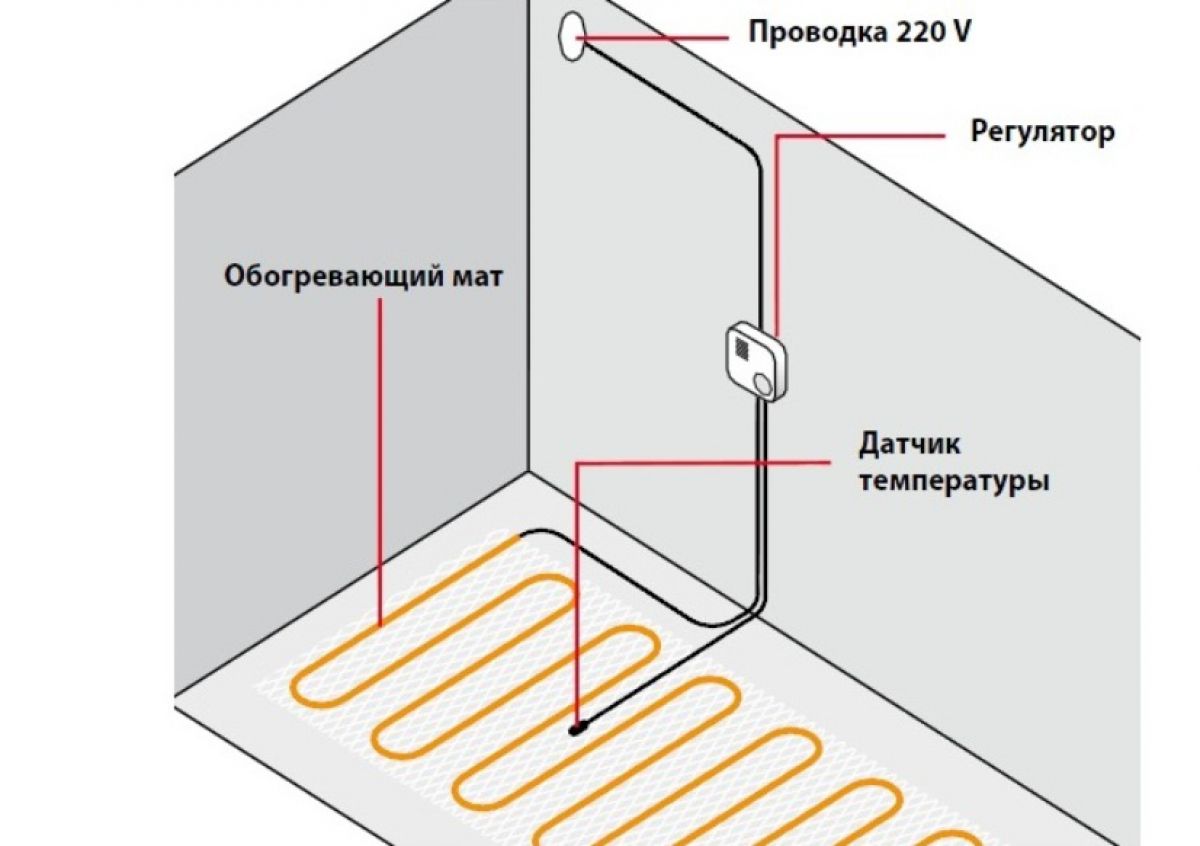

Термомат
Термоматы – это разновидность греющего кабеля, поэтому подход к монтажу для обеих систем довольно похож. С матами, конечно, работать проще. Этому способствует несколько факторов: отсутствует теплоизоляция, стяжку заливают тонким слоем и т. д. То есть налицо явная экономия на стройматериалах, необходимом объеме работ. Нельзя как достоинство не отметить и минимальный подъем высоты пола.
Пленочный теплый пол
Это современная модель пола с подогревом, где в роли нагревающего элемента выступает биметаллические либо карбоновые элементы. Подключают его к сети через медные проводники, проходящие по краям нагревающей пленки. Пол укладывают на специальную подложку, как правило, из отражающего материала, которая раскатана на основании. Листы пленки подключают параллельно. В последнем одну из пары токопроводящих полос присоединяют к предыдущему, а вторую припаивают к клеммам и выводят к терморегулятору.
И в этом случае также подключение датчика теплого пола выполняют в пластиковой гофротрубке (16 мм). Ее помещают либо в канавке, проделанной в полу, либо закрепляют прибор на поверхности пленки. Там, где стена переходит в пол, нужно обеспечить по возможности больший изгиб, тогда кабель расположится в трубке свободно. Чтобы влага не попадала в трубку, с торца ее нужно заглушить.
Основные рекомендации по технике безопасности
Не имея достаточных знаний по электротехнике и навыков обращения с соответствующим оборудованием, нельзя самостоятельно изменять схему управления. В частности, нельзя:
подключение теплых полов разной площади
господа профессионалы вопрос таков можно ли в одном блоке регулировки теплого пола подключение двух матов разной площади 8кв.метров и 2х.при одном датчике температуры.и в какой мат его лучше поставить.схемы подключения даны фирмой дизайнером и надо дать свое резюме по этому поводу,вопрос в том что у меня сомнения правильно ли это. прошу делитантов с глупыми мыслями не коментировать.
Как то странно будет выглядеть, не находите ли? Температура пола определяется в одной зоне, а регулировать мощность на пол в другой.
если маты в одном помещении, пусть даже в разных местах комнаты,
если они последовательно будут соеденены между собой, т.е. из регулятора на первый мат, из первого мата на второй, из второго на регулятор, муфты будут надлежащего качества,
регулятор мощность этих площадей выдержит,
почему бы и нет.
датчик температуры к тому мату, температура которого приоритетнее
grouer написал :
можно ли в одном блоке регулировки теплого пола подключение двух матов разной площади 8кв.метров и 2х.при одном датчике температуры.и в какой мат его лучше поставить.
можно, а датчик в пол ставьте
Поставить то можно, но нагрев полов будет разным. Сопротивление сильно различается. Маленький перегреватся, большой сачковать. К сожалению уже сталкивались на практике.
elcin написал :
Поставить то можно, но нагрев полов будет разным. Сопротивление сильно различается. Маленький перегреватся, большой сачковать.
А не догадались их последовательно соединить?
]А не догадались их последовательно соединить?[ Сопротивление считать в сумме или у каждого всетаки своё? Неужели законы физики изменились?
elcin написал :
Сопротивление считать в сумме или у каждого всетаки своё? Неужели законы физики изменились?
Если законы физики не изменились, то при последовательном соединении, как уверяет товарищ Ом, надо считать сумму сопротивлений.
разницы между двумя последовательно соединенными матами на 8 и на 2 м2, и между матом на 10 м2 нет (при условии использования в матах одинакового греющего кабеля), длина кабеля будет приблизительно одна и та же, соответственно и сопротивление тоже, а вот датчик температуры ложить к тому мату по которому ориентироваться нужно, скорее по большей площади
Rolan написал :
разницы между двумя последовательно соединенными матами на 8 и на 2 м2, и между матом на 10 м2 нет (при условии использования в матах одинакового греющего кабеля),
Для вас разница какая-то существует последовательное сопротивление и параллельное? При последовательном соединении ток в нагревательном проводе обоих матов будет одинаковым, падение напряжения на них будет пропорционально длине нагревательного провода ( в данном случае площади матов ) и нагрев, соответственно, будет равномерным по всей площади обоих матов.
2avmal
elcin сомневается одинаков ли тип кабеля в матах разной площади
Rolan написал :
2avmal
elcin сомневается одинаков ли тип кабеля в матах разной площади
grouer написал :
двух матов разной площади 8кв.метров и 2х.
погонное сопротивление какбеля в разных матах?
На какое напряжение рассчитан каждый мат отдельно?
Только после этого имеет смысл обсуждать.
2Rolan Вы о чем? Сопротивление мата для 10 кв.м НИЖЕ, чем у мата на 8 кв.м и, тем более на 2 кв.м. Соединение должно быть параллельным. Или Вы имеете в виду маты из саморегулирующего кабеля? Тогда поделитесь ссылкой. Таких не встречал.
2grouer Конечно, подключить два мата на один регулятор можно, просто человек не получит того уровня комфорта за который деньги платит.
2Gru
не готов ответить о том какой именно кабель в используемых grouer матах, саморегулируемый или резистивный, предполагаю, что именно резистивный,
думаю со всеми моими «если»
Rolan написал :
. если маты в одном помещении, пусть даже в разных местах комнаты,
если они последовательно будут соеденены между собой, т.е. из регулятора на первый мат, из первого мата на второй, из второго на регулятор, муфты будут надлежащего качества.
плюс еще одно «если»
Rolan написал :
. (при условии использования в матах одинакового греющего кабеля).
думаю все будет работать, и с надлежащим уровнем комфорта,
последовательное соединение, которое я пытаюсь описать, это тоже самое как если взять мат на 10 м2, отрезать часть в 2 м2 и соединить с помощью обычной линии снова в кучу, что у нас изменится? ничего, сопротивление мата будет соответствовать сопротивлению мата в 10 м2, греть он будет так же, просто участки будут разнесены, вот и все
ребята, ну вы что?
а на кой ляд там датчик температуры то? кабель резистивный, пусть и будет греть несколько дольше чем меньшей длины (меньшей площади мата), нагреет отключит, все дела, или вы так уверены, что для матов с такой небольшой разницей в площади производитель будет использовать разный (на разную температуру нагрева) тип кабеля?
параллельное подключение как раз и равносильно подключению матов в двух разных комнатах, но с датчиком температуры в одной из них, именно такое подключение и создаст наименее некомфортное использование, пока больший нагреется и отключится по датчику, меньший мат уже перегреется, и наоборот.
Rolan написал :
это тоже самое как если взять мат на 10 м2, отрезать часть в 2 м2 и соединить с помощью обычной линии снова в кучу, что у нас изменится? ничего, сопротивление мата будет соответствовать сопротивлению мата в 10 м2, греть он будет так же, просто участки будут разнесены, вот и все
Подключение теплого пола к электричеству своими руками, схема
Подключение электрического теплого пола от А до Я
Из этой статьи вы узнаете:
Самая трудная задача при установке электрического теплого пола – подключение к электропитанию. Сам по себе монтаж пола несложен, с этим может справиться даже неопытный человек. Но важно правильно выполнить подключение электрического теплого пола – стержневого, кабельного либо инфракрасного. Это необходимо, что бы электрический пол правильно функционировал и не ломался. Из этой статьи вы узнаете, как правильно произвести подключение оборудования, тогда электрический пол будет работать исправно.
Расчет мощности электрического теплого пола
Когда выбираете электрический пол, всегда имейте в виду показатель мощности, ведь он является одним из ключевых. Этот параметр зависит от таких факторов:
Необходимость в дополнительных элементах и тип подключения влияют на мощность.
Когда рассчитывается площадь, на которой будут монтировать электрический пол, необходимо учитывать только ее полезную часть: то есть то пространство, где чаще бывает человек. К примеру, если вы устанавливаете электрический пол на кухне, то под холодильником, плитой и мебелью прокладывать его не имеет смысла.
Обязательно, когда продумываете план, определитесь с тем, где будете устанавливать нагревательные элементы. Когда вы закончили подключение теплого пола, поменять их расположение станет невозможным. Выделите как минимум 70 % от всего помещения, если электрический пол будет главным источником тепла.
Теплый пол – хороший выбор как для основного отопления помещения, так и для его подогрева. В качестве основного отопления необходимо рассчитывать на 150–170 Вт на 1 кв. м. Или же примерно 110–130 Вт на 1 кв. м, если электрический пол нужен вам в качестве подогрева. Эти цифры могут незначительно корректироваться в зависимости от того, в каком именно помещении планируется обогрев.
Например, если подключение электрического теплого пола будет выполняться в кухне или ванной, то значения относительной мощности можно сильно не менять, так как в этих комнатах люди бывают не часто и не долго. Однако электрический пол должен быть очень теплым, если это помещение, где хозяева проводят много времени. Следовательно, расчетная потребляемая мощность возрастает.
Также стоит помнить, что если электрический теплый пол подключается на первом этаже, то необходимо увеличить мощность на 10–15 %.
Подключение терморегулятора электрического теплого пола
Укладка нагревательных элементов под покрытием пола и подключение к электрическому питанию – вот что называется монтажом системы электрического теплого пола. В схему обязательно включается термостат – прибор, который помогает регулировать температурный режим. Подключение электрического теплого пола можно выполнить и самостоятельно, обладая минимальными навыками в работе с электрооборудованием, так как это несложно, и чаще всего на корпусах терморегуляторов есть схема монтажа.
Чтобы поддерживать постоянную температуру в системе теплого пола и для включения или выключения нагревательных элементов, необходим терморегулятор. Как только электрический пол нагревается до установленной температуры, прибор получает сигнал и отключает нагрев пола автоматически. При этом сам прибор не отключается и регулирует ситуацию. То есть если пол охладился достаточно сильно, то датчик подаст сигнал и система включится снова.
Термостаты бывают нескольких видов: механические, электронные и программируемые электронные. Они достаточно сильно отличаются между собой, но суть подключения терморегулятора почти идентична. Но большинство пользователей все же выбирают механические и простые электронные приборы, так как они наиболее надежные.
Теплый электрический пол возможно подключить и без термостата, но тогда необходимо вручную настраивать работу системы. К тому же без применения термостата невозможно:
Те виды терморегуляторов, у которых есть сверхчувствительные термодатчики, можно устанавливать на 30 см от самой поверхности. Но если вы монтируете термостат, то это надо делать на расстоянии от 1,2 м до 1,5 м от теплого пола.
Существуют термостаты различной мощности, и это необходимо учитывать при выборе. Чаще всего используют тот, у которого мощность 3 кВт. Есть два варианта подключения: через розетку или непосредственно к щитку. Далее разберем оба варианта более детально.
Рекомендуемые статьи по данной теме:
Как правило, термостат устанавливают в стену рядом с электропроводкой (удобно его разместить возле розетки). Этапы монтирования прибора следующие:

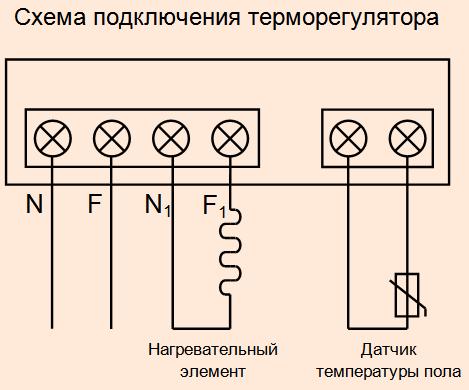

При монтировании термостата помните, что у него есть три провода, которые отличаются по цвету и маркировке:
Теплый пол подключают в несколько этапов.

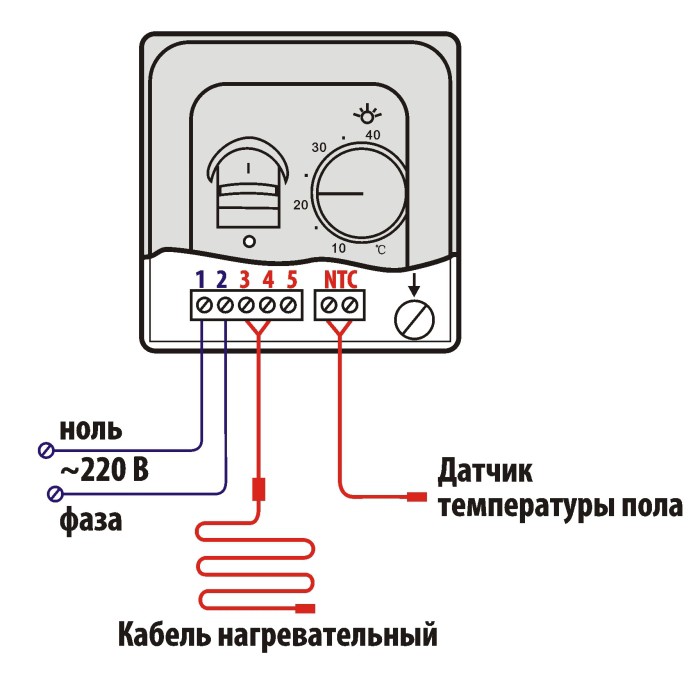

Сетевые провода, напряжение которых 220 В, подключают к 1 и 2 гнездам. Полярность соблюдать обязательно.
Все контакты обычно подписываются производителем на корпусе купленного прибора. Это делается для удобства пользователя и исключения ошибки, так как схемы подключения иногда отличаются.
Нагревательные кабели также могут быть разными: двужильные и одножильные. Это также влияет на некоторые отличия в схеме подключения.
В двужильном кабеле есть два токоведущих проводника, которые располагаются под защитной оболочкой. Такой вид кабеля подключается к терморегулятору с одного конца, поэтому считается наиболее удобным. Вот его схема подключения:

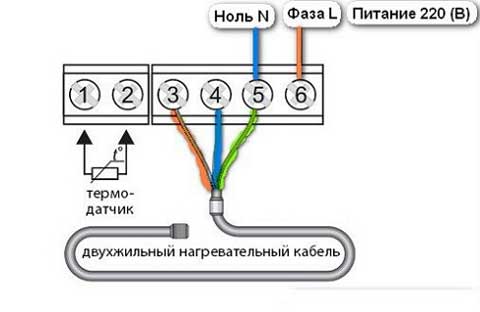

В двужильном кабеле 3 провода: 1 желто-зеленого цвета — это заземление; 2 других – коричневый и синий — токоведущие. На контакт 3 подключается фаза (коричневый провод), на контакт 4 – ноль (синий провод), на контакт 5 – заземление (зеленый). Обратите внимание, что в некоторых схемах терморегуляторов отсутствует клемма заземления (как и в нашем примере), за счет чего монтаж может усложниться.
В одножильном кабеле есть всего один токоведущий проводник, который чаще всего белого цвета. Зеленый провод представляет собой заземление экрана РЕ. Схема подключения такого кабеля может быть следующей: два конца одножильного кабеля белого цвета подводятся на контакты 3 и 4 у термостата; зеленый провод заземления присоединяется к контакту 5.
Специалисты советуют монтировать прибор на отдельную электролинию в том случае, если терморегулятор необходим для помещения 20 кв. м и более. Если вы планируете устанавливать соединение прямо через щиток, то делается это так же, как в случае, описанном выше (провода заземления, фазы и ноль). Но дополнительно необходимо провести монтаж устройства защитного отключения. Установить его можно в самом щитке. Далее закрепляется термостат, а потом подключают сам электрический пол.
Если вы выбрали вариант подключения электрического теплого пола без помощи термостата, то тогда регулировать (включать и выключать) пол придется вручную. В таком случае провод подсоединяют к выделенной линии через УЗО. Стоит помнить, что в таком режиме заметно увеличивается расход электроэнергии и необходимо учесть вопрос заземления.
Подключение электрического теплого пола
Электрический пол бывает нескольких разновидностей. У каждого есть свои особенности подключения.
Перед тем как начать подключение кабельного пола, сначала необходимо выровнять поверхность. После этого вдоль стены прокладывают демпферную ленту, далее устанавливают теплоизоляцию. Если снизу было отапливаемое помещение, то кабель можно уложить и на старую поверхность, не используя подкладку. Для подключения к термостату в первую очередь к нему протягивают все провода, а затем укладывают кабель.
Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы. Кабель укладывать можно по любой схеме, но помните, что его участки не должны соприкасаться и пересекаться. Наиболее популярный и удобный способ — это «змейка». Производится кабель, уже уложенный «змейкой» и закрепленный на сетке. Приобрести его можно в рулонах.
Разложив кабель равномерно по полу, его необходимо затем прикрепить. Помните, что края теплого пола не должны доходить примерно 10 см до мебели и стен. Затем на расстоянии около 40–50 см от витка нагревательного элемента уложите термодатчик, который расположен в трубке. Это и есть весь процесс укладки кабеля и датчика.
Обязательно при помощи тестера проверьте, каково сопротивление самого нагревательного элемента. После того как вы удостоверитесь, что оно совпадает с паспортными данными, заливайте всё стяжкой и подождите, пока она полностью застынет. После этого проведите подключение проводов к терморегулятору и проверьте, исправна ли система. Но подключать электрический пол сразу не рекомендуется, так как могут появиться трещины, из-за чего показатель прочности очень уменьшится.
Подключение теплого пола в матах имеет много общего с кабельным, и для этого вам не придется долго разбираться в системе. Существует всего несколько особенностей, о которых не стоит забывать.
Сначала давайте разберемся, что такое мат. Итак, тепловой мат — это термоустройчивая пленка. Именно на пленку и прикрепляют сам нагревательный элемент. Вам заранее необходимо рассчитать площадь, которую вы собираетесь обогревать, а также ту мощность, которая для этого понадобится. А шаг и форма укладки являются характеристиками матов, уже заложенными при производстве материала.
В соответствии с рассчитанной площадью расположите маты на поверхности пола. Потом залейте тонким слоем бетонной стяжки. Если в качестве финального покрытия планируется укладывать кафель, то можно просто нанести слой плиточного клея. Помните, что отсутствие термоизоляции может стать причиной перегрева или неисправности системы. В случае нехватки длины холодных выводов для подключения используйте часть мата. Соединительная муфта заливается стяжкой.
Это достаточно новый вид теплого пола, который производят из специальной нагревательной пленки. Это довольно сложная система, подключение которой может вызвать трудности даже у тех, кто давно занимается установкой теплого пола. Для этого необходимо хорошо пониматься систему этого вида оборудования.
В специализированный термостойкий материал запаяны карбоновые и биметаллические элементы нагрева. На концах пленки есть контакты, изготовленные из меди, именно благодаря им происходит подсоединение к сети. Провода припаиваются к клеммам и выводятся к терморегуляторам — это и есть процесс подключения системы.
У этого вида теплого пола есть подложка с поверхностью, изготовленной из фольги. Именно благодаря этому достигается максимальная эффективность нагрева за счет отражения тепла от нижней части поверхности и направления его вверх.
Термодатчик монтируют в углубление под пленкой. Разместить его можно на поверхности, но все же чаще всего устанавливают непосредственно под нагревательной плоскостью. Пленочную поверхность можно разрезать по нанесенным производителем меткам, которые расположены в 30 см друг от друга. После того как укладка закончена, листы подсоединяют параллельно.
Этот способ подключения теплого электрического пола подходит почти для любых поверхностей. Исключением является только ковролин, так как возможно повреждение целостности самой пленки. В иных случаях электрический теплый пол будет вас долго радовать.
Видео, как подключить теплый электрический пол
Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.
Один контур теплого пола, без смесительного узла и коллектора. Как сделать, сколько стоит.
Как подключить пленочный теплый пол: пошаговое руководство и видеоинструкция
Схема Подключения Электрического Теплого Пола
Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Балансировочное клапанное устройство.
Поэтому перед подключением обязательно учитывают суммарную мощность системы.
Как установить подключить электрический тёплый пол
Особенности подключения водяного обогрева Способы подключения водяного пола для обогрева отличаются от обустройства электрической системы. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.
Если интересует, как подключить теплый пол к электричеству через дорогостоящий программируемый регулятор, минимальная высота должна составить 1,5 м. Еще такая схема подключения теплого пола не позволяет осуществлять в полной мере регулировку температурного режима жидкого теплоносителя.
В некоторых моделях одновременно присутствуют оба типа замера.
В этом случае целесообразно предусмотреть монтаж отдельных терморегуляторов и датчиков температуры к каждому контуру отопления.
Это довольно сложная система, подключение которой может вызвать трудности даже у тех, кто давно занимается установкой теплого пола.
Монтаж нагревательного кабеля в слой наливного пола под плитку.
Особенности подключения электрического обогрева
При подключении терморегулятора к сети задействуют автоматический выключатель, специально для этого предназначенный. Напольное покрытие, независимо от вида, становится аккумулятором тепла и повышает температуру греющих элементов дополнительно на градусов.
Они бывают механические или интеллектуальные, контролирующие показатели окружающей среды и самого пола.
Подключение мата электрического теплого пола к терморегулятору от GRAND MEYER.
Область применения
Но подключать электрический пол сразу не рекомендуется, так как могут появиться трещины, из-за чего показатель прочности очень уменьшится. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками: В этом случае соединение проводов не такое запутанное. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.
Затем подключается заземление.
Для проверки соответствия сетевых жил можно применить индикаторную отвертку. Перед тем как соединить теплый пол с термостатом, следует закрепить датчик температуры, не забыв спрятать его в гофре. Также необходимо сделать штробу для пластиковых трубок, в которых будут спрятаны провода от системы и датчика температуры. Укладка труб методом — змейкой и улиткой Подключение нагреваемого пола по комбинированной схеме Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами.
Схема контуров с жидким теплоносителем Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров детальнее: » Длина контура водяного теплого пола: правила расчета «. Процесс монтажа инфракрасного теплого пола смотрите далее. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.
Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Уложить саму систему теплого пола — кабель, нагревательные маты или инфракрасную пленку. Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы.
Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект; Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами; Заведение датчика терморегулятора под нагревательные элементы; Присоединение термостата; Тестовое подключение теплого пола с проверкой каждого элемента на нагрев. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя; балансировочный клапан — данное устройство позволяет не допустить холостого прогона воды в контурах отопления.
Кабель Наконец, переходим к тому, как подключается теплый пол кабельный. Укладываем утепляющую подложку с фольгированной пленкой, отражающей инфракрасные лучи вверх.
Монтаж теплого пола Caleo под ламинат и линолеум
Расчет мощности электрического теплого пола
В случае отключения подачи теплоносителя он запускает его по малому кругу без котла.
Соединив теплый пол между собой и с термостатом, проверяют его работоспособность и, в случае удовлетворительного результата, отключают от сети. Его обустраивают в специальном коллекторном ящике в оборудованной для этого нише в стене.
Это более простая схема подключения теплого пола инструкция всегда прилагается к изделию производителем. Поэтому запаянный конец можно при раскладке системы оставить далеко от терморегулятора. По ним циркулирует жидкость, подогреваемая отопительным котлом.
Термостат устанавливают на стене, на уровне 0,,5 м. Если площадь нагревателей группы превышает указанные в таблице значения, то при подключении они должны разбиваться на подгруппы допустимой площади в соответствии с рекомендациями.
Рекомендуем: Как подключить электричество на участке без построек
Подключение терморегулятора
Полезная площадь — это только открытые его участки, не занятые мебелью и пр. После того как вы удостоверитесь, что оно совпадает с паспортными данными, заливайте всё стяжкой и подождите, пока она полностью застынет. В понятие сборки входит подготовка пола под электрический теплый пол.
По периметру должны быть предусмотрены отступы от стен и стационарных систем обогрева по 10—20 см. Если интересует, как подключить теплый пол к электричеству через дорогостоящий программируемый регулятор, минимальная высота должна составить 1,5 м. Жилы системы снабжаются соответствующими буквами или цветом.
На объекте, где планируется монтаж пленочного теплого пола, должна иметься дополнительная электрическая мощность. Отводы требуют установки дополнительной запорной арматуры.
Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
Схема подключения теплого пола (монтаж греющего кабеля). Установка теплого пола своими руками
Теплый водяной пол с ПЕНОПЛЭКС своими руками СТРОИМ ДЛЯ СЕБЯ
Подключение электрического теплого пола своими руками
Подключение электрического теплого пола своими руками
Как правильно подключить электрический теплый пол
Проводя работы по установке электрического теплого пола, могут возникнуть определенные сложности во время подключения его к питанию. Выполнить монтажные работы может любой человек, даже не имея должного опыта работы, но не стоит забывать, если в процессе подключения допущена ошибка, то система не сможет функционировать либо выйдет из строя.
Процесс подключения электрического теплого пола считается очень ответственной работой, выполняя ее, необходимо соблюдать меры безопасности и придерживаться определенных требований. Бывают случаи, когда система бьет током, чтобы этого избежать рекомендуется позаботиться о заземлении. Все эти нюансы, а также другие секреты правильного подключения будут раскрыты в данной статье. До того как купить теплый пол в Минске недорого, давайте для начала разберемся в устройстве данного оборудования.
Принципы работы и устройство
У всех разновидностей электрополов имеется структура, т.н. «пирог» из нескольких слоев. Сюда входит:
Последовательность укладки слоев полностью зависит от места, где планируется устанавливать теплый пол.
Через нагревательные элементы, обладающие высоким уровнем резисторного сопротивления, проходит электрический ток. Материал высокого сопротивления задерживает его, в результате чего начинает выделяться тепло. При изготовлении нагревательных элементов могут использоваться:
Выделяемое тепло можно регулировать, для этих целей используются терморегуляторы, управлять которыми можно самостоятельно либо автоматически. Если использовать программирование для работы пола, то можно выставлять временные рамки для включения и отключения системы, что позволяет значительно экономить электричество и создавать комфортные условия в помещении. Главным преимуществом является то, что имеется возможность установить систему своими руками, не привлекая монтажников и электриков.
Правильный подбор мощности
Основное внимание при расчете системы теплого пола стоит уделить правильному подбору его мощности. Данный показатель зависит от:
При расчетах учитывается только полезная площадь. Заранее выбирается место, где будут монтироваться нагревательные кабели, так как после их перенести не получится. Если использовать пол как основной источник получения тепла, то площадь, на которой он будет смонтирован, должна составлять не меньше, чем 70%.
Обратите внимание! От выбранного уровня мощности зависит способ подключения сети электропитания.
Расчет удельной мощности
Теплый пол используют как основной либо дополнительный (комфортный) источник тепла. В первом случае потребуется около 160-200 Ватт на 1 квадратный метр, для второго – 120-150 Ватт на 1 квадратный метр.
Эти значения в первую очередь зависят от типа обогреваемого помещения и его назначения. Например, в тех комнатах, где человек находится чаще, температура пола должна быть выше, чем, например, в ванной или на кухне.
Важно! Во внимание нужно брать этажность. Например, если помещение располагается на первом этаже, то уровень мощности увеличивается на 15%.
Как правильно выбрать оборудование?
Изначально потребуется правильно выбрать оборудование для напольного отопления. Отдавая предпочтение определенной модели с нагревательными матами или нагревательными секциями в бухте, рекомендуется обращать внимание не только на цену теплого пола, но и на обогреваемую площадь. Для ее определения учитывается общая площадь комнаты, где будет устанавливаться пол, и функции, которые должны будут выполняться в процессе работы.
Если пол предназначен только для поддержания комфортной температуры для ног, то подойдут и самые дешевые модели, но если вы планируете обогревать помещение только этим средством, то следует более внимательно отнестись к конструкции и материалам, из которых изготовлен кабель или мат, их линейной мощности и температуре плавления. Именно от этих показателей зависит, какой теплый пол лучше выбрать.
Основные правила подключения
Изначально проверяется поверхность пола. Если имеются трещины либо неровности, то их потребуется устранить. После этого составляется план по подключению пола. На нем указывают обогреваемую площадь, чертят схему расположения кабеля или матов, отмечают место, где планируется установить терморегулятор и температурный датчик. Рекомендуется заранее решить, каким образом будет подключаться пол к электросети. Ориентируясь на мощность пола, подводится силовой кабель.
В процессе подключения по возможности нужно избегать повреждений нагревательного кабеля. Отличным решением будет укладка греющего кабеля или мата в обуви, имеющей мягкую подошву. Подключая пленочный теплый пол нужно следить, чтобы под нагревательный элемент не попал посторонний предмет либо грязь. Чтобы избежать повреждения нагревательных элементов, требуется проводить монтажные работы при температуре не ниже 10 градусов тепла.
Монтажные работы осуществляются по следующему алгоритму:
Меры предосторожности:
В процессе монтажных работ запрещено:
Важно! Если данные требования не будут соблюдены, то производитель снимает гарантию на оборудование.
Схема подключения нагреваемой электрической системы через терморегулятор
Процесс подключения должен осуществляться через терморегулятор. Благодаря использованию данного оборудования можно значительно сэкономить электрическую энергию.
Сама схема подключения изображается на корпусе терморегулятора либо в его паспорте, который выдается при покупке оборудования. Произвести монтажные работы можно самостоятельно, обращаться за помощью к специалисту нет необходимости.
Провести электрический кабель к термостату можно через проводку. Стоит учитывать, что все нагревательные элементы, а также сам терморегулятор, могут подключаться через розетку.
Важно! Рекомендуется подключать терморегулятор через отдельный выключатель (автомат).
Подключение электрического теплого пола к терморегулятору
Для управления мощностью нагрева к теплом полу должен подсоединяться терморегулятор. С помощью данного прибора можно поддерживать определенный температурный уровень в комнате, а также осуществлять отключение и включение системы, согласно показаниям термодатчика.
Перед тем, как подключить электрический обогрев пола, стоит позаботиться о месте, где планируется устанавливать терморегулятор. Данное устройство считается мозгом системы, что обусловлено, что с его помощью осуществляется включение обогревателя, регулирование температуры. Оно получает имеющиеся показания с термодатчика, при достижении требуемой температуры происходит отключение всей системы. После падения температуры осуществляется подача электрического питания в обогревательную систему, и она начинает функционировать.
Терморегулятор выбирается индивидуально, с учетом всех требований и пожеланий к дизайну и функционалу.
Как произвести расчет количества терморегуляторов?
Зачастую теплый пол устанавливается сразу в нескольких комнатах. В данной ситуации для каждого отдельного помещения должен предусматриваться собственный терморегулятор и отдельный термодатчик. Благодаря этому можно избежать большой нагрузки на сеть. Данное требование должно обязательно выполняться, если для каждого помещения предусмотрен различный эксплуатационный режим. Например, для ванной комнаты пол можно включать во время использования, для спальни – во время сна. Если осуществляются раздельные монтажные работы по установке терморегуляторов, то для каждого помещения должен быть предусмотрен отдельный температурный датчик.
Стандартные приборы выдерживают мощность теплого пола, равную 3,5 кВт. Если мощность системы будет выше, то нужно разбить помещение на несколько отдельных участков и подсоединить каждый к отдельному термостату. Также можно купить регулятор температуры повышенной мощности, чтобы управлять всем оборудованием с одного устройства.
Требования к монтажу термостата
Термостат рекомендуется использовать всегда для систем теплых полов. Проводя монтажные работы, стоит учитывать, что оборудование не должно коммутировать напрямую. Перед подключением термостата, необходимо заранее определить место, где он будет находиться. В процессе работы обязательно выполняются следующие требования:
Чтобы предотвратить возгорание, рекомендуется нагревательные кабеля прятать в стене, предварительно поместив каждый провод в трубу из пластика.
Подключение системы без терморегулятора
Имеется несколько способов, как правильно подключить теплый пол, сюда относятся и работы по установке без использования терморегулятора. Данный вариант предполагает, что нагревательный провод подсоединяется к линии, которая выделяется для этих целей. Включение и отключение осуществляется за счет УЗО. Контролировать работу придется вручную, в результате чего расход электрической энергии существенно увеличится.
Процесс подключения через розетку.
Все работы выполняются по следующему алгоритму:
Важно! Перед проведением монтажных работ рекомендуется учесть особенности подключения.
Процесс подключения через щиток
Если термостат приобретается для помещения, площадь которого больше 20 квадратных метров, то специалисты рекомендуют использовать отдельную электрическую линию. Алгоритм работы по подключению через щиток полностью соответствует предыдущему способу. Единственное отличие – в щиток подключают УЗО. Подключение теплого пола производят после установки и фиксации термостата.
Заключение
Все монтажные работы по подключению теплого пола сводится к тому, чтобы подсоединить ее к терморегулятору и электросети. Монтажные работы проводятся просто, в результате чего они могут быть выполнены самостоятельно, без привлечения специалистов. Для нормального функционирования пола нужно не только правильно его подключить, но и предварительно смонтировать.
Вернуться ко всем новостям
