#4. Установка блинов в передние двери Лада Гранта (Проект WalleSound) Часть 1.
Установка блинов В передние двери Лада Гранта (Проект WalleSound) Часть 1.
Итак имеем:
ГУ: Штатная ММС-2190
Front: Данмики в штатных местах (передние двери) SOUNDMAX 90W nom/180W Max Указано 16″ но это внешний диаметр…
Rear:Динамики в штатных местах (задние двери) Mystery, характеристики даже не смотрел, 13″ этим всё сказано — на помойку!
Задача: сделать хоть какой-то объемный звук, добиться «давилова» и «качалова» не интересует, нужен просто приятный звук, бюджет «никакой» всё собирается из «найденышей» и подвернувшегося.
Есть хорошие блины!
Побродив по просторам интернета не нашел установку блинов в передние двери гранты, для установки надо резать… страшно, непонятно, но надо…
Первое — начинаем с установки хорошего звука на Front:
Блины JBL GT5-963
трехполосная коаксиальная АС
типоразмер: овальный 15×23 см (6×9 дюйм.)
номинальная мощность 70 Вт
максимальная мощность 210 Вт
чувствительность 91 дБ (2.83 В/м)
импеданс 4 Ом
диапазон частот 50 — 20000 Гц
Смотрим, что у нас в двери
Делаем замеры: глубина от стекла до металла 40мм, до бардачка 100мм
Установка динамиков в двери Лады Гранты + шумка дверей
Доброго времени суток всем моим читателям, наконец то я доделал музыку до логического конца (во всяком случае мне пока так хватает), постараюсь быть кратким и побольше фото покажу.
Старался сделать максимально бюджетный вариант, но звук выжать из этого максимальный, на мой взгляд у меня получилось, во всяком случае мне нравится.
1) Магнитола PIONEER MVH-150UBG с хорошей скидкой за 1399р (год назад преобреталась)
2) Колонки на передние двери 13см Pioneer TS-1339 — 1990 руб (мне очень понравились рекомендую для 13см)
3) Установка имеющихся у меня 13 см штатных динамиков от Лада Калина/Гранта в задние двери — 300р обошлись
4) Облицовка динамиков Лада Гранта, Калина-2, Датсун (переднии и задние сетки+ стаканы в задние двери) — 450руб +250р доставка (покупал на shtat-dzr.ru) Обращаю внимание что рекомендую в сообщении продавцу написать чтобы проверил правую и левую решетки, а то мне пришли одинаковые, пришлось менять одну, благо добрый человек помог.
5) Приобретено шумо/вибро изоляция и проклеены двери и обшивки дверей в облегченном варианте — 1200руб.
6) Болтики/винтики М5 резбой в переднии двери под проставки 40мм длинной в заднии 20мм — 50руб
7) Обязательно настройки магнитолы, ибо всё таки 13 см динамики не так и сильно басят без эквалайзера, я лично включил настройку LOUDNESS на MID мне звук с ней устраивает, эквалайзер не трогал, так что без таких настроек звук будет слабоват хоть и не плохой всё же.
ИТОГО : 5640 руб + два дня потраченного времени в гараже друга.
Результатом могу сказать что доволен, разве что бряканье стекол/ стеклоподъемного механизма иногда проскакивает, а так сверчки убиты, звук хороший для такой бюджетной системы рекомендую. Хотя шумку как бомж вариант можно сделать примитивно только на антискрипе и будет норм тоже.
Не чего сложного совершенно нет, просто нужно время и внимательно всё делать
Установка динамиков Morel Tempo 6 в передние двери Гранты.
Доброго времени суток!
Сегодня снимал обшивку передней водительской двери, и решил по многочисленным просьбам, сфотографировать установленные мной динамики Morel Tempo 6. Устанавливал их давно, ещё в начале весны. Просто не фотографировал процесс установки.
Итак, для начала я изготовил проставки под динамики из фанеры. Общая толщина получилась 36 мм. Выполнялась она из двух склеенных листов фанеры толщиной 18 мм. Далее я начал стачивать один край проставки до 14 мм. Размеры все взяты по месту, с учётом того, что динамики после установки не будут выпирать из обшивки. И в тоже время были параллельны ей.
Измерял я приставляя карту двери с уже сделанным в ней отверстием. Это отверстие как раз подходило к диаметру грилей «морелек». Обшивку резал ножом с острым заточенным краем. Точнее даже не резал, а просто скоблил им по внутреннему диаметру выштамповки на обшивке. Делается это очень легко, и получается аккуратное ровное отверстие.
Следующим этапом, была тщательная примерка проставок с динамиками и с грилями к двери, и расположение их относительно обшивок. Другими словами, нужно точно отметить положение проставок на двери, чтобы потом гриль совпал с отверстием в обшивке. После примерки, я обвёл маркером на двери внутренний диаметр проставок. Ну а потом началось бурение))) Чтоб в будущем на голом металле не образовывалась ржавчина, я на края отверстия губкой нанёс краску.
Получилось вот что:

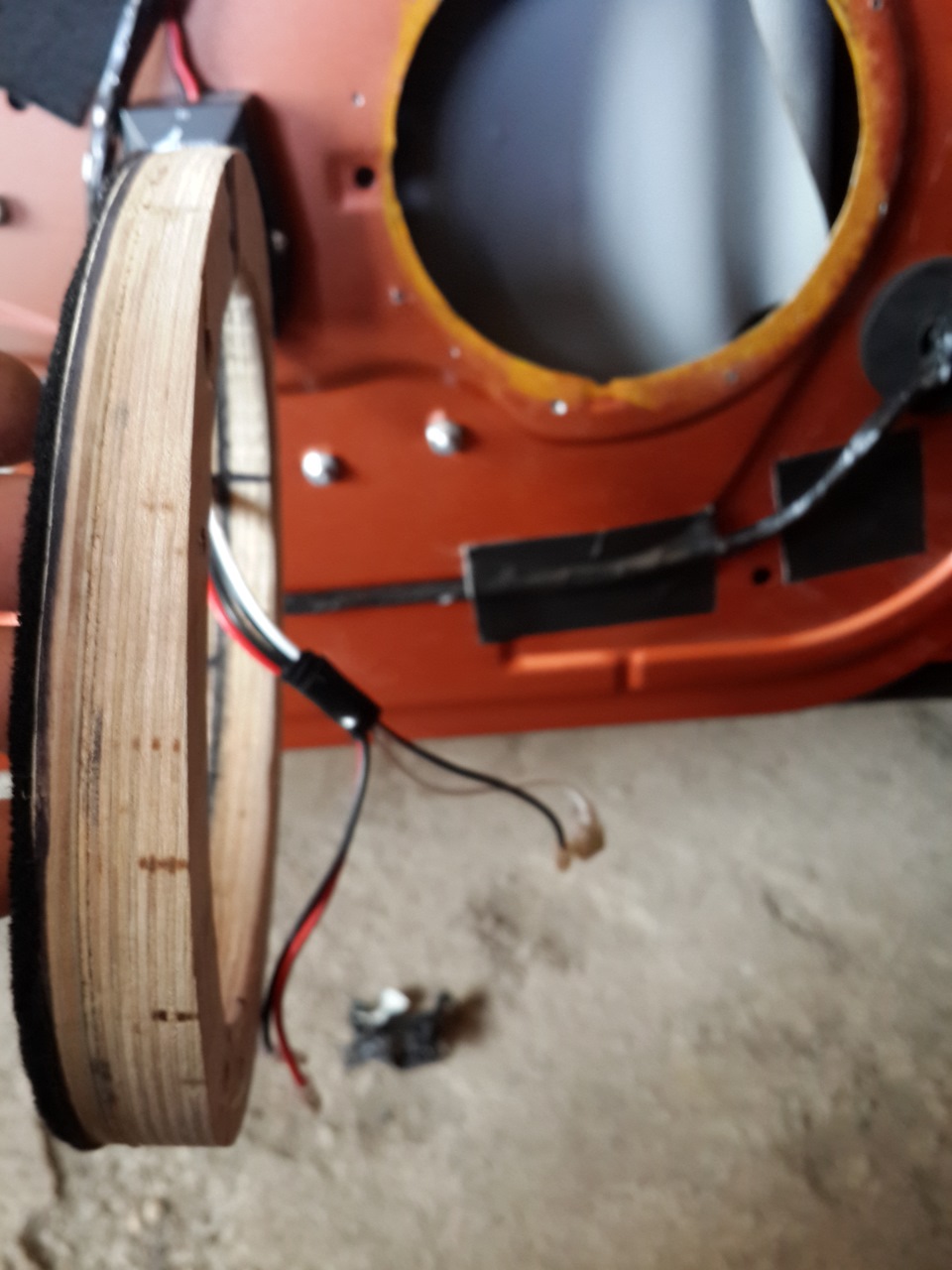

Между проставкой и металлом я проклеил маделин.

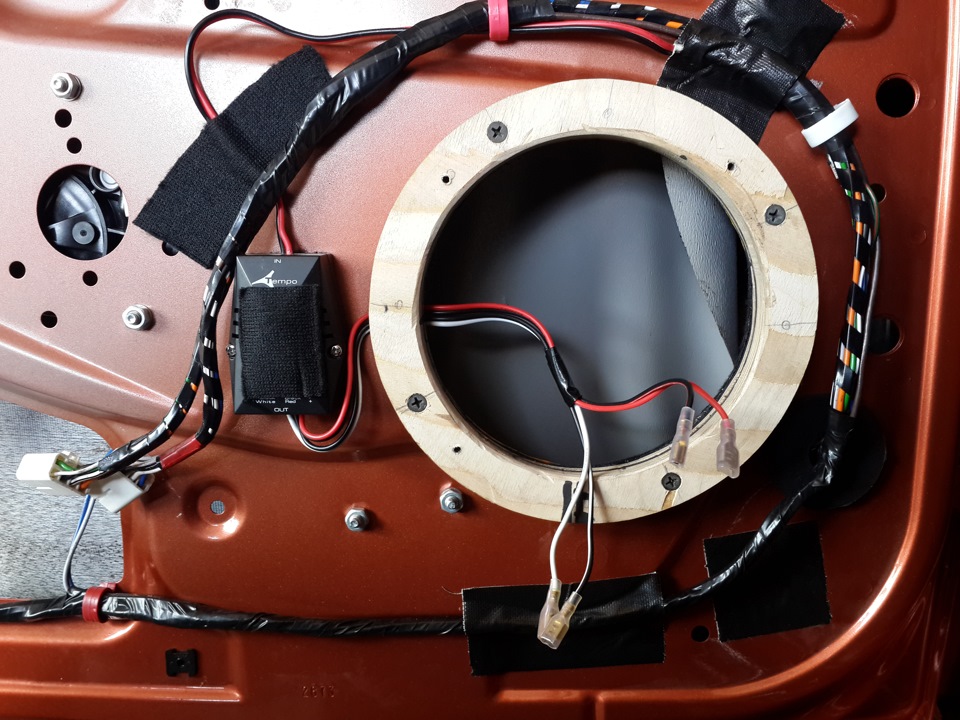

Далее закрепил проставки к двери саморезами по металлу. Рядом прикрепил кроссовер, и проложил проводку. Провода к динамику пустил через проставку снизу, сделав в ней углубление.

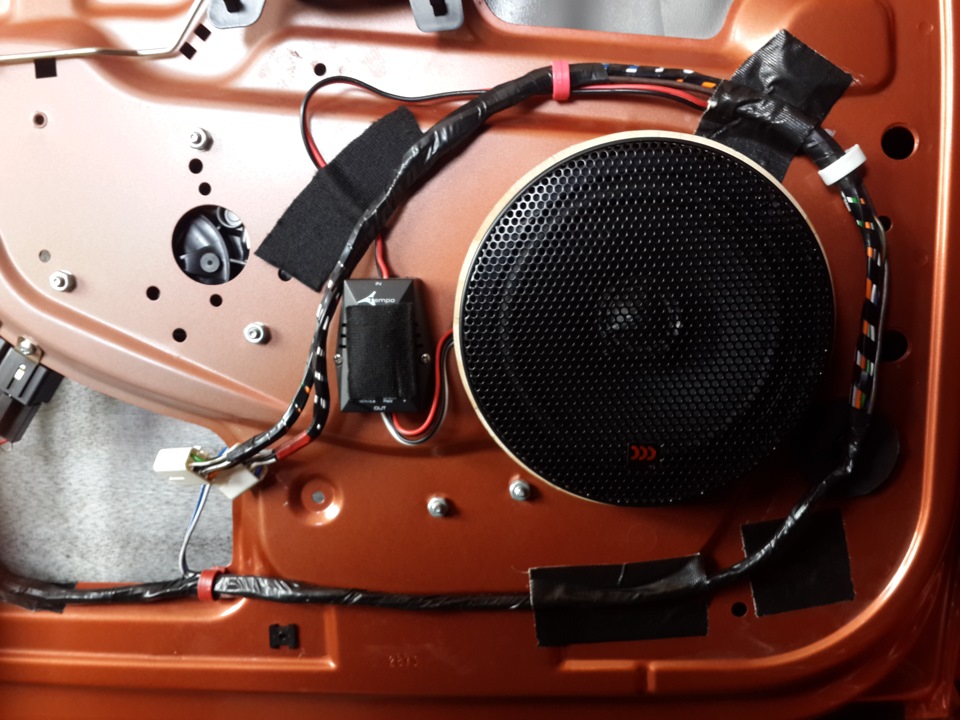

А вот так выглядит уже прикрученный динамик.
Дальше установил на место обшивку и всё собрал.
Конечный результат выглядит вот так:
#9 Начинаем жить громче! Установка 16.5 динамиков в передние двери Лада Гранта
Привет дорогие читатели моего БЖ! При покупке своей Лады Гранты, прежний хозяин особо не заморачивался с аудиоподготовкой и поставил динамики Kicx 130 (13см), при этом в водительской двери держался на трёх саморезах! Чуть больше громкости и басов, так дребезг и хрип из колонок… Изначально хотел заказать edge pro65el-e8 (стоимость 1690 р.)
Так как пересмотрел кучу сравнений в интернете и понравились звучанием и ценой! Но у парня, у которого постоянно покупаю ништяки для авто, таких не оказалось, и подзаказ привезти не получилось!
После этого я решил взять Kicx ll 6.5 version 2 (стоимость 1900 р.)
К ним купил проставочные кольца 22 мм в магазине «Би-би» (стоимость 239 р. за пару)!
Хочу сказать, что не пилив дверь, эти динамики ну НИКАК туда не воткнешь… Либо проставочные кольца присобачить к дверной карте из салона, но тогда бардачок открываться полноценно не будет! Меня устраивает внешний заводской вид дверной карты, поэтому взял болгарку, и выпилил круг по внутреннему диаметру проставочного кольца!
Все прекрипил на саморезы, и стало как влитое!
Скажу сразу, звук в разы изменился, при том при всем что у меня стоит китайская 2din магнитола на Андроиде!
П.с. в дальнейшем естественно буду шумить все двери, ну и если деньги позволят, установлю усилок, саб, пищалки и мафон хотя бы Кенвуд 305)))
Дельным советам буду рад! Всем спасибо!
Лада Гранта 2013, двигатель бензиновый 1.6 л., 82 л. с., передний привод, механическая коробка передач — автозвук
Машины в продаже
Лада Гранта, 2021
Лада Гранта, 2021
Лада Гранта, 2018
Лада Гранта, 2021
Комментарии 17
Мовилем с балончика, он застывает и твёрдым становится
А выпиленные отверстия под динамики обрабатывал чем то?
Фото нет, прежде чем ставить, я выкинул торсионы, и поставил газовые упоры, потом они зашумили багажник и двери, и потом установка всего остального это не совсем саб, это низкочастотник, слушаю рок музыку, нужны были низа, если интересно, завтра могу скинуть фото
Начинать нужно с шумки, отдавал спецам по звуку машину, когда купил, поставили киксы 16, писчалки, усилок, и сабвуфер Hertz EBX F25.5, прикрутили к полке чтобы место в багажнике не занимать, так вот, киксы захрипели через два года, поставил Урал, работают без нареканий
Нет фото как саб в полке смотрится? Хотя в качестве звука потеряется сильно
Совсем не нужно ставить саб в полку. Совсем.)
Это ты поставил эстрадную акустику без пищалок и сабвуфера, да ещё от магнитолы? Да, музыка наверное громче стала, но вот, что лучше я сильно сомневаюсь.
Дружище, ни все сразу) будет время и деньги, обязательно все поставлю! А про лучше — дребезг и хрип отсутствуют, это уже лучше
Ну эти бабахи то понятно, только дверь пилить. А если обычные шестнадчики — войдут в передние через проставки без болгарина? Планирую 13 см менять на 16 по уму — набираюсь опыта.
У меня сейчас 13 см на картах вообще прикручены — звук как в смартфоне. Или 13 см на проставке к двери прикрутить — зазвучит может?
И ещё, вопросец. Расстояние от карты до двери есть и сколько примерно?
Ох братан, расстояние не мерил, но скажу так — проставки 22 мм и плюс ложе колонки 3-4 мм… И в таком виде прям в упор к дверной карте… Защитная сеточка еле еле влезла, хотел у сетки крепления отрезать и на клей сажать
Значит не впритык, а сантиметра три всё же есть, это хорошо. Можно же ещё с толщиной проставки поиграть, самодельные лобзиком выпилить из фанеры разной толщины
Ну эти бабахи то понятно, только дверь пилить. А если обычные шестнадчики — войдут в передние через проставки без болгарина? Планирую 13 см менять на 16 по уму — набираюсь опыта.
У меня сейчас 13 см на картах вообще прикручены — звук как в смартфоне. Или 13 см на проставке к двери прикрутить — зазвучит может?
И ещё, вопросец. Расстояние от карты до двери есть и сколько примерно?
а в чем проблема сделать 18 м проставка и болгаркой пильнуть дверь? я так и сделал, зато все встает по красоте впритык к дверной карте и стандартная заглушка ставится на место. Чтобы акустика звучала делай шумо-вибро изоляцию двери внутрянку клеишь 2 мм виброй, наружную часть можно 1,5 мм, я еще проклеивал дверную карту и на нее шумопоглощающий материал, вот тогда акустика, даже твоя 13 см начнет звучать по новому. То что у тебя сейчас динамик к карте прилеплен, это полнейшая шляпа. Динамику нужна жесткая фиксация.
Установка колонок 16 см в передние двери
Начнём наш Боевой) журнал с записи про установку колонок в передние двери. Но и немного расскажу про задник.
Как известно в комплектации Норма колонки идут только в двери. Делал давно и фото не было.
Поэтому без подробностей расскажу как делал колонки задние.
1) Разобрал задние двери и вынул провода из двери.
2) Купил 4 метра акустического кабеля и нарастил на родные.
3) Пустил провода под обшивкой.
4) Вырезал отверстия под овальные колонки и подключил.
Никаких сложностей кроме того как делал это за день до сдачи диплома))
Теперь к колонкам в передние двери.
Купил значит такие колонки.
Изучил много форумов, но ещё больше я искал кольца под эти колонки, так как большинство про них даже не слышали. В итоге совершенно случайно нашёл их в Би-Би за 120 рублей. Толщина нужна 22мм.
Ставим кольца, магниты центрируем по месту куда должны вставать штатные колонки. На самом деле, центр накладки и этой площадки в обшивке не совпадают с центром колонки но это не очень страшно тк все будет закрыто. Крепим все саморезами по металлу, чтоб покрепче. Вышло вот так
Теперь снимаем обшивки и крамсаааем.
Не переборщить, надо оставить см по полтора от краёв для дальнейшего крепления сеток.
В Дайнаве в магазине заказал сетки родные, тк с другими решил не заморачиваться. Через неделю пришли в Воронеж. Где то в единственном экземпляре были 😀
Теперь надо вырезать под 3 крепления на которые крепятся накладки. Забегая вперёд скажу что эти самые крепления могут упереться в те самые кольца приставки. Именно так на одной из двух дверей у меня получилось. Все решилось сверлом и высверливанием углубления.
В итоге все встало как надо, зазоры минимальные, расстояние между колонкой и обшивкой тоже очень маленькое, но ничего не касается, не стучит и не гремит.
