Замена замков в дверях и багажнике
Замененные раньше не оригинальные замки-вкладыши в дверях и багажнике давно проржавели, потеряли свой товарный вид и вообще прошлой зимой я с ними намучался.
На авторынке были приобретены оригинальные замочки на ВАЗ классику за с 2-мя ключиками и заводской пломбой в комплекте, все промазаны смазкой, в общем внушают доверие, комплект из 3-х замков обошелся в 450 рублей :-)))
Разбор дверей процесс весьма простой, главное не пытаться усердно сковырнуть весь пластик ломая его, а просто аккуратно надавливать и выводить из пазов в нужных местах (касается ручек стеклоподъемников) :-)) Весь процесс занял чуть более чем 15 минут в расслабленном темпе под хорошую музыку =))
В итоге получаем очень даже хороший хромированный замочек, хорошо смазанный и хорошо выполняющий свою функцию:
Но история не была бы такой увлекательной и интересной если бы не было приключений с замком багажника (я их ждал.) =))
Замок крепится на двух гайках (ключ на 10), разбирается в итоге получается 2 основные составляющие:
Замок-вкладышь заменяем, надеваем на его пластиковый конец колпачек (точно канавкой к «лицевой» стороне замка) собираем в обратном порядке и радуемся жизни. Но первый раз мы собрали и у нас не закрывался багажник (не схватывал замок), разобрали перевернули и надели тот самый колпачек правильно все собрали снова и наслаждаемся прекрасной работой нового замка :-))
Надеюсь то что я сделал хоть поможет мне зимой не ловить лишних проблем из-за незакрываемости отдельных дверей, как было прошлой зимой + с новенькими хромированными замками и машина стала выглядеть повеселей, все таки на 3 ржавых пятна на машине меньше xD Ставим плюсы кому помогло и было полезно, комментируем :-))
Доработка замков Ваз классика + видео-отчет
Пришла в голову мысль заморочиться с замками дверей. Уж как то они не очень закрывались.
Просмотрев конструкцию замков я понял, что конструкция очень простая и собственно дорабатывать то в ней нечего, кроме одной пружинки. Дело в том, что многоуважаемый и любимый Автоваз решил сделать эти замки надежными, поэтому пружинка выполняет роль страховки, в случае выхода из строя пружинок на ручках дверей, или же заклинивания. При заклинивании или же выхода из строя возвращающих пружин в этих элементах, пружинка замка спасет ситуацию и замок не заклинет в открытом положении( в закрытом ввиду конструктивных особенностей заклинуть у него предельно мало шансов).
Убедившись, что с ручками у меня полный порядок и механизмы работают легко и исправно начал подгинать пружинку с целью максимально уменьшить ее усилие, чтобы при этом она выполняла свою функцию (фиксацию замка в закрытом положении). Возился я с ними прилично, при этом настроил фиксаторы замков( изначально не очень точно были настроены). Пружинка хрупкая и на водительской двери я ее сломал, пришлось покупать новый замок.
Примечание: Заднюю дверь на видео с первого раза не закрыл. Думаю после шумоизоляции будут еще лучше, так как двери будут тяжелее.
Метки: классика, доработка замков, ваз 2101, ваз 2102, ваз 2103, ваз 2104, ваз 2105, ваз 2106, ваз 2107
Комментарии 32
слабо тоже не хорошо, и брякать на кочсках могут и пассажиры хлопают на русских авто всегда
А вот эту пружинку, наверное, всё-таки не стоит ослаблять. При резких каких-то вибрациях или ударах на дороге, из-за слабой пружинки замок может на ходу открыться. Это ведь пружина главной защёлки!
Потом придётся уж точно всегда закрываться и на «кнопочку».
Главное западло — у кого туго закрываются двери и никак не удаётся настроить ответный фиксатор на стойке — это сухарик в этом фиксаторе! Он гад не хочет сдвигаться и не даёт дверке закрыться. Приходится долбить со всей дури.
Если у вас так же — просто снимите фиксатор, и просто для пробы, чтоб удостовериться что в нём проблема — выньте из него сухарь с пружинкой, и снова приладьте фиксатор. Попробуйте.
Этот сухарик нужен для того, чтоб в оставшемся зазоре фиксатора дверка не болталась в движении вверх-вниз. Конструкция конечно идиотская — очень остры клин получается. И вот не всегда этот клин сдвигается, что естественно! Но тем не менее он работает! :))) Вылечить скорее всего не получится, потому просто покупаем новый фиксатор, желательно с металлическим сухариком. Пружинку ослабляем заранее. Почитайте как я это делал.
Дверка даже на штатном замке закрывается легко!
Ещё важно — уплотнитель дверей. Его ведь тоже надо продавить при закрывании! И на это тоже требуется какое-то усилие! Оно проверяется при закрывании дверки с нажатой ручкой двери. От уплотнителя же не избавиться! Значит с каким-то усилием захлопывания придётся мириться…
Обычно сам шток сухарика гнется и сухарик перестает нормально ездить, я их выравнивал как гвозди ровняют и опять норм но не надолго.надо что то подкаленное ставить, да все руки не доходят.
Ну, в общем отсюда ноги растут )
Просто у нас был Жиг 1979 года, и мы за всю его жизнь так и не разобрались с батей, чего у нас дверки не захлопываются. Только правая передняя была лёгкая и приятная…
Ну а еперь тут я на этой Троечке не стал отступать и разобрался… Я ж уже взрослый :)))
Ты взрослый, я для тебя уже старый.четверку свою сам варил практически с 0.Будут вопросы спрашивай не стесняйся.пробег на ней у меня больше 300тыш.было все:)) Я Дальнобойщик был много раз у Вас в Одессе!
Дверные замки Ваз 2107 (разрушение мифа)
Начну с того, что эта переделка не несет за собой финансовые потери!
Недавно набрел на одну статью, в которой по мимо удаления большой пружины жесткости из замка, удаляют еще и сапожок из ракушки…решил проверить…
Замок начал дребезжать, особенно на больших кочках!
СОВЕТ: не снимайте сапожок, я вернул его обратно хорошенько смазав, но и сделал маленькую доработку…

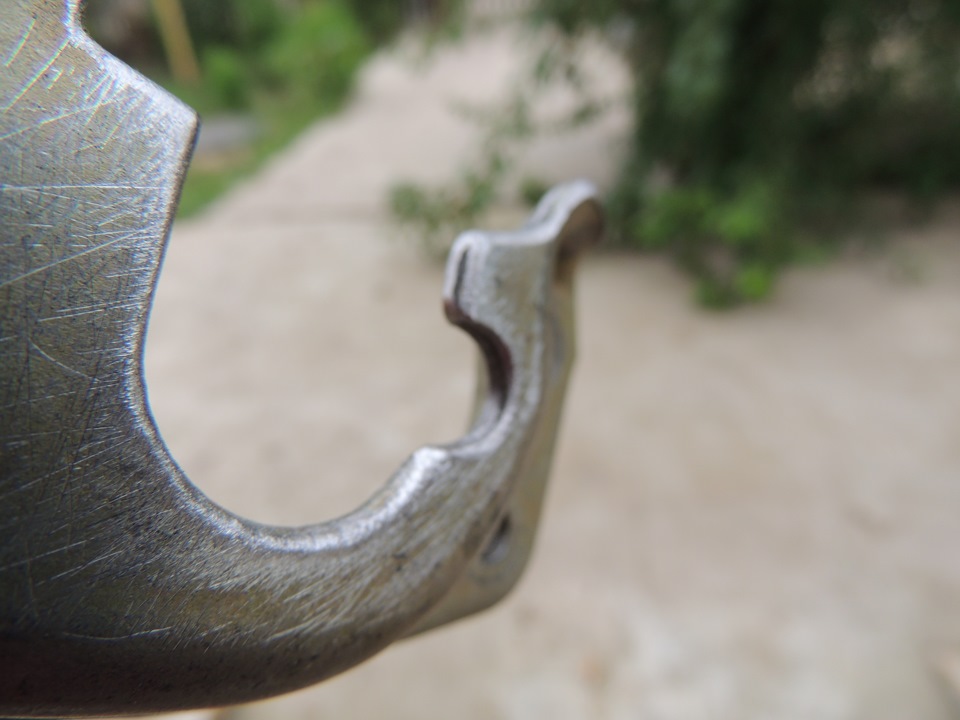

с помощью напильников округлил все прямые углы, стало немного тише…
Конечно остался звон метала, но ШВИ все исправит… Удачи!
Метки: замки дверей, сапожок, двери ваз
Комментарии 51
не снимайте сапожок, это пружина?
Ну вот на последнем фото в ракушке треугольная фигня с пружиной. Ее не трож:)
Хочется записать видео о замках и их особенностях, и показать вам… как доберусь до замков — все вам подробно постараюсь объяснить, НО это будет позже!
Я с вас валяюсь)))))Да я раньше на сайтах анегдоты читал))))) а теперь вас читаю))))) У вас интереснее и с продолжением!))) Так держать парни!))) Петросян короче отдыхает)))
По сайтам побегай сперва, почитай, что пишут, что делают…
Ты реально не далекий парнишка. В самом начале, жирным было написано, что изменение не несет в себе финансовых потерь, а покупка новых замков от ПП выходит от 1000 и выше… Читать то ты умеешь? Какой смысл предлагать покупку?
Более того, все прекрасно знают, что замки от ПП с бесшумной шоколадкой будут тише, но это замена, а не переделка!
А если на стандарте ты не доставал пружину, то оценивать качество этой идеи вообще не имеешь право, поэтому замолкни и сперва проверь, как и, что меняется…
P.s Обширность ума измеряется числом идей и сочетаний их. (Гельвеций К.)
лучший эффект на 9тых замках) а на стоке-правильно отрегулировать вычистить и смазать если нет возм от 9 ткнуть
пдц ты умник… запатентуй идею…
умник походу тут это ты) раз «сапожок» пытался вынуть
Не надо там ни чего убирать, всё на своём месте там. Сам лично снимал и осматривал замок. Не забывайте его смазывать и регулировать. Кузова ВАЗ варит криво, вот двери так плохо закрываются. Вот и всё, а замки тут не причём. Когда дверь заклинит, будете потом вспоминать что вам умные люди говорили!
это уже дело лично каждого, что убирать… по мне удаленная пружина, смазанный сапог и округленные грани ракушки — лучший эффект на стандартных замках!
работает как хорошо отрегулирован замок! Но етот СТУК полная лажа
Принцип работы и самостоятельный ремонт замка двери на ВАЗ 2107
Замок двери ВАЗ 2107 может заблокироваться или полностью выйти из строя. Если задняя дверная конструкция не закрывается, то проблему начинают искать в электронике. В случае проблем с водительской дверцой, которая открывается с помощью ключа, рекомендован ремонт личинки или полная замена запирающего механизма.
Принцип работы замка двери
Устройство замка дверей ВАЗ 2107 имеет внутренние зубцы, поворот ключа приводит их в движение. При закрытии штифты перемещаются таким образом, что попадают в пазы и прибор блокируется. Если происходит заедание или затруднение открытия/закрытия полотна, значит, штифты до конца не выполнили свой путь. При открытии происходит разъединительное смещение. Зубцы во время движения создают своеобразную кодировку, когда ключ совершает оборот. Поломка чаще всего связана с неисправностью штифтов, попадания льда в сердцевину прибора или надлома штифта.
Если водитель услышал скрип при повороте ключа или заедание, то требуется разборка устройства. В случае неполного входа ключа в замочную скважину или при повреждении механизма, показана замена личинки или всего механизма. Износ внутренних элементов – самая распространенная причина ремонта. Чтобы провести эту процедуру, требуется приобрести новую личинку или замок, подготовить набор инструментов и смазочное вещество. После разбора устройство и визуального не всегда требуется установка нового элемента. Иногда достаточно смазать штифты силиконом.
Средняя цена на ВАЗовский замок – 1000 руб., она может меняться в зависимости от места покупки.
Регулировка замка двери
Замок дверей 2107 требует регулярного ухода. Для этого водители проводят смазку и регулировку. Потребуется силиконовая смазка, шестигранник или звездочка. Регулируется замыкающий элемент в открытом положении. Инструкция:
Процедура несложная, с ней справится даже неопытный водитель.
Ремонт замка двери
Чтобы провести ремонт личинки, потребуется переборка отдельных деталей и смазка. Для выполнения необходим набор отверток, плоскогубцы и смазочные средства. Основные рекомендации по наладке внутреннего механизма:
Если фрагменты сильно износились, то придется заменить сердцевину.
Как снять замок двери
Сердцевину замыкающей конструкции можно заменить, если поломка связана с работой внутренних зубцов или пазов. Для того чтобы проверить это, извлекается наконечник из цилиндра.
Замена личинки
После того как сердцевина удалена из металлической коробки, важно убедиться, что внутри нет загрязнений и деформации. Если подобное присутствует, то замок придется заменять полностью. Вставляется новая сердцевина, а затем проводится обратная сборка:
Важно убедиться, что переключатель положения переднего спускового стекла вместе с колодкой жгута проводов подключен правильно.
Доработка основания и механизмов
Мало заменить личинку, необходимо убедиться, что сердцевина работает. Для этого следует настроить механизм до того, как будет собрана дверная конструкция. Рекомендации:
Чтобы отрегулировать новый образец, проводится зачистка или шлифовка передней части замка. Эта работа позволит починить поврежденный механизм, если была попытка взлома. Предварительно следует убедиться, что отмычка не повредила внутренности.
Конструкция бесшумных замков
Бесшумные устройства, в отличие от заводских моделей, имеют иной принцип работы. В них установлена защелка, такая же, как в иномарках. Закрытие происходит тихо, а фиксация двери не требует усилий. Комплект состоит из двух элементов: один фиксируется в дверную коробку, а второй прикручивается болтом к стойке. Когда дверь замыкается, две половинки создают единый механизм и происходит сцепление.
Надежность обеспечивается пластиковым покрытием. Именно оно позволяет работать прибору бесшумно. Состоит устройство из личинки, тяги, кнопки запирания. Замок создан таким образом, что не требуется дополнительная регулировка, чистка. Фиксация отдельных частей надежна, поэтому даже со временем они не разбалтываются.
Установка бесшумных замков на дверь
Монтаж потребует подготовки помещения, где есть розетка и тиски. Необходимые инструменты:
Помимо замка приобретается специальный фиксатор, который будет крепиться на стойку дверцы. Дополнительно покупаются защелки для замка, поскольку при снятии обшивки заводские элементы часто ломаются. Алгоритм действий:
После того как новый прибор вставлен, проводится фиксация креплений. С помощью дрели просверливается небольшое отверстие в торце дверцы для установки наладки. Она крепится длинными болтами. Иногда требуется запилка краев. После того как крепежи затянуты, проверяется работоспособность замка.
Принцип работы и самостоятельный ремонт замка двери на ВАЗ 2107
Принцип работы замка двери
Устройство замка дверей ВАЗ 2107 имеет внутренние зубцы, поворот ключа приводит их в движение. При закрытии штифты перемещаются таким образом, что попадают в пазы и прибор блокируется. Если происходит заедание или затруднение открытия/закрытия полотна, значит, штифты до конца не выполнили свой путь. При открытии происходит разъединительное смещение. Зубцы во время движения создают своеобразную кодировку, когда ключ совершает оборот. Поломка чаще всего связана с неисправностью штифтов, попадания льда в сердцевину прибора или надлома штифта.
Если водитель услышал скрип при повороте ключа или заедание, то требуется разборка устройства. В случае неполного входа ключа в замочную скважину или при повреждении механизма, показана замена личинки или всего механизма. Износ внутренних элементов – самая распространенная причина ремонта. Чтобы провести эту процедуру, требуется приобрести новую личинку или замок, подготовить набор инструментов и смазочное вещество. После разбора устройство и визуального не всегда требуется установка нового элемента. Иногда достаточно смазать штифты силиконом.
Средняя цена на ВАЗовский замок – 1000 руб., она может меняться в зависимости от места покупки.
Способ №1 с установкой шайб
Способ №2 с заменой осей
Способ №3 с применением сварки
Способ №4 ремонта шарниров без снятия дверей
Со временем двери Ваз-2107 и других классических моделей Ваз начинают плохо закрываться, да и открываются с трудом. Первое время устранить эту неполадку удается регулировкой положения корпуса фиксатора замка. Но наступает время, когда этот способ перестает работать. Причина всего этого «безобразия»- износ шарниров, на которых двери подвешиваются к кузову. В этой статье для вас подобрано несколько проверенных практикой способов ремонта, описанных подробно с фото и видео. Из инструментов и «расходников» нам будут нужны: – ударная отвертка или мощный вороток с «плюсовой» битой; – ключ «звездочка» для регулировки замка (у вас могут быть завернуты винты под другой ключ); – молоток; – небольшое зубило; – болгарка; – сварочный аппарат (желательно полуавтомат); – старые клапаны ГБЦ Ваз-2101 – 07 или новые оси шарниров; – проникающая смазка типа ВД-40; – графитовая смазка. Если что-то пойдет не так, а это часто бывает при ремонте авто, может понадобиться и что-нибудь еще. Работу лучше выполнять в гараже, где под рукой есть слесарные тиски, точило и другой нужный инвентарь.
Первое, что мы делаем- это снимаем двери. Для чего выбиваем палец ограничителя открывания дверей.
Этот штифт нужно выбить
Отсоедининяем все провода, идущие внутрь двери (если они есть).
Пробрызгиваем винты шарниров проникающей смазкой. Подождав минут 10, ослабляем все винты ударной отверткой или воротком. Постарайтесь работать аккуратно, чтобы не сорвать шлицы, ведь в этом случае придется очень долго возиться с их удалением.
Видео о том, что делать если дверь не снимается
После того, как все винты «пошли», отворачиваем сначала нижние, а потом и верхние винты до конца и снимаем дверь.
Сначала нужно ослабить все винты
Располагаем дверь на подходящей подкладке так, чтобы не повредить наружную поверхность. Дальше можно действовать несколькими способами.
В любом случае, нам нужно выбить оси шарниров, а они запрессованы в проушины шарниров, да еще и прикипели к ним.
Способ №1 с установкой шайб
Подобрав прочный бородок, резкими ударами страгиваем оси с места и уже чем-то другим выбиваем до конца. Если не получается сразу, не надо бить по оси много раз- она расклепывается.
Можно попробовать прогреть проушины промышленным феном. Не смогли выбить оси? Тогда есть способы №2 и №3.
Прочитайте, может пригодится: Стёкла переднее и заднее- замена и тонировка
Если удалось разобрать шарниры, то самый быстрый (но недолговечный) способ ремонта будет таким: подбираем подходящие по размеру медные шайбы.
Медная шайба для шарнира
Толщину корректируем, расплющивая их молотком. Устанавливаем шайбу в зазор шарнира и забиваем оси обратно, предварительно смазав графитовой смазкой.
Вот только износ осей ни куда не делся, медь металл мягкий и быстро истирается и надолго такого ремонта не протянет.
Способ №2 с заменой осей
Сверлим отверстие по центру осей сверху и снизу на глубину проушин. Диаметр осей 8,2 мм. Сверло берем сначала потоньше, примерно 3-5 мм, а затем рассверливаем до 8 мм. После этого подходящим бородком выбиваем остатки осей и разбираем шарниры.
Чтобы восстановить шарнир нам потребуются новые оси. Их можно купить в магазине запчастей, заказать токарю или изготовить из стержней б.у. клапанов нашего двигателя. Перед сборкой не забывайте смазать оси графитовой смазкой.
Изношенная ось. Виден продольный паз
Обращаем внимание вот на какую деталь- родная ось имеет продольный паз по всей своей длине. Этот паз нужен для распределения смазки по всей поверхности трения и удаления продуктов износа, грязи и ржавчины. Если поставить ось без паза, то в скором времени шарнир может «закиснуть» и начать подклинивать. Так вот, если вы взялись установить самодельную ось, то на ней с помощью ножовки по металлу или болгарки нужно выполнить такой же паз, а его края зашлифовать мелкой шкуркой.
Ось, изготовленная из клапана
Не совсем правильно, конечно, использовать в качестве оси стержень клапана. Он изготовлен из более прочного металла и оставаясь целым сам будет «съедать» металл проушины, но если для вас так проще, то ставьте, только смазывайте шарнир почаще.
Способ №3 с применением сварки
Болгаркой прорезаем паз вдоль шарнира, как на фото.
Прорезаем продольный паз
Небольшим зубилом раздвигаем края резов и выбиваем изношенные оси.
Зубилом расширяем прорез
Готовим новые оси способом, указанным выше. Поджимаем с помощью тисков шарнир и завариваем паз сваркой.
Шарнир с осью сжимаем в тисках
Смазываем ось графитовой смазкой и собираем.
Завариваем проушины сваркой. Графитовая смазка частично выгорит, но графит останется в зоне трения. После остывания нужно дополнительно смазать шарниры проникающей смазкой.
Завариваем проушины и зачищаем швы
В качестве сварки лучше использовать полуавтомат. Но можно заварить шарнир и с помощью инвертора, если вы имеете опыт сварочных работ.
Прочитайте, может пригодится: Подготовка к зиме Ваз-2107- кузов
Регулируем замки дверей и наслаждаемся четкой работой дверей.
Способ №4 ремонта шарниров без снятия дверей
Некоторые сервисмены в условиях вечного дефицита времени применяли еще один, очень радикальный способ ремонта. В петле шарнире сверлят два отверстия диаметром около 10 мм глубиной до оси. Затем полученные отверстия заваривают полуавтоматом так, чтобы среднюю часть шарнира намертво соединить с осью.
Сверлим в шарнире два отверстия
Завариваем отверстия полуавтоматической сваркой
Люфт, возникший из-за износа средней части оси полностью устраняется, а поворачивается она после такого ремонта внутри верхних и нижних проушин.
После того, как шарнир остынет его нужно смазать какой либо жидкой смазкой и закрасить следы сварки. Такого ремонта хватает на достаточно долгое время, но вот повторно отремонтировать шарнир уже не получиться. Хотя, к этому времени машина уже старая и «жить» ей остается не долго.
Регулировка замков
После того, как мы устранили люфт шарниров, скорее всего потребуется снова отрегулировать замки дверей. Перед регулировкой замки и фиксаторы нужно очистить от грязи и смазать (можно ВД-шкой).
Ослабляем винты корпуса фиксатора
Ослабляем винты крепления корпуса фиксатора так, чтобы он мог перемещаться, но не болтался свободно. Закрываем дверь и, удерживая ручку в верхнем положении, надавливаем на дверь, чтобы фиксатор занял нужное положение. Аккуратно, продолжая удерживать ручку, открываем двери. Затягиваем винты крепления корпуса фиксатора и проверяем работу замка. При необходимости корректируем регулировку. Вот теперь все вопросы по ремонту шарниров можно считать закрытыми. Если какой то информации не хватает, задавайте вопросы в комментариях.
Регулировка замка двери
Замок дверей 2107 требует регулярного ухода. Для этого водители проводят смазку и регулировку. Потребуется силиконовая смазка, шестигранник или звездочка. Регулируется замыкающий элемент в открытом положении. Инструкция:
Особенности штатной электропроводки
Сначала надо уточнить, что именно требуется подключать, если установка будет выполняться без автозапуска:
Как видите, число элементов здесь выбрано по минимуму. Но даже использование такого, то есть минимального набора точек позволит быстро подключить турботаймер. Просто, в авто семейства 2107 реле поддержки зажигания установлено штатно. И этим нужно пользоваться.
Посмотрите на схему, и поймете, о чем идет речь:
Элементы штатной проводки авто
Вообще на рисунке показаны все важные элементы:
Делайте Т-образные отводы и подключайте любую сигналку. Кстати, питание ламп (второе фото) подключается через предохранители. Что верно для любых автомобилей, а не только для ВАЗ-2107.
Ремонт замка двери
Чтобы провести ремонт личинки, потребуется переборка отдельных деталей и смазка. Для выполнения необходим набор отверток, плоскогубцы и смазочные средства. Основные рекомендации по наладке внутреннего механизма:
Если фрагменты сильно износились, то придется заменить сердцевину.
Как снять замок двери
Сердцевину замыкающей конструкции можно заменить, если поломка связана с работой внутренних зубцов или пазов. Для того чтобы проверить это, извлекается наконечник из цилиндра.
Монтаж и подключение дополнительных элементов
В конструкции многих автомобилей отсутствуют датчики капота, багажника и люка бензобака. Можно приобрести концевые выключатели, подключить их в параллель и соединить с контрольным входом. Вот так, например, проводят установку кнопки капота:
Нужно учитывать одну тонкость – положению «открыто» должно соответствовать замкнутое состояние. Монтаж проводится в последовательности:
Теперь добавим в автомобиль контроль перемещения, то есть сигналка будет «знать», движется ли машина в действительности.
Подключаемся к датчику скорости
Пусть речь идет о «Семерке» с инжекторным двигателем. Тогда датчик скорости установлен и подключен с завода. Найти контакт этого датчика будет легко:
Схема подключения ЭБУ
Как видите, нужно сделать отвод, соединяемый с одной клеммой ЭБУ (1/59). Здесь говорится о блоке управления, то есть о штатном контроллере двигателя.
Далеко не каждая сигнализация наделена отдельным входом, подключаемым к датчику скорости. Но если подключение все-таки выполняется, позаботьтесь о хорошем контакте с «массой». Под «торпедо» есть две медных шпильки, соединенных с корпусом. Одна из них размещена возле ЭБУ, и лучше подключаться к ней (см. рис.).
Точка подключения к массе
Казалось бы, датчик скорости – довольно простое дополнительное устройство. И если этот элемент отсутствует, его можно купить и установить самим:
Корпус датчика должен закрывать отверстие в кожухе КПП. Все выглядит просто, и можно провести монтаж своими руками, только герметичность узла после этого нарушится. В общем, лучше не рисковать.
Тонкости контроля работы двигателя
Если автозапуск не используется, считывать данные с двигателя сигналка не должна. В ином случае нужно реализовать контроль, позволяющий отключать стартер в нужный момент времени. Сам контроль обычно ведется так:
Третий вариант является предпочтительным. К клемме тахометра шнур подключают не напрямую, а через конденсатор и резистор:
Выходы генератора и таходатчика
Прямое подключение используют при контроле «по генератору».
Замена личинки
После того как сердцевина удалена из металлической коробки, важно убедиться, что внутри нет загрязнений и деформации. Если подобное присутствует, то замок придется заменять полностью. Вставляется новая сердцевина, а затем проводится обратная сборка:
Важно убедиться, что переключатель положения переднего спускового стекла вместе с колодкой жгута проводов подключен правильно.
Доработка основания и механизмов
Мало заменить личинку, необходимо убедиться, что сердцевина работает. Для этого следует настроить механизм до того, как будет собрана дверная конструкция. Рекомендации:
Конструкция бесшумных замков
Бесшумные устройства, в отличие от заводских моделей, имеют иной принцип работы. В них установлена защелка, такая же, как в иномарках. Закрытие происходит тихо, а фиксация двери не требует усилий. Комплект состоит из двух элементов: один фиксируется в дверную коробку, а второй прикручивается болтом к стойке. Когда дверь замыкается, две половинки создают единый механизм и происходит сцепление.
Надежность обеспечивается пластиковым покрытием. Именно оно позволяет работать прибору бесшумно. Состоит устройство из личинки, тяги, кнопки запирания. Замок создан таким образом, что не требуется дополнительная регулировка, чистка. Фиксация отдельных частей надежна, поэтому даже со временем они не разбалтываются.
Проблема с цепью концевиков 2107
Устанавливаю охранную систему на 2107.
Подключил провод «вход дверей (-)» к цепи концевиков дверей.
Возникла следующая проблема: сигнализация всегда считает, что дверь открыта.
1) проверил восприимчивость блока сигнализации: при прямом подключении «вход дверей (-)» к массе, брелок показывает открытую дверь, если провод в воздухе — закрытую. Здесь всё правильно, неисправность блока отметаем.
2) закрыл все двери, пытаюсь мультиметром прозвонить сопротивление между цепью концевиков и «массой» — не звонится, опять же, всё правильно. 3) открыл одну дверь, делаю то же самое — звонится, снова всё правильно.
Поковырялся ещё пол часа, выяснилось, что при закрытых дверях цепь концевиков звонится мультиметром в режиме диода. Ес-но первым делом решил вытащить светодиод из плафона в потолке салона — результат тот же.
Теперь ломаю голову, почему такое происходит.
Из того, что не проверил — плафон в багажнике (он вроде как тоже на цепь концевиков запитан по схеме), но владелец говорит, что там точно нет диода.
Я знаю, что можно конечно перелопатить всю цепь концевиков, но сами понимаете, работы там не на один час.
Может у вас есть какие-то предположения по решению этого вопроса?
До этого подобных проблем на ВАЗах не встречал, на ино — тем более.
Установка бесшумных замков на дверь
Монтаж потребует подготовки помещения, где есть розетка и тиски. Необходимые инструменты:
Помимо замка приобретается специальный фиксатор, который будет крепиться на стойку дверцы. Дополнительно покупаются защелки для замка, поскольку при снятии обшивки заводские элементы часто ломаются. Алгоритм действий:
После того как новый прибор вставлен, проводится фиксация креплений. С помощью дрели просверливается небольшое отверстие в торце дверцы для установки наладки. Она крепится длинными болтами. Иногда требуется запилка краев. После того как крепежи затянуты, проверяется работоспособность замка.
Как использовать замок зажигания
Любую сигнализацию, наделенную автозапуском, обычно снабжают 5-ю силовыми выводами:
Базовая схема подключения
Шнур 3 здесь является контрольным, его подключают к стартерной клемме. А на синем проводе, то есть на клемме 15/2 напряжение может пропадать при работе стартера, а может оставаться на ней все время. При настройке выбирают один вариант.
Для автомобилей ВАЗ 2101-2107 характерны свои особенности. Обмотку дополнительного реле, показанного на схеме, нельзя соединять со шнуром зажигания, идущим к штатному реле. На добавочную нагрузку линия просто не рассчитана!
Посмотрим, как выглядит замок зажигания в реальности:
Клеммник штатного замка
Если действительно нужен автозапуск, стартерный шнур (красный) придется разрезать. Перечислим, как выглядят соответствия между шнурами замка и сигналки. Кабель сигнализации будет указан слева:
