опель вектра с проводка задней двери
проводка задней двери. текстовая инструкция)))
так уж вышло, что перестал закрываться ЦЗ задней левой двери.
при осмотреьвыяснил, что не работает также стеклоподъемник и не горит подсветка кнопочек на двери.
причина известная всем опелеводам с астрами и вектрами — проводка от салона в дверь рассыпалась в труху.
ремонт вышел в 2 этапа: как не надо и как надо.
1. как не надо
расковырял фишку. отрезал поломанные провода. вытащил родные пины и нарастил провода пайкой.
ошибка в том, что при пайке пины стали хреново заходить в фишку а также не давали зайти в ответную часть.
вторая ошибка в том, что разбирал фишку я отверткой, а надо было иголкой. в итоге она совсем пришла в негодность.
2. как надо
купил кусок салонной косы с целой фишкой (если вы еще не сломали свою, то вам не надо)
отрезал фишку т.к. провода там так-же сломаны но еще не до конца.
заказал в китае новые пины под обжим. ссылки будут ниже. у меня в городе таких пинов не нашел.
купил обжимку для пинов.
купил гильзы для обжима с изоляцией.
взял из донорской косы провода нужных цветов (за 20 одинаковых проводков из двери вас возненавидит любой автоэлектрик).
обжал пины на проводках и собрал фишку.
облил провода силиконовой смазкой чтобы легче шевелись в резиновой гофре.
собрал с гофрой.
снял переднее сиденье и нижнюю обвязку внутреннюю.
поставил все на место и откинул аккум.
соединил косу с новым куском обжимными гильзами с изоляцией и убрал все в каналы проводки.
проверил.
собрал салон.
Проводка задней двери и коротнувший динамик.
Т.к. с 1999 года прошло почти 17 лет, то проводка в автомобиле начинает сыпаться.
Двери.
При открывании дверей, подсветка то горит, то не горит.
Звук. При включении магнитолы, при попытке увеличить громкость, вдруг пропадает былая чистота и начинаются хрипы и провалы в звуке.
Причина — банально треснула сперва изоляция проводки в дверях, затем сама проводка, а затем, и переломились некоторые проводки. В адовом случае — зелень покрыла наши разъемы дверной проводки, в ужасно адовом случае — ПИНы начали ломаться сами по себе. Ибо сгнили.
Ладно, два года назад начал моргать свет в двери. Разобрал штекер, перекрутил проводки, зачистил, вестимо, кембрик, всё такое.
Через год начал снова свет моргать. И появились провалы в звуке при поднятии бегунка выше половины. Забил.
4 месяца назад заметил, что при постановке на охраны не штатнйо сигналкой — утром трудно завести машину. Проверил все цепи, утечек не обнаружил, но нештатную сигналку стал использовать очень редко.
Месяц назад пропал звук из динамика задней правой двери. При поднятии уровня звука — гадость из динамика, лаяние, хрипение и проседание. Но если перевести регулятором с задних на передние — звук чист и максимален.
Вчера туда залез, ибо уже надоело слушать только из передних.
Полчаса перепаивал, осматривал, перевязывал и облизывал. Всё, всё на месте, обрывов нет, всё звонится, все ПИНы ещё живы.
Ставлю на место — нет звука. Твою мать. Замеры делаю с разъемов динамиков — нет сигнала. Полез к магнитоле.

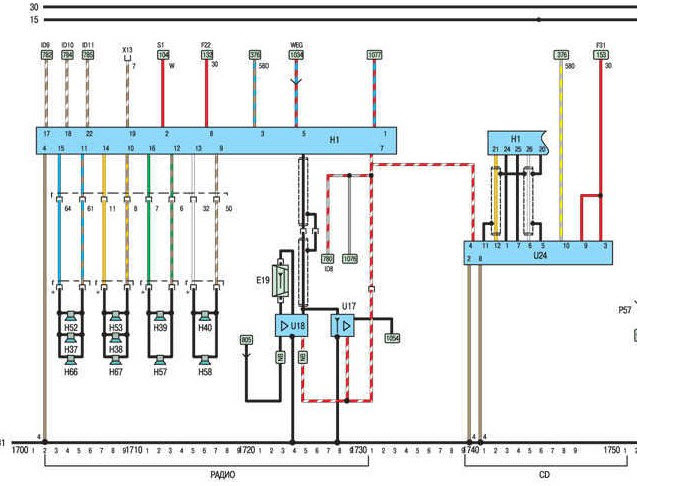

Расковырял полпанели, выдрал магнитолу, проверяю — на всех выходях сигнал есть. Чёрт, нет схемы с собой, ноут сдох вместе с ЕПС, Эльзой, опкомами, ВАСями и ТИСами и всем подобным. Но помнится, что не должно быть от ГУ до динамика никаких точек, кроме стоечной. Но стоечную что проверять — она девственно чиста… Тем не менее, лезу к разъему со стороны салона, снимаю порога накладку (зачем?), достаю белый и коричнево\белый — иглой колю — есть сигнал. В разъем динамика — нет сигнала.
Сижу, хренею — снова снимать проводку, снвоа проверять? Но ведь всё звонилось. Опускаю взгляд — мать… не подключил штекер двери к разъему.
Ладно, соединяю — есть сигнал. Ура. вешаю динамик — нет сигнала. Нет, чтобы башкой дурной прозвонить и динамик. Но за 10 лет у меня ни один динамик из строя не выходил. И.
И я разбираю ручку второй двери, чтобы воткнуть туда динамик пищалку с правой.
Ура, пищалка работает. Основной динамик с правой двери — нет. При его подключении падает звук, начинается лай. С.ка. Звоню его — КЗ. КЗ! А я битый час кружусь, выискивая поломку там, где её нет. А надо было просто сунуть в него тестер.
Итог: приноровился неудобный и непонятный с первого раза, разъем в стойке снимать и ставить за три (!) минуты. Раньше мог только за 15.
Ищу задний динамик двери. И проводку от задней двери в любом состоянии. Мне нужны оттуда ПИНы. Две штуки.
На все развлекушечки потратил почти 5 часов. Правда, пока развлекался во дворе с динамиками, помог закатить соседке в подъезд коляску, соседу — стиральную машину, а третьего соседа помогал медикам поднимать в скорую помощь, увозили с инфарктом… Короче, социально активничал по полной.
И таки да: свет моргать перестал при открытии двери
Vectra Club Russia
Эл.проводка задней двери
Эл.проводка задней двери
Сообщение oleghix » 24 июл 2012 19:44
Сообщение Daemon » 24 июл 2012 20:06
вытаскивай проводку,не удивляйся что провода все переломаны
пакупаешь провода нужного сечения,вооружаешся паяльнеком и вуаля-у тебя новая проводка.
Сообщение oleghix » 24 июл 2012 20:34
Сообщение Sv1N_TuSs » 24 июл 2012 20:36
Сообщение Daemon » 24 июл 2012 20:39
Re: Эл.проводка задней двери
Сообщение Altmaster » 24 июл 2012 20:45
Сообщение DIMAS » 24 июл 2012 20:47
oleghix
Сообщение DIMAS » 24 июл 2012 20:48
Altmaster
Разъем в средней стойке, провода ломаются в резиновой гофре между стойкой и самой дверью
Сообщение oleghix » 24 июл 2012 21:00
Сообщение Fedorka » 24 июл 2012 21:06
Сообщение oleghix » 24 июл 2012 21:27
Re: Эл.проводка задней двери
Сообщение AirEngineering » 24 июл 2012 22:07
Сообщение oleghix » 24 июл 2012 22:32
Сообщение Global » 25 июл 2012 09:04
oleghix
Сообщение Andrei81 » 25 июл 2012 09:35
Сообщение DIMAS » 25 июл 2012 10:26
Re: Эл.проводка задней двери
Сообщение AirEngineering » 25 июл 2012 11:37
Сообщение Andrei81 » 25 июл 2012 12:17
Сообщение Global » 25 июл 2012 15:25
Сообщение oleghix » 25 июл 2012 18:10
Сообщение vamp355 » 26 июл 2012 19:42
Покажу и мою левую дверь. Я просто по одной вынимал клемму надавив канцелярской скрепкой, и продевал термоусадочную трубку
Re: Эл.проводка задней двери
Сообщение vectra_c » 25 дек 2013 20:52
Лечим проводку в дверях
Такой мини пост решил написать по наболевшим мелочам.
С момента покупки авто не закрывалась с ЦЗ задняя правая дверь. Когда-то лазил по сайтам — решил, что проблема в микриках и как то подзабил. А тут еще и подсветка номера погасла, а потом и концевик на багажник не подавал признаков жизни. Финалом стало, когда светлячок в двери погас).

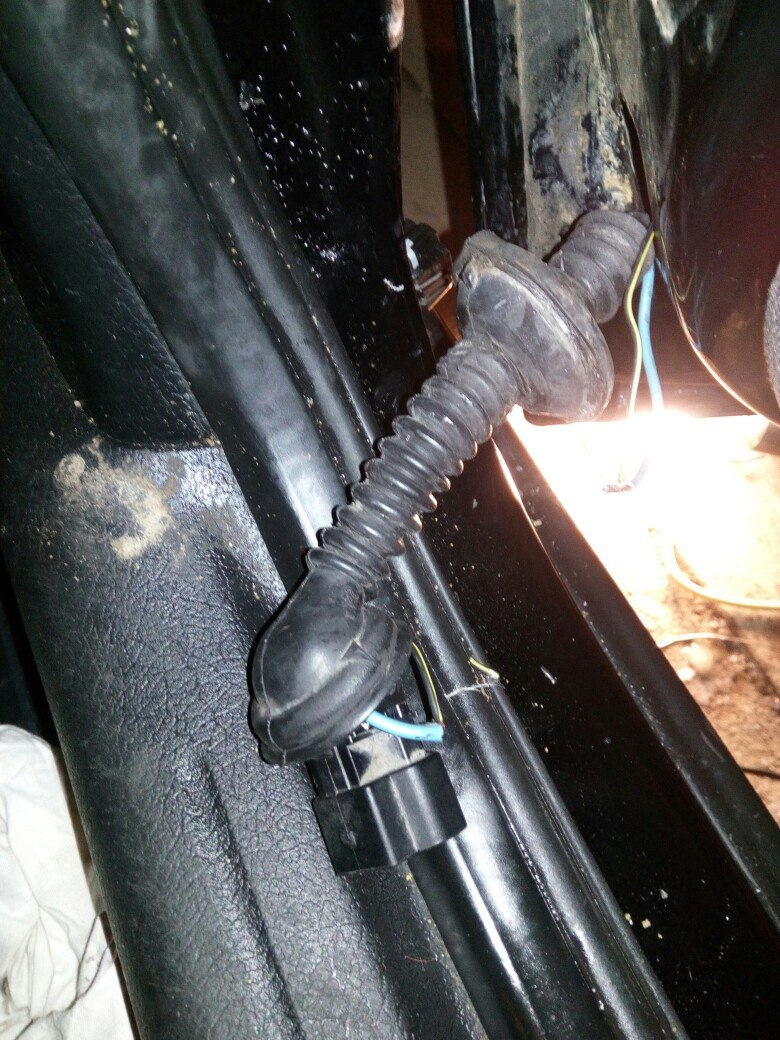

Ну в общем полез я в недра. Начал с двери, вскрыл гофрочку между стойкой и дверью, там все просто, на стойке она на защелках, в двери просто резинка. Сначала там ничего криминального не заметил.
Потом начал тянуть за каждый из проводов и сходу обнаружил пару обрывов поглубже в гофре.

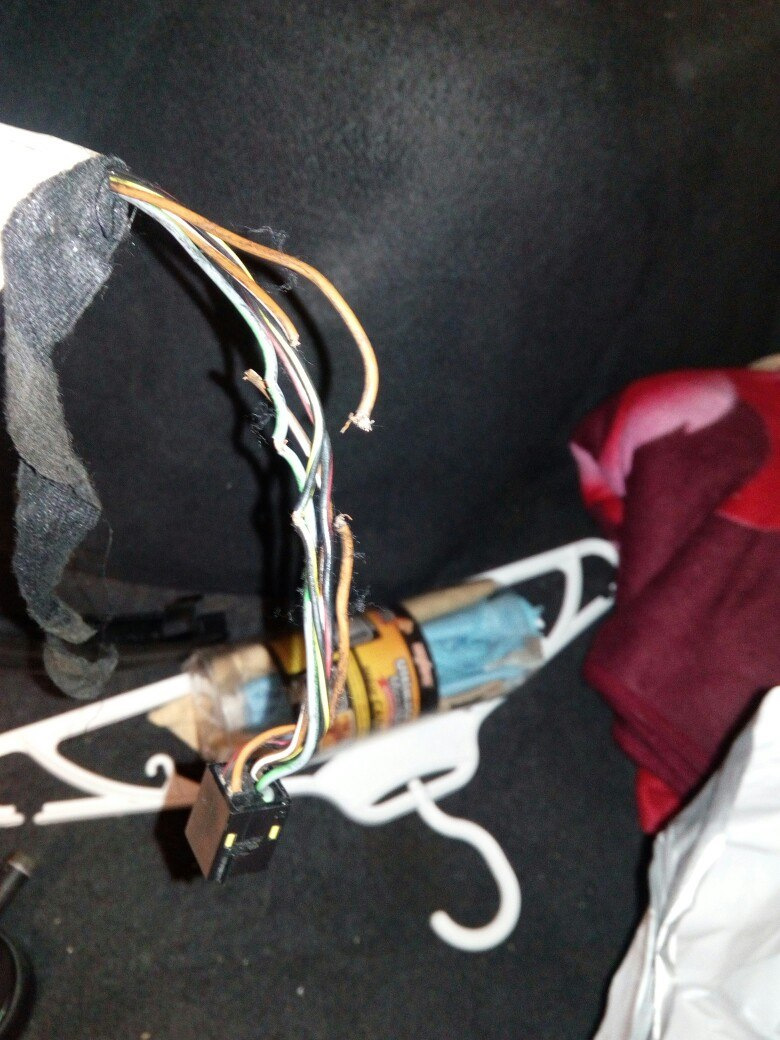

Изоляция в удручающем состоянии, всего было оборвано 4 провода и на 2 потрескалась изоляция.Приступим к устранению. Нам конечно понадобится вытянуть поврежденный провода из гофры и на их место запустить новые, гофра тонкая, будет непросто.

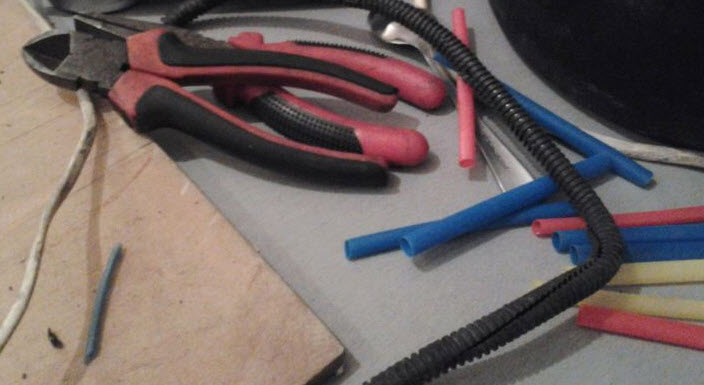

Как только провода затянули, можно паяться. Тут конечно есть выбор, можно вытащить пины из разъема и обжать новые, можно припаяться к хвостику, сделав вставку ремонтную). Я пошел по пути наименьшего сопротивления, впаял просто вставку. Обязательно используйте термоусадку, место постоянно дергается, трется, поэтому если найдете, еще и антитрекинговую. Я сверху еще и изоленточкой замотал. Да, не очень симпатично, зато не переломает. А ну и места пайки по возможности растягивайте по длине гофре, дабы избежать «шишки» посредине).
Далее я отправился в багажник.
Там посложнее было. Долго искал обрыв, разобрал багажник, там все нормас, да и логичнее было бы искать обрыв где то на изломе, но и там вроде все хорошо. Но…

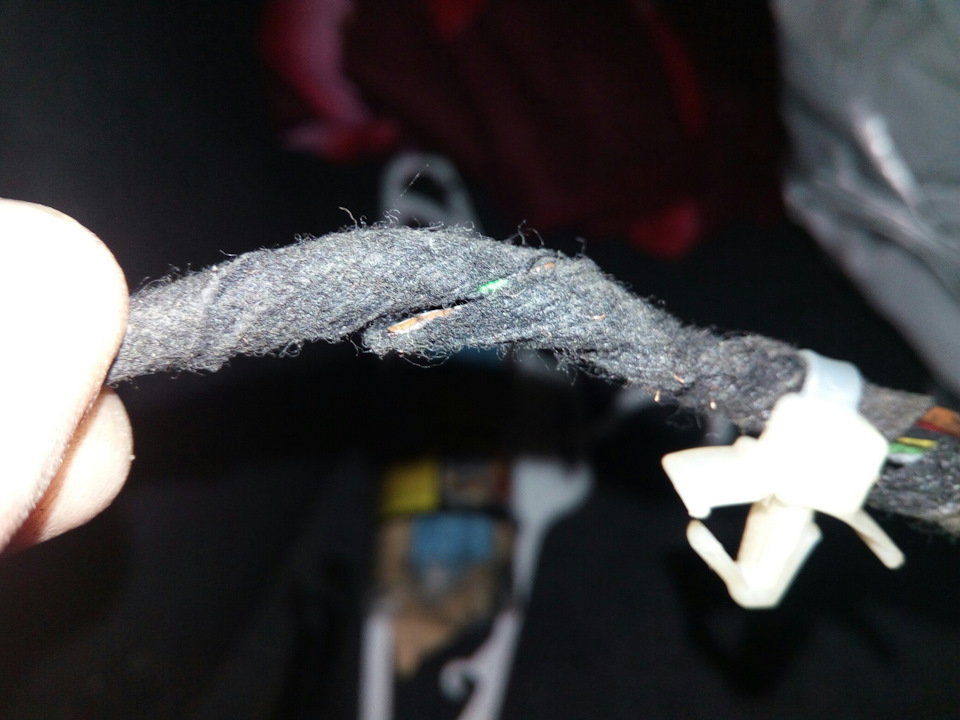

Под задней полкой прятался.
Ну опять — паяем, термоусадка, изолента. Тут я правда тряпочную использовал. В салоне она как-то поприличнее смотрится.
Все в итоге заработало. И дверь закрывается, и светляк очнулся, и даже подсветка номера и концевик.

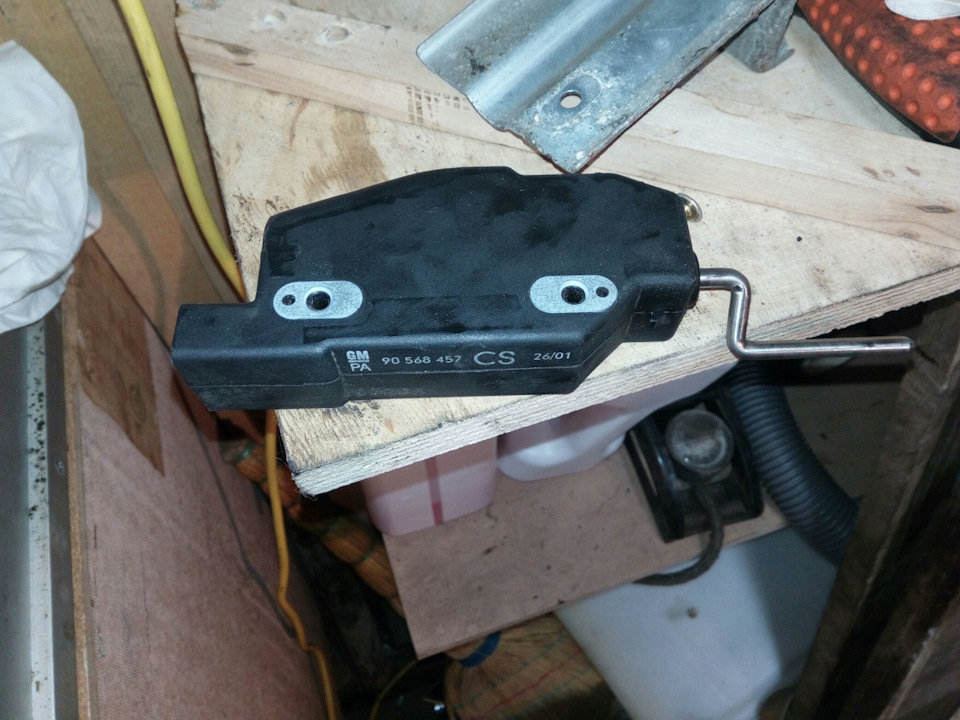

Ну а чтобы день уж совсем не зря прошел, поменял активатор замка бензобака на купленный мною у Кирилла пару лет назад и лежавший на полке в ожидании своего часа.
Ну вот и все, не самая серьезный ремонт, но достаточно результативный) Спасибо за внимание.
ремонт проводки дверей
в общем у меня окончательно погасла подсветка в одной двери и перестал работать один замок на двери, причем, замок с права, а подсветка и акустика с лева. Если честно даже разбирал дверь но все там было в ажуре, хотя думал косяк там. И вчера спросил у более опытных)) товарищей у Antivirus и у земляка valeriy2001 где рыть и куда смотреть и о чудо. все на глазах сразу(((
немцы конечно молодцы, сделали и доступ удобный и разъем впиндюрили чтоб было лучше но сцука зажать лишние 4 сантиметра проводов это мондец! почти все в натяг
это вот самая больная дверь которая правая, на левой задней был переломан проводок цз-черно-синий, а тут был плюс и на акустику, остальные порепана оплетка, и как не коротнуло и я не сгорел хз. Пришлось конечно потрахатся и порепаную изоляцию доизолировать по максимуму по каждому проводочку. перебитый споял как мог во дворе, к тестю поеду наращу провода и запаяю по уму.
Так что господа если ваш цз и двери зажили своей жизнью перво наперво обратите свой взор туда.

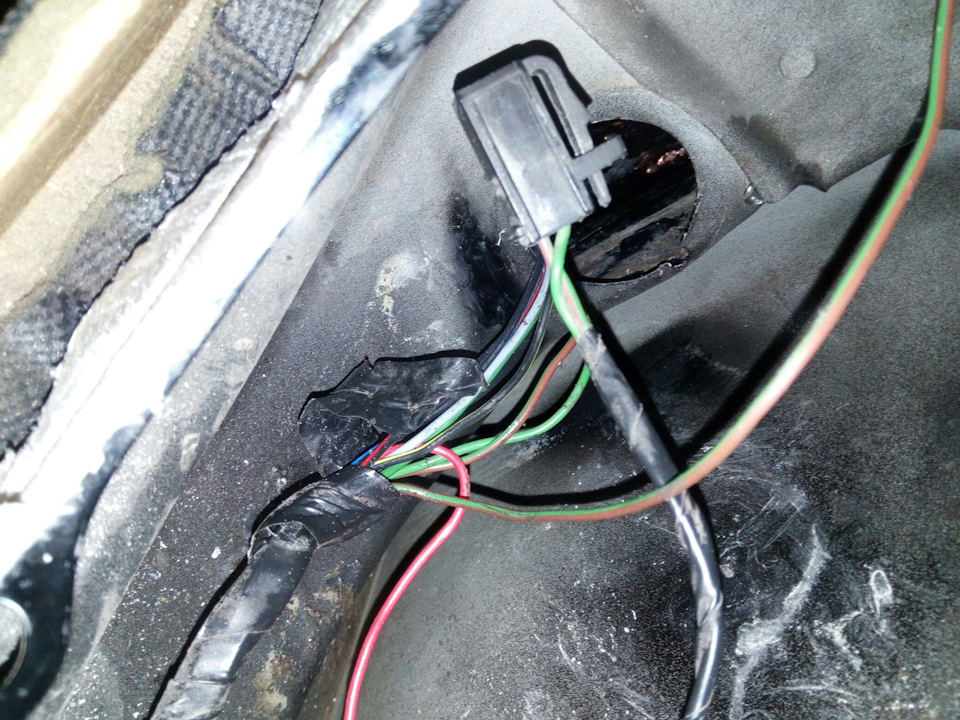

как бы сложного в разборе нет ничего, только придется пооткрывать двери), поддеваем у стойки пластмаску отверткой потом резинку уплотнительную проталкиваем в дверь и из стойки аккуратно достаем штекер, разъединяем и отщелкиваем резинку и вуаля, видим перебитые провода. С учетом того что все уже отсоединено, варим тянем режем паяем по желанию. Места там мало, чтоб работа ладилась не забываем материться))), проверенно помогает! Только тихо чтоб дети не узнали новых слов)))
