Построение ограждений в Revit

Все ограждения по своей структуре состоят из направляющих, балясин, заполняющего элемента и поручня. Сегодня в статье мы рассмотрим принцип построения ограждений в Autodesk Revit, а также настройки их свойств.

Построение ограждения №1

Для построения ограждения, на панели команд необходимо выбрать Архитектура – Ограждение – Эскиз траектории.

Откроется режим эскизного редактирования, в котором можно выбрать один из нескольких способов построения, в нашем случае воспользуемся инструментом Линия. Построим произвольный эскиз и выйдем из режима редактирования, кликнув по зеленой галочке.

Свойства типа

Как можно заметить, исходное ограждение не обладает направляющими и заполняющими элементами, в случае необходимости все недостающие элементы можно с легкостью настроить. Для этого выделим ограждающую конструкцию, перейдем в диалог Свойства – Изменение типа. Чтобы перейти в режим редактирования свойств направляющих в графе Конструкция направляющих нажимаем Изменить.

В появившемся окне мы имеем возможность изменять параметры направляющих. Здесь можно задать имя, высоту расположения, смещение относительно основной плоскости ограждения, профиль направляющей и материал. Для наглядности создадим 2 направляющие со случайными параметрами.

Надо заметить, что те элементы ограждений, которые находятся в выпадающих списках – это загружаемые семейтсва, то есть создать их можно самостоятельно. Посмотреть наличие всех составляющих ограждений в проекте можно в Диспетчере проекта – Семейства – Ограждения.

Как мы видим, ограждение изменило свой внешний вид – появились две направляющие. Далее перейдем к аналогичной настройке свойств балясин. Снова выделяем ограждение и на палитре свойств нажимаем Изменить тип – Размещение балясин – Изменить.

В редакторе балясин есть два раздела с одинаковыми параметрами: Заполнение ограждения и Стойки. Принципиальное отличие этих разделов в том, что стойки – это балясины, расположенные только в начале, конце и углах ограждения, а все остальные балясины относятся к заполнению.

Рассмотрим значение каждого из столбцов:

Вернемся в Свойства типа ограждения, переместив ползунок ниже, к разделам Верхний поручень и Перила. Здесь можно задать верхний поручень, его высоту, дополнительные перилла слева или справа от основного поручня, соответственно выбрав их профиль из загружаемых семейств.

Построение ограждения №2

Теперь рассмотрим еще один вариант построения ограждения, перейдя на вкладку Архитектура – Ограждение – Разместить на лестнице/пандусе.

На вкладке Изменить | Создать место ограждения на основе выбираем Косоур / тетива и щелкаем по созданной лестнице.

Таким образом, ограждение на лестнице формируется автоматически, с учетом наклона лестницы и горизонтальной площадки. При необходимости, есть возможность выбрать новую основу для ограждения. Для этого выделим ограждение и на вкладке Изменить | Ограждение выберем команду Выбрать новую основу, кликнув, к примеру, по перекрытию.

Как результат: выделенное ограждение располагается на новой опоре.

Несмотря на то, что ограждения формируются автоматически при построении лестниц и пандусов, мы можем в принудительном порядке задавать свои параметры и проектировать уникальные ограждения, в чем и убедились в данной статье.

Источник

Каталог комплектации Revit

Каталог комплектации включает в себя следующие категории семейств:

· Воронки внутреннего водостока;

· Ограждения для кровли;

Каталог разработан в 2017- 2021 версиях Autodesk Revit. Файл имеет расширение *.rvt.

При открытии файла, пользователя встречает «ТН-Стартовое окно», в котором имеются ссылки на чертежные виды (рис. 1).

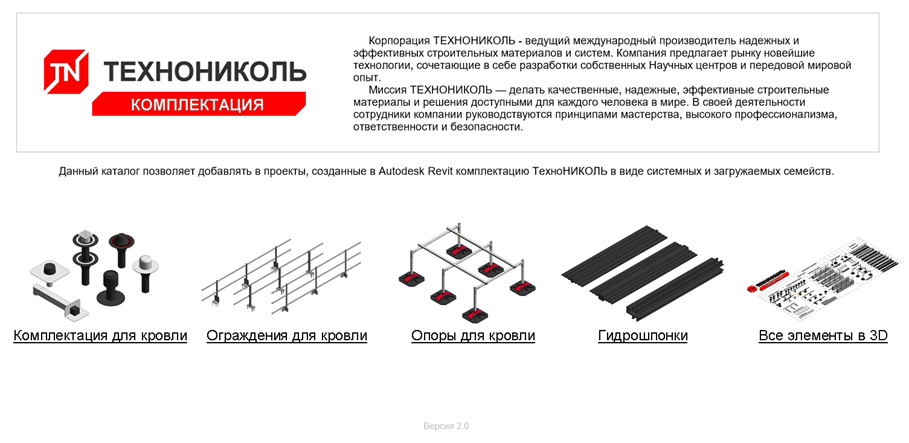

Рис. 1. Стартовое окно каталога

Через стартовое окно можно сразу попасть в выбранный раздел (чертежный вид). Структура видов разделена по категориям семейств, как показано на рис. 2.

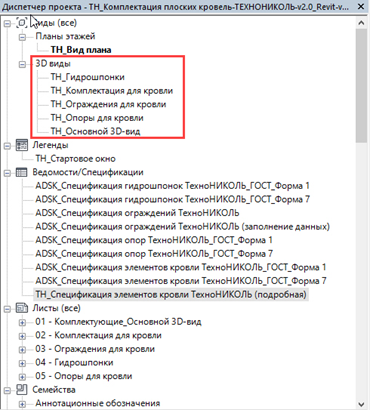

Рис. 2. Организация диспетчера проекта

Модели комплектации и ведомости размещены на листах «Комплектующие_Основной 3D-вид», «Комплектация для кровли», «Ограждения для кровли», «Гидрошпонки», «Опоры для кровли», как показано на рис. 3.

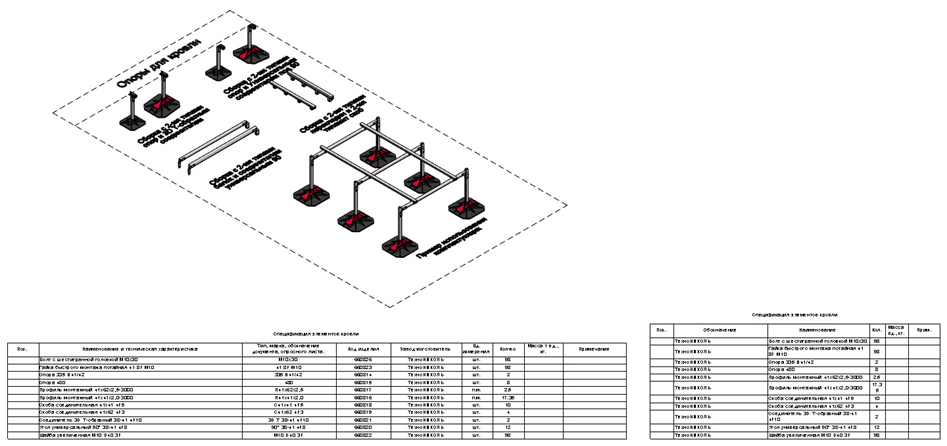

Рис. 3. Пример размещенных моделей опор

Для удобства выбора элементов, модели комплектации разделены на 5 категорий (по типу применения, рис. 4):

1. Комплектующие для полимерных кровель;

2. Комплектующие для битумно- полимерных кровель;

3. Ограждения для кровель;

4. Опоры для кровель;

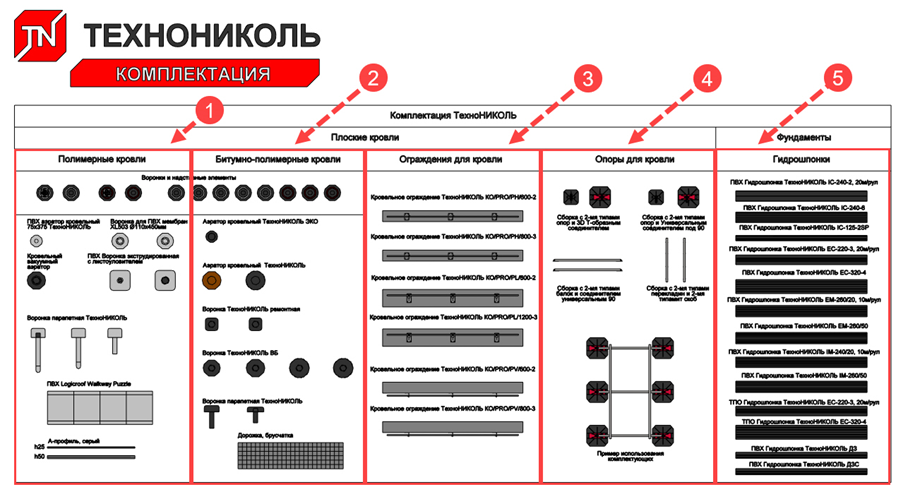

Рис. 4. Категории в каталоге

Для подсчета количества элементов комплектации разработаны спецификации:

· ADSK_Спецификация гидрошпонок ТехноНИКОЛЬ_ГОСТ_Форма 1;

· ADSK_Спецификация гидрошпонок ТехноНИКОЛЬ_ГОСТ_Форма 7;

· ADSK_Спецификация ограждений ТехноНИКОЛЬ;

· ADSK_Спецификация ограждений ТехноНИКОЛЬ (заполнение данных);

· ADSK_Спецификация опор ТехноНИКОЛЬ_ГОСТ_Форма 1;

· ADSK_Спецификация опор ТехноНИКОЛЬ_ГОСТ_Форма 7;

· ADSK_Спецификация элементов кровли ТехноНИКОЛЬ_ГОСТ_Форма 1;

· ADSK_Спецификация элементов кровли ТехноНИКОЛЬ_ГОСТ_Форма 7;

· ТН_Спецификация элементов кровли ТехноНИКОЛЬ (подробная).

Большинство элементов имеет ряд параметров видимости и отключения, которые реализованы в виде «галочек» или выпадающих списков. Так, к примеру, в воронке парапетной имеется возможность отключать/включать листоуловитель, а также включать/отключать переход. Длина отвода также ограничена в вводе и имеет диапазоны, которые прописаны через всплывающие подсказки (рис. 5).

Рис. 5. Параметры семейства воронки

Семейства комплектации соответствуют BIM Стандарту 2.0 и содержат заполненные параметры необходимые для работы в шаблонах Autodesk Revit (рис. 6).

Рис. 6. Параметры ADSK

Опоры для кровли выполнены сборками, которые внутри себя содержат загружаемые семейства (общие). В спецификацию попадают именно комплектующие сборок, сами сборки – не попадают. Сборки можно разделить на 3 категории в каталоге:

1. Сборки опор, с типоразмерами по основания и выпадающими списками типов соединителей (рис. 7).

2. Сборки балок, также с типоразмерами, которые делятся по типу профиля в основании и выпадающими списками, которые предоставляют возможность выбора соединителя с каждой из сторон (рис. 8).

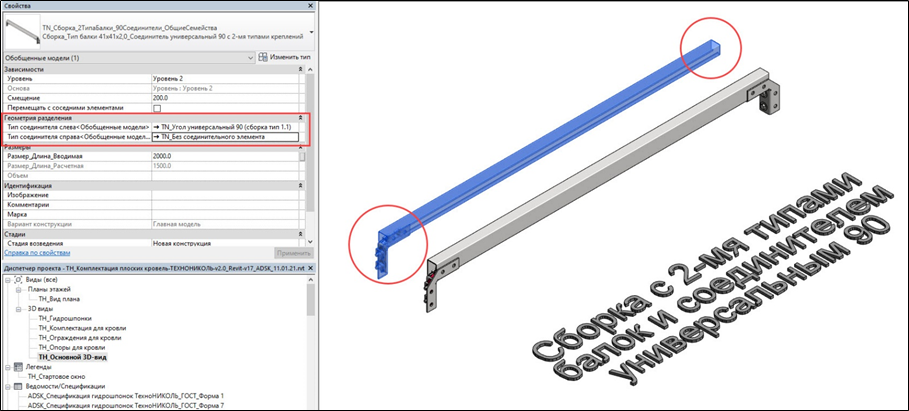

Рис. 8. Сборки балок

3. Сборка перекладин, с 2-ми типоразмерами по профилю перекладины и выпадающими списками для выбора каждого из соединителей, а также возможности настройки от 1-4 соединителей и выбора определенного типа скобы по галочке (рис. 9).

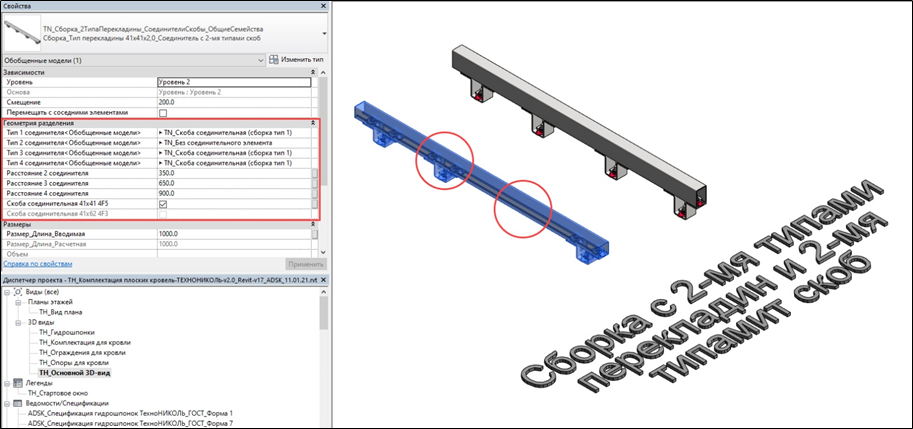

Рис. 9. Сборки перекладин

Из разработанных сборок пользователь формирует необходимую конструкцию, комплектующие которой подетально считаются в дальнейшем в ведомости (рис. 10).

Источник

Практикум по Autodesk Revit. Работа с ограждениями

Эта статья продолжает серию публикаций, посвященных методике работы в Autodesk Revit Building. Мы рассмотрим возможности программы в части моделирования ограждений и расскажем о приемах работы с инструментом «Ограждения». Этот инструмент появился относительно недавно, но уже сегодня, создавая ограждение в Autodesk Revit Building 9.1, вы можете проработать параметры до мельчайших подробностей, получив уникальный объект, соответствующий всем вашим пожеланиям и требованиям. Подобным инструментом — по крайней мере в том виде, как он реализован в Autodesk Revit, — не располагает пока ни одна другая архитектурно-строительная САПР.

Терминология

Прежде чем приступить к изучению нового инструмента, перечислим части, из которых состоит любая ограждающая структура Autodesk Revit. Это направляющие, стойки и заполняющие элементы (рис. 1).

Рис. 1. Состав ограждения

Каждая часть представляет собой стандартное семейство Revit, а значит может иметь любую структуру и геометрию. Например, заполняющие элементы, показанные на рис. 1, представляют собой плоскую панель и вертикальную стойку. Эти элементы проектируются на основе разных шаблонов. Такая особенность позволяет правильно построить ограждение не только в горизонтальной, но и на наклонной плоскости (рис. 2).

Рис. 2. Наклонная лестница

Итак, начнем…

Присмотритесь к ограждениям лестниц, набережных, улиц, мостов — и вы заметите, насколько разнообразны их формы, орнаменты, материалы. Разброс вариантов огромен: от простых решений, ограждающих лестницы в подъездах наших домов, до литых чугунных заборов с изысканным орнаментом. Проектирование таких объектов, тем более параметризованных (то есть динамически изменяющихся), было и остается одной из актуальных задач, для решения которой проектировщики располагают теперь весьма впечатляющим набором возможностей.

Например, построим в программе Autodesk Revit Building 9.1 ограждение набережной Москвы-реки (рис. 3). Состоит оно из двух направляющих (верхней и нижней) и повторяющихся элементов: гранитных стоек, чугунных заполняющих балясин и растиражированных балясин-панелей. В Autodesk Revit Building 9.1 все эти элементы являются семействами, построенными на основе различных шаблонов и подгружаемыми в проект для дальнейшего создания ограждающей конструкции.

Рис. 3. Ограда на набережной Москвы-реки

Autodesk Revit Building автоматически размещает направляющие, балясины и стойки на ограждении, основываясь на заданной конфигурации, «зашитой» в программу. В его шаблонах по умолчанию загружена простая конфигурация с одним семейством балясин, которую можно модифицировать. Мы смоделируем на базе стандартного шаблона (рис. 4) более сложную конфигурацию.

Рис. 4. Стандартная конфигурация ограждения Autodesk Revit Building

Программа позволяет размещать ограждения на различных строительных конструкциях (перекрытиях, лестницах, пандусах) и на различных уровнях. Наше ограждение мы разместим на уровне чистого пола.

Семейства вхождения

Как уже было сказано, прежде чем создавать ограждение, требуется создать и подгрузить семейства, из которых оно состоит. Это определит форму направляющих, балясин и всего ограждения в целом. Библиотека семейств Autodesk Revit Building содержит стандартный ряд профилей и балясин, но для нашей ограды они не подходят, и мы построим свои (рис. 5).

Рис. 5. Семейства для построения копии ограды на набережной Москвы-реки: 1 — стойка ограждения, 2 — заполняющая стойка, 3 — балясина-панель, 4 — профиль верхней направляющей, 5 — профиль нижней направляющей

Семейства создаются при помощи различных формообразующих (объемных и полостных) и стандартных функций Autodesk Revit — Выдавливание, Переход, Вращение, Сдвиг, что позволяет получать заполняющие элементы практически любой формы.

Поскольку большая часть пользователей работает все же в англоязычных версиях, то и создавать параметризованные семейства будем на основе зарубежных шаблонов.

Внимание! Если у вас установлена русская версия AutodeskRevit Building 9.1, то подгружаемые семейства предпочтительнее создавать на основе соответствующих локализованных шаблонов.

Проектирование

Создадим эскиз ограждения в среде построения эскизов Autodesk Revit Building. Программа автоматически разместит стандартный вид ограждения на уровне чистого пола. Выделив ограждающую конструкцию, перейдем в диалог свойств.

В диалоге Свойства типа ограждения (рис. 6) вы найдете две кнопки Изменить (Edit), которые позволяют более точно проработать параметры направляющих и навесных элементов.

Рис. 6. Диалог Свойства типа ограждения

Рис. 7. Диалог структуры направляющих

Прежде всего отредактируем структуру направляющих, нажав кнопку Изменить в диалоге Параметры типа (рис. 7).

В появившемся окне зададим количество направляющих (копируя исходную) и для каждой направляющей определим профиль (в нашем случае для верхней — Профиль верхней направляющей, для нижней — Профиль нижней направляющей), высоту, смещение и материал. Реальное ограждение набережной Москвы-реки имеет две направляющих — верхнюю и нижнюю, но при разработке других проектов вы сможете задавать и большее их количество.

Настроив и отредактировав направляющие ограждения, переходим к его заполнению.

Свойства балясин и стоек настраиваются в диалоговом окне Редактирование размещения балясин.

В колонке Семейство балясин определяем геометрию стоек, выбирая необходимое нам семейство из выпадающего списка ранее подгруженных. Задаем базу стойки и ее верх. Кроме того, задаются числовые характеристики расположения: смещение стойки сверху и снизу, промежуток и смещение стойки влево/вправо (рис. 8).

Рис. 8. Диалог редактирования стоек

Рис. 9. Редактирование заполнения

В окне Заполнение ограждения указываем количество заполняющих стоек и балясин-панелей, а также их последовательность. Здесь же задаются форма, база, верх, смещение снизу и сверху, расстояние до предыдущей и смещение вправо/влево (рис. 9).

Выполнив все перечисленное и нажав кнопку ОК, мы получаем необходимое нам ограждение.

Итоги

Надо сказать, что пример ограждения набережной Москвы-реки является не самым простым, но очень наглядным — он позволяет продемонстрировать всю мощь и универсальность инструмента Ограждение. Возможность построения ограждений произвольной формы и орнамента действительно уникальна. А принцип, на котором она основана, позволяет использовать созданное нами ограждение многократно, заимствуя его из проекта в проект.

В заключение — один совет, подсказанный собственным опытом: при построении модели сделайте основной упор на анализе проектируемой ограждающей конструкции: определите и задайте ее основу, создайте в семействах вхождения элементы, составляющие ограждение, и точно укажите размеры, отвечающие за расположение этих элементов.

Источник

Каталог систем Revit

Представленный файл каталога содержит строительные системы ТехноНИКОЛЬ крыш, полов, фундаментов, фасадов и технической изоляции в виде семейств, соответствующих категорий. Каталог систем включается в себя следующие категории семейств:

Каталог разработан в 2017-2021 версиях Autodesk Revit. Файл имеет расширение *.rvt.
При открытии файла, пользователя встречает «ТН_Стартовое окно», в котором имеются ссылки на виды с продукцией, которые разбиты по разделам (рис. 1).

Через стартовое окно можно сразу попасть в выбранный раздел. Структура видов разделена по категориям семейств, как показано на рис. 2.

Материалы можно посмотреть в «диспетчере материалов», как показано на рис. 3, либо загрузить в проект отдельную библиотеку материалов ТехноНИКОЛЬ.

Все наименования материалов имеют префикс «TN», для группировки в списке материалов проекта, в котором будут размещены. Далее следует шифр категории (класса) материала:

Информация по шифру категории представлена в каталоге, на листе «04_Правила именования материалов/ семейств» (рис. 4).

В материалах занесены и заполнены все необходимые значения параметров (рис. 5-7):

Так же заполнены параметры в материалах ADSK, для дальнейшего подсчета материалов в спецификациях (рис. 8).

Все системы наделены соответствующими параметрами. В них назначены необходимые материалы (рис. 9-10). Материалы пользователь может заменять на подходящие/аналоги из библиотеки материалов.

Системы технической теплоизоляции воздуховодов/трубопроводов содержат все необходимые параметры ADSK, а также дополнительные параметры (рис. 11).

3D вид, по умолчанию, содержит упорядоченные образцы семейств по соответствующим категориям с объемными подписями названий систем (рис. 12).

Виды с системами выполнены при помощи разрезов, на которых в ряд представлены «карточки» систем. На карточках расположена информация о названии системы, ее краткое описание, разрез модели с маркировкой каждого слоя, их описание и список альтернативных материалов (рис. 13).

Для подсчета количества систем/материалов разработаны спецификации (подсчет на основе параметров ADSK и системных – ТН):

Ведомости размещены на листах по группам, как показано на рис. 14-16.

Ведомости для подсчета материалов и систем, разработаны по форме 7 ГОСТ (рис. 15).

Для изоляции трубопроводов и воздуховодов (рис. 16) разработаны отдельные ведомости на основе заполненных параметров ADSK по форме 1 ГОСТ (рис. 17).

В каталоге помимо спецификаций по ГОСТ разработаны ведомости, отображающие все необходимые описательные характеристики материалов, системы (рис. 18).

Примечания:

Источник

Revit Railing And Fence Families

Small things usually make the whole picture more memorable. In this case, railing and fence families would definitely contribute a lot to your design project.

Railings are usually positioned on high platforms or stairs in order to prevent people from falling down. As a rule of thumb, designers and engineers usually use railings at elevations of more than 500mm. It is also a great opportunity for you to experiment with the interior design using various railings that Revit has on offer!

Fences serve a different purpose. They are way taller and enclose the whole territory. Its primary function is to protect the inhabitants living inside from penetration.

In this section you can find various types of railings ranging from Revit cable railing family to Revit baluster family. As for fences, you get to enjoy the great variety of objects visualized for your private use.

In order to experience our product better, please scroll down this page and appreciate the scope of our expertise in this sphere. The cherry on top, you get to enjoy these things free of charge, just click the download button! You can also send us your queries via our contact page – we will be sure to help!
