Полностью разбираем дверь Volvo C30 (в картинках).
Необходимость разбирать дверь была обусловлена хрустом стеклоподъемника водительской стороны, а также установкой нижней пластиковой крышки стойки зеркала (ее можно поставить только сняв зеркало — а его можно снять только сняв обшивку двери).
Как снять обшивку наглядно можно посмотреть в инструкции.
От себя добавлю только — что ручка сидит довольно плотно в защелках — и нужно аккуратно но сильно поддевать чем-нибудь плоским, чтобы не повредить обшивку. Так же как и сама обшивка сидит на клипсах очень жестко — тянуть нужно смелее. У меня ни одна клипса не сломалась в процессе, хотя снимать-одевать пришлось два раза, по глупости. Для меня было открытием — что треугольная часть, где воздуховод на стекло и высокочастотный динамик — неразъемно связан с остальной обшивкой — и снимается вместе с ней одновременно.
Когда сняли обшивку и отсоединили разъемы и тросик открытия двери — видим такую картину:
На этом алюминиевом щитке, закрепленном 10 болтами с обратной стороны держится механизм стеклоподъемника, поэтому чтобы его снять нужно освободить стекло. Для этого есть два круглых лючка, закрытые пластиковыми крышками — открываем крышки и подключив снова снятую ранее ручку с блоком управления стеклоподъемниками — немного опускаем стекло (примерно до уровня как на картинке):

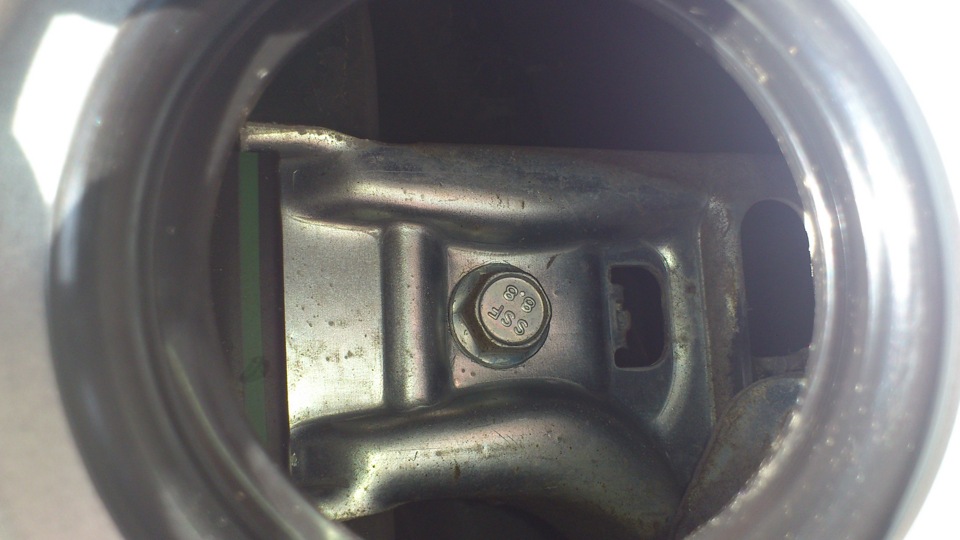

Опускаем до тех пор, пока в лючках не увидим большие болты, удерживающие само стекло:

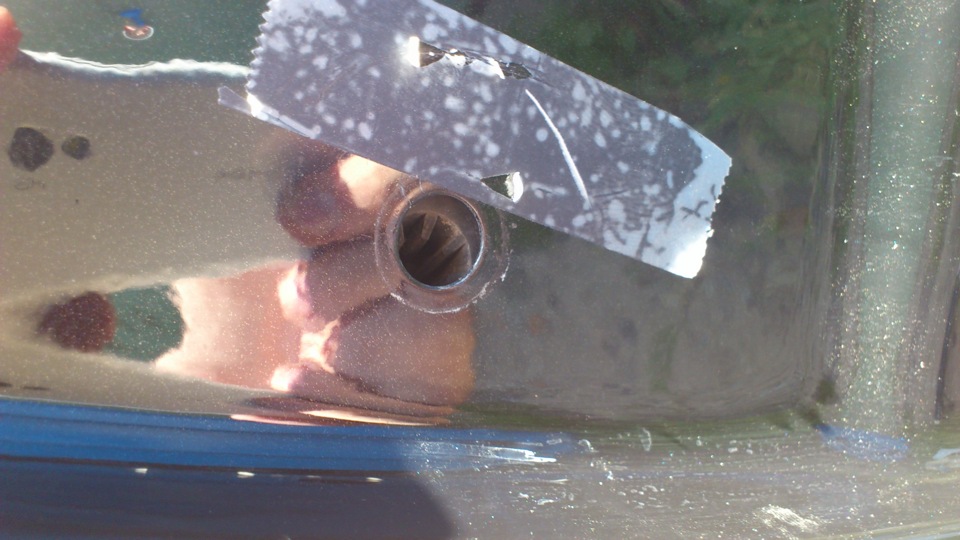

Несколько оборотов достаточно чтобы стекло освободилось. Чтобы совсем освободить его от механизма — немного поднимаем его вверх руками и закрепляем — мне помог скотч:
Теперь можно снять моторчик с блоком управления подъемником — он крепится на трех саморезах. Последнее что еще будет удерживать наш алюминиевый щиток — пластиковые части механизма замка и ручки — чтобы они снялись — нужно выдавить пластиковые втулочки, обведенные зеленым — их три штуки (главное потом найти их во внутренностях двери — я смог найти только две).
Ну а теперь можно смело откручивать 10 болтов по периметру — и легко снимать этот щиток.
Если есть необходимость снять ручку с замком — ничего сложного в этом нет — однако нужно подготовить обязательно отвертку под «звездочку». Именно отвертку — насадки из набора не подойдут, т.к. ручка крепится болтом, спрятанным глубоко в двери на глубине около 10 см. чтобы добраться до него нужно снять заглушку на торце двери:
Болт не длинный — когда он выкручен — элемент ручки — тот где личинка замка — должен поддаться и его можно вынуть:

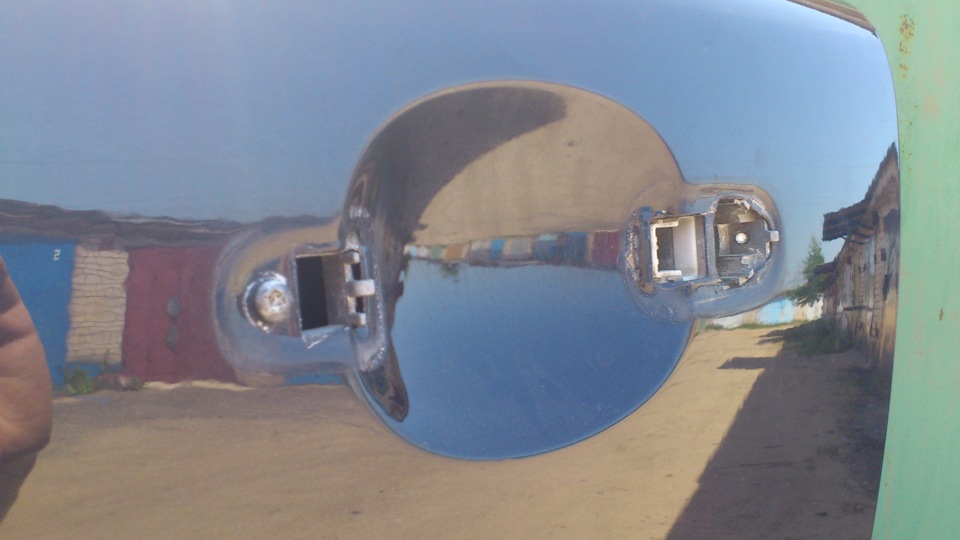

Затем ручку просто тянем на себя и она свободно вынимается. Под ней еще один саморез.
Еще необходимо выкрутить четыре самореза на торце двери, которые крепят замок — и весь механизм оказывается свободен — можно его вынимать.
