Д4 переезжает в Д3 (Часть 1. Дверные карты)
Надоели родные дверные карты, хоть состояние у них очень хорошее. Нашел в сети белые дверные карты с интерьерной подсветкой в полном комплекте (ручки, декор, хром накладки, блоки дверей). Карты были в хорошем состоянии, но очень грязные.
Мыл их, всем известным способом, хозяйственным мылом и щеткой.
Перед установкой сделал шумоизоляцию
И сменил подсветку с белой на зелено-белую (ручки дверей зеленые, карманы — теплый белый, в тон подсветки салона и ног). Сразу же избавился от болезни подсветки Д4, перелом проводки. Фото, к сожалению, не сделал, суть в следующем. Провода переламываются, т.к. очень плотно входят плафон, поэтому необходимо расширить отверстие входа и проблема решена.
Для установки не стал заморачиваться с тросиками замков и купил новые от Д4
Пока были разобраны двери, заменил щетки в моторчиках замков. Фото опять не сделал(

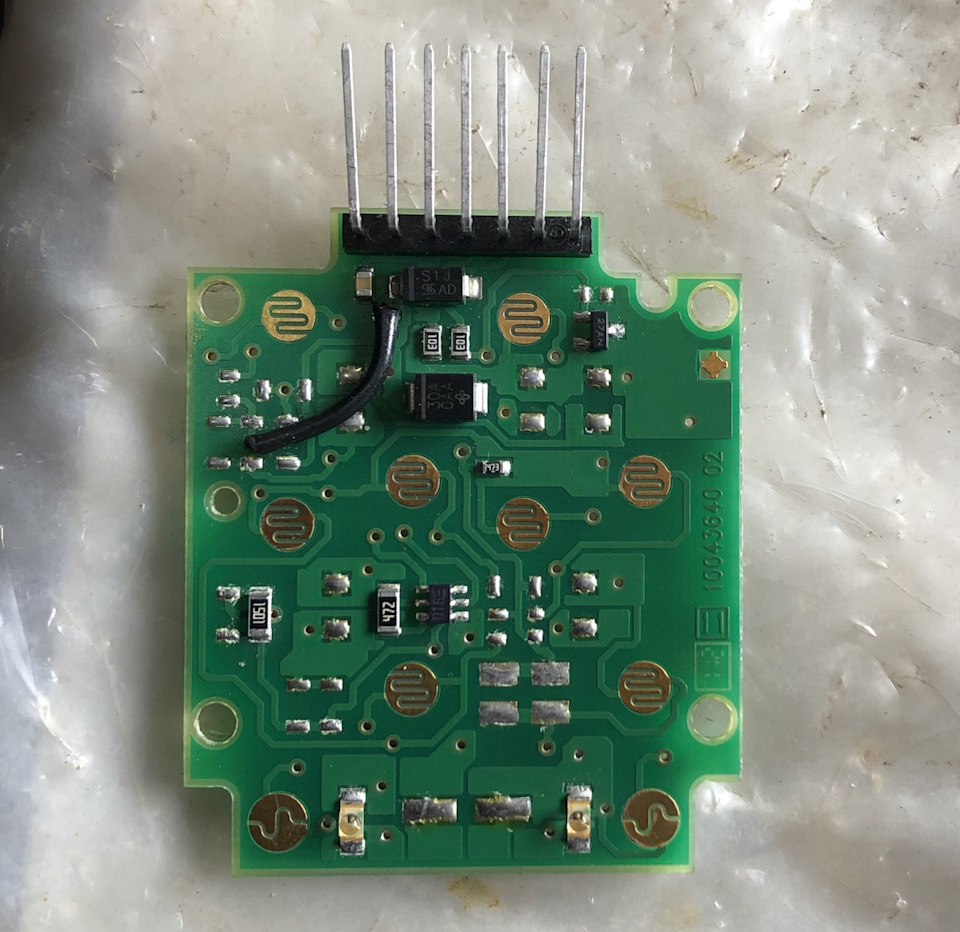

Для подсветки кнопки блокировки дверей пришлось немного переделать плату
Из недоделанного осталось:
— Кнопки закрытия дверей, надо протягивать два проводка, а для этого необходимо снять дверь.
— Блок стеклоподъемников водительской двери и управление зеркалами (в процессе, жду детали с Китая).
Снятие и разборка дверной карты Дискавери Спорт
Коллеги попросили написать как снять дверную карту.
Это достаточно простой процесс, на отдельный пост не тянет.
Решил дополнить описанием как РАЗОБРАТЬ карту двери.
Прикупил по случаю комплект дверных карт от Дискавери Спорт с разборки. Машина — из Англии, с правым рулем. Почему есть смысл покупать карты именно от праворукого автомобиля? Потому что они дешевле. На Авито передние карты от Европейского DS — по 6,000 руб, а от Английского — по 3,500. Дело в том, что многие продавцы не умеют переставлять кнопки стеклоподъемников, справа налево и наоборот.
Дверные карты, как и многие другие запчасти, покупал в компании Аврора Партс. Толковые вменяемые люди. Работают и по выходным. И даже в карантин делают доставку запчастей до клиента. aurora-parts.ru/land-rover/
Знаю и бывал на многих разборках Москвы по Ленд Роверу. Аврора — одна из лучших, с самым широким ассортиментом.
Правая передняя карта выглядит вот так.
Сперва снимаем блестящую накладку. Начинаем с нижней части. Вставляем лопатку либо с торца, либо сверху вниз, как показано на стрелке 1
Далее, переходим к верхней части, по стрелке 2 и после по стрелке 3
Для понимания, где находятся пластиковые защелки, на фото обратной стороны карты защелки показаны красными стрелками.
После снятия накладки необходимо открутить 2 винта, крепящих ручку с корпусу двери, синие стрелки.
Винты TORX 30
Если вы снимаете дверную карту для того чтобы снять боковое зеркало, будьте бдительны. 3 винта, удерживающие зеркало, по внешнему виду похожи на винты крепления ручки. Все винты — TORX 30. Это может ввести в заблуждение.
Вставляем ковырялку в нижний угол, в щель между картой и корпусом двери. (по синей стрелке, потом по периметру карты). Аккуратно и не спеша тянем карту на себя, помогая ковырялкой — оранжевая лопатка из китайского набора «Оторви все» очень поможет.
Не забываем открутить саморез в верхнем торце карты (зеленая стрелка)
Когда карта сошла со всех пистонов и в нижней части есть щель, начинаем тянуть на себя верхнюю часть карты. Именно на себя, начиная с угла обозначенного красной стрелкой.
НЕ пытайтесь тянуть карту вверх — это ошибка. Тянем строго на себя.
Будьте готовы, что карта в любой момент сойдет с фиксаторов и упадет вам на ноги.
Точнее — не упадет, а повиснет на проводах. Провода так себе, так что рекомендую держать карту на весу.
В идеале, если снимаете в первый раз, лучше с помощником. Один держит карту, другой отсоединяет провода (разное количество разъемов, зависит от комплектации). Важно отсоединить трос, ведущий к внутренней ручке открывания двери.
Теперь вы умеете снимать дверную карту.
Снятую карту лучше препарировать на рабочем столе. Если в этом есть необходимость, конечно.
Это передняя правая карта, которая прошла апгрейд в 2 этапа.
Первый этап — весной 2017 карту полностью разобрали и обшили. Средняя часть — оранжевая «алькантара» (как выяснилось позже — это Фортуна) и эко кожа в нижней части.
Второй этап — летом 2019 Видеосистемы установили акустический гриль под более мощный НЧ динамик, вживили СЧ динамик диаметром 100 мм от Ягуар XJ. Переделали шумоизоляцию всех дверей. Разобрали карту и устранили косяки горе-перешивальщиков 2017. Карты были собраны чуть криво, винтом. Из-за этого отщелкивались крайние пистоны. Видеосистемы пересобрали карты корректно.
Кстати, компания, которая шила салон 3 года назад, более не существует. Нет, не из-за коронавируса, все живы. Просто разорились.
Вид карты с внутренней стороны. Согласитесь — ЗАГЛЯДЕНЬЕ.
Почему отдаю предпочтение компании Видеосистемы? Сами посмотрите на результат.
Вот их блог www.drive2.ru/o/VideoSystems/blog/
Вот для сравнения как выглядит с внутренней стороны стандартная карта. Серые матики — вот и вся шумоизоляция. С 2017 года серые матики заменили на белые. Лучше не стало.
На фото стандартной карты хорошо заметно, что дырочки под динамик не совпадают с осью динамка. Странная пластиковая полукруглая шторка должна подправить явные косяки разработчиков и улучшить звук. Но не исправляет, и не улучшает.
На фото ниже стрелками показаны саморезы, на которыми закреплена верхняя часть карты.
Всего в карте порядка 50 саморезов, разных длин и диаметров, их не видно под слоем шумоизоляции.
Возвращаемся к разборке дверной карты. На фото — левая передняя карта от английской машины. Обращает на себя кнопка стеклоподъемника и кнопка блокировки двери. В европейских машинах на этой карте — блок управления четырьмя стеклоподъемниками и кнопка блокировки/разблокировки дверей.
В дверных картах Дискавери Спорт места под кнопки стеклоподъемников — одинаковые на всех машинах, вне зависимости от рынка сбыта. Кнопку и блок кнопок легко можно переставить.
Нажимать надо в задней части корпуса кнопки (блока кнопок), по красной стрелке.
Синей стрелкой обозначил корпус подсветки центральной линии дверной карты. Подсветка, которая мало кого радует, особенно первых лет выпуска DS. Не нравится мне эта подсветка.
Есть мысль полностью переделать подсветку салона авто, но об этом в другой раз.
Для понимания куда нажимать, ниже фото задней и передней части корпуса кнопки стеклоподъемника.
Теперь вы умеете менять местами кнопки стеклоподъемников на дверных картах.
На английских картах кнопки блокировки/разблокировки дверей тоже установлены наоборот.
Фиксаторы кнопки залиты расплавленным пластиком. Предполагаю, чтобы не было люфтов. Сделано хорошо.
Тонкой отверткой выковыриваем белый пластик, поддеваем 4 фиксатора, вынимаем кнопку вниз.
Если вам надо поменять кронштейн, в котором крепится кнопка, это тоже можно сделать.
Одновременно надо нажать 3 язычка, два в передней части и один в задней. Кронштейн снимается вверх.
Просто поменять кнопки местами — не получится. Точнее получится, но сосед по гаражу будет улыбаться. Кнопки для левого и правого руля — разные. Индикатор блокировки находится с внешней стороны, замочек расположен по ходу движения автомобиля.
Есть мысль установить английскую кнопку на правую переднюю дверь. Чтобы не только водитель, но и пассажир мог не только блокировать, но и разблокировать двери. Так, в частности, сделано на Эвок.
С этим надо еще разбираться, так как простая установка английской кнопки вместо правой европейской ни к чему не привели. Функционал кнопка не изменила: справа можно заблокировать двери, а нажатие на разблокировку — не работает. Была мысль что проводка — универсальная, но нет. Значит надо тянуть один провод на контроллер кузова, это за бардачком.
Кстати, на электрической схеме Дискавери Спорт обозначены кнопки блокировки дверей и на дверных картах заднего ряда. Коллеги, у кого то есть кнопки блокировки в задних дверях? Как на передних, но на задних?
Поэтому, если вам придется менять дверную карту на новую, английскую, рекомендую снимать кнопки с вашей машины и ставить в новую карту. Английские можно отдать детям.
Итог — кнопки менять тоже научились.
Иногда может понадобится поменять местами ручки или пластиковую обойму под ручку.
Разбирается в следующем порядке.
Сначала откручиваем 7 саморезов TORX 20, красные стрелки. Далее последовательно отгибаем пластиковые защелки, синие стрелки. Потом тонкой отверткой разъединяем две клипсы, зеленые стрелки.
Отдельно ручка открывания двери
Для удобства хранения (или перевозки) две детали можно соединить и защелкнуть фиксаторы.
Среди знакомых владельцев Дискавери Спорт не утихают споры о причине неприятного и характерного дребезга при разговоре по телефону «свободные руки». Причина проста, на фото видно насколько неряшливо зафиксирована металлическая сеточка на пластиковом кронштейне.
Вот, собственно и все.
Подведем итоги сегодняшнего дня.
Дверные карты Дискавери Спорт можно полностью разобрать (распаять) для перетяжки.
В целом, исполнение достойное. Карта состоит из 4 частей. Рама, верхняя часть, средняя часть (там где ручка) накладка дверного кармана. Такая многодетальная конструкция позволяет перетянуть карты как угодно, как душа пожелает и как хватит фантазии. И это ценно при проектировании салона под индивидуальные пожелания заказчика. Пистоны — крепкие, позволяют снимать и ставить карты без повреждения. Сама карта крепкая, массивная. С хорошей шумоизоляцией динамики играют чисто, нет резонанса и/или дребезга даже на большой громкости.
Дату производства карты можно увидеть на этикетке.
Комплектацию — на этикетке на кармане.
Почему у меня есть «запасной» комплект дверных карт?
При установке сидений от RR Sport надо будет шить салон заново. Но мои дверные карты разбирали 2 раза. НЕ хочу разбирать их в третий раз. Поэтому новый салон будет на новых картах. А текущий салон пойдет в продажу полным комплектом.
Карты обошлись по 3,500 за передние, и по 2,500 за задние.
Обшивки дверей от Дискавери 4.
Вот решил запостить фотографии обшивок дверей, установленных вместо ранее стоявших.
Land Rover Discovery 2008, engine Diesel 3.6 liter., 320 h. p., AWD drive, Automatic — styling
