Как снять пластиковую накладку двери багажника Chery Tiggo 5.

Иногда требуется снять пластиковую накладку двери багажника — для ремонта или замены камеры заднего вида, для антикоррозионной обработки кузова под накладкой и т.д. Расскажу, как это сделать на Chery Tiggo 5.

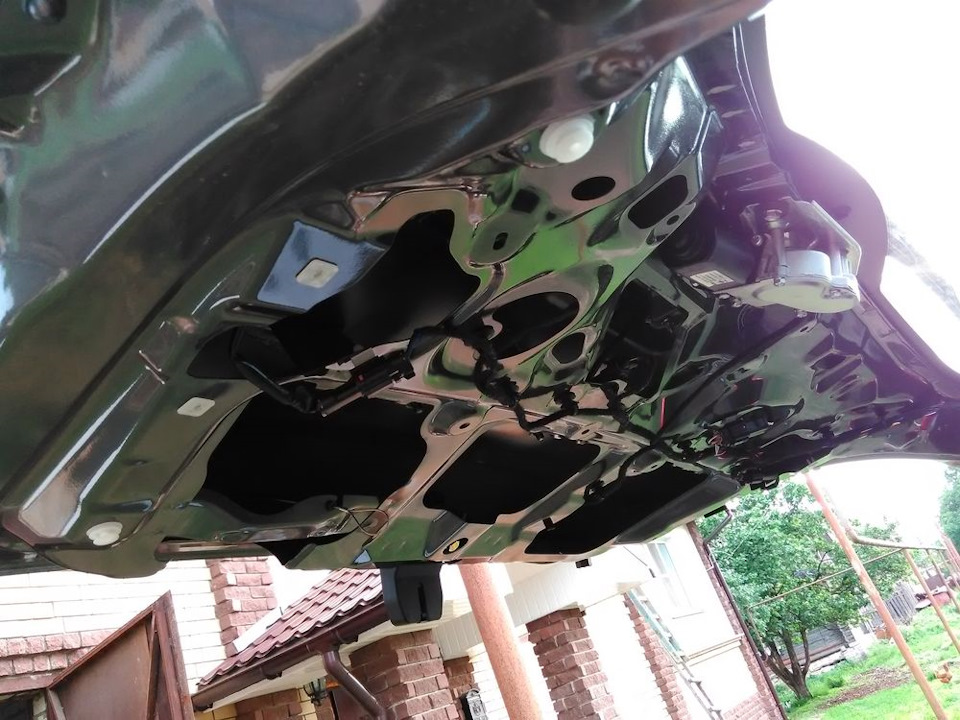

Чтобы добраться до крепежа накладки, снимаем обшивку двери багажника. Как это сделать, есть запись в моем бортжурнале.

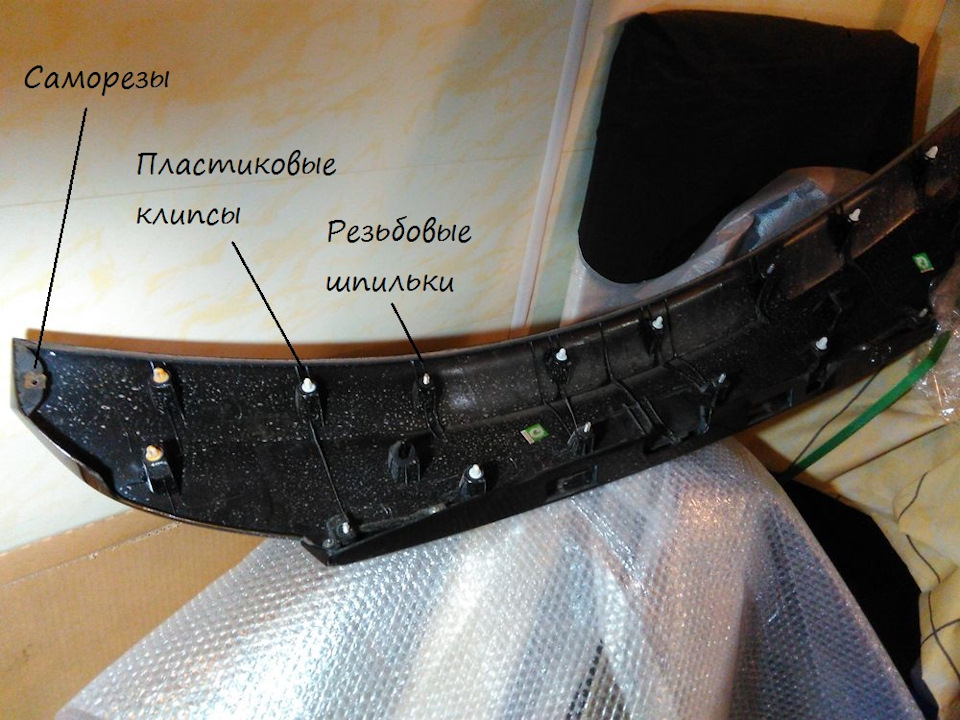

Накладка закреплена довольно основательно. По краям она прикручена саморезами, а по длине крепится на несколько резьбовых шпилек с гайками, а также пластиковыми клипсами-пистонами. Поэтому работу лучше проводить в тепле, чтобы не сломать пластиковые элементы крепежа.

Выкручиваем саморезы, откручиваем гайки шпилек.

Но сразу сдергивать накладку нельзя, можно оторвать провода, идущие к камере заднего вида и к плафонам подсветки номерного знака. Поэтому сначала отсоединяем разъемы проводки. Разъем камеры находится изнутри двери багажника, разъемы плафонов — на самих плафонах. Провода входят в дверь багажника через резиновые заглушки.

При разборке будьте внимательны, перед снятием накладки следует убедиться, что весь крепеж откручен и отсоединена проводка. Например, на Mitsubishi Outlander есть два малозаметных болтика в районе клавиши замка двери, при демонтаже накладки мы с товарищем их не заметили (снимали впервые) и отломили кусок накладки.

Отсоединив проводку и убедившись, что весь крепеж откручен, можно снимать накладку. Она продолжает удерживаться на кузове пластиковыми пистонами. Так как крепеж и отверстия в кузове под него сделаны с хорошей точностью, снимать накладку следует вертикально, без больших перекосов, чтобы не сломать пластик накладки. Пистоны держат накладку довольно крепко, их много, поэтому действуем, как в известном фильме, «аккуратно, но сильно». Следует поднимать накладку от периферии к центру, пистон за пистоном. Освободили несколько пистонов с одной стороны — переходите к другой, и так все ближе к центру.

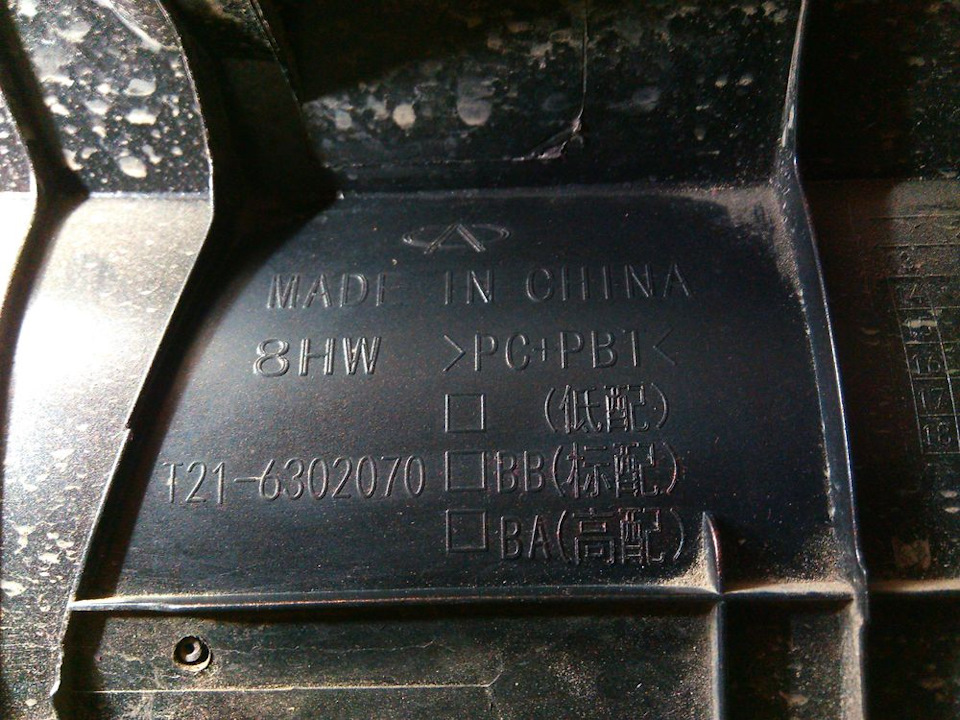

Номер накладки в интернет-магазинах T216302070BBDQ. У меня нет информации, поставляется ли накладка уже окрашенной, возможно, буквы в номере обозначают конкретный цвет, но все магазины предлагают только этот номер. На самой накладке две буквы в номере отсутствуют.

Как видите, ничего сложного нет. Сборка производится в обратном порядке.

Источник

мануал чери тигго

Облицовки багажника, отформованные из пластмассы, прикреплены к панелям кузова пружинными фиксаторами и винтами.
Вам потребуются: ключ «на 17», отвертки с плоским и крестообразным лезвием.

1. Откиньте крышку ниши домкрата.

2. Снимите заднюю облицовку багажника, преодолевая сопротивление ее пружинных фиксаторов.

3. Выверните винт крепления левой нижней облицовки к панели задка…

4….и к основанию кузова.

5. Отсоедините нижнее крепление ремня безопасности заднего пассажира (см. Снятие и установка заднего ремня безопасности).

6. Извлеките из отверстия обивки розетку для дополнительных электроприборов и отсоедините от нее колодку жгутов проводов.

7. Выверните два винта крепления обивки к боковине кузова.

8. Отсоедините облицовку от панели боковины, преодолевая сопротивление фиксаторов ее крепления, и снимите облицовку.

9. Осмотрите фиксаторы крепления облицовки. Поврежденные фиксаторы замените.
Примечание.
Правую нижнюю облицовку снимают аналогично.

10. Для снятия левой верхней облицовки багажника отсоедините от кузова верхнее крепление ремня безопасности заднего пассажира (см. Снятие и установка заднего ремня безопасности).

11. Потяните на себя нижний край облицовки и снимите ее, преодолевая сопротивление фиксаторов ее крепления.

12. Осмотрите фиксаторы крепления облицовки. Поврежденные фиксаторы замените.
Примечание.
Правую верхнюю облицовку снимают аналогично.
13. Установите обивки багажника и все снятые детали в порядке, обратном снятию.
