обойма стекла двери ваз 2109
№083 — Стекла БОР overtinted в передние двери 2109 или на что я потратил сэкономленные деньги с тормозных дисков и продолжение подготовки к отпуску!)
Всем доброго времени суток!
В предыдущей записи (www.drive2.ru/l/10299113/) писал о том, что сэкономленные деньги с дисков пустил на кое что другое. Собсна об этом и пойдет речь. В общем с начала весны я был закатан спереди пленкой 15% (зимой и без пленки все потеет). Я не жалуюсь на то, что меня замучили полицейские. Да, останавливали пару раз меня, но после моего умения общаться просто отпускали не выписав штраф. С тонером мне ездить не вариант, потому как если вы следите за жизнью моей машины и мной, я очень много езжу, в частности на родину в Казахстан, где с тонировкой разговоры не ведутся ( к слову… в Казахстане в ПДД говорится, что нельзя покрывать стекла пленкой, то есть вариант заклеиваться атермальной пленкой отпадает). Там даже самые оборзевшие и мажористые не катаются, разве что совсем дурачки) Поэтому тонер это было временное спасение от чужих взоров и нагревания салона в жарищу! Далее я решил создать временную запись о каркасных шторках, которая благополучно была забракована комментаторами (в хорошем смысле, меня просто отговорили по ряду приведенных причин) и я благополучно отказался от этой идеи. Отправляться в отпуск я не желал с палящим солнцем с улицы в салон (левая рука уже как у негра по сравнению со всем телом), поэтому выход был очевиден! Представляю вашему вниманию атермальные стекла БОР overtinted, которые по светопропускаемости составляют 71-72%, что является полным удовлетворением ГОСТа, как в Республике Казахстан, так и РФ!
Для установки нам понадобятся:

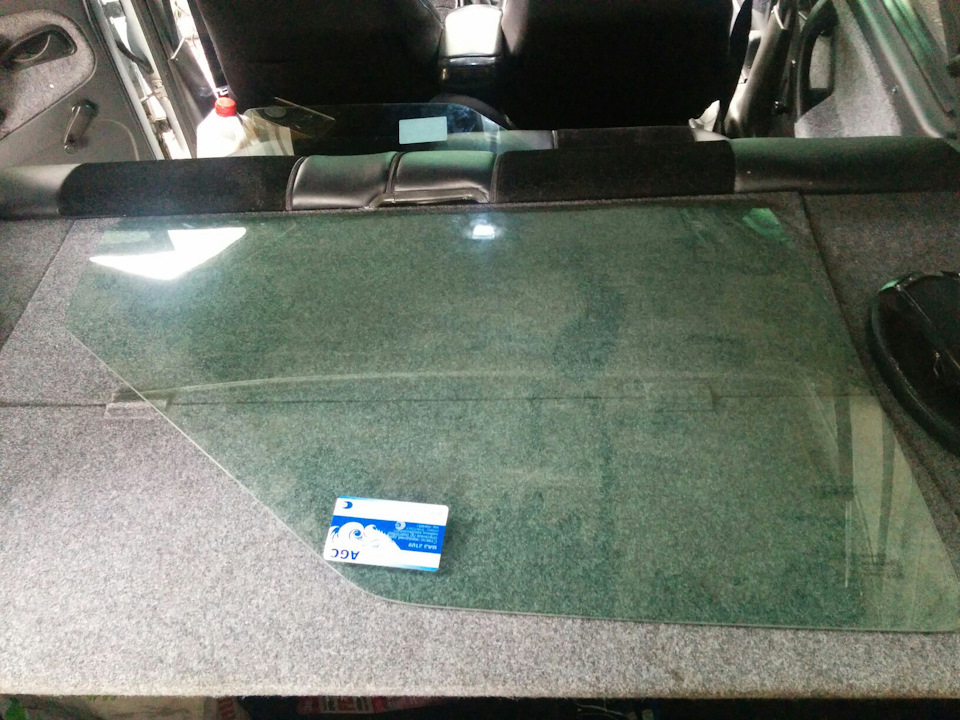

1 — Передние стекла. — 2000 рублей пара.
2 — Обоймы стекол. — 200 рублей пара.
3 — Сырая резина, которая является уплотнителем стекла vs обойма. — 100 рублей пара.
Процесс установки:
1 — Разбираем дверь, снимая обшивки.
2 — Откручиваем и вынимаем стекло.
3 — Запресовываем новую обойму на новое стекло, предваритено отмерив по старому стеклу положение обоймы (не забудьте смочить сырую резину в бензине прежде чем запресовывать.
4 — Собираем все обратно и наслаждаемся.
Лоб у меня остался девятошный сток, но и до него дойдут руки.
Что касается впечатлений:
1 — если ставить машину боком, я имею в виду чтобы солнце не попадало на стандартный прозрачный лобовик, то салон нагревается гораздо меньше.
2 — Смотреть в боковые стекла стало гораздо комфортнее, возможно эффект плацебо, но глаза реально кайфуют от взора по сторонам.

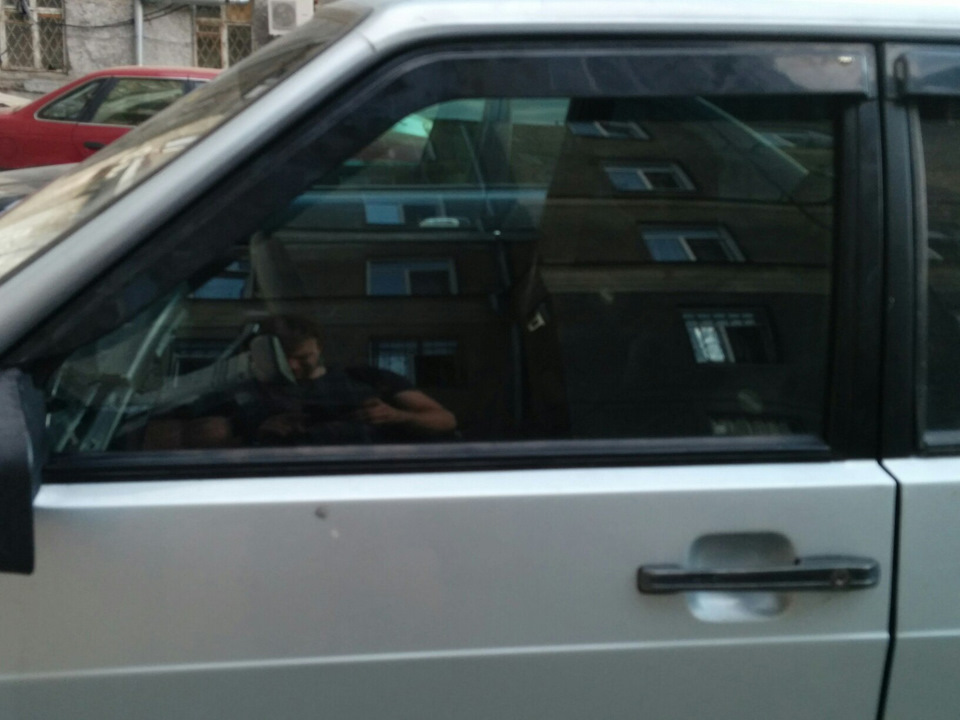

3 — Темнота присутствует в салоне, если сравнивать с прозрачным стоковым стеклом, фо фото снаружи и внутри прекрасно видно.
4 — Машина стала выглядеть гораздо моложе, но это уже как бонус.
Ну и производитель обещает, что сие стекла гасят до 50% ультрафиолета и якобы запотевание стекол зимой снижается — это мы проверим еще))
Замена обоймы переднего левого стекла
Всем привет!
После замены рычага маятникового www.drive2.ru/l/537669708271322453/
И этим же днём эпопеи с тормозами
www.drive2.ru/l/538053987585230011/
Приезжаю я на жиге во двор открываю я значит пивас, прикуриваю сигарету и открываю стекло и тут на тебе!ручка стеклоподъемников крутиться а стекло сначала на месте стояло а потом поползло вниз я со словами пиз🤬ц смотрю на друга Kovalev-Y и тут он говорит посыпался дедушка))кое как закрыл стекло закрыл жигу и ушёл домой спать, на следующий день надо было жигу отогнать в гараж и забрать друга мазду и соотвественно посмотреть что случилось со стеклоподъемником что бы купить запчасти!
После всех ремонтов заехали на мойку

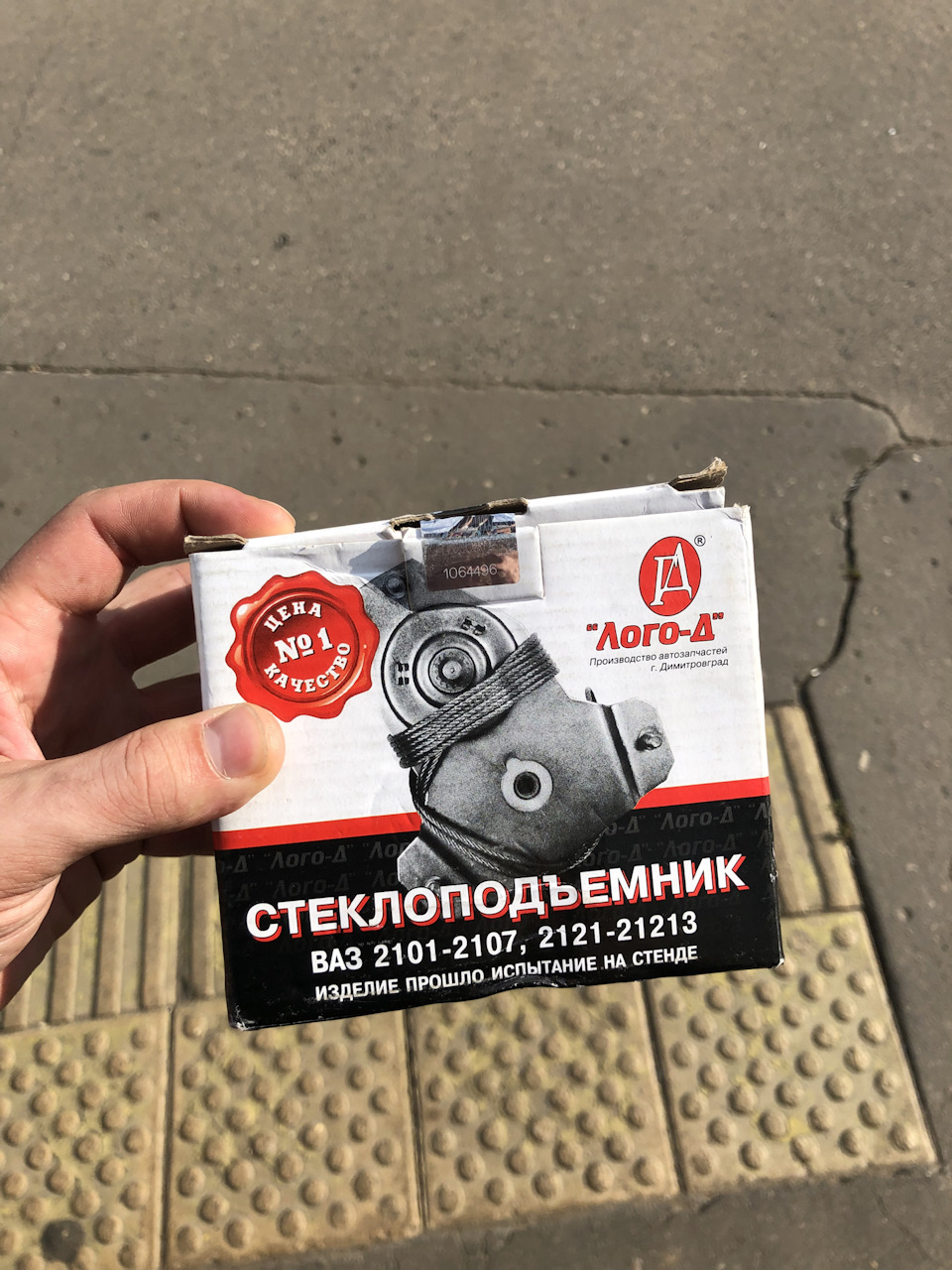

Потом по пути заехали в запчасти и сразу купил стеклоподъемник
Я заранее договорился что если не в нем дело то они сделают возврат))

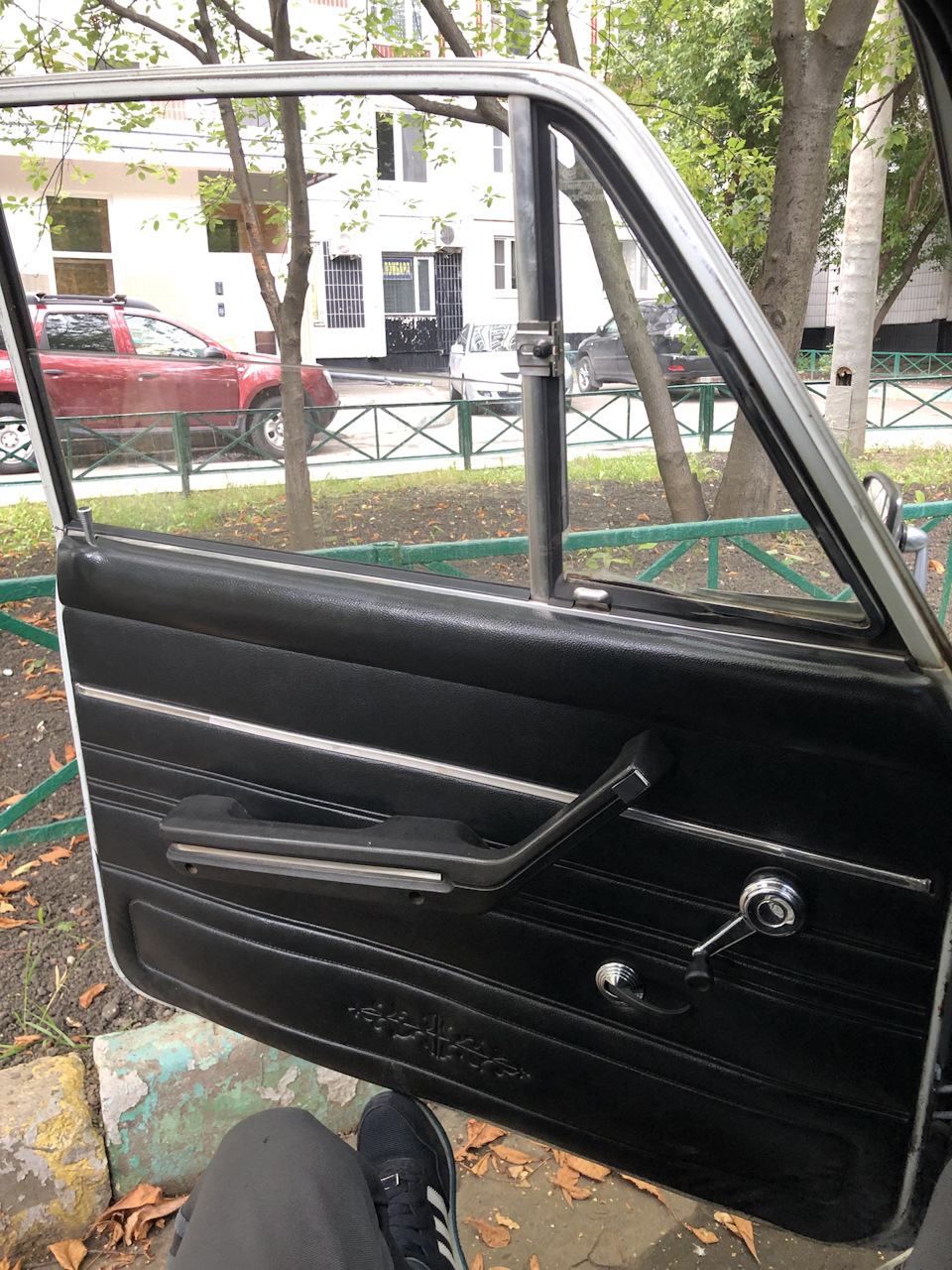

Приехав в гараж принялся снимать обшивку, расписывать как снимать не буду, тут легко и просто!главное клипсы для обшивки купить надо!

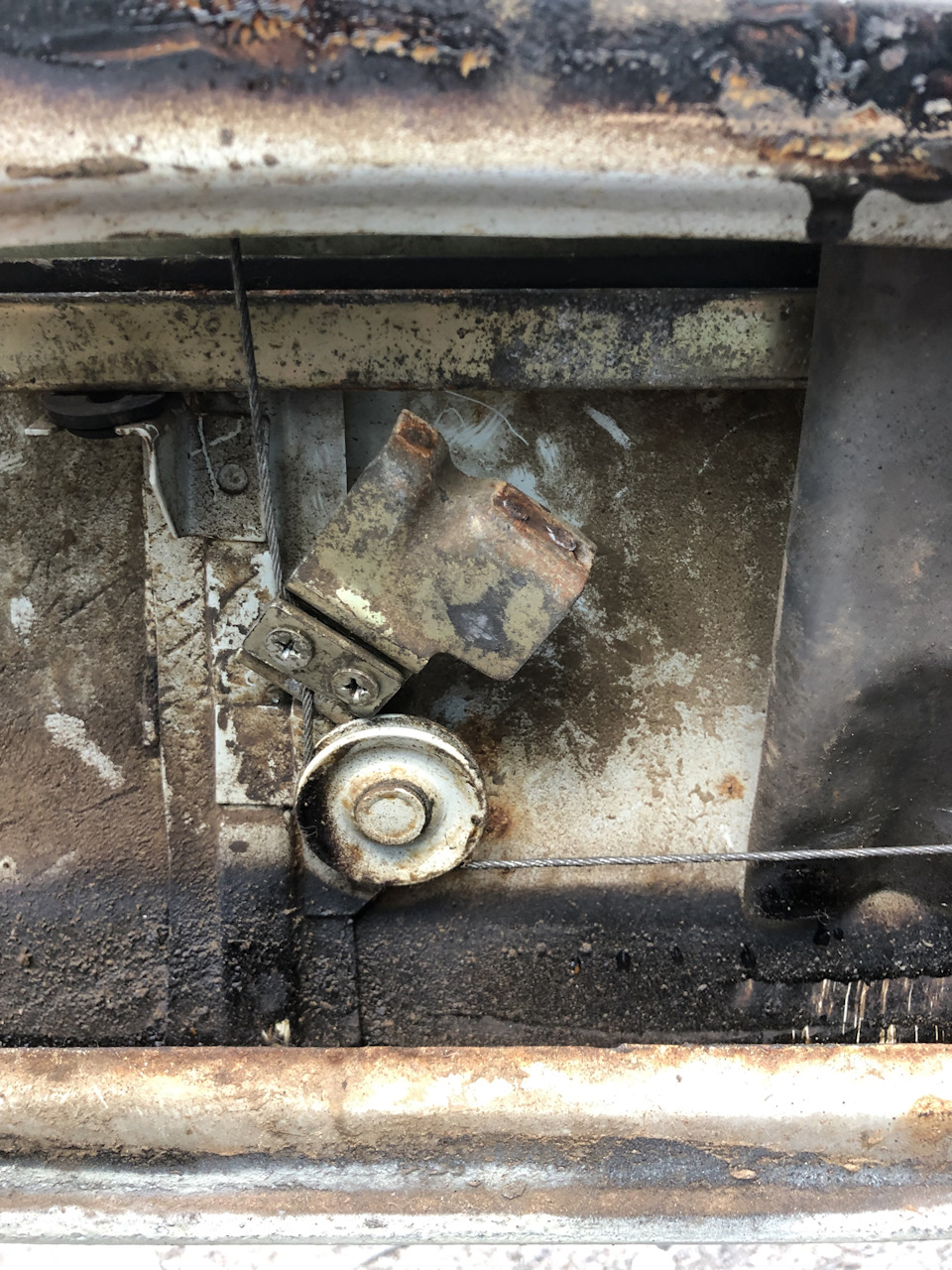

Когда снял обшивку и полез смотреть, увидел что дело совершенно в другом!
Поехал обратно в запчасти отдал стеклоподъемник и взял новую обойму
Ещё мне посоветовали взять сырую резину которая вставляется в эту обойму а потом надевается на стекло.
Старую обойму снял быстро, отвёрткой отгибал ее и в итоге она снялась.
Сначала думал на старую эту резину-прокладку надену новую обойму но хрен там!вообще не смог надеть ее, так как стекло мне не хотелось вынимать я немного срезал этой старой резины немного разжал новую обойму и все вставилось, причём сидит все плотно)
Секреты установки боковых стекол 2109-2115
В этой записи хочу показать как и под каким углом вставляются и вынимаются боковые стекла из дверей. Вроде бы ничего сложного нет. Но кто впервые это делает, не редко сталкиваются с такой проблемкой. Вертят стекло и так и так, в конечном итоге вынут но изцарапают все.
Я также мучался по началу. С задними вообще. Когда вставлял долго вертел и так и так. даже в инете смотреть бегал домой. Но ничего не нашел. Потом подобрал угол. И решил сфоткать и выложить. Мало ли кому пригодится это. и поможет избежать царапин.
Итак: Стёкла передних дверей. Устанавливаются и вынимаются с наружней стороны рамки. Бархотки можно не снимать.
С передними не так все сложно. А вот с задними сложнее. Из за формы рамки путаешься.
Задние стекла устанавливаются и вынимаются с внутренней стороны двери, бархотки должны быть сняты.
Скошенной стороной опускаем вниз и под углом примерно 45 градусов вынимаем (вставляем) стекло.
Может кому пригодится данная информация. и поможет избежать царапин на стеклах и сбережет немного нервов)
замена стекла и стеклоподъемника передней двери автомобили ваз 2108, ваз 2109, ваз 21099
Чтобы снять стекло, надо вынуть стеклоподъемник. Перед началом работы опустите стекло до упора вниз, снимите обивку двери и наружное зеркало заднего вида (см. «Зеркала заднего вида»).
1. Снимите внутренние и наружные нижние уплотнители стекла. Затем с помощью отвертки снимите держатели защитной пленки и выньте пленку из двери.
2. Снимите верхний уплотнитель стекла.
3. Установите ручку стеклоподъемника и поднимите стекло так, чтобы…
4.… стали доступны болты крепления обоймы стекла к ползуну стеклоподъемника. Отверните оба болта крепления, придерживая при этом стекло. Аккуратно опустите стекло вниз.
5. Отверните три гайки крепления механизма стеклоподъемника. 6. Отверните две гайки среднего крепления направляющей стеклоподъемника.
Так расположены:
1 — гайки крепления направляющей стеклоподъемника; 2 — гайки крепления механизма стеклоподъемника.
7. Отверните гайку нижнего крепления направляющей стекла.
8. Отверните гайку верхнего крепления направляющей стекла, придерживая стеклоподъемник.
9. Выньте стеклоподъемник из двери.
10. Поверните стекло и выньте стекло из двери вверх. ПРИМЕЧАНИЕ
Стекло вынимается в таком положении.
11. Проверьте плотность посадки стекла в обойме. Если обойма неплотно сидит на стекле, замените стекло вместе с обоймой.
При замене стеклоподъемника обратите внимание на номер детали: на кронштейне должна быть выбита маркировка «2108» или «2109» (стеклоподъемники различаются по моделям). Последние две цифры номера детали (перед тире) обозначают: 10 — правый стеклоподъемник, 11 — левый стеклоподъемник.
12. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 стекло со стеклоподъемником в порядке, обратном снятию.
Замена бокового заднего стекла на ВАЗ 2109 своими силами
–> Мастера ВАЗа / Салон / Стекло
Замена бокового стекла
Примечание! Стоимость работ напрямую зависит от способа сборки и разборки дверцы в машине. Вовсе необязательно сразу обращаться на СТО, поскольку монтаж купленного стекла не занимает много времени, вполне достаточно 2-3-х часов.
Защита от грязи салона и кузова
Замена заднего бокового стекла в ваз 2109
Замена заднего бокового стекла на ваз 2109
Сегодня многих интересует сам процесс смены бокового стекла, а именно детальные операции и поэтапные процедуры его установки. При соблюдении инструкции и рекомендаций работы можно выполнить самостоятельно, но если по каким-то причинам это невозможно, лучше обратиться к опытному автомеханику, который аккуратно извлечёт повреждённое стекло, сохраняя молдинг.
Примечание! Установка нового стекла выполняется только после удаления повреждённого изделия и очистки салона от осколков.
Замена задних боковых стекол в ваз 2109
Процесс смены бокового стекла
Для смены бокового стекла на машине ВАЗ 2109 нужно подготовить отвёртку, а также ключи 8-го и 10-го размера. Задняя левая дверь состоит из подлокотника, подоконной накладки, бокового и поворотного стекла, ручки стеклоподъёмника, а также ручки внутреннего привода замка. Теперь обратим внимание непосредственно на список необходимых работ, без которых невозможно сменить стекло:
Примечание! Обивка крепится к двери при помощи 7-ми пластмассовых держателей.
Замена задних боковых стекол ваз 2109
Примечание! Стекло размещается на ограничителе в том же положении.
Боковое заднее стекло ваз 2109
Замена бокового на ваз 2109
Примечание! Ручка стеклоподъёмника должна ставиться так, чтобы с поднятым стеклом до предела она отклонялась от вертикали примерно до 45-ти градусов вперёд.
Добавить комментарийДобавить комментарийСоветуем прочитать Обогрев заднего стекла ваз 2110: устройство и ремонт Замена заднего стекла ваз 2109: как делается правильно Снятие лобового стекла ваз 2109:как сделать правильно ВАЗ 2109: замена стеклоподъёмника своими силами
Стекла (боковые, лобовое и заднее) – это неизменный атрибут каждого автомобиля. Их основное назначение – дать автолюбителю необходимую обзорность и защитить от негативных воздействий окружающей среды (дождя, холода, жары, града и так далее). По сути, именно благодаря стеклам обеспечивается полный комфорт в салоне.
Минусы стекол
Но у стекол (особенно у боковых) есть большой недостаток – оно чувствительно к механическому воздействию. Так, попадание даже небольшого камешка в одно из боковых стекол может привести к появлению трещины или полному разрушению поверхности. В такой ситуации единственный выход – замена. Многие автолюбители отправляются на СТО и выкладывают немалые суммы за работу мастера. А зачем? Заменить передние или задние стекла на дверцах автомобилей ВАЗ-2108-21099 не составляет труда. Главное – четко следовать инструкции и иметь под рукой необходимый инструмент.
Меняем передние стекла на ВАЗ-2108-21099 вместе со стеклоподъемником
Первое, с чего стоит начать – купите стекло для замены. Желательно отдавать предпочтение изделию для своей модели автомобиля (этот момент можно уточнить у консультанта в магазине). При этом поврежденное стекло необходимо извлекать очень аккуратно, насколько это возможно.
Перед тем, как приступить к разборке стекла, обязательно снимите обивку с дверей, и демонтируйте зеркало заднего вида (оно будет мешать работать). Дальше действуйте в следующей последовательности:
Если вы собрались менять стеклоподъемник, то обязательно посматривайте на маркировку, нанесенную на кронштейне. Обычно в этом месте указывается, для какого автомобиля предназначено устройство. К примеру, на стеклоподъемнике для «восьмерки» будет нанесено ВАЗ-2108, а на «девятке» – ВАЗ-2109 и так далее. Кроме этого, после основной надписи будет еще две цифры – они указывают принадлежность стекла (правое или левое).
Меняем задние стекла на ВАЗ-2108-21099 вместе со стеклоподъемником
При замене задних стекол последовательность должна быть следующей:
При необходимости тросики стеклоподъемника обработайте специальной смазкой (в случае замены любого из передних или задних боковых стекол).
Осмотрите качество подъема стекла, отсутствие перекоса, плотность соприкосновения с обоймой. Если претензий нет, то можно смело заканчивать работу и гордиться своим достижением.
Вывод
Поменять боковые стекла в передних и задних дверцах и заменить (при необходимости) стеклоподъемник – это вопрос максимум 30-40 минут на одно стекло. На СТО за такую работу могут попросить 1 000-2 000 рублей. Таким образом, при самостоятельной замене экономия на лицо. Остается решиться на этот шаг, купить стекло под замену, подготовить минимальный набор инструмента и действовать. Удачи.
Главная • Ваз • 2109 • Кузов
Для того чтобы снять заднюю дверь на Ваз 2109 выполните следующие действия:
Откройте дверь и отверните два болта крепления кронштейна ограничителя к средней стойке
Отверните два болта крепления верхней и нижней петель двери к средней стойке кузова и снимите дверь. Установка задней двери Ваз 2109 выполняется в порядке, обратном снятию. Перед окончательной затяжкой болтов крепления петель к средней стойке кузова закройте дверь и выставьте ее так, чтобы зазоры в проемах по всему периметру были одинаковы. Затем аккуратно откройте дверь и окончательно затяните болты крепления.
Замена стеклоподъемника и стекла на Ваз 2109
Для того чтобы установить стекло задней двери на Ваз 2109 или заменить стеклоподъемник выполните следующие действия:
Опустите стекло до упора вниз и снимите обивку задней двери аналогично снятию обивки передней двери. На фото показано расположение пистонов крепления обивки задней двери
Снимите внутренний нижний уплотнитель стекла
Снимите три держателя два сверху и один снизу, подцепив их отверткой. Выньте заднюю защитную пленку из двери
Отверните два болта крепления обоймы стекла к ползуну стеклоподъемника, придерживая стекло. Аккуратно опустите стекло вниз
Отверните две нижних и одну верхнюю гайки крепления направляющей стеклоподъемника
Отверните три гайки крепления механизма стеклоподъемника
Выньте стеклоподъемник из двери
Снимите наружный нижний уплотнитель стекла
Выньте верхний уплотнитель задней двери Ваз 2109
Поверните стекло назад и выньте его из двери
Проверьте плотность посадки стекла в обойме. Если обойма сидит неплотно, замените стекло вместе с обоймой. Установка стекла задней двери Ваз 2109 со стеклоподъемником выполняется в порядке, обратном снятию.
Замена замка задней двери Ваз 2109
Схема механизма замка и ручки двери Ваз 2109: 1 – тяга наружной ручки, 2 – наружная ручка, 3 – промежуточный рычаг тяги блокировки, 4 – тяга блокировки, 5 – внутренний замок, 6 – тяга внутренней ручки, 7 – внутренняя ручка.
Отверните два винта крепления наружного замка двери и снимите его. На резьбу винтов нанесен герметик, поэтому при отворачивании рекомендуем воспользоваться ударной отверткой
Отверните два винта крепления внутренней ручки Ваз 2109
Отверните гайку крепления промежуточного рычага тяги блокировки замка
Протолкните внутрь двери тягу блокировки замка
Отсоедините тягу наружной ручки от внутреннего замка
Протолкните внутреннюю ручку внутрь и выньте замок из двери
Cнимите стопорные скобы, чтобы отсоединить тяги от рычагов замка
Отверните две гайки и снимите наружную ручку задней двери Ваз 2109. Установка замока двери Ваз 2109 с приводами выполняется в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой. Проверьте легкость открывания и надежность закрывания замка двери. При необходимости отрегулируйте замок.
