№24.Облицовка туннеля пола 2190 в Калину.
Всем привет)
Наконец-то я поставил туннель от Гранты. Мысль её поставить появилась еще когда первые из драйвовчан начали ставить это было года полтора назад, но тогда найти эту туннель была проблема и найти тогда я ее не смог. Только если заказывать через официальных дилеров или в магазинах, но я не хотел заказывать.
Где-то неделю назад поехал у нас в Пятигорске в автомагазин и там нашел туннель. К сожалению чехла и кнопок от Гранты не было. Чехол я нашел на рынке, а вот кнопки потом поставлю и так сойдет.
Так вот, воскресенье утром с другом решили установить. Расскажу как устанавливали, но ничего нового не открою потому что на драйве много кто устанавливал)
1. Откручиваем боковины
2.Отсоединяем минусовую клемму от аккумулятора( чтоб нигде не замкнуло)
3.Откручиваем пепельницу.
4.Открываем крышку, где находится диагностическая колодка и блок предохранителей. Диагностическая колодка на защелках, с двух сторон сдавливаем и отпускаем вниз. Блок предохранителей прикреплен на двух болтах. Откручиваем их и тоже слегка отпускаем.
5.Окручиваем рукоятку КПП, снимаем родной чехол далее отсоединяем штекер и все убираем чтобы не мешало. И включаем 2 передачу для удобства.
6.Откручиваем концевик лампы стояночного тормоза чуть сдвигаем в сторону чтоб не мешал и откручиваем задний саморез.

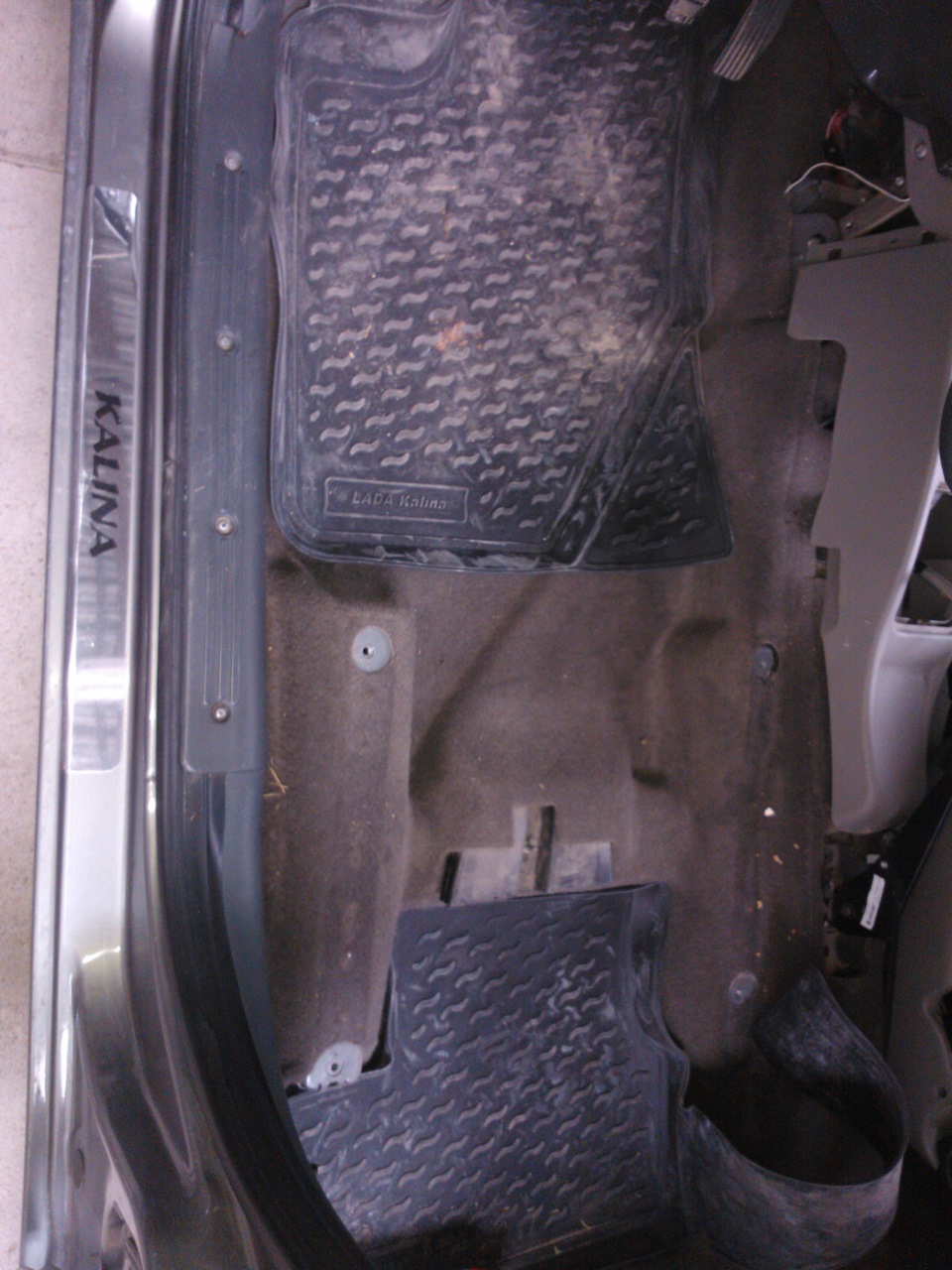

7.Для облегчения снятия старой туннели сняли водительское сидение.

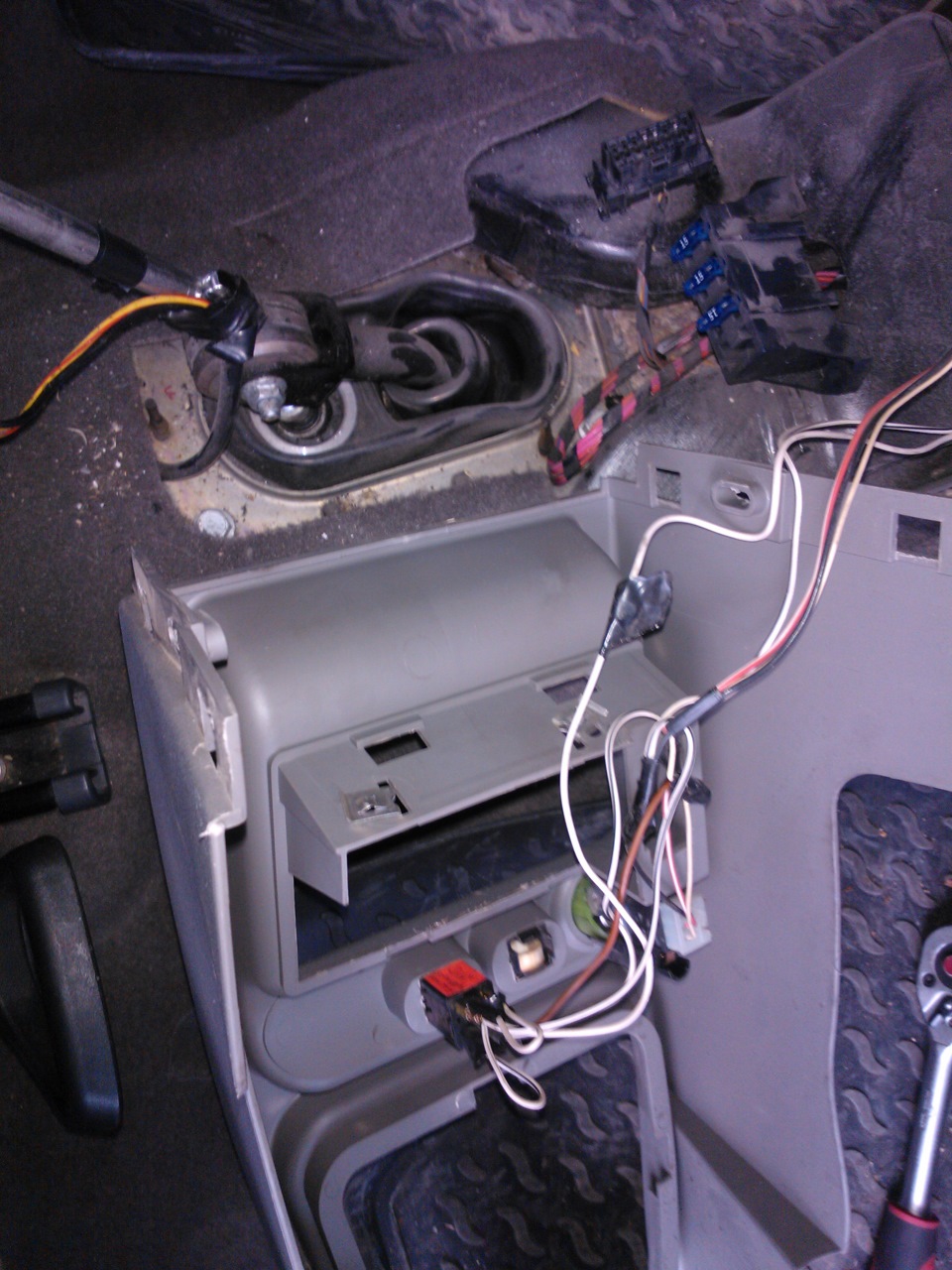

8.Разворачиваем туннель, сидения сняты так проблем нету в этом и аккуратно отсоединяем все штекеры, снимаем кнопки предназначенные для обогрева сидений( у меня просто заглушка и задние туманки). С прикуривателем я не стал заморачиваться, там и оставил.

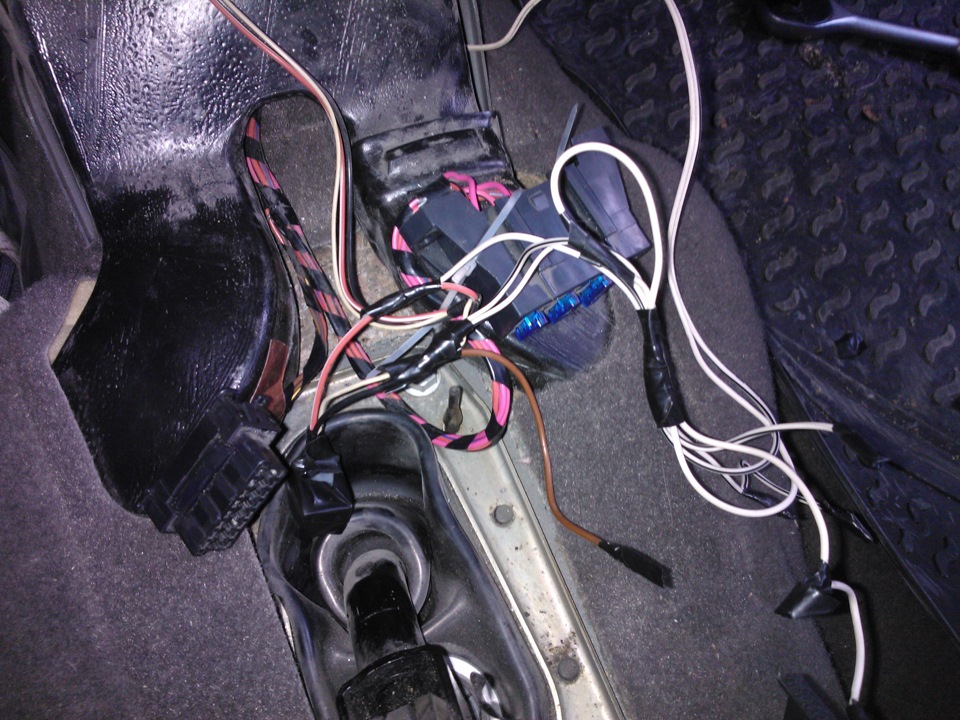

9. Когда все отключили можно убрать туннель. Все провода хорошенько обмотал изолентой чтобы не было контакта. Для того чтобы поменять предохранители или сделать диагностику, блок предохранителей и диагностическую колодку подвинул ближе к рычагу КПП. Блок закрепил хомутом, держится отлично. Диагностическую колодку изолентой прикрепил. Теперь для доступа к ним нужно всего лишь снять чехол.
10.Ну и последнее, установить туннель аккуратно. Старый чехол уже не нужен, его порезали вытащили соленоид блокировки заднего хода и вставили в новый чехол и затянули хомутом.
33. Гранта/Калина-2 тоннель в Калина-1 + доработки
Наконец-таки и я поставил себе гранта-тоннель в мою ягодку. Основная причина желания поставить этот тоннель, естественно — ПОДСТАКАННИКИ! Надоело термо-кружку кидать то на заднее сиденье, то на пассажирское, а то и возле ручника)
Что необходимо купить для такого комплекта:
Сам тоннель (885 р.) с кнопками подогрева сидений (354 р.) и чехлом/оправой ручки КПП (216 р.) добрался до меня ещё в конце января. Заказывал на сайте emex.ru. Для установки не хватало только одного — подгона от братьев-китайцев в виде качественного зарядного блока, включающего в себя кнопку включения модуля, вольтметр, розетку под прикуриватель и розетку на 2 USB зарядки по 2.1А каждый (891.90 р.).

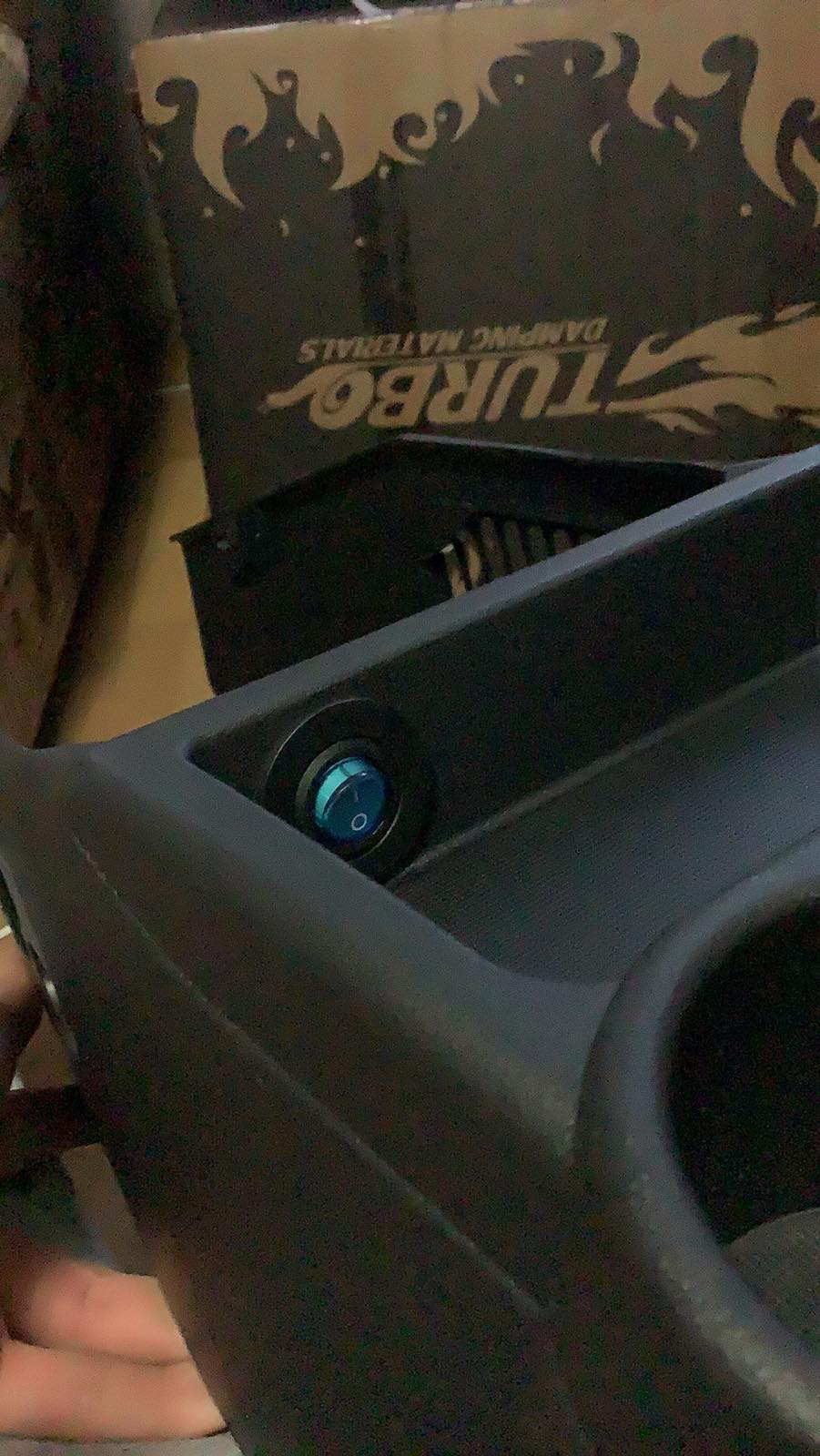

Для начала подготовил тоннель к установке.

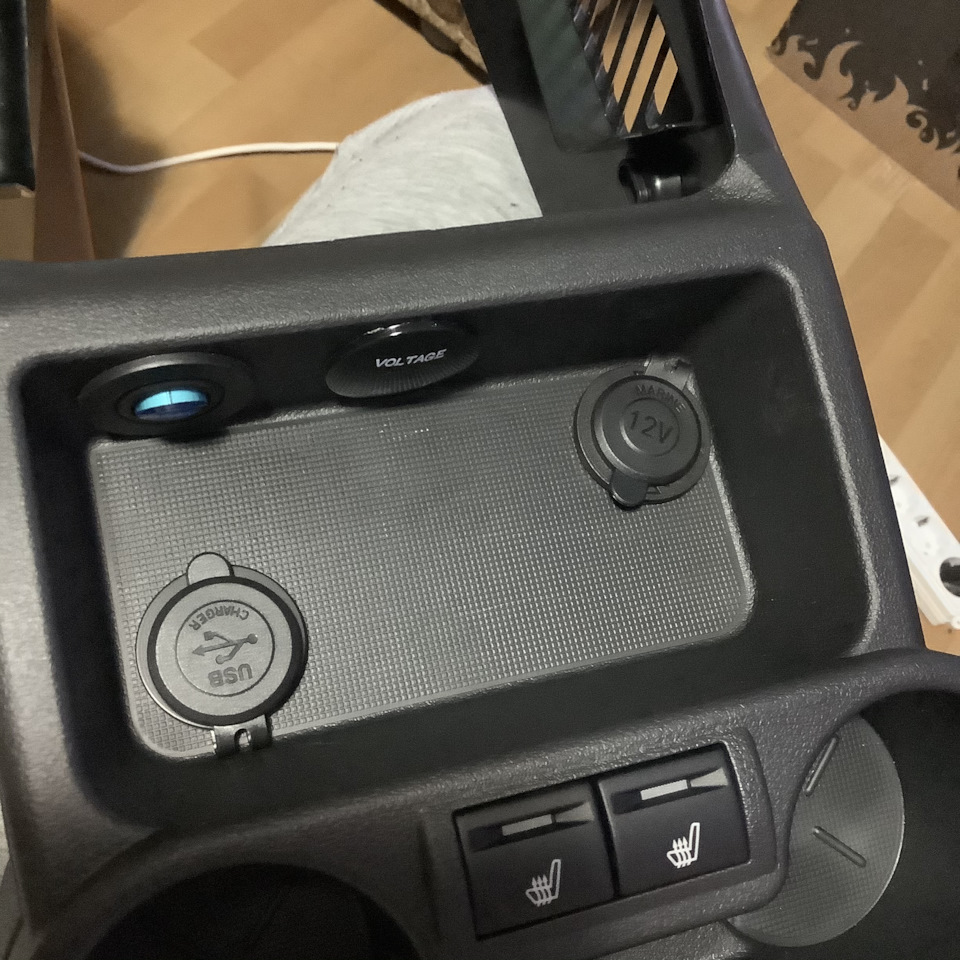

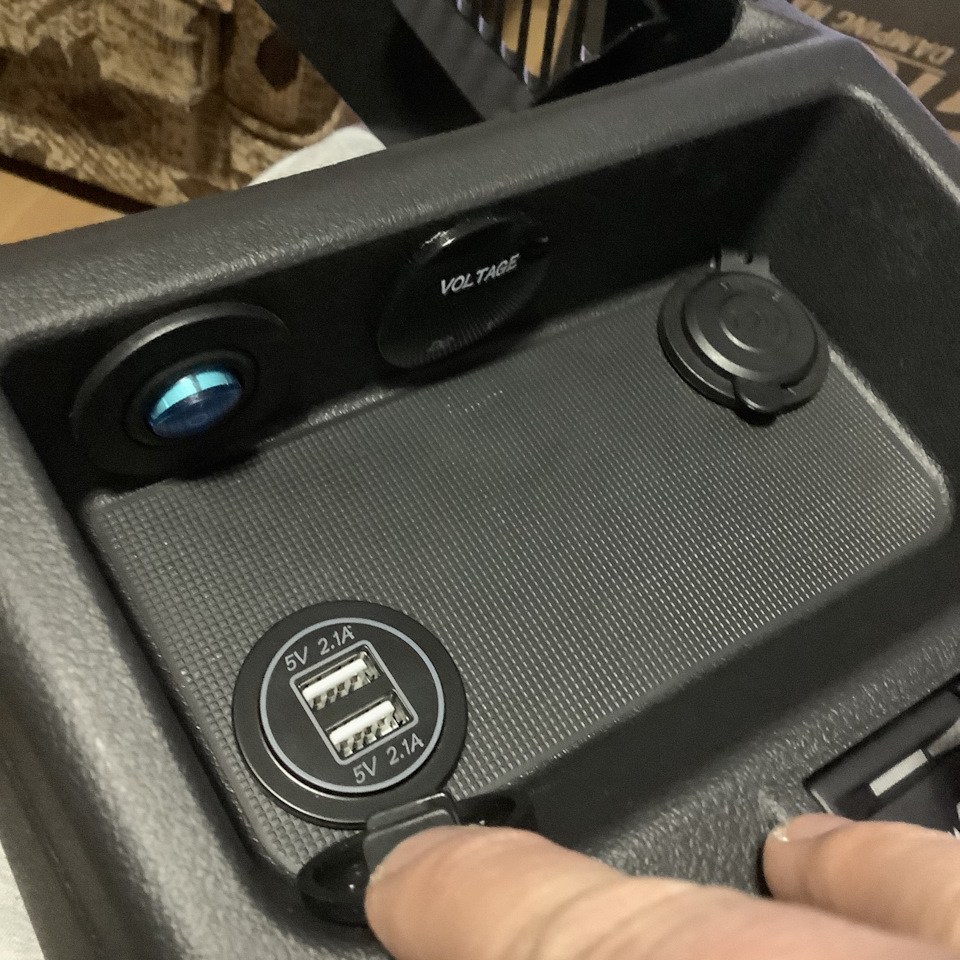

Такое расположение приборов мне приглянулось больше других вариантов.

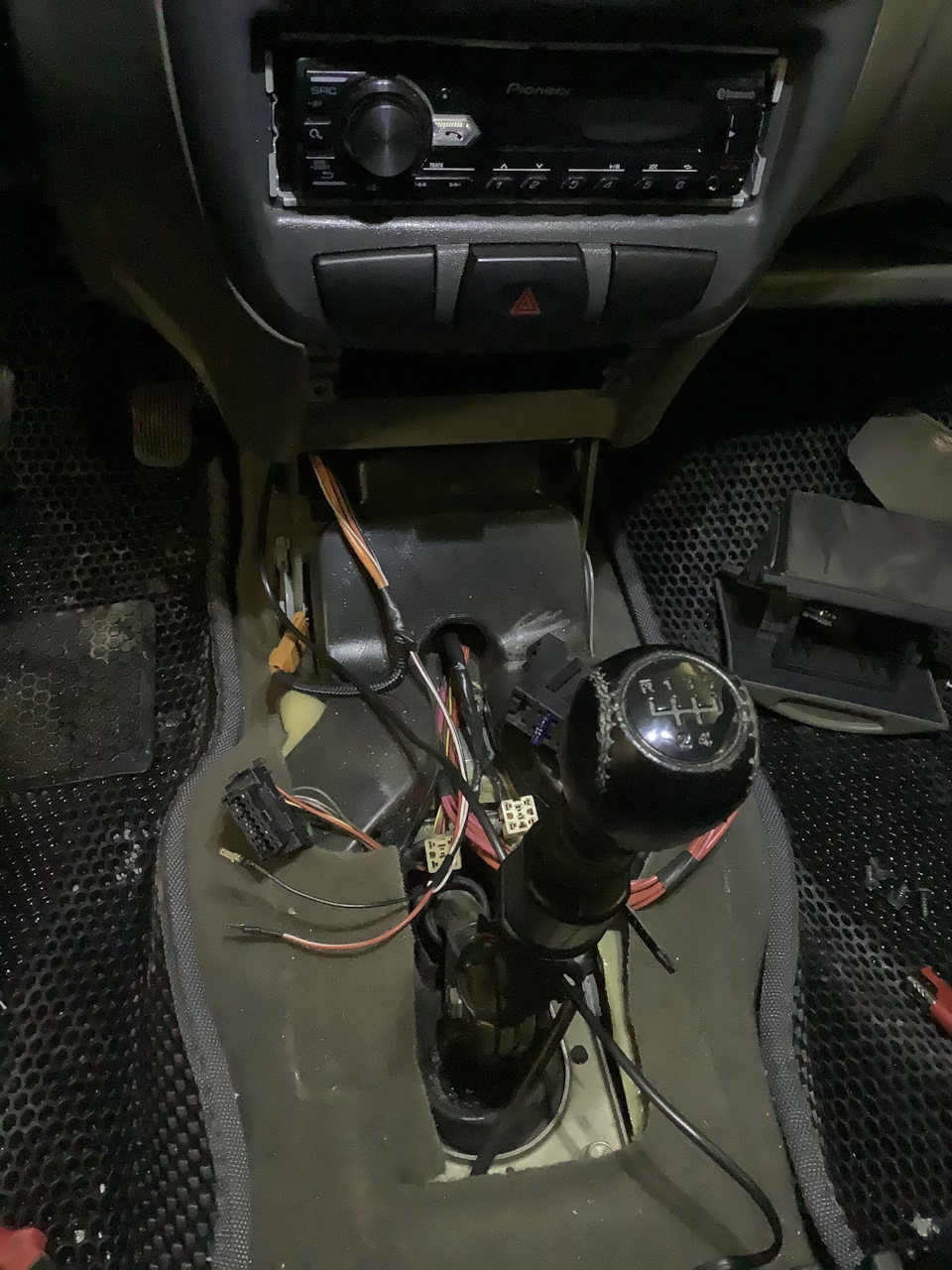

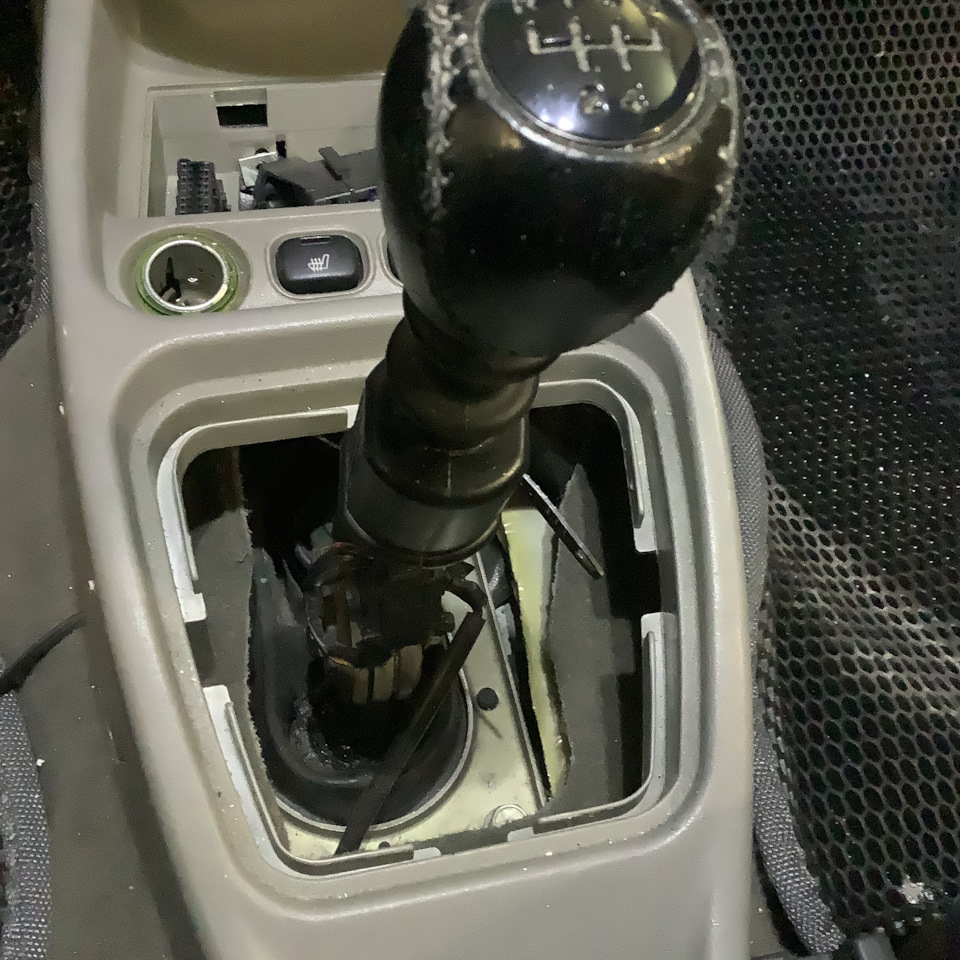

Далее пошёл демонтаж старого тоннеля. Снимается без проблем и танцев с бубном.

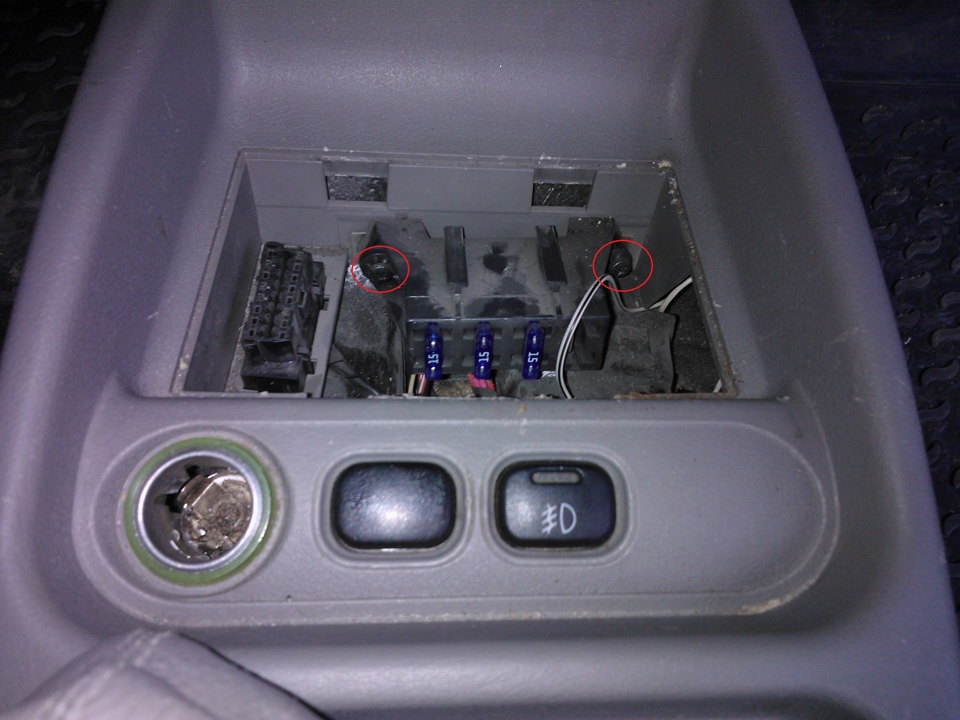

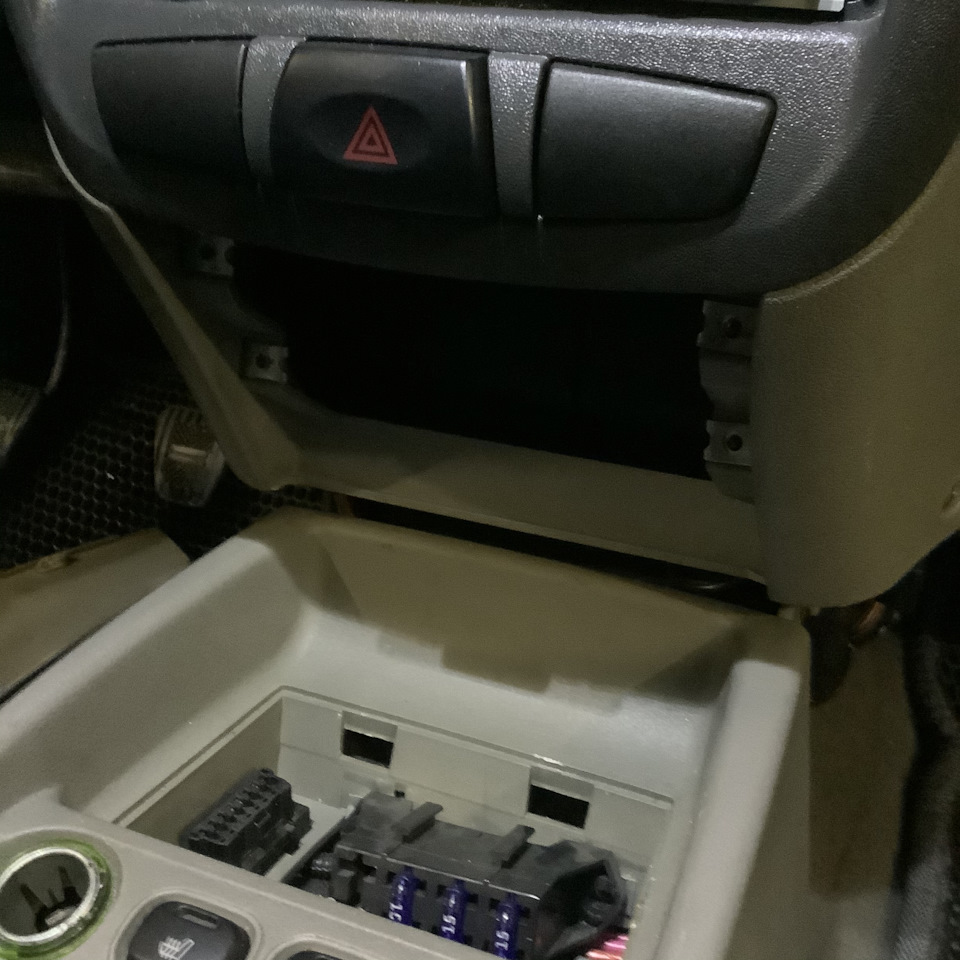

Дальше откручиваем блок предохранителей, снимаем диагностический разъём, откручиваем 4 боковых самореза на самом тоннеле (сначала 2 дальних, снимаем накладки, и 2 основных. В этом и отличие тоннелей, грантовский идёт единым элементом).
Также для удобства снимаем пепельницу, держится она на 4 саморезах.

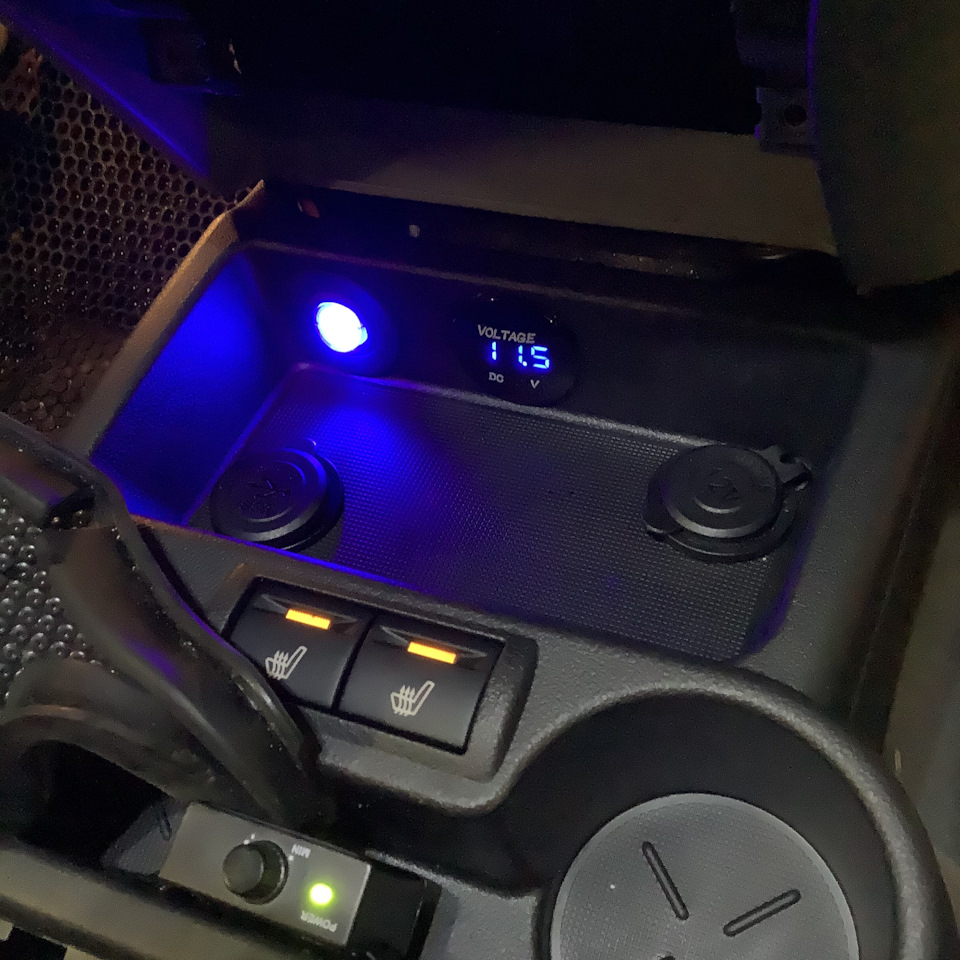

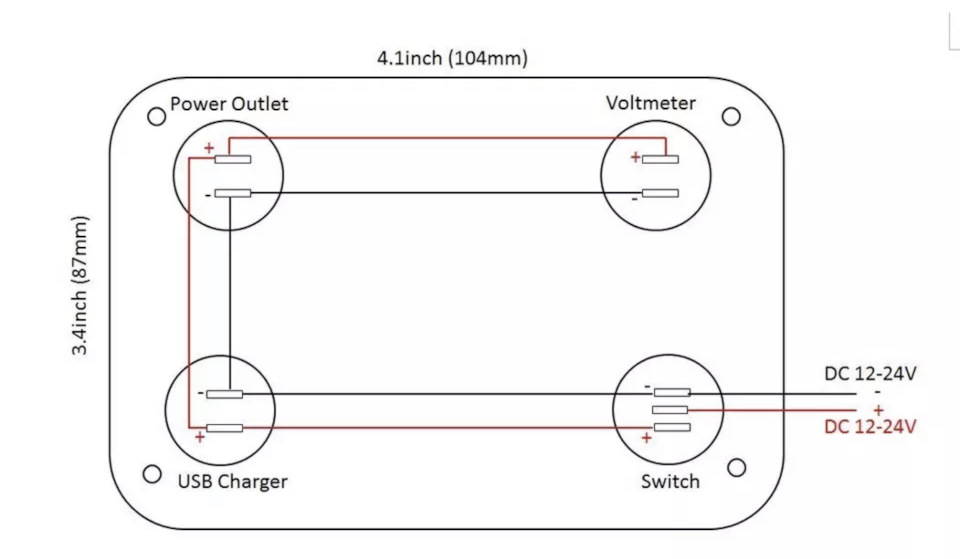

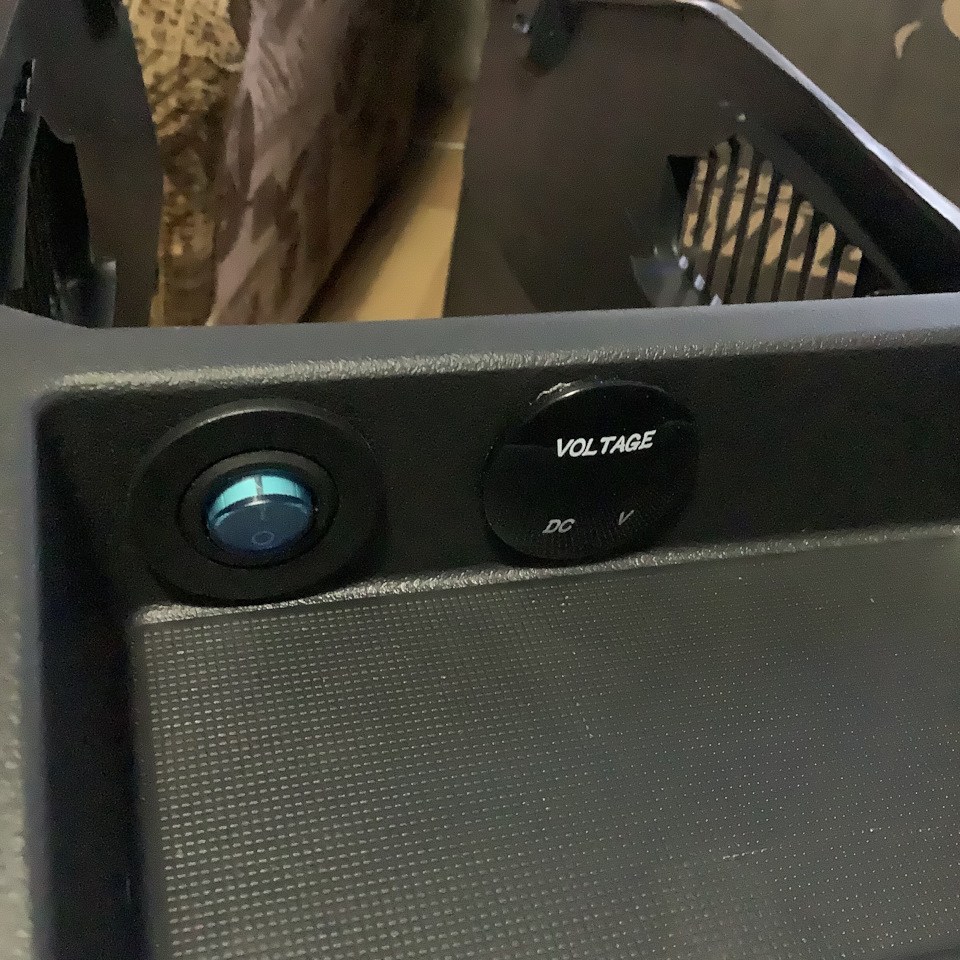

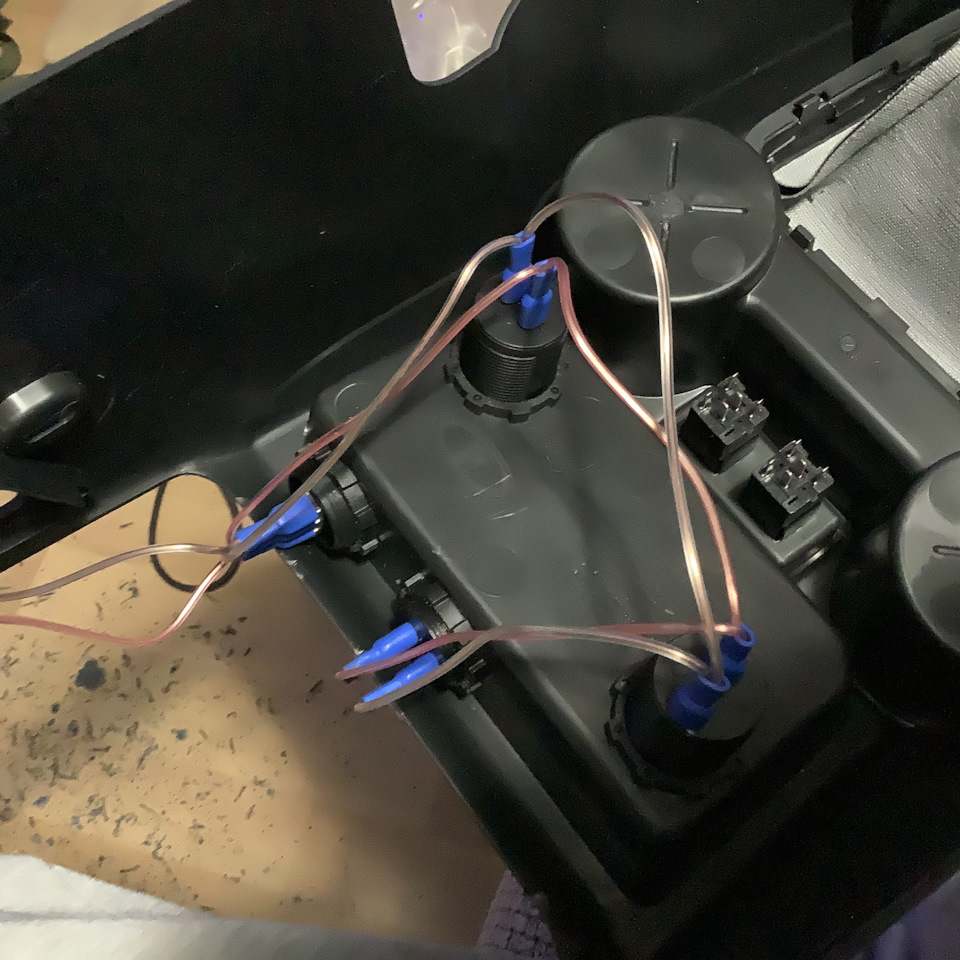

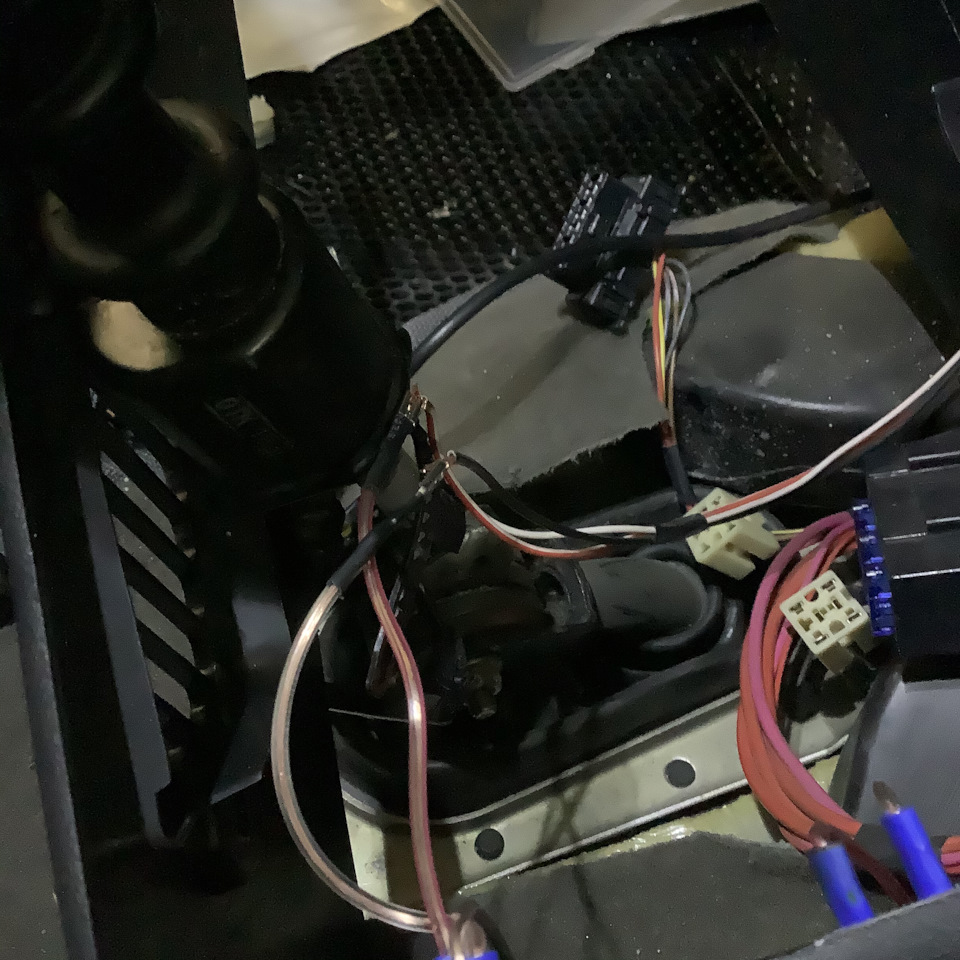

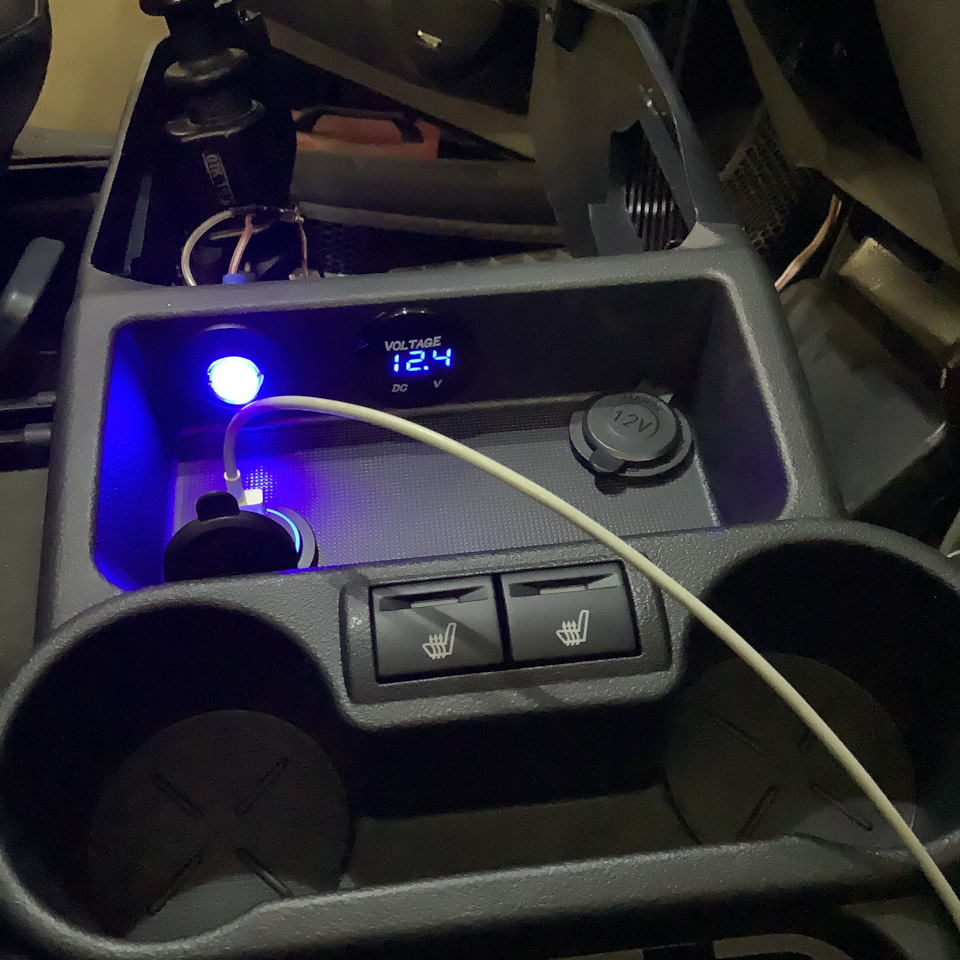

Весь зарядный модуль питается стандартными проводами от прикуривателя. У меня прикуриватель был подключен на постоянку, от аккумулятора, поэтому отдельная кнопка включения/выключения очень кстати!

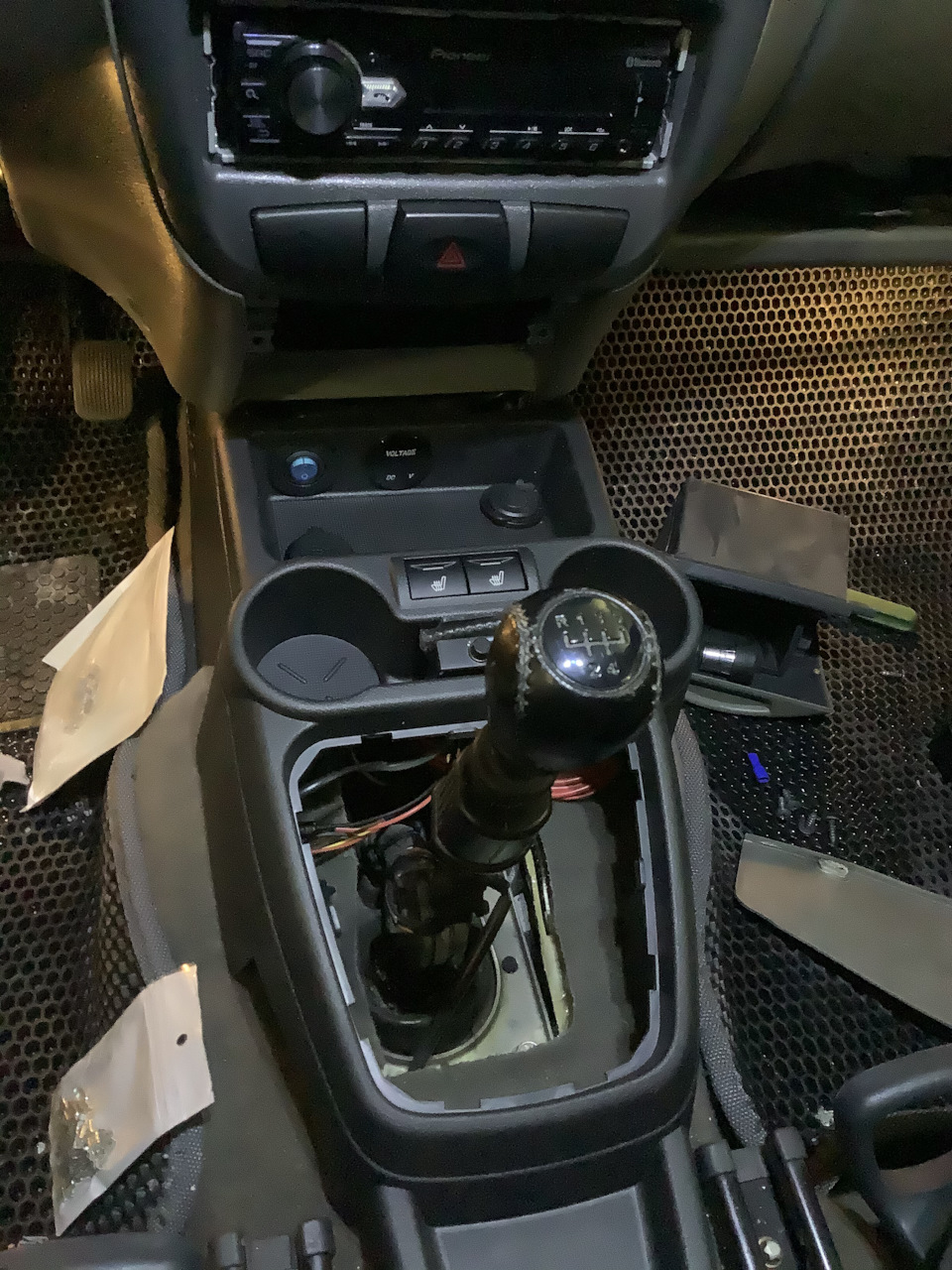

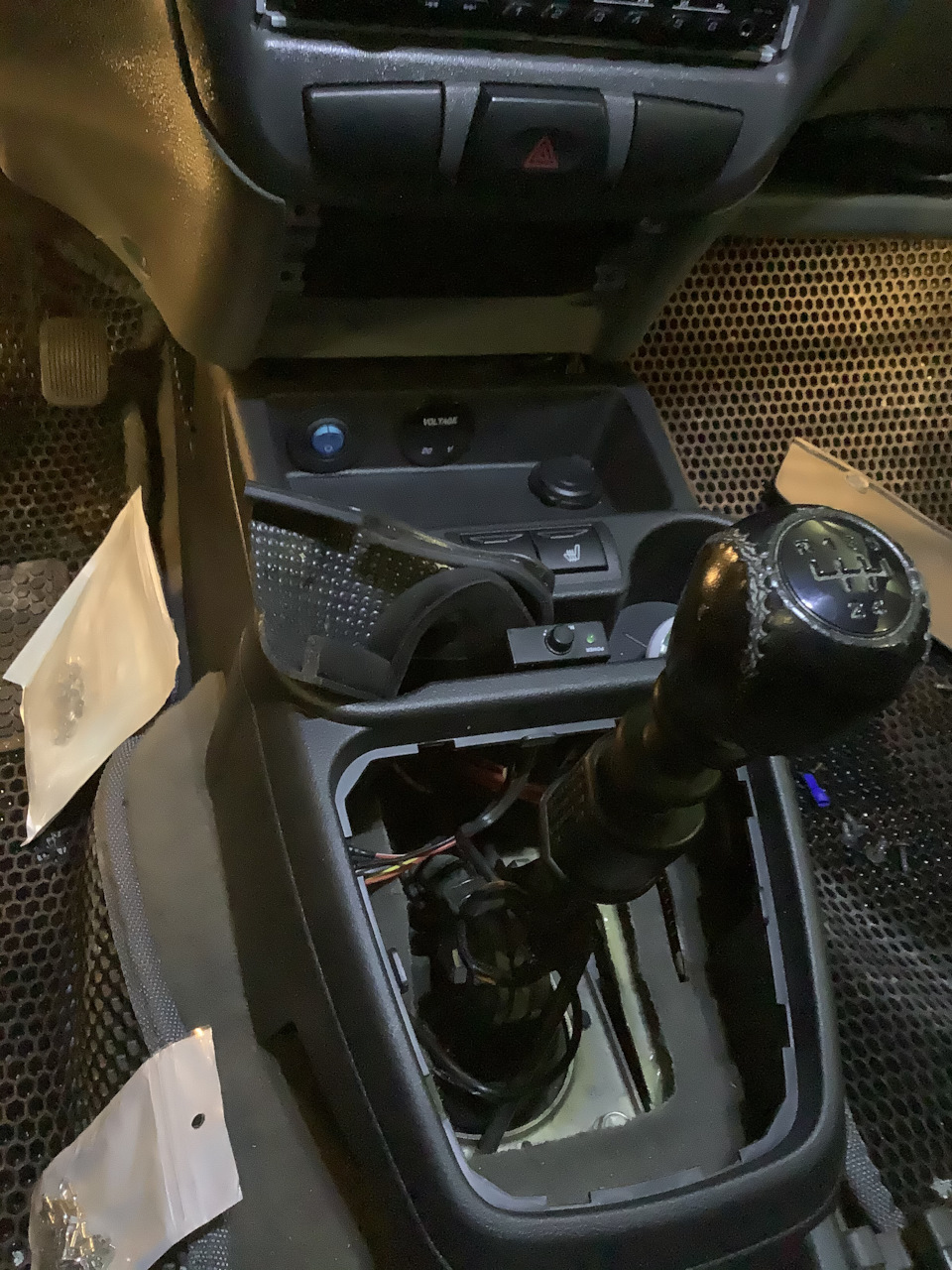

С монтажём гранта-тоннеля проблем не возникло. Боялся, что USB-розетки и розетка-прикуриватель не поместятся в необходимый зазор между полом и тоннелем, т.к. имеют довольно-таки немалый размер, но благо всё обошлось и танцы с бубном исполнять не пришлось)
Также порадовало, что разъёмы подключения кнопок подогрева сидений одинаковы. Да, ещё в пустующее место между подстаканниками вмонтировал регулятор мощности сабвуфера. Теперь имеет достойное место) «Сажал» его на клей, поэтому на фото видна прижимная вставка в виде уже ненужного коврика. Сейчас её уже нет, всё держится хорошо)

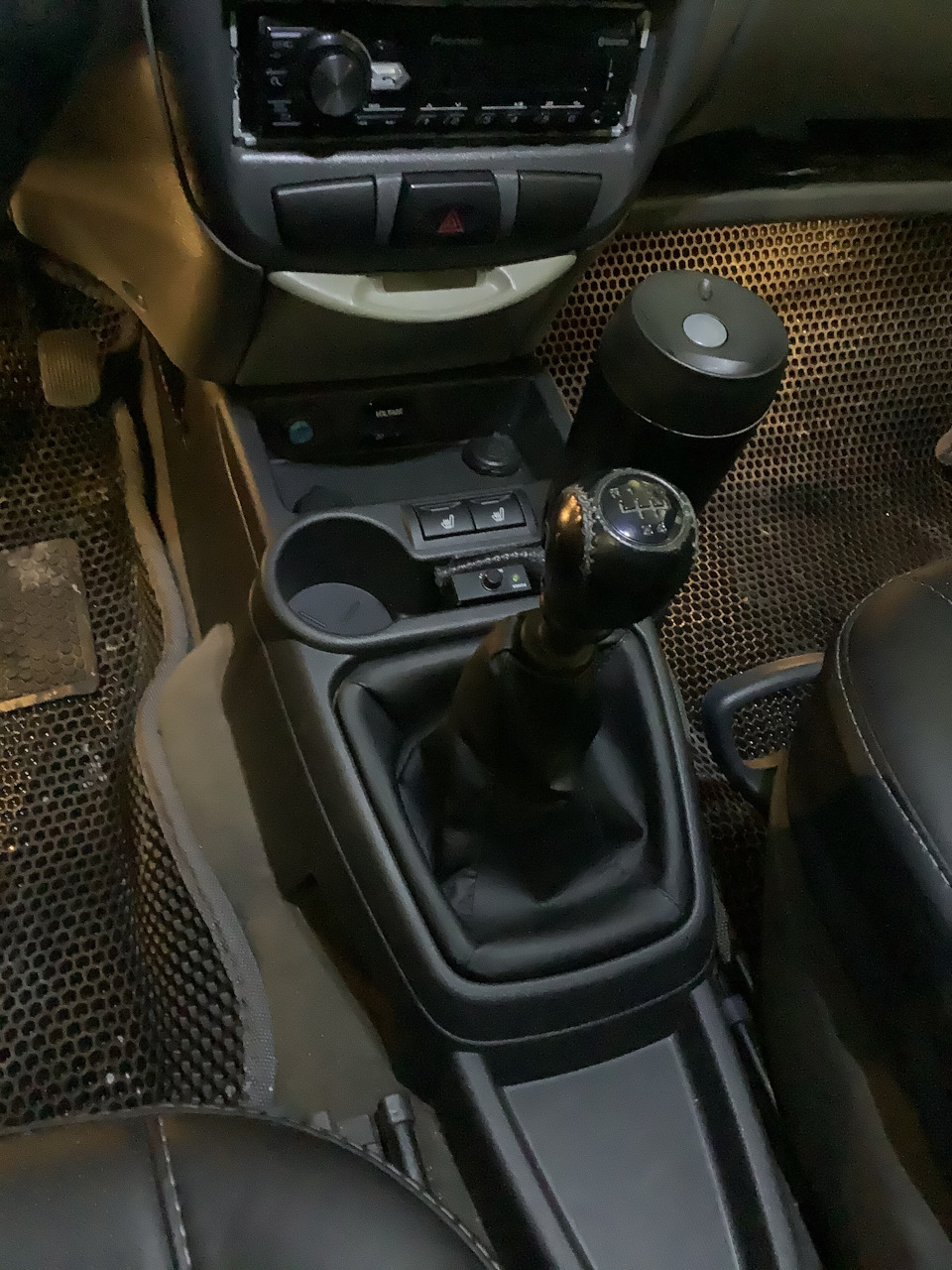

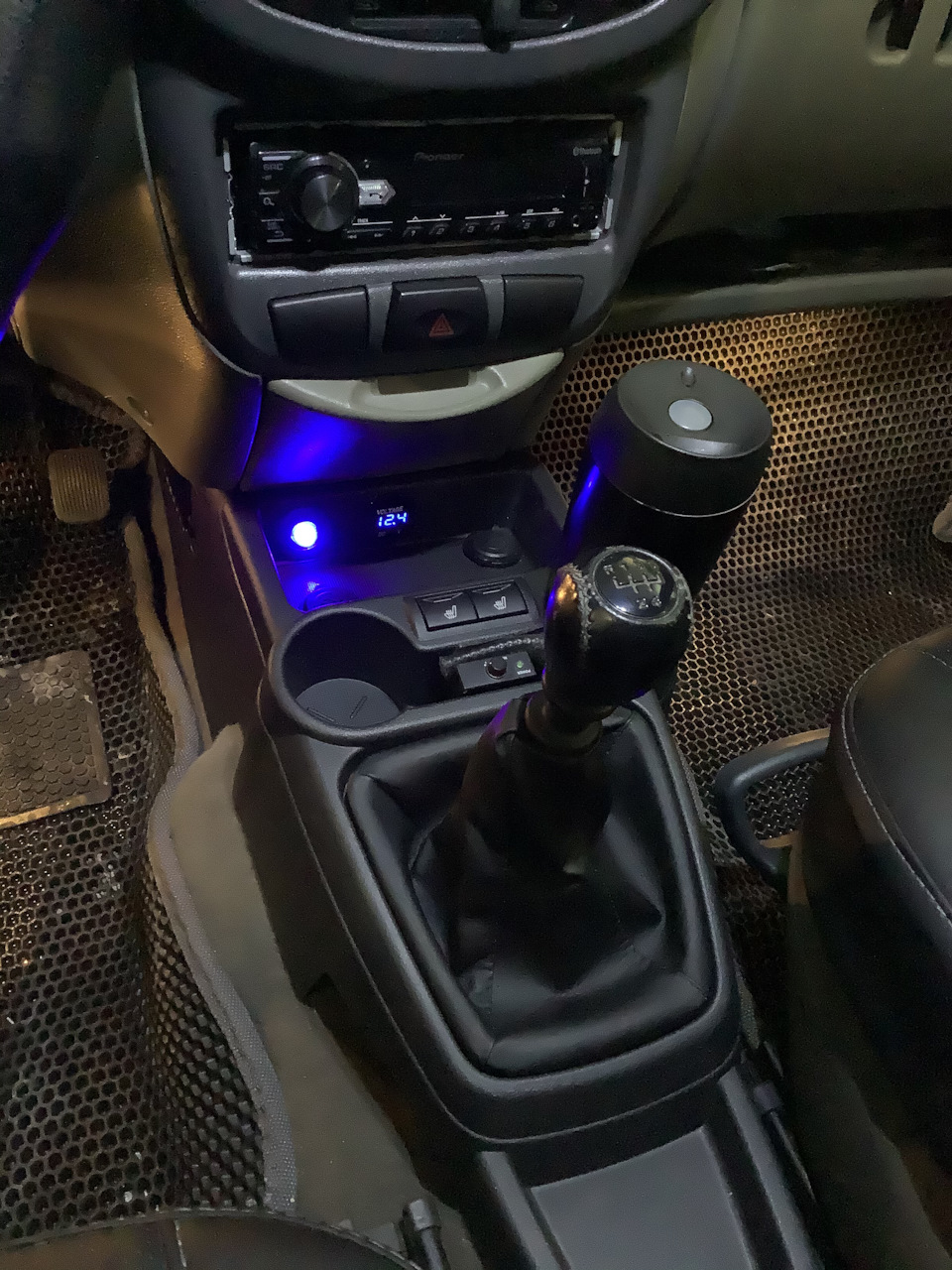

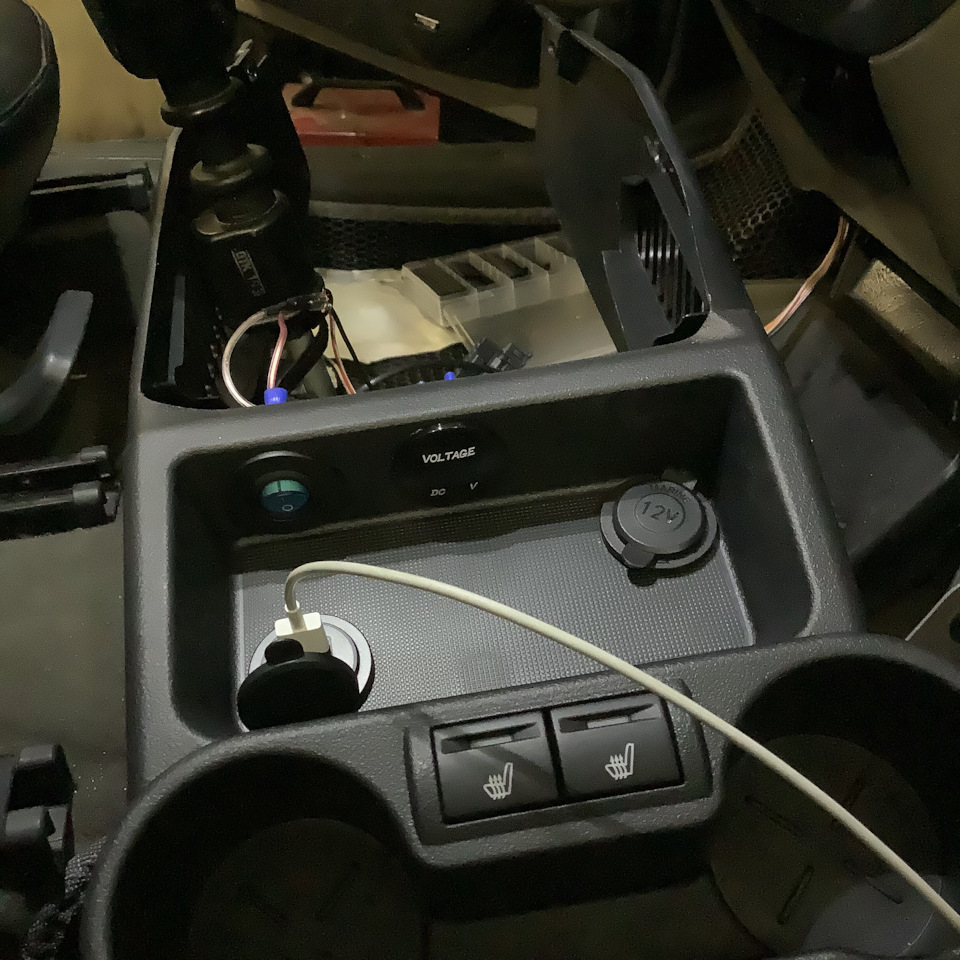

Результатом и правда доволен!
Правда, не обошлось без косяка за китайцами) я заказывал данный модуль с зелёной подсветкой, под приборку, а они прислали с синей. Специально проверил заказ — Green! И это никак не синий цвет) Да, вместе с центральной светодиодной лампой подсветки салона синего цвета они сочетаются, но всё-таки хотелось иметь подсветку зелёного цвета) заплатят мне со своего кармана, за косяки нужно отвечать😎
Как оцените модуль? Нормально вышло? Сразу говорю, в один ряд всё не поместилось бы, прикидывал изначально)
Ставил я всё это дело в пятницу вечером, закончил ближе к 23:00, а я на тот момент уже вошёл в азарт, и т.к. на руках было всё для преображения глазок моей ягодки — остановиться уже не смог, и в ночь остался в гараже, чтобы утром выехать чисто на ДХО…) домой попал в 7:15 утра, принял душ и поехал на работу🤣 абстрактность наше второе имя… но я не жалею нисколько, т.к. фарами теперь доволен на все 100%, но об этом уже в следующем выпуске, когда подготовлю полный качественный отчёт с видео.)
Установка облицовки туннеля пола от гранты на калину
Всем привет! Уже наверное только ленивый не поменял свой туннель пола на калине на туннель пола от гранты.
Многие задумываются, надо ли мне это? Чем лучше туннель от бюджетной гранты туннеля от калины? Много ли придется дорабатывать? Подойдет ли он по цвету? Что нужно еще купить чтобы все встало как надо?
Я тоже задавал себе эти вопросы и постепенно нашел на них ответы!
Сразу скажу что я пользовался при установке вот этим описанием:
Все необходимые запчасти я приобрел на авторынке Пламя, когда ездил в Тольятти на клубный тест драйв калины2, а именно для замены туннеля пола нам понадобится – сам туннель от гранты, чехол ручки КПП от гранты, кнопки подогрева прямоугольные (от калины тоже встанут но вид будет не эстетичный) Вот каталожные номера:

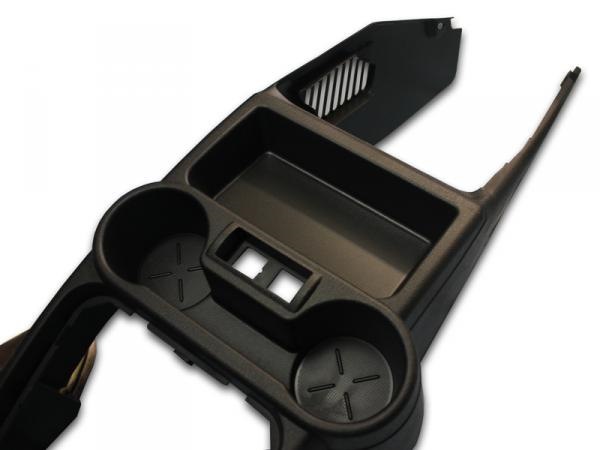

21900-5109154-00 — Облицовка туннеля пола в сборе
21900-5109070-00 — Чехол рычага переключения передач
Кнопки обогрева сидений – 2шт. (каталожного номера к сожалению нет)
21900-8203010-00 — Пепельница в сборе (для курящих, я себе не покупал)
Кратко опишу процесс установки, хотя сложного ничего нет.

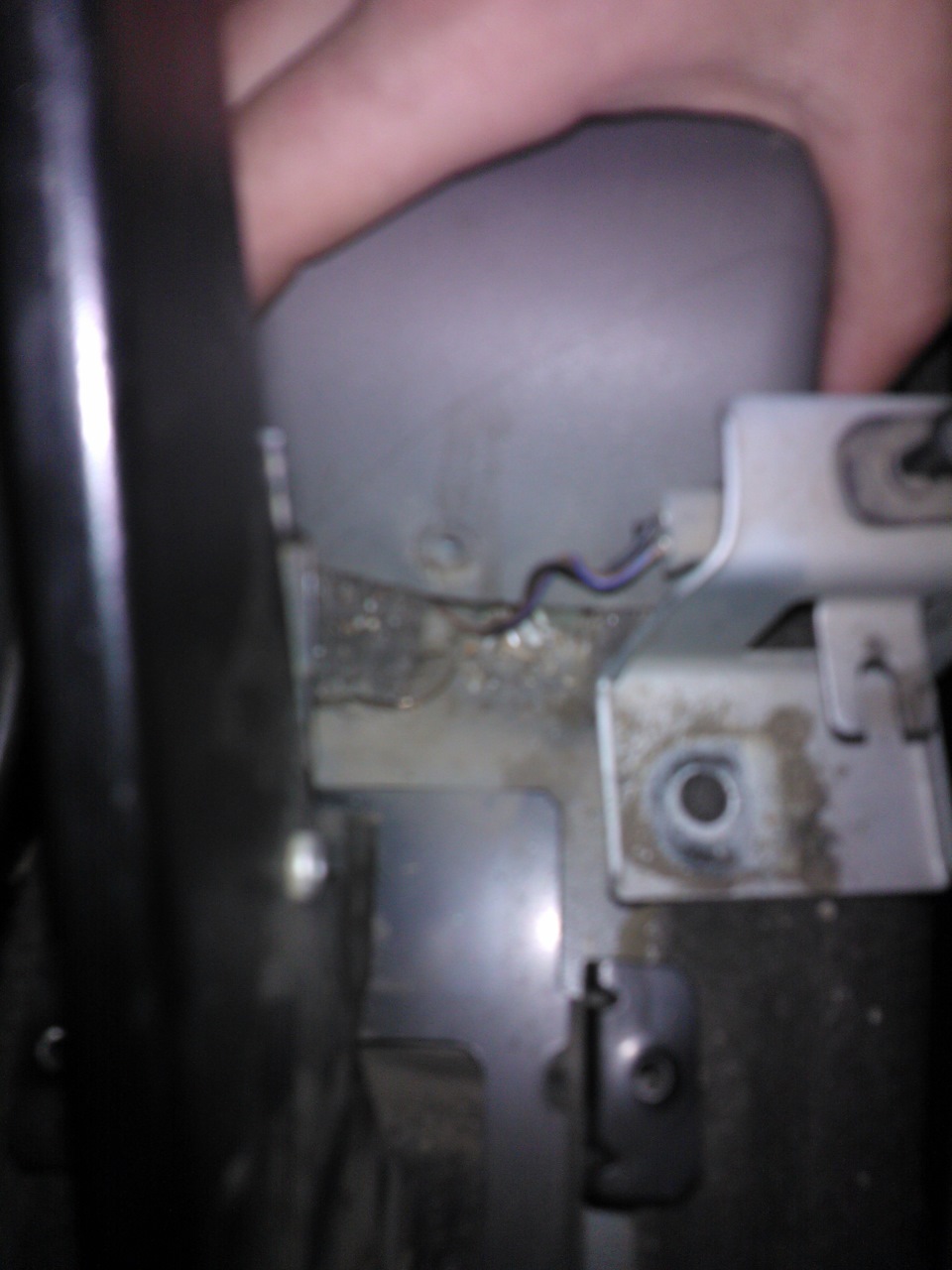

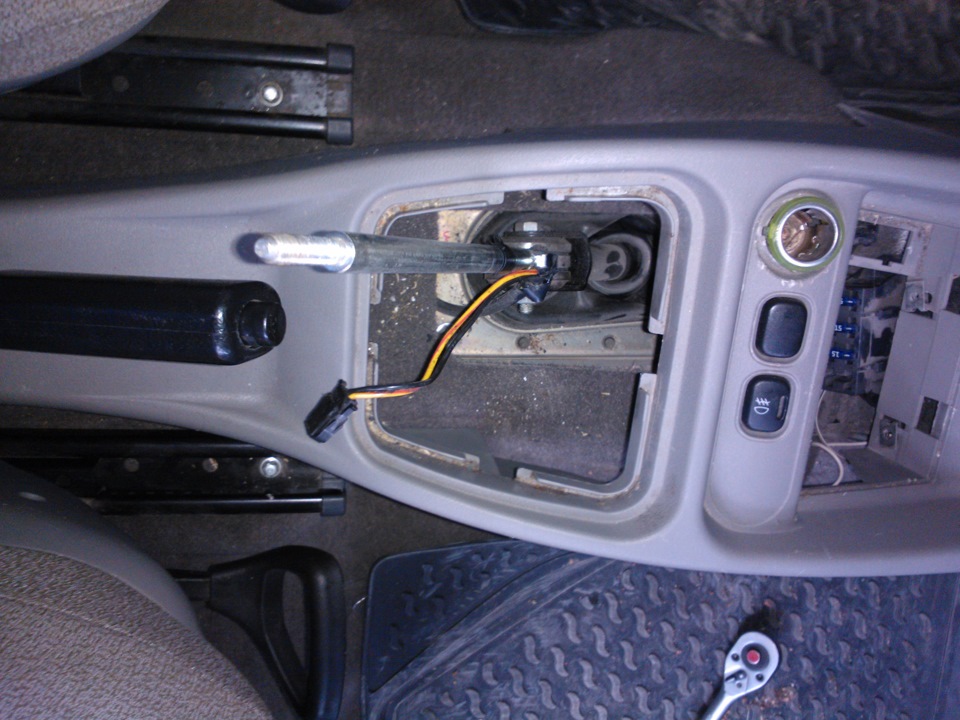

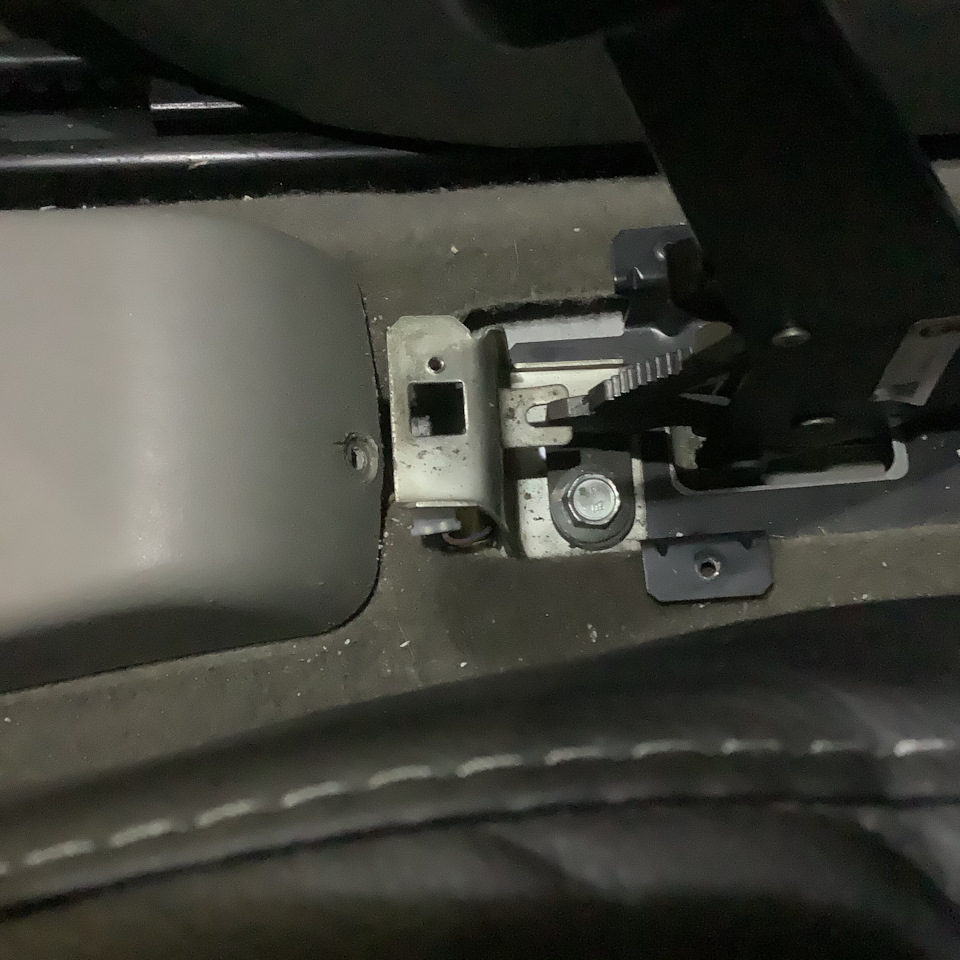

Туннель калины держится на 5 саморезах. Для того чтобы открутить задний саморез нужно поднять ручник, снять накладку ручника, снять концевик тормоза и появится доступ к саморезу.

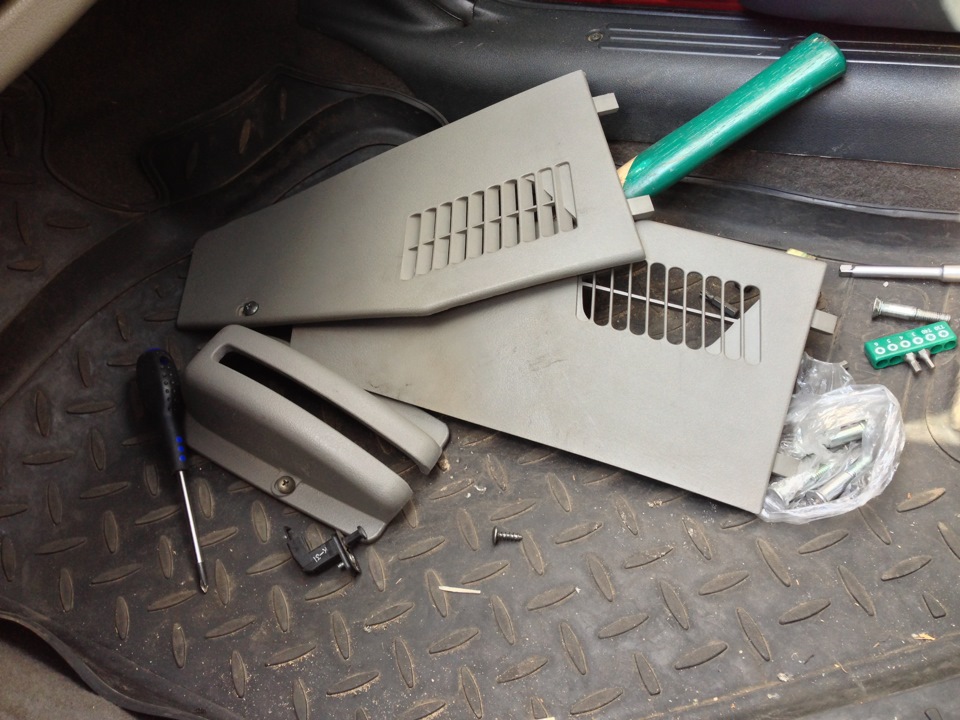

После этого откручиваем боковины которые держатся на 1 саморезе каждая.
Последние 2 самореза крепления туннеля откручиваем сбоку, их и без фото найдете)

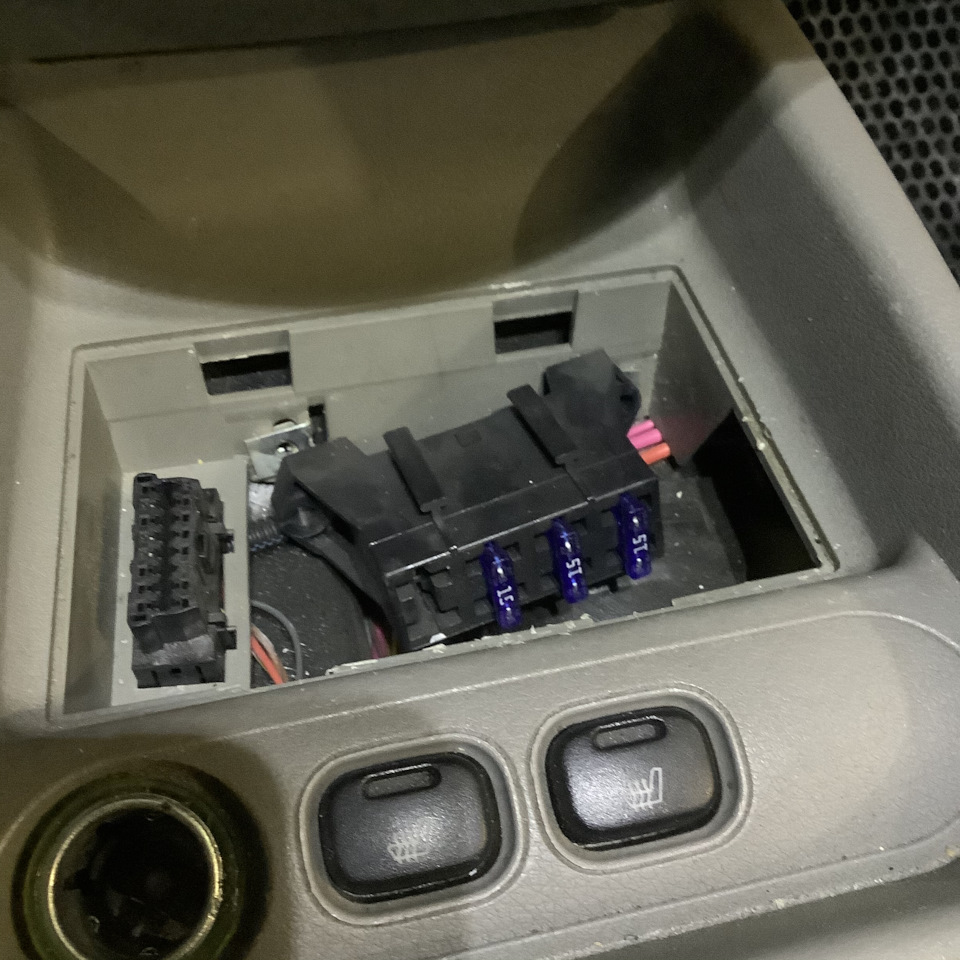

Затем снимаем чехол КПП, кнопки подогрева, откручиваем блок предохранителей и отщелкиваем диагностическую колодку.
И отодвинув сидения по максимуму назад снимаем туннель калины. Я также снял пепельницу.
Далее извлекаем из него прикуриватель, это довольно не просто как может показаться на первый взгляд, я например взял книжку по ремонту и прочитал там.

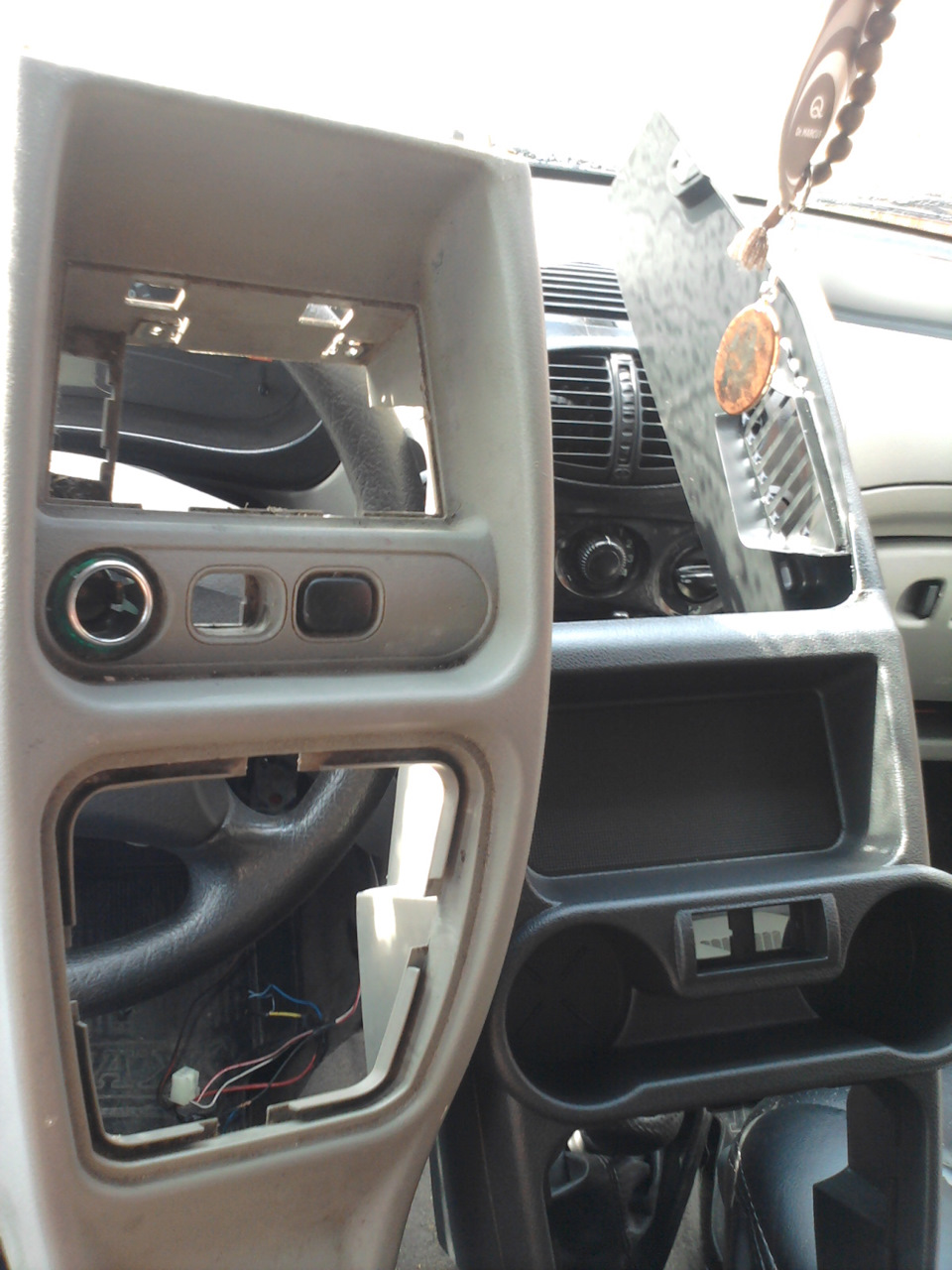

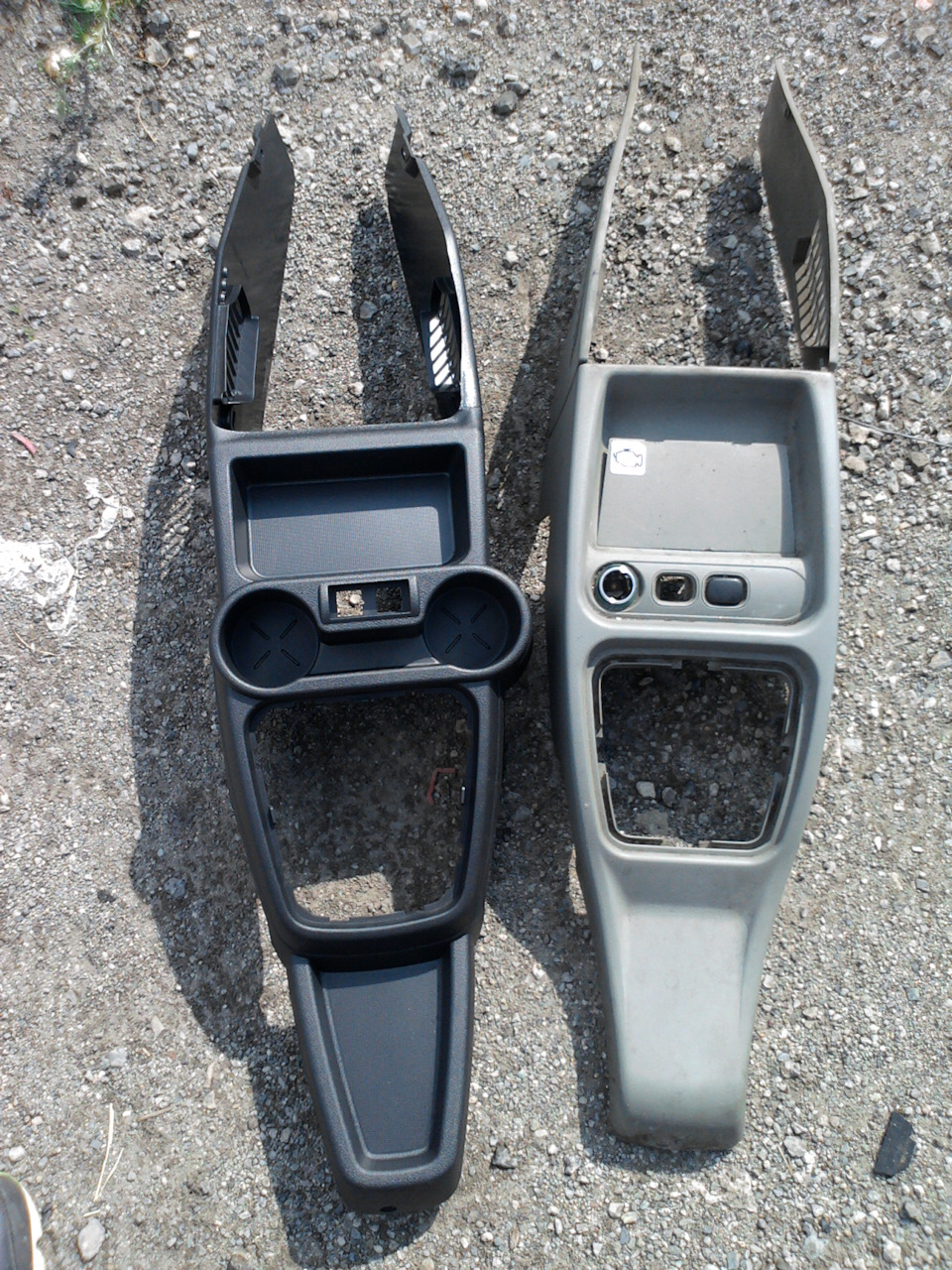

Теперь уже можно сравнить в чем же разница:

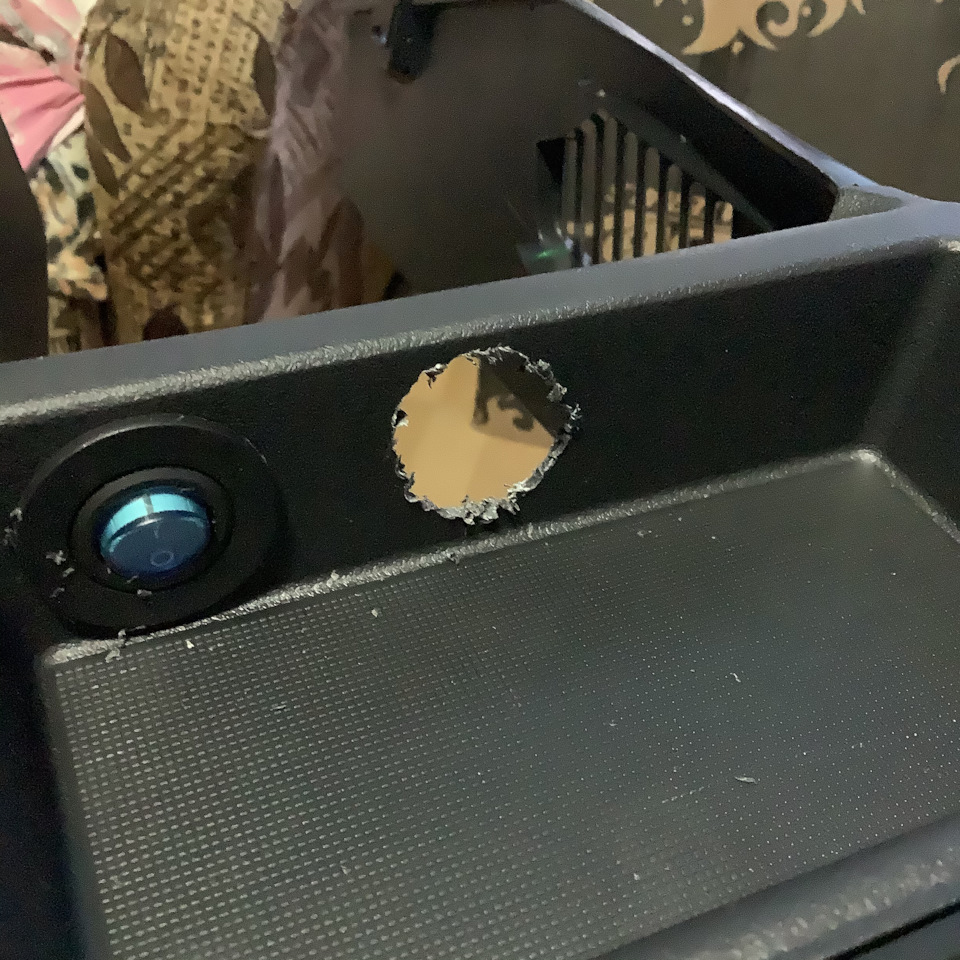

Теперь если вы решили устанавливать прикуриватель в туннель гранты нужно проделать отверстие, я использовал дрель и увеличивал отверстие ножом, до тех пор пока прикуриватель не стал помещаться, примерное местоположение можно посмотреть на фото
После этого можно устанавливать туннель от гранты в обратном порядке, сначала ставим туннель, подключаем кнопки подогрева, вытягиваем диагностическую колодку и блок с предохранителями ближе к КПП, затем монтируем их под туннелем, я использовал двухсторонний скотч и расположил их под подстаканниками, кто-то просто оставляет их там ничем не закрепляя, главное сделать так чтобы они не болтались, на фото уже подключен прикуриватель, рычаг КПП его не задевает.
На фото ниже видно как располагается прикуриватель, в принципе у меня были опасения что его при таком положении можно задеть или он будет мешаться, но все отлично он там как родной!
После этого прикручиваем саморезы, сначала боковины, но фото видно что тут уже нужен только один саморез а не 2 как на калине, поскольку туннель от гранты цельный и отверстие под саморез рядом с воздуховодами уже располагается в другом месте.
И закручиваем саморез сзади, собираем ручник и пепельницу. Чехол КПП от гранты я стянул стяжкой

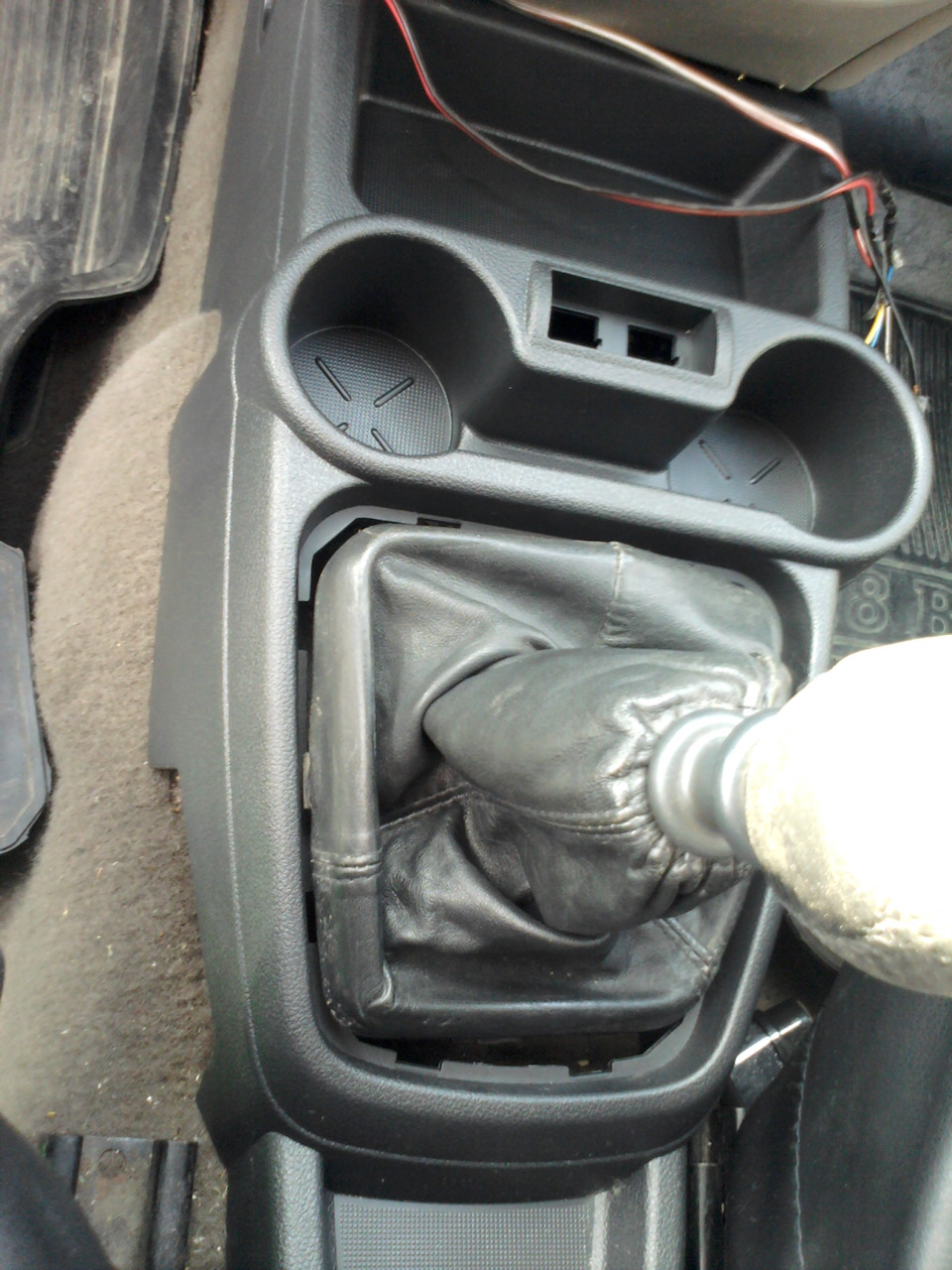

Ложится и держится облицовку туннеля от Гранты замечательно, не вызывая никаких сомнений и опасений) Вот для сравнения что было и что стало.
Проверив подстаканники на вместимость и удобство использования могу сказать что все отлично, действительно главный недостаток калины по удобству исчез, новый туннель радует глаз хоть он пока и непривычно темный) У меня появилось желание покрасить пепельницу в черный цвет, тем более после того, как я вмонтировал туда БК
Окончательный вид примерно такой:
А менять или нет облицовку туннеля на своей калине решайте сами! Я доволен заменой, тем более стоит это все относительно дешево, точно не помню но около 800р.
Кому лень все читать, ответы на самые популярные вопросы:
Q: Зачем вообще менять туннель пола калины на туннель от гранты?
A: Самое главное это наверно наличие 2 подстаканников которых так не хватает калине, а так же дополнительная ниша под ручником для мелочи, новый дизайн (кстати такой же туннель устанавливается на калину2) черный цвет.
Q: Полностью ли подходит туннель от гранты в калину? Что нужно дорабатывать?
A: Туннель подходит отлично, нужно только перенести прикуриватель, т.к. в гранте он располагается в передней консоли, ничего сложного в замене нет.
Q: Как теперь добираться к ЭБУ двигателя, диагностической колодке OBD2 и блоку предохранителей?
A: ЭБУ двигателя уже любой уважающий себя калиновод перенес под бардачок, а те кто не перенес и не нуждаются в доступе к нему) Диагностическая колодка и блок предохранителей переносится ближе к чехлу КПП и туда появляется отличный доступ, нужно только снять чехол.
Q: Что делать с прикуривателем?
A: Прикуриватель можно перенести вбок, для этого необходимо проделать в туннеле гранты отверстие либо если он не нужен вообще не подключать его или провести в любое другое удобное для использование место.
Q: Задевает ли рычаг КПП при переключении на 1 и 5 передачи за бутылки в подстаканниках?
A: Рычаг не задевает бутылки, я проверял. Возможно кто то и будет задевать рукой, но никакого дискомфорта нет, все удобно!
Q: Как черный туннель гранты сочетается со светлым салоном калины?
A: Смотрите на фото, мне нравится, возможно кому то после этого захочется перекрасить пепельницу в черный для плавного перехода.
Тоннель пола и пепельница от гранты в калину.
Эта запись не для кого не станет открытием, тоннель от гранты уже много кто переставил себе в калину, поэтому подробно описывать процесс не вижу смысла, достаточно лишь забить это в поисковике. Кстати переделал уже пару месяцев назад, все забывал написать об этом.
Начнем с того, что увидел в БЖ у товарища dia2 и захотел себе тоже. Но трудность в том, что объездив все магазины и рынки нашего города я не нашел этот самый тоннель, везде смотрели как на идиота. Заказывать через интернет не хотелось (доставка выходит дорого). Я уже было расстроился, но все таки нашел нужную мне деталь, правда ценник был завышен, но желание меня пересилило и тоннель был приобретен за 820 р у себя в городе (знаю что дорого)). Вот он этот самый тоннель:
Помимо тоннеля нам понадобится еще чехол рычага кпп 21900-5109070-00, потому что калиновский не подойдет по рамке крепления и пару кнопок обогрева сидений (или заглушек если обогрев не предусмотрен). Чехол нашелся в этом же магазине — 180 р., а вот с кнопками засада, одна кнопка стоила 150 р., а их нужно две, особо не думая решил что обойдусь старыми, а когда найду кнопки по нормальной цене — переставлю. Да, на радостях еще купил пепельницу от гранты, я хоть и не курю, но под мелочевку она отлично пригодится, вот ее код 21900-8203010-00.
Подробный отчет об установке можно посмотреть все у того же товарища dia2 в его записи Установка облицовки туннеля пола от гранты на калину, а я же ограничусь своими фотками процесса установки, их немного:
Снимаем чехол ручки кпп, отвинчиваем 4 самореза, которые крепят тоннель:

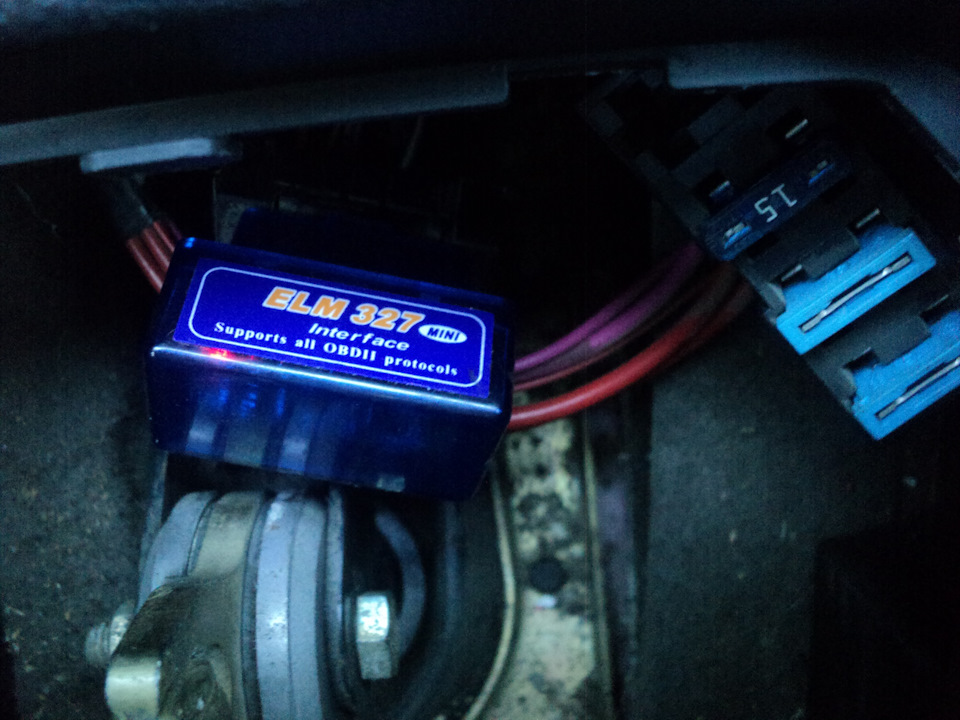

Гранта тоннель в Калину. Покрас накладки КПП + Тизер посылка с AliExpress (ELM-327 и коврик для Lada Kalina 2)
Спасибо zikzak11 за дефицитный в моём городе чехол на Гранту/Калину 2!
полезные статейки www.drive2.ru/l/5993135/ Прикуриватель в гранта туннель!
www.drive2.ru/l/1473305/ Установка облицовки туннеля пола от гранты на калину dia2
www.drive2.ru/l/1277584/ Установка центрального тоннеля от Гранты. MaximusV
www.drive2.ru/l/6163131/ Гнездо-вставка в туннель пола под доп. кнопки Лада Гранта. Vertigo88
Установка и покупка
Все необходимые запчасти я приобрел на Автодоке и заказал у друга калиновода Павел zikzak11
Для замены туннеля пола нам понадобится – сам туннель от гранты, чехол ручки КПП от гранты, кнопки подогрева прямоугольные (от калины тоже встанут но вид будет не эстетичный). Либо можно поставить заглушки.Кому то может понадобится ещё дополнительный прикуриватель-разветвитель или современная USB розетка-зарядка. Её можно купить в любом АвтоМагазине или в отделе Цифровой Техники
Вот каталожные номера необходимых деталей:
21900-5109154-00 — Облицовка туннеля пола в сборе — 601,00 руб.
21900-5109070-00 — Чехол рычага переключения передач — 170руб (мне обошёлся в 400 за доставку по почте)
21900371061900 — Выключатель (Кнопки обогрева сидений) – 2шт. по 119 руб
21900-8203010-00 — Пепельница в сборе (для курящих, я себе не покупал)
Итак, по установке доработок никаких не требуется, всё ставится на свои места.
Инструменты, которые Нам понадобятся:
1. Торцевой ключ на 10.
2. Крестовая отвёртка со средним жалом (желательно с магнитным).
3. Маленькая отвёртка с прямым шлицем.
4. Руки из правильного места
Фиксируем облицовку сначала сзади, дабы она сидела ровно, а затем самыми передними саморезами. Возле решёток обдува ног тоже есть места под саморезы, но они не подойдут, т.к. крепления далеко. Далее подключаем всё, что отключили и возвращаем на место концевик и облицовку стояночного тормоза.

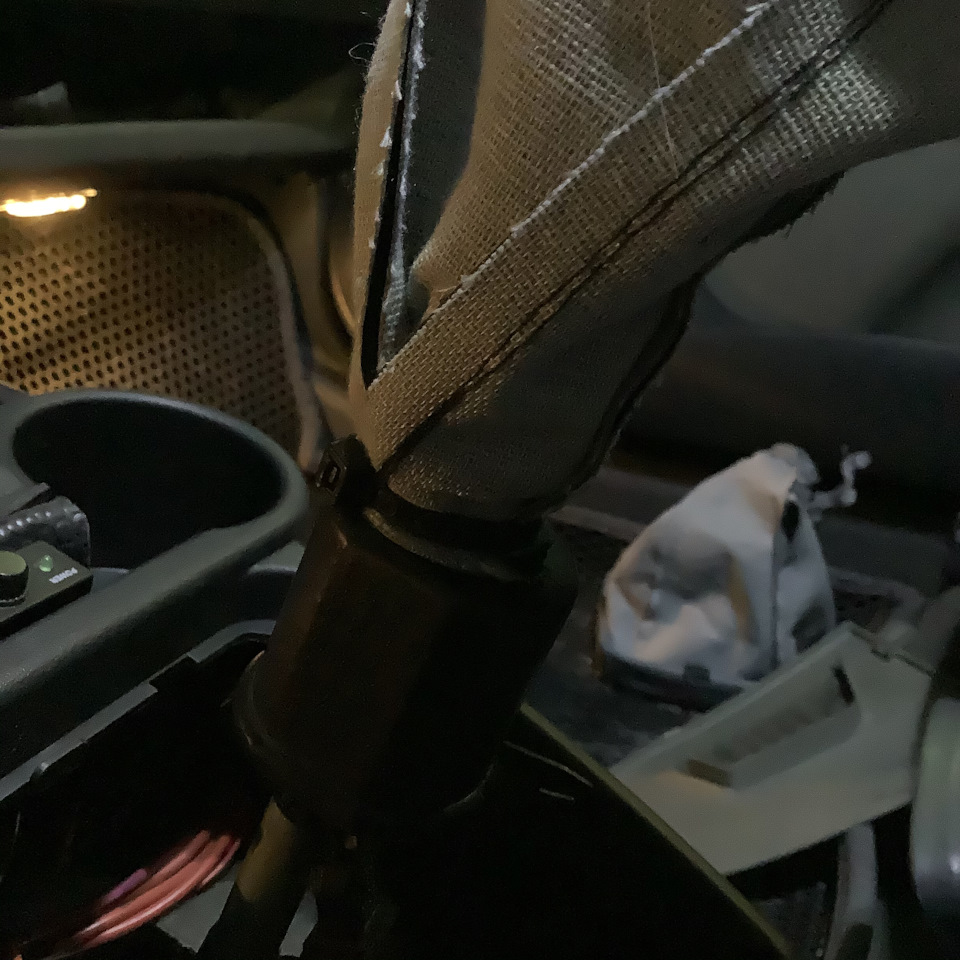

Теперь снимаем родной чехол КПП (его держит хомут, который можно аккуратно отпустить) и на его место ставим Грантовский (родной не подойдёт, у него другие крепления). Он ничем не фиксируется и поэтому его можно и нужно привязать чем нибудь дабы не мотылялся (например верёвочкой или стяжкой). Фиксируем его в тоннеле и всё 🙂
Итог: на всё про всё у меня ушло порядка 2-3 часов (в это время входит сборка/разборка, подготовка и уборка). Если у вас стоит обогрев сидений, то кнопки спокойно встают на свои места. Если покупали сами обогрев съёмный под типа Емеля с питанием в разъём прикуривателя, то особых проблем подключить к прикуривателю не возникнет. Также можно разобрать штекер, извлечь провода, одеть фишки и сделать колодку, потом через предик и релюху запитаться через монтажный блок и не забыть вывести управление питанием и на кнопку Подогрева сидений с подсветкой (кнопки надо от Приоры). Всё будет Шикарно! Даже лучше чем было!
Кто то спросит: стоило ли оно всего этого? Я скажу: о да! Стильно модно молодёжно! и как говорят Шикарно! Эстеты Оценят — Пацаны Поддержат!
Также не выпуская из рук баллончик чёрной краски по пластмассе Кудо приструниваю на малярку всё что глазам не нравится. Всё что не ломается, царапается замарается, сломается всё к Тюнингу! Пускай кричат колхоз — будем стараться сделать конфетку!
