облицовка туннеля пола 2190

Облицовка туннеля пола 21900-5109154-00

Всем доброго времени суток!
Я конечно не первый, и конечно же не последний кто проделал данную процедуру со своим авто. Причина замены банальна, хотелось иметь подстаканники.

Были приобретены следующие комплектующие:

21900-5109154-00 — Облицовка туннеля пола
21900-5109070-00 — Чехол рычага переключения передач
2190-3710619(995.3710-07.29) — Выключатель кнопка ВАЗ-2190 обогрева сидений 2 шт.
Покупал ТУТ…

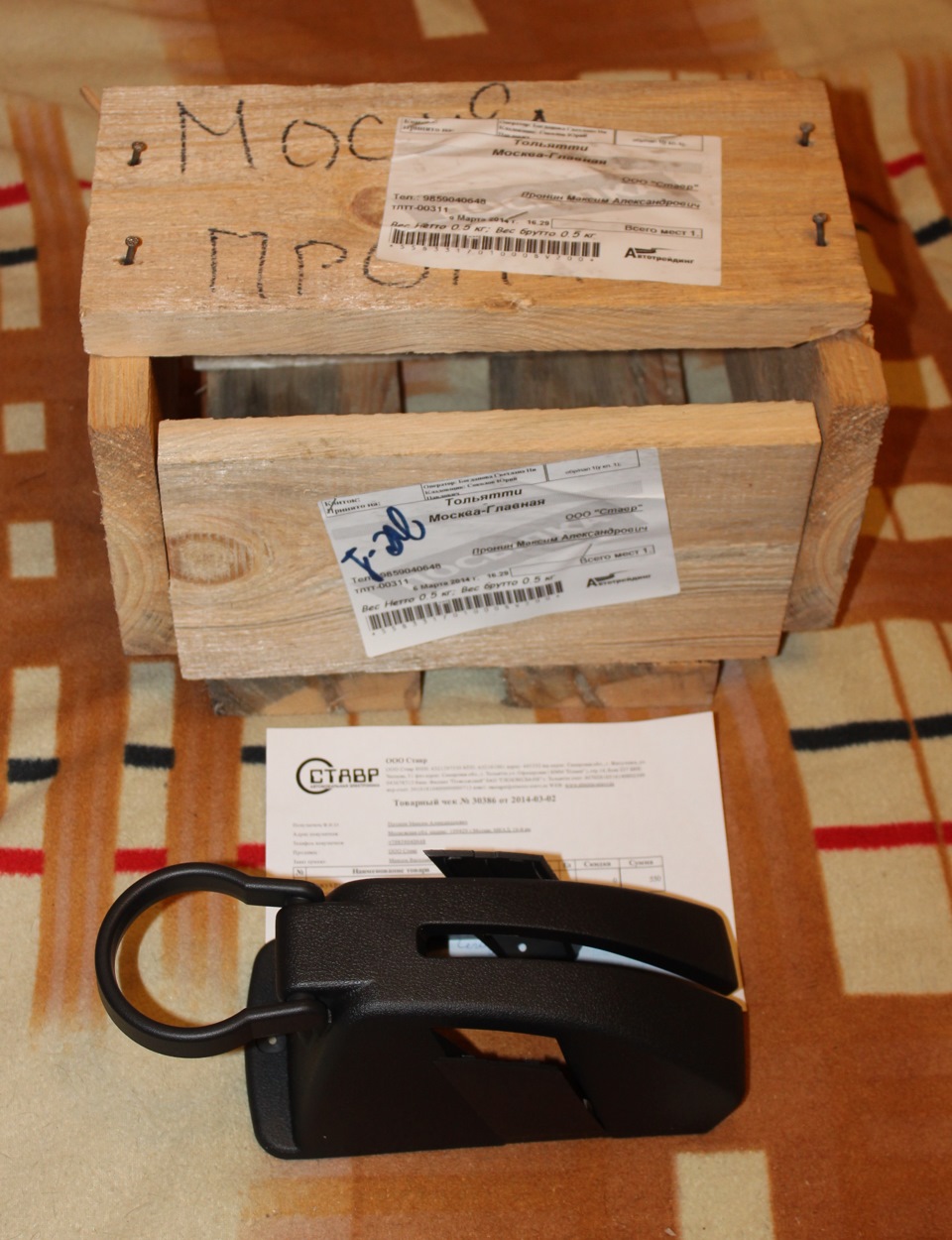

2192-5109342 — Кожух ручника Калина, Калина 2, Гранта с подстаканником

Нашел ТУТ…
Большая часть запчастей есть в наличии почти в любом магазине, а вот с кожухом ручника пришлось заморочиться, всё бы ничего, сам по себе кожух недорогой, а вот стоимость доставки оказалась слишком высокой, это я так полагаю у сотрудников магазина юмор такой. Ну зачем мне пластиковую деталь весом грамм 200 упаковывать в деревянную коробку за 250р? + стоимость доставки и НДС итого доставка вышла 550р.

Про установку детально расписывать не буду, можно просто воспользоваться поиском, устанавливать прикуриватель каждый решает сам для себя, вариантов установки тоже уйма. ЭБУ двигателя я не переносил, оставил всё как есть, блок предохранителей закрепил слева от рычага КПП двумя болтами, диагностический разъем пока никак не закрепил.

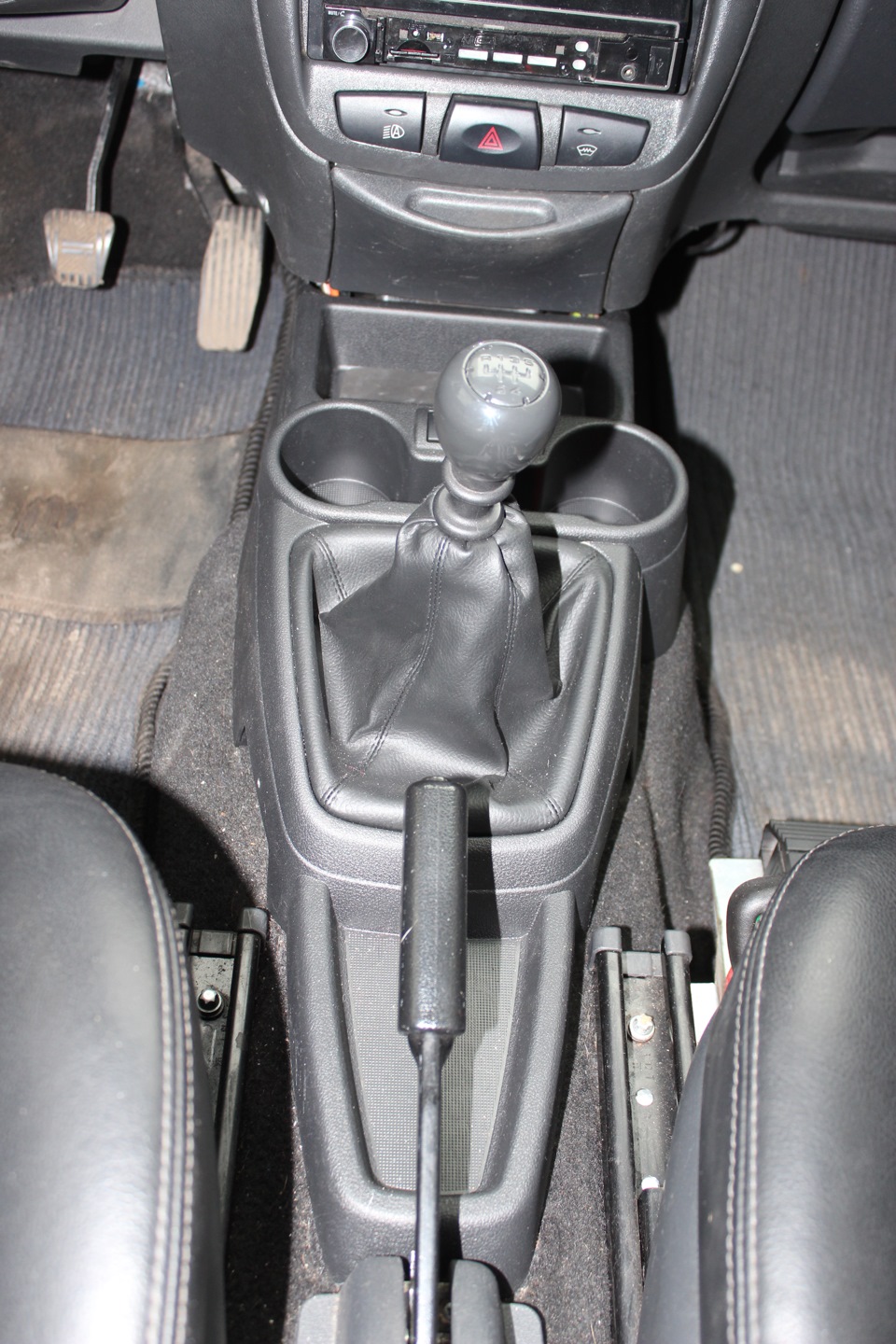

Могу сказать одно, новая накладка туннеля пола больше подходит к салону, имеет более плавные линии, имеет два подстаканника и дополнительное место под ручником для всякой мелочевки.

Кожух ручника так же имеет функцию убираемого подстаканника, но из-за установленного подлокотника пользоваться им не очень удобно, но как говориться время покажет.

Источник

№24.Облицовка туннеля пола 2190 в Калину.

Всем привет)
Наконец-то я поставил туннель от Гранты. Мысль её поставить появилась еще когда первые из драйвовчан начали ставить это было года полтора назад, но тогда найти эту туннель была проблема и найти тогда я ее не смог. Только если заказывать через официальных дилеров или в магазинах, но я не хотел заказывать.
Где-то неделю назад поехал у нас в Пятигорске в автомагазин и там нашел туннель. К сожалению чехла и кнопок от Гранты не было. Чехол я нашел на рынке, а вот кнопки потом поставлю и так сойдет.

Так вот, воскресенье утром с другом решили установить. Расскажу как устанавливали, но ничего нового не открою потому что на драйве много кто устанавливал)

1. Откручиваем боковины

2.Отсоединяем минусовую клемму от аккумулятора( чтоб нигде не замкнуло)
3.Откручиваем пепельницу.
4.Открываем крышку, где находится диагностическая колодка и блок предохранителей. Диагностическая колодка на защелках, с двух сторон сдавливаем и отпускаем вниз. Блок предохранителей прикреплен на двух болтах. Откручиваем их и тоже слегка отпускаем.

5.Окручиваем рукоятку КПП, снимаем родной чехол далее отсоединяем штекер и все убираем чтобы не мешало. И включаем 2 передачу для удобства.

6.Откручиваем концевик лампы стояночного тормоза чуть сдвигаем в сторону чтоб не мешал и откручиваем задний саморез.

7.Для облегчения снятия старой туннели сняли водительское сидение.

8.Разворачиваем туннель, сидения сняты так проблем нету в этом и аккуратно отсоединяем все штекеры, снимаем кнопки предназначенные для обогрева сидений( у меня просто заглушка и задние туманки). С прикуривателем я не стал заморачиваться, там и оставил.

9. Когда все отключили можно убрать туннель. Все провода хорошенько обмотал изолентой чтобы не было контакта. Для того чтобы поменять предохранители или сделать диагностику, блок предохранителей и диагностическую колодку подвинул ближе к рычагу КПП. Блок закрепил хомутом, держится отлично. Диагностическую колодку изолентой прикрепил. Теперь для доступа к ним нужно всего лишь снять чехол.

10.Ну и последнее, установить туннель аккуратно. Старый чехол уже не нужен, его порезали вытащили соленоид блокировки заднего хода и вставили в новый чехол и затянули хомутом.

Источник

Установка облицовки туннеля пола от гранты на калину

Всем привет! Уже наверное только ленивый не поменял свой туннель пола на калине на туннель пола от гранты.

Многие задумываются, надо ли мне это? Чем лучше туннель от бюджетной гранты туннеля от калины? Много ли придется дорабатывать? Подойдет ли он по цвету? Что нужно еще купить чтобы все встало как надо?

Я тоже задавал себе эти вопросы и постепенно нашел на них ответы!
Сразу скажу что я пользовался при установке вот этим описанием:

Все необходимые запчасти я приобрел на авторынке Пламя, когда ездил в Тольятти на клубный тест драйв калины2, а именно для замены туннеля пола нам понадобится – сам туннель от гранты, чехол ручки КПП от гранты, кнопки подогрева прямоугольные (от калины тоже встанут но вид будет не эстетичный) Вот каталожные номера:

21900-5109154-00 — Облицовка туннеля пола в сборе

21900-5109070-00 — Чехол рычага переключения передач

Кнопки обогрева сидений – 2шт. (каталожного номера к сожалению нет)

21900-8203010-00 — Пепельница в сборе (для курящих, я себе не покупал)

Кратко опишу процесс установки, хотя сложного ничего нет.

Туннель калины держится на 5 саморезах. Для того чтобы открутить задний саморез нужно поднять ручник, снять накладку ручника, снять концевик тормоза и появится доступ к саморезу.

После этого откручиваем боковины которые держатся на 1 саморезе каждая.

Последние 2 самореза крепления туннеля откручиваем сбоку, их и без фото найдете)

Затем снимаем чехол КПП, кнопки подогрева, откручиваем блок предохранителей и отщелкиваем диагностическую колодку.

И отодвинув сидения по максимуму назад снимаем туннель калины. Я также снял пепельницу.

Далее извлекаем из него прикуриватель, это довольно не просто как может показаться на первый взгляд, я например взял книжку по ремонту и прочитал там.

Теперь уже можно сравнить в чем же разница:

Теперь если вы решили устанавливать прикуриватель в туннель гранты нужно проделать отверстие, я использовал дрель и увеличивал отверстие ножом, до тех пор пока прикуриватель не стал помещаться, примерное местоположение можно посмотреть на фото

После этого можно устанавливать туннель от гранты в обратном порядке, сначала ставим туннель, подключаем кнопки подогрева, вытягиваем диагностическую колодку и блок с предохранителями ближе к КПП, затем монтируем их под туннелем, я использовал двухсторонний скотч и расположил их под подстаканниками, кто-то просто оставляет их там ничем не закрепляя, главное сделать так чтобы они не болтались, на фото уже подключен прикуриватель, рычаг КПП его не задевает.

На фото ниже видно как располагается прикуриватель, в принципе у меня были опасения что его при таком положении можно задеть или он будет мешаться, но все отлично он там как родной!

После этого прикручиваем саморезы, сначала боковины, но фото видно что тут уже нужен только один саморез а не 2 как на калине, поскольку туннель от гранты цельный и отверстие под саморез рядом с воздуховодами уже располагается в другом месте.

И закручиваем саморез сзади, собираем ручник и пепельницу. Чехол КПП от гранты я стянул стяжкой

Ложится и держится облицовку туннеля от Гранты замечательно, не вызывая никаких сомнений и опасений) Вот для сравнения что было и что стало.

Проверив подстаканники на вместимость и удобство использования могу сказать что все отлично, действительно главный недостаток калины по удобству исчез, новый туннель радует глаз хоть он пока и непривычно темный) У меня появилось желание покрасить пепельницу в черный цвет, тем более после того, как я вмонтировал туда БК

Окончательный вид примерно такой:

А менять или нет облицовку туннеля на своей калине решайте сами! Я доволен заменой, тем более стоит это все относительно дешево, точно не помню но около 800р.

Кому лень все читать, ответы на самые популярные вопросы:

Q: Зачем вообще менять туннель пола калины на туннель от гранты?
A: Самое главное это наверно наличие 2 подстаканников которых так не хватает калине, а так же дополнительная ниша под ручником для мелочи, новый дизайн (кстати такой же туннель устанавливается на калину2) черный цвет.

Q: Полностью ли подходит туннель от гранты в калину? Что нужно дорабатывать?
A: Туннель подходит отлично, нужно только перенести прикуриватель, т.к. в гранте он располагается в передней консоли, ничего сложного в замене нет.

Q: Как теперь добираться к ЭБУ двигателя, диагностической колодке OBD2 и блоку предохранителей?
A: ЭБУ двигателя уже любой уважающий себя калиновод перенес под бардачок, а те кто не перенес и не нуждаются в доступе к нему) Диагностическая колодка и блок предохранителей переносится ближе к чехлу КПП и туда появляется отличный доступ, нужно только снять чехол.

Q: Что делать с прикуривателем?
A: Прикуриватель можно перенести вбок, для этого необходимо проделать в туннеле гранты отверстие либо если он не нужен вообще не подключать его или провести в любое другое удобное для использование место.

Q: Задевает ли рычаг КПП при переключении на 1 и 5 передачи за бутылки в подстаканниках?
A: Рычаг не задевает бутылки, я проверял. Возможно кто то и будет задевать рукой, но никакого дискомфорта нет, все удобно!

Q: Как черный туннель гранты сочетается со светлым салоном калины?
A: Смотрите на фото, мне нравится, возможно кому то после этого захочется перекрасить пепельницу в черный для плавного перехода.

Источник

Облицовка туннеля пола Lada Granta 2190. Каталог 2011г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Пепельница в сборе

Заводской номер: 21900-8203010-00 Количество на модель: 1

На складах : Нет в наличии

Номер детали на чертеже:

Чехол рычага переключения передач

Заводской номер: 21900-5109070-00 Количество на модель: 1

Номер детали на чертеже:

Облицовка туннеля пола в сборе

Заводской номер: 21900-5109154-00 Количество на модель: 1

Номер детали на чертеже:

Скоба

Заводской номер: 00001-0041897-76 Количество на модель: 3

На складах : 875 шт.

Номер детали на чертеже:

Винт самонарезающий

Заводской номер: 21140-5325388-00 Количество на модель: 5

На складах : 145 шт.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Источник

M155. Облицовка туннеля пола Lada Granta 2190. Каталог 2015г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Пепельница в сборе

Заводской номер: 21900-8203010-00 Количество на модель: 1

На складах : Нет в наличии

Номер детали на чертеже:

Чехол рычага переключения передач

Заводской номер: 21900-5109070-00 Количество на модель: 1

Номер детали на чертеже:

Чехол рычага переключения передач

Заводской номер: 21910-5109070-00 Количество на модель: 1

Номер детали на чертеже:

Облицовка туннеля пола в сборе

Заводской номер: 21900-5109154-00 Количество на модель: 1

Номер детали на чертеже:

Чехол рычага переключения передач

Заводской номер: 21907-5109070-00 Количество на модель: 1

Номер детали на чертеже:

Скоба

Заводской номер: 00001-0041897-76 Количество на модель: 3

На складах : 875 шт.

Номер детали на чертеже:

Винт самонарезающий

Заводской номер: 21140-5325388-00 Количество на модель: 5

На складах : 145 шт.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Источник
